Tuotetyyppi	Kannettava tietokone (notebook)
Merkki	Dell
Malli	Latitude D400
Mitat (pituus x leveys x korkeus)	278 x 229 x 27 mm
Paino	Noin 1,5 kg
Prosessori	Intel Pentium M (jopa 1,7 GHz)
RAM-muisti	Jopa 2 GB DDR
Kiintolevy	Jopa 80 GB HDD (2,5 tuumaa)
Näyttö	12,1 tuumaa, resoluutio 1024x768
Näytönohjain	Intel Extreme Graphics 2 (integroitu)
Virransyöttö	Litiumioniakku 6-kennoinen (noin 3 tuntia käyttöaikaa)
Portit	2x USB 2.0, VGA, RJ-45, RJ-11, telakointiaseman liitäntä
Yhteydet	Wi-Fi 802.11b/g (valinnainen), Bluetooth (valinnainen)
Käyttöjärjestelmä	Windows XP Professional (suositeltu)
Päätoiminnot	Liikkuvuus, telakointiasema, SmartCard-kortinlukija (valinnainen)
Huolto ja puhdistus	Puhdista kuivalla, pehmeällä liinalla; vältä nesteitä
Turvallisuus	Kensington-lukko, BIOS-salasanan lukitus, sormenjälkilukija (valinnainen)
Varaosat ja korjaukset	Saatavilla: akut, levyt, muisti; huolto-ohje verkossa
Yleistä	Liiketoimintakannettava Latitude-sarjasta, lanseerattu vuonna 2003

Usein kysytyt kysymykset - Latitude D400 DELL

Kuinka päivittää BIOS Dell Latitude D400:ssa?

Päivittääksesi BIOSin, lataa uusin versio sivustolta support.dell.com, luo käynnistettävä CD- tai USB-muistitikku ja käynnistä tietokone medialta. Noudata näytön ohjeita.

Kuinka vaihtaa akku Latitude D400:ssa?

Sammuta tietokone ja irrota virtalähde. Liu'uta kotelon pohjassa olevaa salpaa vapauttaaksesi akun. Poista vanha akku ja aseta uusi, kunnes kuulet napsahduksen. Käynnistä tietokone.

Miksi Latitude D400 ylikuumenee?

Ylikuumeneminen voi johtua pölystä tuulettimessa tai kuivuneesta lämpötahnasta. Puhdista tuuletin paineilmalla ja harkitse lämpötahnan vaihtoa prosessorissa.

Mikä on Latitude D400:n tukema enimmäiskiintolevyn koko?

Latitude D400 tukee 2,5 tuuman kiintolevyjä, paksuus 9,5 mm. Enimmäiskoko on 80 GB (spesifikaation mukaan), mutta uudemmat SSD-levyt voivat toimia rajoituksin.

Kuinka liittää ulkoinen näyttö Latitude D400:een?

Käytä tietokoneen takana olevaa VGA-porttia (DE-15). Liitä näyttö ja paina sitten näppäinyhdistelmää Fn + F8 vaihtaaksesi näyttötilaa (vain kannettava, vain ulkoinen, laajennettu jne.).

Voinko asentaa Windows 10:n Latitude D400:een?

Virallisesti Dell ei tue Windows 10:tä tälle mallille. Jotkut käyttäjät kuitenkin raportoivat, että sen voi asentaa, mutta suorituskyky voi olla heikko rajoitetun RAM-muistin ja prosessorin vuoksi.

Kuinka puhdistaa näppäimistö Latitude D400:ssa?

Sammuta tietokone. Käytä paineilmaa poistaaksesi pöly näppäinten välistä. Näppäinten pinnan puhdistamiseen käytä hieman kosteaa liinaa (ilman ylimääräistä vettä). Älä kaada nesteitä.

Millainen RAM-muistityyppi Latitude D400:ssa on?

Tietokone käyttää DDR-muistia (PC2700) SO-DIMM-muodossa. Enintään 2 Gt (kaksi paikkaa). On suositeltavaa asentaa kaksi samankokoista moduulia.

Kuinka nollata BIOS-salasanan lukitus Latitude D400:ssa?

Jos olet unohtanut salasanan, voit yrittää poistaa emolevyn CMOS-pariston. Avaa tietokone, irrota CMOS-paristo 30 sekunniksi ja aseta se takaisin. Salasana nollautuu.

Tukeeko Latitude D400 telakointiasemaa?

Kyllä, malli D400 on yhteensopiva Dell D/Port-telakointiaseman kanssa. Asema tarjoaa lisäportteja ja mahdollisuuden liittää ulkoisia laitteita.

KÄYTTÖOHJE Latitude D400 DELL

Huomautukset, varoitukset ja laitteistovaroitukset

HUOMAUTUS: Huomautukset ovat tärkeitä tietoja, joiden avulla voit käyttää tietokonetta entistä paremmin.

LAITTEISTOVAROITUS: Laitteistovaroitukset ovat varoituksia tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan menettää. Niissä kerrotaan myös, miten nämä tilanteet voidaan välttää.

VAROITUS: Varoituksissa kerrotaan tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai kuoleman vaara.

Lyhenteet

Lyhenteiden luettelo on tietokoneen käyttöoppaassa (sen mukaan, mitä käyttöjärjestelmää käytät, joko kaksoisnapsauta työpöydän User's Guide -kuvaketta tai napsauta Start (Käynnistä) -painiketta, valitse Help and Support Center (Ohje ja tuki) ja valitse sitten User and system guides (Käyttö- ja järjestelmäoppaat)).

Tämän asiakirjan tiedot voivat muuttua ilman erillistä ilmoitusta. © 2003 Dell Computer Corporation. Kaikki oikeudet pidätetään.

Tämän tekstin kaikenlainen kopioiminen ilman Dell Computer Corporationin kirjallista lupaa on jyrkästi kielletty.

Tekstissä käytetyt tavaramerkit Dell, DELL-logo, Latitude ja TrueMobile ovat Dell Computer Corporationin tavaramerkkejä; Bluetooth Bluetooth SIG, Inc:n omistama ja Dell Computer Corporationin lisensoima tavaramerkki; Microsoft ja Windows ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä; Intel, Pentium ja Celeron ovat Intel Corporationin rekisteröityjä tavaramerkkejä; EMC on EMC Corporationin rekisteröity tavaramerkki.

Muut tekstissä mahdollisesti käytetyt tavaramerkit ja tuotenimet viittaavat joko merkkien ja nimien haltijoihin tai näiden tuotteisiin. Dell Computer Corporation kieltää omistusoikeuden muihin kuin omiin tavaramerkkeihinsä ja tuotenimiinsä.

Model PPT

Maaliskuu 2003 P/N 0T842 Rev. A00

Sisällysluettelo

VAROITUS: Turvallisuusohjeet 79

Yleistä 79

Tehonkulutus 80

Akku 81

Lentomatkustus 82

Ohjeita sähkömagneettisesta yhteensopivuudesta (EMC) ..... 82

Tietokonetta käytettäessä 83

Ergonomiset työtavat 84

Tietokoneen komponenttien käsittely 84

Staattiselta sähköltä suojaaminen 85

Akkujen hävittäminen 85

Tietokoneeseen liittyvien tietojen etsiminen 86

Tietokoneen käyttöönotto 88

Dell™ D/Bayn liittäminen 90

Tietoja tietokoneesta 91

Tietokone edestä katsottuna 91

Tietokone vasemmalta katsottuna 92

Tietokone oikealta katsottuna 92

Tietokone takaa katsottuna 93

Tietokone alta katsottuna 94

Akun irrottaminen 94

Akun asentaminen 95

Dell-diagnostiikkaohjelman suorittaminen 95

Säädöksistä 98

VAROITUS: Turvallisuusohjeet

Seuraavia turvallisuusohjeita noudattamalla voit suojata tietokoneesi ja työympäristösi vaurioilta sekä varmistaa oman turvallisuutesi.

Yleistä

• Älä yritä huoltaa tietokonetta itse, jos et ole valtuutettu huoltohenkilö. Noudata asennusohjeita huolellisesti.
• Jos liität virtalähteen jatkojohtoon, varmista, että jatkojohtoon kytkettyjen laitteiden yhteinen virrankulutus ei ylitä jatkojohdon suurinta sallittua virtaa.
• Älä työnnä csincitä tietokoneen ilma-aukkihin tai muihin aukkihin. Vieraan esinceen aiheuttama oikosulku laitteen sisällä voi aiheuttaa sähköiskun tai palovaaran.
• Älä säilytä käynnissä olevaa tietokonetta ilmatiiviissä tilassa, kuten kuljetuskotelossa tai suljetussa salkussa. Jos ilman vaihtuminen estetään, tietokone voi vahingoittua tai voi syttyä tulipalo.
• Älä sijoita tietokonetta pattereiden tai muiden lämmönlähteiden lähelle. Älä myöskään tuki ilmanvaihtoaukkoja. Älä aseta irrallisia papereita tietokoneen alle äläkä aseta tietokonetta ahtaaseen seinäsyvennykseen tai sängylle, sohvalle tai matolle.
• Aseta virtalähde avoimeen paikkaan (esimerkiksi pöydälle tai lattialle) silloin, kun se on käytössä tai kun akkua ladataan. Älä peitä virtalähdettä papcreilla tai muilla tavaroilla, jotka haittaavat jäähdytystä. Älä kytke kuljetuskotelossa olevaa virtalähdettä sähköverkkoon.
• Virtalähde saattaa kuumentua tietokoneen normaalin käytön aikana. Käsittele virtalähdettä varoen käytön aikana ja heti käytön jälkeen.
• Älä pidä tietokonetta pitkiä aikoja paljasta ihoa vasten. Alustan pintalämpötila kasvaa normaalin käytön aikana (varsinkin verkkovirtaa käytettäessä). Pitkäaikainen ihokosketus voi tuntua cpämukavalta tai johtaa jopa palovammaan.
• Älä käytä tietokonetta kostcassa ympäristössä, esimerkiksi uima-altaan, kylpyammeen tai pesualtaan lähellä tai kosteassa kellarissa.
• Jos tietokoneessasi on sisäinen modeemi tai valinnainen PC-korttimodeemi, irrota modeemin kaapeli ukonilman lähestyessä, jotta tietokone olisi turvassa puhelinlinjan kautta tulevilta sähköpurkauksilta.

VAROITUS: Turvallisuusohjeet (jatkuu)

• Älä kytke tai irrota johtoja tai suorita laitteelle huolto- tai asennustoimenpiteitä ukonilman aikana, jotta välttyisit sähköiskun vaaralta. Älä käytä tietokonetta ukonilman aikana, paitsi jos kaikki kaapelit on irrotettu ja tietokone toimii akun varassa.
• Jos tietokoneessasi on modeemi, modeemissa käytettävän kaapelin tulisi olla vähintään kokoa 26 AWG (American wire gauge). Lisäksi kaapelissa tulisi olla FCC-yhteensopiva RJ-11-liitin.
• Ennen kuin avaat tietokoneen pohjassa olevan muistimoduulin/modeemin kannen, irrota kaikki sähköjohdot sähköpistokkcista ja irrota myös puhelinkaapeli.
• Jos tictokoncessa on RJ-11-modeemilitin ja RJ-45-verkkoliitin, kytkc puhelinkaapeli RJ-11-liittimeen, älä RJ-45-liittimeen.
• PC-kortit voivat lämmetä voimakkaasti normaalikäytössä. Noudata varovaisuutta, kun poistat PC-kortin, joka on ollut jatkuvassa käytössä pitkän aikaa.
• Tictokoncen virtajohto tulcc irrottaa ennen tictokoncen puhdistamista. Puhdista tictokone puhtaalla, vedellä kostutctulla liinalla. Älä käytä puhdistusnesteitä tai aerosoleja. Ne saattavat sisältää palavia aineita.

Tehonkulutus

• Käytä ainoastaan tässä tietokoneessa käytettäväksi hyväksyttyä Dellin virtalähdettä. Muuntyyppisten virtalähteiden käytöstä voi seurata palo- tai räjähdysvaara.
• Ennen kuin kytket tietokoneen pistorasiaan, varmista, että virtalähteen jännite ja taajuus vastaavat käytettävissä olevaa verkkovirtaa.
• Katkaise tietokoneen sähkövirta sammuttamalla tietokone, poistamalla akut akkupaikasta ja moduulipaikasta sekä irrottamalla virtalähteen liitin pistorasiasta.
• Vältä sähköiskuja kytkemällä virtalähde ja laitteiden virtajohdot maadoitettuihin pistorasioihin. Johdoissa saattaa olla maadoitetut liittimet. Älä poista maadoitusta esimerkiksi sovitusliittimillä. Jos käytät jatkokaapelia, käytä oikeantyyppistä kaapelia, joka sopii virtakaapeliin.
• Varmista, että virtalähteen johdon päällä ei ole esincitä ja että johto on sellaisessa paikassa, jossa siihen ei voi kompastua eikä sitä voi talloa.

VAROITUS: Turvallisuusohjeet (jatkuu)

- Jos käytät jakjohtoa, ole varovainen kytkiessäsi virtalähteen virtakaapelin johtoon. Joissakin johdoissa liitin on mahdollista kytkeä väärin. Jos virtajohdon liitin kytketään väärin, tietokoneelle saattaa aiheutua pysyviä vahinkoja. Lisäksi aiheutuu sähköiskun tai palon syttymisen vaara. Varmista, että liittimet vastaavat toisiaan ja ne kytketään oikcin.

Akku

- Käytä ainoastaan tässä tietokoneessa käytettäviksi hyväksyttyjä Dell™-akkumoduuleja. Muuntyyppisten akkujen käytöstä voi seurata palo- tai räjähdysvaara.

- Älä kanna akkuja taskussa, käsilaukussa tai muussa sellaisessa paikassa, jossa metalliesineet (esimerkiksi auton avaimet tai paperiliittimet) voivat aiheuttaa oikosulun akun napojen välille. Oikosulusta aihecutuva virtapurkaus voi aikaansaada hyvin korkeita lämpötiloja, jotka saattavat vahingoittaa akkua tai aiheuttaa palovammoja.

- Akku voi aiheuttaa väärin käsiteltynä palovaaran. Älä pura akkua. Käsittele vahingoittunutta tai vuotavaa akkua erittäin huolellisesti. Jos akku on vahingoittunut, akkuhappoa saattaa vuotaa kennoista, mikä voi aiheuttaa henkilövahinkoja.

- Pidä akku poissa lasten ulottuvilta.

- Älä pidä tietokonetta tai akkua lähellä lämmönlähdettä, kuten lämpöpatteria, uunia, takkaa tai lämmityslaitetta. Älä altista akkua yli 60 °C:n lämpötiloille. Jos akun lämpötila nousee liikaa, akun kennot voivat räjähtää tai vuotaa, mikä saattaa aiheuttaa palonsyttymisvaaran.

- Älä hävitä tietokoneen akkuja polttamalla tai tavallisen talousjätteen mukana. Akkujen kennot voivat räjähtää. Hävitä käytetyt akut valmistajan ohjeiden mukaisesti. Jos et tiedä, minne käytetyt akut on toimitettava, ota yhtcyttä paikallisiin jätehuoltoviranomaisiin. Hävitä loppuun käytetyt tai vahingoittuneet akut välittömästi.

VAROITUS: Turvallisuusohjeet (jatkuu)

Lentomatkustus

- Eräät lentomatkustusta koskevat säännökset tai lentoyhtiöiden rajoitukset saattavat koskca Dell-tietokoncen käyttöä lentokoncella matkustettacssa. Nämä säännökset tai rajoitukset saattavat esimerkiksi kieltää sellaisten henkilökohtaisten sähkölaitteiden käytön lentokoncessa, jotka pystyvät lähettämään radiotaajuuksisia tai muita sähkömagnecttisia signaaleja.

• Jotta noudattaisit näitä rajoituksia, kytke tietokoneessasi mahdollisesti oleva Dell TrueMobile™ -laite tai muu langaton yhteyslaite pois toiminnasta ennen lentokoncesceen nousemista ja noudata kaikkia lentohenkilökunnan kyseisen laitteen käytöstä antamia ohjeita. Lisätietoja langattomien laitteiden kytkemisestä pois toiminnasta on käyttöoppaan Dell™ QuickSct -toimintoja käsittelevässä kohdassa.
  – Lisäksi lentokoneessa saattaa olla kiellettyä käyttää henkilökohtaisia sähkölaitteita, kuten kannettavaa tietokonetta, tiettyjen kriittisten vaiheiden aikana, kuten lentokoncen noustessa ja laskcutuessa. Jotkin lentoyhtiöt saattavat lisäksi määritellä kriittiseksi vaihecksi kaiken sen lentoajan, jolloin lentokone on alle 3 050 metrin (10 000 jalan) korkeudessa. Noudata lentoyhtiön ohjeita siitä, milloin sähkölaitteiden käyttö on sallittua.

Ohjeita sähkömagneettisesta yhteensopivuudesta (EMC)

Kun käytät suojattuja kaapclcita, laittcisto vastaa aiotun käyttöympäristön EMC-luokitusta. Voit halutessasi tilata kaapelin Delliltä WWW-osoitteesta www.dell.com.

Staattinen sähkö voi vahingoittaa tietokoneen elektronisia komponentteja. Voit välttää staattisen sähkön aiheuttamat vauriot purkamalla staattisen sähkön itsestäsi, ennen kuin kosketat tietokoneen elektronisia komponentteja, kuten muistimoduuleja. Kehoosi keräytynyt staattinen sähkö purkautuu, kun kosketat tietokoneen tulo- ja lähtöpaneelin maalaamatonta metallipintaa.

Tietokonetta käytettäessä

Noudata seuraavia turvallisuusohjeita estääksesi tietokoneen vahingoittumisen.

• Kun käytät tietokonetta, aseta se tasaiselle alustalle.
• Älä kuljeta tietokonetta matkatavarana. Tietokoneen voi kuljettaa turvatarkastuksen röntgenlaitteen läpi, mutta älä koskaan kuljeta tietokonetta metallinilmaisimen läpi. Varmista, että mukana on varattu akku siltä varalta, että tietokone on käynnistettävä turvatarkastukscssa.
• Kun kuljetat kiintolevyä erillään tietokoneesta, pakkaa se sähköä johtamattomaan materiaaliin, esimerkiksi kankaaseen tai paperiin. Tarkastuksessa voit joutua asentamaan kiintolevyn tietokoneeseen. Kiintolevyn voi kuljettaa turvatarkastuksen röntgenlaitteen läpi, mutta älä koskaan kuljeta kiintolevyä metallinilmaisimen läpi.
• Älä aseta tietokonetta tavaratilaan, jossa se voi liikkua. Älä pudota tai kolhi tietokonetta.
• Suojaa tietokone, akku ja kiintolevy ympäristön lialta, pölyltä, ruoka-aineilta, nesteiltä, hyvin korkeilta tai matalilta lämpötiloilta, lialliselta auringonvalolta ja muilta vaaratekijöiltä.
• Suuret lämpötilan tai kosteuden vaihtelut tietokonetta siirrettäessä voivat aiheuttaa vesihuurua tietokoneen sisälle. Jotta tietokone ei vahingoittuisi, odota, että kosteus haihtuu, ennen kuin käytät konctta.

LAITTEISTOVAROITUS: Kun siirrät tietokoneen kylmästä lämpimään tai päinvastoin, odota, että lämpötilaero tasaantuu, ennen kuin käynnistät tietokoneen.

- Kun irrotat kaapelin, vedä liittimestä tai jännityksenpoistosilmukasta. Älä vedä kaapelista. Kun vedät liittimen ulos, pidä se suorassa, jotta sen nastat civät vääntyisi. Varmista myös ennen kaapelin kytkemistä, että liittimet ovat suorassa ja oikein pääin.

- Käsittele komponentteja huolellisesti. Tartu komponenttiin, esimerkiksi muistimoduuliin, scn reunoista, älä piikeistä.

- Kun aiot irrottaa muistimoduulin järjestelmälevystä tai jonkin laitteen tietokoncesta, sammuta tietokone, irrota virtalähteen johto, poista akut akkupaikasta ja moduulipaikasta sekä odota viisi sekuntia, ennen kuin aloitat muistimoduulin tai oheislaitteen irrottamisen. Näin estät järjestelmälevyä vahingoittumasta.

Tietokonetta käytettäessä (jatkuu)

• Puhdista näyttö pehmeällä puhtaalla liinalla ja vedellä. Kostuta liina vedellä ja pyyhi sillä näyttöä yhdensuuntaisesti ylhäältä alaspäin. Poista kosteus näytöstä välittömästi ja pidä näyttö aina kuivana. Pitkällinen altistus kosteudelle saattaa vahingoittaa näyttöä. Älä puhdista näyttöä ikkunanpuhdistusainccella.
• Jos tietokone kastuu tai vahingoittuu, noudata käyttöoppaan Ongelmien ratkaisminen -osassa annettuja ohjeita. Jos tietokone ei näidenkään toimenpiteiden jälkeen toimi oikein, ota yhteys Delliin (yhteystiedot ovat käyttöoppaan Avun saaminen -osassa).

Ergonomiset työtavat

VAROITUS: Virheellisestä näppäimistön käytöstä tai liian pitkäaikaisesta näppäimistötyöskentelystä voi aiheutua vammoja.

VAROITUS: Tietokoneen oman näytön tai siihen liitetyn erillisen näytön pitkäaikainen käyttö voi rasittaa silmiä.

Työtehon ja mukavuuden varmistamiseksi tietokoneen käytössä kannattaa ottaa huomioon käyttöoppaan liitteessä olevat ergonomiaohject.

Tätä kannettavaa tictokonctta ci olc suunniteltu jatkuvaan toimistokäyttöön. Jos tictokonctta käytetään toimistossa pitkiä aikoja, siihen kannattaa liittää ulkoinen näppäimistö.

Tietokoneen komponenttien käsittely

Ennen kuin poistat tai ascennat muistimoduulin, Mini-PCI-kortin tai modecmin, suorita seuraavat toimenpiteet ilmoitetussa järjestyksessä.

LAITTEISTOVAROITUS: Tietokoneen sisäosiin ei tule kajota muutoin kuin muistimoduulia, Mini-PCI-korttia tai modeemia asennettaessa.

LAITTEISTOVAROITUS: Odota viisi sekuntia tietokoneen sammuttamisen jälkeen ennen laitteen poistamista tai muistimoduulin, Mini-PCI-kortin tai modeemin irrottamista. Näin estät järjestelmälevyä vahingoittumasta.

1 Sammuta tietokone ja katkaise virta myös tietokoneeseen liitetyistä laitteista.
2 Irrota tietokone ja siihen liitetyt oheislaitteet pistorasiasta. Näin vältyt henkilövahinkojen ja sähköiskun vaaralta. Irrota lisäksi mahdolliset puhelin- tai verkkokaapelit tietokoneesta.
3 Poista akku akkupaikasta ja tarvittaessa vara-akku moduulipaikasta.

Tietokonetta käytettäessä (jatkuu)

4 Poista staattinen sähkövaraus koskettamalla tietokoneen takaosassa olevaa maalaamatonta metallipintaa.

Kosketa työskennellessäsi maalaamatonta metallipintaa säännöllisesti. Näin estät sisäisiä komponentteja vahingoittavan staattisen sähkön muodostumisen.

Staattiselta sähköltä suojaaminen

Staattinen sähkö voi vahingoittaa tietokoneen elektronisia komponentteja. Voit välttää staattisen sähkön aiheuttamat vauriot purkamalla staattisen sähkön itsestäsi, ennen kuin kosketat tietokoneen elektronisia komponentteja, kuten muistimoduuleja. Maadoita itsesi koskettamalla tietokoneen takaosan maalaamatonta metallipintaa.

Kun käsittelet tietokoneen sisäosia, pura staattinen sähkö itsestäsi säännöllisin väliajoin koskettamalla tietokoneen takaosan maalaamatonta metallipintaa.

Voit välttää staattisen sähkön purkauksista aiheutuvat vauriot myös noudattamalla seuraavia varotoimia:

• Kun purat komponentin pakkauslaatikosta, älä poista sitä antistaattisesta pakkauksesta, ennen kuin olet valmis asentamaan sen. Pura staattinen sähkö itsestäsi juuri ennen antistaattisen pakkauksen avaamista.
• Pakkaa staattiselle sähkölle herkät komponentit kuljetusta varten aina antistaattiscen säiliöön tai pakkausmateriaaliin.
• Käsittele herkkiä komponentteja ympäristössä, jossa ei ole staattista sähköä. Jos mahdollista, peitä lattiat ja työtasot antistaattisella materiaalilla.

Akkujen hävittäminen

Tietokoneessa käytetään litiumakkua ja vara-akkua. Litium-ioniakun vaihto-ohjeet ovat kohdassa "Akun irrottaminen" sivulla 94. Vara-akku on hyvin pitkäikäinen, eikä sitä luultavasti tarvitse koskaan vaihtaa. Jos akku on kuitenkin vaihdettava, vain valtuutettu huoltohenkilö saa vaihtaa sen.

Akkua ei saa hävittää talousjätteen mukana. Jos et tiedä, minne käytctyt akut on toimitettava, ota yhteyttä paikallisiin jätehuoltoviranomaisiin.

Tietokoneeseen liittyvien tietojen etsiminen

Etsittävä kohde: Tietolähde:

tietokonccen vianmääritysohjelma tietokoneen ohjaimet tietokonccen ohjekirjat laitteen ohjekirjat	Ohjaimet ja apuohjelmat -CD-levy (Resurssilevy) Ohject ja ohjaimet on asennettu Dell-tictokoncisiin valmiiksi. CD-levyn avulla voit asentaa ohjaimia uudelleen, suorittaa Dell-diagnostiikkaohjelman tai lukca ohjeita. CD-levyllä saattaa olla Lucminut- tiedostoja, joissa on viimeisimpiä päivityksiä tietokoneen teknisistä muutoksista tai teknisiä lisätietoja kokencille käyttäjille tai teknikoille.
tietokoneen käyttöönottaminen takuutiedot turvallisuusohjeet	järjestelmätiedotHUOMAUTUS: Tämä asiakirja on saatavissa pdf-muodossa osoitteesta support.dell.com.
osien irrottaminen ja vaihtaminen teknisten ominaisuuksien selvittäminen järjestelmäasetusten määrittäminen vianmääritys ja -korjaus	Käyttöopas—Windowsin ohje- ja tukikeskus1 Napsauta Start (Käynnistä) -painiketta ja valitse Help and Support (Ohje ja tuki).2 Valitse User's and system guides (Käyttö- ja järjestelmäoppaat) ja valitse sitten User's guides (käyttöoppaat).Microsoft Windows 2000 Kaksoisnapsauta työpöydällä olevaa User's Guide(Käyttöopas) -kuvaketta .
pikapalvelukoodi ja huoltomerkki Microsoft® Windows® -käyttöoikeustarra	Pikapalvelukoodi ja Product Key -avainTarrat ovat tietokoneessa.

Etsittävä kohde: Tietolähde:

tietokoneen uusimmat ohjaimetvastauksia teknisiin huolto- ja tukikysymyksiinonline-keskustelupalstat, joilla voi keskustella muiden käyttäjien ja teknisen tuen kanssatietokoneen oppaat	Dell Support -sivustoDell Support -Web-sivustossa on useita online-työkaluja, esimerkiksi seuraavat:Solutions (ratkaisuja) – vianmääritysvihjeitä, teknikoiden kirjoittamia artikkcleja ja onlinc-kursscjaCommunity Forum – online-keskustelua muiden Dellin asiakkaiden kanssaUpgrades (päivitykset) – komponenttien päivitysohjeita, esimerkiksi muistin, kiintolevyaseman ja käyttöjärjestelmän päivitysohjeetCustomer Care (asiakaspalvelu) – yhteystiedot, tilauksen tiedot sekä takuu- ja korjaustiedotDownloads (ladattavat ohjelmat) – ohjaimet, korjaustiedostot ja ohjelmistopäivityksetReference (oppaat) – tietokoneen ohjekirjat, tuotteen ominaisuudet ja tekniset julkaisut.
Windows XP:n käyttötietokoneen oppaatlaittciden oppaat(modecmit tms.)	Windowsin ohje- ja tukikeskusNapsauta Start (Käynnistä) -painiketta ja valitse Help and Support (Ohje ja tuki).Kirjoita ongelmaa kuvaava sana tai lause ja napsauta nuolikuvaketta.Napsauta ohjeaihetta, joka kuvaa ongelmaa.Noudata näyttöön tulcvia ohjcita.
käyttöjärjestelmän uudelleenasentaminen	Käyttöjärjestelmän levy	Jos asennat käyttöjärjestelmän uudelleen, ascenna tietokoncesi oheislaitteiden laitcohjaimet tietokoneen mukana toimitetulta Ohjaimet ja apuohjelmat -levyltä.Käyttöjärjestelmän Product Key -avain on tietokoneessa.

Tietokoneen käyttöönotto

VAROITUS: Ennen kuin aloitat tässä osassa kuvattujen toimien suorittamisen, noudata tämän oppaan turvallisuusohjeita.

1 Pura lisävarusteet pakkauksesta.

2 Aseta pakkauksessa olevat lisävarusteet esille. Tarvitset niitä valmistellessasi tietokonetta käyttöönottoa varten.

Lisävarustepakkauksessa on lisäksi käyttöohjeita sekä tilaamiasi muita ohjelmistoja tai laitteita (PC-kortteja, levyasemia tai akkuja).

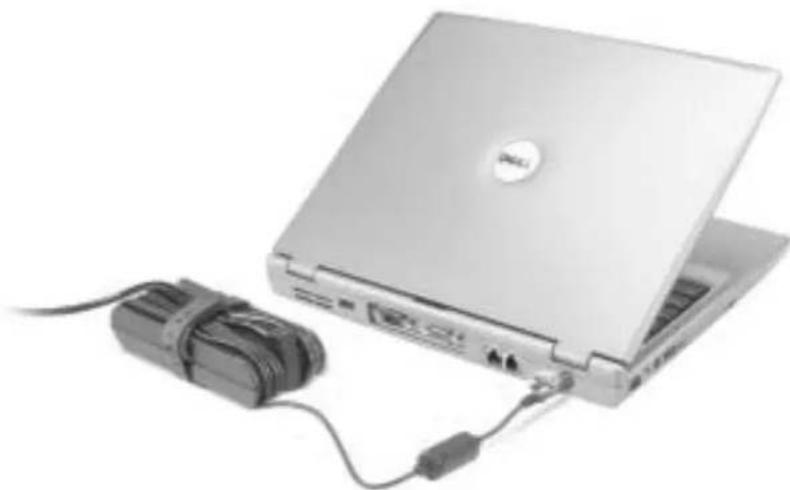

3 Kytke virtalähde tietokoneen virtalähdeliittimeen ja pistorasiaan.

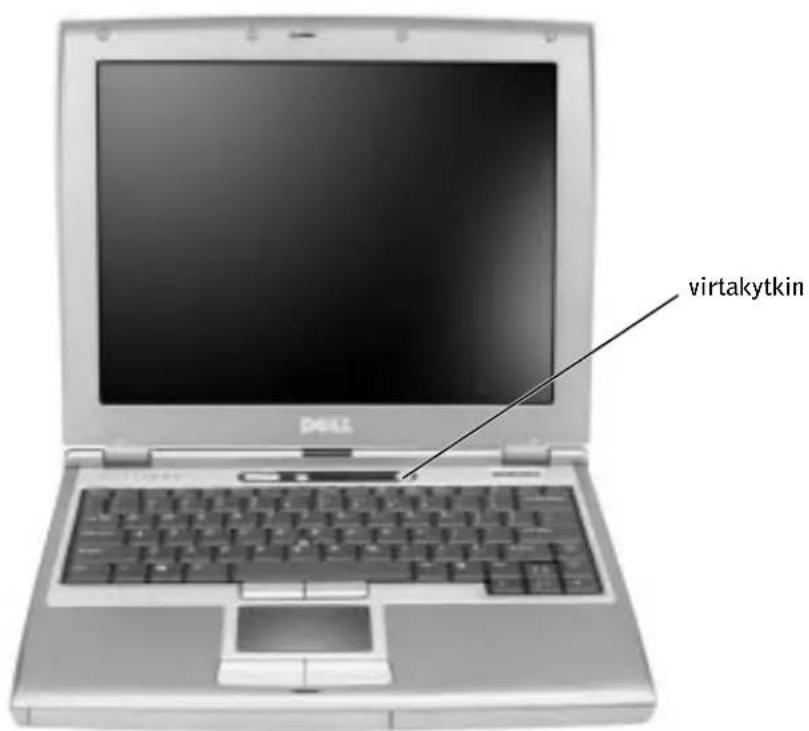

4 Käynnistä tietokone avaamalla näyttö ja painamalla virtakytkintä.

HUOMAUTUS: Älä kytke tietokonetta telakointilaitteeseen, ennen kuin tietokone on käynnistetty ja sammutettu vähintään kerran.

Dell™ D/Bayn liittäminen

Liitä Dell D/Bay tietokoneeseen optisen aseman tai levykeaseman käyttämistä varten.

1 Aseta laite paikoilleen ja, työnnä kunnes tunnet napsahduksen. Paina laitteen vapautuspainike sisään niin, että se on tietokoneen pinnan tasossa.

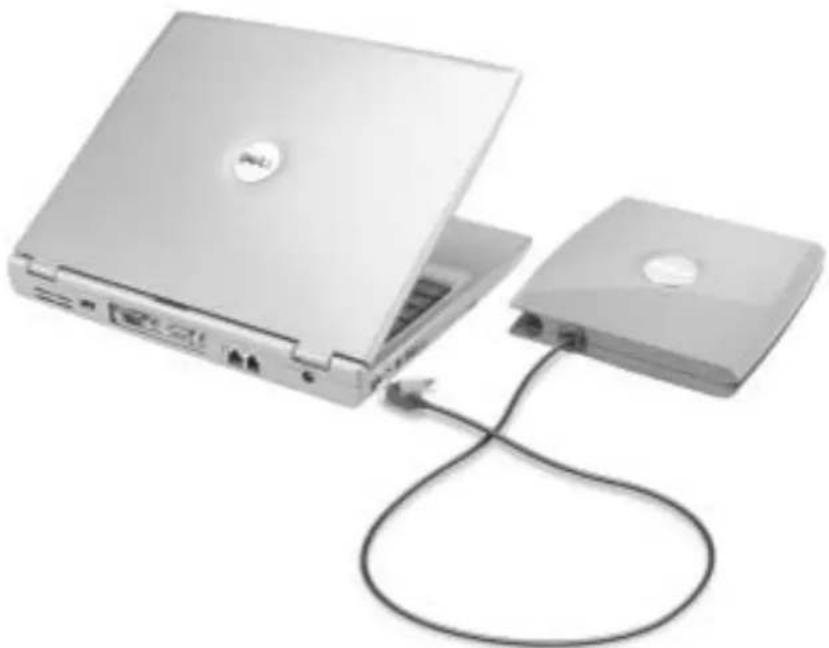

2 Liitä D/Bayn kaapeli tietokoneen Dell D/Bayn liittimeen.

Lisätietoja on käyttöoppaassa.

Tietoja tietokoneesta

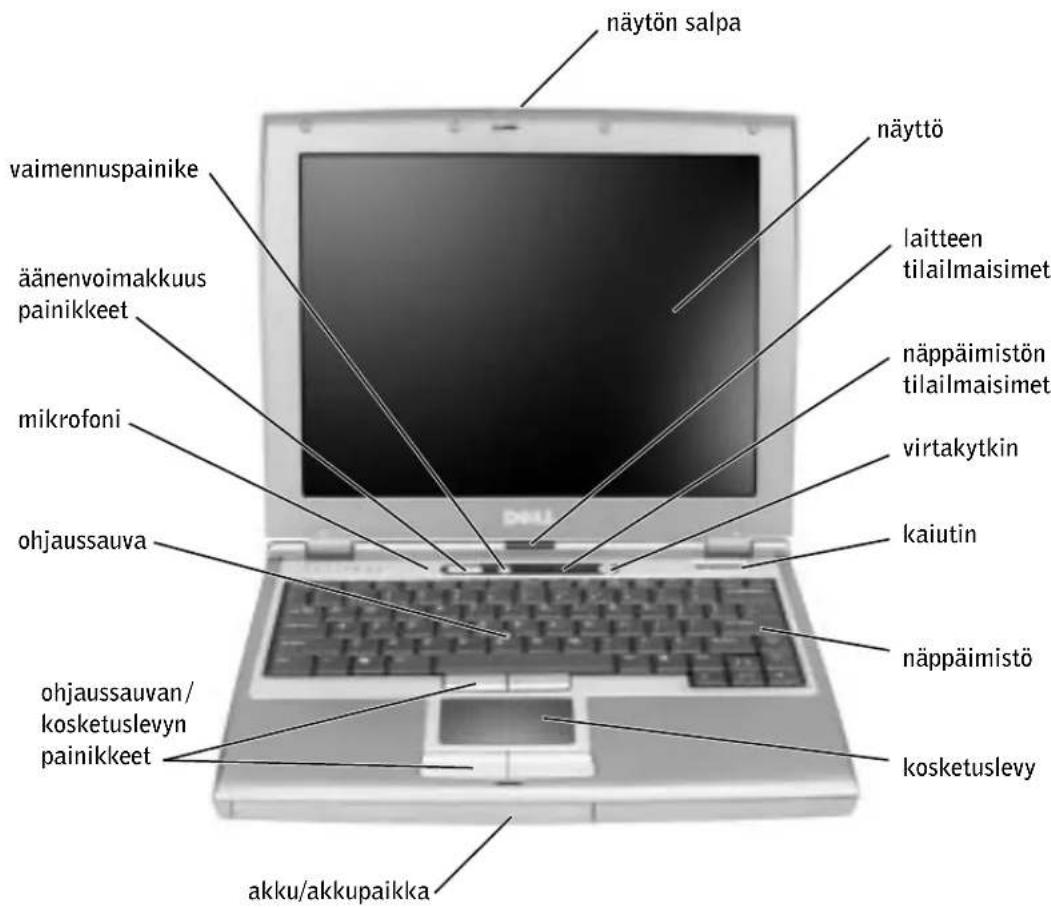

Tietokone edestä katsottuna

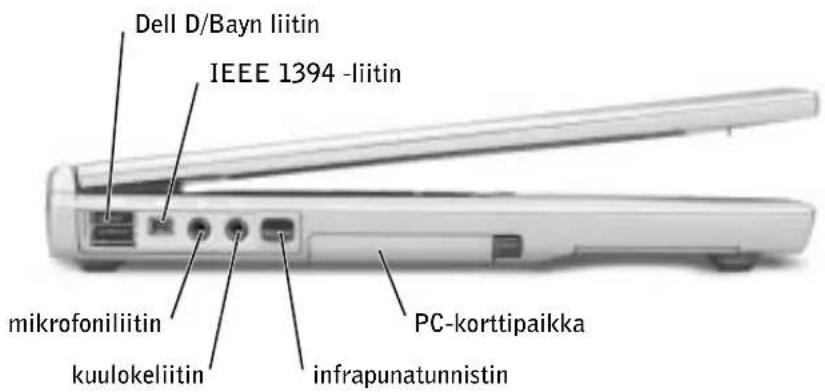

Tietokone vasemmalta katsottuna

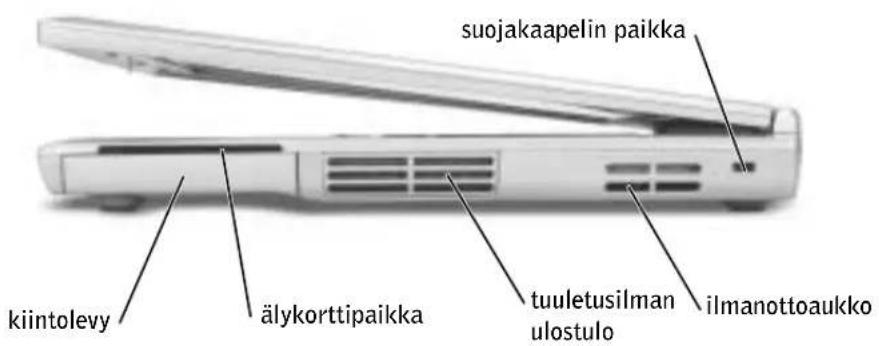

Tietokone oikealta katsottuna

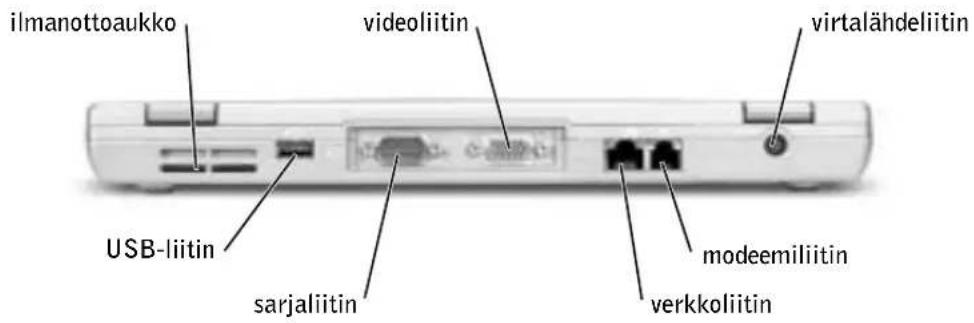

Tietokone takaa katsottuna

LAITTEISTOVAROITUS: Jotta tietokone ei vahingoittuisi, odota viisi sekuntia tietokoneen sammuttamisen jälkeen, ennen kuin irrotat ulkoisen laitteen.

VAROITUS: Älä peitä ilma-aukkoja, älä työnnä niihin esineitä äläkä anna pölyn kerääntyä niihin. Älä säilytä käynnissä olevaa tietokonetta ilmatiiviissä tilassa, kuten suljetussa salkussa. Jos ilman vaihtuminen estetään, tietokone voi vahingoittua tai voi syttyä tulipalo.

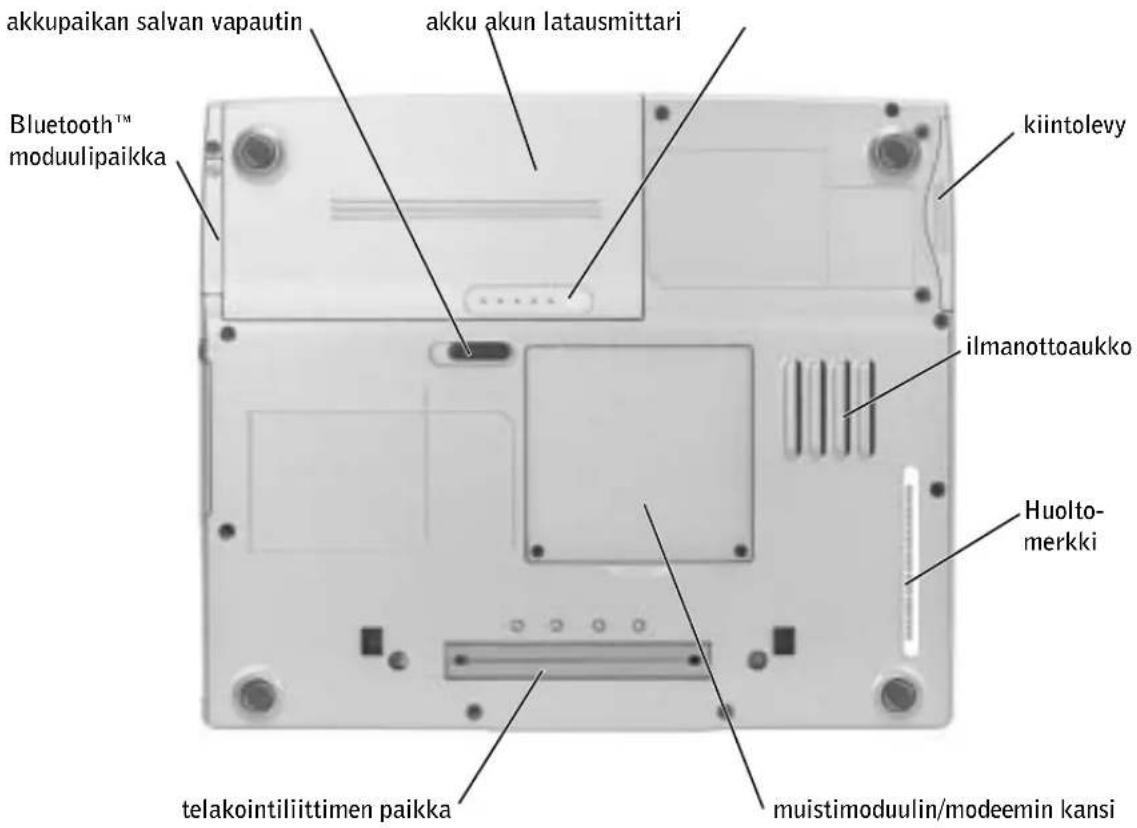

Tietokone alta katsottuna

Akun irrottaminen

VAROITUS: Ennen kuin aloitat tässä osassa kuvattujen toimien suorittamisen, noudata tämän oppaan turvallisuusohjeita.

VAROITUS: Ennen kuin teet nämä toimenpiteet, irrota modeemi puhelinpistokkeesta

LAITTEISTOVAROITUS: Jos vaihdat akun tietokoneen ollessa valmiustilassa, akun vaihtoon on käytettävissä enintään puolitoista minuuttia, ennen kuin tietokone sammuu ja tallentamatta jääneet tiedot menetetään.

1 Varmista, että tietokone on sammutettu, virranhallintatilassa tai kytkettynä verkkovirtaan.

2 Jos tietokone on kiinnitetty telakointilaitteeseen, irrota se telakoinnista. Lisätietoja saat käyttämäsi telakointilaitteen ohjeesta.

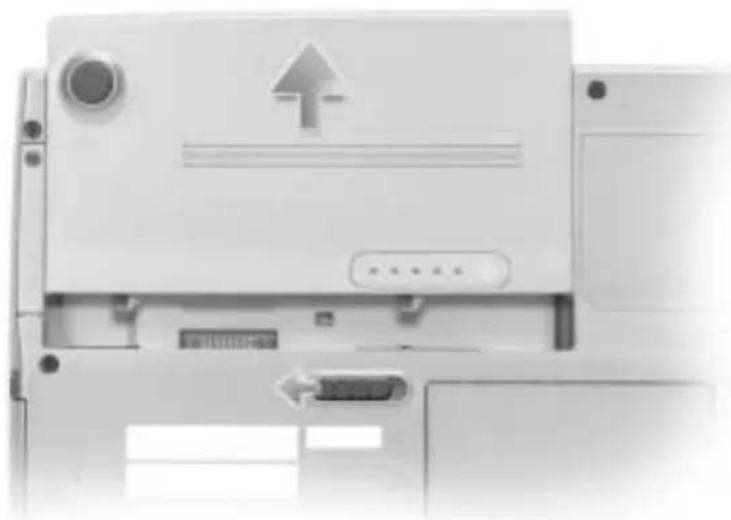

3 Poista akku liu'uttamalla akkupaikan salvan vapautinta ja pitämällä sitä vapautusasennossa samalla, kun vedät akun ulos.

Liu'uta uusi akku akkupaikkaan niin pitkälle, että vapautuspainike napsahtaa.

Dell-diagnostiikkaohjelman suorittaminen

Dell-diagnostiikkaohjelma sijaitsce kiintolevyllä piilotettuna olevassa Diagnostic Utility-osiossa.

HUOMAUTUS: Jos tietokone ei voi näyttää näyttökuvaa, liitä tietokoneeseen ulkoinen

monitori ja vaihda kuva monitoriin painamalla F0os u koisessakaan monitorissa ei näy näyttökuvaa, ota yhteyttä Delliiin.

1 Sammuta tietokone.
2 Jos tietokone on kiinnitetty telakointilaitteecseen, irrota se telakoinnista. Lisätietoja saat käyttämäsi telakointilaitteen ohjeesta.

3 Liitä tietokone pistorasiaan.

HUOMAUTUS: Jos näytössä ei näy mitään, pidä vaimennuspainike painettuna ja käynnistä Dell-diagnostiikkaohjelma painamalla virtapainiketta (F12 -painikkeen sijasta). Diagnostiikka-kuvaketta ei tarvitse korostaa eikä painaa . Tietokone suorittaa automaattisesti Pre-boot System Assessment -toiminnon.

4 Käynnistä tietokone. Kun DFLI. ^TM -logo tulcc näkyviin, paina heti ^F12 . Jos odotat liian kauan ja Microsoft ^ Windows ^ -logo tulee näyttöön, odota, kunnes näyttöön tulee Windows-työpöytä. Sammuta tämän jälkeen tietokone ja yritä uudelleen.

5 Kun käynnistysjärjestysluettelo tulce näyttöön, korosta Diagnostiikka ja paina ← Enter

Tietokone alkaa suorittaa Pre-boot System Assessment -toimintoa, joka on sarja cmolevyn, näppäimistön, kiintolevyn ja näytön toimintaa testaavia diagnostiikkaohjelmia.

- Toiminnon aikana sinun on ehkä vastattava joihinkin kysymyksiin. - Jos jokin osa on viallinen, tietokone lopettaa toimintansa ja antaa äänimerkin. Voit keskeyttää toiminnon ja käynnistää käyttöjärjestelmän painamalla ^N , voit edetä seuraavaan testiin painamalla ^Y ja voit testata viallisen osan uudelleen painamalla ^R .

- Jos Pre-boot System Assessment -toiminnon aikana havaitaan virheitä, kirjoita virheiden koodit muistiin ja ota yhteyttä Dellien ennen Dell-diagnostiikkaohjelman suorittamista. - Jos näyttöön tulee ilmoitus, jonka mukaan Diagnostics Utility -osiota ei ole löydetty, voit suorittaa Dell-diagnostiikkaohjelman Ohjaimet ja apuohjelmat -levyltä seuraamalla näytössä olevia ohjeita.

Jos Pre-boot System Assessment -toiminto suoritetaan loppuun asti, näyttöön tulee sanoma Booting Dell Diagnostic Utility Partition. Jatka painamalla jotain näppäintä.

6 Painamalla jotain näppäintä käynnistät Dell-diagnostiikkaohjelman kiintolevyn Diagnostics Utility -osiolta.

7 Kun Dell-diagnostiikkaohjelma on latautunut ja päävalikko avautuu, napsauta haluamaasi vaihtoehtoa.

HUOMAUTUS: Tietokoneen huoltomerkki näkyy kunkin näytön otsikkopalkissa.

Välilehti: Toiminto:
Express Test (pikatesti)	Testaa laitteet nopeasti. Testaaminen vie yleensä 10–20 minuuttia. Käyttäjän ci tarvitse tchdä mitään testauksen aikana. Pikatestillä voit selvittää ongelman syyt nopeasti.
Extended Test (laaja testi)	Testaa laitteet läpikotaisin. Testi kestää yleensä tunnin tai kauemmin, ja käyttäjän on välillä vastattava kysymyksiin.
Custom Test (mukautettu testi)	Testaa tietyn laitteen. Suoritettavia testejä voi mukauttaa.
Symptom Tree (ongclmapuu)	Käyttäjä voi valita testin sen mukaan, miten ongelma on ilmcennyt. Asetus näyttää ylcisimmin kohdatut ongclmien oirect.

8 Jos ongelma läydetään testin aikana, näyttöön tulee sanoma, jossa ilmoitetaan virhekoodi ja ongelman kuvaus. Kirjoita virhekoodi ja ongelman kuvaus muistiin ja noudata näyttöön tulevia ohjcita. Jos et voi selvittää virhetilaa, ota yhtcyttä Delliiin.
9 Jos suoritat testin käyttämällä Custom Test (mukautettu testi)- tai Symptom Tree (ongelmapuu) -vaihtochtoa, saat lisätietoja napsauttamalla seuraavassa taulukossa kuvattuja välilehtiä.

Välilehti: Toiminto:
Results (Tulokset)	Näyttää testin tulokset ja havaitut virhetilanteet.
Errors (Virheet)	Näyttää havaitut virhetilanteet, virhekoodit ja ongelmakuvauksen.
Help (Ohjc) Sisältää kuvauksen testistä ja saattaa ilmoittaa testin suorittamiscen liittyviä vaatimuksia.
Configuration (Kokoonpano)	Näyttää valitun laitteen laitteistokokoonpanon.Dell-diagnostiikkaohjelma saa kaikkien laitteiden kokoonpanoticdot järjestelmän ascennusohjelmasta, muistista ja sisäisistä testeistä.Kaikki tiedot näytetään näytön vasemmassa reumassa olevassa laiteluettelossa. Laiteluettelossa ei välttämättä ole kaikkien tietokoncescen ascennettujen komponenttien tai tietokoncescen liitcttyjen laitteiden nimiä.
(Parameters) Paramctrit	Voit mukauttaa testiä muuttamalla testiasetuksia.

10 Kun olet suorittanut testin, palaa Päävalikkoon sulkemalla näyttö. Voit lopettaa Dell-diagnostiikkaohjelman käytön ja käynnistää tietokoneen uudelleen sulkemalla päävalikkonäytön.

Säädöksistä

Sähkömagneettinen häiriö (EMI) tarkoittaa signaalia tai lähctystä, joka siirtyy vapaassa tilassa tai voima- tai signaalilinjojen välityksellä ja vaarantaa radionavigoinnin tai muun turvapalvelun toimintaa tai heikentää, estää tai toistuvasti keskeyttää luvanvaraista radioviestintäpalvelua. Radioviestintäpalveluja ovat muun muassa AM/FM-radiolähetykset, televisiolähetykset, matkapuhelinpalvelut, tutka, lennonjohto, hakulaitteet ja Personal Communication Services (PCS) -palvelut. Sähkömagneettiseen ympäristöön vaikuttavat näiden luvanvaraisten palvelujen lisäksi tahattomat säteilylähteet, esimerkiksi tietokoncet ja muut digitaaliset laitteet.

Sähkömagneccttisella yhteensopivuudella (EMC) tarkoitetaan sähkölaitteiden kykyä toimia yhdessä oikein sähkömagneccttisessa ympäristössä. Tämä tietokone on suunniteltu siten, että sen aiheuttama sähkömagneccttinen häiriö on säädösten sallimissa rajoissa, mutta häiriöitä voi silti esiintyä tietyissä käyttökohteissa. Sammuttamalla laitteen ja käynnistämällä sen uudelleen voit tarkistaa, aiheuttaako laite häiriöitä radioviestintäpalveluissa. Voit koettaa poistaa mahdollisia häiriöitä seuraavilla toimenpiteillä:

• Suuntaa vastaanottimen antenni uudelleen.
• Muuta tietokoneen paikkaa suhteessa vastaanottimeen.
• Siirrä tietokone kauemmaksi vastaanottimesta.
• Kytke tietokone toiseen pistorasiaan, niin että tietokone ja vastaanotin eivät ole samassa virtapiirissä.

Ota tarvittaessa yhtcyttä Dellin tekniseen tukeen tai radio- ja televisiotekniikkaan erikoistuneeseen henkilöön.

Lisätietoja säädöksistä on käyttöoppaan liitteessä. Eri säädöksiä koskevat kohdat sisältävät maakohtaisia tietoja sähkömagncettisten häiriöiden välttämisestä sekä tuotteen turvallisuudesta.

Dell™ Latitude™ D400

Painettu Irlannissa.
