KORISNIČKI PRIRUČNIK KG36NNLE0N SIEMENS

Savjeti za popravak - Kombinacija hladnjak/zamrzivač

O ovom dokumentu 32

1.1 Važne informacije 32

1.1.1Syrha 32
1.2 Objasnjenje oznaka 32
1.2.1 Stupnjevi opasosti 32
1.2.2 Oznake opasosti 32
1.2.3 Struktura upozorenja 33
1.2.4 Opé oznake 33

Sigurnost 34

2.1 Opce sigurnosne upute 34

2.1.1 Svi kucaanski ureadi 34

Alatipomagala 35

Popravak 36

4.1 Zamjena brte vrata 36

4.1.1 Uklanjanje brte vrata 36
4.1.2 Postavljanje brtevrata 36

4.2 Zamjena rucke za vrata 39

4.2.1 Uklanjanje rucke za vrata 39
4.2.2 Postavljanje rucke za vrata 39

4.3 Zamjena gornjeg zgloba vrata 40

4.3.1 Uklanjanje gomjeg zgloba vrata 40
4.3.2 Postavljanje gornjeg zgloba vrata 41

4.4 Zamjena gornjeg zgloba vrata (vrata sazaslonom) 42

4.4.1 Uklanjanje gornjeg zgloba vrata 42
4.4.2 Postavljanje gornjeg zgloba vrata 43

4.9 Zamjena posude za vrata 48

4.9.1 Uklanjanje posude za vrata 48
4.9.2 Postavljanje posude za vrata 48

4.10 Zamjena prilagodljive posude za vrata 49

4.10.1 Uklanjanje prerlagodljive posude za vrata 49
4.10.2 Postavlanje preragodljive posude za vrata 49

4.11 Zamjena spremnika za zamrznute namirnice 50

4.11.1 Uklanjanje spremnika za zamrznute namirnice 50
4.11.2 Postavljanje spremnika za zamrznule namirnice 50

4.12 Zamjena spremnika 51

4.12.1 Uklanjanje spremnika 51
4.12.2 Postavljanje spremnika 51

4.14 Zamjena LED usmjerenog svjetla 53

4.14.1 Uklanjanje LED usmjerenog svjetla 53
4.14.2 Postavljanje LED usmjerenog svjetla 53

4.15 Zamjena LED gomjeg svjella 54

4.15.1 Uklanjanje LED svjetla 54
4.15.2 Postavljanje gornjeg LED svjetla 55

4.16 Zamjena LED svjetlosne sipke 56

4.16.1 Uklanjanje LED svjetlosne sipke 56
4.16.2 Postavljanje LED svjetlosne sipke 57

4.17 Zamjena LED usmjerenog svjetla 58

4.17.1 Uklanjanje LED usmjerenog svjetla 58
4.17.2 Postavljanje LED usmjerenog svjetla 59

O ovom dokumentu

1.1 Važne informacije

1.1.1 Syrha

Ove upute za popravak sluze kao podrka korisnicima prilikom samostalnog popravljana uredaja u skladu s primjenjvom Direktivom o ekoloskom dizajnu (od ozulka 2021.). One sadrze informacije o zamjeni odreedenih rezervinh dijelova, kao i napomene o upozorenjima i opasnostima.

Ako imate dodatna pitanja, obratite se naosj sluzbi za korisnike. Mi snosimo odgovor-nost za ostecenja samo u slucaju pridrzavanja uputa za popravak.

1.2 Objasnjene oznaka

1.2.1 Stupnjevi opasosti

Stupnjevi upozorenja sastoje se od oznake i signalne rijeci. Signalna rijec ukazuje na ozbiljnost opasnosti.

Tablica 1: Stupnjevi opasnosti

Stupanj upozorenja Značenje
OPASNOST	Nepridržavanje poruke upozorenja rezuli-rat Če smrtnim ili teškim ozljedama.
UPOZORENJE	Nepridržavanje poruke upozorenja要考虑rezultirati smrtnim ili teškim ozljedama.
OPREZ	Nepridržavanje poruke upozorenja要考虑rezultirati lakšim ozljedama.
POZOR!	Nepridržavanje poruke upozorenja要考虑rezultirati oštećenjem imovine.

1.2.2 Oznake opasnosti

Oznake opasnosti simbolicka su reprezentacija s oznakom vrste opasnosti. U ovom Dokumentu koriste se sljedece oznake opasnosti:

Sijedeci primjerPokazuje upozorenje na strujni udar od dijelova koji provode struju. Spominje se mjera za izbegavanje opasnosti.

1.2.4 Opé oznake

U ovom dokumentu koriste se sljedec opoe oznake:

Opasnost od strujnog udara zbog dijelova koji provode struju!

Pogreske izazvane popravcima elektrichn sastavnih dijelova mogu dovesti do strujng udara!
- Isklučite uredaj iz struje na rajmanje 60 sekundi prije početka radova.
Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ilii nacionalnim propisima.

Opasnost od ozljeda zbog ostrih rubova!

• Nosite zašitne rukavice.

Opasnost od prignječenja tijekom izvodenja radova na popravcima, odžavanju, rjesavanju problema i servisiranju tešikh iPokretnih sastavnih dijelova

• Nosite zašitnu obucu.
  Osiguraje teške sastavne dijelove od pada.
  Nemojte umetati dijelove tjela uPokretne sastavn deijelove.

4.1 Zamjena brte vrata

Zahtjev:
Vrata su otvorena.

4.1.1 Uklanjanje brte vrata

1. Otpustite brtvv rata iz utora u desnom i lijevom kutu.

1. Izvucite brtvr vrata iz utora.

1. Provjerite imi li ostecenja na utoru za brtvu.

1. Ako je utor za brtu ostecen. -Obratite se sluzbi za korisnike.
2. Blago odustapanje brte vrata normalno je i ne utjece na funkciu. Pre- porucije se izravnati brvu vrata prije umetanja u uredaj.

Zagrijte brtvu vrata susilom za kosu ili vrucom vodom i ručno je oblikujte.

1. Gurnite kutove brve na vhr i dno utora.

Popravak

1. Utisnite cijelu brtvu korak po korak u ulor.

Brtva vrata je postavljena.

2021-03-10_9001631452 Autorska prava BSH Hausgeräte GmbH Stranica 38 od 697

Popravak

4.2 Zamjena ručke za vrata

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

Odvijac s utorom Noz 10 mm x 1.6 mm x 200 mm

Zahtjev:

Uredajieiskljuceniznapajanja.
Vrata su otvorena.

Postavite obratnim redoslijedom.

Popravak

4.3 Zamjena gornjeg zgloba vrata

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

Zahtjev:

Postavite obratnim redoslijedom.

Popravak

4.5 Zamjena srednejg zgloba vrata

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

Zahtjev:

Uredajieiskljuceniznapajanja.
Unutarnja oprema ureda je uklonjena.
Gornji zglobevratajeuklonjen.

4.5.1 Uklanjanje srednjeg zgloba vrata

Postavite obratnim redoslijedom.

Popravak

4.8 Zamjena police za boce

Zahtjev:
Vrata su otvorena.

4.8.1 Uklanjanje police za boce

Izvucite policu za boce.

Polica za boce je uklonjena.

4.8.2 Postavljanje police za boce

Postavite obratnim redoslijedom.

Popravak

4.9 Zamjena posude za vrata

Zahtjev:
Vrata su otvorena.

4.9.1 Uklanjanje posude za vrata

• Podignite posudu za vrata prema gore.

Postavite obratnim redoslijedom.

Popravak

4.10 Zamjena prerlagodljive posude za vrata

Zahtjev:
Vrata su otvorena.

4.10.1 Uklanjanje preragodljive posude za vrata

• Pomaknite posudu za vrata prilagodljivu po visini prema gore dok se ne opustizi drzača.

Postavite obratnim redosijedom.

Popravak

4.11 Zamjena spremnika za zamrznute namirnice

Zahtjev:
Vrata su otvorena.

4.11.1 Uklanjanje spremnika za zamrznute namirnice

Postavite obratnim redosijedom.

Popravak

4.12 Zamjena spremnika

Zahtjev:
Vrata su otvorena.

4.12.1 Uklanjanje spremnika

1. Izvadite donji sprenik hladnjaka (1). 2. Izvadite gornji sprenik hladnjaka (2).

Spremnicuuklonjeni.

Postavite obratnim redosljedom.

Popravak

Postavite obratnim redoslijedom.

Popravak

4.14 Zamjena LED usmjerenog svjetla

Specijalni alati:

Uredaj ima svjetlo LED koje ne zahtijeva odzavanje, Ta svjetla smije popravljati samo osoblje iz sluzbe za korisnike ili ovlastei nehiciari!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struj! U shcaju nepravilnog popravka moze doci do opasnosti za zivot od strujnog udara

Elektricne dielove mora popraviti kyalificirani elektricar.
Nakon popravka provedite sigurnosi test u skladu s VDE 0701 ili nationalism propisima.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode strujul

Smrt od strujnog udara

• Isklučite ureadiz iž elektrícnog napajanja majnajne 60 sekundji prije izvodnéja popravaka.

OPREZ

Ostri rubovi!

rezotine
- Nosite zaštine rukavice.

Zahtjev:

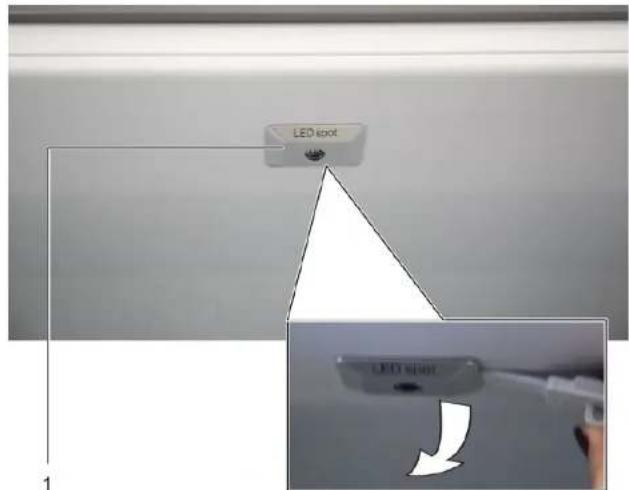

1. S pomocu specijalnog alata izvucite LED usmjereno svjelo (1).

1. Odvojite elektriche prikljucke LED usmjerenog svjetla.
   LED usmjereno svjedo je uklonjeno.

4.14.2 Postavljanje LED usmjerenog svjetla

Postavite abratnim redoslijedom.

Popravak

4.15 Zamjena LED gornjeg svjetla

Specijalni alati:

Odvijač sutorom Nož 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]

Uredaj imsvjetloLED koje ne zahtjeva odrzavanje.

A svjetla smje popravljati samo obsjbe iz sluzbe za korisnike ili ovlastei tehniciar!

Opasnost od strujnog udara zbog dijelova koji provode struju!

U slučaju nepravilnog popravka može doci do opasnosti zaŽivot od struj- nog udara

Elektricne dijelove mora popraviti kvalificirani elektricar.
Nakon popravka provedite sigurnosi test u skladu s VDE 0701 ilii nacionalm propisima.

Opasnost od strujnog udara zbog dijelova koji provode strujul

Smrt od strujnog udara

Isključite uredaj iz elektrícnog napajanja najmanje 60 sekundi prijee izvodenaja popravaka.

OPREZ

Ostri rubovi!

Porezoline

• Nosite zašitne rukavice.

Zahtjev:

Uredaj je isklučen iz napajanja.

Vrata su otvorena.

Gornja unutarnja oprema je uklonjena.

4.15.1 Uklanjanje LED svjetla

1. Pomaknite LED svjetlo ulijevo.

Elektrichi priključak LED svjetla je odvojen.

1. Otpustite kuke LED svjetla.

Popravak

1. Uklonite LED svjetlo takdo ga pomaknete prema naprijed.

LED svjetlo je uklonjeno.
4.15.2 Postavljanje gornjeg LED svjetla
Postavite obratnim redosijedom.

Popravak

4.16 Zamjena LED svjetlosne šipke

Specijalni alati:

Usisna csaica 050 mm [00342224]

Uredaj imsvjetloLEDkoje ne zahtjeva odrzavanje.

A svjetla smije popravljati samo osoblje iz sluzbe za korisnike ili ovlasteni tehniciar!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju!

U slučaju nepravilnog popravka može doci do opasnosti zaŽivot od struj- nog udara

Elektricne dijelove mora popraviti kvalificirani elektricar.

Nakon popravka provedite sigurnosi test u skladu s VDE 0701 ili nacionali npropisima.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode strujul

Smrt od strujnog udara

1. Iskličite uredaj iz elektrícnog napajania majnje 60 sekundi prije izvodenja popravaka.

OPREZ

Ostri rubovi!

Porezotine

• Nosite zašitne rukavice.

Zahtjev:

Ure'daje isklju'e niz napajanja.
Vrata su otvorena.
Police odjeljka hladnjaka su uklonjene.

4.16.1 Uklanjanje LED svjetlosne sipke

1. Postavite usisnu casicu na gornju trecinu LED svjetlosne sipke.

Popravak

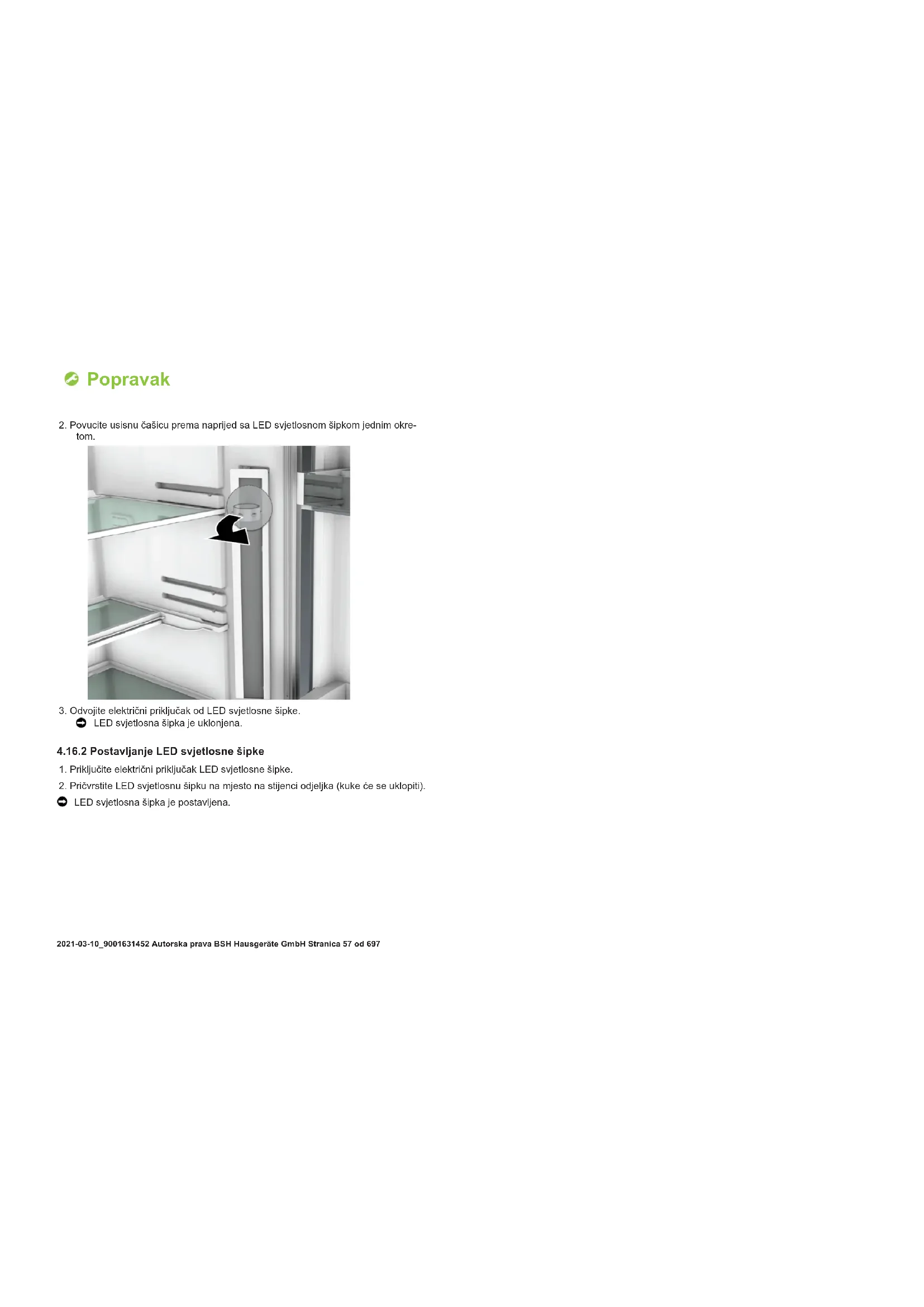

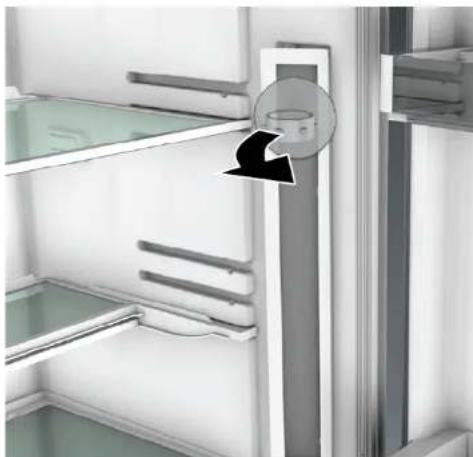

1. Povucite usisnu casicu prema naprijed sa LED svjetlosnom sikkom jegnim okre-tom.

1. Odvojite elektrichi prikljucak od LED svjetlosne sipke. LED svjetlosna sipka je ukonjena.

4.16.2 Postavljanje LED svjetlosne šipke

1. Priključite elektricki priključak LED svjetlosne šipke.
2. Pričvrstite LED svjetlosnu šipku na mjesto na stijenci odjeljka (kuke ce se uklopi).
   LED svjetlosna sipka je postavljena

Popravak

4.17 Zamjena LED usmjerenog svjetla

Specijalni alati:

Specjalni alat [00342180]
Odvija'sutorom Noz 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]

Uredaj imsvjetlo LED koje ne zahtijeva odrzavanje.
Ta svjetla smije popravljati samo obsoljbe iz sluzbe za korisnike ili ovlašeni techničari!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju!
U slučaju nepravilnog popravka može doci do opasnosti zaŽivot od struj- nog udara

Elektricne dijelove mora popraviti kvalificirani elektricar.
Nakon popravka provedite sigurnosi test u skladu s VDE 0701 il nacionaliim propisma.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode strujul Smrt od strujnog udara
Isklujcite uredaj iz elektrknot napajanajn majnane 60 sekundi prije izvodenja popravaka.

OPREZ

Ostri rubovil
Porezotine

• Nosite zašitne rukavice.

Zahtjev:

Uredaj ie sključen iz napajanja.
Vrata su otvorena.
Police odjeljka hladnjaka su uklonjene.

4.17.1 Uklanjanje LED usmjerenog svjetla

1. OtpustitePoklopacLEDusmjerenogsvjetla

1. PovucilePoklopacLEDusmjerenogsvjella prema unutra i istodobno ga gurnite prema naprijed.

Popravak

1. Odvjite modul LED usmjerenog svjela.

1. Odvojite elektrichi priključak LED usmjerenog svjetla.

4.17.2 Postavljanje LED usmjerenog svjetla

Postavite obratnim redosljedom.
