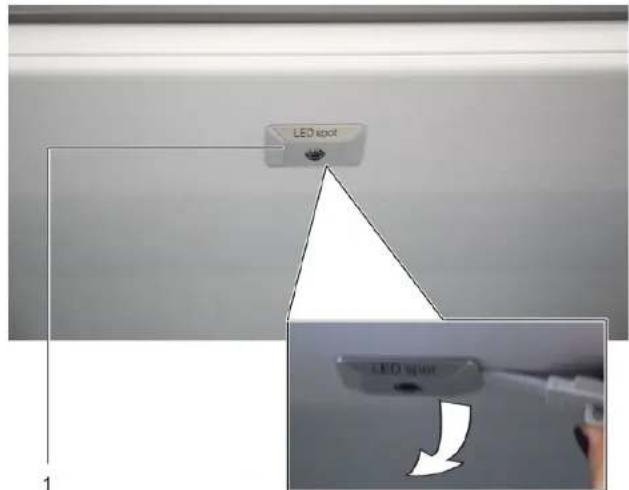

4.14 LED starmeans nomina

Speciali riki:

Ipaas darbariks [00342180]

Ierice ir LED gaismeklis, kam nav javeic apkope. So gaismekli drikst remontet tikai klienu apkalposanas dienesta pärstavis vail pilvarots tehniks!

BISTAMI

Elektrotrieciena risks spriegumaktiv daju del! Dzivbas apdraedjums nepareiza remonta izraisita elektrotriecena del

Elektriskas dalas ir jaremonté kvalificetam elektrikim. Pec remonta ierfces drosiba ir japarbauda atbilstigi noteikumiem VDE 0701 vai vsls noteikumiem.

Informacija apie remonta - Saldymo prietaiso ir saldiklio kombinacija

1 Del sio dokumento 409

1.1 Svarbi informacija 409
1.1.1 Paskirtis 409
1.2 Simboliu paaiskinimas 409
1.2.1 Pavojaus lygial 409
1.2.2 Pavoiaus simboljai 409
1.2.3 Ispejimu struktura 410
1.2.4 Bendrieji symboliai 410

Suga. 411

2.1 Bendrosios saugos instrukcijos 411
2.1.1 Visi buitiniaiprietaisai 411

Irankiairpagalbines priemonés. 412

Remontas. 413

4.1 Dureliu tarpiklio keitimas 413
4.1.1 Dureliu tarpiklio iemimas 413
4.1.2 Dureliu tarpiklio jdejimas 413

4.2 Dureliu rankenos keitimas 416
4.2.1 Dureliu rankenos nuemimas 416
4.2.2 Dureliu rankenos tvirtinimas 416

4.3 Dureliu virsutinio vyrio keitimas 417
4.3.1 Virsutinio dureliu vryio nuemimas 417
4.3.2 Virsutinio dureliu vrio uzdajimas 418
4.4 Dureliu virsutinio vyrio keitimas (dureles su ekranu) 419
4.4.1 Virsutinio dureliyrio nuemimas 419
4.4.2 Virsutinio dureliy vrio uzdejimas 420

4.5 Vidurinio dureliu vyrio keitimas 421
4.5.1 Vidurinio dureliu vyrio nuemimas 421
4.5.2 Viduriniu dureliu vryio uzdejimas 421

4.6 Apatinio dureliu vyrio keitimas 422
4.6.1 Apatinio dureliu vyrio nuemimas 422
4.6.2 Apatinio dureliu vrio uzdajimas 422

4.7 Lentynos keilimas 423

4.10 Reguliuojamos dureliu lentynos keitimas 426

4.10.1 Reguliojamos dureli lentynos iemimas 426
4.10.2 Reguliojamos dureliu lentynos idejimas 426

4.11 Saldytu maisto produktu talpyklos keitimas 427

4.11.1 Saldytu maisto produktu talpyklos isemimas 427
4.11.2 Saldytu maisto produktu talpyklos idejimas 427

4.12 Talpyklos keitimas 428

4.12.1 Talpyklos isemimas 428
4.12.2 Talpyklos idejimas 428

4.13 Istraukiamos talpyklos keitimas 429

4.13.1 Istraukiamos talpyklos isemimas 429
4.13.2 Istraukiamos talpyklos jdejimas 429

4.14 LED apsvietimo lemu tés keitimas 430

4.14.1 LED apsvietimo lemputes iemimas 430
4.14.2 LED apsvietimo lemuutes montavimas 430

4.15 Virsutinés LED keitimas 431

4.15.1 LED lemmutes iemimas 431
4.15.2 Virsutines LED lemuptes montavimas 43

4.16 Sonines pailgos LED lemputes keitimas 43

4.16.1 Sonines pailgos LED lemputes iémimas 433
4.16.2 Sonines pailgos LED lemputes montavimas 434

4.17 LED apsvietimo lemupts keitimas 435

4.17.1 LED apsvietimo lemputes iemimas 435
4.17.2 LED apsvietimo lemupts montavimas 436

Dél šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Sios remonto nuorodos padaed naudotojui pataisyri pretaisus patiens pagal galiojantj ekologinio projektavimo reglamento (2021 m. kovo men. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, jskaitant ir jspejimus bei rizika.

Jei kiltu klausimu, kreipkites j musu kientu aptarnavimo tarnyba. Mes atsakysime uz zalq tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simboliu paaiskinimas

Jspjimo lygiai susideda iš simulio ir signalinio zodzio. Signalinis zodis nurodo pavojaus sunkuma.

Ispéjimo lygis Reiksmé
A PAVOJUS	Nepaisant ispéjamojo pranešimo, ištinka mirtis arba sunküs sužalojimai.
AISPÉJIMAS	Nepaisant ispéjamojo pranešimo, gali ištiki mirtis arba sunküs sužalojimai.
A PERSPEJIMAS	Nepaisant ispéjamojo pranešimo, galimi nedideli sužalojimai.
DÉMESIO!	Nepaisant ispéjamojo pranešimo, gali būti sugadistas turtas.

Lentele 1: Pavojaus lygai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rui Siame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reiksmé
!	Bendrasis jspējamasis pranešimas
	Pavojinga elektrós jtampa
	Sprogimo pavojus
	Ipjovimo pavojus
	Prispaudimo pavojus

Dél sio dokumento

Pavojaus symbolism Reikşmè
	PavojusDSL karstu paviršu
	PavojusDSL stipraus magnetinio lauko
	PavojusDSL nejonizuojançiosios spindu- liuotès

Lentele 2: Pavojaus simboliai

1.2.3 Ispèjimu struktura

Siami dokunte pateikiami ispjimai yra standartizuotos ivaizdos ir standartizuotos strukuros

PAVOJUS

Pavojaus tipas ir saltinis!

Galimos pasekmés, jei nepaisoma pavojaus / jspejimo.

Priemonés ir draudimai pavojui isvengti

Siame pavyzdyje parodytas jspejimas,ispjantis apiie elektros smuqi del daliu su jtampa. Pamineta priemoné, kaip isvengti pavojaus.

PAVOJUS

Elektrons smugio pavojus del daliu, kuriose yra itampa! Mirtis del elektron smugio

Pries pradéamirdemonta,ne maiziau kaip priès 60 sekundziutjunkite prieraisus nuo elektris tiekimo.

1.2.4 Bendrieji symboliai

Siame dokumente naudojam tokie bendrieji simboliai:

Bendr. simbolis Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastu patarim (tik tekstas)
3	Žymi nuorodj vaizdo pamoká

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitinialia prietaisai

Elektros smugio pavojus del daiu, kuriose yra jtampal

• Elektriniu konstrukciniu daiu remonto klaidos gali sukelti elektros smug!
  Pries pradedami dirbt, ne maziau kaip pries 60 sukundzi atjunkite prietaisa nu maillinimo.
• Po remonto pasirupinkite, kad būt y atliktas saugos bandymas pagal VDE 0701 arba šyaje galiojančius reglementans.

Pavojus susiziestei j astrias briaunas!

Muvekite apsaugines pirstines.
Prispaudimo rizika remonto, einamosios technines prieziuros, sutrikim salinimo ir technines prieziuros metu del sunkiu ir judanciu konstrukciu dinu
- Avékite apsauginius batus.
- Apsaugokite sunkias konstrukcines dalis, kad jos nenukristu.
Neartinkite kuno daliq prie judanciu konstrukciniu daliu.

Rizika prietaiso saugai / veikimuil
- Naudokite tik originalias atsargines dalis.
Elektrostatiskai jautri konstrukcini diu (ESD) pazeidimo rizika!
- Nelieskite moduli, o taip pat ir ju jungci bei laidininku keliu.

Jrankiai ir pagalbinés priemonés

Paskyrimas Išsami informacija Vaizdai
Apsauginis audinys [00342013]	60 cm x 50 cm	###
Atsuktuvas su jpɔvomis	Mente 2,4 mm x 0,4 mm x 60 mm, rinkinyje [00341820]	①
Specialus [rankis [00342180]
Siurbtukas [00342224]	Ø50 mm
-Tɔr" antgalis TX20 [00340865]	6,3 mm (1/4 col.)
Atsuktuvas su jpɔvomis	Mente 10 mm x 1,6 mm x 200 mm	①

2021-03-10 9001631452 Autoriyeis priklauso,BSH Hausgerate GmbH Psl. 412 is 697

Remontas

4.1 Dureliu tarpiklio keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.1.1 Dureliu tarpiklio isemimas

1. Isimkite dureliu tarpklj is griovelio desiniajame ir kairiajame kampe.

1. Istraukite dureliq tarpkil is griovelio.

Dureliy tarpiklis isimtas.

4.1.2 Dureliu tarpiklio jedjimas

i	Naujo direliu tarpklio storis gali šiek tink skirtis nuo seno direliu tarpklio stonio. Dél to direlés vis tink užsidarys, o tarpklj bus galima naudoti ilgai.
j	Jei jusy prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkcjja véliau galima optimizuoti.
k	Nedidelès šoninès skylutés direliu tarpklyje turi savo funkcjä (reikalin-gos ventilaciçji). Tai nera gamybinis brokas.

Remontas

1. Patikrinkite griovelj, ar nera tarpki galinciu pazeisti vietu.

1. Jei tarpiklio griovelis pazeistas

2. Kreipkites j clienty aptarnavimo tamyba.

Nedidelés dureliú tarpklio deformacijos yra jprastas pozymis ir nepa-veikia tarpklio funkciniu savybiu. Pries jedant dureliú tarpklj prie

taisa, rekomenduojama jj istiesinti.

Psaldydkite durelii tarpkil plauku dziovintuvra arba karstu vandeni ir is naujo sueitike forma rankini budu.

1. Ispauskite tarpiklio kampus viršije ir apacioje j griovelj.

Remontas

1. Po truputi jspauskite ji giroveli visa taripkli.

Dureliu tarpiklis jdtas.

2021-03-10 9001631452 Autoriy teasies prikauso,BSH Hausgerate GmbH Psl. 415 is 697

Remontas

4.2 Dureliu rankenos keitimas

Specialus jrankiai.

“Torx"antgalis TX20 6,3 mm (1/4 col.) [00340865]

Atsuktuvas su ipjovomis Mente 10 mm x 1,6 mm x 200 mm

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles turi buti atidarytos.

4.2.1 Dureliq rankenos nuemimas

1. Isimkite du varztu gaubtelius (1).

2. Issukite du varztus (2).

3. Nuimkite dureliu rankena (3).

Dureliu rankena nuimta.

Antrudureliu rankenelegalimunimi tokiu paciubdu.

4.2.2 Dureliu rankenos tvirtinimas

Uzdekite atvirksia eiles tvarka.

Remontas

4.3 Dureliq virsutinio vyrio keitimas

Specialus jrankiai.

Torxtantgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaiso vidinai tvirtinimo elementai turi buuti nuimti.

4.3.1 Virsutinio dureliu vyrio nuemimas

1. Paguldykite prieta saant galines puses.

Remontas

2.1. Spustelekite virsutinio vyriangdteli abiejose pusse (1).

1. Atkelkite virsutinio vyrio dangtelj (2).
2. Pasukite vyrio dangtelj (3).
3. Nuimkite virsutinio vyrio dangtelj (4).
4. Issukite du varztus (5).
5. Nuimkite virsutinj vyrj (6).

Virsutinis vrys nuimtas.

4.3.2 Virsutinio dureliu vyrio uzdéjimas

Uzdekite atvirksia eile svarka.

Remontas

4.4 Dureliu virsutinio vyrio keitimas (durelles su ekranu)

Specialus jrankiai.

Torrantgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

Prietaisas tuributaijungtas nuomaitinimo saltinio.
Prietaisido vidinai tvirtinimo elementai turi buti nuimti

4.4.1 Virsutinio dureliy vrio nuemimas

1. Paguldykite prietaa ant galines puses.

Remontas

2.1.Nuimkite virsutinio vyrio dantelj (1).

1. Nuimkite kabeliu dézutés dangtelj (2).
2. Atjunkite elektros jungti (3).
3. Atsukite jzeminimo jungties varzt (4).
4. Nuiimkite kabelio apsauga (5).
5. Issukite varztq (6).

Virsutinis vrys nuimtas.

4.4.2 Virsutinio dureliu vyrio uzdéjimas

Uzdekite atvirksiaeilse tvarka.

Remontas

4.5 Vidurinio dureliu vyrio keitimas

Specialus jrankiai.

Torrantgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaiso vidinai tvirtinimo elementai turi buuti nuimti.
Dureliu virsutinis vrys nuimtas.

4.5.1 Vidurinio dureliy vryio nuemimas

1. Nuimkite saldytuvo skyriaus dureles (1).
2. Issukite du varztus (2).
3. Nuimkite vidurini vyrj (3).

Vidurinis vyris nuimtas.

4.5.2 Viduriniu dureliu vryio uzdejimas

Uzdekite atvirksia eile svarka.

Remontas

4.6 Apatinio durelii vyrio keitimas

Specialus jrankiai.

Torrantgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaiso vidinai tvirtinimo elementai turi buuti nuimti.
Virsutinis vrys nuimtas.
Vidurinis vrys nuimtas.

4.6.1 Apatinio dureliu vyrio nuemimas

1. Nuimkite saldiklio skyriaus dureles (1).
2. Issukite varztq (2).
3. Pasukite apatinj vyrj isore (3).
4. Nuimkite apatinj vyrj (4)

Apatinis dureliu vrys nuimtas.

4.6.2 Apatinio dureliu vyrio użdéjimas

Uzdekite atvirksia eilestvarka.

Remontas

Reikalavimas.
Dureles turi buti atidarytos.

Reikalavimas.
Dureles turi buti atidarytos.

4.8.1 Buteliu padeklo isemimas

Istraukite buteliu padekla.

Buteliu padeklas iisimtas.

4.8.2 Buteliu padeklojdjimas

Uzdekite atvirksia eles tvarka.

Remontas

4.9 Dureliu lentynos keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.9.1 Dureliu lentynos iémimas

Pakelkite dureli lentya j virsu.

4.10 Reguliuojamos durelii lentynos keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.10.1 Reguliuojamos dureliu lentynos isémimas

Kelkite reguluojamo aukscio dureli lentyq viru, kol ji atsfiksuois laikiklio.

Reguluojama dureliu lentyna isimta.

4.10.2 Reguliojamos dureli lentynos idejimas

Uzdekite atvirksia eles tvarka.

Remontas

4.11 Saldytu maisto produktu talpyklos keitimas

Reikalavimas.

Dureles turi buti atidarytos.

4.11.1 Salytu maisto produktu talpyklos isemimas

1. Istraukite saldytu maisto produktu talpykla iki pat galo (1).
2. Isimkite maisto produktu talpykla (2).

Saldyta maisto produkty talpykla isimta.

4.11.2 Saldytu maisto produktu talpyklos jedimas

Uzddekite atvirksica eilestvarka.

Remontas

4.12 Talpyklos keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.12.1 Talpyklos isemimas

1. Istraukite apatine saldytuvo talpykla (1). 2. Istraukite virsutine saldytuvo talpykla (2).

Talpyklos išimihtos.

4.12.2 Talpyklosjdijamas

Uzddekite atvirksica eilestvarka.

Remontas

4.13 Istraukiamos talpyklos keitimas

Reikalavimas.
Dureles tuributiatidarytos.

4.13.1 Istraukiamos talpyklos isemimas

1. Istraukite istraukiama talpykla iki pat galo (1).
2. Isimkite istraukiamatpyklq (2).

Istraukiama talpykla isimta.

4.13.2 Istraukamos talpyklos jdejimas

Uzdekite atvirksia eiles tvarka.

Remontas

4.14 LED apšviétrimo lemputés keitimas

Specialus jrankiai.

Specialus Jrankis [00342180]

Jusprietaisjngta technines prieiros nereikalaujanti LED lemuTe. Sia lemput gali taisytk ikt kiptamavimo tarnybos specialiatariba jgaloti technikai!

PAVOJUS

Elektros smugio pavojus del daliq, kuriose yra itampa!

Pavojus gyvybei del elektros smugio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.

Po remonto pasirupinkite, kad butu atliktas saugos bandymas pa

gal VDE 0701 arba salyje gaijoanjcius reglamentus.

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampal

Mirtis del elektros smugio

Pries pradedami remonta, ne maziau kaip pries 60 sekundziu at

junkite prietaisus nuo elektros tiekimo.

PERSPEJIMAS

Astrios briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles turi bui atidarytos.

4.14.1 LED apsvietimo lemutes isemimas

1. Pasinaudokite specialiu jrankiu ir isimkite LED apsvietimo lempute (1).

1. Atjunkite elektros LED apsvietimo lemputes jungtis.

LED apsvietimo lempute iismta.

4.14.2 LED apsvietimo lemuptes montavimas

Uzdekite atvirksia eilestvarka.

Remontas

4.15 Virsutinés LED keitimas

Specialus jrankiai.

Atsuktuvas su jpovomis Mente 2,4 mm x 0,4 mm x 60 mm, ri- nkinje [00341820]

Jusprietaisrejngta technines priezuiros nereikalaujanti LED lempute. Sia lemput gali taisytki kntuaptarnvimo tarnybos specialistai arba jgaloti techniak!

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampa!

Pavojus gvybei del elektros smugno netinkamo remonto atveju.

Electructure data remonitored tan rVumittct, electructur. Pore remontas pitrasipinkite, kad butu atllktas saugos bandymas pagal VDE 0701 arba salyje galojancius reglamentus.

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampal

Mirtis del elektros smugio

Priespademari remonta,ne maziau kaip pries 60 sekundziutj atjunkite prietaisus nuo elektros tiekimo.

PERSPEJIMAS

Astrios briaunos!

Galima jsipjauti

Muvekite apsaugines pirstlines.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles turi buti atidarytos.
Virsutinia vidinial tvirtinimo elementai turi buti nuimti.

4.15.1 LED lemputes iémimas

1. Perkelkite LED lempute j kaire.

LED elektrós jungtis turi būti atjungta.

1. Atleiskite LED lemputes kabliukus.

Remontas

1. Isimkite LED lempute, perkeldami ja j priekj.

LED lemputé isimta.
4.15.2 Virsutinés LED lemuptés montavimas
Uzdekite atvirksia eils tvarka.

Remontas

4.16 Sonines pailgos LED lemputés keitimas

Specialus jrankiai.

Siurbtukas 50mm [00342224]

Jusprietaisre jrengta technines prieiros nereikalaujanti LED lemuTe. Sia lemput gali taisy ti tik kntu aptamavimo tarnybos specialiatariba jgaloti technikai!

PAVOJUS

Elektrós smúrgo pavojos dél daliu, kurioye rza i tampa! Pavojos gyvybei dél elektrós smúrgo netinkamo remonto a

Elektrines dalis remontuoti turk kvalifikuoti elektrikai.

Po remonto pasirupinkite, kad butu allitkaos saugos bandymas pagal VDE 0701 arba saljye galojanjius reglementans.

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampal Mirtis del elekros smugio

Pries pradedami remonta, ne maziau kaip pries 60 sekundziutjunkite prieraisu nuo elektris tiekimo.

PERSPEJIMAS

Astrios briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles tuributi atidarytos.
Saldytuvo skyriaus lentynos išimits.

4.16.1 Sonines pailgos LED lemmutes isemimas

1. Philipdykite siurbtuka prie virsutinnes pailgos LED sonines lemuptes virsutinio trecdalio.

Remontas

1. Patraukite siurbtuka kartu su prikeye pailga LED šonine lempute vienu sukamuju judesiu.

1. Atjunkite sonines pailgos LED lemputes elektros jungti. Sonines pailgos LED lemputes elektros jungtis.

4.16.2 Sonines pailgos LED lemuptes montavimas

1. Prijunkite sonines pailgos LED lemputés elektrós juntgj.
2. Pritvirtinkite sonine pailga LED lempute i jai skirta vieta skyrelio sieneleje (uzfik-suokite kabliukus).

Sonine pailga LED lempute sumontuota.

Elektros smugio pavojus del daliu, kuriose yra jampa!

Pavojus gyvybei del elektros smugio netinkamo remonto atveju

Elektrines dalis remontuoti turi kavalifikuoti elektrikai.
Po remonto pasiripinkitek, kad batu atlitasas saugos bandymas pagal VDE 0701 arba salyge galoianci reglamentus.

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampal

Mirtis del elektros smugio

Pries pradéamanti remonta, ne maziau kaip priés 60 sekundziut junkite prieraisus nuo elektros tieklimo.

PERSPEJIMAS

Astrios briaunos!
Galima jsipjauti
Muvekite apsaugines pirstines.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles turi buti atidarytos.
Saldytuvo skyriaus lentynos isimtos.

4.17.1 LED apsvietimo lemu tés iémimas

1. Atleiskite LED apsvietimo lemputes dangtelj.

1. Patraukite LED apsvietimo lemuits dangtij vidu ir tuo pat metu paspauskite j priekj.

Remontas

1. Atkabinkite LED apsvietimo lemputes modulj.

1. Atjunkite LED apsvietimo lemputes elektros jungti.

LED apsvietimo lempute isimta.

4.17.2 LED apšviétrimo lemputés montavimas

UZdekite atvirkscia eilestvarka.
