89063 - Pora Power Craft - Ilmainen käyttöohje ja opas

Tuotetyyppi	Johdollinen sähköpora
Merkki	Power Craft
Malli	89063
Virtalähde	AC 120V, 60Hz
Moottorin teho	700 W
Kuormittamaton nopeus	0-3000 RPM, säädettävä nopeusliipaisin
Istukan tyyppi	Avaimeton, 1/2-tuumaa (13 mm)
Poraussyvyys (puu)	Jopa 40 mm
Poraussyvyys (teräs)	Jopa 13 mm
Poraussyvyys (kivi)	Jopa 16 mm
Momenttiasetukset	22+1 kytkinasetusta ruuvaukseen
Eteenpäin/Taaksepäin	Kyllä, lukituspainikkeella
Apukahva	Sivukahva sisältyy kahden käden ohjaukseen
Syvyydenrajoitin	Säädettävä syvyystanko
Paino	1,7 kg (3,7 lbs)
Mitat (P x L x K)	280 x 65 x 200 mm
Johdon pituus	2,5 m
Suojausluokka	Luokka II (kaksoiseristetty)
Mukana tulevat tarvikkeet	Poranteräsarja (5 kpl), ruuvimeisselin teräsarja, kantolaukku
Huolto	Puhdista kuivalla liinalla; tarkista hiiliharjat säännöllisesti
Turvaominaisuudet	Lukituskytkin, ylikuumenemissuoja
Korjattavuus	Varaosia saatavilla (harjat, istukka, kytkin); käyttäjän huollettavissa
Takuu	2 vuoden rajoitettu valmistajan takuu

Usein kysytyt kysymykset - 89063 Power Craft

Kuinka vaihdan poranterän Power Craft 89063 -poraan?

Vaihtaaksesi poranterän, varmista että pora on irrotettu verkkovirrasta. Pidä istukan renkaasta ja kierrä istukan holkkia vastapäivään avataksesi leukoja. Aseta terä, kiristä istukka myötäpäivään käsin, kunnes se on tiukka. Avaimettomissa istukoissa voit myös käyttää poran liipaisimen lukitusta pitämään istukan paikallaan kiristyksen aikana.

Mikä on suurin poraussyvyys puussa?

Power Craft 89063 pystyy poraamaan jopa 40 mm pehmeään puuhun. Kovapuulle vähennä nopeutta ja käytä terävää kärkiporanterää ylikuumenemisen välttämiseksi.

Voinko käyttää tätä poraa ruuvaukseen?

Kyllä, porassa on 22+1 momenttiasetusta, jotka säätävät kytkintä estääkseen ruuvien ylikiristyksen. Aseta kytkinrengas pienemmälle numerolle pienempiä ruuveja varten ja lisää tarvittaessa.

Miksi pora pysähtyy äkillisesti käytön aikana?

Tämä voi johtua ylikuumenemissuojan aktivoitumisesta. Moottori vetää suurta virtaa raskaassa kuormituksessa, jolloin sisäinen termostaatti katkaisee virran estääkseen vaurioita. Anna poran jäähtyä 10-15 minuuttia ennen jatkamista.

Kuinka vaihdan hiiliharjat?

Irrota pora verkkovirrasta. Paikanna harjanpitimet moottorin kotelon sivuilla. Käytä ruuvimeisseliä poistaaksesi suojuksen, liu'uta kuluneet harjat ulos ja aseta uudet (saman kokoiset) tilalle. Kiinnitä suojukset takaisin. Käytä poraa muutama minuutti harjojen asettumiseksi.

Millaista voiteluainetta minun tulisi käyttää istukkaan?

Käytä kevyttä koneöljyä tai valkoista litiumrasvaa. Laita pieni tippa istukan leukojen sisään ja avaa/sulje istukkaa useita kertoja levittääksesi. Älä voitele liikaa.

Onko sivukahva tarpeellinen?

Sivukahva tarjoaa paremman hallinnan ja turvallisuuden, erityisesti porattaessa suuria reikiä tai koviin materiaaleihin. Se vähentää riskiä, että pora pyörähtää kädestäsi, jos terä juuttuu.

Voiko tätä poraa käyttää metalliin?

Kyllä, käytä nopeateräksisiä (HSS) kierretieriä ja hidasta nopeutta. Levitä leikkausöljyä vähentääksesi lämpöä ja pidentääksesi terän käyttöikää. Aloita keskipisteellä porauksen harhailun estämiseksi.

Mitä lukituspainike tekee?

Lukituspainike pitää poran käynnissä jatkuvasti ilman liipaisimen painamista. Paina liipaisinta, paina sitten sivulla olevaa painiketta. Vapauttaaksesi, paina ja vapauta liipaisin.

Kuinka puhdistan ja huollan poran?

Jokaisen käytön jälkeen pyyhi ulkopinta kuivalla liinalla. Pidä tuuletusaukot puhtaina pölystä. Tarkista virtajohto säännöllisesti vaurioiden varalta. Säilytä kuivassa paikassa. Syvempää puhdistusta varten käytä paineilmaa puhaltaaksesi roskat moottorin kotelosta.

KÄYTTÖOHJE 89063 Power Craft

Valmistettu Kiinan kansantasavallassa

6001 - Yongkang Shunyang Power Machinery Factory, Zhejiang Yhteisön tuoja:

HP Værktøj A/S

DK-7080 Børkop

Tanska

Kaikki oikeudet pidätetään. Tämän käyttöohjeen sisältöä ei saa jäljentää kokonaan eikä osittain millään tavalla sähköisesti tai mekaanisesti, esimerkiksi valokopioimalla tai -kuvaamalla, kääntää tai tallentaa tiedontallennus- ja hakujärjestelmään ilman HP Værktøj A/S:n kirjallista lupaa.

Hergestellt in P.R.C.

6001 - Yongkang Shunyang Power Machinery Factory, Zhejiang EU-Importeur:

HP Værktøj A/S

7080 Børkop

Dänemark

Saat maaporasta suurimman hyödyn, kun luet käyttöohjeen ja turvallisuusohjeet läpi ennen poran käyttöönottoa. Säilytä tämä käyttöohje, jotta voit tarvittaessa palauttaa mieleesi maaporan toiminnot.

Tekniset tiedot

Iskutilavuus: 43 cm

3

Moottorin teho: 1,5 kW

Poran nopeus: 170 kierr./min

Polttoainesäilion tilavuus: noin 0,9 l

Polttoaine: öljy/bensiiniseos 4 %

Vaihteistoöljy: SAE 80-90

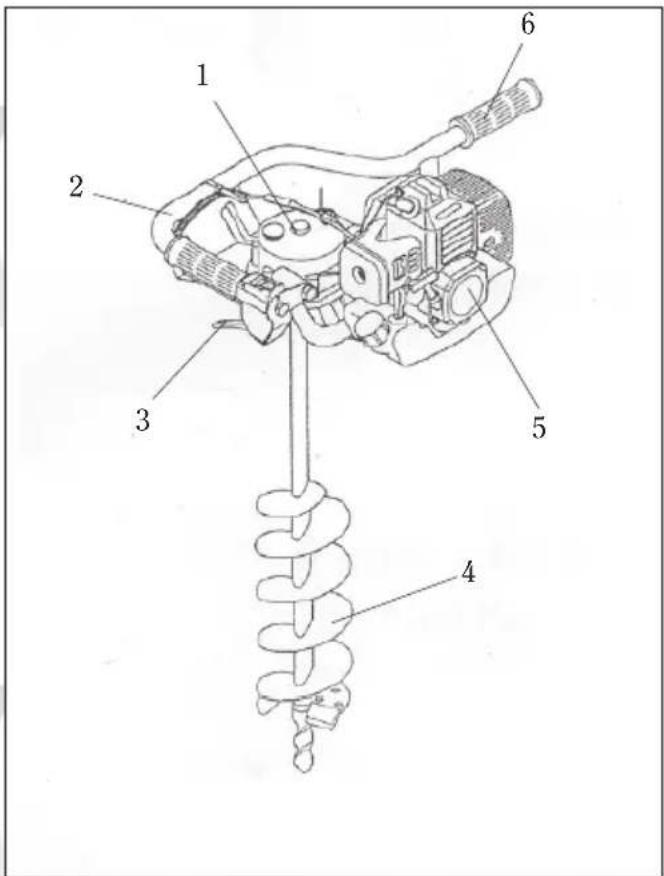

Maasahan osat

1) Vaihdelaatikko
2) Kahva
3) Kaasukahva
4) Pora
5) Moottori
6) Tukikahva
7) Turvakatkaisin
8) Käynnistyskytkin
9) Esirikastin
10) Käynnistyskahva
11) Polttoainesäiliön kansi
12) Rikastin

Moottori toimii öljysekoitteisella bensiinillä. Älä koskaan täytä polttoainesäiliötä puhtaalla bensiinillä, dieselpolttoaineella, petrolilla tai muilla polttoaineilla.

Polttoaine sekoitetaan 1 osasta 2-tahtiöljä ja 25 osasta lyijytöntä 95-oktaanista bensiiniä.

Varmista, että bensiini ja öljy on sekoitettu kunnolla ennen täyttöä.

Varmista riittävä ilmanvaihto polttoaineen sekoittamisen ja lisäämisen aikana.

Säilytä polttoaine bensiinin säilytykseen tarkoitetussa astiassa, jossa on selvät merkinnät. Pidä polttoaineastia lasten ulottumattomissa.

Kuivaa mahdollisesti läikkynyt polttoaine kuivalla liinalla polttoainesäiliön täyttämisen jälkeen.

Älä tupakoi tai sytytä tulta, kun lisäät polttoainesäiliöön polttoainetta ja käytät maaporaa.

Älä koskaan lisää polttoainetta, kun moottori on käynnissä.

Älä koskaan lisää polttoainetta suljetussa tilassa. Älä lisää liikaa polttoainetta, koska läikkyminen aiheuttaa palovaaran.

Tarkista, että polttoainesäiliön korkki on kunnolla kiinni, sillä polttoainevuodot voivat aiheuttaa palovaaran.

Moottorin osat kuumenevat käytössä. Älä koske niihin. Älä jätä maaporaa helposti syttyvien materiaalien (kuiva ruoho, kuivuneet lehdet jne.) päälle, kun moottori on lämmin.

Maaporaa saa käyttää vain ulkona. Pakokaasuissa on häkää ja hiilivetyjä, joiden hengittäminen on hengenvaarallista ihmisille ja eläimille.

Älä käytä maaporaa vesi- tai lumisateessa.

Käytä aina kuulosuojaimia, suojalaseja, suojavaatteita ja turvakenkiä käyttäessäsi maaporaa.

Älä koskaan käytä maaporaa, jos kaasukahva tai turvakatkaisin ei toimi kunnolla. Älä peitä turvakatkaisinta tai estä muulla tavoin sen toimintaa.

Älä käynnistä moottoria, jos ilmansuodatinta ei ole asennettu tai jos äänenvaimennin on viallinen.

Noudata aina kaikkia moottorin kunnossapito-ohjeita, jotka on lueteltu kohdassa „Puhdistus ja kunnossapito“.

Varaudu siihen, että maapora voi täristä voimakkaasti tai potkaista takaisinpäin, jos osut kiveen, juuriin tai muihin maassa piileviin koviin materiaaleihin.

Varo poraamasta vahingossa sähkö- tai puhelinkaaapeleihin, jätevesiputkiin tms.

Kokoaminen ja valmistelut

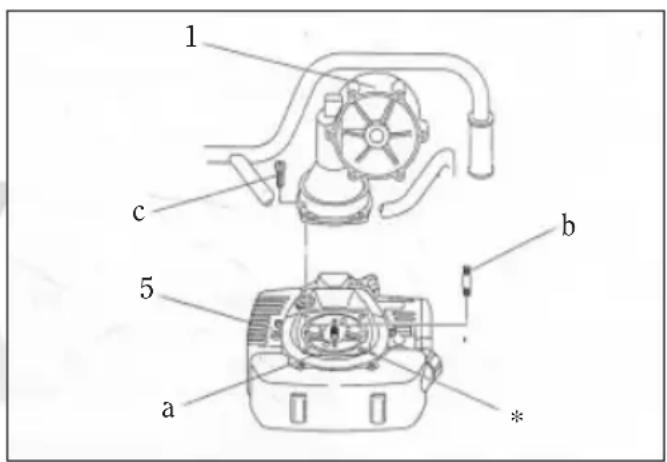

Moottorin ja vaihdelaatikon kokoaminen

Aseta moottori (5) puhtaalle ja pehmeälle alustalle kytkentälevy (s) ylöspäin.

Kiinnitä varsiruuvi (b) tähdellä (*) merkittyyn reikään moottoriosaan.

Aseta vaihdelaatikko (1) moottorin päälle ja kiristä varsiruuvin mutteri.

Kiinnitä vaihdelaatikko moottoriin kolmen muun pultin (c) avulla. Kiristä pultit ja mutterit turvallisesti ja yhtä kireälle.

SUOMI

KÄYTTÖOHJE

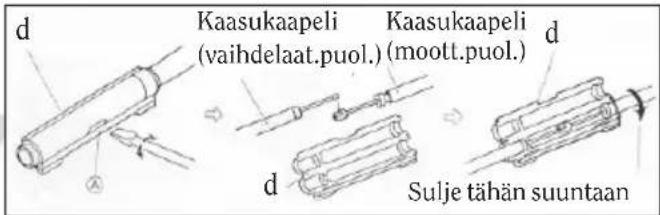

Kaasukaapelin kokoaminen

Avaa liitosmuhvi (d) varovasti uraruuvitaltalla. Irrota liitosmuhvi kaapelista.

Yhdistä kaapelien johtimet ja aseta liitosmuhvi takaisin paikalleen. Purista liitosmuhvia niin, että ylä- ja alaosa napsahtavat yhteen.

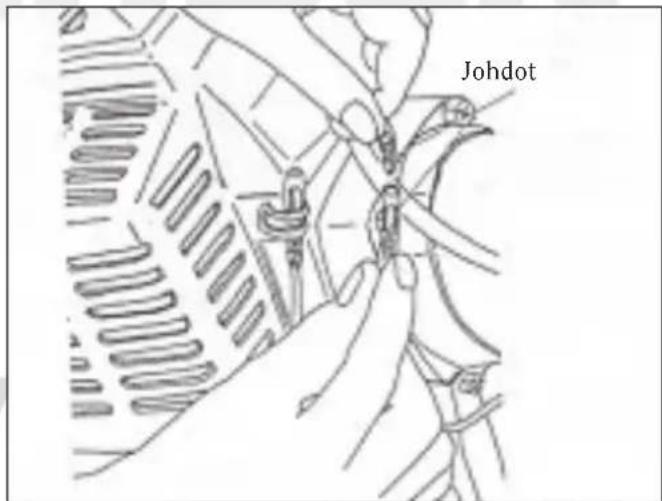

Johtojen kokoaminen

Yhdistä moottorin ja vaihdelaatikon väliset johdot värikoodien mukaan.

Kaasukaapelin kokoaminen

Johtojen kokoaminen

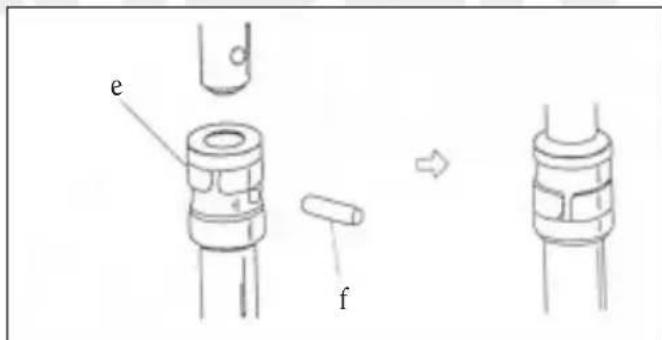

Poran ja vaihdelaatikon kokoaminen

Poran ja vaihdelaatikon kokoaminen

Työnnä poran kiristysvannetta (e) ylöspäin ja vedä sokka (f) ulos reiästä.

KÄYTTÖOHJE

Työnnä poran akseli moottorin akseliin niin, että akselien reiät ovat kohdakkain.

Työnnä sokka reikien läpi. Työnnä kiristysvanne paikalleen.

Moottorin käynnistys ja pysäytys

Kylmän moottorin käynnistys

Aseta käynnistyskytkin (8) asentoon „RUN“.

Työnnä rikastinpainike (12) asentoon „OFF“.

Paina esirikastinta 10 kertaa, jotta polttoainetta virtaa kaasuttimeen.

Tartu kahvaan (2) ja paina kaasukahvaa (3) ja turvakatkaisinta (7).

Vedä käynnistyskahvaa (10) ulos noin 10 cm, kunnes tunnet vastuksen.

Vedä käynnistyskahvaa ulos voimakkain nykäisyin, kunnes moottori käynnistyy.

Työnnä rikastimen painike asentoon „ON“, kun moottori on käynyt muutamia sekunteja.

Paina kaasukahvaa (12) kevyesti ja anna moottorin lämmetä hieman tyhjäkäyntiä suuremmalla kierrosnopeudella. Työnnä rikastimen vipu kokonaan sisään.

Lämpimän moottorin käynnistys

Lämmin moottori käynnistetään samalla tavalla kuin kylmä moottori sillä erolla, että rikastinta ei tarvitse käyttää.

Moottorin pysäytys

Vapauta kaasukahva ja anna moottorin käydä pari minuuttia tyhjäkäynnillä.

Aseta käynnistyskytkin asentoon OFF.

Puhdistus ja kunnossapito

Puhdista maapora pyyhkimällä sen ulkopuoli kostealla liinalla. Tarkista, ettei ilmanvaihtoaukoissa ole likaa.

Ilmansuodattimen puhdistus

Irrota ilmansuodatin löysäämällä sormiruuvia ja

irrottamalla suodattimen suojus. Puhdista suodattimen suojus ja suodatinelementti paineilmalla ja asenna takaisin paikoilleen. Jos suodatinosan puhdistus ei onnistu, vaihda suodatinosa.

Sytytystulpan puhdistus

Irrota sytytystulppa tulppa-avaimella ja poista kerrostumat sytytystulpasta teräsharjalla. Tarkista, että elektrodien etäisyys on 0,6–0,7 mm, ja säädä etäisyyttä, jos näin ei ole.

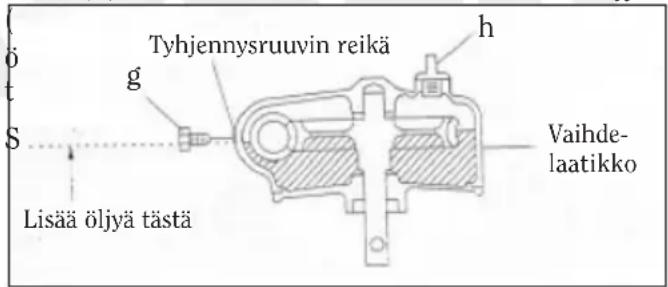

Vaihteistoöljyn vaihtaminen

Vaihteistoöljy on vaihdettava aina 25 käyttötunnin jälkeen.

Öljyn valuttaminen on helpointa sen ollessa lämmintä.

Irrota vaihdelaatikon tyhjennysruuvi (g) ja valuta öljy tarkoitukseen sopivaan säiliöön. Käytetty vaihteistoöljy on hävitettävä paikallisten jätehuoltomääräysten mukaisesti.

Aseta maapora pystyasentoon ja irrota öljysäiliön kansi (h). Kaada noin 250 ml uutta vaihteistoöljyä

Vaihteistoöljyn vaihtaminen

KÄYTTÖOHJE

Ympäristönsuojelutietoja

HP Værktøj A/S pyrkii valmistamaan ympäristöystävällisiä sähkö- ja elektroniikkatuotteita ja haluaa edistää ympäristölle vahingollisten jätteiden turvallista hävittämistä.

Terveellisellä ympäristöllä on suuri merkitys meille kaikille. Sen vuoksi olemme asettaneet tavoitteeksemme pitää tiukasti kiinni EU:n kyseistä aluetta koskevissa aloitteissa esittämistä vaatimuksista turvaamalla sellaisten sähkölaitteiden asianmukaisen keräyksen, käsittelyn, kierrätyksen ja hävittämisen, jotka voivat muutoin olla vahingollisia ympäristölle. Tämä tarkoittaa myös sitä, että tuotteemme eivät sisällä seuraavia kemikaaleja ja aineita:

• Lyijy
• Elohopea
• Kadmium
• Kuusiarvoinen kromi
• PBB (polybromatut bifenylylit) (palonestoaineita)
• PBDE (polybromatut difenyylieetterit) (palonestoaineita)

HP Værktøj A/S on ylpeä tukiessaan EU:n ympäristöaloitteita puhtaamman ympäristön edistämiseksi, ja vakuutamme täten, että tuotteemme täyttävät RoHS-direktiivin (2002/95/EU) vaatimukset.

COMPLIANT™

INSTRUCTION MANUAL

Introduction

CE-merkki myönnetty: 2008

Ilmoittaa omalla vastuullaan, että:

On valmistettu seuraavien direktiivien mukaisesti:

98/37/ETY: Konedirektiivi liitteineen ja korjauksineen.

06/95/ETY: Matalajännitedirektiivi.

89/336/ETY: EMC-direktiivi + (korjauksineen 93/68/ETY)
