89063 - Borrmaskin Power Craft - Gratis bruksanvisning och manual

Produkttyp	Sladdad elektrisk borrmaskin
Märke	Power Craft
Modell	89063
Strömkälla	AC 120V, 60Hz
Motoreffekt	700 W
Tomgångsvarvtal	0-3000 varv/min, variabel hastighetskontroll
Borrchuckstyp	Nyckellös, 1/2 tum (13 mm)
Borrkapacitet (trä)	Upp till 40 mm
Borrkapacitet (stål)	Upp till 13 mm
Borrkapacitet (murverk)	Upp till 16 mm
Vridmomentinställningar	22+1 kopplingsinställningar för skruvdragning
Framåt/Bakåt	Ja, med låsknapp
Extra handtag	Sidohandtag ingår för tvåhandsmanövrering
Djupstopp	Justerbar djupstång
Vikt	1,7 kg (3,7 lbs)
Mått (LxBxH)	280 x 65 x 200 mm
Sladdlängd	2,5 m
Skyddsklass	Klass II (dubbelisolerad)
Medföljande tillbehör	Borrset (5 st), skruvmejselbitset, förvaringsväska
Underhåll	Rengör med torr trasa; kontrollera kolborsten regelbundet
Säkerhetsfunktioner	Avstängningsknapp, termiskt överbelastningsskydd
Reparerbarhet	Reservdelar finns (borstar, chuck, strömbrytare); användarservicebar
Garanti	2 års begränsad tillverkargaranti

Vanliga frågor - 89063 Power Craft

Hur byter jag borr på Power Craft 89063?

För att byta borr, se till att borrmaskinen är urkopplad. Håll chuckringen och rotera chuckhylsan moturs för att öppna backarna. Sätt i borret, dra sedan åt chucken medurs för hand tills det är säkert. För nyckellösa chuckar kan du även använda borrens avtryckarlås för att hålla medan du drar åt.

Vad är den maximala borrdjupet i trä?

Power Craft 89063 kan borra upp till 40 mm i mjukt trä. För hårt trä, minska hastigheten och använd ett skarpt centrumborr för att undvika överhettning.

Kan jag använda denna borrmaskin för skruvdragning?

Ja, borrmaskinen har 22+1 vridmomentinställningar som justerar kopplingen för att förhindra överskruvning. Ställ in kopplingsringen på ett lägre nummer för mindre skruvar och öka vid behov.

Varför stannar borrmaskinen plötsligt under användning?

Detta kan bero på att termiskt överbelastningsskydd aktiveras. Motorn drar hög ström under tung belastning, vilket får den interna termostaten att stänga av för att förhindra skador. Låt borrmaskinen svalna i 10-15 minuter innan du fortsätter.

Hur byter jag kolborsten?

Koppla ur borrmaskinen. Hitta borsthållarna på sidorna av motorhuset. Använd en skruvmejsel för att ta bort locket, skjut ut de slitna borstarna och sätt i nya (samma storlek). Sätt tillbaka locken. Kör borrmaskinen i några minuter för att sätta borstarna på plats.

Vilken typ av smörjmedel ska jag använda till chucken?

Använd en lätt maskinolja eller vit litiumfett. Applicera en liten droppe inuti chuckens backar och öppna/stäng chucken flera gånger för att fördela. Översmörj inte.

Är sidohandtaget nödvändigt?

Sidohandtaget ger bättre kontroll och säkerhet, speciellt vid borrning av stora hål eller i hårda material. Det minskar risken för att borrmaskinen snurrar ur handen om borret fastnar.

Kan jag använda denna borrmaskin på metall?

Ja, använd höghastighetsstål (HSS) spiralborr och låg hastighet. Applicera skärvätska för att minska värme och förlänga borrets livslängd. Börja med en centrumpunkt för att förhindra att borret vandrar.

Vad gör låsknappen?

Låsknappen håller borrmaskinen igång kontinuerligt utan att hålla avtryckaren. Tryck på avtryckaren, tryck sedan på knappen på sidan. För att släppa, tryck in och släpp avtryckaren.

Hur rengör och underhåller jag borrmaskinen?

Efter varje användning, torka av utsidan med en torr trasa. Håll ventilationsöppningarna fria från damm. Kontrollera regelbundet sladden för skador. Förvara på torr plats. För djupare rengöring, använd tryckluft för att blåsa ut smuts från motorhuset.

BRUKSANVISNING 89063 Power Craft

Alla rättigheter förbehålles. Innehållet i denna bruksanvisning får inte under några villkor, varken helt eller delvis, återges med hjälp av elektroniska eller mekaniska hjälpmedel, som t.ex. foto-kopiering eller fotografering, ej heller översättas eller sparas i ett informationslagrings- och informationshämtningssystem, utan skriftligt medgivande från HP Værktøj A/S.

Ikke bruk jordboret när det regner eller snør.

Montering av gasskabel

Åpne monteringsklemmen (d) forsiktig ved hjelp av en skrutrekker med like spor. Ta monteringsklemmen av kabelen.

Montering av ledninger

Montering av gasskabel

Montering av ledninger

Oljen flyter best när den er varm.

Skru dreneringsskruen (g) av girkassen, og la oljen renne ut i en passende beholder. Den brukte giroljen må kastes i henhold til reglene for avfallshåndtering som gjelder i din kommune.

För att du ska få så stor glädje som möjligt av din nya jordborr rekommenderar vi att du läser denna bruksanvisning och de medföljande säkerhetsföreskrifterna innan du börjar använda jordborren. Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om de olika funktionerna igen.

Tekniska specifikationer

Slagvolym: 43 cm

3

Motoreffekt: 1,5 kW

Borrens hastighet: 170 v/min

Kapacitet, bränsletank: ca. 0,9 l

Bränsle: Oljeblandad bensin 4 %

Växellådsolja: SAE 80-90

Jordborrens delar

Säkerhetsföreskrifter

Motorn kräver oljeblandad bensin. Fyll därför aldrig blyhaltig bensin, diesel, fotogen eller liknande i tanken.

Bränslet ska blandas med 1 del tvåtaktsolja och 25 delar 95-oktanig blyfri bensin.

Se till att bensinen och oljan är blandade ordentligt före påfyllning.

Se till att ventilationen är tillräcklig när du blandar och fyller på bränsle.

Bränslet ska förvaras otillgängligt för barn i en tydligt markerad och godkänd behållare.

Torka bort eventuellt spill med en torr trasa när du har fyllt på bränsle.

Det är förbjudet att röka och tända eld under påfyllning av bränsle eller när jordborren används.

Fyll aldrig på bränsle när motorn är igång.

Fyll aldrig på bränsle i ett stängt rum.

Fyll inte på för mycket bränsle eftersom det medför brandfara.

Kontrollera att tanklocket sluter tätt eftersom bensinläckage kan medföra brandfara.

Motorns delar blir varma under användning. Undvik att röra vid motorns delar och låt inte jordborren ligga på lättantändligt material (torrt gräs, vissna löv etc.), så länge motorn är varm.

Jordborren får bara användas utomhus. Avgaserna innehåller kolmonoxid och kolväten, som är livsfarliga för både människor och djur att inandas.

Använd inte jordborren när det regnar eller snöar.

Använd alltid hörselskydd, skyddsglasögon, arbetsbyxor och skyddsskor när du använder jordborren.

Använd aldrig jordborren om gasreglaget och säkerhetsbrytaren inte fungerar korrekt. Du får inte blockera eller på annat sätt sätta säkerhetsbrytaren ur funktion.

Starta aldrig motorn om luftfiltret inte är monterat eller om ljuddämparen är trasig.

Följ alltid samtliga underhållsinstruktioner för motorn i avsnittet Rengöring och underhåll.

Var uppmärksam på att jordborren kan skaka kraftigt eller slå tillbaka om du träffar en sten, rötter eller annat hårt material i jorden.

Var försiktig så att du inte av misstag borrar i el- och telefonkablar, avloppsrör eller liknande.

Montering och förberedelse

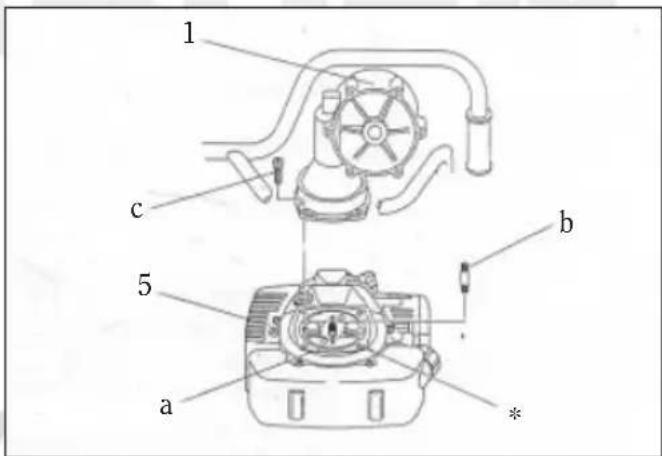

Fastsättning av motor och växellåda

Lägg motorn (5) på ett rent och mjukt underlag med kopplingsplattan (a) uppåt.

Skruva fast stiftskruven (b) i hålet som är markerad med (*) på motordelen.

Lägg växellådan (1) på motorn, och skruva fast muttern på stiftskruven.

Skruva fast växellådan på motorn med hjälp av de 3 övriga bultarna (c), och spänn fast bultarna och muttern ordentligt och jämnt.

SVENSKA

BRUKSANVISNING

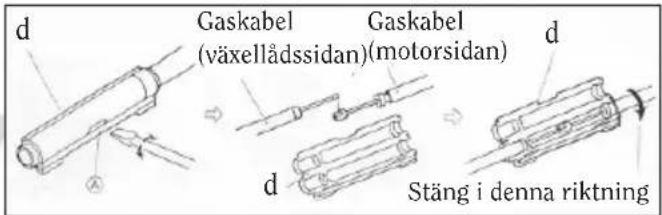

Fastsättning av gaskabel

Öppna försiktigt kabelmuffen (d) med en rak skruvmejsel. Ta av kabelmuffen från kabeln.

Anslut vajern i de två kablarna och sätt på kabelmuffen igen. Kläm ihop kabelmuffen tills över- och underdelen klickar ihop.

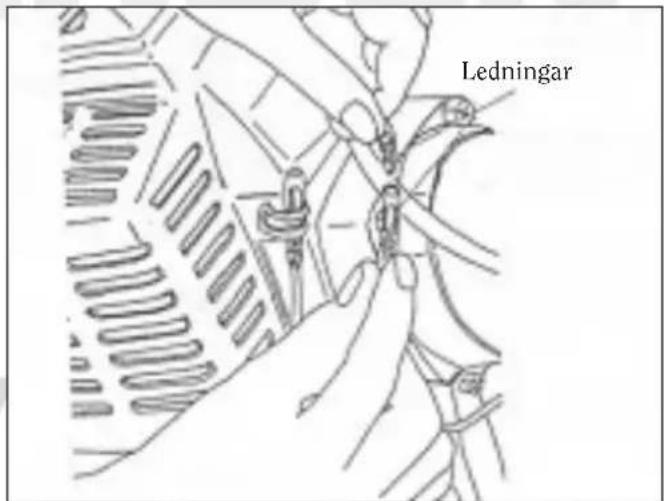

Fastsättning av ledningar

För ihop kabelfästena på ledningarna mellan motorn och växellådan enligt färgkoderna.

Fastsättning av gaskabel

Fastsättning av ledningar

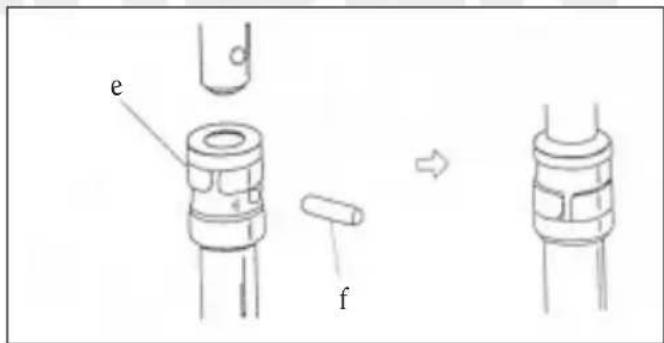

Fastsättning av borr och växellåda

För upp klämbandet (e) på borren, och dra läsningssplinten (f) ut ur hålet.

För in borrens axel över motoraxeln, och se till att hålen i axlarna sitter mitt för varandra.

För läsningssplinten genom hålen, och sätt fast klämbandet.

Fastsättning av borr och växellåda

BRUKSANVISNING

Starta och stanna motorn

Start av kall motor

Sätt startkontakten (8) i läget "RUN".

För chokeknappen (12) till läge "OFF".

Tryck 10 gånger på flödesknappen för att leda bränsle till förgasaren.

Ta tag i handtaget (2) och tryck in gashandtaget (3) och säkerhetsbrytaren (7).

När motorn har varit igång i några sekunder ska du trycka chokeknappen till läget "ON".

Tryck in gasreglaget (12) lätt och låt motorn värma upp vid lätt förhöjt varvtal i förhållande till tomgång. Skjut in chokereglaget helt.

Start av varm motor

En varm motor startas på samma sätt som en kall med den skillnaden att du inte behöver flytta chokeknappen.

Stanna motorn

Släpp gasreglaget och låt motorn gå på tomgång i ett par minuter.

Sätt startkontakten i läget OFF

Rengöring och underhåll

Torka av de yttre delarna med en fuktig trasa. Se till att hålla ventilationsöppningarna fria från smuts.

Ta av luftfiltret genom att lossa fingerskruven och ta av filterlocket. Rengör filterlocket och filterelementet med tryckluft och montera på dem igen. Om filterelementet inte kan rengöras ordentligt ska det bytas ut.

Rengöring av tändstift

Ta av tändstiftet med hjälp av en tändstiftsnyckel och ta bort avlagringar med en stålborste.

Kontrollera att elektrodavständet är 0,6 till 0,7 mm och justera det om så inte är fallet.

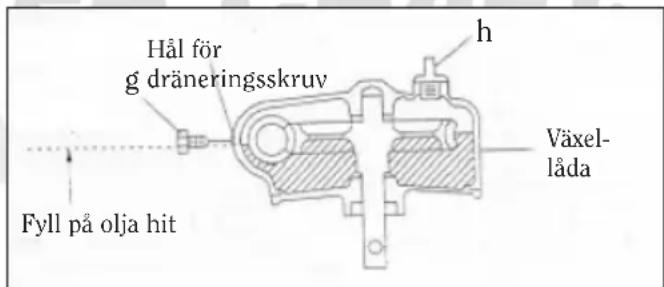

Byte av växellådsolja

Växellådsoljan ska bytas var 25:e driftstimme.

Oljan flyter lättast när den är varm.

Skruva av dräneringsskruven (g) från växellådan, och låt oljan rinna ut i en lämplig behållare. Den använda växellådsoljan ska kasseras enligt gällande regler i kommunen.

Ställ jordborren lodrätt, och skruva av locket (h).

Häll ca 250 ml ny växellådsolja (SAE 80-90) på växellådan genom påfyllningsmunstycket tills oljan när upp till botten av dräneringshålet.

Skruva på dräneringsskruven och locket till oljeintaget igen.

Byte av växellådsolja

BRUKSANVISNING

Miljöupplysningar

HP Værktøj A/S strävar efter att tillverka miljövänliga elektriska och elektroniska produkter samtidigt som vi vill medverka till att säkerställa ett säkert avyttrande av sådana avfallsprodukter som kan vara skadliga för miljön.

Det är viktigt för oss alla att ha en ren miljö. Vårt företag har som målsättning att uppfylla EU- kraven på detta område så att vi säkerställer insamling, hantering, återvinning och avyttrande av elektrisk utrustning som annars kan vara skadlig för miljön. Detta innebär även att våra produkter aldrig innehåller några av följande kemikalier eller ämnen:

• Bly
• Kvicksilver
• Kadmium
• Sexvärdigt krom
• PBB (polybromerade bifenyler) (flamskyddsmedel)
• PBDE (polybromerade difenyletrar) (flamskyddsmedel)

HP Værktøj A/S är stoltt över att kunna stödja EU:s miljöinitiativ för en renare miljö och förklara härmed att våra produkter uppfyller RoHS-direktivet (2002/95/EF).

COMPLIANT™

KÄYTTÖOHJE

Johdanto

CE-märke monterat: 2008

Intygar härmed på eget ansvar, att:

Är tillverkad enligt följande:

98/37/EEC: Maskindirektivet med tillägg och rättelser.

06/95/EEC: Lågspänningsdirektivet.

89/336/EEC: EMC-direktivet + (rättelser 93/68/EEC)
