Produkttype	Netdrevet boremaskine
Mærke	Power Craft
Model	89063
Strømkilde	AC 120V, 60 Hz
Motoreffekt	700 W
Tomgangshastighed	0-3000 o/min, variabel hastighedsudløser
Patrontype	Nøglefri, 1/2 tomme (13 mm)
Borekapacitet (træ)	Op til 40 mm
Borekapacitet (stål)	Op til 13 mm
Borekapacitet (murværk)	Op til 16 mm
Momentindstillinger	22+1 koblingsindstillinger til skruning
Frem/tilbage	Ja, med låseknap
Ekstra håndtag	Sidehåndtag inkluderet til tohåndsbetjening
Dybdestop	Justerbar dybdestang
Vægt	1,7 kg (3,7 lbs)
Mål (LxBxH)	280 x 65 x 200 mm
Ledningslængde	2,5 m
Beskyttelsesklasse	Klasse II (dobbelt isoleret)
Medfølgende tilbehør	Borbitsæt (5 stk.), skruetrækkerbitsæt, transportkasse
Vedligeholdelse	Rengør med tør klud; kontroller kulbørster periodisk
Sikkerhedsfunktioner	Låseknap, termisk overbelastningsbeskyttelse
Reparationsevne	Reservedele tilgængelige (børster, patron, kontakt); kan serviceres af brugeren
Garanti	2 års begrænset producentgaranti

Ofte stillede spørgsmål - 89063 Power Craft

Hvordan skifter jeg boret på Power Craft 89063?

Sådan skifter du boret, sørg for at boret er frakoblet. Hold patronringen og drej patronhylsteret mod uret for at åbne kæberne. Indsæt boret, stram derefter patronen med uret i hånden, indtil den sidder fast. Til nøglefri patrontyper kan du også bruge borets udløserlås til at holde det, mens du strammer.

Hvad er den maksimale boredybde i træ?

Power Craft 89063 kan bore op til 40 mm i blødt træ. Til hårdttræ skal du reducere hastigheden og bruge en skarp spidsbor for at undgå overophedning.

Kan jeg bruge denne boremaskine til skruning?

Ja, boret har 22+1 momentindstillinger, der justerer koblingen for at forhindre overspænding af skruer. Indstil koblingsringen til et lavere tal til mindre skruer og øg efter behov.

Hvorfor stopper boret pludselig under brug?

Dette kan skyldes aktivering af termisk overbelastningsbeskyttelse. Motoren trækker høj strøm under tung belastning, hvilket får den interne termostat til at slukke for at forhindre skade. Lad boret køle af i 10-15 minutter, før du fortsætter.

Hvordan udskifter jeg kulbørsterne?

Frakobl boret. Find børsteholderne på siderne af motorhuset. Brug en skruetrækker til at fjerne dækslet, skub de slidte børster ud og indsæt nye (samme størrelse). Sæt dækslerne på igen. Kør boret i et par minutter for at indkøre børsterne.

Hvilken type smøremiddel skal jeg bruge til patronen?

Brug en let maskinolie eller hvid lithiumfedt. Påfør en lille dråbe inde i patronens kæber og åbn/luk patronen flere gange for at fordele. Over-smør ikke.

Er sidehåndtaget nødvendigt?

Sidehåndtaget giver bedre kontrol og sikkerhed, især ved boring af store huller eller i hårde materialer. Det reducerer risikoen for, at boret snurrer ud af hånden, hvis boret sætter sig fast.

Kan jeg bruge denne boremaskine på metal?

Ja, brug HSS-spiralbor og en langsom hastighed. Påfør skæreolie for at reducere varme og forlænge borets levetid. Start med et centrumspuns for at forhindre, at boret glider.

Hvad gør låseknappen?

Låseknappen holder boret i gang kontinuerligt uden at holde aftrækkeren. Tryk på aftrækkeren, tryk derefter på knappen på siden. For at frigøre, klem og slip aftrækkeren.

Hvordan rengør og vedligeholder jeg boret?

Efter hver brug, aftør ydersiden med en tør klud. Hold ventilationsåbningerne fri for støv. Kontroller jævnligt strømkablet for skader. Opbevares tørt. Til dybere rengøring, brug trykluft til at blæse snavs ud af motorhuset.

BRUGSANVISNING 89063 Power Craft

© 2008 HP Værktøj A/S

Alle rettigheder forbeholdes. Indholdet i denne vejledning må ikke gengives, hverken helt eller delvist, på nogen måde ved hjælp af elektroniske eller mekaniske hjælpemidler, f.eks. fotokopiering eller optagelse, oversættes eller gemmes i et informationslagrings- og -hentningssystem uden skriftlig tilladelse fra HP Værktøj A/S.

Tillverkad i P.R.C.

6001 - Yongkang Shunyang Power Machinery Factory, Zhejiang EU-importör:

HP Værktøj A/S

7080 Børkop

Danmark

© 2008 HP Værktøj A/S

© 2008 HP Værktøj A/S

© 2008 HP Værktøj A/S

© 2008 HP Værktøj A/S

© 2008 HP Værktøj A/S

For at du kan få mest mulig glæde af dit nye pælebor, beder vi dig gennemlæse denne brugsanvisning og de vedlagte sikkerhedsforskrifter, før du tager pæleboret i brug. Vi anbefaler dig desuden at gemme brugsanvisningen, hvis du senere skulle få brug for at genopfriske din viden om pæleborets funktioner.

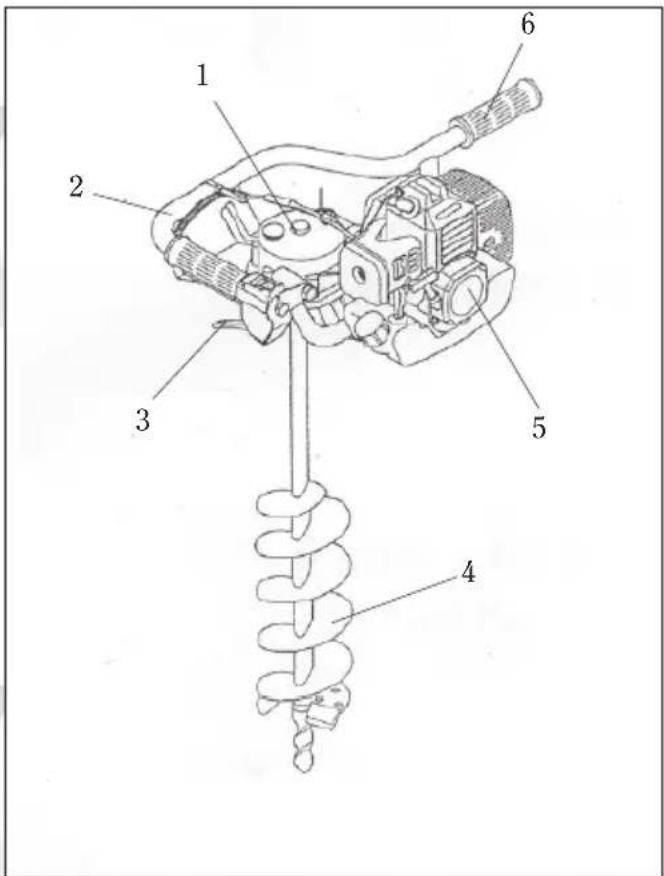

Tekniske data

Slagvolumen: 43 cm

3

Motoreffekt: 1,5 kW

Borets hastighed: 170 o/min

Kapacitet, brændstoftank: ca. 0,9 l

1) Gearkasse
2) Håndtag
3) Gashåndtag
4) Bor
5) Motor
6) Støttehåndtag
7) Sikkerhedsafbryder
8) Startkontakt
9) Tipperbold
10) Starthåndtag
11) Brændstofdæksel
12) Choker

Særlige sikkerhedsforskrifter

Motoren kører på olieblandet benzin. Fyld derfor aldrig ren benzin, diesel, petroleum eller lignende i tanken.

Brændstoffet skal blandes af 1 del totaktsolie og 25 dele blyfri 95 oktan benzin.

Sørg for, at benzinen og olien er blandet grundigt inden påfyldning.

Sørg for tilstrækkelig ventilation, når du blander og påfylder brændstof.

Brændstoffet skal opbevares utilgængeligt for børn i en tydeligt mærket og godkendt beholder.

Aftør eventuelt spildt brændstof med en tør klud efter brændstofpåfyldning.

Rygning og brug af åben ild under påfyldning af brændstof og brug af jordboret er forbudt.

Påfyld aldrig brændstof, mens motoren kører.

Påfyld aldrig brændstof i lukkede rum.

Påfyld ikke for meget brændstof, da det medfører brandfare.

Kontrollér, at brændstofdækslet slutter tæt, da brændstoflækager kan medføre brandfare.

Motorens dele bliver varme under brug. Undgå at berøre dem, og lad ikke påleboret ligge på letantændeligt materiale (tørt græs, visne blade etc.), så længe motoren er varm.

Pæleboret må kun bruges udendørs.

Udstødningsgasserne indeholder kulilte og kulbrinte, der er livsfarlige for både mennesker og dyr, hvis de indåndes.

Brug ikke påleboret, när det regner eller sner.

Brug altid høreværn, beskyttelsesbriller, arbejdsbukser og sikkerhedssko, når påleboret anvendes.

Brug aldrig pæleboret, hvis gashåndtaget og sikkerhedsafbryderen ikke fungerer korrekt. Du må ikke blokere eller på anden måde sætte sikkerhedsafbryderen ud af funktion.

Start aldrig motoren, hvis luftfilteret ikke er monteret, eller hvis lyddæmperen er defekt.

Følg altid samtlige vedligeholdelsesanvisninger for motoren i afsnittet Rengøring og vedligehold.

Vær opmærksom på, at pæleboret kan ryste kraftigt eller slå tilbage, hvis du rammer mod sten, rødder eller andet hårdt materiale i jorden.

Pas på, at du ikke ved et uheld kommer til at bore ned i el- og telefonkabler, kloak- og afløbsrør eller lignende.

Samling og klargøring

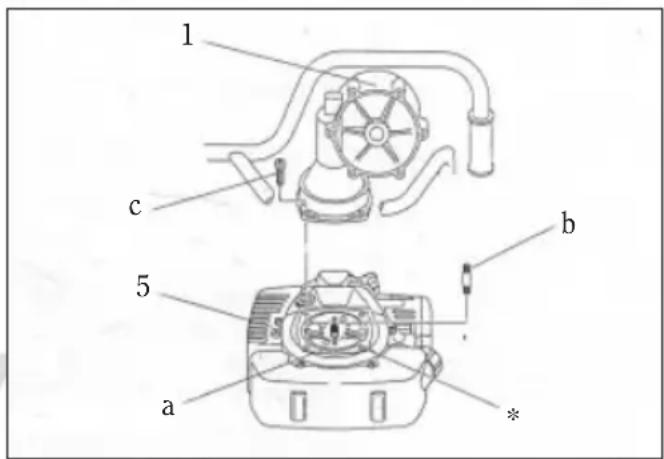

Samling af motor og gearkasse

Læg motoren (5) på et rent og blødt underlag med koblingspladen (a) opad.

Skru stiftskruen (b) fast i hullet, som er markeret med (*) på motordelen.

Læg gearkassen (1) på motoren, og skru møtrikken fast på stiftskruen.

Skru gearkassen fast på motoren ved hjælp af de 3 øvrige bolte (c), og spænd boltene og møtrikken sikkert og ensartet.

BRUGSANVISNING

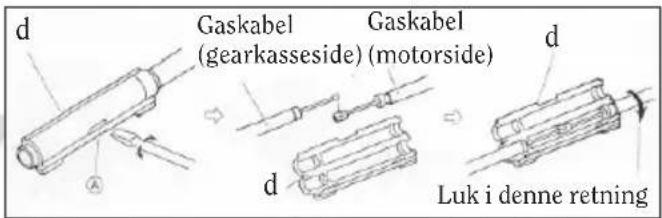

Samling af gaskabel

Åbn forsigtigt samlemuffen (d) ved hjælp af en skruetrækker med lige kærv. Tag samlemuffen af kablet.

Forbind wirerne i de to kabler, og sæt samlemuffen på igen. Klem samlemuffen, til overdelen og underdelen klikker sammen.

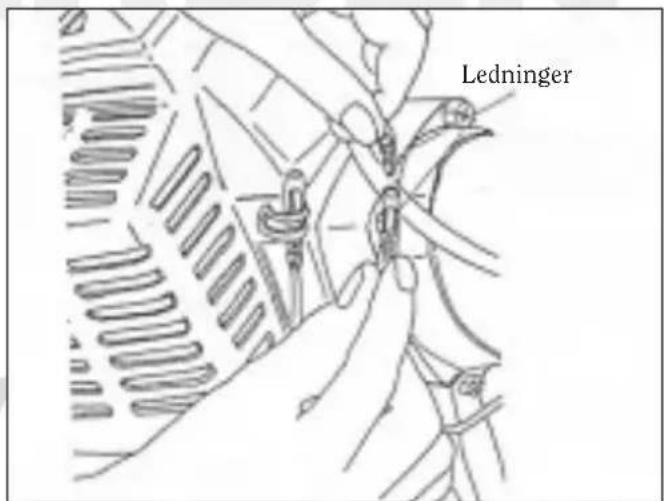

Samling af ledninger

Skub stikbenene på ledningerne mellem motoren og gearkassen sammen i henhold til deres farvekoder.

Samling af gaskabel

Samling af ledninger

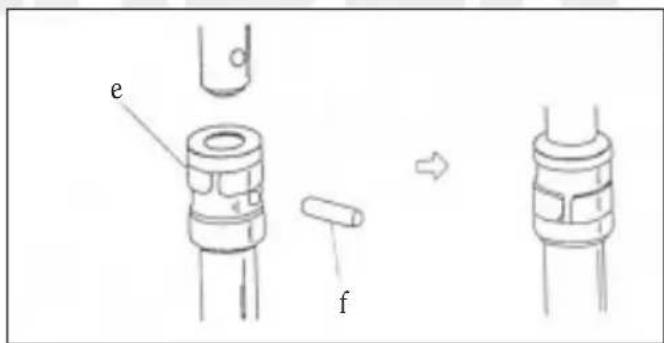

Samling af bor og gearkasse

Skub klembåndet (e) på boret opad, og træk splitten (f) ud af hullet.

Skub borets aksel ind over motorakslen, og få hullerne i akslerne til at sidde ud for hinanden.

Skub splitten gennem hullerne, og skub klembåndet på plads.

Samling af bor og gearkasse

BRUGSANVISNING

Start og standsning af motor

Start af kold motor

Sæt startkontakten (8) i positionen "RUN".

Skub chokerknappen (12) til positionen "OFF".

Tryk 10 gange på tipperbolden for at lede brændstof til karburatoren.

Tag fat om håndtaget (2), og tryk gashåndtaget (3) og sikkerhedsafbryderen (7) ind.

Træk starthåndtaget (10) cirka 10 cm ud, til du mærker modstand.

Træk starchåndtaget lige ud med kraftige ryk, til motoren starter.

Når motoren har kørt nogle sekunder, skal du skubbe chokerknappen til positionen "ON".

Tryk gashåndtaget (12) let ind, og lad motoren varme op ved let forhøjet omdrejningstal i forhold til tomgang. Skub chokerhåndtaget helt ind.

Start af varm motor

En varm motor startes på samme måde som en kold med den forskel, at du ikke behøver at flytte chokerknappen.

Standsning af motor

Slip gashåndtaget, og lad motoren gå i tomgang et par minutter.

Sæt startkontakten i positionen OFF.

Pæleboret rengøres ved at aftørre dets ydre dele med en fugtig klud. Sørg for at holde ventilationsåbningerne fri for snavs.

Rengøring af luftfilter

Afmonter luftfilteret ved at løsne fingerskruen og afmontere filterdækslet. Rengør filterdækslet og filterelementet med trykluft, og monter det igen. Hvis filterelementet ikke kan rengøres ordentligt, skal det udskiftes.

Rengøring af tændrør

Afmonter tændrøret ved hjælp af en tændrørsnøgle, og fjern aflejringer fra det med en stålbørste. Kontrollér, at elektrodeafstanden er 0,6 til 0,7 mm, og juster den, hvis den ikke er.

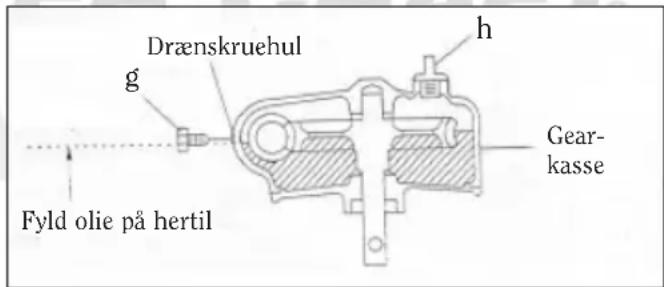

Udskiftning af gearolie

Gearolien skal udskiftes for hver 25 driftstimer.

Olien flyder lettest, när den er varm.

Skru drænskruen (g) af gearkassen, og lad olien løbe ud i en passende beholder. Bortskaf den brugte gearolie i henhold til de regler, som gælder i din kommune.

Stil påleboret lodret, og skru oliedækslet (h) af. Hæld cirka 250 ml ny gearolie (SAE 80-90) på gearkassen gennem oliepåfyldningsstudsen, indtil olien står op til bunden af drænhullet.

Skru drænskruen på igen, og skru oliedækslet på igen.

Udskiftning af gearolie

BRUGSANVISNING

Miljøoplysninger

HP Værktøj A/S tilstræber at producere miljøvenlige elektriske og elektroniske produkter, ligesom vi ønsker at medvirke til en sikker bortskaffelse af affaldsstoffer, som kan være skadelige for miljøet.

Et sundt miljø er betydningsfuldt for os alle, og vi har derfor sat os som mål at overholde kravene i EU's initiativer på dette område, så vi sikrer en forsvarlig indsamling, behandling, genindvinding og bortanskaffelse af elektronisk udstyr, der ellers kan være skadeligt for miljøet. Dette indebærer også, at vores produkter ikke indeholder nogen af følgende kemikalier og stoffer:

• Bly
• Kviksølv
• Cadmium
• Hexavalent krom
• PBB (polybromerede biphenyler) (flammehæmmer)
• PBDE (polybromerede diphenylethere) (flammehæmmer)

HP Værktøj A/S er stolte over at støtte EU's miljøinitiativer for at bidrage til et renere miljø og erklærer hermed at vores produkter overholder RoHS-direktivet (2002/95/EF).

COMPLIANT™

BRUKSANVISNING

Innledning

Fyll aldri drivstoff i lukkede rom.

Start aldri motoren dersom luftfilteret ikke er montert, eller dersom lyddemperen er defekt.

Legg girkassen (1) på motoren, og skru mutteren fast på skruestiften.

En varm motor startes på samme måte som en kald, men du behøver ikke flytte choken.

Stans av motoren

Slipp gasspaken og la motoren gå på tomgang et par minutter.

Giroljen skal skiftes hver 25. driftstime.

CE-mærke er anbragt: 2008

CE-merket: 2008

HP-Værktøj A/S Industrivej 67 - 7080 Børkop

POWER CRAFT GARDEN

89063 (DZ500)

230 V - 1,5 KW

Erklærer herved på eget ansvar, at:

Erklærer herved på eget ansvar at:

Er fremstillet i overensstemmelse med følgende:

Er fremstilt i samsvar med følgende:

98/37/EF: Maskindirektivet med ændringsdirektiver.

06/95/E∅F: Lavspændingsdirektivet.

89/336/E∅F: EMC-direktivet + (ændringsdirektiv 93/68/E∅F)

HP-Værktøj A/S - B∅RKOP - 21 / 02 / 2008
