Tuotetyyppi	Liesituuletin
Merkki	Franke
Malli	FDF 6146 XS ECS
Asennustyyppi	Seinään asennettava teleskooppisavuhormi
Mitat (leveys x syvyys)	545 mm x 490 mm
Korkeusalue	730 mm - 1000 mm (säädettävä)
Vähimmäisetäisyys keittotasosta	650 mm
Poistoilmayhteen halkaisija	150 mm (120 mm reduktorilla)
Ilmanpoistotyyppi	Kanavoitu tai kierto (hiilisuodattimella)
Moottorin nopeusasetukset	3 nopeutta (Matala, Keskitaso, Tehostus)
Ohjaimet	Painonapit LED-merkillä
Valaistus	1 x 40W hehkulamppu (vaihdettava)
Rasvasuodattimen tyyppi	Metallinen, itsekantava, konepestävä
Hiilisuodatin (valinnainen)	Aktiivihiili, ei pestävä, vaihdettava 4 kuukauden välein
Helppo puhdistusjärjestelmä	Irrotettava imuyksikkö tuulettimen puhdistusta varten
Sähköluokitus	220-240 V, 50/60 Hz
Energialuokka (jos saatavilla)	Ei määritelty
Melutaso	Ei määritelty
Materiaalit	Ruostumaton teräs

Usein kysytyt kysymykset - FDF 6146 XS ECS FRANKE

Kuinka usein rasvasuodattimet tulisi puhdistaa?

Metalliset rasvasuodattimet tulisi puhdistaa joka 2 kuukausi käytössä, tai useammin jos käyttö on runsasta. Ne voidaan pestä astianpesukoneessa.

Kuinka vaihdan aktiivihiilisuodattimen?

Irrota metalliset rasvasuodattimet, vapauta sitten kyllästyneen hiilisuodattimen kiinnityskoukut. Aseta uusi suodatin kiinnittämällä se paikalleen. Kiinnitä metallisuodattimet takaisin. Hiilisuodatinta ei voi pestä ja se tulisi vaihtaa noin 4 kuukauden välein.

Minkä tyyppistä hehkulamppua liesituuletin käyttää?

Liesituuletin käyttää 40W hehkulamppua. Vaihtaaksesi sen, irrota valaisimen tuen ruuvi, vedä se alas ja vaihda lamppu.

Voinko asentaa liesituulettimen kiertotilaan?

Kyllä, liesituuletinta voidaan käyttää kiertotilassa. Sinun tulee asentaa aktiivihiilisuodattimet (eivät sisälly) ja noudattaa kiertoversion ohjeita. Varmista, että ilmanpoistoliitännät on kohdistettu oikein.

Mikä on vähimmäisetäisyys keittotason ja liesituulettimen välillä?

Turvallisuuden vähimmäisetäisyys on 650 mm keittotasosta liesituulettimeen.

Kuinka puhdistan puhaltimet?

Liesituulettimessa on Helppo puhdistusjärjestelmä. Katkaise virta, irrota rasvasuodattimet, irrota sitten imuyksikkö. Poista sivusäleiköt nostamalla lukitus hampaat ja kääntämällä. Vedä puhaltimet ulos ja pese tavallisella astianpesuaineella tai astianpesukoneessa.

Mitkä ovat moottorin nopeusasetukset?

Moottorissa on kolme nopeutta: V1 (Matala) jatkuvaan hiljaiseen ilmanvaihtoon, V2 (Keskitaso) normaaliin ruoanlaittoon ja V3 (Tehostus) runsaaseen höyryyn tai pitkäaikaiseen käyttöön.

Sopiiko liesituuletin käytettäväksi kaasulieden yläpuolella?

Kyllä, mutta varmista riittävä huoneilmanvaihto. Älä jätä korkeita avoliekkejä liesituulettimen alle ja suuntaa liekit vain kattiloiden pohjalle. Liesituuletinta ei tule käyttää flambé-ruoanlaittoon.

Kuinka asennan kanavoidun version?

Liitä liesituuletin poistohormiin vähintään 120 mm halkaisijaltaan olevalla putkella. Käytä tarvittaessa reduktorilaa. Varmista, että hormireitti on mahdollisimman lyhyt. Älä liitä palamiskaasuja kuljettaviin kanaviin.

Mitä teen, jos liesituuletin ei toimi?

Tarkista ensin virtalähde: varmista, että kaksinapainen kytkin on päällä ja verkkojännite vastaa arvokilpeä. Jos moottori tai valo ei toimi, tarkista liittimet ja sulakkeet. Jos vika jatkuu, ota yhteyttä pätevään teknikkoon.

KÄYTTÖOHJE FDF 6146 XS ECS FRANKE

Asennus-, käyttö- ja hoito-opas

Liesituuletin

FDF 6146 XS ECS

FDF 9146 XS ECS

• Valmistaja ei vastaa virheellisestä tai huolimattomasta asennuksesta aiheutuvista vahingoista
• Pienin sallittu turvaetäisyys liesitason ja liesikuvun välillä on 650 mm.
• Tarkista, että käytettävän sähköverkon jännite vastaa liesikuvun sisäpuolella olevaan arvokilpeen merkittyä jännitettä.
• Kytke laite vain maadoitettuun pistorasiaan.
• Yhdistä liesituuletin hormiin putkella, jonka halkaisija on vähintään 120 mm. Hormiin menevän putken on oltava mahdollisimman lyhyt.
• Älä yhdistä liesituuletinta savuhormiin (lämmityskattilat, tulisijat, jne.).
• Mikäli liesituuletinta käytetään muiden kuin sähkölaitteiden (esim. kaasuhella) yhteydessä, on huolehdittava työskentelytilan riittävästä tuuletuksesta, etteivät poistettavat kaasut pääse virtaamaan takaisin työskentelytilaan. Keittiössä on oltava ilmanvaihtoaukko puhdasta tuloilmaa varten.

KÄYTTÖ

• Liesituuletin on tarkoitettu vain kotitalouskäyttöön.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin, mihin se on suunniteltu.
• Älä koskaan jätä avotulta liesituulettimen alle liesituulettimen ollessa käynnissä.
• Säädä liekin teho siten, että liekki kohdistuu vain astian pohjaan eikä sen reunoille.
• Syviä paistinpannuja on paiston aikana koko ajan pidettävä silmällä, sillä ylikuummentunut öljy voi leimahtaa tuleen.
• Lapset tai henkilöt, joita ei ole opastettu laitteen oikeaan käyttöön, eivät saa käyttää liesituuletinta.
• Liesikuvun alla ei saa valmistaa liekitettäviä ruokia: tulipalon vaara
• Lapset eivät saa leikkiä laitteella.

HUOLTO

• Sulje laite tai irrota sen pistoke pistorasiasta ennen hoitoa.
• Puhdista ja/tai vaihda suodattimet annetun ajan kuluttua.
• Puhdista liesituuletin kostealla kankaalla ja miedolla, nestemäisellä pesuaineella.

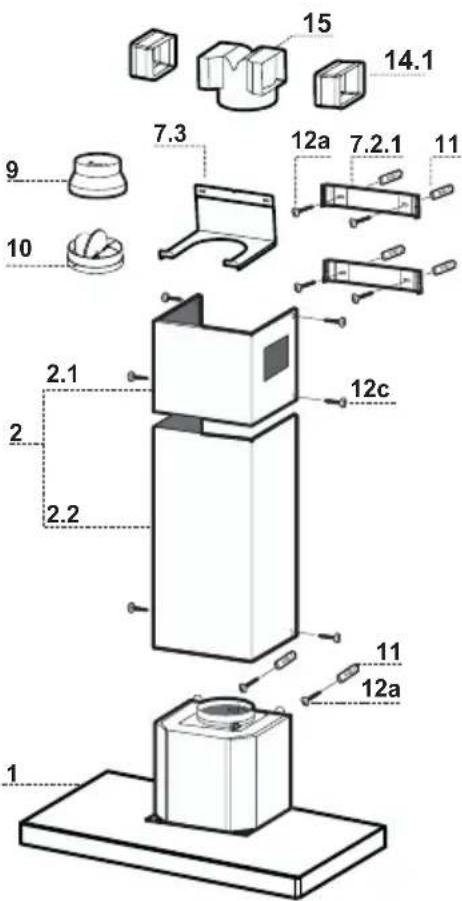

Osat
Pos. Määrä Tuotteen osat

1 1 Liesituulettimen koneisto: säätimet, valo, puhallin, suo-dattimet
2	1	Jatkettavan	ilmanvaihtoputken	osat:
2.1	1	Yläosa
2.2	1	Alaosa
9 1 Supistusputki 150- 120 mm
10 1 Laippa ø 150 suuntaisventtiilillä
14.1	2	Ilmanvaihtoputken	haarakappaleen	jatke
15	1	Ilmanvaihtoputken	haarakappale

Pos. Määrä Asennustarvikkeet

7.2.1	2	Ilmanvaihtoputken yläosan kannattimet
7.3	1	Ilmanvaihtoputken haarakappaleen tuki
11	6	Tulppa
12a	6	Ruuvi 4,2 x 44,4
12c	6	Ruuvi 2,9 x 9,5

1 Käyttöohje

Seinän poraaminen ja tukien kiinnittäminen

Merkitse seinään:

• Liesituulettimen asennuskohdan keskelle pystysuora viiva kattoon tai ylärajaan saakka.
• Vaakasuora viiva vähintään 650 mm keittotason yläpuolelle.
• Aseta tuki 7.2.1 kuvan mukaisesti 1-2 mm katosta tai ylärajasta, kohdista sen keskus (merkit)viitelinjan kohdalle.
• Merkitse tuen reikien keskipisteet.
• Aseta tuki 7.2.1 kuvan mukaisesti ensimmäisen tuen alapuolelle, X mm: n etäisyydelle siitä (X = toimitetun ylähormin korkeus) ja kohdista sen keskus (merkit) viitelinjan kohdalle.
• Merkitse tuen reikien keskipisteet.
• Merkitse kuvan mukaisesti viitepiste 116 mm: n etäisyydelle pystysuorasta viitelinjasta ja 320 mm: n etäisyydelle vaakasuorasta viitelinjasta.
  • Toista toimenpide toiselle puolelle
• Tee merkittyihin kohtiin reiät, ∅ 8 mm.
  • Laita ruuviankkurit 11 reikiin.
• Kiinnitä alempi tuki 7.2.1 toimitetuilla ruuveilla 12a (4,2 x 44,4).
• Kiinnitä ylempi tuki 7.2.1 ja liitoksen tuki 7.3 kahdella ruuvilla 12a (4,2 x 44,4).
• Ruuvaa kaksi ruuvia 12a (4,2 x 44,4) liesituulettimen kiinnitysreikiin, jätä 5-6 mm tilaa seinän ja ruuvin kannan väliin.

Liesituulettimen rungon kokoaminen

• Ennen rungon kiinnittämistä on kiristettävä rungon kiinnityskohtien kaksi ruuvia Vr.
  • Kiinnitä runko ruuveihin 12a.
  • Kiristä tukiruuvit 12a.
• Tasapainota liesituulettimen runko ruuveilla Vr.

Liitännät

IMUVERSION ILMAN ULOSTULO

Imuversio asennetaan liittämällä liesituuletin ilman ulostuloon jäykällä tai taipuisalla putkella ø150 tai 120 mm, asentajan valinnan mukaan.

Putkiliitäntä ø 150

• Laita laippa 10, ø 150, liesituulettimen rungon ulostuloon.
• Kiinnitä putki sopivilla puristimilla. Materiaali ei kuulu toimitukseen.

Putkiliitäntä ø 120

• Jos käytät putkea ø 120 mm, laita kavennuslaippa 9 asentamaasi laippaan ø 150.
• Kiinnitä putki sopivilla puristimilla. Materiaali ei kuulu toimitukseen.
• Molemmissa tapauksissa mahdolliset aktiivihilisuodattimet täytyy poistaa.

SUODATUSVERSIOSSA ILMANPOISTO

• Laita liitos 15 tukeen 7.3.
• Laita liitoksen 15 sivuille liitoksen jatko-osat 14.1.
- Varmista, että liitoksen jatko-osien 14.1 ulostulo on hormin aukkojen kohdalla sekä vaakasuorassa että pystysuorassa.
- Liitä liitos 15 liesituulettimen rungon ulostuloaukkoon asenta-jan valitseman putken tai letkun avulla, ∅ 150 mm tai 120 mm.
- Varmista, että aktiivihilisuodatin on paikallaan.

SÄHKÖLIITÄNTÄ

• Liitä liesituuletin sähköverkkoon turvakytkimen kautta, jonka kontaktien väli on ainakin 3 mm.
• Poista rasvasuodattimet (katso kappaletta “Huolto”) ja varmista, että virtajohdon liitin on kunnolla kiinni imulaitteessa

• Levitä hieman sivujen reunoja, kiinnitä ne tukiin 7.2.1 ja sulje ne.
• Kiinnitä tukien reunat neljällä ruuvilla 12c (2,9 x 9,5).
• Varmista, että liitoksen jatko-osien ulostulo on hormin aukkojen kohdalla.

Alahormi

• Levitä hormin sivujen reunoja, kiinnitä ne ylähormin ja seinän väliin ja sulje ne.
• Kiinnitä alaosa reunoista liesituulettimeen kahdella toimitetulla ruuvilla 12c (2,9 x 9,5).

L Valot Sytyttää ja sammuttaa valaistuksen.

S	Loistediodi	Moottorin käynnistystä ilmaiseva loistediodi.
V1	Moottori	Säätää moottorin tehon pienimmälle toimintanopeudelle. Jatkuva, hiljainen tuuletus, joka soveltuu vähäistä höyrymäärää tuottavaan ruoanlaittoon.
V2	Nopeus	Keskinopeus, joka soveltuu melkein jokaiseen ruoanlaittotilanteeseen. Paras teho/melu -suhde.
V3	Nopeus	Tehonopeus. Soveltuu tilanteeseen, jossa ruoanlaitosta aiheutuvat höyryt ja käryt ovat suurimmillaan pidempiäkin aikoja.

Rasvasuodattimet

ITSEKANNATTAVIEN METALLISTEN RASVASUODATTIMIEN PUHDISTUS

• Voidaan pestä myös astianpesukoneessa. Pesu on tarpeen noin 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon.
• Irrota suodattimet yksi kerrallaan työntämällä niitä ryhmän takaosaan päin ja vetämällä samalla alaspäin.
• Pese suodattimet. Vältä niiden taivuttamista. Anna suodattimien kuivua ennen niiden paikalleen asetta-mista.
• Asenna ne paikalleen ja pidä kahva näkyvissä ulkopuolella.

Aktiivihilisuodatin (Kiertoilmaversio)

AKTIIVIHIILISUODATTIMEN VAIHTO

• Aktiivihilisuodatinta ei voi pestä. Se vaihdetaan neljän kuukauden väliajoin tai useimmin, mikäli tuulettimen käyttö on erityisen runsasta.
• Poista metalliset rasvasuodattimet.
• Poista keittiöhajujen kyllästämä aktiivihilisuodatin vetämällä sen hakasista.
  • Aseta uusi suodatin paikalleen.
• Aseta metalliset rasvasuodattimet uudelleen paikoilleen.

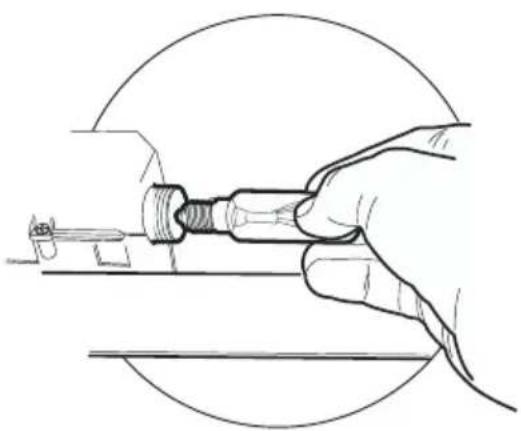

• Poista lampunsuojainruuvit.
• Vedä lampunsuojainta alapäin.
- Kierrä lamppu paikoiltaan ja vaihda se uuteen.
- Asenna lampunsuojain uudelleen paikoilleen.

Rasvasuodattimien irrottaminen

Ennen EASY CLEANING -imulaitteen huoltoa toimi seuraavasti:

• poista tuuletin sähköverkosta kytkemällä päältä virransyöttöjohdon kaksinapainen kytkin tai katkaisemalla virta päävirtakytkimestä
• poista rasvasuodattimet
• jos tuuletin toimii kiertoilmaversiolla, poista hiilisuodattimet
• litteäsalvalliset hiilisuodattimet (A): avaa salvat
• kääntökytkimelliset hiilisuodattimet (B): käännä kuvan osoittamalla tavalla ja vedä hiilisuodatin ulos.

B

EASY CLEANING -imulaitteen irrottaminen

• Kytke irti virtaliitin Ca sekä ohjaus- ja valaistusliitin Cmd laitteen sivuilta.
• Seinälle asennettavat sekä vapaana riippuvat tuulettimet, joissa on poikkileikkaukseltaan nelikulmainen hormi: kierrä lukitussalpoja Lb niin, että ne irtoavat tapeista.
• Vapaana riippuvat tuulettimet, joissa on poikkileikkaukseltaan pyöreä hormi: kierrä imulaitteen lukitustapeista Vb.
• Vedä imulaitetta eteenpäin niin, että se irtoaa tukitapeista. Vedä se ulos alakautta ilmanpoistoaukon kautta.

• Puhaltimia suojaavien sivusäleikköjen pois-tamiseksi nosta lukitustappia ylöspäin vei- sen tai ruuvimeisselin avulla. Käännä sä-leikköjä nuolen osoittamaan suuntaan.
• Vedä puhaltimet ulos.

• Pese puhaltimet ja suojasäleiköt tavallisella astianpesuaineella. Osat voidaan pestä myös astianpesukoneessa.
• Pyyhi imulaitteen runko kostealla liinalla ja sopivalla puhdistusaineella. Varo, ettei vet- tä pääse laitteen sisälle ja liitinkoteloihin.
• Jätä laite kuivumaan, kunnes se on täysin kuiva.

- Puhdista harjan avulla ilmanpoistoaukkoa niin pitkälle kuin mahdollista.

Huom. Puhaltimet on varustettu erilaisilla liittimillä niiden väärinpäin asentamisen estämiseksi.

- Asenna puhaltimet paikoilleen niitä vastaaviin tappeihin. Paina puhaltimia kevyesti, kunnes ne naksahtavat paikoilleen.

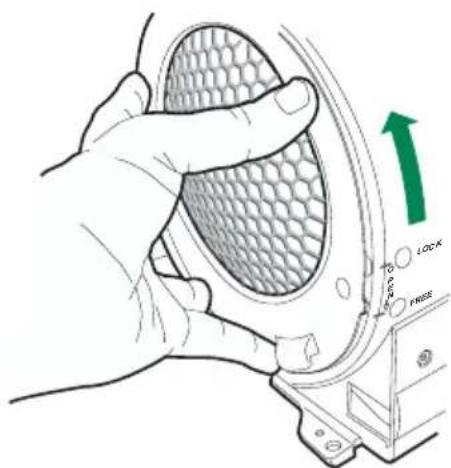

• Asenna suojasäleiköt paikoilleen. Aseta säleikön hammastus "FREE"-merkinnän kohdalle ja kierrä säleikköjä "LOCK"-merkinnän suuntaan.
• Asenna EASY CLEANING -imulaite tuulettimen sisälle omalle paikalleen. Varmista kiinnitys tukitappien avulla.
• Kierrä lukituskytkimiä tai ruuvaa lukitus-tulpat kiinni.
• Kytke virtaliitin paikalleen ja ohjausliitin imulaitteen sivuissa oleviin pistokkeisiin.
• Asenna mahdolliset aktiivihilisuodattimet paikoilleen.
• Asenna metallirasvasuodattimet paikoilleen.
• Liitä tuuletin sähköverkkoon virransyöttöjohdon kaksinapaisella kytkimellä tai kytkemällä virta päälle päävirtakytkimellä.
• Tarkista, että tuuletin toimii moitteettomasti kytkemällä moottori ja valaistus päälle.

Symboli , joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epääasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saa paikallisesta kunnantoimistosta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on ostettu.
