Produkttype	Kjøkkenhette
Merke	Franke
Modell	FDF 6146 XS ECS
Installasjonstype	Veggmontert teleskopisk avtrekkspipe
Mål (bredde x dybde)	545 mm x 490 mm
Høydeområde	730 mm til 1000 mm (justerbart)
Minste avstand fra komfyrtopp	650 mm
Avtrekkstilkoblingsdiameter	150 mm (120 mm med reduksjonsstykke)
Luftavsugstype	Rør eller resirkulering (med kullfilter)
Motorhastighetsinnstillinger	3 hastigheter (Lav, Middels, Intensiv)
Kontroller	Trykknapper med LED-indikator
Belysning	1 x 40W glødepære (utskiftbar)
Fettfiltertype	Metall, selvstøttende, kan vaskes i oppvaskmaskin
Kullfilter (valgfritt)	Aktivt kull, ikke vaskbart, skiftes hver 4. måned
Enkelt rengjøringssystem	Avtakbar sugeenhet for rengjøring av vifte
Elektrisk klassifisering	220-240 V, 50/60 Hz
Energiklasse (hvis tilgjengelig)	Ikke spesifisert
Støynivå	Ikke spesifisert
Materialer	Rustfritt stål

Ofte stilte spørsmål - FDF 6146 XS ECS FRANKE

Hvor ofte bør jeg rengjøre fettfiltrene?

Metallfettfiltrene bør rengjøres hver 2. måned med bruk, eller oftere ved mye bruk. De kan vaskes i oppvaskmaskin.

Hvordan skifter jeg aktivt kullfilter?

Fjern metallfettfiltrene, løsne deretter festekrokene på det mettede kullfilteret. Monter det nye filteret ved å hekte det inn i setet. Sett tilbake metallfiltrene. Kullfilteret kan ikke vaskes og bør skiftes omtrent hver 4. måned.

Hvilken type lyspære bruker hetten?

Hetten bruker en 40W glødepære. For å skifte den, fjern skruen på lysholderens, trekk den ned og bytt pæren.

Kan jeg installere hetten i resirkuleringsmodus?

Ja, hetten kan brukes i resirkuleringsmodus. Du må installere aktive kullfilter (ikke inkludert) og følge instruksjonene for resirkuleringsversjonen. Sørg for at luftutløpskoblingene er riktig justert.

Hva er minste avstand mellom komfyrtopp og hette?

Minste sikkerhetsavstand er 650 mm fra komfyrtopp til avtrekkshette.

Hvordan rengjør jeg viftene?

Hetten har et enkelt rengjøringssystem. Koble fra strømmen, fjern fettfiltrene, deretter koble fra sugeenheten. Fjern sidegitterne ved å løfte stopplokket og vri. Trekk ut viftene og vask med vanlig oppvaskmiddel eller i oppvaskmaskin.

Hva er hastighetsinnstillingene for motoren?

Motoren har tre hastigheter: V1 (Lav) for kontinuerlig stille luftskifte, V2 (Middels) for normal matlaging, og V3 (Intensiv) for mye damp eller lengre tids bruk.

Er hetten egnet for bruk over en gasskomfyr?

Ja, men sørg for tilstrekkelig romventilasjon. Ikke la høye åpne flammer stå under hetten, og rett flammer kun mot bunnen av gryter. Hetten skal ikke brukes til flambering.

Hvordan installerer jeg rørversjonen?

Koble hetten til en avtrekkskanal med et rør på minimum 120 mm diameter. Bruk reduksjonsflens om nødvendig. Sørg for at kanalruten er så kort som mulig. Ikke koble til kanaler som fører forbrenningsrøyk.

Hva bør jeg gjøre hvis hetten ikke fungerer?

Først, sjekk strømforsyningen: sørg for at topolbryteren er på og at nettspenningen stemmer med merkeskiltet. Hvis motoren eller lyset ikke fungerer, sjekk koblinger og sikringer. Hvis den fortsatt er defekt, kontakt en kvalifisert tekniker.

BRUKSANVISNING FDF 6146 XS ECS FRANKE

Håndbok for installasjon bruk og vedlikehold

Kjøkkenvifte

Borttagning av fettfilter.

• Produsenten skal ikke kunne holdes ansvarlig for eventuelle skader som oppstår som følge av feil eller ufullstendig montering.
• Minimum sikkerhetsavstand mellom komfyrtoppen og viftehetten er 650 mm.
• Kontroller at nettspenningen er i overensstemmelse med spenningen som er angitt på merkeplaten på innsiden av hetten.
• For utstyr i klasse I må det kontrolleres at strømforsyningen garante-rer tilstrekkelig jording.
• Koble sugeviften til avtrekkskanalen gjennom et rør med en minimums diameter på 120 mm. Trekkanalens rute må være så kort som mulig.
• Ikke koble viftehetten til avtrekkskanaler med forbrenningsgasser (kjeler, ildsteder osv.).
• Hvis sugeviften brukes sammen med ikke-elektriske apparater (f.eks. gassapparater), må det sørges for tilstrekkelig lufting i rommet for å hindre tilbakestrømning av avgass. Kjøkkenet må ha en direkte åpning til fri luft for å garantere tilførsel av ren luft.

BRUK

• Viftehetten er utviklet utelukkende for hjemmebruk for å motvirke lukter på kjøkkenet.
• Bruk aldri hetten til andre formål enn den er beregnet for.
• Tillat aldri høye, åpne flammer under hetten når den er i bruk.
• Juster flammestyrken slik at bare bunnen av gryten omsluttes, og ikke sidene.
• Frityrkokere må overvåkes kontinuerlig under bruk: overopphetet olje kan ta fyr.
• Hetten må ikke brukes av barn eller personer som ikke har fått opplæring i korrekt bruk.
• Utstyret er ikke beregnet for bruk av unge barn eller sykelige personer uten tilsyn.
• Ikke flambér under kjøkkenviften pga. brannfaren.
• Unge barn må ha tilsyn slik at de ikke finner på å leke med apparatet.

VEDLIKEHOLD

• Slå av eller koble apparatet fra strømnettet før det utføres vedlike-holdsarbeid.
• Rengjør og/eller skrift ut filtrene etter angitt tid.
• Rengjør hetten med en fuktig klut og et nøytralt, flytende rensemiddel.

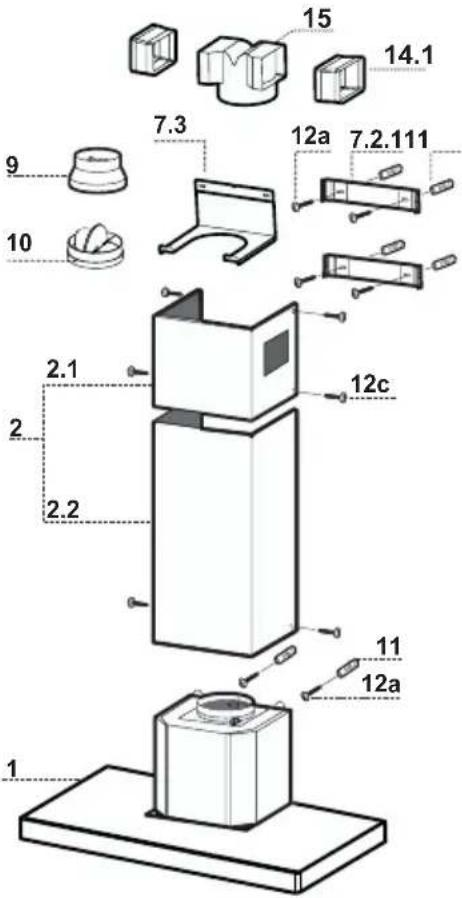

2 1 Uttrekkbart røkrør; består av:

2.1 1 ∅verste røkrør

2.2 1 Nederste røkrør

9 1 Reduksjonsflens med en diameter på 150-120 mm

10 1 Flens med ventil

14.1 2 Forlengelsesledning for luftutløpskopling

15 1 Luftutløpskopling

Ref. Antall Installasjonsdeler

11 6 Ekspansjonsplugger

12a 6 Skruer 4,2 x 44,4

12c 6 Skruer 2,9 x 9,5

Antall Dokumentasjon
1	Bruksveiledning

Boring av hull i veggen og festing av konsollene

- En vertikal linje helt opp til taket eller til den øverste grensen, på midten av området hvor kjøkkenviften skal monteres.

- En horizontal linje min. 650 mm over platetoppen.

- Støtt konsollen 7.2.1 som vist 1-2 mm fra taket eller den øverste grensen. Sentrer midten (hakkene) på den vertikale referanselinjen.

- Støtt konsollen 7.2.1 som vist X mm under den første konsollen (X = høyden på det øverste røkrøret som følger med). Sentrer midten (hakkene) på den vertikale referanselinjen.

• Gjenta dette arbeidet på motsatt side.

- Sett ekspansjonspluggene 11 inn i hullene.

- Skru inn de to skruene 12a (4,2 x 44,4) som følger med i hullene for å feste kjøkkenviftens hoveddel. La det være et mellomrom på 5-6 mm mellom veggen og skruehodet.

Montering av kjøkkenviftens hoveddel

• Før du hekter på kjøkkenviftens hoveddel, må du stramme de to skruene Vr som er plassert på hektepunktene til kjøkkenviftens hoveddel.
• Hekt kjøkkenviftens hoveddel på skruene 12a.
• Stram til skruene 12a.
• Skru på skruene Vr for å nivellere kjøkkenviftens hoveddel.

Tilkoplinger

LUFTUTL∅P FOR SUGEVERSJON

For installasjon av kjøkkenviften i sugeversjon må du kople kjøkkenviften til utløpsrøret med et rør eller en slange med en diameter på 150 eller 120 mm (etter eget valg).

Tilkopling av rør med en diameter på 150 mm

• Før flensen med en diameter på 150 mm 10 inn på utløpet fra kjøkkenviftens hoveddel.
• Fest røret med egnete slangeklemmer. Nødvendig materiale følger ikke med.

Tilkopling av rør med en diameter på 120 mm

• For tilkopling av rør med en diameter på 120 mm må du føre inn reduksjonsflensen 9 på flensen med en diameter på 150 mm som du allerede har montert.
• Fest røret med egnete slangeklemmer. Nødvendig materiale følger ikke med.
• I begge tilfellene må du fjerne eventuelle aktive kullfiltre.

LUFTUTL∅P FOR FILTRERINGSVERSJON

• Før koplingen 15 inn på festekonsollen 7.3.
- Før forlengelsesledningene for koplingen 14.1 inn på koplingen 15 fra siden.
- Forsikre deg om at åpningene til forlengelsesledningene for koplingen 14.1 passer inn i åpningene til røkrøret både horisontalt og vertikalt.
- Kople koplingen 15 til utløpet fra kjøkkenviftens hoveddel med et rør eller en slange med en diameter på 150 mm (etter eget valg).
- Kontroller at det aktive kullfilteret er montert.

ELEKTRISK TILKOPLING

• Kople kjøkkenviften til strømnettet med en topolet bryter med en kontaktåpning på minst 3 mm.
• Fjern fettfiltrene (se avsnittet Vedlikehold) og kontroller at koplingsstykket til nettkabelen er korrekt innført i stikkontakten til sugesystemet.

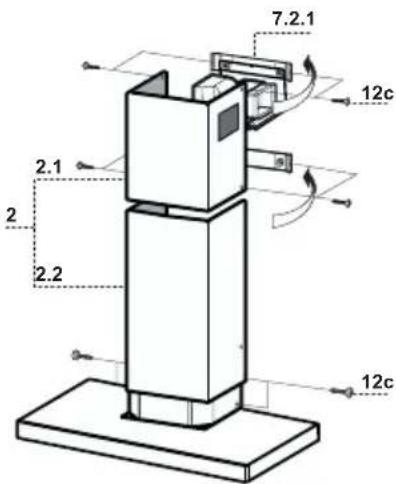

Montering av røkrøret

∅verste røkrør

• Utvid litt de to kantene på sidene og hekt dem på bak konsollene 7.2.1. Lukk kantene deretter helt igjen.
• Fest kantene på sidene av konsollene med de fire skruene 12c (2,9 x 9,5) som følger med.
• Forsikre deg om at åpningene til forlengelsesledningen for koplingen passer inn i åpningene til røkrøret.

Nederste røkrør

• Utvid litt de to kantene på sidene av røkrøret og hekt dem på mellom det øverste røkrøret og veggen. Lukk kantene deretter helt igjen.
• Fest den nederste siden til kjøkkenviftens hoveddel fra siden med de to skruene 12c (2,9 x 9,5) som følger med.

S Led Viser at motoren er slått på.

V1 Motor Tenner og slukker innsugningsmotoren ved min. hastighet. Denne hastigheten er egnet til spesielt lydløs kontinuerlig luftsirkulasjon når det er lite matos.
V2 Hastighet Middels hastighet som er egnet til de fleste bruksforholdene. Forholdet luftstrømning og lydnivå er ideelt.
V3 Hastighet Maks. hastighet som er egnet til forhold hvor det er mye matos også over lengre tid.

Fettfilter

VASKING AV DE SELVBÆRENDE FETTFILTRENE AV METALL

• Filtrene kan vaskes også i oppvaskmaskinen. De må vaskes ca. hver andre måned og eventuelt oftere avhengig av bruksforholdene.
• Fjern filtrene ett av gangen ved å trykke dem mot baksiden og samtidig skyve dem nedover.
• Vask filtrene. Pass på at du ikke böyer dem. La dem tørke før du monterer dem igjen.
• Når du monterer filtrene igjen må du passe på at håndtaket er rettet mot utsiden.

Kullfilter, filtrerende versjon

UTSKIFTING AV KULLFILTERET

• Dette filteret kan ikke vaskes eller brukes om igjen. Det skal skiftes ut minst hver fjerde måned eller oftere avhengig av bruksforholdene.
  • Fjern fettfiltrene av metall.
  • Hekt av kullfilteret.
• Hekt det nye filteret på i dets sete.
  • Monter fettfiltrene av metall igjen.

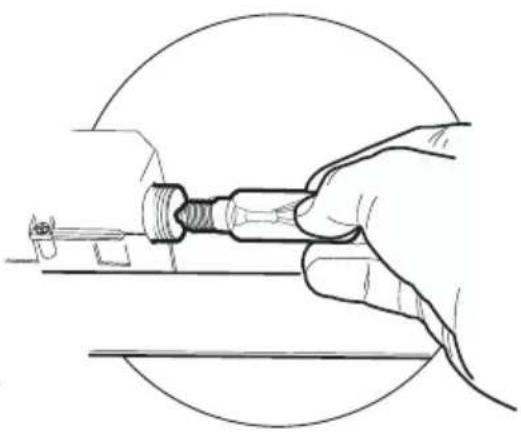

• Fjern skruen som fester lysholderen.
- Trekk lysholderen nedover.
- Skru løs lyspæren og bytt den ut med en av samme type.
- Gjenmonter lysholderen som beskrevet, men i motsatt rekkefølge.

Fjerning av fettfiltrene

Gjør som følger før du utfører vedlikehold på sugesystemenheten EASY CLEANING:

• Frakople kjøkkenviften med den topolete bryteren på strømnettet eller med hovedbryteren.
  • Ta fettfiltrene ut av kjøkkenviften.
• Fjern de aktive kullfiltrene (filtreringsversjon):
• For kjøkkenvifter med flat patron (A): Grip inn på de dertil bestemte krokene.
• For kjøkkenvifter med bajonettpatroner (B): Drei som vist og trekk ut.

B

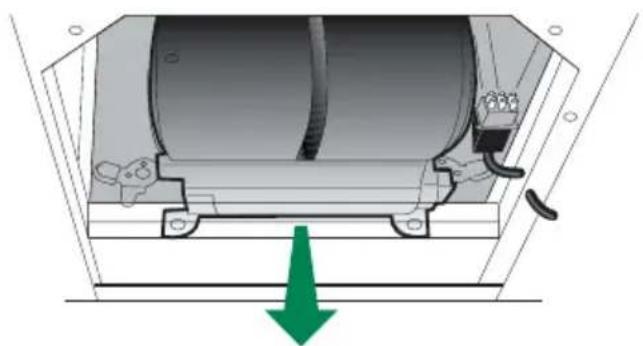

Avhekting av sugesystemenheten EASY CLEANING

• Frakople nettkabelens koplingsstykke Ca og kontrollenes og belysningens koplingsstykke Cmd som er plassert på siden av enheten.
• På kjøkkenvifter som monteres på veggen og frittstående kjøkkenvifter med røkrør med rektangulært tverrsnitt må du dreie sperrespakene Lb til sugesystemenheten og hekte dem av stiftene.
• På frittstående kjøkkenvifter med røkrør med rundt tverrsnitt må du skru løs sperrehakene Vb til sugesystemenheten.
• Trekk sugesystemenheten fremover slik at den kan hektes av støttestiftene og trekkes nedover og ut fra luftutløpet.

- Rengjør viftebladene og beskyttelsesristene med vanlig oppvaskmiddel. Delene kan også vaskes i oppvaskmaskinen.

- Rengjør sugesystemenhetens hoveddel med en fuktig klut og et egnet vaskemiddel. Pass på at det ikke trenger vann inn i enheten og koplingsstykkenes sete.

- La delene tørke skikkelig før du monterer dem igjen.

- Bruk en kost og rengjør utløpsrøret så langt opp som mulig.

NB.: For ikke å bytte om monteringsretningen har viftebladene ulike fester.

- Gjenmonter viftebladene på de tilhørende stiftene. Trykk helt til de hektes på plass.

- Pass på at sperreanordningene står i posisjon "FREE" og monter beskyttelsesristene. Drei deretter beskyttelsesristene mot "LOCK".

- Gjenmonter sugesystemenheten EASY CLEANING på kjøkkenviften ved å plassere den i rett posisjon og så hekte den på støttestiftene.

- Drei sperrespakene eller skru inn sperrehakene.

- Kople nettkabelens koplingsstykke og kontrollenes koplingsstykke til kontaktene på siden av sugesystemet.

• Gjenmonter eventuelle aktive kullfiltre.

• Gjenmonter fettfiltrene.

- Kople kjøkkenviften til strømnettet med den topolete bryteren på strømnettet eller med hovedbryteren.

- Kontroller at alt fungerer ved å tenne motoren og belysningen.
