FDF 6146 XS ECS - Köksfläkt FRANKE - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Varumärke	Franke
Modell	FDF 6146 XS ECS
Installationstyp	Väggmonterad teleskopisk skorsten
Mått (Bredd x Djup)	545 mm x 490 mm
Höjdintervall	730 mm till 1000 mm (justerbar)
Minsta avstånd från häll	650 mm
Anslutningsdiameter för utblås	150 mm (120 mm med reducering)
Typ av luftutsug	Kanalansluten eller recirkulation (med kolfilter)
Motorhastighetsinställningar	3 hastigheter (Låg, Medel, Intensiv)
Kontroller	Tryckknappar med LED-indikator
Belysning	1 x 40W glödlampa (utbytbart)
Typ av fettfilter	Metall, självbärande, diskmaskinssäker
Kolfilter (tillval)	Aktivt kol, ej tvättbart, byt var 4:e månad
Enkelt rengöringssystem	Avtagbar sugaggregat för fläktrengöring
Elektrisk specifikation	220-240 V, 50/60 Hz
Energiklass (om tillgänglig)	Ej specificerat
Ljudnivå	Ej specificerat
Material	Rostfritt stål

Vanliga frågor - FDF 6146 XS ECS FRANKE

Hur ofta bör jag rengöra fettfiltren?

Metallfettfiltren bör rengöras var 2:a månad av drift, eller oftare vid tung användning. De kan tvättas i diskmaskin.

Hur byter jag ut det aktiva kolfiltret?

Ta bort metallfettfiltren, lossa sedan fästhakarna på det mättade kolfiltret. Sätt i det nya filtret genom att haka fast det i sitt säte. Sätt tillbaka metallfiltren. Kolfiltret kan inte tvättas och bör bytas ut ungefär var 4:e månad.

Vilken typ av glödlampa använder fläkten?

Fläkten använder en 40W glödlampa. För att byta den, ta bort skruven på belysningsstödet, dra ner det och byt lampa.

Kan jag installera fläkten i recirkulationsläge?

Ja, fläkten kan användas i recirkulationsläge. Du måste installera aktiva kolfilter (ingår ej) och följa instruktionerna för recirkulationsversionen. Se till att luftutloppsanslutningarna är korrekt inriktade.

Vad är minsta avståndet mellan hällen och fläkten?

Minsta säkerhetsavstånd är 650 mm från hällen till fläkten.

Hur rengör jag fläktarna?

Fläkten har ett Easy Cleaning System. Koppla bort strömmen, ta bort fettfiltren, koppla sedan bort sugaggregatet. Ta bort sidogallren genom att lyfta stopplåset och vrida. Dra ut fläktarna och tvätta med vanligt diskmedel eller i diskmaskin.

Vilka hastighetsinställningar finns för motorn?

Motorn har tre hastigheter: V1 (Låg) för kontinuerlig tyst luftväxling, V2 (Medel) för normal matlagning och V3 (Intensiv) för kraftig ånga eller längre användning.

Är fläkten lämplig för användning över en gashäll?

Ja, men se till att det finns tillräcklig ventilation. Lämna inte höga öppna lågor under fläkten och rikta lågorna endast mot kastrullens botten. Fläkten ska inte användas för flambering.

Hur installerar jag kanalversionen?

Anslut fläkten till en utblåsningskanal med ett rör med minst 120 mm diameter. Använd reduceringen om det behövs. Se till att kanalvägen är så kort som möjligt. Anslut inte till kanaler som transporterar förbränningsgaser.

Vad ska jag göra om fläkten inte fungerar?

Kontrollera först strömförsörjningen: se till att den tvåpoliga strömbrytaren är på och att nätspänningen överensstämmer med typskylten. Om motorn eller ljuset inte fungerar, kontrollera kontakter och säkringar. Fortfarande felaktig? Kontakta en kvalificerad tekniker.

BRUKSANVISNING FDF 6146 XS ECS FRANKE

Handbok för installation användning och underhåll

Köksfläkt

• Tillverkaren åtar sig inget ansvar för fel som beror på felaktig eller olämplig installation.
• Minsta tillåtna avständ mellan spishäll och köksfläkt är 650 mm.
• Kontrollera att matningsnätets spänning motsvarar den som anges på märkskylten inuti köksfläkten.
• För Klass I-apparater, kontrollera att matningsnätet ger effektiv jordning.
• Anslut fläkten till frånluftkanalen via ett rör med en diameter på minst 120 mm. Anslutningsröret skall hållas så kort som möjligt.
• Anslut inte köksfläkten till frånluftkanaler som leder förbränningsgaser (från pannor, eldstäder etc.).
• Om fläkten används tillsammans med icke-elektriska spisar (t.ex. gasspisar) måste tillräcklig ventilation garanteras i lokalen för att förhindra backflöde av förbränningsgaser. Köket måste ha ett tilluftdon med direkt anslutning mot ytterluft för att garantera inflöde av friskluft.

ANVÄNDNING

• Köksfläkten är uteslutande avsedd för hemanvändning, för att eliminera köksos.
• Använd aldrig köksfläkten för andra ändamål än det avsedda.
• Undvik höga flammor under köksfläkten medan fläkten är i drift.
• Justera gaslågan så att flammorna endast berör kokkärlets undersida och inte tränger upp längs dess sidor.
• Fritöser måste övervakas kontinuerligt under användning: Överhettad olja kan fatta eld.
• Köksfläkten skall inte användas av barn eller personer som inte är insatta i korrekt användning.
• Apparaten är inte avsedd att användas av barn eller handikappade personer utan övervakning.
• Tillaga inga flamberade maträtter under köksfläkten, då det finns risk för eldsvåda
• Små barn skall hållas under övervakning så att de inte kan leka med apparaten.

UNDERHÅLL

• Stäng av apparaten eller skilj den från matningsnätet innan något underhållsarbete utförs.
• Rengör och/eller byt filtren med angivet intervall.
• Rengör köksfläkten med en fuktig trasa och neutralt flytande diskmedel.

Ref.	Antal	Produktkomponenter
1	1	Köksfläkthus, komplett med: manöveranordningar,lampa, fläkt, filter
2	1	Teleskopisk skorsten bestående av:
2.1	1	Överdel
2.2	1	Underdel
9	1	Reduktionsfläns ø 150-120 mm
10	1	Fläns ø 150 med backventil
14.1	2	Anslutningsstycke för luftutsläpp
15	1	Luftutsläppsgrenrör

Ref.	Antal	Installationskomponenter
7.3	1	Luftutsläppsgrenrörs konsol
7.2.1	2	Fästvinklar för övre skorstensdel
11	6	Väggpluggar
12a	6	Skruvar 4,2 x 44,4
12c	6	Skruvar 2,9 x 9,5

1 Dokumentation

Borrning i vägg och montering av fästen

Markering på vägg:

• Ett vertikalt streck upp till taket eller max. gränsen, i mitten av köksfläktens monteringsområde.
• Ett horisontellt streck 650 mm ovanför tillagningshällen.
• Placera konsolen 7.2.1 1-2 mm från taket eller den övre gränsen enligt anvisningarna. Ställ in konsolens mitt (hack) på det vertikala referensstrecket.
• Markera konsolens hål.
• Placera konsolen 7.2.1 X mm under den första konsolen (X = höjd för medföljande övre skorsten) enligt anvisningarna.Ställ in konsolens mitt(hack)på det vertikala referensstrecket.
• Markera konsolens hål.
• Markera en referenspunkt 116 mm från det vertikala referensstrecket och 320 mm ovanför det horisontella referensstrecket enligt anvisningarna.
• Upprepa detta moment på den motsatta sidan.
• Borra 8 mm hål i de markerade punkterna.
• Sätt in expansionspluggarna 11 i hålen.
• Fäst den nedre konsolen 7.2.1 med de medföljande skruvarna 12a (4,2 x 44,4).
• Sätt ihop den övre konsolen 7.2.1 och stödkonsolen 7.3 med de medföljande två skruvarna 12a (4,2 x 44,4).
• Skruva fast de två medföljande skruvarna 12a (4,2 x 44,4) i hålen för fastsättning av köksfläktsstommen. Se till att lämna ett utrymme på 5-6 mm mellan väggen och skruvhuvudet.

Montering av köksfläktsstomme

• Innan du hakar fast köksfläktsstommen, skruva fast de 2 skruvarna Vr som sitter i upphängningspunkterna på köksfläktsstommen.
• Haka fast köksfläktsstommen i de förberedda 12a skruvarna.
• Skruva fast 12a stödskruvarna.
• Skruva på skruvarna Vr för att nivellera köksfläktsstommen.

Anslutningar

LUFTUTSLÄPP SUGANDE VERSION

För installation i sugande version anslut fläktkåpan till utgångs-rörsystemet med ett styv eller böjlig slang med en diameter på 150 eller 120 mm, valet lämnas åt installatören.

Anslutning till slang med ø 150

• Sätt i flänsen ø 150 10 på utgången av köksfläktsstommen.
• Fäst slangen med lämpliga slangklämmor. Nödvändigt material medföljer inte.

Anslutning till slang med ø 120

• För anslutning med en slang med 120 mm diameter, sätt i reduktionsflänsen 9 på den tidigare installerade ø 150 flänsen.
• Fäst slangen med lämpliga slangklämmor. Nödvändigt material medföljer inte.
• I båda fallen avlägsna eventuella luktfilter med aktivt kol.

KOLFILTER

• Pressa fast grenröret 15 på luftutsläpp konsolen 7.3.
• För in förlängningsstyckena 14.1 i grenröret 15.
• Kontrollera att förlängningsstyckna sitter horisontelt och vertikalt uppriktade. Om så inte är fallet justera detta.
• Anslut grenröret 15 till köksfläkten genom att använda en fast eller en flexibel slang.
  • Montera dit kolfilter

ELEKTRISK ANSLUTNING

• Anslut fläktkåpan till eluttaget och installera en tvåpolig brytare med en öppning på minst 3 mm emellan kontakterna.
• Avlägsna fettfiltren (se avsnitt "Underhåll") och se till att nätsladdens kontaktdon är rätt isatt i fläktens uttag

Skorsten, övre sektion

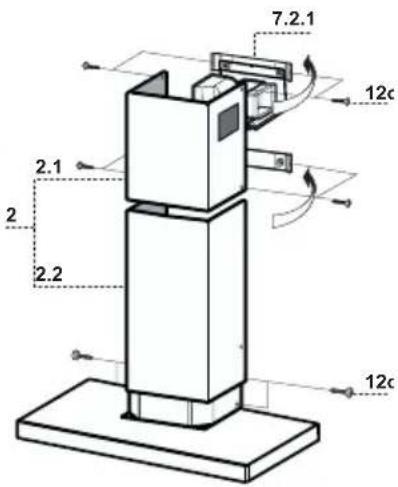

• För försiktigt två motstående sidor av den övre skorstensdelen utåt och haka dem på fästena 7.2.1. Se till att de sitter ordentligt.
• Fixera sidorna mot fästena med hjälp av de 4 skruvarna 12c som medföljer.
• Kontrollera att förlängningsstyckna sitter horisontelt och vertikalt uppriktade. Om så inte är fallet justera detta.

• För försiktigt två motstående sidor av den nedre skorstensdelen utåt och haka fast dem mellan den övre skorstensdelen och väggen. Se till att de kommer ordentligt på plats.
• Fixera den undre skorstensdelens sidor mot fläkthuset med hjälp av de 2 skruvarna 12c (2,9 x 9,5) som medföljer.

L	Tänder och släcker belysningen
S	Motor i drift
V1	Starta och stoppa motorn, samt startar en en tyst minimum gång
V2	Startar medium effekten, den bästa ljud och effekt nivå för matlagning
V3	Startar max effekten, som används vid kraftigt osande matframställning

FETTFILTER

RENGÖRNING AV FETTFILTER

• rengöring av fettfilter av metall.
• filtren är diskbara och måste rengöras minst varannan månad. Rengör oftare vid intensiv användning.

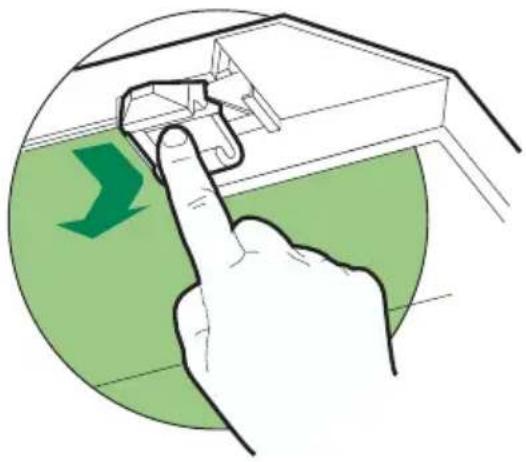

• ta bort filtren, ett i taget, låt dem torka före återmontering.
• vid återmontering av filtren, var noga med att handtagen vänds utåt.

• byte av kolfilter:
  • ta bort fettfiltren av metall
  • ta bort de igensatta kolfiltren
  • sätt tillbaka fettfiltren av metall

• Ta bort skruven som fäster plafonden.
- Dra plafonden nedåt.

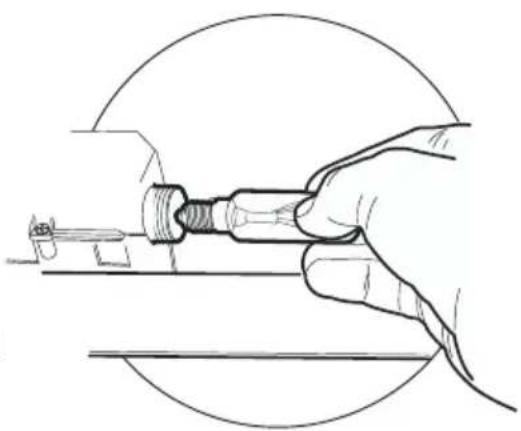

- Skruva loss lampan och ersätt den med en ny med samma egenskaper.
- Återmontera plafonden i motsatt ordning.

Innan du påbörjar underhållet av utsugningsenheten EASY CLEANING:

• Slå ifrån köksfläkten med den bipolära brytaren installerad på försörjningsnätet eller med huvudströmbrytaren.
  • Ta ut fettfiltren ur köksfläkten.
• Ta ut luktfiltren, vid köksfläkt i filtrerande version:
• För köksfläktar med plan kassett (A): använd de speciella hakarna;
• För köksfläktar med bajonettkassetter (B): vrid som visas på bilden och dra ut.

B

Friläggning av utsugningsenheten EASY CLEANING

• Koppla från starkströmskontakten Ca och den för reglagen och belysningen Cmd som sitter på enhetens sidor.
• För väggmonterade köksfläktar och de med ö med skorsten med rektangulär sektion, vrid låsningsspakarna Lb på utsugningsenheten, och haka av dem från stiften.
• På köksfläktarna med ö och rund skorstenssektion, skruva loss spärrhakarna Vb på utsugningsenheten.
• Dra utsugningsenheten framåt så att den friläggs från stödstiften dra ut den nedåt från luftutsläppet.

- För att avlägsna skyddsgallren på sidorna av fläkthjulen, lyft upp lästanden med spetsen av en skruvmejsel eller kniv och vrid dem i pilens riktning.

- Ta tag i fläkthjulen i de förberedda hålen och dra ut dem.

- Diska fläkthjulen och skyddsgallren med normalt diskmedel. De kan även diskas i diskmaskin.

- Rengör utsugningsenheten med en fuktig trasa och lämpligt rengöringsmedel, men ge noga akt på att inte vatten kommer in i enheten och i kontakternas säten.

- Torka den väl innan du monterar tillbaka den.

- Rengör luftutsläppskanalen så längt det är möjligt med en borste.

N.B. För att undvika omvända monteringar, har fläkthjulen differentierade kopplingar.

- Montera fläkthjulen på de motsvarande stiften och tryck tills du hör klicket för fasthakningen.

• Montera skyddsgallren och låt tänderna sammanfalla i läge "FREE" och vrid dem mot "LOCK".
• Montera utsugningsenheten EASY CLEANING på köksfläkten, sätt i den i läge och haka fast den på stödstiften.
• Vrid lässpakarna, eller skruva fast spärrhakarna.
• Anslut kraftförsörjningskontakten och den för reglagen till uttagen som sitter på utsugningsenhetens sidor.
• Montera eventuella luktfilter med aktivt kol.
  • Montera fettfiltren på nytt.
• Slå på köksfläkten med den bipolära brytaren installerad på försörjningsnätet eller med huvudströmbrytaren.
• Kontrollera funktionen genom att starta motorn och tända belysningen.
