YT6701 - Ruohonleikkuri Cotech - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ruohonleikkuri
Malli	YT6701
Merkki	Cotech
Virtalähde	Sähkö (johdollinen)
Moottorin teho	1600 W
Leikkuuleveys	42 cm
Leikkuukorkeuden säätö	6 asentoa (25-75 mm)
Ruohonkeräyssäkin tilavuus	50 L
Paino	12.5 kg
Mitat (P x L x K)	650 x 450 x 350 mm
Melutaso	85 dB(A)
Turvaominaisuudet	Turvakytkin, teräjarru
Huolto	Terän säännöllinen teroitus, alapuolen puhdistus
Varaosien saatavuus	Terät, pyörät, keräyssäkki
Korjattavuus	Helposti korjattavissa yleisillä työkaluilla
Takuu	2 vuotta
Käyttöohjeiden kielet	EN, DE, FI, NO, SV

Usein kysytyt kysymykset - YT6701 Cotech

Kuinka käynnistän Cotech YT6701 ruohonleikkurin?

Varmista, että virtajohto on kytketty sopivaan pistorasiaan ja paina turvakytkintä ennen käynnistysvivun vetämistä.

Mitä teen, jos leikkuri ei käynnisty?

Tarkista virtalähde, varmista että turvakytkin on päällä, ja tarkista terä mahdollisten esteiden varalta.

Kuinka säädän leikkuukorkeutta?

Käytä keskellä olevaa korkeudensäätövipua valitaksesi yksi kuudesta asennosta välillä 25 mm - 75 mm.

Kuinka usein terä tulisi teroittaa?

Teroita terä vähintään kerran kaudessa tai 20 käyttötunnin välein parhaan suorituskyvyn saavuttamiseksi.

Voinko käyttää jatkojohtoa?

Kyllä, käytä raskasta ulkokäyttöön tarkoitettua jatkojohtoa, joka on mitoitettu vähintään 13 ampeerille ja sopii ulkokäyttöön.

Kuinka puhdistan leikkurin käytön jälkeen?

Irrota virta, poista sitten harjalla tai puutarhaletkulla ruohonleikkuujätteet alapuolelta ja rungosta. Kuivaa huolellisesti ennen varastointia.

Mitä turvatoimia minun tulisi noudattaa?

Käytä aina tukevia kenkiä, vältä märän ruohon leikkaamista, pidä lapset ja lemmikit loitolla, äläkä ylety liian kauas.

Kuinka vaihdan terän?

Irrota virta, kallista leikkuri kyljelleen, irrota terän pultti jakoavaimella, vaihda uusi terä ja kiristä kunnolla.

Miksi leikkuri jättää leikkaamattomia kaistaleita?

Tarkista terän tylsyys tai vauriot, varmista että leikkuupöytä on tasainen, ja leikkaa hitaammin.

Mistä löydän varaosia YT6701-mallille?

Varaosia, kuten teriä, pyöriä ja keräyspusseja, on saatavilla Cotech-jälleenmyyjiltä tai verkkokaupoista.

KÄYTTÖOHJE YT6701 Cotech

Sammaleenpoistaja/pystyleikkuri

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Sammaleenpoistaja/pystyleikkuri

TUOTENRO 18-4458 MALLI YT6701-UK

31-5275 900 W

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Varoitus!

Lue käyttöohje!

Vaara! Terävät terät. Terä jatkaa pyörimistä moottorin sammuttamisen jälkeen. Irrota virtajohto pistorasiasta ennen huoltoa.

CE-merkintä

Kaksoiseristys

Pidä sivulliset loitolla.

Älä leikkaa ruohoa sateella sähköiskun välttämiseksi. Älä jätä ruohonleikkuria ulos sateella.

Pidä virtajohto etäällä pyörivästä terästä.

STOP

Terä jatkaa pyörimistä moottorin sammuttamisen jälkeen.

Yleisiä turvallisuusohjeita

• Laitetta saavat käyttää aikuiset, joilla ei ole fyysisiä tai psyykkisiä rajoitteita. Henkilöt, joilla ei ole riittävästi kokemusta ja taitoja, eivät saa käyttää laitetta ilman turvallisuudesta vastaavan henkilön antamia ohjeita.
• Älä anna lasten leikkiä laitteella.
• Laitetta saa käyttää ainoastaan käyttöohjeessa kuvatulla tavalla.
• Ota huomioon, että laitteen käyttäjä on aina vastuussa sen aiheuttamista omaisuus- tai henkilövahingoista ja vaaratilanteista.
• Vaurioituneen virtajohdon saa vaihtaa vain valtuutettu sähköasentaja tai Clas Ohlsonin asiakaspalvelu.
• Laite tulee liittää seinäpistorasiaan, jossa on 30 mA:n vikavirtasuojakytkin (RCD).
• Älä käytä laitetta, jos olet väsynyt, sairas tai alkoholin tai lääkkeiden vaikutuksen alainen.

Turvallisuusohjeet ennen tuotteen käyttöä

• Lue koko käyttöohje tarkkaan.
- Älä anna lasten tai henkilöiden, jotka eivät ole lukeneet käyttöohjetta, käyttää laitetta. Paikalliset määräykset saattavat säännellä tuotteen käyttäjän ikää.
- Älä käytä laitetta, jos lähettyvillä on muita henkilöitä, erityisesti lapsia tai kotieläimiä.
- Käytä työskentelyyn soveltuvia, tukevia kenkiä ja pitkiä housuja. Älä käytä sandaaleja äläkä ole paljain jaloin, kun käytät laitetta.
- Älä käytä löysiä vaatteita, tai vaatteita, joissa on riippuvia nauhoja tai remmejä.
- Käy läpi työstettävä alue, ennen kuin aloitat työskentelyn. Poista kaikki esineet, jotka laite saattaisi heittää.
- Tarkista ennen laitteen käyttöä, että laite on kokonainen, että kaikki osat ovat ehjiä ja että ne toimivat normaalisti.
- Tarkista, että kaikki käytettävät johdot ovat kokonaisia ja ehjiä. Tarkista myös laitteen ja ruohonleikkurimoottorin välisen kiinteän verkkojohdon kunto.
- Älä käytä laitetta, jos jokin johdoista tai liitännöistä on vaurioitunut.
- Tarkista, että kaikki ruuvit ja pultit on kirstetty kunnolla ja että kaikki turvalaitteet on asennettu, ennen kuin aloitat työskentelyn.

Turvallisuusohjeet käytön aikana

• Laitetta ei ole tarkoitettu ammattilais- tai vuokrauskäyttöön. Laite on tarkoitettu ainoastaan yksityiskäyttöön.
• Käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa.
• Käytä laitetta ainoastaan päivänvalossa tai hyvin valaistuissa kohteissa.
• Liitä laite ainoastaan pistorasiaan (230–240 V, 50 Hz), jossa on 30 mA:n vikavirtasuojakytkin (RCD).
• Vältä laitteen käyttämistä märällä nurmikolla.
• Käytä laitetta hitaalla nopeudella, älä kulje nopeasti.
• Ole erityisen varovainen kaltevilla pinnoilla.
• Työskentele kaltevilla pinnoilla päästä päähän, älä alhaalta ylöspäin tai ylhäältä alaspäin.
• Ole varovainen, kun vaihdat suuntaa kaltevalla pinnalla.
• Älä käytä laitetta erittäin kaltevilla pinnoilla.
• Ole erityisen varovainen, kun peruutat tai vedät laitetta itseesi päin.
• Sammuta laite ja irrota virtajohto seinäpistorasiasta, jos siirrät laitetta muiden kuin nurmikon yli, esim. sorakäytävät tai ajoluiskat.
• Älä käytä laitetta, jos jokin sen kotelon osista on vaurioitunut. Älä käytä laitetta, jos keräin ei ole paikallaan.
• Varmista, että laite on käynnistettäessä tukevasti kaikkien pyöriensä varassa. Pidä kädet ja jalat kaukana kotelosta ja laitteen alapuolella olevasta pyörivästä terästä.
• Sammuta laite ja irrota virtajohto seinäpistorasiasta, kun keskeytät työskentelyn tilapäisesti.
• Sammuta laite ja irrota virtajohto seinäpistorasiasta, kun tyhjennät keräimen tai puhdistat tai huollat laitetta.
• Sammuta laite ja irrota virtajohto seinäpistorasiasta, jos pyörivä terä osuu johonkin esineeseen. Tarkista laitteen, terän ja sen jousten kunto. Korjaa mahdolliset vauriot, ennen kuin käynnistät laitteen uudestaan.
• Jos laitteesta kuuluu epänormaalia tärinää tai ääntä, sammuta laite ja irrota virtajohto seinäpistorasiasta. Tarkista terän ja sen jousten kunto, kiristä kaikki ruuvit ja korjaa mahdolliset vauriot, ennen kuin käynnistät laitteen uudestaan.
• Pidä tarkasti silmällä virtajohtoa laitteen käytön aikana. Varmista, ettei se pääse kosketuksiin laitteen tai sen alapuolella olevan pyörivän terän kanssa.

Tuotekuvaus

1. Keräin
2. Syöttöaukon suojaluukku
3. Kahvan alaosan kiinnitin
4. Sähkömoottorin kupu
5. Työskentelykorkeuden säätö

1. Käynnistyskahva
2. Turvakytkin
3. Kaapelipidike
4. Ruohonleikkurimoottorin virtajohto
5. Kahvan yläosan kulmasäätö

1. Kaapelikiinnike
2. Kahva (yläosa)
3. Kahvan ylä- ja alaosan välinen kiinnityspultti ja mutteri
4. Kaapelikiinnike
5. Kahva (alaosa)

Asennus

Kahva

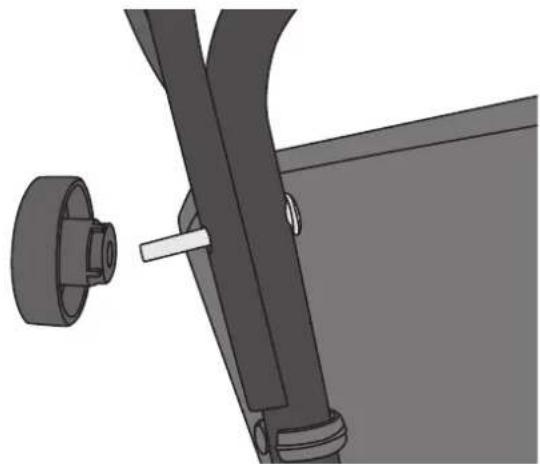

1. Kiinnitä kahvan alaosa laitteeseen ja lukitse se lukitusmutterilla.

1. Kiinnitä kahvan ylä- ja alaosa toisiinsa pakkauksen ruuvilla ja mutterilla.
2. Kiinnitä laitteen virtajohto pakkauksen kaapelikiinnikkeillä.

Keräin

1. Pidä keräin kahvan alapuolella ja nosta syöttöaukon suojaluukku.

1. Aseta keräimen kiinnitysnastat laitteen loveen.

Virtajohdon liittäminen

Huom.! Käytä ainoastaan ulkokäyttöön tarkoitettua johtoa.

1. Liitä virtajohto laitteen liitäntään ja kiinnitä johto kahvan kaapelipidikkeeseen.

1. Liitä verkkojohdon pistoke maadoitettuun pistorasiaan (230–240 V, 50 Hz), jossa on 30 mA:n vikavirtasuojakytkin (RCD).

Käynnistäminen

Huom.! Ole varovainen, kun käynnistät laitetta, ettei se tartu heti kiinni maahan. Vältä tarttuminen asettamalla korkeudensäätö korkeimpaan asentoon ja varmista, että laite on helposti työstettävällä alustalla, kun käynnistät sen. Säädä käynnistyksen jälkeen työskentelykorkeutta tarvittaessa.

1. Paina turvakytkin ala-asentoon. 2. Vedä käynnistyskahva sisään päästämättä

turvakytkintä. Laite käynnistyy.

1. Päästä turvakytkin, pidä käynnistyskahva paikallaan ja pidä kiinni laitteen kahvasta molemmin käsin.

Sammuttaminen

Sammuta laite päästämällä irti käynnistyskahvasta.

Työskentelykorkeus

Säädä työskentelykorkeutta liikuttamalla korkeudensäädintä.

Säätövaihtoehtoja on neljä:

• 5 mm: 5 mm normaalitilaa korkeampi
  • 0: Normaalitila
• -5 mm: 5 mm normaalitilaa matalampi
• -10 mm: 10 mm normaalitilaa matalampi

Kahvan yläosan säätäminen

1. Avaa kahvan molemmilla puolilla olevat säätölukitukset.
2. Aseta kahva sopivaan kulmaan.
3. Paina lukitukset takaisin paikoilleen.

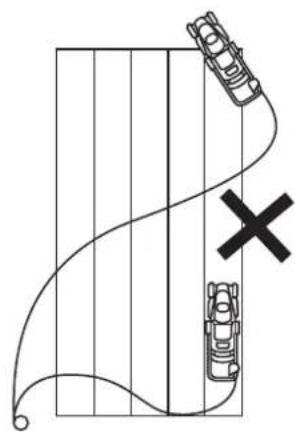

• Varmista, että jatkojohto on aina takanasi sellaisella pinnalla, jota et työstä tai jonka olet jo työstänyt.
• Ole varovainen, ettei jatkojohto pääse vaurioitumaan tai juuttumaan kiinni työskentelyn aikana.
• Saat parhaan tuloksen, kun työskentelet aina limittäin edellisen työstettävän pinnan kanssa.

Turvallinen työskentely niin, ettei jatkojohto vaurioidu:

Keräimen tyhjentäminen

1. Sammuta laite ja irrota virtajohto seinäpistorasiasta.
2. Nosta suojaluukkua ja nosta keräin pois laitteesta.
3. Tyhjennä keräin ja puhdista poistoaukko mahdollisista ruohonjäänteistä ja liasta. Käytä puhdistamiseen soveltuvia työkaluja. Älä käytä käsiä tai jalkoja.
4. Nosta suojaluukkua ja kiinnitä keräin takaisin paikalleen.

Huolto ja säilytys

Huom.! Ennen kuin huollat laitetta, sammuta se irrottamalla virtajohto pistorasiasta ja anna sen jäähtyä.

Huolto ja ylläpito

• Puhdista laitteen ulkopinta kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta, älä liuottimia tai syövyttäviä kemikaaleja.
• Varmista, että sähkömoottorin kuvun ilmanottoaukot ovat avoimet ja puhtaat.

• Tarkista säännöllisesti kaikkien ruuvien ja mutterien kireys ja laitteen kunto.
• Tarkista säännöllisesti keräimen kunto.
• Vain ammattilainen saa korjata tuotteen ja ainoastaan alkuperäisvaraosilla.
• Parhaan tuloksen saavuttamiseksi varmista, että laitteen alaosassa ei ole ruohoa tai likaa.
• Tarkista säännöllisesti pyörivän terän ja sen jousten kunto. Varmista, että niissä ei ole vaurioita.

Säilytys

• Sammuta laite, irrota virtajohto pistorasiasta ja anna laitteen jäähtyä.
• Puhdista laite huolellisesti ja tarkista, että siinä ei ole vaurioita.
• Tarkista, että kaikki ruuvit ovat kireällä.
• Aseta laite säilytykseen kuivaan tilaan lasten ulottumattomiin.

Vianhakutaulukko

Laite ei käynnisty. • Onko	jatkojohto ehjä ja liitetty oikein?• Onko seinäpistorasiassa virtaa?• Irrota virtajohto pistorasiasta ja tarkista, että terä pyörii vapaasti, eikä poistoaukossa tai laitteen alapuolella oleva ruoho tai lika estä sen toimintaa.
Moottorissa ei ole tehoa.	Tarkista työskentelykorkeus. Jos se on liian matala, voi laitteen teho laskea.• Irrota virtajohto pistorasiasta ja tarkista, että terä pyörii vapaasti, eikä poistoaukossa tai laitteen alapuolella oleva ruoho tai lika estä sen toimintaa.
Laite tärisee epätavallisesti.	• Tarkista pyörivän terän ja sen jousten kunto. Vaihda osat tai korjauta tarvittaessa.• Irrota virtajohto pistorasiasta ja tarkista, että terä pyörii vapaasti, eikä poistoaukossa tai laitteen alapuolella oleva ruoho tai lika estä sen toimintaa.

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.

Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Tekniset tiedot

Verkkoliitäntä 230–240 V, 50 Hz

Teho 1800 W

Kierrosluku 3600/min

Työskentelykorkeus 360 mm

Paino 14 kg

Äänitaso LpA: 86,9 dB(A) (KpA: 3 dB)

LwA: 102 dB(A) (KwA: 3 dB)

Tärinätaso 3,944 m/s² (K: 1.5 m/s²)

Försäkran om överenstämmelse Samsvarerklæring Vakuutus yhdenmukaisuudesta Konformitätserklärung

CLAS OHLSON AB SE-793 85 INSJÖN, SWEDEN

Declares that this product complies with the requirements of the following directives and standards Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder Bekrefter at dette produktet er i samsvar med fölgende direktiver og standarder Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

SCARIFIER AND LAWN RAKER

Cotech 31-5275/18-4458

YT6701 / YT6701-UK

Machinery directive2006/42/EC	EMC directive2004/108/EC	Low voltage directive2006/95/EC
EN60335-2-92:2005 EN	55014-1:2006+A1EN 55014-2:1997+A1+A2EN 61000-3-2:2006+A1+A2EN 61000-3-11:2000	EN60335-1:2002+A1+A11+A12+A2+A13+A14+A15EN 62233:2008

Klas Balkow

President

Insjön, Sweden, 2013-12-03
