Produkttyp	Rasenmäher
Modell	YT6701
Marke	Cotech
Stromquelle	Elektrisch (mit Kabel)
Motorleistung	1600 W
Schnittbreite	42 cm
Schnitthöhenverstellung	6 Positionen (25-75 mm)
Fassungsvermögen Grasfangkorb	50 L
Gewicht	12,5 kg
Abmessungen (L x B x H)	650 x 450 x 350 mm
Geräuschpegel	85 dB(A)
Sicherheitsmerkmale	Sicherheitsschalter, Messerbremse
Wartung	Regelmäßiges Messerschärfen, Unterseite reinigen
Verfügbarkeit von Ersatzteilen	Messer, Räder, Fangkorb
Reparierbarkeit	Heimwerkerfreundlich mit üblichen Werkzeugen
Garantie	2 Jahre
Sprachen der Bedienungsanleitung	EN, DE, FI, NO, SV

Häufig gestellte Fragen - YT6701 Cotech

Wie starte ich den Cotech YT6701 Rasenmäher?

Stellen Sie sicher, dass das Stromkabel an eine geeignete Steckdose angeschlossen ist, und drücken Sie den Sicherheitsschalter, bevor Sie den Starthebel ziehen.

Was soll ich tun, wenn der Rasenmäher nicht startet?

Überprüfen Sie die Stromversorgung, stellen Sie sicher, dass der Sicherheitsschalter eingerastet ist, und kontrollieren Sie das Messer auf Hindernisse.

Wie stelle ich die Schnitthöhe ein?

Verwenden Sie den zentralen Höhenverstellhebel, um eine der sechs Positionen zwischen 25 mm und 75 mm auszuwählen.

Wie oft sollte ich das Messer schärfen?

Schärfen Sie das Messer mindestens einmal pro Saison oder nach jeweils 20 Betriebsstunden für optimale Leistung.

Kann ich ein Verlängerungskabel verwenden?

Ja, verwenden Sie ein schweres Verlängerungskabel für den Außenbereich, das für mindestens 13 Ampere ausgelegt und für den Außeneinsatz geeignet ist.

Wie reinige ich den Rasenmäher nach dem Gebrauch?

Trennen Sie das Gerät vom Stromnetz, entfernen Sie dann mit einer Bürste oder einem Gartenschlauch Grasschnitt von der Unterseite und dem Gehäuse. Vor der Lagerung gründlich trocknen.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie immer festes Schuhwerk, mähen Sie kein nasses Gras, halten Sie Kinder und Haustiere fern, und greifen Sie niemals über das Gerät.

Wie wechsle ich das Messer?

Trennen Sie das Gerät vom Stromnetz, kippen Sie den Rasenmäher auf die Seite, lösen Sie mit einem Schraubenschlüssel die Messerschraube, setzen Sie ein neues Messer ein und ziehen Sie es fest.

Warum hinterlässt der Rasenmäher ungemähte Streifen?

Überprüfen Sie das Messer auf Stumpfheit oder Beschädigung, stellen Sie sicher, dass der Mähdeck eben ist, und mähen Sie langsamer.

Wo finde ich Ersatzteile für den YT6701?

Ersatzteile wie Messer, Räder und Fangkörbe sind bei Cotech-Händlern oder Online-Händlern erhältlich.

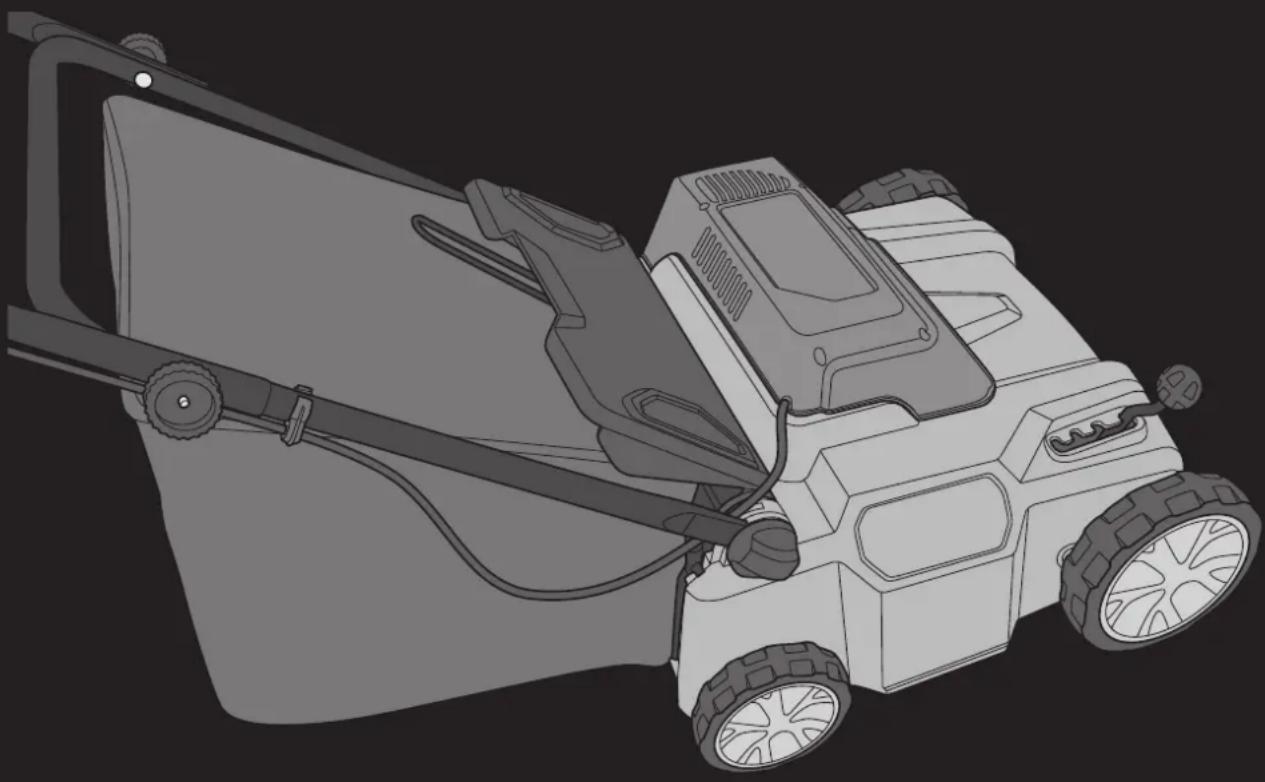

BEDIENUNGSANLEITUNG YT6701 Cotech

Vertikutierer/Rasenlüfter

Important!

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.

Original Bedienungsanleitung

Vertikutierer/Rasenlüfter

ART.NR. 18-4458 MODELL YT6701-UK

31-5275

YT6701

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheit

Warnung

Bedienungsanleitung durchlesen

CE-Kennzeichnung

Doppelte Isolierung

Um elektrischen Schlag zu vermeiden, den Rasen nicht bei Regenwetter lüften. Das Gerät nicht draußen im Regen stehen lassen.

Die Klingen drehen sich weiter, nachdem der Motor abgeschaltet wurde.

Warnung vor scharfen Schneiden. Die Klingen drehen sich weiter, nachdem der Motor abgeschaltet wurde. Vor Pflege und Wartung stets das Gerät abschalten und den Netzstecker ziehen.

Zuschauer vom Gerät fernhalten.

Das Netzkabel von den rotierenden Messern fernhalten.

Allgemeine Sicherheitsvorschriften

• Das Gerät darf nicht von Personen (und Kindern) mit eingeschränkter körperlicher oder geistiger Leistungsfähigkeit verwendet werden. Das Gerät ist nur dann für Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. mangelnder Erfahrung/mangelndem Wissen geeignet, wenn diese in die sichere Handhabung eingeführt worden sind und die Risiken und Gefahren der Benutzung verstehen.
• Kein Kinderspielzeug.
• Das Gerät einzig auf die in dieser Bedienungsanleitung beschriebene Weise benutzen.
• Der Benutzer ist stets für Unfälle und Gefahren, die andere Menschen oder deren Eigentum betreffen, verantwortlich.
• Bei Beschädigung das Netzkabel nur von einem qualifizierten Elektriker austauschen lassen oder sich an Clas Ohlsons Kundenservice wenden.
• Das Gerät unbedingt an eine mit Fehlerstrom-Schutzeinrichtung (RCD) abgesicherte Schuko-Steckdose mit 230–240 V, 50 Hz anschließen (Ansprechstrom 30 mA).
• Bei Müdigkeit, Krankheit oder unter dem Einfluss von Alkohol oder Medikamenten das Gerät nicht bedienen.

Sicherheitshinweise vor der Inbetriebnahme

• Die komplette Bedienungsanleitung vollständig durchlesen.
- Kinder oder Personen, die die Bedienungsanleitung nicht gelesen haben, das Gerät nicht verwenden lassen. Bitte die örtlichen Bestimmungen zu evtl. Altersgrenzen für die Benutzung beachten.
- Das Gerät nie verwenden, wenn sich Zuschauer, vor allem Kinder oder Haustiere, in der Nähe befinden.
- Immer geeignetes festes Schuhwerk und eine geeignete lange Hosen tragen. Das Gerät niemals barfuß oder mit Sandalen benutzen.
- Niemals lose sitzende Kleidung oder Kleidung mit lose hängenden Riemen oder Bändern benutzen.
- Den Arbeitsbereich vor Beginn der Arbeit sorgfältig untersuchen. Alle Gegenstände, die vom Gerät weggeschleudert werden könnten, entfernen.
- Vor der Benutzung sicherstellen, dass das Gerät komplett ist sowie alle Teile unbeschädigt und funktionstüchtig sind.
- Sicherstellen, dass alle verwendeten Kabel komplett und unbeschädigt sind. Auch das feste Netzkabel des Gerätes zum Rasenmähermotor überprüfen.
- Das Gerät niemals mit beschädigtem Netzstecker oder -kabel betreiben.
- Vor der Inbetriebnahme sicherstellen, dass alle Schrauben und Bolzen fest sitzen und alle Schutzvorrichtungen montiert wurden.

Sicherheitshinweise zur Bedienung

• Das Gerät ist nicht für den professionellen Einsatz oder zum Vermieten vorgesehen. Das Gerät ist nur für den Hausgebrauch vorgesehen.
• Nur Verlängerungskabel, die für den Außenbereich zugelassen sind, verwenden.
• Das Gerät nur im Tageslicht oder bei guter Beleuchtung benutzen.
• Das Gerät ausschließlich an eine mit Fehlerstrom-Schutzeinrichtung (RCD) abgesicherte Schuko-Steckdose mit 230–240 V, 50 Hz anschließen (Ansprechstrom 30 mA).
• Das Arbeiten auf nassen Rasenflächen vermeiden.
• Das Gerät immer mit Ruhe bedienen und nie überhastet bewegen.
• Besondere Vorsicht bei Gefällen und Abhängen walten lassen.
• Bei Neigungen immer entlang dem Gefälle arbeiten, niemals auf- und abwärts.
• Beim Wechsel der Richtung an Gefällen immer sehr vorsichtig sein.
• Steile Gefälle grundsätzlich niemals bearbeiten.
• Besonders vorsichtig vorgehen, wenn das Gerät rückwärts bzw. auf den Körper zu bewegt wird.
• Das Gerät ausschalten und den Netzstecker ziehen bevor die Maschine über andere Flächen als Rasen transportiert wird, z. B. Kieswege oder Auffahrten.
• Das Gerät niemals betreiben, wenn ein Teil des Gehäuses beschädigt ist. Das Gerät nicht ohne den montierten Auffangbehälter verwenden.
• Sicherstellen, dass das Gerät beim Starten sicher auf allen vier Rädern steht. Hände und Füße vom Gehäuse und den rotierenden Klingen an der Unterseite des Gerätes fernhalten.
• Das Gerät bei zeitweiligen Arbeitspausen immer ausschalten und den Netzstecker ziehen.
• Das Gerät zum Entleeren des Auffangbehälters, zur Reinigung u. Ä. immer ausschalten und den Netzstecker ziehen.
• Trifft das Gerät auf einen Fremdkörper sofort ausschalten und den Netzstecker ziehen. Den Vertikutierer/Rasenlüfter, die rotierenden Klingen und deren Federn überprüfen. Evtl. Schäden vor dem erneuten Starten des Gerätes reparieren.
• Treten ungewohnte Vibrationen oder Geräusche auf, das Gerät ausschalten und den Netzstecker ziehen. Die Klingen und deren Federn überprüfen, alle Schrauben anziehen und evtl. Schäden reparieren bevor die Arbeit wieder aufgenommen wird.
• Das Netzkabel während der Arbeit stets im Blick behalten. Sicherstellen, dass es niemals mit dem Gerät oder den rotierenden Klingen auf der Unterseite in Kontakt kommt.

Produktbeschreibung

1. Auffangbehälter
2. Schutzklappe über dem Auswurf
3. Halterung für das Griffunterteil
4. Haube über dem Elektromotor
5. Hebel zur Einstellung der Arbeitshöhe

1. Startbügel
2. Sicherheitsschalter
3. Kabelhalterung
4. Netzkabel zum Rasenmähermotor
5. Winkelhebel für das Griffoberteil

1. Kabelklemme
2. Griff (Oberteil)
3. Befestigungsschrauben und Muttern zwischen Ober- und Unterteil des Griffs
4. Kabelklemme
5. Griff (Unterteil)

Montage

Griff

1. Das Unterteil des Griffs auf dem Vertikutierer/Rasenlüfter befestigen und mit den Befestigungsmuttern festziehen.

1. Ober- und Unterteil des Griffs mithilfe der Schrauben und Muttern zusammenbauen.
2. Das Netzkabel mit den mitgelieferten Klemmen befestigen.

Auffangbehälter

1. Den Auffangbehälter am Griffunterteil festhalten und die Schutzklappe über dem Auswurf anheben.

1. Die Befestigungsstifte des Auffangbehälters in die Aussparung am Vertikutierer/Rasenlüfter stecken.

Anschluss des Netzkabels

Achtung: Nur Kabel für den Außenbereich verwenden.

1. Das Netzkabel an dessen Anschluss am Vertikutierer/Rasenlüfter anschließen und das Kabel in der Kabelhalterung am Griff befestigen.

1. Das Netzkabel an eine mit Fehlerstrom-Schutzeinrichtung (RCD) abgesicherte Schuko-Steckdose mit 230-240 V, 50 Hz anschließen (Ansprechstrom 30 mA).

Start

Achtung: Beim Starten des Gerätes vorsichtig sein damit es sich nicht sofort im Boden festfährt. Um dies zu verhindern, die Höheneinstellung auf die höchste Stufe setzen und das Gerät für den Start auf eine leicht zu bearbeitende Fläche stellen. Danach die Höheneinstellung je nach Bedarf anpassen.

1. Den Sicherheitsschalter herunterdrücken und gedrückt halten.

2. Den Startbügel zum Griff hin ziehen ohne den Sicherheitsschalter loszulassen. Der Vertikutierer/Rasenlüfter startet.

3. Den Sicherheitsschalter loslassen, den Startbügel weiterhin festhalten und den Griff mit beiden Händen fassen.

Ausschalten

Das Gerät durch Loslassen des Startbügels ausschalten.

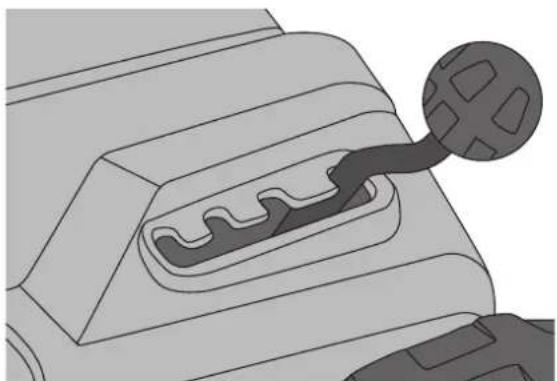

Arbeitshöhe

Die Einstellung der Arbeitshöhe erfolgt durch Verschieben des Hebels.

Es gibt 4 versch. Stufen:

• 5 mm: 5 mm höher als die Normaleinstellung
  • 0: Normaleinstellung
• -5 mm: 5 mm niedriger als die Normaleinstellung
• -10 mm: 10 mm niedriger als die Normaleinstellung

Einstellung des Griffoberteils

1. Den Winkhebel an beiden Seiten des Griffs herausklappen.
2. Den Griff in die gewünschte Position bringen.
3. Den Winkelhebel wieder eindrücken.

• Sicherstellen, dass das Verlängerungskabel sich stets hinter dem Gerät auf einer Fläche befindet, die nicht bearbeitet werden soll oder bereits bearbeitet ist.
• Darauf achten, dass das Verlängerungskabel während der Arbeit nicht beschädigt oder eingeklemmt wird.
• Für das beste Ergebnis die Arbeitsbereiche etwas überlappend bearbeiten.

Methode für sichere Arbeit ohne Beschädigung des Verlängerungskabels:

Entleeren des Auffangbehälters

1. Das Gerät ausschalten und den Netzstecker aus der Steckdose ziehen.
2. Die Schutzklappe anheben und den Auffangbehälter abnehmen.
3. Den Behälter leeren und den Auswurf von Gras und Verschmutzungen befreien. Geeignetes Werkzeug benutzen, nicht die Hände oder Füße.
4. Die Schutzklappe anheben und den Auffangbehälter wieder anbringen.

Pflege, Wartung und Aufbewahrung

Achtung: Vor Wartung und Pflege das Gerät ausschalten, den Netzstecker aus der Steckdose ziehen und das Gerät abkühlen lassen.

Pflege und Wartung

• Das Gerät außen mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.
• Sicherstellen, dass die Belüftungsöffnungen an der Haube über dem Elektromotor immer offen und frei von Verunreinigungen sind.

• Regelmäßig überprüfen, ob alle Schrauben und Muttern angezogen sind und ob das Gerät beschädigt ist.
• Regelmäßig sicherstellen, dass der Auffangbehälter in gutem Zustand ist.
• Reparaturen unbedingt qualifizierten Servicetechnikern überlassen. Ausschließlich Original-Ersatzteile verwenden.
• Die Unterseite des Gerätes immer frei von Gras und Verunreinigungen halten um das beste Ergebnis zu erzielen.
• Regelmäßig die rotierenden Klingen und deren Federn überprüfen. Sicherstellen, dass diese unbeschädigt und in gutem Zustand sind.

Aufbewahrung

• Das Gerät ausschalten, das Netzkabel aus der Steckdose ziehen und das Gerät abkühlen lassen.
• Das Gerät gründlich reinigen und überprüfen, ob alle Teile unbeschädigt sind.
• Den festen Sitz aller Schrauben überprüfen.
• Das Gerät trocken und außerhalb der Reichweite von Kindern aufbewahren.

Fehlersuche

Das Gerät startet nicht.	Ist das Verlängerungskabel beschädigt oder falsch angeschlossen?Kommt Strom aus der Steckdose?Das Netzkabel aus der Steckdose ziehen und überprüfen, ob die Klingen frei rotieren können und nicht von Grasresten oder Verunreinigungen an der Gerätunterseite oder im Auswurf behindert werden.
Der Motor verliert an Kraft.	Die Arbeitshöhe überprüfen, ist diese zu niedrig eingestellt, kann das Gerät an Kraft verlieren.Das Netzkabel aus der Steckdose ziehen und überprüfen, ob die Klingen frei rotieren können und nicht von Grasresten oder Verunreinigungen an der Gerätunterseite oder im Auswurf behindert werden.
Es entstehen ungewohnte Vibrationen.	Die rotierenden Klingen und deren Federn überprüfen. Bei Bedarf Teile reparieren oder austauschen.Das Netzkabel aus der Steckdose ziehen und überprüfen, ob die Klingen frei rotieren können und nicht von Grasresten oder Verunreinigungen an der Gerätunterseite oder im Auswurf behindert werden.

Hinweise zur Entsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen.

Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

Technische Daten

Betriebsspannung 230–240 V, 50 Hz

Leistung 1800 W

Drehzahl 3600 /min

Arbeitsbreite 360 mm

Gewicht 14 kg

Schalldruckpegel LpA: 86,9 dB(A) (KpA: 3 dB)

Schallleistungspegel LwA: 102 dB(A) (KwA: 3 dB)

Schwingungsemissionswert 3,944 m/s² (K: 1.5 m/s²)
