BEDIENUNGSANLEITUNG LBC 36 Cotech

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.

Original Bedienungsanleitung

Vor Inbetriebnahme bitte die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Achtung: Das Auffüllen von Öl wird in Abschnitt Pflege, Wartung und Lagerung – Motoröl auffüllen und wechseln beschrieben.

Sicherheitshinweise

Warnung: Erwachsene, Kinder und Haustiere müssen beim Betrieb der Motorsense einen Mindestabstand von 15 m einhalten. Sobald jemand näher kommt, ist diese sofort abzuschalten.

Produktkennzeichnung mit Piktogrammen

Immer Schutzhelm, Augenschutz und Gehörschutz tragen.

Schutzhandschuhe tragen.

Sicherheitsschuhe tragen.

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen. Für später aufbewahren.

Steine und andere Gegenstände können von der Motorsense weggeschleudert werden.

Niemand darf sich nähern, wenn mit dem Gerät gearbeitet wird. Erwachsene, Kinder und Haus- tiere müssen beim Betrieb der Motorsense einen Mindestabstand von 15 m einhalten.

Nicht in die rotierenden Messer greifen.

Es darf nur Zubehör verwendet werden, dass für Drehzahlen von 8500 /min zugelassen ist.

Warnung: Außenseite wird heiß – Verbrennungsgefahr!

Sicherheitshinweise

Achtung: Der Motor darf bei Wartungs-, Einstell- und Reinigungsarbeiten nicht in Betrieb sein.

- Vor Inbetriebnahme die Bedienungsanleitung aus Sicherheitsgründen vollständig durchlesen. So wird für Vertrautheit mit der Bedienung gesorgt.

- Das Gerät niemals bei Müdigkeit, Krankheit oder unter Einfluss von Alkohol, Drogen oder Medikamenten bedienen.

• Das Gerät ist nur für den Hausgebrauch und die Nutzung gemäß Bedienungsanleitung vorgesehen.

- Nur bei unbeschädigtem, korrekt montiertem Schutzschirm betreiben.

- Geeignete Kleidung tragen. Keine weit sitzende Kleidung oder Schmuck tragen. Haare, Kleidung und Handschuhe von sich bewegenden Teilen fernhalten. Weite Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

- Sicherheitsschuhe, enge Kleidung, Augenschutz/Visier, Gehörschutz und Helm tragen.

- Im Umgang mit Kraftstoffen stets Vorsicht walten lassen. Der Tankdeckel ist vorsichtig zu lösen, damit der Druck ausgeglichen wird, der sich im Tank gebildet hat. Vergossenen Kraftstoff wegwischen und die Motorsense mindestens 3 m entfernt einschalten.

- Alle leichtentzündlichen Gegenstände dort entfernen, wo Kraftstoffe umgefüllt oder aufbewahrt werden. Niemals Kraftstoff an Orten mit Funkenflug oder offenem Feuer tanken bzw. umfüllen.

- Beim Tanken oder während des Betriebs der Motorsense nicht rauchen.

- Bei eingeschaltetem Motor ist die Sense am Griff so zu halten, dass die Finger über die eine und der Daumen über die andere Seite greifen.

- Beim Einsatz sollte der Fadenmähkopf bzw. das Messer unterhalb der Taillenhöhe bleiben.

- Fadenmähkopf oder Messer sind beim Starten des Motors vom Körper fernzuhalten.

- Vor dem Start unbedingt sicherstellen, dass weder Fadenmähkopf noch Messer Gegenstände berühren.

• Die Motorsense nur mit abgeschaltetem Motor transportieren.

- Vor dem Start ist das Gerät stets zu überprüfen. Nicht in Gebrauch nehmen, wenn Teile verschlissen oder beschädigt sind bzw. das Gerät beschädigt ist, falsch eingestellt oder nicht ordnungsgemäß zusammengebaut wurde.

- Vor Inbetriebnahme sind alle Schrauben und Muttern auf festen Sitz zu überprüfen. Es darf kein Kraftstoff austreten. Alle Schutzvorrichtungen müssen ordnungsgemäß angebracht sein.

- Der Fadenmähkopf bzw. die Messer müssen unbeschädigt und fest montiert sein.

- Alle Personen, die die Motorsense bedienen, sind darüber in Kenntnis zu setzen, dass sich das Messer beim Auftreffen auf Gegenstände festsetzen kann, was zu unkontrollierten Rückstößen führen kann.

- Alle Wartungsarbeiten, die über die in der Bedienungsanleitung genannten Arbeiten hinausgehen, sind von Fachkräften unter Einsatz von Originalteilen durchzuführen.

• Die Motorsense vor dem Ablegen ausschalten.

- Vor Gebrauch überprüfen, ob das Messer scharf und unbeschädigt ist.

- Beim Abschneiden von Büschen oder dicken Grasbüscheln besonders aufpassen, da sich diese um das Messer wickeln können.

• Die Griffe stets sauber halten, Öl und/oder Kraftstoff abwischen.

- Die Motorsense niemals in Innenräumen einschalten, da die Abgase Kohlenmonoxid enthalten und gefährlich sind.

- Fadenmähkopf bzw. Messer nicht nahe an kleinen Gegenständen vorbeiführen, da diese weggeschleudert werden könnten. Vor Beginn der Arbeit sind kleine Gegenstände daher von der zu bearbeitenden Fläche abzusammeln.

- Bei Schneidarbeiten auf geneigter Ebene unterhalb der Motorsense stehen. Von solchen Arbeiten ist abzusehen, wenn die geringste Gefahr des Strauchelns, Fallens oder Rutschens besteht. Das Gerät immer an beiden Griffen festhalten.

- Grasreste und andere Ablagerungen, insbesondere auf Schutzschirm und um Messer/Fadenmähkopf und Motor herum, sind zu entfernen.

• Die Motorsense darf nur von Erwachsenen benutzt werden, welche die Bedienungsanleitung gelesen haben.

• Niemals ohne Schalldämpfer starten.

- Da der Schalldämpfer während des Gebrauchs sehr heiß wird, ist er von Händen und anderen Körperteilen fernzuhalten.

• Die Motorsense darf nur zum Schneiden von Büschen und Gras verwendet werden.

- Bei Beschädigung von Fadenmähkopf oder Messer diese umgehend austauschen.

- Die Motorsense nicht technisch verändern oder zweckentfremden, denn dadurch steigt die Unfallgefahr und die Garantie entfällt.

• Niemals in der Nähe brennbarer Gase oder Flüssigkeiten einsetzen, da Brand- und Explosionsgefahr besteht.
• Unbedingt daran denken, dass Fadenmähkopf bzw. Messer nach dem Abschalten noch eine Weile weiterlaufen.
  • Vor dem Ablegen des Gerätes müssen Fadenmähkopf/Messer erst zum Stillstand gekommen sein.
• Um Kraftstoffverlust, Personenschäden sowie Schäden am Gerät vorzubeugen, vor dem Transport den Messerschutz aufsetzen und die Motorsense sichern.

Sicherheitsausrüstung

A. Helm
B. Gehörschutz
C. Visier
D. Gurt
E. Handschuhe
F. Trimmer-/Messerschutz
G. Sicherheitsschuhe
H. Strapazierfähige Arbeitshose
I. Vibrationsgedämpfter Griff
J. Gasgriff und Stoppschalter

Tasten und Funktionen

Motor

1. Luftfilter
2. Primer
3. Choke

4. Handgriff für Starterseil

5. Tankdeckel

6. Kraftstofftank
7. Schalldämpfer
8. Öleinfüllöffnung und Ölstandsmesser

Bediengriff

1. [O/I] An/Aus
2. Riegel für Gashebel (arretiert bei „Halbgas“)
3. Gashebel
4. Sicherheitssperre

Montage

Montage des Schutzschirms

1. Die beiden Schrauben lösen und den Halter vom Schutzschirm abnehmen.

1. Der Dorn der Halterung muss in die Arretieröffnung des Rohres greifen.

1. Den Halter mit den Schrauben befestigen.

Montage des Griffs

1. Halterung des Griffs lösen, die vier Schrauben abschrauben und danach den oberen Teil der Halterung abnehmen.

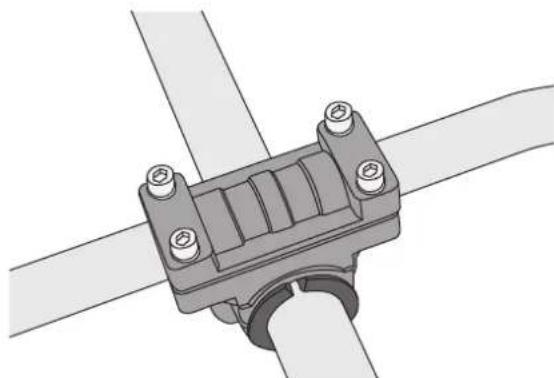

1. Bediengriff in unteren Teil der Halterung setzen und den oberen Teil der Halterung darauf legen.

1. Winkel des Griffs entsprechend einstellen und alle vier Schrauben festdrehen.

Montage des Rohrs

1. Drehsicherung am oberen Teil des Rohrs lösen, sodass sich das Schließblech öffnet. Das untere Rohr so einsetzen, dass die Halterung im Rohr vor der Kerbe und dem Riegel sitzt.

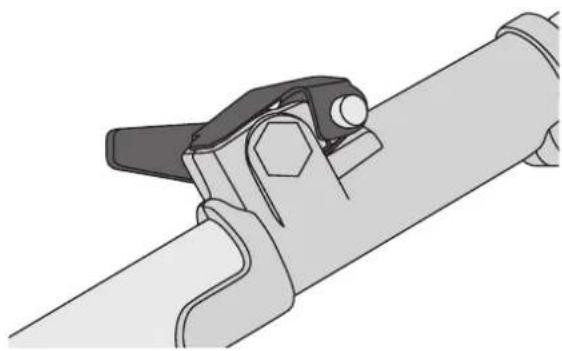

1. Den Riegel herunterdrücken und in das Rohr einschieben.

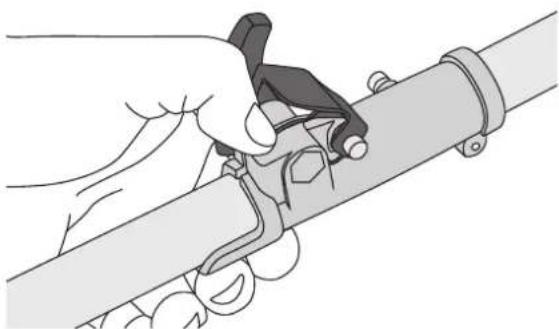

2. Riegel loslassen und durch Ziehen am Rohr überprüfen, ob der Riegel richtig in die Öffnung greift und alles fest sitzt.

3. Überprüfen, ob das untere Rohr mit dem Mähkopf im Verhältnis zum übrigen Rohr im richtigen Winkel sitzt. Schließblech herunterdrücken und Drehsicherung festziehen (siehe Bild).
4. Zur Demontage des unteren Rohres die Drehsicherung aufschrauben, den Riegel herunterdrücken und das Rohr herausziehen.

Montage des Fadenmähkopfs

1. Die innere Unterlegscheibe anbringen und so ausrichten, dass die Öffnung mit derjenigen in der Abdeckplatte fluchtet.
2. Die Antriebsachse arretieren, indem der mitgelieferte große Innensechskantschlüssel so in die Öffnung gesteckt wird, dass er in die Öffnung der inneren Unterlegscheibe greift.

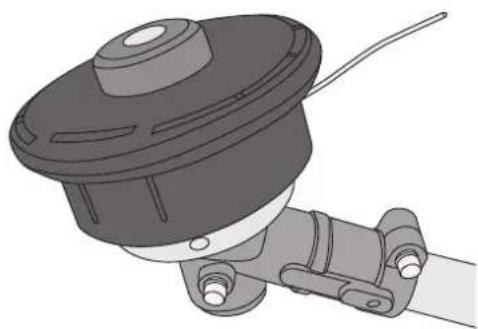

3. Jetzt wir der Fadenmähkopf auf die Antriebsachse geschraubt und mit der Hand gut festgedreht (siehe Bild).

Achtung: Der Fadenmähkopf hat ein Linksgewinde.

1. Innensechskantschlüssel entfernen.

Montage des Messers

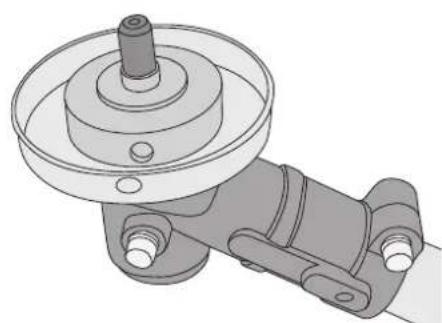

1. Die innere Unterlegscheibe einsetzen.

1. Die Abdeckkappe so anbringen, dass sie zentriert auf der Unterlegscheibe sitzt und beide Öffnungen eine Linie bilden.

1. Das Messer mittig auf die innere Gleitscheibe setzen (Aufdruck auf der Klinge muss zur Gleitscheibe weisen).

1. Die äußere Unterlegscheibe so anbringen, dass die „gesenkte“ Seite zum Messer zeigt.

1. Unterlegscheibe montieren.

2. Die Antriebsachse arretieren, indem der mitgelieferte große Innensechskantschlüssel so in die Öffnung gesteckt wird, dass er in die Öffnung der inneren Unterlegscheibe greift. Die Mutter aufsetzen und gut anziehen.

Achtung: Überprüfen, ob Öl aufgefüllt ist. Siehe dazu weiter unten den Abschnitt Pflege, Wartung und Lagerung – Motoröl auffüllen und wechseln.

Auffüllen von Kraftstoff

Achtung:

• Benzin nur im Freien auffüllen.
• Benzin ist leicht entzündlich.
- Beim Auffüllen niemals rauchen.
- Beim Auffüllen von Funkenflug und offenem Feuer fernhalten.
- Nur bei abgeschaltetem, abgekühltem Gerät betanken.
- Es sollte nur Benzin mit einer Oktanzahl von 95 bis 98 verwendet werden.

1. Motorsense an einem geeigneten Platz ablegen.
2. Tankdeckel öffnen und Benzin auffüllen.
3. Danach wieder aufschrauben und ggf. verschüttetes Benzin aufwischen.
4. Die Motorsense mindestens 3 m vom Ort des Betankens einschalten.

Starten

Achtung: Vor Inbetriebnahme die Bedienungsanleitung aus Sicherheitsgründen vollständig durchlesen. So wird für Vertrautheit mit der Bedienung gesorgt.

Während der ersten Betriebsstunden

In den ersten Stunden sollte der Motor mit niedriger Belastung/Drehzahl „eingefahren“ werden, da dies die Lebensdauer erhöht. Danach liefert er die höchste Leistung und kann maximal belastet werden. Der Motor sollte jedoch nur für kurze Zeit mit Vollgas laufen.

Kalter Motor

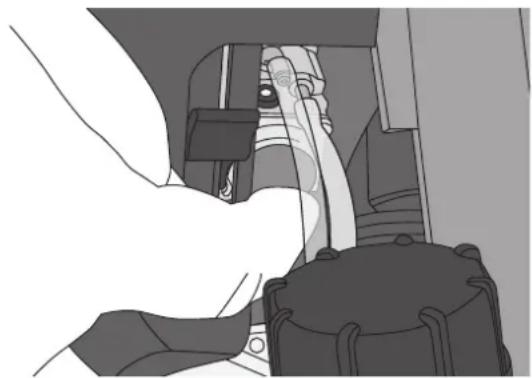

1. Den Primer mehrmals drücken, bis Kraftstoff in der durchsichtigen Rückleitung zurückläuft.

1. Den Choke ganz schließen (aufwärts drehen).

2. Schalter [0/I] in Stellung I bringen.

3. Die Motorsense auf den Boden legen, sodass sie auf Benzintank und Schutzschirm ruht. Sicherstellen, dass weder Fadenmähkopf noch Messer beim Starten der Motorsense an Gegenstände stoßen kann.
   Achtung: Die Motorsense niemals starten, wenn sie am Gurt hängt oder so gehalten wird, dass Sie die Kontrolle verlieren könnten.
4. Mit der linken Hand direkt vor dem Motor festhalten.
5. Mit der rechten Hand leicht am Starterseil ziehen, bis ein Widerstand zu spüren ist. Zum Motorstart schnell und kraftvoll ziehen.
6. Den Choke bei Erwärmung des Motors schrittweise zurückstellen. Nach dem Kaltstart einige Minuten im Leerlauf aufwärmen lassen.
7. Die Motorsense ist betriebsbereit, sobald der Motor warm ist und ruhig läuft.

Achtung: Fadenmähkopf bzw. Messer darf im Leerlauf nicht mitdrehen. Sollte das dennoch der Fall sein, den Abschnitt Pflege, Wartung und Lagerung – Leerlaufeinstellung lesen.

Warmer Motor

1. Sicherstellen, dass Choke ganz oben steht.
2. Schalter [0/I] in Stellung I bringen.

3. Die Motorsense auf den Boden legen, sodass sie auf Benzintank und Schutzschirm ruht. Sicherstellen, dass weder Fadenmähkopf noch Messer beim Starten der Motorsense an Gegenstände stoßen kann.
   Achtung: Die Motorsense niemals starten, wenn sie am Gurt hängt oder so gehalten wird, dass die Kontrolle verloren werden kann.

4. Mit der linken Hand direkt vor dem Motor festhalten.

5. Mit der rechten Hand leicht am Starterseil ziehen, bis ein Widerstand zu spüren ist. Zum Motorstart schnell und kraftvoll ziehen.

Motor abschalten

1. Gasgriff loslassen, sodass der Motor im Leerlauf läuft.
2. Schalter [0/I] in Stellung 0 bringen.
3. Der Fadenmähkopf bzw. das Messer vor dem Abstellen erst zum Stillstand kommen lassen.

Trimmen

Der Gurt

Arbeiten mit dem Gurt:

- Gurt so umlegen, dass Haken/Halterung für die Motorsense auf der rechten Seite hängt und der Gurtschnellverschluss auf der Brustseite sitzt.

• Die Motorsense rechts halten und den Haken des Gurtes an der Halterung der Motorsense befestigen.
- Den Gurt so einstellen, dass sich die Motorsense im Gleichgewicht befindet. Bei Bedarf Sitz und Winkel des Griffs ändern.
- Bei Einsatz des Fadenmähkopfs muss der Gurt so ausbalanciert sein, dass sich der Fadenmähkopf 0 bis 300 mm über dem Boden befindet.
- Bei Einsatz des Messers muss der Gurt so ausbalanciert sein, dass sich das Messer 100 bis 300 mm über dem Boden befindet.

Achtung: Außer Fadenmähkopf und Messer darf kein weiteres Zubehör angebaut werden. Beim Austausch dürfen nur Originalteile verwendet werden.

1. Je nach Aufgabe kommen Fadenmähkopf oder Messer zur Anwendung.
2. Bei abgeschaltetem Motor Gurt anlegen und Motorsense einhaken. Den Gurt so einstellen, dass der Fadenmähkopf bzw. das Messer den richtigen Abstand zum Boden hat (s. o.).
3. Sobald der Gurt richtig eingestellt ist, die Motorsense zum Starten des Motors aus dem Haken lösen und auf den Boden legen.
4. Erst wenn der Motor im Leerlauf ist, die Motorsense wieder in den Haken einhängen.
5. Die Motorsense fest mit beiden Händen halten.
6. Die Sicherheitssperre (12) und den Gashebel ganz eindrücken, sodass sich die Motordrehzahl erhöht.

7. Den Fadenmähkopf parallel zum Boden halten und die Motorsense dabei hin und her schwenken.

8. Dafür sorgen, dass nur die Enden des Nylonfadens das Gras abschneiden. Die Motorsense nicht zu fest ins Gras drücken.

9. Beim Gebrauch des Messers ist Vorsicht geboten. Es dürfen keine Gegenstände abgeschnitten werden, die härter sind als das Messer.
10. Beim Betrieb der Motorsense den Gashebel ganz herunterdrücken (Vollgas).
11. Für stabilen Stand sorgen um bei der Arbeit nicht das Gleichgewicht zu verlieren.
12. Nicht zu weit nach vorne strecken.
13. Bei der Arbeit müssen Fadenmähkopf/Messer unterhalb der Taillenhöhe bleiben.
14. Körperteile sind von den drehenden Teilen der Motorsense fernzuhalten.
15. Die Bewegungen bei der Arbeit sind an die Gegebenheiten anzupassen. Motorsense niemals zu schnell bewegen, sondern der Arbeitsgeschwindigkeit des Gerätes anpassen.
16. Darauf achten, dass weder die Rinde von Bäumen beschädigt noch Pflanzen abgemäht werden, die stehen bleiben sollen.
17. Beim Mähen dicht an Zäunen, Fundamenten, Steinen usw. wird der Nylonfaden schneller verschlissen.

Folgendes ist beim Gebrauch des Messers zu beachten:

Es darf nur das mitgelieferte oder ein baugleiches Messer verwendet werden.

Mit dem Messer kann bei Sträuchern in unterschiedlichen Arbeitswinkeln gearbeitet werden.

• Normale Position: Beim Schneiden von Sträuchern in Position „A“ bringen.
• Es kann auch in Position „B“ gearbeitet werden, sofern die Griffe gut festgehalten werden.

Achtung: Das Messer niemals in Position „C“ verwenden, da die Gefahr von Personen- oder Sachschäden zu groß ist.

Justierung des Nylonfadens

1. Den Motor bei Vollgas laufen lassen.
2. Den Trimmerkopf gegen den Boden drücken und wieder anheben.
3. Dabei wird der Nylonfaden automatisch nachgeführt.
4. Der Nylonfaden wird durch das Messer auf die richtige Länge zugeschnitten.

Pflege, Wartung und Lagerung

Achtung:

• Motorsense abschalten und abkühlen lassen. Das Kabel von der Zündkerze abziehen (siehe Abschnitt Zündkerze tauschen/Service) bevor Reinigungs- oder Wartungsarbeiten vorgenommen werden.
• Die Motorsense mit einem angefeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keinesfalls scharfe Chemikalien oder Lösungsmittel.
• Die Kühlrippen des Motors und die Belüftungsöffnungen des Kunststoffgehäuses regelmäßig reinigen, damit der Motor stets gut gekühlt wird.

Motoröl auffüllen und wechseln

Deckel des Öleinfüllstutzen (8) öffnen und ca. 1 dl Öl auffüllen. Ausschließlich Öl der Klasse SAE 10W-30, API SG verwenden.

• Der richtige Ölstand ist erreicht, sobald das Öl die Kante der Öleinfüllöffnung erreicht hat, wobei die Motorsense auf dem Boden abgelegt auf Benzintank und Schutzschirm ruhen muss.
• Achtung: Nach den ersten 20 Betriebsstunden muss das Öl gewechselt werden. Anschließend reicht ein Ölwechsel pro Jahr (vor oder nach der Saison).

Auswechseln des Nylonfadens

1. Die beiden Schnappverriegelungen am Fadenmähkopf eindrücken und Abdeckung entfernen.

1. Den restlichen Nylonfaden nach oben drücken und in der Aussparung der Spule fixieren.

1. Die Spule aus der Abdeckung heben.
2. Den restlichen Nylonfaden aus der Spule nehmen.

1. Den neuen Nylonfaden in der Aussparung in der Spulenmitte fixieren. Dabei ist darauf zu achten, dass es sich ungefähr um die Mitte der Fadenrolle handelt.

1. Den Ersatzfaden in der an der Spule gezeigten Richtung aufwickeln und in der Aussparung befestigen.

1. Spule zurück in die Abdeckung setzen und die Nylonfäden in ihre Halterungen/Öffnungen in der Abdeckung stecken.

1. Die Feder muss richtig im Fadenmähkopf sitzen. Abdeckung wieder aufsetzen. Abschließend überprüfen, ob die Schnappverriegelung fest sitzt.

Leerlaufeinstellung

Die Leerlaufeinstellung hat bei warmem Motor zu erfolgen.

Dazu ist die Justierschraube vorsichtig zu drehen.

• Im Uhrzeigersinn: Höhere Leerlaufdrehzahl.
• Gegen den Uhrzeigersinn: Niedrigere Leerlaufdrehzahl.

1. Die Kunststoffabdeckung über Luftfilter und Vergaser lösen und abnehmen.

1. Luftfilter herausnehmen und bei Bedarf in milder Seifenlauge auswaschen.
2. Vor dem erneuten Einbau trocknen lassen.

Schmierung des Kegelradgetriebes

Die Schmierung hat nach 25 Betriebsstunden zu erfolgen.

1. Schraube seitlich am Getriebegehäuse lösen und geeignetes, temperaturbeständiges Fett auffüllen.
2. Überflüssiges Fett abwischen.
3. Schraube wieder festziehen.

Zündkerze tauschen/Service

Achtung: Nur Zündkerzen verwenden, die der werksseitig eingebauten entsprechen (z. B. NGK CMR7H).

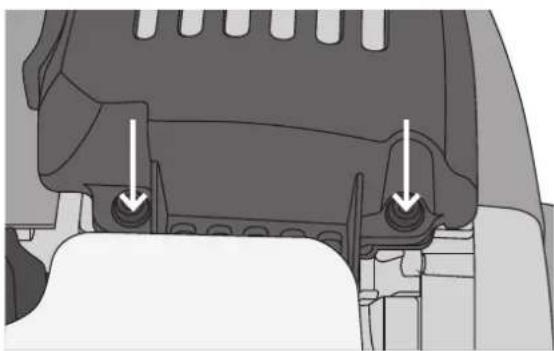

1. Die beiden Schrauben an der Unterkante der Kunststoffabdeckung über dem Schalldämpfer lösen.

1. Den oberen Teil der Kunststoffabdeckung an der Schnappverriegelung herunterdrücken, sodass die Abdeckung abgenommen werden kann.

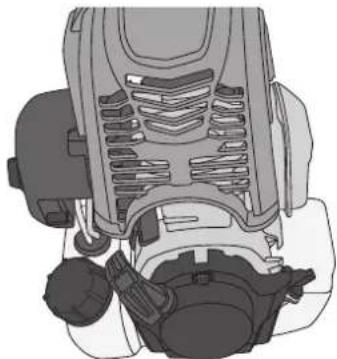

1. Die Schrauben der Kunststoffabdeckung über dem Motor lösen und diese abnehmen.

1. Zündkerzenkabel abziehen und Zündkerze herausdrehen.
   Neue Zündkerze eindrehen (Drehmoment 9,8–11,8 Nm (1,0–1,2 kgm)).

Überprüfung des Elektroden-Abstands

Werkzeug zur Überprüfung des Elektrodenabstands der Zündkerze ist in Fachgeschäften erhältlich. Den Abstand bei Bedarf gemäß untenstehender Abbildung einstellen.

0,60-0,70 mm

Einstellung des Vergasers

Der Vergaser ist ab Werk optimal eingestellt.

Lagerung

• Kraftstofftank und Vergaser dürfen beim Einlagern (z. B. im Winter) nicht mit Benzin gefüllt sein, da dies zu Startproblemen führen kann.
• Daher vor dem Einlagern Kraftstofftank leeren, Motor starten und solange laufen lassen, bis der restliche Kraftstoff verbraucht ist.
  • Vor dem Einlagern ist die Motorsense zu reinigen.
• Messerschutz anbringen.
  • Die Motorsense trocken und staubfrei außerhalb der Reichweite von Kindern verstauen.

Fehlersuche

Problem Ursache
Motor startet nicht oder läuft nur mit niedriger Drehzahl.	Bedienungsfehler beim Starten. Bedienungsanleitung durchlesen.Fehler an der Zündkerze. Reinigen oder austauschen.Vergaser verschmutzt. In Fachwerkstatt reinigen lassen.Kraftstofffilter verstopft. Kraftstofffilter austauschen (befindet sich im Tank).
Motor startet, erzeugt aber nicht die nötige Kraft.	Choke falsch eingestellt. Choke weiter öffnen.Luftfilter verschmutzt. Reinigen oder austauschen.Vergaser verschmutzt. In Fachwerkstatt reinigen lassen.
Motor reagiert nicht auf Betätigung des Gashebels.	Motor nicht warm genug. Motor eine Minute bei niedrigster Drehzahl laufen lassen.
Motor arbeitet bei Belastung zu schwach.	Fehler an der Zündkerze. Reinigen oder austauschen.
Motor läuft ungleichmäßig. Vergaser verschmutzt. In Fachwerkstatt reinigen lassen.

Hinweise zur Entsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen.

Weitere Informationen sind bei der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

Technische Daten

Messer 255 mm

Trimmerfaden 2,4 mm

Hubraum 35,8 cm ^4

Leistung 1,0 kW (1,36 PS)

Gewicht 8,4 kg

Tankinhalt 0,65 l

Ölmenge 0,1 l

Max. Drehzahl 9300 /min

Schallpegel LWA,d: 113 dB(A), K = 1,95 dB(A)

Vibrationswert mit Messer im Leerlauf: linker Griff 1,619 m/s², rechter Griff 1,440 m/s².

Vibrationswert mit Messer bei Vollgas: linker Griff 5,190 m/s², rechter Griff 3,043 m/s².

Vibrationswert mit Fadenmähkopf im Leerlauf : linker Griff 1,639 m/s², rechter Griff 1,432 m/s².

Vibrationswert mit Fadenmähkopf bei Vollgas: linker Griff 6,187 m/s², rechter Griff 5,696 m/s².

Ungenauigkeit K = 1,5 m/s ^4

Unsere Homepage www.clasohlson.de besuchen

und auf Kundenservice klicken.
