Tuotetyyppi	Ruohonleikkuri (sähköinen)
Merkki	Cotech
Malli	LBC 36
Virtalähde	Akku
Akun jännite	36 V
Leikkuuleveys	36 cm
Leikkuukorkeuden säätö	Keskivipu, 6 asentoa (25-75 mm)
Ruohonkeräyssäkki	40 L pehmeä säkki
Silppuustoiminto	Kyllä (vaatii silppuustulpan)
Paino	15 kg
Mitat (P x L x K)	78 x 45 x 45 cm
Melutaso (LWA)	75 dB(A)
Tärinätaso	5,0 m/s²
Turvallisuusominaisuudet	Moottorijarru, kaksoiskytkinkäynnistys, turva-avain
Runkomateriaali	Teräskansi kestävällä maalilla
Pyörien koko	Etu: 150 mm, Taka: 200 mm
Suositeltu nurmialue	Jopa 500 m²
Latausaika	Noin 1,5 tuntia
Käyttöaika	Jopa 30 minuuttia (täysi lataus)
Huolto	Terän säännöllinen teroitus, puhdistus käytön jälkeen
Varaosien saatavuus	Terät, akku, säkki, suodatin (ota yhteyttä Cotech-tukeen)

Usein kysytyt kysymykset - LBC 36 Cotech

Kuinka käynnistän Cotech LBC 36 -ruohonleikkurin?

Aseta turva-avain, paina ja pidä painettuna käynnistyspainiketta samalla kun vedät käynnistysvivusta (taittopuomi). Vapauta painike moottorin käynnistyttyä.

Voinko käyttää leikkuria märässä ruohossa?

Ei, sitä ei suositella. Märän ruohon leikkaaminen voi tukkia leikkurin ja lisätä sähköiskun riskiä. Odota, kunnes ruoho on kuivaa.

Kuinka säädän leikkuukorkeutta?

Vedä keskivipua ulospäin, nosta tai laske haluttuun asentoon (6 asentoa, 25-75 mm). Vapauta vipu lukitaksesi.

Minkä tyyppistä akkua LBC 36 käyttää?

Se käyttää 36 V:n litiumioniakkua, tyypillisesti 2,0 Ah tai suurempi. Käytä turvallisuuden vuoksi vain Cotech-akkuja.

Kuinka kauan akun lataaminen kestää?

Latausaika on noin 1,5 tuntia vakiolaturilla. Lataa vain huoneenlämpötilassa.

Kuinka puhdistan leikkurin käytön jälkeen?

Sammuta leikkuri ja irrota akku. Käytä harjaa tai liinaa poistaaksesi ruohonleikkuujätteet rungosta ja pyöristä. Älä käytä vettä lähellä moottoria.

Milloin minun pitäisi vaihtaa terä?

Vaihda terä, jos se on taipunut, naarmuuntunut tai 25 käyttötunnin jälkeen. Käytä aina aitoa Cotech-terää ja irrota akku ennen vaihtoa.

Mitä turvatoimenpiteitä minun tulisi noudattaa?

Käytä aina tukevia kenkiä ja silmiensuojaimia. Pidä lapset ja lemmikit poissa. Älä koskaan käytä ilman turva-avainta tai säkkiä paikallaan.

Voinko silputa lehtiä tällä leikkurilla?

Kyllä, asenna silppuustulppa (mukana) hienontamaan lehdet ja ruoho. Irrota keräyssäkki, jotta silppuustoiminto on käytettävissä.

Mistä löydän varaosia?

Ota yhteyttä Cotech-asiakastukeen tai vieraile heidän verkkosivustollaan. Yleisiä varaosia ovat terät, akkupakkaukset, laturit ja suodattimet.

KÄYTTÖOHJE LBC 36 Cotech

Vesakko-/ruohotrimmeri

Freischneider/Motorsense

Important!

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Vesakko-/ruohotrimmeri 4-tahti

TUOTENUMERO 40-8677 MALLI LBC 36

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia tai sinulla on muuta kysyttävää, ota yhteys asiakaspalveluumme (yhteystiedot käyttöohjeen lopussa).

Huom.! Lisää moottoriin öljyä ennen käynnistystä, katso kohta Hoito, ylläpito ja säilytys - Moottoriöljyn täyttö ja vaihto alla.

Turvallisuus

Varoitus: Lasten, kotieläinten ja muiden ulkopuolisten tulisi olla vähintään 15 metrin etäisyydellä trimmeristä, kun sitä käytetään. Sammuta trimmeri välittömästi, jos joku tulee lähemmäksi.

Trimmerin merkinnät ja turvallisuuskuvakkeet

Käytä turvakypärää, suojalaseja/visiiriä ja kuulosuojaimia.

Käytä turvakäsineitä.

Käytä turvakenkiä.

Lue koko käyttöohje huolellisesti läpi ja varmistu siitä, että olet ymmärtänyt kaiken, ennen kuin rupeat käyttämään laitetta. Säilytä ohje sitten vastaisuuden varalle.

Trimmeri voi lennättää ilmaan kiviä ja muita esineitä.

Älä anna kenenkään muun, kuin käyttäjän olla trimmerin läheisyydessä, kun sitä käytetään. Lasten, kotieläinten ja muiden ulkopuolisten tulisi olla vähintään 15 metrin etäisyydellä trimmeristä, kun sitä käytetään.

Älä koske pyörivään terään.

Käytä ainoastaan lisäosia, jotka soveltuvat käytettäväksi 8500 rpm:n nopeudessa.

Varoitus! Kuuma pinta, palovamman riski.

Turvallisuus

Huom.! Sammuta moottori, ennen kuin huollat, säädät tai puhdistat laitetta.

- Lue koko käyttöohje, kunnes olet ymmärtänyt sen sisällön ja pystyt noudattamaan kaikkia sen turvallisuusmääräyksiä ja varoituksia. Varmista myös, että ymmärrät, kuinka laitetta käsitellään ja tiedät, miten kaikki säätimet toimivat.

- Älä käytä laitetta, jos olet väsynyt tai sairas. Älä käytä laitetta, jos olet huumeiden, lääkkeiden tai alkoholin vaikutuksen alainen.

- Trimmeri on tarkoitettu yksityistä, tässä käyttöohjeessa kuvattua käyttöä varten.

- Älä käytä laitetta koskaan, jos sen turvasuojus ei ole ehjä tai oikein asennettu.

- Käytä asianmukaista vaatetusta. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet kaukana laitteen liikkuvista osista. Vaatteet, korut tai pitkät hiukset voivat tarttua laitteen liikkuviin osiin.

- Käytä turvakenkiä, istuvia vaatteita, suojalaseja/visiiriä, kuulosuojaimia ja kypärää.

- Ole aina varovainen, kun käsittelet polttoainetta. Avaa tankin kansi varovasti ja päästä tankkiin mahdollisesti kertynyt paine ulos. Pyyhi kaikki roiskeet ja siirrä trimmeri vähintään 3 metrin päähän tankkauspaikasta ennen sen käynnistämistä.

- Siirrä kaikki helposti syttyvät esineet pois paikalta, missä käsittelet tai säilytät polttoainetta. Älä koskaan tankkaa tai käsittele polttoainetta paikassa, missä voi esiintyä tai syntyä kipinöitä tai avotulta.

- Älä tupakoi tankkauksen aikana äläkä silloin, kun käytät trimmeriä.

- Pidä trimmeristä aina kiinni molemmista kahvoista, kun se on käynnissä. Aseta muut sormet kahvan toiselle puolelle ja peukalo toiselle.

- Huolehdi siitä, että siimakasetti/vesakkoterä on aina käytön aikana vyötäron alapuolella.

- Pidä kaikki ruumiinosat poissa siiman tai vesakkoterän läheisyydestä, kun käynnistät laitteen.

- Tarkista ennen käynnistystä, että siima tai terä ei ole kosketuksissa mihinkään esineeseen.

- Kuljeta/siirrä trimmeriä paikasta toiseen moottori sammutettuna.

- Tarkasta laitteen kunto aina ennen käyttöä. Älä käytä laitetta, jos havaitset kuluneita, puuttuvia tai vahingoittuneita osia. Älä koskaan käytä trimmeriä, joka on vahingoittunut, väärin sääädetty tai jota ei ole asennettu oikein.

- Tarkista ennen aloitusta, että kaikki ruuvit ja mutterit ovat kireällä, että polttoainetta ei pääse vuotamaan ja että kaikki suojavälineet ovat ehjiä ja oikein asennettu.

• Varmista ennen käynnistystä, että vesakkoterä/siimakasetti on ehjä ja oikein asennettu.

- Kerro jokaiselle trimmeriä käyttävälle henkilölle, että trimmerin terä voi osua esineisiin ja tämän vuoksi jumittua paikoilleen. Tämä voi aiheuttaa esineen lennähtämisen kontrolloimattomasti. Jokaisen käyttäjän tulee olla tietoinen tästä ja varautunut siihen.

- Kaikki muut, kuin tässä käyttöohjeessa mainittavat huoltotoimenpiteet tulee jättää ammattilaisen suoritettaviksi ja ne tulee tehdä alkuperäisvaraosia käyttäen.

• Sammuta trimmeri ennen kuin lasket sen maahan.

• Varmista ennen käyttöä, että vesakkoterä on terävä ja ehjä.

- Ole erityisen huolellinen, kun leikkaat pieniä pensaita tai paksua ruohoa, joka voi jäädä kiinni terän ympärille.

- Pidä kahvat puhtaina ja kuivina ja varo ettei niihin joudu öljyä ja/tai polttoainetta.

- Älä koskaan käynnistä trimmeriä sisällä. Trimmerin pakokaasut ovat vaarallisia sisään hengitettäessä. Ne sisältävät hiilidioksidia.

- Vältä siiman tai terän ohjaamista lähelle pieniä esineitä, jotka voivat lennähtää ilmaan. Siivoa leikattavalta alueelta kaikki vieraat esineet, ennen kuin käynnistät trimmerin.

- Seiso aina trimmerin alapuolella, jos käytät sitä viettävällä maalla. Älä käytä trimmeriä viettävällä maalla, jos on olemassa pienikin riski, että menetät jalansijasi, kaadut tai liu'ut alas. Pidä aina kiinni molemmista kahvoista.

- Pidä trimmeri puhtaana ruohojäämistä ja muista aineista. Kiinnitä erityista huomiota turvasuojan, vesakkoterän/siimakasetin ympäristön ja moottorin puhtauteen.

- Trimmeriä saa käyttää ainoastaan aikuinen henkilö, joka on tutustunut käyttöohjeeseen.

- Älä käytä trimmeriä ilman äänenvaimenninta tai ääntä vaimentavaa suojusta.

- Äänenvaimennin kuumenee paljon käytön aikana, pidä kätesi ja muut ruumiinosat poissa sen ulottuvilta.

- Trimmeriä ei saa käyttää muuhun, kuin vesakon raivaamiseen ja ruohon trimmaamiseen.

- Hävitä ja vaihda vahingoittunut siimakasetti tai terä välittömästi.

- Trimmeriä ei saa muuttaa, eikä käyttää mihinkään muuhun tarkoitukseen. Onnettomuusriski kasvaa ja takuu ei ole enää voimassa.

- Älä käytä trimmeriä helposti syttyvien kaasujen tai nesteiden läheisyydessä, sillä se voi aiheuttaa tulipalon tai räjähdyksen.

- Huomioi, että siimakasetti/terä jatkaa pyörimistä sen jälkeenkin, kun trimmeri on sammutettu.

- Odota, että siimakasetti/terä on lakannut kokonaan pyörimästä, ennen kuin lasket trimmerin maahan sen sammutettuasi.

- Asenna teräsuoja ja kiinnitä trimmeri huolellisesti paikoilleen kuljetuksen ajaksi välttääksesi polttoainevuodot, trimmerin vahingoittumisen ja henkilövahingot.

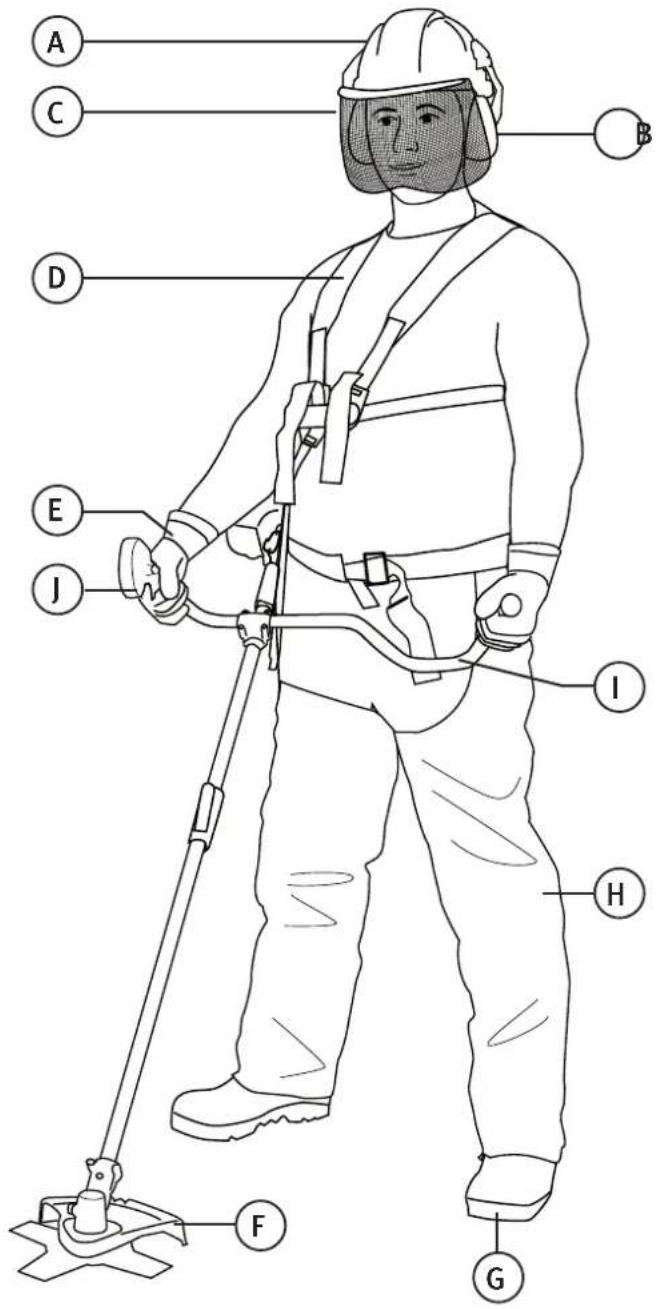

Turvavarusteet

A. Kypärä
B. Kuulosuojaimet
C. Visiiri
D. Valjaat
E. Hansikkaat
F. Trimmeri-/teräsuojus
G. Turvakengät
H. Paksut työhousut
I. Tärisemätön kahva
J. Kaasukahva, jossa pysäytyspainike

Painikkeet ja toiminnot

Moottori

1. Ilmansuodatin
2. Primer-pumppu
3. Rikastin

4. Käynnistysnarun kahva

5. Tankin kansi

6. Polttoainetankki
7. Äänenvaimennin
8. Öljyntäytön ja öljyntarkistuksen kansi

Ohjauskahva

1. [0/I] Päällä/poissa
2. Kaasusäätimen lukitus (lukitsee kaasun puolikaasulle)
3. Kaasusäädin
4. Turvalukitus

Asennus

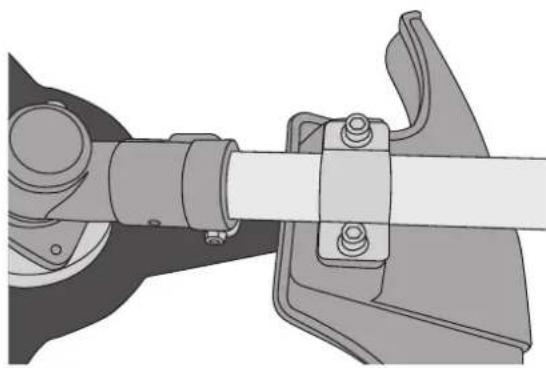

Turvasuojuksen asennus

1. Ruuvaa tarvittaessa irti suojuksen kaksi ruuvia ja pidike.

1. Varmista, että turvasuojuksen kiinnikkeen piikki osuu runkoputken ohjainreikään.

1. Asenna pidike ja kiinnitä se ruuveilla.

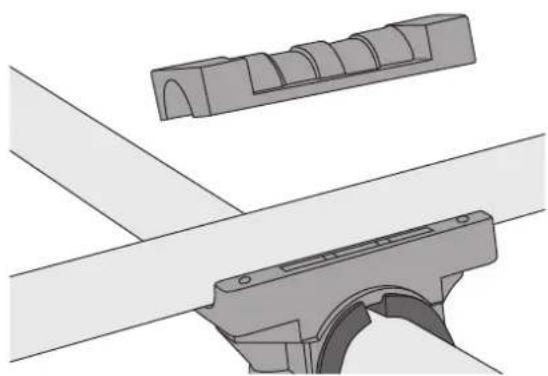

Kahvan asennus

1. Ruuvaa tarvittaessa kahvan kiinnike irti, irrota neljä ruuvia ja kiinnikkeen yläosa.

1. Aseta ohjainkahva kiinnikkeen alaosaan ja kiinnitä kiinnikkeen yläosa.

1. Säädä kahvan kulma ja kiristä paikoilleen neljällä ruuvilla.

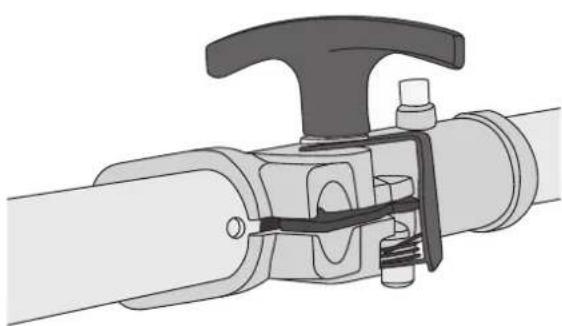

Runkoputken asennus

1. Ruuvaa lukituskahva ylös ylemmässä runkoputkessa niin, että lukituslevy aukeaa. Aseta se alempaan runkoputkeen niin, että putken reikä on vasten uraa ja lukitsinta.

1. Paina lukitsin alas ja työnnä runkoputket yhteen.

2. Päästä lukitsin ylös ja varmista, että lukitsin on ottanut kunnolla kiinni runkoputken reikään vetämällä putkea sen verran, että tunnet, että lukitsin on kiinni.

3. Tarkasta, että alempi runkoputki, jossa on trimmerinpää, on oikeassa kulmassa ylempää putkea vasten, jossa on kahva ja moottori. Paina lukituslevy alas ja kiristä lukituskahvalla.
4. Kun haluat irrottaa alemman runkoputken, ruuvaa lukituskahva auki, paina lukitsin alas ja vedä putki ulos.

Siimakasetin asennus

1. Asenna sisempi tukilevy ja käännä sitä niin, että reikä on linjassa suojapellin reiän kanssa.
2. Lukitse vetoakseli työntämällä isompi mukana tullut kuusiokoloavain reikään ja varmista, että avain osuu sisemmän tukilevyn reikään.
3. Kierrä siimakela vetoakseliin ja kiristä se kunnolla kiinni käsin. Huom.! Siimakela on vasenkierteinen, joten sitä pitää vääntää "väärään suuntaan".
4. Irrota kuusiokoloavain.

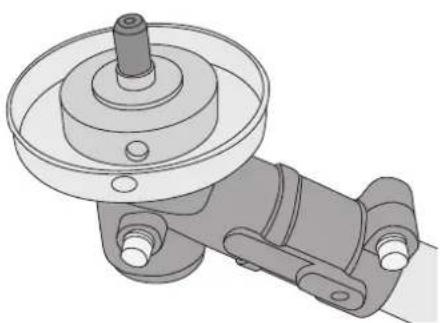

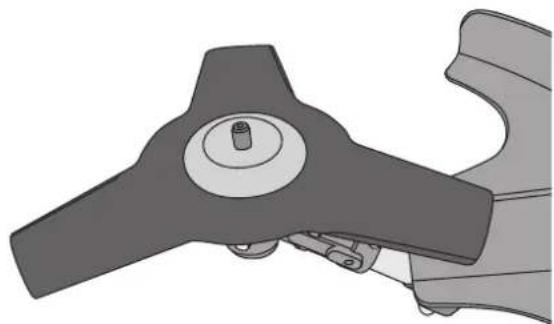

Vesakkoterän asennus

1. Asenna suojalevy niin, että se on keskitetty tukilevyä vasten ja varmista, että suojalevyn reikä on linjassa suojapellin reiän kanssa.

1. Aseta vesakkoterä sisempään tukilevyyn (terän teksti käännettynä tukilevyä kohti). Varmista, että terä tulee levyn keskelle.

1. Asenna ulommainen tukilevy, käännä levyn upotettu sivu terää vasten.

1. Asenna suojalevy.

2. Lukitse vetoakseli työntämällä isompi mukana tullut kuusiokoloavain reikään ja varmista, että avain osuu sisemmän tukilevyn reikään. Asenna mutteri ja kiristä se kunnolla.

Huom.! Varmista ennen käynnistystä, että moottorissa on öljyä, katso kohta Hoito, ylläpito ja säilytys - Moottoriöljyn täyttö ja vaihto alla.

Polttoaineen täyttö

Huom.!

• Täytä tankkiin bensiiniä ainoastaan ulkotiloissa.
• Bensiini on erittäin helposti syttyvää!
- Älä tupakoi polttoaineen lisäämisen aikana tai käsitellessäsi bensiiniä jollain muulla tavoin.
- Pysyttele turvallisen välimatkan päässä kipinöistä ja avotulesta lisätessäsi bensiiniä tai käsitellessäsi sitä jollain muulla tavoin.
- Sammuta trimmeri ja anna sen jäähtyä, ennen kuin lisäät polttoainetta.
- Käytä ainoastaan 95/98-oktaanista bensiiniä.

1. Aseta trimmeri maahan sopivaan paikkaan.
2. Avaa tankin kansi ja lisää bensiiniä.
3. Ruuvaa kansi takaisin ja pyyhi mahdolliset roiskeet.
4. Siirrä trimmeri vähintään 3 metrin päähän tankkauspaikasta, ennen kuin käynnistät sen.

Käynnistys

Huom.! Varmista vielä ennen trimmerin käynnistämistä, että olet lukenut koko käyttöohjeet ja ymmärtänyt kaikki turvallisuusmääräykset ja varoitukset. Varmista myös, että ymmärrät, kuinka laitetta käsitellään ja tiedät, miten kaikki säätimet toimivat.

Sisäänajo

Ensimmäisten tuntien ajan tulee trimmerin moottoria käyttää alhaisemmilla kierrosluvuilla/kuormituksella. Tämä pidentää moottorin käyttöikää. Sisäänajon jälkeen moottori saavuttaa maksimitehon ja sitä voidaan käyttää maksimikuormituksella. Käytä moottoria kuitenkin täydellä kaasulla ainoastaan lyhyempiä aikoja.

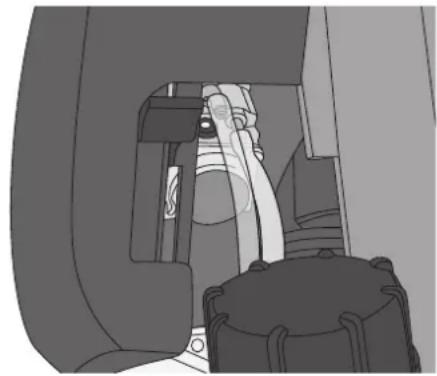

Kylmä moottori

1. Paina primerpumppua useita kertoja kunnes polttoaine virtaa takaisin läpinäkyvään paluuletkuun.

1. Sulje rikastin kokonaan (säädin ylöspäin).

2. Aseta [0/1] asentoon I.

3. Aseta trimmeri maahan siten, että se makaa bensiinitankin ja suojuksen päällä. Tarkista, että siimakasetti tai vesakkoterä eivät lyö mihinkään, kun trimmeri käynnistetään.
   Huom.! Älä koskaan käynnistä trimmeriä sen roikkuessa valjaissa tai jos pitelet sitä jollakin muulla tavalla, saatat menettää sen hallinnan.
4. Ota vasemmalla kädelläsi kiinni trimmeristä aivan moottorin edestä.
5. Vedä kevyesti käynnistysnarusta kunnes tunnet vastuksen. Vedä sitten nopeasti ja voimakkaasti kahvasta käynnistääksesi trimmerin.
6. Päästä säädin asteittain takaisin, kun moottori lämpenee. Anna moottorin lämmetä muutamia minuutteja kylmäkäynnistyksen jälkeen.
7. Kun moottori on lämmennyt niin, että se käy tyhjäkäynnillä tasaisesti, on trimmeri käyttövalmis.

Huom.! Siimakasetin/vesakkoterän ei kuulu pyöriä, kun moottori on tyhjäkäynnillä. Jos siimakasetti/terä kuitenkin pyörii, alenna tyhjäkäyntiä. Katso kohta Hoito, ylläpito ja säilytys - Tyhjäkäynnin säätäminen alla.

Lämmin moottori

1. Tarkista, että säädin on kokonaan auki.
2. Aseta [0/1] asentoon I.
3. Aseta trimmeri maahan siten, että se makaa bensiinitakin ja suojuksen päällä. Tarkista, että siimakasetti tai vesakkoterä eivät lyö mihinkään, kun trimmeri käynnistetään.
   Huom.! Älä koskaan käynnistä trimmeriä sen roikkuessa valjaissa tai jos pitelet sitä jollakin muulla tavalla, saatat menettää sen kontrollin.
4. Ota vasemmalla kädelläsi kiinni trimmeristä aivan moottorin edestä.
5. Vedä kevyesti käynnistysnarusta kunnes tunnet vastuksen. Vedä sitten nopeasti ja voimakkaasti kahvasta käynnistääksesi trimmerin.

Sammuta moottori

1. Päästä kaasusäädin ja anna moottorin käydä tyhjäkäynnillä.
2. Aseta [0/1] asentoon 0.
3. Anna siimakasetin/terän pysähtyä kokonaan, ennen kuin lasket trimmerin maahan.

Trimmaus

Valjaat

Valjaita käytetään näin:

- Pue valjaat päällesi niin, että trimmerin koukku/kiinnikkeet ovat oikealla puolella ja valjaiden pika-avaus on rinnan kohdalla.

• Pidä trimmeriä oikealla puolellasi ja pujota koukku valjaiden kiinnikkeeseen trimmerissä.
• Säädä valjaita niin, että trimmeri on tasapainossa, säädä kahvan paikkaa ja kulmaa tarvittaessa.
• Kun trimmeriä käytetään siimakasetin kanssa, tasapainotetaan valjaat niin, että siimakasetti on noin 0–300 mm maanpinnasta.
• Kun trimmeriä käytetään vesakkoterän kanssa, tasapainotetaan valjaat niin, että terä on noin 100–300 mm maanpinnasta.

Huom.! Älä käytä muita lisäosia, kuin pakkauksessa mukana tullutta siimakasettia ja vesakkoterää. Jos ne on aihetta vaihtaa, korvaa osat ainoastaan alkuperäisvaraosilla.

1. Pidä huolta, että sinulla on oikea lisäosa, siimakasetti tai vesakkoterä, asennettuna suoritettavaa tehtävää varten.
2. Pue valjaat ja kiinnitä trimmeri moottorin ollessa sammutettuna. Säädä valjaita niin, että siimakasetti/vesakkoterä on sopivan etäisyyden päässä maanpinnasta (katso yllä).
3. Irrota trimmeri valjaista, aseta se maahan ja käynnistä moottori.
4. Kiinnitä valjaat trimmeriin moottorin ollessa tyhjäkäynnillä.
5. Pidä trimmeristä kiinni molemmin käsin.
6. Paina turvalukitus (12) ja kaasusäädin sisään ja anna moottorin saavuttaa täydet kierrosluvut.

7. Pidä siimakasettia maan suuntaisesti ja kääntele trimmeriä edestakaisin.

8. Huomioi, että siiman kärki leikkaa ruohoa. Älä paina trimmeriä liian kovaa paksua ruohoa vasten, vaan anna sen tvöskennellä omaan tahtiinsa.

9. Ole varovainen vesakkoterää käyttäessäsi, ettet yritä leikata sillä paksumpaa materiaalia, kuin mihin terä pystyy.
   • Vedä kaasusäädin kokonaan sisään (tävsi kaasu) tvöskennellessäsi trimmerillä.
10. Seiso tukevasti ja huolehdi siitä, että olet tasapainossa työskennellessäsi.
    • Älä kurkota liian pitkälle.
    • Huolehti, ettei siimakasetti tai vesakkoterä ole koskaan vyötäröäsi korkeammalla.
11. Pidä kaikki ruuminosat poissa trimmerin pyörivien osien ulottuvilta.
12. Mukauta liikeratasi vallitsevien olosuhteiden mukaisesti. Älä liikuta trimmeriä liian nopeasti, vaan anna sen tvöskennellä omaan tahtiinsa.
13. Ole varovainen, ettei trimmerin siima vahingoita puunkuorta tai kasveia, jotka haluat vielä säilyttää.
14. Jos trimmaat lähellä aitaa, talon perustuksia, kiviä tms. kuluu trimmerin siiima normaalia nopeammin.

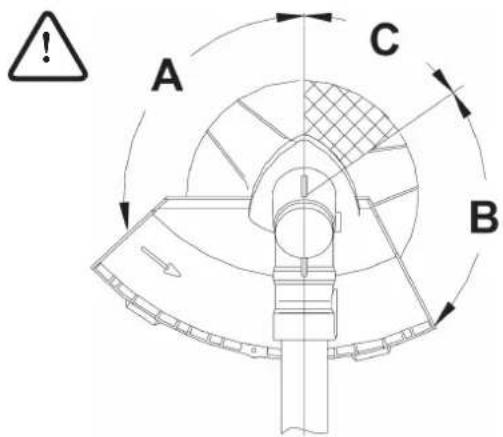

Ota huomioon tämä työskennellessäsi vesakkoterällä

Käytä ainoastaan pakkauksen vesakkoterää tai vastaavaa identtistä terää, tavallista nk. sahanterää ei saa käyttää. Vesakkoterää voi käyttää eri kulmissa vartta vasten vesakkoa raivatessasi.

• Normaali käyttö: Aseta terä asentoon "A" normaalikäytössä vesakkoa raivatessasi.
• Voit käyttää terää myös asennossa "B", jos pidät kahvasta tukevasti kiinni.

Huom.! Älä koskaan käytä terää asennossa "C". Tällöin takapotkun riski on suuri ja lähistöllä olevat ihmiset, eläimet ym. voivat vahingoittua.

Trimmerin siiman syöttö

1. Anna moottorin käydä täydellä kaasulla.
2. Työnnä trimmerin pää maata kohti ja päästä se takaisin ylös.
3. Siima tulee ulos automaattisesti.
4. Trimmerin suojan alla oleva veitsi leikkaa siiman oikean pituiseksi.

Hoito, ylläpito ja säilytys

Huom.!

• Sammuta trimmeri ja anna sen jäähtyä. Ota sytytyskaapeli pois sytytystulpasta (katso kohta Sytystulpan vaihto/huolto alla) ennen puhdistusta ja muita huoltotoimenpiteitä.
• Puhdista laite kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta. Älä koskaan käytä liuotusaineita tai syövyttäviä kemikaaleja.
• Puhdista moottorin jäähdytyslaipat ja muovisuojuksen tuuletusaukot säännöllisesti. Tämä takaa moottorille hyvän jäähdytyksen.

Moottoriöljy, täyttö ja vaihto

Avaa öljyntäyttökansi (8) ja täytä noin 1 dl öljyä. Käytä ainoastaan SAE 10W-30, API SG.

• Öljytason tulee olla samalla tasolla öljyntäyttöreiän reunan kanssa trimmerin seisoessa maassa bensiinitankkia ja turvasuojusta vasten.
• Huom.! Vaihda öljy ensimmäisen 20 tunnin käytön jälkeen ja sen jälkeen jokaisen kauden jälkeen.

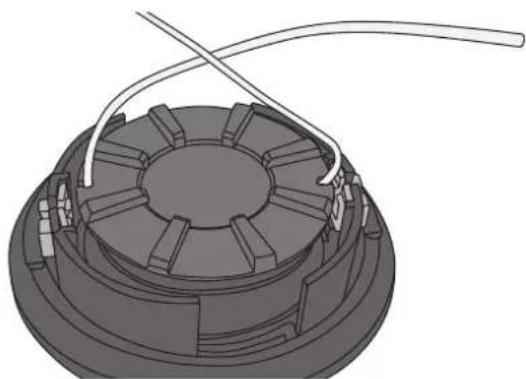

Trimmerin siiman vaihto

1. Paina kaksi napsautuslukkoa sisään siimakasetin sivuilla ja irrota kansi.

1. Käännä mahdollinen jäljellä oleva siima ja kiinnitä se kelassa oleviin reikiin.

2. Nosta kela kannesta.

3. Poista mahdollinen jäljellä oleva siima kelasta.

1. Aloita kiinnittämällä uusi siima kelan keskellä olevaan reikään. Varmista, että aloitat uuden siiman keskellä.

1. Kierrä uutta siimaa kelan osoittamaan suuntaan ja kiinnitä siima reikiin.

1. Aseta kela takaisin kanteen ja kiinnitä siiman päät kannen vastaaviin kiinnikkeisiin.

1. Tarkista, että jousi on paikoillaan siimakasetissa ja aseta kansi takaisin. Varmista, että napsautuslukot sulkeutuvat kunnolla.

Tyhjäkäynnin säätäminen

Suorita kaikki tyhjäkäynnin säädöt moottorin ollessa lämmin.

Väännä tyhjäkäynnin säädön ruuvia varovasti seuraavalla tavalla.

• Myötäpäivään: Korkeampi tyhjäkäynti
• Vastapäivään: Matalampi tyhjäkäynti

1. Irrota muovikupu ilmansuodattimen ja kaasuttimen päältä ja poista kupu.

1. Irrota ilmansuodatin ja pese se vedellä ja miedolla saippualiuoksella tarvittaessa.
2. Anna suodattimen kuivua kunnolla, ennen kuin asennat sen takaisin.

Kulmavaihteen voitelu

Voitele kulmavaihde joka 25. käyttötunti.

1. Irrota pultin kanta vaihdekotelon sivussa ja täytä siihen kulmavaihteille tarkoitettua rasvaa, joka kestää korkeita lämpötiloja.
2. Pyyhi ylimääräinen rasva pois.
3. Kiristä pultti.

Huom.! Älä käytä muuta sytytystulppaa, kuin sellaista, mikä on identtinen tai vastaava tehtaalla asennetun tulpan kanssa (NGK CMR7H).

1. Irrota kaksi ruuvia äänenvaimentimen päällä olevan muovikuvun alareunasta.

1. Paina kuvun yläosa alas napsautuslukon kohdalta niin, että kuvun voi kääntää auki ja ottaa pois.

1. Irrota ruuvi, joka pitää muovikupua moottorin päällä ja poista kupu.

1. Irrota sytytyskaapeli sytytystulpasta ja ruuvaa tulppa pois.

Asenna uusi tulppa, kiristysmomentti 9,8–11,8 Nm (1,0–1,2 kgm).

Elektrodivälin tarkistus

Sytystulpan elektrodivälin tarkistusta ja säätöä varten on myynnissä erikoistyökaluja.

Säädä väliä tarvittaessa alla olevan kuvan osoittamalla tavalla.

0,60–0,70 mm

Kaasutin on asetettu tehtaalla optimaaliselle teholle.

Säilytys

• Polttoainetankki ja kaasutin eivät saa olla täynnä bensiiniä esim. talven yli. Tämä voi aiheuttaa käynnistysongelmia.
• Tyhjennä polttoainetankki, käynnistä moottori ja anna sen olla käynnissä, kunnes se sammuu polttoaineen puutteen vuoksi.
• Puhdista trimmeri ennen säilytystä.
  • Asenna teräsuoja vesakkoterään.
• Säilytä trimmeriä kuivassa ja pölyttömässä paikassa lasten ulottumattomissa.

Vianhakutaulukko

Ongelma Syy
Moottori ei käynnisty tai käy vain matalilla kierroksilla.	Virheellinen käynnistysmenettely. Lue käyttöohje.Viallinen sytytystulppa. Puhdista tai vaihda sytytystulppa.Epäpuhtauksia kaasuttimessa. Anna ammattilaisen puhdistaa kaasutin.Polttoainesuodatin on tukossa. Vaihda polttoainesuodatin (sisällä tankissa).
Moottori käynnistyy, mutta on heikko.	Rikastin on väärässä asennossa. Avaa rikastin.Likainen ilmansuodatin. Puhdista tai vaihda suodatin..Epäpuhtauksia kaasuttimessa. Anna ammattilaisen puhdistaa kaasutin.
Moottori ei vastaa kaasuun.	Moottori ei ole vielä tarpeeksi lämmin. Anna moottorin käydä minuutin ajan matalilla kierroksilla.
Moottori on heikko kuormituksessa.	Viallinen sytytystulppa. Puhdista tai vaihda sytytystulppa.
Moottori on epävakaa. • Epäpuhtauksia kaasuttimessa. Anna ammattilaisen puhdistaa kaasutin.

Kierrätys

Hävitä ja kierrätä laite käytön jälkeen paikallisten säännösten mukaisesti.

Jos olet epävarma, ota yhteyttä kuntasi jäteviranomaisiin.

Tekniset tiedot

Vesakkoterä 255 mm

Trimmerin siima 2,4 mm

Sylinteritilavuus 35,8 cm³

Teho 1,0 kW (1,36 hv)

Paino 8,4 kg

Polttoainetankin tilavuus 0,65 l

Moottoriöljyn tilavuus 0,1 l

Maksimi rpm 9300

Melutaso LWA,d: 113 dB(A), K = 1,95 dB(A)

Tärinäarvo vesakkoterän ollessa tyhjäkäynnillä: vasen kahva 1,619 m/s², oikea kahva 1,440 m/s².

Tärinäarvo vesakkoterän ollessa täydellä kaasulla: vasen kahva 5,190 m/s², oikea kahva 3,043 m/s².

Tärinäarvo siimakasetin ollessa tyhjäkäynnillä: vasen kahva 1,639 m/s², oikea kahva 1,432 m/s².

Tärinäarvo siimakasetin ollessa täydellä kaasulla: vasen kahva 6,187 m/s², oikea kahva 5,696 m/s².

Epävarmuus K = 1,5 m/s²

Freischneider/Motorsense 4-Takt

ART.NR. 40-8677 MODELL LBC 36

Försäkran om överenstämmelse Samsvarerklæring Vakuutus yhdenmukaisuudesta Konformitätskennzeichnung

CLAS OHLSON AB SE-793 85 INSJÖN, SWEDEN

Declares that this product complies with the requirements of the following directives and standards Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

PETROL BRUSH CUTTER

Cotech 40-8677 LBC36

Sähköposti: [e-mail]

INTERNET

www.clasohlson.fi

OSOITE

Clas Ohlson Oy, Maistraatinportti 4 A, 00240 Helsinki

UNITED KINGDOM

CUSTOMER SERVICE

Contact number: 08545 300 9799

E-mail: [e-mail]

INTERNET

www.clasohlson.com/uk

POSTAL
