HY33PD-1 - Ruohonleikkuri Cotech - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ruohonleikkuri
Merkki	Cotech
Malli	HY33PD-1
Virtalähde	Sähköjohdollinen (230 V)
Leikkuuleveys	33 cm
Leikkuukorkeuden säätö	Keskivipu, 6 asentoa (20-70 mm)
Ruohonkeräyssäiliön tilavuus	30 L
Silppuustoiminto	Kyllä (silpputulpalla)
Sivupurkaus	Kyllä
Kahvatyyppi	Taitettava, säädettävä korkeus
Pyörät	4 pyörää, muovia, 150 mm edessä / 200 mm takana
Moottorin teho	1200 W
Melutaso	84 dB(A)
Tärinätaso	2.5 m/s²
Paino	12 kg
Mitat (P x L x K)	73 x 40 x 45 cm
Turvaominaisuudet	Teräjarru, turvakytkin, kaapelin vedonpoisto
Huolto	Puhdista käytön jälkeen; teroita terä vuosittain; öljyä liikkuvat osat
Varaosien saatavuus	Terät, ruohosäiliö, pyörät, kahva
Takuu	2 vuotta

Usein kysytyt kysymykset - HY33PD-1 Cotech

Kuinka säädän leikkuukorkeutta Cotech HY33PD-1:ssä?

Käytä leikkurin yläosassa olevaa keskivipua. Asentoja on 6, välillä 20 mm - 70 mm. Vedä vipua ulospäin ja siirrä se haluttuun asentoon.

Voinko käyttää HY33PD-1:tä ilman ruohonkeräyssäiliötä?

Kyllä, voit joko käyttää silpputulppaa (mukana) hienontamaan ruoho ja jättämään sen nurmelle, tai kiinnittää sivupurkauskourun takapurkausmalleissa (tarkista käyttöohje).

Mitä teen, jos leikkuri tärisee liikaa?

Liiallinen tärinä viittaa usein vaurioituneeseen tai epätasapainoiseen terään. Pysäytä leikkuri, irrota virtajohto ja tarkasta terä. Vaihda, jos se on taipunut tai kulunut. Tarkista myös roskat teräakselin ympärillä.

Kuinka usein terä tulisi teroittaa?

Teroita terä vähintään kerran vuodessa tai 25 käyttötunnin välein. Terävä terä varmistaa puhtaan leikkuun ja vähentää moottorin kuormitusta. Voit teroittaa sen itse tai viedä huoltoliikkeeseen.

Sopiiko Cotech HY33PD-1 märän ruohon leikkaamiseen?

Märkää ruohoa ei suositella leikattavaksi, koska se voi tukkia leikkurin rungon ja aiheuttaa liukkaita olosuhteita. Märkä ruoho myös paakkuuntuu eikä välttämättä keräänny kunnolla. Odota, kunnes ruoho on kuivaa.

Millaista jatkojohtoa tulisi käyttää?

Käytä raskasta ulkokäyttöön tarkoitettua jatkojohtoa, jonka luokitus on vähintään 13 A ja 230 V. Pidä johto poissa leikkuualueelta ja käytä sisäänrakennettua kaapelin vedonpoistajaa irtoamisen estämiseksi.

Kuinka säilytän leikkuria talven yli?

Puhdista leikkuri huolellisesti, tyhjennä ruohosäiliö ja säilytä kuivassa, jäätymättömässä paikassa. Irrota akku (jos sellainen on) ja säilytä erikseen. Peitä leikkuri pölyltä suojaamiseksi.

Leikkuri ei käynnisty. Mitä tarkastan?

Varmista ensin, että virtajohto on kytketty ja pistorasia toimii. Tarkista, että turvakytkin on päällä (yleensä vaatii painikkeen painamista). Tarkista myös teräjarruvipu; jos sitä ei ole vedetty taakse, leikkuri ei käynnisty.

Voinko vaihtaa terän itse?

Kyllä, mutta noudata varotoimia: irrota virtajohto, käytä käsineitä ja käytä puupalikkaa terän lukitsemiseen. Löysää pultti jakoavaimella (yleensä 13 mm). Asenna uusi terä terävä reuna ruohoa kohti ja kiristä kunnolla.

Mikä on tämän leikkurin melutaso?

Äänenpainetaso on noin 84 dB(A). Käytä kuulosuojaimia pitkäaikaisen käytön aikana kuulovaurioiden estämiseksi. Noudata paikallisia melumääräyksiä.

KÄYTTÖOHJE HY33PD-1 Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

English 2

Svenska 14

Norsk 26

Suomi 38

Ver. 200801

Grass Trimmer Co/TECH

Article number: 30-9940, model: HY33PD-1

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Vaara: Laitetta saa käyttää ainoastaan trimmeriin sopivan siiman kanssa. Laitteessa ei saa käyttää sahanterää tai muita sopimattomia varusteita.

Varoitus! Lasten, eläinten ja vierailijoiden tulee olla vähintään 15 metrin etäisyydellä kun käynnistät trimmerin tai työskentelet sen kanssa. Sammuta trimmeri välittömästi, mikäli joku tulee alle 15 metrin päähän trimmeristä.

1. Tuotteen merkinnät ja turvallisuussymbolit

Lue käyttöohje.

Käytä aina turvakypärää, suojalaseja/visiiriä ja kuulosuojaimia!

Käytä turvakenkiä.

Käytä suojakäsineitä.

Laitetta saa käyttää ainoastaan trimmeriin sopivan siiman kanssa. Laitteessa EI SAA käyttää sahanterää tai muita sopimattomia varusteita.

Varoitus! Pidä jalkasi loitolla siimasta.

Kivet ja muut esineet saattavat lennähtää ruohotrimmeristä.

Ainoastaan trimmerin käyttäjä saa olla laitteen läheisyydessä sen käytön aikana. Lasten, eläinten ja vierailijoiden tulee olla vähintään 15 metrin etäisyydellä, kun käynnistät trimmerin tai työskentelet sillä.

Varoitus! Kuuma pinta.

Varoitus! Suojan alapuolella on terävä terä, älä koske terään.

2. Turvallinen käyttö

Huom! Sammuta moottori ennen ruohotrimmerin huoltoa, säätöä ja puhdistusta.

1. Käytä turvakenkiä, tiukasti istuvia vaatteita, suojalaseja/visiiriä, kuulosuojaimia ja kypärää.
2. Älä käytä ruohotrimmeriä, jos olet väsynyt, sairas, poissa tolaltasi tai väsyttävien lääkkeiden, alkoholin tai huumeiden vaikutuksen alainen.
3. Noudata aina turvallisuutta käsitellessäsi polt- toaineita. Avaan polttoainesäiliön kansi varoen ja päästä säiliöön syntynyt paine varoen. Pyyhi roiskunut bensiini ja siirrä ruohotrimmeri vähin- tään kolmen metrin päähän tankkauspaikasta ennen kuin käynnistät sen.
   3a Poista kaikki tulenarat kohteet, kuten kipinät, avotuli, savukkeet tms. paikasta, jossa käsitellään bensiiniä.
   3b Älä polta tupakkaa tankatessa tai kun työskentelet ruohotrimmerin kanssa.
4. Älä anna muiden henkilöiden oleskella ruohotrimmerin läheisyydessä kun käynnistät trimmeriä tai työskentelet sen kanssa. Lasten, eläinten ja vierailijoiden tulee olla vähintään 15 metrin etäisyydellä kun käynnistät trimmerin tai työskentelet sen kanssa.
5. Pidä käynnissä olevasta ruohotrimmeristä vakaasti kiinni kaksin käsin siten, että peukalo on toisella puolella kuin muut sormet.
6. Huolehdi siitä, ettei mikään ruumiinosasi ole siiman lähellä sahan ollessa käynnissä.
7. Varmista ennen käynnistystä, ettei siima ole kosketuksissa vieraisiin esineisiin.
8. Moottorin tulee olla sammutettu, kun trimmeriä kuljetetaan.
9. Tarkasta trimmeri aina ennen käynnistämistä. Älä käynnistä trimmeriä, jos siinä on kuluneita tai viallisia osia tai jos siitä puuttuu osia. Älä käytä trimmeriä, jos se on vioittunut, väärin säädetty tai väärin asennettu.
10. Saat suorittaa ainoastaan tässä käyttöohjeessa mainittuja huoltotoimenpiteitä, muu korjaus ja huolto tulee jättää ammattihenkilölle.
11. Sammuta ruohotrimmeri ennen kuin lasket sen maahan.
12. Ole huolellinen leikatessasi pieniä pensaita tai paksua ruohoa, sillä ne saattavat juuttua trim- merin leikkuuosaan.
13. Kahvojen tulee olla puhtaat ja kuivat, eikä niissä saa olla öljyä tai polttoainetta.

14. Käytä ruohotrimmeriä ainoastaan ulkona tai hyvin tuuletetuissa tiloissa. Älä koskaan käynnistä trimmeriä suljetussa tilassa tai rakennuksessa. Pakokaasujen hengittäminen on vaarallista, sillä ne sisältävät häkää.

15. Älä vie trimmerin leikkuupäätä pienten esi- neiden lähelle, sillä ne saattavat lennähtää voimalla. Tarkasta leikattava alue ennen leikkauksen aloittamista ja poista mahdolliset pikkukivet tms.

16. Jos työskentelet viettävällä maalla, älä seiso trimmerin alapuolella. ÄLÄ käytä trimmeriä viettävällä maalla, jos on olemassa mahdollisus, että menetät tasapainon, kaadut tai liu'ut alas. Pidä kiinni molemmista kahvoista.
17. Poista trimmeristä ruohonjäänteet ja muut kertymät, puhdista erityisen tarkasti suojat leikkuupää ja moottori.
18. Ainoastaan aikuiset, jotka ovat lukeneet käyttöohjeen saavat käyttää laitetta.
19. Käytä ainoastaan 2-tahtibensiiniä, johon on sekoitettu laadukasta, ilmajäähdytteisille 2-tahtimoottoreille soveltuvaa 2,5 % 2-tahtiöljyä (sekoitussuhde 40:1). Moottori vaurioituu no-peasti, mikäli siinä käytetään bensiiniä, johon ei ole sekoitettu öljyä, eikä takuu kata tällaisia vaurioita.
20. Älä käytä ruohotrimmeriä ilman äänenvaimen- ninta tai äänenvaimentimen kupua.
21. Pidä kiinni ruohotrimmerin molemmista kahvoista siten, että peukalo on kahvan toisella puolella ja loput sormet toisella puolella.
22. Äänenvaimennin kuumenee hyvin paljon; varo käsiä ja muita ruumiinosia.
23. Trimmerin päätä ei saa nostaa ylös työskentelyn aikana, sillä siima on vaarallinen käyttäjälle. Pidä trimmerin päätä mahdollisimman lähellä maan pintaa työskentelyn aikana.
24. Ruohotrimmeriä saa käyttää ainoastaan nur-mikoiden ja puutarhan kasvillisuuden leikkaamiseen.
25. Ruohotrimmeriä ei saa käyttää, mikäli suoja puuttuu tai on viallinen.
26. Tuotetta ei saa purkaa/muuttaa eikä sitä saa käyttää muihin työtehtäviin. Muuten onnettomuusvaara lisääntyy, eikä takuu kata tällaisia vaurioita.
27. Älä käytä trimmeriä helposti syttyvien kaasujen tai nesteiden läheisyydessä, sillä se saattaa aiheuttaa tulipalon tai räjähdyksen.

1. Trimmerin leikkuupää
2. Trimmerin terä
3. Trimmerin suoja
4. Kaarikahva (ja ylimääräinen sivukahva)
   5.a Rikiputki, ylempi
   5.b Rikiputki, alempi

5. Virtakytkin (1 - STOP, palauttava)

6. Polttoainesäiliö

7. Kaasunsäädin
8. Käynnistyskahva
9. Primer-pumppu
10. Sytytystulppa
11. Ilmansuodattimen kansi

12. Varmistin

13. Rikastinvipu (aktivoi rikastin painamalla vipu alas)

14. Trimmerin avain
15. Sytytystulpan avain
16. Olkahihna
17. Lukitusnuppi, trimmerin leikkuupää
18. Lukitusnuppi, rikiputki
19. Säiliön kansi

4. Tekniset tiedot

Malli: HY33PD-1

Paino: 5,3 kg

Moottori: Ilmajäähdytteinen 2-tahtimoottori

Sylinteritilavuus: 25cm³

Leikkuuleveys: 38 cm

Polttoaine: bensiinin ja öljyn sekoitus 40:1 (2,5 %)

Sytytys: Elektroninen

Moottorin teho enintään: 0,74 kW/ 7500 k/min

Kierrosluku työskennellessä: 7000–8500 k/min

Moottorin kierrosluku enintään: 8500 k/min

Tyhjäkäynnin kierrosnopeus: 3500 k/min

Sytytystulppa: TORCH L8RTC, Champion CJ7Y, NGK BPMR7A

Säiliön tilavuus: 0,6 litraa

Leikkuuvarustus: Nailonsiima ∅ 2 mm

Melutaso LwA: 110 dB (A)

LpA: 88 dB (A)

Tärinä Tyhjäkäynti: 10,5 m/s²

Täydellä kaasulla: 10 m/s²

5. Asennus

Asenna rikiputket (5a ja 5b), kaarikahva (4) ja trimmerin suoja ennen laitteen käyttöönottoa.

Liitä rikiputket (5a) ja (5b) yhteen

1. Paina alempi rikiputki (5b) ylempään rikiputkeen (5a), kierrä alempaa putkea kunnes kuula-lukitus lukitsee sen kiinni ylempään reikään.
2. Kiristä lukitusnuppi.

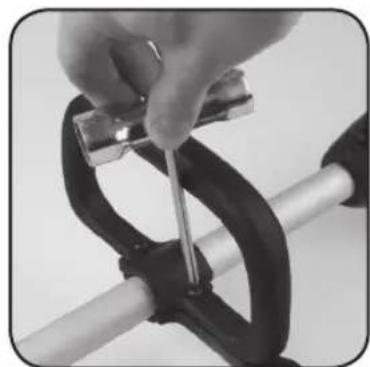

1. Irrota kaarikahvan ruuvit ja mutterit.
2. Aseta kaarikahva kiinni (4) (yhdessä sivukahvan kanssa) ylempään rikiputkeen (5a) ja kiinnitä se ruuvilla ja mutterilla. Sivukahvan voi asentaa joko vasemmalle tai oikealle puolelle riippuen siitä, onko trimmerin käyttäjä oikea- vai vasenkätinen.
3. Säädä kaarikahvan sijoitus (160–200 mm kaasunsäätimen edessä) ja kiinnitä se paikoilleen ruuveilla.

Asenna trimmerin suoja (3)

tus! Trimmerisuoja tulee asentaa oikein, jotta se suojaisi käyttäjää ja ra- joittaisi siiman pituutta suojassa olevan terän avulla.

1. Irrota trimmerin leikkuupää, jotta saat asennettua trimmerin suojan (3).
2. Paina trimmerin leikkuupäätä ja irrota sen mutteri/lukitusnuppi kädellä tai pakkauksessa olevalla avaimella. Katso kuva 4.
3. Irrota trimmerin leikkuupää karasta.
4. Työnnä trimmerisuoja rikiputkeen ja so-vita suojan reiät kiinnikkeen reikiin. Katso kuva 5.
5. Työnnä pultti trimmerinsuojaan siltä puolelta, jossa on kuusikulmainen syvennys, ja kiinnitä lopuksi aluslaatta ja mutteri. Katso kuva 6.
6. Asenna trimmerin leikkuupää takaisin karaan. Katso kuva 7.

6. Polttoaine ja voitelu

Varoitus! Bensiini on erittäin helposti syttyvää. Älä tupakoi polttoaineen käsittelypaikan lähellä. Älä aiheuta myöskään kipinöintiä, avotulta tms. Sammuta trimmeri ja anna sen jäähtyä ennen polttoaineen lisäämistä. Tankkaa trimmeri aina ulkotiloissa ja siirrä trimmeri aina vähintään kolmen metrin päähän tankkauspaikasta ennen käynnistämistä.

Sekoita bensiiniä (lyijytön 95-oktaaninen, ilman etanolia) ja laadukasta 2-tahtiöljyä, joka soveltuu ilmajäähdytteisiin 2-tahtimoottoreihin. Suositeltu sekoitussuhde: bensiiniä/öljyä 40:1 (2,5 %)

• Moottorissa tulee käyttää lyijytöntä bensiiniä.
• Käytä bensiiniä, jossa on vähintään 87 oktaania.
• Käyttämällä lyijytöntä bensiiniä suojelet ympäristöäsi ja itseäsi.
• Huonolaatuinen bensiini tai öljy saattaa vahingoittaa tiivisteitä, polttoaineletkuja tai polttoai -nesäiliötä.

6.1 Polttoaineen sekoittaminen

Huom! Ole tarkkana sekoitussuhteen kanssa.

1. Mittaa tarkasti öljy- ja bensiinimäärät ennen kuin sekoitat ne keskenään.
2. Kaada hieman bensiiniä säiliöön, joka on hyväksytty bensiinille.
3. Kaada kaikki öljy säiliöön ja ravista säiliötä.
4. Kaada sekaan loppu bensiini ja ravista säiliötä vähintään minuutin ajan. Tietyt öljyt sekoittuvat heikosti, joten niitä tulee sekoittaa hyvin, jotta bensiini ja öljy sekoittuvat keskenään. Moottori kestää pidempään, kun öljy on sekoittunut hyvin. Mikäli öljy ei ole sekoittunut kunnolla, seos on laihaa, mikä taas lisää moottorin vahingoittumisriskiä.
5. Merkitse polttoainesäiliö kunnolla, jotta säiliön sisällöstä ei tule epäselvyyksiä.
6. Öljyyn sekoitettu bensiini soveltuu ainoastaan 2-tahtimoottoreihin ja puhdas bensiini soveltuu ainoastaan 4-tahtimoottoreihin. Tämän vuoksi polttoainesäiliöiden merkitseminen on hyvin tärkeää.

Huom! Älä sekoita liikaa bensiiniä kerralla, sekoitettu bensiini tulee käyttää 90 päivän kuluessa.

Varoitus! Käytä 2-tahtimoottoreissa ainoastaan bensiiniä, johon on sekoitettu öljyä. Moottori vaurioituu nopeasti, mikäli siinä käytetään bensiiniä, johon ei ole sekoitettu öljyä, eikä takuu kata tällaisia vaurioita.

6.2 Ruohotrimmerin tankkaaminen

1. Avaa polttoainesäiliön korkki.
2. Täytä bensiiniä noin 80 % säiliön tilavuudesta.
3. Sulje korkki ja pyyhi pois mahdollinen yliroiskunut bensiini ruohotrimmeristä ja sen ympäril- tä.

Varoitus!

1. Tankkaa ainoastaan ulkona ja maan päällä.
2. Siirrä trimmeri vähintään 3 metrin päähän tankkauspaikasta ennen käynnistämistä.
3. Sammuta trimmeri ja anna sen jäähtyä ennen polttoaineen lisäämistä. Tankkaa ainoastaan, mikäli olet varma, että säiliössä on 2-tahtibensiiniä!

7. Moottorin käynnistäminen

Huom! Vedä käynnistyskahva suoraan ulos. Jos vedät vinoon, holkin reunan aiheuttama kitka vahingoittaa narua, ja se kuluu nopeammin. Pidä käynnistyskahva ulosvedettynä ja päästä se takaisin hitaasti. Älä päästä käynnistyskahvaa kerralla heti vetämisen jälkeen, sillä se saattaa sotkeutua tai vahingoittaa ruohotrimmeriä.

Huom! Jos ruohotrimmeri ei käynnisty lukuisista yrityksistä huolimatta, katso kohta "Vianhaku".

7.1 Kylmän moottorin käynnistäminen

Lyhennä siimoja noin 13 cm:n pituisiksi ennen käynnistystä, jotta kuormitus pienenee lämpimänä käytön aikana. Katso kuva 6.

1. Aseta ruohotrimmeri tasaiselle ja tukevalle alustalle.
2. Palauttava virtakytkin (6) on aina asennossa "1" ja siihen ei tavitse koskea käynnistettäessä. Katso kuva 9.
3. Käännä rikastinta (9) alaspäin kylmäkäynnistysasentoon "COLD START". Katso kuva 10.
4. Paina primer-pumppua (10) 6 kertaa (primer-pumppu on kaasuttimen yläpuolella). Katso kuva 11.
5. Pidä taaemmasta kahvasta tukevasti kiinni.
6. Vedä käynnistyskahvasta, kunnes tunnet vastuksen (n. 100 mm). Katso kuva 12. Vetäise käynnistyskahvasta nopeasti ja pehmeästi kunnes moottori käynnistyy (kuitenkin korkeintaan 6 kertaa).
7. Anna moottorin käydä tyhjäkäynnillä n. 10 sekuntia sen käynnistytyä. Paina sitten varmistin (13) ja kaasunsäädin (8) alas, jolloin rikastin palaa automaattisesti käyttö-asentoon.
8. Anna moottorin käydä hetken ajan ilman kuormitusta, kunnes se reagoi hyvin kaasuun. Kuormita moottoria vasta tämän jälkeen.

7.2 Lämpimän moottorin käynnistäminen

1. Aseta ruohotrimmeri tasaiselle ja tukevalle alustalle.
2. Palauttava virtakytkin (6) on aina asennossa "1" ja siihen ei tavitse koskea käynnistettäessä. Katso kuva 9.
3. Käännä rikastinta (9) alaspäin kylmäkäynnistysasentoon "COLD START" ja käännä rikastin takaisin ylös. Katso kuva 13.
4. Pidä taaemmasta kahvasta tukevasti kiinni.
5. Vedä käynnistyskahvasta, kunnes tunnet vastuksen (n. 100 mm). Katso kuva 12. Vetäise käynnistyskahvasta nopeasti ja pehmeästi kunnes moottori käynnistyy (kuitenkin korkeintaan 6 kertaa).
6. Jos moottori ei käynnisty: Toista kappaleen "Kylmän moottorin käynnistäminen" kohdat.

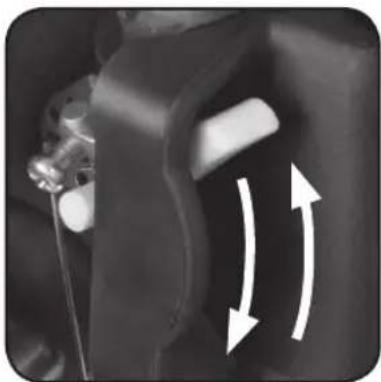

7.3 Moottorin sammuttaminen

Päästä kaasunsäädin ja anna moottorin käydä tyhjäkäynnillä. Paina virtakytkin (6) taaksepäin kohtaan "STOP", pidä painiketta pohjassa ja päästä siitä irti, kun moottori on pysähtynyt. Katso kuva 14.

Varoitus! Siivoa maastosta pois kaikki esineet, kuten purkit, pullot, kivet tms. ennen kuin aloitat trimmerin käytön. Trimmeri saattaa lennättää esineitä, mikä saattaa johtaa onnettomuuteen tai trimmerin vioittumiseen.

Sammuta trimmeri välittömästi ja tarkasta onko se vioittunut, mikäli trimmeristä lentää esineitä tai mikäli trimmeri alkaa täristä. Älä käytä ruohotrimmeriä mikäli se on vioittunut.

Huom.! Anna trimmerin kiihtyä täysille kierroksille ennen kuin aloitat ruohon leikkaamisen. Älä yritä leikata ruohoa alhaisilla kierroksilla.

Varoitus! Älä nosta trimmerin päätä yli polven korkeuden trimmerin käydessä.

Varoitus! Älä käytä metallista tai muovitetusta metallista valmistettua siimaa; tällaisen siiman käyttäminen saattaa johtaa vakavaan onnettomuuteen.

8. Käyttö

• Pidä koneesta kiinni tukeyasti molemmin käsin.
• Paina kaasukahvaa ja anna moottorin kiihtyä täysille kierroksille.
• Pidä trimmerin päätä maan pinnan mukaisesti ja liikuta trim - merin päätä puolelta toiselle; älä työnnä liian pitkälle jos trimmeri alkaa käydä raskaasti. Katso kuva 15.
• Älä liikuta trimmerin päätä itseäsi kohti, työskentele aina pois -päin itsestäsi.

8.1 Trimmerin käyttö puiden ja pensaiden ympärillä

Kallista trimmerin päätä hieman eteenpäin ja aloita trimmaaminen vasemmalta oikealle ja liiku samalla hitaasti ja varoen puun ympäri. Leikkaa varoen, jottei siima vahingoita puiden runkoja tai istutettuja kasveja. Siima kuluu nopeasti, jos käytät trimmeriä aidan, sokkelin, kivien tms. Läheisyydessä.

8.2 Maaperän muokkaus (kaiken kasvillisuuden poistaminen)

• Kallista trimmerin päätä noin 30 astetta vasemmalle (tämä toimenpide helpottuu, jos irrotat ja käännät kaarikahvaa). Katso kuva 16.
• Älä tee tätä toimenpidettä, mikäli on mahdollisuus, että maasta lentää esineitä, jotka voivat vahingoittaa alle 30 metrin etäisyydellä olevia ihmisiä tai eläimiä.

8.3 Siiman pidentäminen

Syötä trimmerin siimaa seuraavalla tavalla:

1. Anna moottorin kiihtyä tävsille kierroksille kohtien 2-4 mukaisesti.
2. Paina trimmerin päätä kohti maata ja nosta se ylös. Katso kuva 17.
3. Siima pitenee automaattisesti.

4. Suojan alla oleva terä leikkaa siiman oikean pituiseksi.

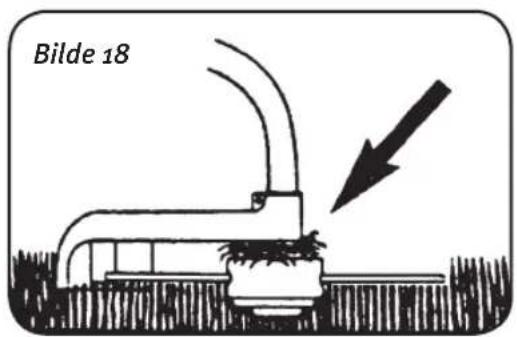

5. Sammuta moottori ja poista suojan ja trimmerin pään väliin juuttunut ruoho ja muut roskat esim. ruuvimeisselillä. Roskat saattavat haitata voimansiirtoakselin jäähdytystä. Katso kuva 18.

9. Huolto

Varoitus! Irrota sytytystulpan hattu ennen huoltotöitä.

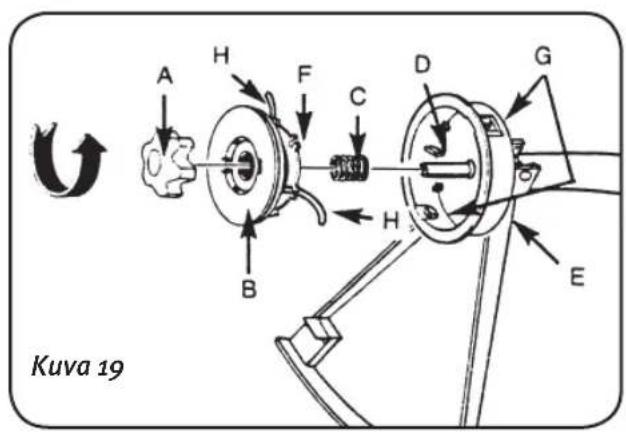

A. Nuppi

B. Kela

C. Jousi

D. Kara

E. Kupu

F. Siimanpidike

G. Siiman reikä

H. Trimmerin siima

9.1 Siiman vaihtaminen

1. Irrota mutteri/lukitusnuppi (A) vastapäivään kääntämällä (käsin tai pakkauksessa olevalla avaimella).
2. Irrota kela (B) ja jousi (C) karasta (D).
3. Poista jäljelle jäänyt siima (H).
4. Mittaa ja leikkaa siima (∅ 2 mm), jonka pituus on noin 8,6 metriä. Taita se keskeltä, jolloin kummankin puolen pituus on 4,3 metriä, aseta taitoksen keskikohta yhteen kelan jakavista urista. Katso kuva 20.

1. Kieritä siiman kummatkin päät kelalle myötäpäivään kuvan 21 mukaisesti. Pidä siimasta kiertämisen aikana kiinni sormilla, lopeta kiertäminen, kun jäljellä on noin 15 cm:n pituiset siimat.
2. Paina siimat siimanpidikkeisiin (F) vastakkain kuvan 22 osoittamalla tavalla.

1. Paina jousi (C) kelan alapuolelle (mikäli se ei jo ole kiinni), vedä siimojen päät kuvun (E) sivuilla olevien reikien (G) läpi. Katso kuva 23.

2. Paina kela (B) kupuun ja syötä siimaa samanaikaisesti rei'istä (G).

3. Paina kelaa (B) sisäänpäin siten, että jousi painuu kasaan, vetäise siimoja siten, että ne irtoavat kelan siimanpitimistä (F).
4. Paina koko trimmerin pää karaan ja pidä kiinni. Kiristä nuppia (A) myötäpäivään (vedä käsin maltillisella voimalla). (Katso kuva 25)
5. Leikkaa siimat alle 13 cm:n pituisiksi.

9.2 Ilmansuodattimen tarkistaminen ja puhdistaminen

Älä käytä ruohotrimmeriä ilman ilmansuodatinta. Puhdista tai vaihda vioittunut tai likainen suodatin.

Ilmansuodattimen puhdistaminen:

1. Paina ilmansuodatinkuvun lukituskielekettä ja irrota kupu.
2. Irrota vaahtomuovisuodatin.
3. Pese suodatin saippuavedellä. Älä käytä bensiiniä!
4. Purista vedet pois suodattimesta ja ripusta se kuivumaan.
5. Aseta suodatin takaisin ja asenna kupu.
6. Varmista, että ilmasuodattimen kupu on kunnolla kiinni, jotta se ei irtoa tärinän johdosta.

9.4 Kaasuttimen asetukset

Kaasutin on säädetty tehtaalla parhaan tehon saavuttamiseksi.

9.5 Sytytystulppa

Sytytystulpan tyyppi: TORCH L8RTC, Champion CJ7Y, NGK BPMR7A.

Sytytystulpan suositeltu kärkiväli: 0,635 mm. Katso kuva 27.

Kiristysmomentti: 12 – 15 Nm.

9.6 Siimaterän teroittaminen (trimmerinsuojassa)

1. Irrota siimaterä (E) trimmerin päästä (F). Katso kuva 28.

2. Laita siimaterä ruuvipenkkiin, teroita siimaterä litteällä viilalla. Viilaa ainoastaan yhteen suuntaan ja säilytä alkuperäinen teräkulma.

1. Puhdista ruohotrimmeri ulkopuolelta: suojat, trimmerin pää, kara, moottorin ulko-osat ym.
2. Kaada polttoainesäiliöön jäljelle jäänyt bensiini bensakanisteriin.
3. Käynnistä moottori, kun polttoainesäiliö on tyhjennetty.
4. Anna moottorin käydä tyhjäkäynnillä, jotta kaasuttimessa oleva polttoaine loppuu.
5. Anna moottorin jäähtyä noin 5 minuutin ajan.
6. Irrota sytytystulppa sytytystulppa-avaimella.
7. Kaada sylinteriin teelusikallinen puhdasta 2-tahtiöljyä sytytystulpan aukon kautta, vedä hitaasti käynnistyskahvasta muutamia kertoja, jotta öljy leviää tasaisesti moottoriin. Laita sytytystulppa takaisin paikoilleen.
8. Säilytä ruohotrimmeriä kuivassa ja hyvin tuuletetussa paikassa.

9.1 Käytön aloittaminen säilytyksen jälkeen

1. Irrota sytytystulppa sytytystulppa-avaimella.
2. Vetäise käynnistyskahvasta useita kertoja nopeasti ja pehmeästi saadaksesi ylimääräisen öljyn pois sylinteristä.
3. Puhdista sytytystulpan kärjet tai laita tilalle uusi sytytystulppa, jossa on oikea kärkiväli.
4. Kiristä sytytystulppa sytytystulppa-avaimella.
5. Laita polttoainetta polttoainesäiliöön.
6. Noudata kappaleen 6.1 "Kylmän moottorin käynnistäminen" ohjeita.

11. Vianetsintä

Ongelma Syy Toimenpiteet
Moottori ei käynnisty tai käy hyvin alhaisilla kierroksilla.	Väärä käynnistystapa. Lue käyttöohje!
	Likainen kaasutin. Jätä kaasuttilmen puhdistaminen huoltoliikkeelle.
	Väärä sytytystulppa. Puhdista tai vaihda.
	Polttoainesuodatin tukossa. Vaihda polttoainesuodatin (säiliön sisällä).
Moottori käynnistyy, mutta teho on heikko.	Rikastin väärässä asennossa Avaa rikastin asentoon "OPEN"
	Likainen ilmansuodatin. Puhdista tai vaihda.
	Likainen kaasutin. Jätä kaasuttilmen puhdistaminen huoltoliikkeelle.
Moottori ei reagoi kaasuun.	Moottoria ei ole käytetty riittävästi tyhjäkäynnillä.	Anna moottorin käydä hiljaisilla kierroksilla minuutin ajan.
Moottori käy heikosti kuormitettaessa.	Sytytystulpan sytytysväli väärä.	Puhdista ja tarkasta sytytysväli tai vaihda sytytystulppa.
Moottori käy epätasaisesti.	Likainen kaasutin. Jätä kaasuttilmen puhdistaminen huoltoliikkeelle.
Moottori savuaa paljon. Väärä polttoaineseos. Käytä bensiniä ja 2-tahtiöljä, sekoitussuhde 40:1 (2,5 %).

Huom!

Ruohotrimmeri on voimassa olevien turvallisuusvaatimusten mukainen. Ruohotrimmerin korjaaminen tulee jättää huoltoliikkeelle, ja korjauksessa tulee käyttää alkuperäisosia, muussa tapa- uksessa henkilövahinkojen vaara kasvaa.

Sähköposti: [e-mail]

INTERNET www.clasohlson.fi

OSOITE Clas Ohlson Oy, Yrjönkatu 23 A, 00100 HELSINKI

GREAT BRITAIN
