Tuotetyyppi	Ruohotrimmeri (ruohonleikkuri)
Malli	HY3315A1
Kuivapaino	4.2 kg
Moottorityyppi	Ilmajäähdytteinen 2-tahtimoottori
Sylinteritilavuus	25 cm³
Polttoaineseos	Bensiini & öljy 40:1 (2.5% öljyä)
Sytytysjärjestelmä	Elektroninen
Moottorin maksimiteho	0.74 kW kierrosluvulla 7500 rpm
Karamaksiminopeus	9000 rpm
Joutokäyntinopeus	3000 rpm
Sytytystulpan tyyppi	TORCH L8RTC, Champion CJ7Y, NGK BPMR7A
Sytytystulpan kärkiväli	0.635 mm
Säiliön tilavuus	600 cm³
Leikkuujanan halkaisija	2 mm nailonlanka
Voima-akselin pituus	150 cm
Tärinätaso (eturanka, joutokäynti)	6.35 m/s²
Tärinätaso (takaranka, joutokäynti)	3.88 m/s²
Tärinätaso (eturanka, täysi nopeus)	9.57 m/s²
Tärinätaso (takaranka, täysi nopeus)	8.55 m/s²
Äänitaso (joutokäynti)	78.7 dB(A)
Äänitaso (täysi nopeus)	98.2 dB(A)
Turvaominaisuudet	Turvavarmistin, trimmerin suoja, virta-avain, rikastin
Huolto	Ilmansuodattimen puhdistus, sytytystulpan säätö, polttoainesuodattimen vaihto, kaasuttimen säätö

Usein kysytyt kysymykset - HY3315A1 Cotech

Millaista polttoainetta minun tulisi käyttää?

Käytä seosta lyijytöntä bensiiniä (95 oktaania, ei etanolia) ja laadukasta kaksitahtiöljyä suhteessa 40:1 (2.5% öljyä). Älä koskaan käytä puhdasta bensiiniä ilman öljyä.

Miten käynnistän moottorin?

Aseta trimmeri tasaiselle maalle, käännä virta-avain asentoon '1', käännä rikastin asentoon 'KYLMAKAYNNISTYS', paina esitäyttöpumppua 8 kertaa, pidä turvavarmistinta ja kaasua pohjassa ja vedä käynnistysnarusta. Kun moottori käy, käännä rikastin asentoon 'LAMMINKAYNNISTYS'.

Miten vaihdan leikkuujanan?

Poista lukkokansi (käännä vastapäivään), ota kela ja jousi pois. Leikkaa 8,6 m 2 mm nailonlankaa, taita puoliksi, kierrä myötäpäivään kelalle jättäen 15 cm päät. Työnnä päät kotelon reikiin, kokoa takaisin ja leikkaa lanka 13 cm pituiseksi.

Kuinka usein minun tulisi puhdistaa ilmansuodatin?

Puhdista ilmansuodatin säännöllisesti tai jos se on likainen. Pese saippualla ja vedellä (ei bensiinillä), purista kuivaksi ja asenna takaisin. Älä koskaan käytä moottoria ilman ilmansuodatinta.

Mitä turvaetäisyyttä tulee noudattaa?

Pidä lapset, lemmikkieläimet ja sivulliset vähintään 15 metrin päässä trimmeriä käytettäessä. Pidä myös 3 metrin etäisyys tankkauspaikasta ennen käynnistystä.

Miksi moottorini ei käynnisty?

Mahdollisia syitä: virheellinen käynnistystapa, likainen kaasutin, viallinen sytytystulppa, tukkeutunut polttoainesuodatin. Katso vianmääritysosio yksityiskohtaisia ohjeita varten. Varmista oikea rikastimen asento ja polttoaineseos.

Miten säädän kaasuttimen?

Kaasutin on tehdasasetettu optimaalista tehoa varten. Älä säädä sitä, ellei se ole välttämätöntä. Tarvittaessa ota yhteys pätevään teknikkoon.

Mitä sytytystulppaa minun tulisi käyttää?

Käytä sytytystulppia TORCH L8RTC, Champion CJ7Y tai NGK BPMR7A, joiden kärkiväli on 0,635 mm. Kiristä 12-15 Nm momenttiin.

Miten säilytän trimmeriä talvella?

Tyhjennä polttoainesäiliö, käytä moottoria, kunnes se sammuu tyhjentääkseen kaasuttimen, jäähdytä 5 minuuttia, irrota sytytystulppa, kaada yksi teelusikallinen kaksitahtiöljyä sylinteriin, vedä käynnistysnarusta hitaasti muutaman kerran, asenna sytytystulppa takaisin. Säilytä kuivassa ja tuuletetussa paikassa.

Voinko käyttää sahanterää langan sijaan?

Ei. Tämä tuote on suunniteltu vain trimmerilangan käyttöön. Sahanterän tai muiden leikkuuterien käyttö lisää onnettomuusriskiä ja on kielletty.

KÄYTTÖOHJE HY3315A1 Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Vaara: Laitetta saa käyttää ainoastaan trimmeriin sopivan siiman kanssa. Laitteessa ei saa käyttää sahanterää tai muita sopimattomia varusteita.

Varoitus! Lasten, eläinten ja vierailijoiden tulee olla vähintään 15 metrin etäisyydellä kun käynnistät trimmerin tai työskentelet sen kanssa. sammuta trimmeri välittömästi, mikäli joku tulee alle 15 metrin päähän trimmeristä.

1. Tuotteen merkinnät ja turvallisuussymbolit

Käytä aina turvakypärää, suojalaseja/visiiriä ja kuulosuojaimia!

Käytä suojakäsineitä.

Käytä turvakenkiä.

Lue koko käyttöohje huolellisesti ennen laitteen käyttöä.

Laitetta saa käyttää ainoastaan trimmeriin sopivan siiman kanssa.

Laitteessa EI SAA käyttää sahanterää tai muita sopimattomia varusteita, sillä ne lisäävät onnettomuusvaaraa.

Varbitus!

Varõitus! Pidä jalkasi loitolla siimasta.

Kivet ja muut esineet saattavat lennähtää ruohotrimmeristä.

Ainoastaan trimmerin käyttäjä saa olla laitteen läheisyydessä sen käytön aikana. Lasten, eläinten ja vierailijoiden tulee olla vähintään 15 metrin etäisyydellä kun käynnistät trimmerin tai työskentelet sillä.

Varoitus! Kuuma pinta.

2. Turvallinen käyttö

Huom! Sammuta moottori ennen ruohotrimmerin huoltoa, säätöä ja puhdistusta.

1. Käytä turvakenkiä, tiukasti istuvia vaatteita, suojalaseja/visiiriä, kuulosuojaimia ja kypärää.
2. Älä käytä ruohotrimmeriä, jos olet väsynyt, sairas, poissa tolaltasi tai väsyttävien lääkkeiden, alkoholin tai huumeiden vaikutuksen alainen.
3. Noudata aina turvallisuutta käsitellessäsi polttoaineita. Avaan polttoainesäiliön kansi varoen ja päästä säiliöön syntynyt paine varoen. Pyyhi roiskunut bensiini ja siirrä ruohotrimmeri vähintään kolmen metrin päähän tankkauspaikasta ennen kuin käynnistät sen.
   3a Poista kaikki tulenarat kohteet, kuten kipinät, avotuli, savukkeet tms. paikasta, jossa käsitellään bensiiniä.
   3b Älä polta tupakkaa tankatessa tai kun työskentelet ruohotrimmerin kanssa.
4. Älä anna muiden henkilöiden oleskella ruohotrimmerin läheisyydessä kun käynnistät trimmeriä tai työskentelet sen kanssa. Lasten, eläinten ja vierailijoiden tulee olla vähintään 15 metrin etäisyydellä kun käynnistät trimmerin tai työskentelet sen kanssa.
5. Pidä käynnissä olevasta ruohotrimmeristä vakaasti kiinni kaksin käsin siten, että peukalo on toisella puolella kuin muut sormet.
6. Huolehdi siitä, ettei mikään ruumiinosasi ole siiman lähellä sahan ollessa käynnissä.
7. Varmista ennen käynnistystä, ettei siima ole kosketuksissa vieraisiin esineisiin.
8. Moottorin tulee olla sammutettu, kun trimmeriä kuljetetaan.
9. Tarkasta trimmeri aina ennen käynnistämistä. Älä käynnistä trimmeriä, jos siinä on kuluneita tai viallisia osia tai jos siitä puuttuu osia. Älä käytä trimmeriä, jos se on vioittunut, väärin säädetty tai väärin asennettu.
10. Saat suorittaa ainoastaan tässä käyttöohjeessa mainittuja huoltotoimenpiteitä, muu korjaus ja huolto tulee jättää ammattihenkilölle.
11. Sammuta ruohotrimmeri ennen kuin lasket sen maahan.
12. Ole huolellinen leikatessasi pieniä pensaita tai paksua ruohoa, sillä ne saattavat juuttua trimmerin leikkuuosaan.
13. Kahvojen tulee olla puhtaat ja kuivat, eikä niissä saa olla öljyä tai polttoainetta.
14. Käytä ruohotrimmeriä ainoastaan ulkona tai hyvin tuuletetuissa tiloissa. Älä koskaan käynnistä trimmeriä suljetussa tilassa tai

rakennuksessa. Pakokaasujen hengittäminen on vaarallista, sillä ne sisältävät häkää.
15. Älä vie trimmerin leikkuupäätä pienten esineiden lähelle, sillä ne saattavat lennähtää voimalla. Tarkasta leikattava alue ennen leikkauksen aloittamista ja poista mahdolliset pikkukivet tms.
16. Jos työskentelet viettävällä maalla, älä seiso trimmerin alapuolella. ÄLÄ käytä trimmeriä viettävällä maalla, jos on olemassa mahdollisuus, että menetät tasapainon, kaadut tai liu'ut alas. Pidä kiinni molemmista kahvoista.
17. Poista trimmeristä ruohonjäänteet ja muut kertymät, puhdista erityisen tarkasti suojat leikkuupää ja moottori.
18. Ainoastaan aikuiset, jotka ovat lukeneet käyttöohjeen saavat käyttää laitetta.
19. Käytä ainoastaan 2-tahtibensiiniä, johon on sekoitettu laadukasta, ilmajäähdytteisille 2-tahtimoottoreille soveltuvaa 2,5 % 2-tahtiöljyä (sekoitussuhde 40:1). Moottori vaurioituu nopeasti, mikäli siinä käytetään bensiiniä, johon ei ole sekoitettu öljyä, eikä takuu kata tällaisia vaurioita.
20. Älä käytä ruohotrimmeriä ilman äänenvaimenninta tai äänenvaimentimen kupua.
21. Pidä kiinni ruohotrimmerin molemmista kahvoista siten, että peukalo on kahvan toisella puolella ja loput sormet toisella puolella.
22. Äänenvaimennin kuumenee hyvin paljon; varo käsiä ja muita ruumiinosia.
23. Trimmerin päätä ei saa nostaa ylös työskentelyn aikana, sillä siima on vaarallinen käyttäjälle. Pidä trimmerin päätä mahdollisimman lähellä maan pintaa työskentelyn aikana.
24. Ruohotrimmeriä saa käyttää ainoastaan nurmikoiden ja puutarhan kasvillisuuden leikkaamiseen.
25. Ruohotrimmeriä ei saa käyttää, mikäli suoja puuttuu tai on viallinen.
26. Tuotetta ei saa purkaa/muuttaa eikä sitä saa käyttää muihin työtehtäviin. Muuten onnettomuusvaara lisääntyy, eikä takuu kata tällaisia vaurioita.
27. Älä käytä trimmeriä helposti syttyvien kaasujen tai nesteiden läheisyydessä, sillä se saattaa aiheuttaa tulipalon tai räjähdyksen.

3. Kuvaus

1. Trimmerin leikkuupää
2. Trimmerin siima
3. Trimmerin suoja
4. Runkoputki
5. Kaarikahva
6. Kaasunsäädin
7. Virtakytkin (1 - STOP)
8. Turvalukitus
9. Rikastin
10. Polttoainesäiliö
11. Ilmansuodatin
12. Käynnistyskahva
13. Trimmerin siiman leikkaus
14. Primer-pumppu
15. Sytytystulppa

4. Tekniset tiedot

Malli: HY3315A

Paino: 4,2 kg

Moottori: Ilmajäähdytteinen 2-tahtimooottori

Sylinteritilavuus: 25 cm³

Polttoaine: bensiinin ja öljyn sekoitus 40:1 (2,5 %)

Sytytys: Elektroninen

Moottorin teho enintään: 0,74 kW/ 7500 rpm

Karan pyörimisnopeus enintään: 9000 rpm

Moottorin kierrosluku enintään: 9000 rpm

Tyhjäkäynnin kierrosnopeus: 3000 rpm

Sytytystulppa: TORCH L8RTC, Champion CJ7Y, NGK BPMR7A

Säiliön tilavuus: 600 cm³

Terävarustus:

Nailonsiima ∅ 2 mm

Vetoakselin pituus:

150 cm

Tärinatasot (ISO 7916:n mukaiset)		Etukahva	Takakahva
	Tyhjäkäynti	6,35 m/s^2	3,88 m/s^2
	Täydet kierrokset	9,57 m/s^2	8,55 m/s^2
Äänen taso (EN 27917:n mukainen)	Tyhjäkäynti	78, 7dB (A)98,2dB(A)95,2dB(A)88,1dB(A)109dB(A)105dB (A)
	Täydet kierrokset
	Normaalikierrokset
Äänen taso (ISO 10884:n mukainen)	Tyhjäkäynti
	Täydet kierrokset
	Normaalikierrokset

5. Asennus

Asenna kaarikahva

1. Paina kaarikahva (A) runkoputkeen ja kiinnitä se siipimutterilla (B) ja pultilla (C).
2. Säädä kaarikahva sopivaan kohtaan (160 – 200 mm kaasuvivun edessä) ja kiinnitä se siipimutterilla (B) ja pultila (C).

Asenna trimmerisuoja

Jaroitus! Trimmerisuoja tulee asentaa oikein, jotta se suojaisi käyttäjää ja rajoittaisi siiman pituutta suojassa olevan terän avulla.

1. Irrota trimmerin leikkuupää, jotta saat asennettua trimmerin suojan (3).
2. Paina trimmerin leikkuupäätä ja irrota sen mutteri/lukitusnuppi kädellä tai pakkauksessa olevalla avaimella. Katso kuva 2.
3. Irrota trimmerin leikkuupää karasta.
4. Työnnä trimmerisuoja runkoputkeen ja sovita suojan reiät kiinnikkeen reikiin. Katso kuva 3.
5. Työnnä pultti trimmerinsuojaan siltä puolelta, jossa on kuusikul-mainen syvennys, ja kiinnitä lopuksi aluslaatta ja mutteri. Katso kuva 4.
6. Asenna trimmerin leikkuupää takaisin karaan. Katso kuva 5.

6. Polttoaine ja voitelu

Varoitus! Bensiini on erittäin helposti syttyvää. Älä tupakoi polttoaineen käsittelypaikan lähellä. Älä aiheuta myöskään kipinöintiä, avotulta tms. Sammuta trimmeri ja anna sen jäähtyä ennen polttoaineen lisäämistä. Tankkaa trimmeri aina ulkotiloissa ja siirrä trimmeri aina vähintään kolmen metrin päähän tankkaus-paikasta ennen käynnistämistä.

Sekoita bensiiniä (lyijytön 95-oktaaninen, ilman etanolia) ja laadukasta 2-tahtiöljyä, joka soveltuu ilmajäähdytteisiin 2-tahtimoottoreihin. Suositeltu sekoitussuhde: bensiiniä/öljyä 40:1 (2,5 %)

• Moottorissa tulee käyttää lyijytöntä bensiiniä.
• Käytä bensiiniä, jossa on vähintään 87 oktaania.
• Käyttämällä lyijytöntä bensiiniä suojelet ympäristöäsi ja itseäsi.
• Huonolaatuinen bensiini tai öljy saattaa vahingoittaa tiivisteitä, polttoaineletkuja tai polttoainesäiliötä.

6.1 Polttoaineen sekoittaminen

Huom! Ole tarkkana sekoitussuhteen kanssa.

1. Mittaa tarkasti öljy- ja bensiinimäärät ennen kuin sekoitat ne keskenään.
2. Kaada hieman bensiiniä säiliöön, joka on hyväksytty bensiinille.
3. Kaada kaikki öljy säiliöön ja ravista säiliötä.
4. Kaada sekaan loppu bensiini ja ravista säiliötä vähintään minuutin ajan. Tietyt öljyt sekoittuvat heikosti, joten niitä tulee sekoittaa hyvin, jotta bensiini ja öljy sekoittuvat keskenään. Moottori kestää pidempään, kun öljy on sekoittunut hyvin. Mikäli öljy ei ole sekoittunut kunnolla, seos on laihaa, mikä taas lisää moottorin vahingoittumisriskiä.
5. Merkitse polttoainesäiliö kunnolla, jotta säiliön sisällöstä ei tule epäselvyyksiä.
6. Öljyyn sekoitettu bensiini soveltuu ainoastaan 2-tahtimoottoreihin ja puhdas bensiini soveltuu ainoastaan 4-tahtimoottoreihin. Tämän vuoksi polttoainesäiliöiden merkitseminen on hyvin tärkeää.

Huom! Älä sekoita liikaa bensiiniä kerralla, sekoitettu bensiini tulee käyttää 90 päivän kuluessa.

Varoitus! Käytä 2-tahtimoottoreissa ainoastaan bensiiniä, johon on sekoitettu öljyä. Moottori vaurioituu nopeasti, mikäli siinä käytetään bensiiniä, johon ei ole sekoitettu öljyä, eikä takuu kata tällaisia vaurioita.

6.2 Ruohotrimmerin tankkaaminen

1. Avaa polttoainesäiliön korkki.
2. Täytä bensiiniä noin 80 % säiliön tilavuudesta.
3. Sulje korkki ja pyyhi pois mahdollinen yliroiskunut bensiini ruohotrimmeristä ja sen ympäriltä.

Varoitus!

1. Tankkaa ainoastaan ulkona ja maan päällä.
2. Siirrä trimmeri vähintään 3 metrin päähän tankkauspaikasta ennen käynnistämistä.
3. Sammuta trimmeri ja anna sen jäähtyä ennen polttoaineen lisäämistä. Tankkaa ainoastaan, mikäli olet varma, että säiliössä on 2-tahtibensiiniä!

7. Moottorin käynnistäminen

Huom! Vedä käynnistyskahva suoraan ulos. Jos vedät vinoon, holkin reunan aiheuttama kitka vahingoittaa narua, ja se kuluu nopeammin. Pidä käynnistyskahva ulosvedettynä ja päästä se takaisin hitaasti. Älä päästä käynnistyskahvaa kerralla heti vetämisen jälkeen, sillä se saattaa sotkeutua tai vahingoittaa ruohotrimmeriä.

Huom! Jos ruohotrimmeri ei käynnisty lukuisista yrityksistä huolimatta, katso kohta "Vianhaku".

7.1 Kylmän moottorin käynnistäminen

Lyhennä siimoja noin 15 cm:n pituisiksi ennen käynnistystä, jotta kuormitus pienenee lämpimänä käytön aikana. Katso kuva 6.

1. Aseta ruohotrimmeri tasaiselle ja tukevalle alustalle.
2. Aseta virtakytkin (7) asentoon "1". Katso kuva 7.

Kuva 6.

1. Käännä rikastinta (9) ylöspäin asentoon "COLD START". Katso kuva 8.
2. Paina primer-pumppua (14) 8 kertaa (primer-pumppu on kaasuttimen alapuolella). Katso kuva 9.
3. Pidä vakaasti kiinni taaemmasta kahvasta ja paina samanai-kaisesti turvalukitusta (8) ja kaasukahvaa (6). Katso kuva 10.
4. Vedä käynnistyskahvasta, kunnes tunnet vastuksen (n. 100 mm). Katso kuva 11. Nykäise käynnistyskahvaa nopeasti ja pehmeästi.
5. Kun moottori on käynnistynyt tai sytyttänyt, paina rikastinta alaspäin asentoon "WARM START". Jos moottori sammuu, käynnistä se uudelleen rikastimen ollessa asennossa "WARM START".
6. Anna moottorin käydä ilman kuormitusta noin 10 sekunnin ajan käynnistämisen jälkeen.

7.2 Lämpimän moottorin käynnistäminen

1. Aseta ruohotrimmeri tasaiselle ja tukevalle alustalle.
2. Aseta virtakytkin (7) asentoon "1". Katso kuva 7.
3. Pidä vakaasti kiinni taaemmasta kahvasta ja paina samanai-kaisesti turvalukitusta (8) ja kaasukahvaa. (6). Katso kuva 10.
4. Vedä käynnistyskahvasta, kunnes tunnet vastuksen (n. 100 mm). Katso kuva 11. Nykäise käynnistyskahvaa nopeasti ja pehmeästi, kunnes moottori käynnistyy. Jos moottori ei heti käynnisty, nykäise kahvasta enintään kuusi kertaa nopeasti peräkkäin.
5. Jos moottori ei käynnisty: Toista kappaleen "Kylmän moottorin käynnistäminen" kohdat.

7.3 Moottorin sammuttaminen

Päästä kaasukahva, anna moottorin käydä tyhjäkäynnillä ja aseta virtakytkin (7) asentoon "STOP". Katso kuva 7.

Ota huomioon

Varoitus! Siivoa maastosta pois kaikki esineet, kuten purkit, pullot, kivet tms. ennen kuin aloitat trimmerin käytön. Trimmeri saattaa lennättää esineitä, mikä saattaa johtaa onnettomuuteen tai trimmerin vioittumiseen.

Sammuta trimmeri välittömästi ja tarkasta onko se vioittunut, mikäli trimmeristä lentää esineitä tai mikäli trimmeri alkaa tärisemään. Älä käytä ruohotrimmeriä mikäli se on vioittunut.

Huom! Anna trimmerin kiihtyä täysille kierroksille ennen kuin aloitat ruohon leikkaamisen. Älä yritä leikata ruohoa alhaisilla kierroksilla.

Varoitus! Älä nosta trimmerin päätä yli polven korkeuden trimmerin käydessä.

Varoitus! Älä käytä metallista tai muovitetusta metallista valmistettua siimaa; tällaisen siiman käyttäminen saattaa johtaa vakavaan onnettomuuteen.

• Pidä koneesta kiinni tukevasti molemmin käsin.
• Paina kaasukahvaa ja anna moottorin kiihtyä täysille kierroksille.
• Pidä trimmerin päätä maan pinnan mukaisesti ja liikuta trimmerin päätä puolelta toiselle; älä työnnä liian pitkälle jos trimmeri alkaa käydä raskaasti. Katso kuva 12.
• Älä liikuta trimmerin päätä itseäsi kohti, työskentele aina poispäin itsestäsi.

8.1 Trimmerin käyttö puiden ja pensaiden ympärillä

Kallista trimmerin päätä hieman eteenpäin ja aloita trimmaaminen vasemmalta oikealle ja liiku samalla hitaasti ja varoen puun ympäri. Leikkaa varoen, jottei siima vahingoita puiden runkoja tai istutettuja kasveja. Siima kuluu nopeasti, jos käytät trimmeriä aidan, sokkelin, kivien tms. Läheisyydessä.

8.2 Maaperän muokkaus (kaiken kasvillisuuden poistaminen)

• Kallista trimmerin päätä noin 30 astetta vasemmalle (tämä toimenpide helpottuu, jos irrotat ja käännät kaarikahvaa). Katso kuva 13.
• Älä tee tätä toimenpidettä, mikäli on mahdollisuus, että maasta lentää esineitä, jotka voivat vahingoittaa alle 30 metrin etäisyydellä olevia ihmisiä tai eläimiä.

8.3 Siiman pidentäminen

Syötä trimmerin siimaa seuraavalla tavalla:

1. Anna moottorin kiihtyä täysille kierroksille kohtien 2-4 mukaisesti.
2. Paina trimmerin päätä kohti maata ja nosta se ylös. Katso kuva 14.
3. Siima pitenee automaattisesti.
4. Suojan alla oleva terä leikkaa siiman oikean pituiseksi.
5. Sammuta moottori ja poista suojan ja trimmerin pään väliin juuttunut ruoho ja muut roskat esim. ruuvimeisselillä. Roskat saattavat haitata voimansiirtoakselin jäähdytystä. Katso kuva 15.

Kuva 14.

Varoitus! Irrota sytytystulpan hattu ennen huoltotöitä.

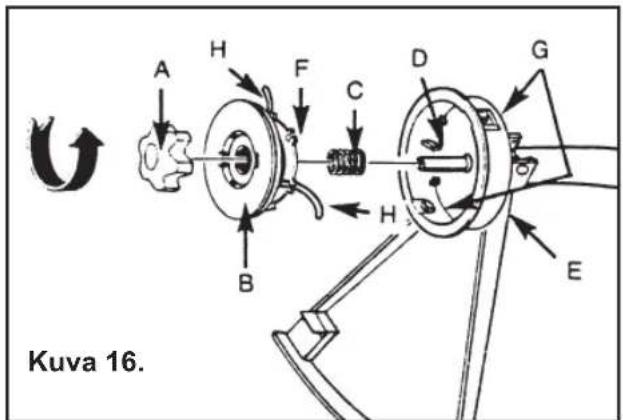

A. Mutteri/lukitusnuppi

B. Kela

C. Jousi

D. Kara

E. Kupu

F. Siimanpidike

G. Siiman reikä

H. Trimmerin siima

9.1 Siiman vaihtaminen

1. Irrota mutteri/lukitusnuppi (A) vastapäivään kääntämällä (käsin tai pakkauksessa olevalla avaimella).
2. Irrota kela (B) ja jousi (C) karasta (D).
3. Poista jäljelle jäänyt siima (H).
4. Mittaa ja leikkaa siima (∅ 2 mm), jonka pituus on noin 8,6 metriä. Taita se keskeltä, jolloin kummankin puolen pituus on 4,3 metriä, aseta taitoksen keskikohta yhteen kelan jakavista urista. Katso kuva 17.

1. Kieritä siiman kummatkin päät kelalle myötäpäivään kuvan 18 mukaisesti. Pidä siimasta kiertämisen aikana kiinni sormilla, lopeta kiertäminen, kun jäljellä on noin 15 cm:n pituiset siimat.
2. Paina siimat siimanpidikkeisiin (F) vastakkain kuvan 19 osoittamalla tavalla.

1. Paina jousi (C) kelan alapuolelle (mikäli se ei jo ole kiinni), vedä siimojen päät kuvun (E) sivuilla olevien reikien (G) läpi. Katso kuva 20.

2. Paina kela (B) kupuun ja syötä siimaa samanaikaisesti rei'istä (G).

3. Paina kelaa (B) sisäänpäin siten, että jousi painuu kasaan, vetäise siimoja siten, että ne irtoavat kelan siimanpitimistä (F).

4. Paina koko trimmerin pää karaan ja pidä kiinni. Kiristä nuppia (A) myötäpäivään (vedä käsin maltillisella voimalla). (Katso kuva 22)

5. Leikkaa siimat alle 13 cm:n pituisiksi.

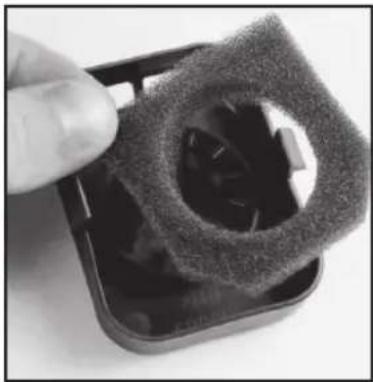

9.2 Ilmansuodattimen tarkistaminen ja puhdistaminen

Älä käytä ruohotrimmeriä ilman ilmansuodatinta. Puhdista tai vaihda vioittunut tai likainen suodatin.

Ilmansuodattimen puhdistaminen:

1. Paina ilmansuodatinkuvun sivuja ja irrota kupu.

2. Irrota kuvussa oleva suodatin.

3. Pese suodatin saippuavedellä. Älä käytä bensiiniä!

4. Purista vedet pois suodattimesta ja ripusta se kuivumaan.

5. Laita suodatin takaisin ja asenna ulompi kupu siten, että aukko osoittaa alaspäin.

6. Varmista, että ulompi kupu on kunnolla kiinni, jotta se ei irtoa tärinän johdosta.

9.3 Säiliön korkin ja polttoainesuodattimen tarkistaminen ja puhdistaminen

Poista kaikki tulenlähteet, kuten kipinät, avotuli, savukkeet tms. paikasta, jossa käsitellään bensiiniä.

Älä polta tupakkaa tankatessa tai kun työskentelet ruohotrimmerin kanssa.

1. Avaa polttoainesäiliön kansi varoen ja päästä säiliöön syntynyt paine varoen. Puhdista läikkynyt polttoaine ja kaada ylitse jäänyt polttoaine bensiinikanisteriin.
2. Vedä polttoaineletku/-suodatin ulos esimerkiksi taivutetulla rautalangalla.
3. Tarkista polttoainesuodattimen kunto ja vaihda se, jos se on täynnä.
4. Irrota polttoainesuodatin vetämällä (käännä suodatinta, niin se irtoaa helpommin).
5. Aseta tilalle uusi suodatin.

Huom! Älä käytä moottoria ilman polttoainesuodatinta.

9.4 Kaasuttimen asetukset

Kaasutin on säädetty tehtaalla parhaan tehon saavuttamiseksi.

9.5 Sytytystulppa

Sytytystulpan tyyppi: TORCH L8RTC, Champion CJ7Y, NGK BPMR7A.

Sytytystulpan suositeltu kärkiväli: 0,635 mm. Katso kuva 25.

Kiristysmomentti: 12 – 15 Nm.

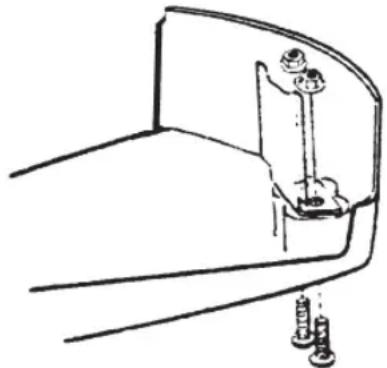

9.6 Siimaterän teroittaminen (trimmerinsuojassa)

1. Irrota siimaterä (E) trimmerin päästä (F). Katso kuva 26.
2. Laita siimaterä ruuvipenkkiin, teroita siimaterä litteällä viilalla. Viilaa ainoastaan yhteen suuntaan ja säilytä alkuperäinen teräkulma.

1. Puhdista ruohotrimmeri ulkopuolelta: suojat, trimmerin pää, kara, moottorin ulko-osat ym.
2. Kaada polttoainesäiliöön jäljelle jäänyt bensiini bensakanisteriin.
3. Käynnistä moottori, kun polttoainesäiliö on tyhjennetty.
4. Anna moottorin käydä tyhjäkäynnillä, jotta kaasuttimessa oleva polttoaine loppuu.
5. Anna moottorin jäähtyä noin 5 minuutin ajan.
6. Irrota sytytystulppa sytytystulppa-avaimella.
7. Kaada sylinteriin teelusikallinen puhdasta 2-tahtiöljyä sytytystulpan aukon kautta, vedä hitaasti käynnistyskahvasta muutamia kertoja, jotta öljy leviää tasaisesti moottoriin. Laita sytytystulppa takaisin paikoilleen.
8. Säilytä ruohotrimmeriä kuivassa ja hyvin tuuletetussa paikassa.

9.1 Käytön aloittaminen säilytyksen jälkeen

1. Irrota sytytystulppa sytytystulppa-avaimella.
2. Vetäise käynnistyskahvasta useita kertoja nopeasti ja pehmeästi saadaksesi ylimääräisen öljyn pois sylinteristä.
3. Puhdista sytytystulpan kärjet tai laita tilalle uusi sytytystulppa, jossa on oikea kärkiväli.
4. Kiristä sytytystulppa sytytystulppa-avaimella.
5. Laita polttoainetta polttoainesäiliöön.
6. Noudata kappaleen 6.1 "Kylmän moottorin käynnistäminen" ohjeita.

11. Vianetsintä

Ongelma Syy Toimenpiteet
Moottori ei käynnisty tai käy hyvin alhaisilla kierroksilla.	Väärä käynnistystapa. Lue käyttöohje!
	Likainen kaasutin. Jätä kaasuttimen puhdistaminen huoltoliikkeelle.
	Väärä sytytystulppa. Puhdista tai vaihda.
	Polttoainesuodatin tukossa. Vaihda polttoainesuodatin (säili -ön sisällä).
Moottori käynnistyy, mutta teho on heikko.	Rikastin väärässä asennossa Avaa rikastin asentoon "OPEN"
	Likainen ilmansuodatin. Puhdista tai vaihda.
	Likainen kaasutin. Jätä kaasuttimen puhdistaminen huoltoliikkeelle.
Moottori ei reagoi kaasuun.	Moottoria ei ole käytetty riittävästi tyhjäkäynnillä.	Anna moottorin käydä hiljaisilla kierroksilla minuutin ajan.
Moottori käy heikosti kuormitettaessa.	Sytytystulpan sytytysväli vääärä.	Puhdista ja tarkasta sytytysväli tai vaihda sytytystulppa.
Moottori käy epätasaisesti.	Likainen kaasutin. Jätä kaasuttimen puhdistaminen huoltoliikkeelle.
Moottori savuaa paljon. Väärä polttoaineseos. Käytä bensiniä ja 2-tahtiöljyä, sekoitussuhde 40:1 (2,5 %).

Huom!

Ruohotrimmeri on voimassa olevien turvallisuusvaatimusten mukainen. Ruohotrimmerin kor- jaaminen tulee jättää huoltoliikkeelle, ja korjauksessa tulee käyttää alkuperäisosia, muussa tapauksessa henkilövahinkojen vaara kasvaa.

Teknisten ongelmien ilmetessä, ota meihin yhteyttä (Katso osoitteita takasivulla). Emme vastaa mahdollisista teksti- ja kuvavirheistä, emme myöskään teknisten tietojen muutoksista.

Sähköposti: [e-mail]

INTERNET www.clasohlson.fi

OSOITE Clas Ohlson Oy, Yrjönkatu 23 A, 00100 HELSINKI

GREAT BRITAIN
