Produkttyp	Grästrimmer (Gräsklippare)
Modell	HY3315A1
Torrvikt	4.2 kg
Motortyp	Luftkyld 2-taktsmotor
Cylindervolym	25 cm³
Bränsleblandning	Bensin & olja 40:1 (2.5% olja)
Tändsystem	Elektronisk
Max motoreffekt	0.74 kW vid 7500 rpm
Max spindelhastighet	9000 rpm
Tomgångshastighet	3000 rpm
Tändstiftstyp	TORCH L8RTC, Champion CJ7Y, NGK BPMR7A
Tändstiftsgap	0.635 mm
Tankvolym	600 cm³
Tråddiameter	2 mm nylonlina
Drivaxelns längd	150 cm
Vibrationsnivå (främre handtag, tomgång)	6.35 m/s²
Vibrationsnivå (bakre handtag, tomgång)	3.88 m/s²
Vibrationsnivå (främre handtag, full hastighet)	9.57 m/s²
Vibrationsnivå (bakre handtag, full hastighet)	8.55 m/s²
Ljudnivå (tomgång)	78.7 dB(A)
Ljudnivå (full hastighet)	98.2 dB(A)
Säkerhetsfunktioner	Säkerhetshake, trimmerplåt, tändningslås, choke
Underhåll	Luftfilterrengöring, tändstiftsjustering, bränslefilterbyte, förgasarejustering

Vanliga frågor - HY3315A1 Cotech

Vilken typ av bränsle ska jag använda?

Använd en blandning av blyfri bensin (95 oktan, ingen etanol) och högkvalitativ tvåtaktsolja i förhållandet 40:1 (2.5% olja). Använd aldrig ren bensin utan olja.

Hur startar jag motorn?

Placera trimmern på plan mark, ställ tändningslåset på '1', vrid choken till 'KALLSTART', pumpa gummiknappen 8 gånger, håll in säkerhetshaken och gasspjället, dra sedan i starthandtaget. När motorn startat, ställ choken på 'VARMSTART'.

Hur byter jag trimmerlinan?

Ta bort låskåpan (vrid moturs), ta ut spolen och fjädern. Klipp 8.6 m av 2 mm nylonlina, vik på mitten, linda medurs på spolen och lämna 15 cm ändar. Sätt in ändarna i husets hål, montera ihop och klipp linan till 13 cm.

Hur ofta ska jag rengöra luftfiltret?

Rengör luftfiltret regelbundet eller om det är smutsigt. Tvätta med tvål och vatten (inte bensin), krama ur och sätt tillbaka. Använd aldrig trimmern utan luftfilter.

Vilket säkerhetsavstånd ska hållas?

Håll barn, husdjur och åskådare på minst 15 meter avstånd när du använder trimmern. Håll även ett avstånd på 3 meter från påfyllningsplatsen innan start.

Varför startar inte min motor?

Möjliga orsaker: felaktig startprocedur, smutsig förgasare, trasigt tändstift, igensatt bränslefilter. Se felsökningsavsnittet för detaljerade steg. Se till att choke och bränsleblandning är rätt.

Hur justerar jag förgasaren?

Förgasaren är fabriksinställd för optimal effekt. Justera inte om det inte är nödvändigt. Om det behövs, kontakta en kvalificerad tekniker.

Vilket tändstift ska jag använda?

Använd tändstift av typ TORCH L8RTC, Champion CJ7Y, eller NGK BPMR7A med ett gap på 0.635 mm. Dra åt till 12-15 Nm.

Hur förvarar jag trimmern på vintern?

Töm bränsletanken, kör motorn tills den stannar för att tömma förgasaren, låt svalna i 5 minuter, ta bort tändstiftet, häll en tesked tvåtaktsolja i cylindern, drag startlinan långsamt några gånger, sätt tillbaka tändstiftet. Förvara på en torr, ventilerad plats.

Kan jag använda ett sågblad istället för lina?

Nej. Denna produkt är konstruerad endast för användning med trimmerlina. Användning av sågblad eller andra skärverktyg ökar risken för olyckor och är förbjuden.

BRUKSANVISNING HY3315A1 Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen och spara den för framtida bruk.

Viktig informasjon:

Grästrimmer CO/TECH, artikelnummer: 30-9290

Fara: Produkten är endast avsedd för att användas med trimmerlina, använd aldrig sågklinga eller andra tillbehör, det ökar faran för olycksfall.

Varning: Barn, husdjur och åskådare skall vara på ett avständ av minst 15 meter från grästrimmern när den används, stäng av omedelbart om någon kommer närmare.

1. Produktmärkning med säkerhetssymboler på maskinen

Använd skyddshjälm, skyddsglasögon/visir och hörselskydd.

Använd skyddshandskar.

Använd skyddsskor.

Läs hela bruksanvisningen innan användning av produkten.

Produkten är endast avsedd för att användas med trimmerlina, använd ALDRIG sågklinga eller andra tillbehör.

Vaming!

Vaming! Håll undan fötterna från trimmerlinan.

Stelj och andra föremål kan kastas iväg av grästrimmern.

Tillåt ingen annan än användaren vara nära grästrimmern när den används. Barn, husdjur och åskådare skall befinna sig på ett avständ av minst 15 meter från grästrimmern när den används.

Varning! Het yta.

2. Säker användning

Obs! Stäng av motorn innan all service, justering och rengöring av grästrimmern.

1. Använd skyddsskor, åtsittande kläder och skyddsglasögon/visir, hörselskydd och hjälm.
2. Använd aldrig grästrimmern om du är trött, sjuk, upprörd eller under påverkan av mediciner som gör dig trött, eller påverkad av alkohol eller droger.
3. Var alltid aktsam vid hantering av bränsle. Öppna tanklocket försiktigt och släpp ut trycket som kan ha uppkommit i tanken. Torka upp allt spill och flytta sedan grästrimmern minst 3 meter från tankningsplatsen innan den startas.
   3a Avlägsna alla antändningskällor, gnistor, öppen låga, tobaksrökning etc. från platser där bränsle blandas, hanteras eller förvaras.
   3b Rök inte under tankning eller under arbete med grästrimmern.
4. Tillåt ingen annan än användaren vara nära grästrimmern vid start eller arbete med den. Barn, husdjur och åskådare skall vara på ett avständ av minst 15 meter från grästrimmern när den används.
5. Håll alltid grästrimmern stadigt i båda hand- tagen med fingrarna på en sida av handtaget och tummen på andra sidan när motorn är startad
6. Håll undan alla kroppsdelar från trimmerli - nan när motorn går.
7. Kontrollera före start att trimmerlinan inte har kontakt med något föremål.
8. Transportera endast grästrimmern med motorn avstängd.
9. Inspektera alltid grästrimmern innan start, starta den inte om det finns utslitna, saknade eller skadade delar. Använd aldrig en grästrimmer som är skadad, feljusterad eller som inte är monterad på rätt sätt.
10. All annan service på grästrimmern än de som nämns i bruksanvisningen ska utföras av kvalificerad personal.
11. Stäng av grästrimmern innan den läggs ner på marken.
12. Var extra uppmärksam när du kapar små buskar eller tjockt gräs kan fastna i trimmerhuvudet.

13. Håll handtagen rena, torra och fria från olja eller bränsle.

14. Använd grästrimmern endast utomhus eller i väl ventilerade lokaler. starta den aldrig i ett stängt rum eller byggnad. Avgaserna är farliga att andas in, de innehåller koloxid.

15. Undvik att föra trimmerhuvudet nära små föremål som kan kastas iväg, kontrollera ytan som ska trimmas har småstenar etc. innan arbetet påbörjas.
16. Stå alltid nedanför trimmern om du använder den på lutande mark. Använd ALDRIG trimmern på lutande mark om det finns den minsta risk att du tappar fotfästet, ramlar eller glider ner, håll i båda handtagen.
17. Håll grästrimmern ren från gräsrester och andra beläggningar, speciellt skyddet, trimmerhuvud och motor.
18. Grästrimmern får endast användas av vuxna personer som har läst bruksanvisningen.
19. Använd endast tvåtaktsbränsle med inblandning av 2,5 % tvåtaktsolja (40:1) avsedd för luftkylda tvåtaktsmotorer av god kvalitet, användning av bensin utan oljeinblandning leder snabbt till motorskador som inte omfattas av garantin.
20. Använd inte grästrimmern utan ljuddämpare eller ljuddämparkåpa.
21. Håll i grästrimmerns båda handtag på ett säkert sätt med fingrarna på en sida av handtaget och tummen på andra sidan.
22. Ljuddämparen blir mycket het, håll undan händer och andra kroppsdelar.
23. Trimmerhuvudet får inte lyftas upp under arbetet, trimmerlinan kan skada användaren, arbeta så nära marken som möjligt.
24. Grästrimmern får inte användas till något annat ändamål än trimmning av gräsmattor och trädgårdar.
25. Grästrimmern får inta användas om skyddet saknas eller är skadat.
26. Produkten får inte ändras och/eller användas för andra arbetsmoment, risken för olycksfall ökar och garantin gäller inte.
27. Använd inte grästrimmern i närheten av brännbara gaser och vätskor annars kan det leda till brand eller explosion.

3. Presentation

1. Trimmerhuvud
2. Trimmerlina
3. Trimmerskydd
4. Riggrör
5. Bygelhandtag
6. Gasreglage
7. Strömbrytare (1 - STOP)

8. Säkerhetsspärr

9. Chokereglage

10. Bränsletank
11. Luftfilter
12. Starthandtag
13. Kniv för trimmerlina
14. Primerpump
15. Tändstift

4. Specifikationer

Modell: HY3315A

Torrvikt: 4,2 kg

Motor: Luftkyld 2-taktsmotor

Cylindervolym: 25 cm ^4

Bränsle: Blandning bensin & olja 40:1 (2.5%)

Tändning: Elektronisk

Max motoreffekt: 0,74 kW vid 7500 rpm

Max spindelvarvtal: 9000 rpm

Max motorvarvtal: 9000 rpm

Tomgångsvarvtal: 3000 rpm

Tändstift: TORCH L8RTC, Champion CJ7Y, NGK BPMR7A

Tankvolym: 600 cm ^4

Skärutrustning: Nylontråd ∅ 2 mm

Drivaxel längd: 150 cm

Vibrationsnivåer (enligt ISO 7916)		Främre handtag	Bakre handtag
	Tomgång	6.35 m/s^2	3,88 m/s^2
	Fullvarv	9,57 m/s^2	8,55 m/s^2
Ljud enligt EN 27917	Tomgång	78, 7dB (A)
		98,2dB(A)
	Fullvarv	95,2dB(A)
	Normalvarv	88,1dB(A)
Ljud enligt ISO 10884	Tomgång	109dB(A)
	Fullvarv	105dB (A)
	Normalvarv

5. Montering

1. Tryck fast bygelhandtaget (A) på riggröret och fäst det med vingmutter (B) och bult (C).
2. Justera placeringen av bygelhandtaget (160 – 200 mm framför gasreglaget) fixera det med vingmutter (B) och bult (C).

ng: Trimmerskyddet måste monteras korrekt för att skydda användaren och för att begränsa trimmerlinans längd, det sitter en kniv i skyddet som skär av linan till rätt längd.

1. För att montera trimmerskyddet (3) skall trimmerhuvudet först demonteras.
2. Håll emot på trimmerhuvudet och använd handen eller den medföljande nyckeln för att lossa på muttern/låsratten för trimmerhuvudet. Se bild 2.
3. Ta bort hela trimmerhuvudet från spindeln.
4. Skjut på trimmerskyddet på riggröret och passa in hålen i trimmerskyddet med hålen i fästet. Se bild 3.
5. Skjut i bulten i trimmerskyddet från den sidan som har en sexkantig fördjupning och montera brickan och muttern. Se bild 4.
6. Montera trimmerhuvudet på spindeln igen. Se bild 5.

6. Bränsle och smörjning

Varning! Bensin är mycket eldfarligt. Undvik att röka i närheten där bränsle hanteras, medför inte heller någon öppen läga, glöd eller gnistor. Stäng av grästrimmern och låt den kallna innan den tankas. Var utomhus vid tankning och flytta alltid minst 3 meter från tankningsplatsen innan grästrimmern startas.

Blanda bensin (oblyad 95 oktan utan etanoltillsats) med en 2-taktsolja av god kvalitet som är avsedd för luftkylda tvåtaktsmotorer. Rekommenderat blandningsförhållande: bensin/olja 40:1 (2,5 %)

• Motorn är konstruerad för att användas med oblyat bränsle.
• Använd bränsle med minst 87 oktan.
• Använd oblyat bränsle för att skydda miljön och din hälsa.
• Bränsle eller olja av dålig kvalitet kan skada tätningar, bränsleledningar eller bränsletank.

Obs! Var noga med blandningen.

1. Mät noga upp bensin och olja innan blandning.
2. Häll i lite bensin i en ren dunk som är godkänd för bränsle.
3. Häll i all oljan och skaka dunken.
4. Häll i resten av bensinen och skaka dunken i minst en minut. Vissa oljor är svåra att blanda, därför är det viktigt att skaka dunken så att olja och bensin blandas, motorn håller längre om bränslet är välblandat, om bränslet inte är rätt blandat kan motorn gå på för mager blandning med större risk för motorskador.
5. Märk dunken så att inga missförstånd om innehållet kan uppkomma.
6. Oljeblandat bränsle är endast avsett för tvåtaktsmotorer, och ren bensin för fyrtaktsmotorer, därför är det mycket viktigt att märka upp bränsledunkarna.

Obs! Blanda inte för mycket bränsle, det bör användas inom 90 dagar.

Varning! Använd endast oljeblandat bränslet för tvåtaktsmotorer, användning av ren ben- sin utan inblandad olja leder mycket snabbt till motorskador som inte täcks av garantin.

6.2 Tanka grästrimmern

1. Skruva upp, och ta bort påfyllningslocket.
2. Fyll på bränsle till ca 80 % av tankens rymd.
3. Skruva fast tanklocket så att det sitter säkert och torka upp ev. bränslespill på och omkring grästrimmern.

Varning!

1. Var utomhus på marken vid tankning.
2. Flytta alltid minst 3 meter från tankningsplatsen innan grästrimmern startas.
3. Stäng av grästrimmern och låt den kallna innan den tankas. Tanka endast om du är helt säker på att dunken innehåller tvåtaktsbränsle!

7. Start av motor

Obs! Dra starchandtaget rakt utåt, om draget är snett gör friktionen mot kanten av bussningen att startsnöret slits och går av i förtid. Håll kvar starchandtaget efter startförsöket och släpp tillbaka det sakta, släpp aldrig starchandtaget efter rycket då kan det trassla sig eller slå sönder något på grästrimmern.

Obs! Se avsnittet "Felsökning" om grästrimmern inte startar efter upprepade försök.

Klipp av trimmerlinorna till en längd av ca 13 cm innan start för att minska belastningen under varmkörningen. Se bild 6.

1. Placera grästrimmern på en plan yta.

Bild 6.

1. Ställ strömbrytaren (7) i läge "1". Se bild. 7
2. Vik chokereglaget (9) uppåt till läge "COLD START". Se bild. 8
3. Tryck in primerpumpen (14) 8 gånger (primerpumpen återfinns på undersidan av förgasaren). Se bild. 9
4. Håll stadigt i det bakre handtaget och tryck samtidigt in säkerhetsspärren (8) och gasreglaget (6) Se bild. 10
5. Dra ut starchandtaget tills ett motständ känns (ca 100 mm) Se bild. 11, ryck i starchandtaget snabbt och mjukt.
6. Så fort motorn startat eller tänt till skall chokereglaget vikas ned till läge "WARM START", om den lägger av så dra igång den igen med chokereglaget i läge "WARM START".
7. Låt motorn gå obelastad i 10 sekunder när den har startat.

1. Placera grästrimmern på en plan yta.
2. Ställ strömbrytaren (7) i läge "1". Se bild. 7
3. Håll stadigt i det bakre handtaget och tryck samtidigt in säkerhetsspärren (8) och gasreglaget helt. (6) Se bild. 10.
4. Dra ut starchandtaget tills ett motstånd känns (ca 100 mm) Se bild. 11, ryck i starchandtaget snabbt och mjukt tills motorn startar eller upp till 6 gånger i snabb takt.
5. Om inte motorn startar: Repetera alla stegen i "Start av kall motor".

7.3 Stäng av motorn

Släpp gasreglaget och låt motorn gå ner på tomgång, ställ strömbrytaren (7) i läge "STOP". Se bild 7.

Tänk på detta

Varning! Plocka bort alla föremål från marken som burkar, flaskor, stenar etc. innan du börjar använda grästrimmern, de kan annars kastas iväg av trimmerlinaen och leda till olycksfall eller skada grästrimmern.

Stäng av grästrimmern direkt och undersök om den har blivit skadad om du märker att något kastas iväg eller om grästrimmern börjar vibrera. Använd inte grästrimmern om den har skadats.

Obs! Låt motorn gå upp i fullt varv innan du börjar trimma gräset, försök aldrig trimma gräs med lågt motorvarv.

Varning! Lyft aldrig trimmerhuvudet över knähöjd när det snurrar.

Varning! Använd aldrig trimmerlina av metall eller plastad metall, det kan leda till svåra olycksfall.

• Håll i grästrimmern med båda händerna.
• Tryck in gasreglaget och låt motorn gå upp i varv.
• Håll trimmerhuvudet parallellt med marken och sväng grästrimmern fram och tillbaka, flytta fram och sväng etc., flytta inte fram så långt om det börjar gå tungt. Se bild 12.
• Rör inte trimmerhuvudet mot dig, arbeta alltid ifrån dig.

8.1 Trimmning runt träd och buskar

Luta trimmerhuvudet något framåt och börja trimma från vänster mot höger under tiden som du flyttar dig sakta och försiktigt runt trädet. Var försiktig, så att inte skärtråden skadar trädens bark eller växter som ska vara kvar! Om du trimmar bort gräs nära staket, husgrunder, stenar etc. slits träden mycket.

8.2 Markberedning (ta bort all vegetation)

• Luta trimmerhuvudet ca 30 grader åt vänster (det underlättar om du lossar bygelhandtaget och vrider det). Se bild 13.
• Gör inte detta om det finns minsta risk att något kan kastas iväg och skada människor eller djur som står närmare än 30 meter.

Mata ut trimmerlina så här:

1. Låt motorn gå på toppvarv under nedanstående punkter 2-4.

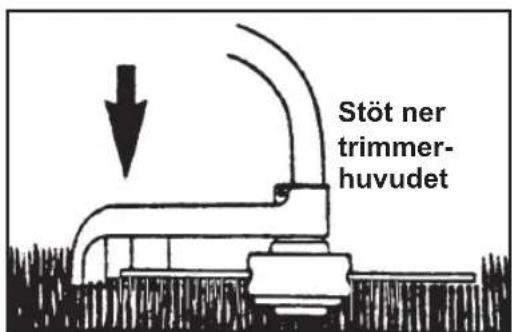

2. Stöt ner trimmerhuvudet mot marken och släpp upp det igen. Se bild 14.
3. Tråden kommer att matas ut automatiskt.
4. Tråden kommer att kapas till rätt längd av kniven under skyddet.

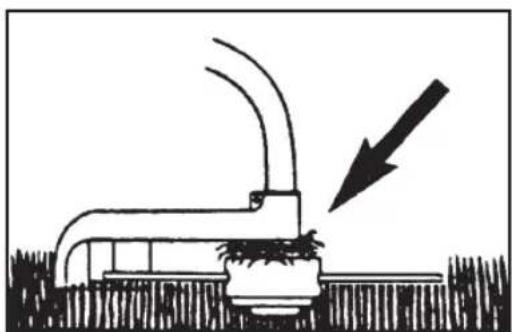

5. Stäng av motorn och använd t.ex. en skruvmejsel för att ta bort gräs och annat som har fastnat mellan skyddet och trimmerhuvudet, annars kan det försämra kylningen av drivaxeln. Se bild 15.

Bild 14. Bild 15.

Varning: Koppla loss tändstiftets kabel innan du genomför underhåll.

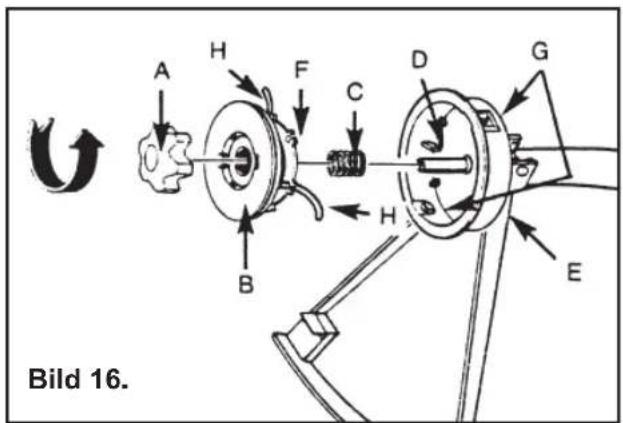

A. Ratt
B. Spole
C. Fjäder
D. Spindel
E. Kåpa
F. Trådhållare
G. Hål för tråd
H. Trimmerlina

9.1 Byte av tråd

1. Vrid muttern/låsratten (A) moturs och ta bort den (använd handen eller den medföljandenyckeln).
2. Ta bort spole (B) och fjäder (C) från spindeln (D).
3. Ta bort kvarvarande trimmerlina (H).
4. Mät upp och kapa en trimmerlina (∅ 2 mm) till en längd av 8,6 meter, vik den på mitten så att du får två ändar som är 4.3 meter långa, placera mitten med vecket i ett av spåren i skivan som avdelar spolen Se bild. 17.

1. Linda trådens båda ändar på spolen medurs som visas i bild 18. Håll i tråden med fingrarna under tiden så att den är sträckt när den lindas på, sluta när ca 15 cm av trådändarna återstår.

2. Tryck fast trådarna i trådhållarna (F) mitt emot varandra som bilden bild 19 visar.

1. Tryck fast fjädern (C) på spolens nedre sida (om den inte redan sitter fast), dra ut trådändarna genom hålen (G) i sidan av kåpan (E). Se bild 20.

2. Tryck in spolen (B) i kåpan och mata samtidigt ut trådarna genom hålen (G).

3. Tryck spolen (B) inåt så att fjädern trycks ihop, ryck till i trådarna så att de lossnar från trådhällarna (F) i spolen.

4. Tryck fast det kompletta trimmerhuvudet på spindeln och håll fast, dra åt ratten (A) medurs (dra endast åt med handkraft) (Se bild 22).

5. Klipp av trådarna så att de inte är längre än ca 13 cm.

Använd aldrig grästrimmern utan luftfilter, rengör filtret eller byt ut det om det är skadat eller smutsigt.

Rengör luftfiltret så här:

1. Tryck in sidorna på luftrenarkåpan och ta bort den.

2. Ta loss filtret som sitter i luftrenarkåpan.

3. Tvätta filtret i tvål och vatten. Använd inte bensin!

4. Krama ur filtret och låt det sedan lufttorka.

5. Sätt tillbaka filtret och montera den yttre kåpan med öppningen neråt.

6. Se till att den yttre kåpan sitter fast så att den inte skakar loss.

Avlägsna alla antändningskällor, gnistor, öppen låga, tobaksrökning etc. från platser där bränsle blandas, hanteras eller förvaras.

Rök inte under tankning eller under arbete med grästrimmern.

1. Öppna tanklocket försiktigt och släpp ut trycket som kan ha uppkommit i tanken. Torka upp allt spill och häll över kvarvarande bränsle till en bensindunk.

2. Dra ut bränsleslang/bränslefilter med t.ex. en böjd järntråd.

3. Inspektera bränslefiltret och byt om det är igensatt

4. Byt bränslefiltret genom att dra loss det (vrid på filtret så går det lättare)

5. Sätt dit ett nytt bränslefilter.

Obs! Kör aldrig motorn utan bränslefilter.

9.4 Förgasarinställning

Förgasaren är fabriksinställd för optimal effekt.

9.5 Tändstift

Tändstift typ: TORCH L8RTC, Champion CJ7Y, NGK BPMR7A

Åtdragningsmoment: 12 – 15 Nm.

9.6 Skärpning av trådkniven (på trimmerskyddet)

1. Ta bort trådkniven (E) från trimmerskyddet (F). Se bild 26.
2. Sätt trådkniven i ett skruvstycke, skärp trådkniven med en flat fil, fila bara åt ett håll och var noga att behålla den tidigare slipvinkeln.

0,635 mm

1. Rengör grästrimmern utvändigt, skydd, trimmerhuvud, spindel, motorns yttre delar etc.
2. Häll över kvarvarande bränsle i tanken till en bensindunk.
3. Starta motorn när bränsletanken är tömd.
4. Låt motorn gå på tomgång tills den stannar för att tömma förgasaren på bränsle.
5. Låt motorn kallna i ca 5 minuter.
6. Använd en tändstiftshylsa för att ta ur tändstiftet.
7. Häll i en tesked ren 2-takts olja in i cylindern genom tändstiftshålet, dra sakta i starchandtaget några gånger för att fördela oljan över motorns insida, sätt tillbaka tändstiftet.
8. Förvara grästrimmern på en torr och ventilerad plats.

10.1 Börja användning efter förvaring

1. Använd en tändstiftshylsa för att ta ur tändstiftet.
2. Ryck i starchandtaget snabbt och mjukt flera gånger för att få ur överskottsoljan ur cylindern.
3. Rengör tändstiftets elektroder eller använd ett nytt tändstift med rätt elektrodavständ.
4. Dra fast tändstiftet med en tändstiftshylsa.
5. Fyll på bränsle i tanken.
6. Följ instruktionerna i avsnitt 6.1 "Start av kall motor".

11. Felsökning

Problem Orsak Åtgärd
Motorn startar inte eller går bara på lågt varv.	Felaktig startprocedur. Läs bruksanvisningen.
	Förorening i förgasaren. Låt en kvalificerad verkstad rengöra förgasaren.
	Felaktigt tändstift. Rengör eller byt ut tändstiftet.
	Bränslefilter igensatt. Byt ut bränslefilter (inne i tan - ken).
Motorn startar men har dålig kraft.	Chokereglaget står fel. Öppna chokereglaget "OPEN".
	Lortigt luftfilter. Rengör eller byt ut filter.
	Förorening i förgasaren. Låt en kvalificerad verkstad rengöra förgasaren.
Motorn svarar inte på gasen.	Motorn ej varmkörd tillräckligt.	Låt motorn gå på lågvarv en minut.
Motorn är svag vid be- lastning.	Tändstiftets elektrodav- stånd felaktigt.	Rengör och kontrollera avstånd eller byt ut tändstiftet.
Motorn går ojämnt. Förorening i förgasaren. Låt en kvalificerad verkstad rengöra förgasaren.
Motorn röker mycket. Felaktig bränsleblandning. Använd bensin och tvåtaktsolja i blandningsförhållande 40:1 (2,5 %).

Obs!

Grästrimmern överensstämmer med gällande säkerhetskrav. Reparationer av grästrimmer ska alltid utföras med originalreservdelar av fackman, annars finns risk för personskada.

Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor kan Du kontakta oss (Se adresserna på baksidan).

Gresstrimmer CO/Tech, artikkelnummer: 30-9290

Advarse! Hold föttene borte fra träden.

6.2 Fyll drivstoff på gresstrimmeren

1. Skru opp og ta bort tanklokket.
2. Fyll på drivstoff til ca 80 % av det tanken rommer.
3. Skru fast tanklokket så det sitter sikkert.. Tørk opp eventuelle drivstoffsøl på eller rundt gresstrimmeren.

Advarsel

9.6 Kvessing av kniv for trimmerträden (på trimmerbeskyttelsen)
