Produkttyp	Sladdlös grästrimmer
Varumärke	Cotech
Modell	MOB-LR06-230/C
Strömkälla	18 V litiumjonbatteri
Batterikapacitet	1300 mAh
Tomgångshastighet	8000 varv/min
Klippdiameter	230 mm
Drifttid	25 minuter
Laddningstid	1 timme
Vikt	2 kg
Skyddsklass (trimmer)	III
Skyddsklass (laddare)	II
Ljudtrycksnivå	77,6 dB(A) (K=3 dB)
Ljudeffektnivå	94 dB(A) (K=3 dB)
Vibrationsnivå	6,550 m/s² (K=1,5 m/s²)
Teleskopskaft	Justerbar längd
Klippvinkeljustering	Ja, 3 fasta positioner
Trådmatningssystem	Stötmatning automatisk trådmatning
Säkerhetsfunktioner	Avtryckarlås, överbelastningsskydd, automatisk avstängning
Rekommenderad användning	Privata trädgårdar
Laddarens ingång	240 V, 50 Hz
Laddarens utgång	21 V, 1000 mA

Vanliga frågor - MOB-LR06-230/C Cotech

Hur byter jag trådspolen?

Ta bort batteriet först. Håll in snäpplåsen på båda sidor av locket och dra av locket och spolen. Sätt i en ny spole genom att rikta in flikar och slitsar. Sätt tillbaka locket genom att trycka ner tills det klickar. Tryck på mittknappen för att mata ut tråd om det behövs. Överskotts tråd kapas av kniven på skyddet.

Hur laddar jag batteriet?

Skjut ut batteriet ur verktyget. Sätt in det i laddaren. Anslut laddaren till ett 240 V vägguttag. Lysdioden lyser röd under laddning och grön när den är fulladdad. De två första laddningarna bör vara minst 6 timmar. Laddningstemperatur: 0–40 °C.

Vad ska jag göra om verktyget inte startar?

Kontrollera om batteriet är fulladdat och korrekt isatt. Se till att batteriets frigöringsknapp är intryckt. Om det fortfarande inte startar, inspektera kontakterna för smuts eller skador. Om problemet kvarstår kan batteriet behöva bytas ut.

Kan jag använda metallklingor på denna trimmer?

Nej, använd aldrig metallklingor. Använd endast original trimmertråd. Metallklingor kan orsaka personskador och skada verktyget.

Hur justerar jag klippvinkeln?

Tryck på vridknappen på sidan av trimmerhuvudet. Det finns tre fasta positioner. Justera efter dina klippbehov.

Hur justerar jag teleskopskaftets längd?

Lossa höjdjusteringen, skjut skaftet till önskad längd, dra sedan åt justeringen ordentligt. Detta säkerställer bekväm användning.

Vilka säkerhetsåtgärder bör jag vidta?

Läs alltid manualen. Använd kraftiga skor, långbyxor, skyddsglasögon och hörselskydd. Håll barn och husdjur borta. Ta bort batteriet före rengöring eller service. Vänta tills trimmertråden slutat snurra innan du rör den.

Hur rengör jag grästrimmern?

Ta bort batteriet. Använd en mjuk borste eller trasa för att rengöra utsidan. Använd inte vatten, lösningsmedel eller polermedel. Ta regelbundet bort gräs och skräp från ventilationsöppningarna och runt spolen.

Vad är drifttid och klippdiameter?

Drifttiden är cirka 25 minuter på en full laddning. Klippdiametern är 230 mm, lämplig för privat trädgårdsklippning.

Var hittar jag reservdelar eller service?

Använd endast originalreservdelar från tillverkaren. För service, kontakta kvalificerade fackmän. Se manualen för kontaktuppgifter till kundservice. Spara manualen för framtida bruk.

BRUKSANVISNING MOB-LR06-230/C Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara manualen för framtida bruk.

Viktig informasjon:

Les disse anvisningene nøye og forsikre deg om at du forstår dem før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.

Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsföreskrifter – EN 60745-1

Varning!

Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

SPARA DESSA INSTRUKTIONER!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som t.ex. rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge "OFF" innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge "ON" inbjuder till olyckor.
d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.

f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller något annat som kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och är lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.

5) Användning och hantering av sladdlösa elektriska handverktyg

a) Ladda bara batteriet i en av tillverkaren rekommenderad laddare.
b) Ta bort batteriet från verktyget innan service eller rengöring utförs.
c) Verktyget har försetts med batteri från tillverkaren. Använd inget annat batteri.
d) Batteriet kan läcka batterivätska om det hanteras på ett felaktigt sätt. Skölj med vatten om vätskan kommer i kontakt med huden. Om vätskan kommer i kontakt med ögonen, uppsök läkare.
e) Ett batteri som inte används ska förvaras på ett säkert sätt. Håll mynt, nycklar, spikar, skruv o.d. på avstånd så att de inte kommer i kontakt med batteriets kontakter.

6) Service

a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar.

Detta garanterar att säkerheten på det elektriska handverktyget behålls.

Särskilda säkerhetsföreskrifter för grästrimmer

• Produkten får inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga. Den får inte heller användas av personer utan tillräcklig erfarenhet och kunskap ifall de inte har fått instruktioner om användningen av någon som ansvarar för deras säkerhet.
• Låt aldrig barn leka med produkten.
• Bär alltid kraftiga skor och långa byxor.
• Håll personer som står i närheten på betryggande avständ från grästrimmern.
• Se till att inga barn eller husdjur uppehåller sig i närheten.
• Kontrollera före användning att det inte finns några främmande föremål i området som ska trimmas.
• Håll alltid grästrimmern stadigt. Håll den i båda handtagen.
• Montera aldrig skärande verktyg av metall.
• Håll rent runt motorns kylluftsöppningar, ta bort gräs och löv.
• Skärträden fortsätter att snurra efter att motorn stängts av. Vänta tills den har stannat helt före service etc.
• För inte in hand eller fot mot en roterande skärtråd.
• Använd endast originalskärtråd, använd aldrig metalltråd.
• Om kniven blockeras av gräs e.d. ta bort batteriet och använd ett trubbigt föremål för rengöring, aldrig fingrarna.

Förklaring av symbolerna på grästrimmern

Allmänna varningar för riskmoment.

Läs bruksanvisningen.

Använd skyddsglasögon och hörselskydd.

Utsätt inte grästrimmern för regn eller fukt.

Håll andra personer på betryggande avständ från maskinen.

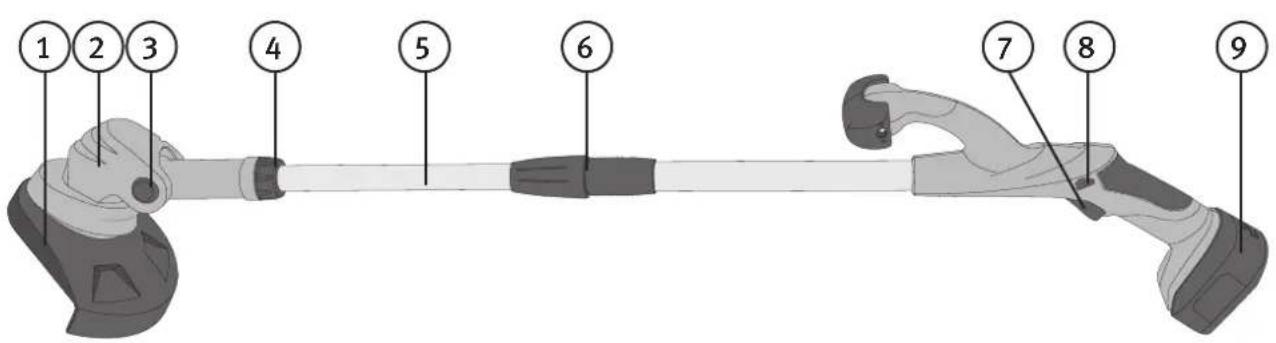

Produktbeskrivning

Sladdlös grästrimmer med 18 V litiumjonbatteri för trimning av gräsmattor i hem- och hobbyträdgårdar.

1. Skyddsskärm

2. Trimmerhuvud med motorns ventilationsöppningar

3. Justering av trimmerhuvudets vinkel

4. Låsning av trimmerhuvudet mot teleskopskaftet

5. Teleskopskaft

6. Justering av teleskopskaft

7. Strömbrytare

8. Säkerhetsspärr

9. Batteri

Montering

OBS! Ta ur batteriet ur grästrimmern om det är monterat.

Skyddsskärm

1. Se till att skärmen passar i urtagen i trimmerhuvudet.
2. Skruva fast skyddsskärmen på trimmerhuvudet med de två skruvarna. Var försiktig med den vassa kanten i ena hörnet som är till för att skära av trimmerträden om den blir för lång.

Se till att inga främmande föremål kommer i kontakt med änden på teleskopskaftet eller ner i trimmerhuvudets skaft. Där finns kontakter mellan batteri och grästrimmerns motor.

1. Montera ihop trimmerhuvud och teleskopskaft genom att skjuta ihop dem. De passar bara på ett sätt.

2. Vrid låsvredet till låst läge.

Temperaturintervall för laddning och förvaring av batteri: 0–40 °C.

1. Tryck ner snäpplåset på batteriets baksida och dra det rakt bakåt ut ur verktyget.
2. Sätt batteriet i laddaren.
3. Sätt laddarens nätadapter i ett vägguttag.
4. Nätadapterns LED-lampa lyser rött under laddning och grönt när laddningen är klar.
5. När laddningen är klar, sätt tillbaka batteriet i verktyget och tryck in det tills det snäpper fast.

OBS!

• Litiumjonbatteriet har ett inbyggt elektroniskt skydd mot total urladdning vilket betyder att det inte tappar effekt efter hand utan ger full effekt ända tills elektroniken bryter strömmen för att batteriet behöver laddas. Verktyget stannar då direkt. Försök inte fortsätta arbetet när detta händer utan ladda batteriet för att det inte ska skadas.
• Batteriet har inbyggt elektroniskt skydd mot överbelastning. Om verktyget pressas för hårt slår elektroniken ifrån och verktyget stannar. Släpp avtryckaren och vänta några sekunder innan grästrimmern startas igen.
• Lithiumjonbatteriet har ingen minnesfunktion vilket betyder att det kan laddas när som helst oavsett laddstatus.
• Ladda batteriet minst 6 timmar de två första gångerna det laddas.
• Vid långtidsförvaring ska batteriet laddas upp fullt minst var 6:e månad.

Användning

1. Reglera grästrimmerns teleskopskaft till önskad längd.

1. Reglera teleskopskaftets vinkel mot trimmerhuvudet genom att trycka in knappen (3) på sidan av trimmerhuvudet.

2. Välj ett av de tre lägena.

3. Tryck och håll in någon av säkerhetsspärrarna (8) på det bakre handtaget och tryck sedan in strömbrytaren (7) för att starta.

4. Ny tråd matas fram genom att stöta trimmerhuvudet i marken under fullt varv, tråden matas då fram en liten bit och klipps av till korrekt längd av kniven på skyddsskärmen.

Skötsel och underhåll

OBS! Ta alltid bort batteriet innan skötsel och transport samt innan underhåll utförs på verktyget.

Byte av trådspole

1. Ta bort hållaren och spolen genom att hålla in snäpplåsen (ett på vardera sidan) och ta bort hållaren och spolen från fästet.
2. Montera den nya trådspolen och se till så att spolens och hållarens klackar inte ligger mot varandra utan att spolen bottnar ordentligt.
3. Montera tillbaka hållaren och spolen genom att hålla in snäpplåsen (ett på vardera sidan), passa in hållaren mot urtagen i fästet och trycka ner den. Se till att fjädern sitter rätt och att hållaren snäpper fast ordentligt.

4. Håll ner knappen i mitten av spolen och dra ut ny tråd vid behov. Om för mycket tråd dras ut kommer den att klippas av mot den vassa kanten på skyddsskärmen.

5. Kontrollera regelbundet att inte gräs, kvistar o.d. fastnar runt trådspolen.

6. Kontrollera regelbundet att strömbrytaren och säkerhetsspärren är oskadade och fungerar på rätt sätt.
7. Rengör verktyget utvändigt med en mjuk borste eller trasa.
8. Använd inte vatten, lösningsmedel eller polermedel.
9. Avlägsna regelbundet all smuts, speciellt från motorns ventilationsöppningar.
10. Förvara verktyget på ett säkert och torrt ställe, utom räckhåll för barn.
11. Förvara inte batteriet i minusgrader.

Felsökningsschema

Verktyget startar inte.	Batteriet är urladdat eller inte monterat på rätt sätt.
Dålig batteritid.Batteriet är inte fulladdat.Batteriet behöver bytas ut.
Batteriet laddas inte.	Batteriet sitter inte ordentligt monterat i laddaren.Batteriets eller laddarens kontakter är smutsiga.Nätadaptern sitter inte ordentligt i vägguttaget.Kontrollera att det finns ström i vägguttaget.Laddaren eller dess kabel är skadad.Nätadaptern är skadad.Batteriet behöver bytas ut.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.

Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Grästrimmer

Batteri 18 V/1300 mAh litiumjonbatteri

Skyddsklass III

Varvtal obelastad 8000 v/min

Max. batteritid 25 min

Klippdiameter 230 mm

Ljudnivå LpA: 77,6 dB(A) K: 3 dB

LwA: 94 dB(A) K: 3 dB

Vibration 6,550 m/s ^2 K: 1,5 m/s ^2

Vikt 2 kg

Laddare

Inspänning 240 V, 50 Hz

Ingående strömstyrka 800 mA

Utspänning 21 V

Utgående strömstyrka 1000 mA

Skyddsklass ||

Laddtid 1 tim
