Produkttyp	Akku-Rasentrimmer
Marke	Cotech
Modell	GT 18
Akku	LXC 18 V / 2 Ah Lithium-Ionen
Leerlaufdrehzahl	8000 min⁻¹
Betriebsdauer	25–40 Minuten
Schnittdurchmesser	230 mm
Fadendurchmesser	1.2 mm
Gewicht (inkl. Akku)	2 kg
Ladegerät-Eingang	230 V AC, 50 Hz, 75 W
Ladegerät-Ausgang	18 V DC, 2.5 A
Ladezeit	40 Minuten
Schalldruckpegel	72 dB(A) (K=3 dB)
Schallleistungspegel	93 dB(A) (K=3 dB)
Vibration (Hinterer Griff)	6.531 m/s² (K=1.5 m/s²)
Vibration (Vorderer Griff)	6.764 m/s² (K=1.5 m/s²)
Sicherheitsfunktionen	Überlastschutz, Überhitzungsschutz, Unterspannungsschutz
Verstellbarer Griff	Teleskopschaft mit Feststellknopf
Fadenkopfverstellung	5 Winkel (Taste) + 3 Drehungen (Rastung)
Mitgeliefertes Zubehör	Schutzhaube, Kantenrad, vorderer Griff, Ladegerät (für Modelle 18-4632 & 31-1325-1)

Häufig gestellte Fragen - GT 18 Cotech

Wie lade ich den Akku?

Entfernen Sie den Akku aus dem Trimmer und schließen Sie das Ladegerät an eine Steckdose an. Setzen Sie den Akku in das Ladegerät ein. Die grüne LED leuchtet dauerhaft und die rote LED blinkt während des Ladens einmal pro Sekunde. Wenn der Akku vollständig geladen ist, leuchten beide LEDs dauerhaft grün und rot. Die Ladezeit beträgt ca. 40 Minuten.

Wie ersetze ich den Trimmerfaden?

Öffnen Sie den Fadenkopf, indem Sie die untere Abdeckung gegen den Uhrzeigersinn drehen. Entfernen Sie Spule und Feder. Setzen Sie die Feder mit dem breiten Ende nach unten in den Kopf. Fädeln Sie den neuen Faden durch die Kerben der Spule und lassen Sie etwa 15 cm Enden übrig. Setzen Sie die Spule auf die Feder, fädeln Sie die Enden durch die Löcher im Kopf und setzen Sie die Abdeckung durch Drehen im Uhrzeigersinn wieder ein. Wickeln Sie überschüssigen Faden durch Drehen gegen den Uhrzeigersinn zurück auf die Spule, bis etwa 5–6 cm übrig bleiben.

Was soll ich tun, wenn der Trimmer nicht startet?

Überprüfen Sie, ob der Akku vollständig geladen und richtig eingesetzt ist. Stellen Sie sicher, dass der Sicherheitsschalter gedrückt ist, bevor Sie den Auslöser betätigen. Wenn der Akku zu heiß oder zu kalt ist, lassen Sie ihn auf Raumtemperatur kommen. Überprüfen Sie auch auf sichtbare Schäden oder Blockaden. Wenn er immer noch nicht startet, konsultieren Sie die Fehlerbehebung im Handbuch.

Kann ich den Trimmer bei Nässe verwenden?

Nein, der Rasentrimmer darf nicht Regen oder Feuchtigkeit ausgesetzt werden. Er ist nicht wasserdicht und die Verwendung bei Nässe erhöht das Risiko eines Stromschlags oder von Schäden. Verwenden Sie das Gerät immer bei trockenem Wetter und vermeiden Sie nasses Gras.

Wie stelle ich den Winkel des Trimmerkopfes ein?

Halten Sie die Entriegelungstaste (Teil 4 im Handbuch) gedrückt und bewegen Sie den Trimmerkopf in eine der 5 festen Winkelpositionen. Lassen Sie die Taste los, sobald der gewünschte Winkel erreicht ist. Für die Drehung schieben Sie die federbelastete Rastung (Teil 5) nach vorne zum Kopf, drehen Sie den Kopf in eine der 3 festen Positionen und lassen Sie die Rastung wieder los.

Welche Schutzausrüstung sollte ich tragen?

Tragen Sie stets eine Schutzbrille, festes Schuhwerk, lange Hosen und Handschuhe. Gehörschutz wird ebenfalls empfohlen. Halten Sie Umstehende und Haustiere während des Betriebs mindestens 5 Meter vom Trimmer fern.

Wie lagere ich den Trimmer und den Akku?

Lagern Sie den Trimmer an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern. Entfernen Sie den Akku zur Lagerung. Bewahren Sie den Akku bei einer Temperatur zwischen 0–40°C auf. Bei längerer Lagerung laden Sie den Akku mindestens alle 6 Monate vollständig auf.

Warum stoppt der Trimmer während des Gebrauchs?

Der Trimmer kann aufgrund des Überlastschutzes (z.B. beim Schneiden von dickem Gras) oder des Überhitzungsschutzes stoppen. Lassen Sie in beiden Fällen den Auslöser los, warten Sie einige Sekunden und starten Sie ihn neu. Wenn er nicht neu startet, lassen Sie das Gerät vollständig abkühlen. Auch der Akku kann eine Unterspannung haben – laden Sie ihn auf.

Kann ich Metallschneidfäden verwenden?

Nein, befestigen Sie niemals Metallschneidfäden an diesem Rasentrimmer. Verwenden Sie nur den empfohlenen Nylonfaden mit einem Durchmesser von 1,2 mm. Metallfäden könnten den Trimmer beschädigen und zu Verletzungen führen.

Wie reinige und warte ich den Trimmer?

Entfernen Sie vor der Reinigung immer den Akku. Verwenden Sie eine weiche Bürste oder ein Tuch, um die Außenseite zu reinigen – verwenden Sie kein Wasser, keine Lösungsmittel und kein Poliermittel. Entfernen Sie regelmäßig Gras und Schmutz von den Belüftungsschlitzen des Motors. Überprüfen Sie vor jedem Gebrauch den Auslöser und den Sicherheitsschalter auf Beschädigungen.

BEDIENUNGSANLEITUNG GT 18 Cotech

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Art.no

18-4632

31-1325-1

31-1326

Model

DCGT102B-UK

DCGT102B

DCGT102

Ver. 20141107

Original Bedienungsanleitung

SVERIGE

Unsere Homepage www.clasohlson.de besuchen

und auf Kundenservice klicken.

GT18 Grass Trimmer

Art.no

18-4632

Model

DCGT102B-UK

31-1325-1

DCGT102B

31-1326

DCGT102

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Inhaltsverzeichnis

Sicherheit 60

Allgemeine Sicherheitshinweise – EN 60745-1....60

Besondere Sicherheitshinweise für Rasentrimmer......63

Erläuterung der Symbole am Rasentrimmer 64

Produktbeschreibung......65

Montage 66

Griff 66

Schleifschutz 67

Stützrad 67

Laden 67

Laden des Akkus....67

Überlastung und Schutz 68

Bedienung 69

Einstellungen 69

Den Trimmer starten 69

Pflege und Wartung 70

Auswechseln des Nylonfadens 70

Fehlersuche 72

Hinweise zur Entsorgung....72

Technische Daten 72

Rasentrimmer....72

Ladegerät....72

Sicherheit

Allgemeine Sicherheitshinweise – EN 60745-1

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Achtung: Die komplette Bedienungsanleitung durchlesen. Nichtbeachtung der folgenden Anweisungen kann zu Stromschlägen, Feuer und/oder schweren Verletzungen führen.

DIESE ANLEITUNGEN AUFBEWAHREN.

Die Bezeichnung „Elektrowerkzeug“ im weiteren Textverlauf bezieht sich auf das Netz-kabel-angeschlossene oder Akku-betriebene Handwerkzeug.

1) Arbeitsumgebung
a) Die Arbeitsumgebung sauber und gut beleuchtet halten. Unordentliche und dunkle Umgebungen können zu Unfällen führen.
b) Elektrowerkzeuge sind nicht in feuergefährlichen Umgebungen (z.B. leicht entzündbare Flüssigkeiten, Gase oder Staub) zu benutzen. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Während der Benutzung des Elektrowerkzeugs Kinder und Zuschauer auf Abstand halten. Ablenkung kann zu Kontrollverlust führen.

2) Sicherheitshinweise Elektrik

a) Der Netzstecker des Elektrowerkzeugs muss in die Netzsteckdose passen. Niemals den Netzstecker verändern. Niemals einen Adapter zusammen mit geerdeten Elektrowerkzeugen verwenden. Unveränderte Stecker und passende Steckdosen verringern das Risiko von Stromschlägen.
b) Körperkontakt mit geerdeten Gegenständen, z.B. Rohr, Heizung, Ofen oder Kühlschrank, vermeiden. Ist der eigene Körper geerdet, erhöht sich das Risiko für Stromschläge.
c) Elektrowerkzeuge nicht für Regen oder Feuchtigkeit aussetzen. Wasser im Inneren von Elektrowerkzeugen erhöht das Risiko für Stromschläge.
d) Mit dem Netzkabel behutsam umgehen. Das Netzkabel nie zum Ziehen oder Tragen des Elektrohandwerkzeugs oder zum Herausziehen des Steckers aus der Steckdose verwenden. Das Kabel von Wärme, Öl, scharfen Kanten und beweglichen Teilen fernhalten. Beschädigte oder verformte Netzkabel erhöhen die Gefahr von elektrischen Schlägen.
e) Bei der Benutzung von Elektrowerkzeugen im Außenbereich immer ein Verlängerungskabel benutzen, das dafür vorgesehen ist. Die Benutzung eines Verlängerungskabels für den Außenbereich verringert das Risiko von Stromschlägen.
f) Sollte das Elektrowerkzeug trotzdem in feuchter Umgebung benutzt werden, unbedingt eine Fehlerstrom-Schutzeinrichtung vorschalten. Die Benutzung einer Fehlerstromschutzeinrichtung verringert das Risiko von Stromschlägen.

3) Persönliche Sicherheit

a) Bei der Benutzung von Elektrowerkzeugen vorsichtig sein und auf den gesunden Menschenverstand hören. Die Bedienung von Elektrowerkzeugen bei Müdigkeit und/oder Einfluss von Drogen, Alkohol oder Medizin ist untersagt. Ein kurzer Moment der Unachtsamkeit kann zu schweren Sach- und Personenschäden führen.

b) Persönliche Schutzausrüstung benutzen. Immer einen Augenschutz tragen. Die Benutzung von persönlicher Schutzausrüstung bei Bedarf, wie Atemschutz, Sicherheitsschuhe, Helm und Gehörschutz, verkleinert das Verletzungsrisiko.

c) Ungewolltes Starten vermeiden. Sicherstellen, dass der Stromschalter in der Position „OFF“ ist bevor der Netzstecker oder Akku angeschlossen wird oder das Elektrowerkzeug gehoben/getragen wird. Das Tragen von Elektrowerkzeugen mit einem Finger auf dem Schalter oder der Anschluss von Elektrowerkzeugen an die Netzspannung, während der Schalter in der Position „ON“ ist, birgt ein erhöhtes Unfallrisiko. Befindet sich der Ein-/Ausschalter in Stellung ON erhöht sich die Unfallgefahr.

d) Vor dem Einschalten des Elektrowerkzeugs alle Servicewerkzeuge/Schlüssel entfernen. Ein vergessenes Servicewerkzeug an einem rotierenden Teil von Elektrowerkzeugen kann zu Personenschäden führen.

e) Stabile und bequeme Arbeitsposition einnehmen. Immer eine gute Balance sicherstellen. Dies sorgt für bessere Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

f) Geeignete Arbeitskleidung tragen. Keine losen Kleider oder Schmuck tragen. Haare, Kleidung und Handschuhe von beweglichen Teilen fernhalten. Lose Kleidung, Schmuck oder lange Haare können sich in Beweglichen Teilen verfangen.

g) Ist Ausrüstung zum Absaugen und Aufsammeln von Staub zugänglich, sollte diese angeschlossen und benutzt werden. Das Benutzen dieser Ausrüstung minimiert Staub-abhängige Gefahren.

4) Bedienung und Wartung von Elektrowerkzeugen

a) Elektrowerkzeuge nie überbeanspruchen. Elektrowerkzeuge nur für die dafür vorgesehene Arbeit benutzen. Das richtige Elektrowerkzeug sorgt für mehr Sicherheit und ein besseres Resultat.

b) Niemals ein Elektrowerkzeug benutzen, wenn der Stromschalter das Gerät nicht Ein-/Ausschaltet. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Zum Ändern der Einstellungen, Austausch von Werkzeugteilen und bei Nichtbenutzung stets den Netzstecker ziehen. Diese Vorkehrungsmaßnahme verkleinert das Risiko für einen unabsichtlichen Start.

d) Elektrowerkzeuge bei Nichtbenutzung außer Reichweite von Kindern aufbewahren. Personen, die nicht mit der Bedienung vertraut sind, nicht das Elektrowerkzeug benutzen lassen. Elektrowerkzeuge sind gefährlich, wenn sie in die Hände von unerfahrenen Personen gelangen.

e) Elektrowerkzeuge warten. Regelmäßig überprüfen, ob etwas falsch eingestellt ist, ob bewegliche Teile klemmen, etwas kaputt gegangen ist oder etwas anderes die fehlerfreie Funktion behindert. Wenn etwas kaputt ist, muss es vor Inbetriebnahme repariert werden. Viele Unglücke werden durch mangelnde Wartung verursacht.
f) Werkzeuge sind sauber und scharf zu halten. Ordentlich gewartete Werkzeuge neigen weniger zu Fehlfunktionen und sind einfacher zu handhaben.
g) Elektrowerkzeuge, Zubehör usw. nur der Beschreibung entsprechend und für den vorgesehenen Verwendungszweck handhaben. Dabei immer die aktuellen Arbeitsbedingungen berücksichtigen. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5) Bedienung und Wartung von schnurlosen Elektrowerkzeugen
a) Den Akku nur in einem vom Hersteller empfohlenen Ladegerät laden. Ein Akku-Ladegerät für einen bestimmten Akkutyp kann mit einem anderen Akkutyp für Brandgefahr sorgen.
b) Nur kabellose Elektrowerkzeuge mit speziell angepasstem Akkupack verwenden. Die Benutzung anderer Akkupacks beinhaltet ein Risiko für Beschädigungen sowie Brandgefahr.
c) Bei Nichtgebrauch den Akkupack fernhalten von Metallgegenständen wie z.B. Büroklammern, Münzen, Nägeln, Schrauben o. Ä., die einen Kurzschluss an den Kontakten des Akkupacks verursachen können. Ein Kurzschluss der Batteriepole kann zu Brandverletzungen oder Feuer führen.
d) Bei fehlerhafter Handhabung kann der Akkupack Flüssigkeit verlieren, Kontakt mit dieser Flüssigkeit vermeiden. Bei direktem Kontakt mit der Flüssigkeit mit Wasser abspülen. Einen Arzt aufsuchen, wenn Flüssigkeit in die Augen geraten ist. Die aus dem Akkupack austretende Flüssigkeit kann Hautreizungen oder Verbrennungen verursachen.
6) Service
a) Reparaturen sind nur von qualifizierten Servicetechnikern und mit Originalzubehör durchzuführen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

Besondere Sicherheitshinweise für Rasentrimmer

• Das Gerät ist nicht für Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, bzw. mangelnder Erfahrung/Wissen geeignet. Eine Ausnahme besteht, wenn diese Person von einer für ihre Sicherheit verantwortliche Person angeleitet und unterrichtet wird.
• Kein Kinderspielzeug. Das Gerät stets außerhalb der Reichweite von Kindern aufbewahren.
• Immer kräftige Schuhe und lange Hosen sowie Augenschutz und Handschuhe tragen.
• Personen, die sich in der Nähe aufhalten, in sicherem Abstand zum Rasentrimmer halten.
• Sicherstellen, dass sich keine Kinder oder Haustiere in der Nähe befinden. Steine und andere Gegenstände können weggeschleudert werden. Das Gerät sofort ausschalten, wenn sich Erwachsene, Kinder oder Haustiere auf weniger als 5 Meter nähern.
• Das Gerät nur bei guten Lichtverhältnissen benutzen.
• Wurde das Gerät Stößen oder Schlägen ausgesetzt, auf evtl. Schäden untersuchen und diese vor der erneuten Benutzung reparieren. Das Gerät nicht verwenden, wenn der Trimmerkopf lose sitzt oder beschädigt ist.
  • Die Funktionen des Gerätes vor der Benutzung immer kontrollieren.
• Das Gerät nie ohne montierten Schutz verwenden. Das Gerät niemals mit beschädigter Sicherheitsvorrichtung verwenden.
• Vor dem Betrieb den Rasen auf Steine, Kabel, Seile oder andere Fremdkörper absuchen.
• Den Rasentrimmer immer stabil halten. Das Gerät immer an beiden Griffen festhalten.
• Nie Schneidwerkzeug aus Metall montieren.
  • Die Kühllufteinlasse am Motor stets freihalten. Gras und Laub entfernen.
• Der Schneidfaden dreht sich auch nach dem Abschalten des Motors noch einen Moment weiter. Mit Wartungsarbeiten warten, bis er komplett stehen geblieben ist.
• Das Gerät keinem Regen oder hoher Luftfeuchtigkeit aussetzen.
• Sicherstellen, dass die Funktion aller Schalter und Einstellungen vor dem Betrieb bekannt und verständlich sind.
• Hände und Füße von Trimmerkopf und Trimmerfaden fernhalten, besonders, wenn der Motor gestartet wird.
• Bei der Anpassung des Trimmerfadens vorsichtig vorgehen, den Motor erst starten, wenn das Gerät korrekt gehalten wird.
• Das Gerät nur mit vom Hersteller empfohlenen Zubehör benutzen.
• Den Akku vor Überprüfung, Reinigung oder Einstellung sowie bei Nichtgebrauch immer entfernen.
• Beim Betrieb jederzeit auf einen sicheren Stand und gutes Gleichgewicht achten.
• Den rotierenden Trimmerkopf nicht auf feste Gegenstände ausrichten, dies kann den Rasentrimmer beschädigen.
• Den Schneidkopf nie mit Händen oder Füßen stoppen, sondern selbst auslaufen lassen.
• Das Gerät nach Möglichkeit nicht in der Nähe von Kieswegen, Kiesauffahrten o. Ä. verwenden, wo Steine/Kies weggeschleudert werden können.

Erläuterung der Symbole am Rasentrimmer

Allgemeine Sicherheitshinweise für Gefahrenmomente.

Die Bedienungsanleitung durchlesen.

Das Gerät niemals Regen oder Feuchtigkeit aussetzen.

Andere Personen in sicherem Abstand vom Gerät halten.

Produktbeschreibung

18-4632, 31-1325-1 Komplett mit 18 V-Akku und Ladegerät.

31-1326 Als Zubehör wenn 18 V-Akku und Ladegerät bereits vorhanden sind (Akku und Ladegerät nicht enthalten).

Die Abbildung zeigt den Rasentrimmer montiert, 2 und 3 sind bei Lieferung noch nicht montiert.

1. Trimmerkopf.
2. Stützrad.
3. Schutzvorrichtung.
4. Sperre zur Einstellung des Winkels am Trimmerkopf in 5 festen Stellungen.
5. Sperre zum Drehen des Trimmerkopfs in 3 festen Stellungen. Die Sperre nach vorne zum Trimmerkopf drücken.
6. Teleskopstiel.
7. Drehriegel zur Einstellung der Teleskopstiellänge. Zum Öffnen den Drehriegel mit dem Uhrzeigersinn drehen und zum Schließen gegen den Uhrzeigersinn.
8. Verstellbarer vorderer Griff.
9. Halterung für LXC-Akku (Akku nur inklusive bei 18-4632 und 31-1325-1).
10. [⏻] Ein-/Ausschalter.
11. Sicherheitssperre verhindert einen unabsichtlichen Start. Die Taste gedrückt halten, bevor der Ein-/Ausschalter gedrückt wird.

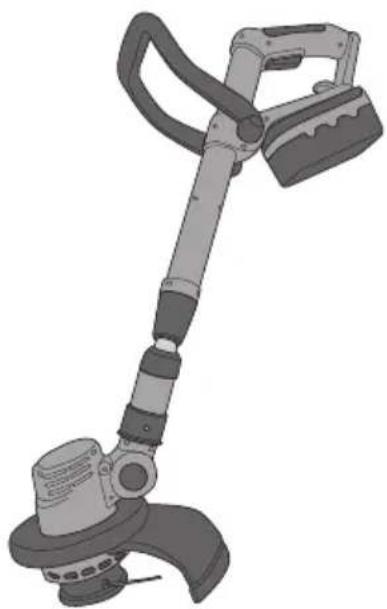

Montage

Achtung: Den Akku, falls vorhanden, vom Rasentrimmer entfernen.

Achtung: Bei Lieferung ist das Gerät extra zusammengeschoben, damit es in der Verpackung Platz findet. Beim ersten Ausziehen des Teleskopstiels rastet er in einer neuen Endstellung ein und kann von da ab nicht mehr kürzer eingestellt werden.

Lieferzustand (zusammengeschoben)

Kürzeste Einstellung (auseinandergezogen)

Griff

Den Griff auf dem Trimmer befestigen (der Griff kann nach vorne und hinten geneigt werden). Mit dem Drehriegel anziehen.

1. Die Schutzvorrichtung (3) in die Aussparung am Trimmerkopf (1) drücken.
2. Die Schutzvorrichtung mit den mitgelieferten Schrauben am Trimmerkopf festschrauben.

Achtung: Vorsicht vorgehen, an der Schutzvorrichtung befindet sich ein sehr scharfes Messer (siehe Pfeil).

Stützrad

Das Stützrad (2) besteht aus zwei Teilen, die um den Trimmerkopf zusammengedrückt werden.

Zur Benutzung beim Kantenschneiden.

Temperaturbereich zum Laden und für die Aufbewahrung des Akkus: 0–40 °C.

1. Zur Herausnahme des Akkus aus dem Gerät die Akkusicherung eindrücken und den Akku herausziehen. Wenn der Akku sehr heiß ist, etwa nach hoher Beanspruchung, diesen vor dem Aufladen erst abkühlen lassen.
2. Das Ladegerät an eine Steckdose anschließen. Die grüne Leuchtdiode leuchtet nach wenigen Sekunden auf.
3. Den Akku in das Ladegerät einlegen. Beim Ladevorgang leuchtet die grüne Leuchtdiode konstant, während die rote Leuchtdiode einmal pro Sekunde blinkt. (Wird ein vollständig geladener Akku eingesetzt, passiert nichts, d. h. die grüne LED leuchtet weiter und die rote ist weiterhin aus).
4. Ist der Akku fertig geladen, die Sperre am Akku herunterdrücken und diesen aus dem Ladegerät nehmen.

Konstantes grünes Licht und erloschenes rotes Licht:

Das Ladegerät ist am Stromnetz angeschlossen und es lädt nicht.

(Wird ein aufgeladener Akku an das Ladegerät angeschlossen, passiert nichts)

Rotes Blinklicht einmal pro Sekunde und konstantes grünes Licht:

Der Ladevorgang läuft.

Konstantes grünes und rotes Licht:

Der Akku ist vollständig geladen.

Rotes Blinklicht dreimal pro Sekunde und konstantes grünes Licht:

Akkufehler.

Überlastung und Schutz

Das Gerät und der Akku sind mit einer Reihe von Schutzvorrichtungen ausgerüstet.

• Bei kurzzeitiger Überbelastung kann der Überlastungsschutz das Gerät abschalten. Der Überlastungsschutz ist selbstrückstellend. Den Stromschalter am Gerät ausschalten und ein paar Sekunden warten, während das Gerät belastungsfrei ist. Das Gerät sollte nun wieder normal funktionieren.
• Bei längerer Überbelastung kann der Überhitzungsschutz das Gerät abschalten. Der Überhitzungsschutz ist selbstrückstellend, aber das Gerät kann erst wieder gestartet werden, wenn es abgekühlt ist. Das Gerät und den Akku vor erneuter Benutzung abkühlen lassen. Schädliche Temperaturen können auch bei direkter Sonnenbestrahlung auftreten, die daher zu vermeiden ist.
• Der Akku hat einen Unterspannungsschutz, welcher aktiviert wird, wenn der Akku leer wird. Der Unterspannungsschutz schaltet dann automatisch das Gerät ab und der Akku muss geladen werden.

Bedienung

Einstellungen

1. Den Teleskopstiel (6) auf gewünschte Länge ausziehen. Den Drehriegel (7) mit dem Uhrzeigersinn losdrehen, die gewünschte Länge einstellen und den Drehriegel gegen den Uhrzeigersinn festdrehen.

2. Um den Winkel des Trimmerkopfs einzustellen, die Taste (4) gedrückt gehalten und in eine der 5 festen Stellungen drehen. Die Taste in der gewünschten Stellung loslassen.

3. Der Trimmerkopf ist drehbar und einstellbar in 3 festen Stellungen. Die Sperre (5) nach vorne zum Trimmerkopf drücken, in eine feste Stellung drehen und die Sperre dann loslassen.

1. Die Sicherheitssperre (11) am hinteren Griff gedrückt halten.
2. Um den Motor zu starten, dann den Ein-/Ausschalter eindrücken.
3. Um den Motor auszuschalten, den Ein-/Ausschalter loslassen.

Pflege und Wartung

Achtung: Vor Pflege und Transport sowie vor Wartung am Werkzeug immer den Akku entfernen.

Auswechseln des Nylonfadens

1. Das Unterteil (den „Deckel“) gegen den Uhrzeigersinn drehen um den Trimmerkopf zu öffnen, abnehmen und dann die Fadenspule herausnehmen. Darauf achten, dass die Feder unter der Fadenspule nicht herausfällt.

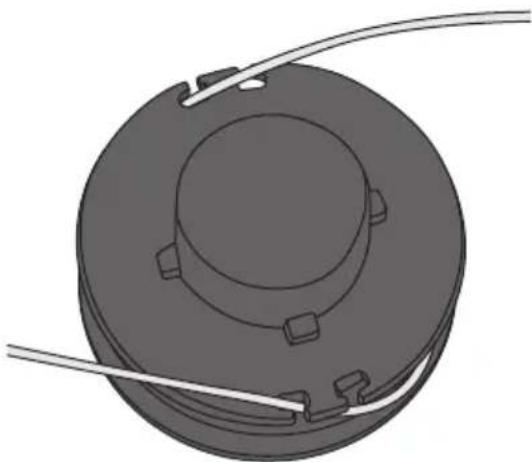

1. Die neue Fadenspule nehmen und sicherstellen, dass der Faden in der Aussparung der Fadenspule fixiert ist und die Lände des Fadens ca. 15 cm ist, um die Montage zu vereinfachen.

1. Die Feder mit dem breiten Teil der Feder unten im Trimmerkopf und den schmalen Teil nach oben zur Fadenspule hin setzen.

1. Dann die Fäden der Fadenspule durch die jeweiligen Löcher im Trimmerkopf ziehen und die Fadenspule in den Trimmerkopf legen.

1. Danach leicht an beiden Fäden ziehen, bis sie aus den Aussparungen an der Fadenspule herausschauen.

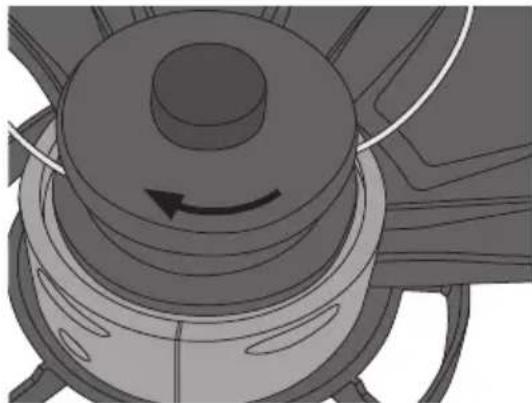

1. Wurde der Faden zu weit herausgezogen, kann er durch Drehen der Fadenspule gegen den Uhrzeigersinn wieder aufgerollt werden, bis ca. 5–6 cm Faden hervorstehen.

2. Jetzt das Unterteil (den „Deckel“) wieder zurücksetzen. Der Deckel hat einen Bajonettverschluss: im Uhrzeigersinn drehen und gleichzeitig ein wenig herunterdrücken bis der Verschluss einrastet.

Achtung: Augenschutz verwenden und sicherstellen, dass sich niemand in der Nähe befindet, wenn der Motor nach dem Fadenwechsel zum ersten Mal gestartet wird, da überflüssiger Faden abgeschnitten wird und weggeschleudert werden kann.

• Regelmäßig sicherstellen, dass Gras, Zweige u. ä. sich nicht um die Motorachse schlingen.
• Vor jeder Benutzung überprüfen, ob die Ein-/Ausschalter und die Sicherheitssperren unbeschädigt und funktionstüchtig sind.
• Das Gerät außen mit einer weichen Bürste oder Tuch reinigen, keine Lösungsmittel oder Poliermittel verwenden.
• Regelmäßig sämtlichen Schmutz entfernen, vor allem an den Belüftungsöffnungen des Motors.
  • Das Gerät trocken und sicher außerhalb der Reichweite von Kindern verstauen.
• Den Akku in einem Raum mit Innentemperatur von 0–40 °C aufbewahren.
• Bei längerer Lagerung den Akku mindestens alle 6 Monate vollständig laden.

Fehlersuche

Problem Lösung
Das Werkzeug startet nicht.	Der Akku ist entladen oder nicht richtig montiert.
Schlechte Akkulaufzeit.	Der Akku ist nicht vollständig geladen.Der Akku muss ausgetauscht werden.
Der Akku lädt nicht.	Der Akku ist nicht ordnungsgemäß im Ladegerät eingesetzt.Die Kontakte von Akku und Ladegerät sind verschmutzt.Der Netzadapter ist nicht ordnungsgemäß an die Steckdose angeschlossen.Sicherstellen, dass die Steckdose stromführend ist.Das Ladegerät oder dessen Kabel ist beschädigt.Der Netzadapter ist beschädigt.Der Akku muss ausgetauscht werden.

Hinweise zur Entsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

Technische Daten

Rasentrimmer

Akku LXC 18 V/2 Ah Lithium-Ionen-Akku

Drehzahl, unbelastet 8000 /min

Betriebsdauer 25–40 min

Schnittdurchmesser 230 mm

Drahtdurchmesser 1,2 mm

Schalldruckpegel LpA 72 dB (A), K: 3 dB

Schallleistungspegel LwA 93 dB (A), K: 3 dB

Schwingungswert Hinterer Griff 6,531 m/s², K: 1,5 m/s²

Vorderer Griff 6,764 m/s², K: 1,5 m/s²

Gewicht (mit Akku) 2 kg

Ladegerät

Eingangsspannung 230 V AC, 50 Hz, 75 W

Ausgangsspannung 18 V DC

Ausgangsladestrom 2,5 A

Ladedauer 40 min

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

GRASS TRIMMER

Cotech 31-1325-1/ 31-1326 / 18-4632

DCGT102B/ DCGT102 /DCGT102B-UK

(31-1325-1, 18-4632)
