GT 18 - Gressklipper Cotech - Gratis bruksanvisning og manual

Produkttype	Trådløs gressklipper
Merke	Cotech
Modell	GT 18
Batteri	LXC 18 V / 2 Ah Litium-ion
Tomgangshastighet	8000 min⁻¹
Driftstid	25–40 minutter
Klippediameter	230 mm
Tråddiameter	1.2 mm
Vekt (inkl. batteri)	2 kg
Laderinngang	230 V AC, 50 Hz, 75 W
Laderutgang	18 V DC, 2.5 A
Ladetid	40 minutter
Lydtrykknivå	72 dB(A) (K=3 dB)
Lydeffektnivå	93 dB(A) (K=3 dB)
Vibrasjon (Bakre håndtak)	6.531 m/s² (K=1.5 m/s²)
Vibrasjon (Fremre håndtak)	6.764 m/s² (K=1.5 m/s²)
Sikkerhetsfunksjoner	Overbelastningsbeskyttelse, overopphetingsbeskyttelse, lavspenningsbeskyttelse
Justerbart håndtak	Teleskopskaft med låseknot
Justering av kutterhode	5 vinkler (knapp) + 3 rotasjoner (spake)
Inkluderte tilbehør	Beskyttelsesdeksel, kantklippehjul, fremre håndtak, batterilader (for modellene 18-4632 & 31-1325-1)

Ofte stilte spørsmål - GT 18 Cotech

Hvordan lader jeg batteriet?

Fjern batteriet fra klipperen og koble laderen til en stikkontakt. Sett batteriet inn i laderen. Den grønne LED-en vil lyse konstant og den røde LED-en blinker en gang per sekund under lading. Når batteriet er fulladet, vil begge LED-ene lyse grønt og rødt. Ladetiden er omtrent 40 minutter.

Hvordan bytter jeg klippetråden?

Åpne kutterhodet ved å vri bunnlokket mot klokken. Fjern spolen og fjæren. Plasser fjæren i hodet med den brede enden ned. Tre den nye tråden gjennom sporene på spolen, og la endene være ca. 15 cm. Sett spolen på fjæren, tre endene gjennom hullene i hodet, og sett på lokket igjen ved å vri med klokken. Til slutt, vinn eventuell overflødig tråd tilbake på spolen ved å vri mot klokken til ca. 5–6 cm gjenstår.

Hva gjør jeg hvis klipperen ikke starter?

Sjekk at batteriet er fulladet og riktig satt inn. Forsikre deg om at sikkerhetsbryteren trykkes inn før du trekker i avtrekkeren. Hvis batteriet er for varmt eller kaldt, la det komme til romtemperatur. Sjekk også for synlige skader eller blokkeringer. Hvis det fortsatt ikke starter, se feilsøkingsguiden i manualen.

Kan jeg bruke klipperen i våt tilstand?

Nei, gressklipperen må ikke utsettes for regn eller fuktighet. Den er ikke vanntett, og bruk i våte forhold øker risikoen for elektrisk støt eller skade. Bruk alltid i tørt vær og unngå vått gress.

Hvordan justerer jeg vinkelen på kutterhodet?

Hold utløserknappen (del 4 i manualen) og flytt kutterhodet til en av 5 faste vinkelposisjoner. Slipp knappen når ønsket vinkel er nådd. For rotasjon, skyv den fjærbelastede sperren (del 5) fremover mot hodet, drei hodet til en av 3 faste posisjoner, og slipp deretter sperren.

Hvilket sikkerhetsutstyr bør jeg bruke?

Bruk alltid vernebriller, solide sko, lange bukser og hansker. Hørselsvern anbefales også. Hold tilskuere og kjæledyr minst 5 meter unna mens klipperen er i bruk.

Hvordan oppbevarer jeg klipperen og batteriet?

Oppbevar klipperen på et trygt, tørt sted utilgjengelig for barn. Fjern batteriet for oppbevaring. Hold batteriet ved en temperatur mellom 0–40°C. For langtidsoppbevaring, lades batteriet helt opp minst hver 6. måned.

Hvorfor stopper klipperen under bruk?

Klipperen kan stoppe på grunn av overbelastningsbeskyttelse (f.eks. ved klipping av tykt gress) eller overopphetingsbeskyttelse. I begge tilfeller, slipp avtrekkeren, vent noen sekunder, og start igjen. Hvis den ikke starter, la verktøyet kjøle seg helt ned. Batteriet kan også ha lav spenning – lad det opp.

Kan jeg bruke metallklippetråd?

Nei, fest aldri metallklippetråd til denne gressklipperen. Bruk kun anbefalt nylon tråd med diameter 1.2 mm. Metalltråd kan skade klipperen og forårsake skade.

Hvordan rengjør og vedlikeholder jeg klipperen?

Fjern alltid batteriet før rengjøring. Bruk en myk børste eller klut til å rengjøre utsiden – ikke bruk vann, løsemidler eller polish. Fjern jevnlig gress og rusk fra motorventilasjonssporene. Sjekk avtrekkeren og sikkerhetsbryteren for skader før hver bruk.

BRUKSANVISNING GT 18 Cotech

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Original bruksanvisning

Laddning av batteri....25

Vikt med batteri 2 kg

Laddare

Inspänning 230 V AC, 50 Hz, 75 W

Utspänning 18 V DC

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger om adresser på innsiden av omslaget).

Innholdsfortegnelse

Sikkerhet 32

Generelle sikkerhetsinstrukser - EN 60745-1 32

Spesielle sikkerhetsforskrifter for gresstrimmere....35

Lading av batteri....39

Overbelastning og beskyttelse......40

Bruk 41

Innstillinger 41

Start trimmeren 41

Stell og vedlikehold 42

Spesifikasjoner....44

Gresstrimmer....44

Lader 44

Sikkerhet

Generelle sikkerhetsinstrukser - EN 60745-1

Generelle sikkerhetsinstruksjoner for elektrisk håndverktøy

Advarse! Les gjennom hele brukerveiledningen. Hvis ikke veiledningene følges, kan dette føre til elektrisk støt, brann og/eller andre alvorlige skader.

TA VARE PÅ DENNE VEILEDNINGEN.

Med «elektrisk håndverktøy» i den følgende teksten menes verktøy som enten er koblet til strømnettet eller er batteridrevne.

1) Arbeidsplassen
a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rot og dårlig opplyst arbeidsplass kan forårsake ulykker.
b) Ikke bruk elektriske håndverktøy i eksplosjonsfarlige omgivelser, som for eksempel nær lettantennelige væsker, gasser eller mye støv. Elektrisk håndverktøy kan danne gnist, som igjen kan antenne støv og trespon.
c) Hold barn og andre tilskuere på god avstand når du bruker elektriske håndverktøy. Forstyrrelser kan føre til at man mister kontrollen over verktøyet.
2) Sikkerhet ved bruk av elektrisk strøm
a) Støpselet til det elektriske verktøyet må passe i strømuttaket. Støpselet må ikke endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale støpsler reduseres faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander, som rør, ovner, komfyrer, kjøleskap etc. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy må ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen blir skadet. Bær aldri verktøyet i strømledningen. Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte ledninger kan øke faren for elektrisk støt.
e) Ved bruk av elektrisk håndverktøy utendørs, skal man benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, reduseres faren for elektrisk støt.
f) Hvis håndverktøyet må brukes i fuktige omgivelser må strømuttaket være utstyrt med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern, reduserer faren for personskade.
c) Unngå uønsket oppstart. Pass på at strømbryteren er innstilt på OFF før støpselet kobles til et strømuttak, kobler til batteriet eller løfter/bærer det elektriske håndverktøyet. Det å bære et elektrisk håndverktøy med en finger på strømbryteren/avtrekkeren eller å koble det til strømnettet når strømbryteren er innstilt på ON kan føre til skader.
d) Fjern alle nøkler/serviceverktøy før det elektriske håndverktøyet startes. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står stødig og har god balanse i kroppen under hele arbeidsoperasjonen. Dette gjør at man har bedre kontroll over verktøyet i de fleste situasjoner.
f) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Ikke bruk løstsittende klær og smykker. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av slike hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.
a) Ikke press det elektriske håndverktøyet. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeid.
b) Ikke bruk det elektriske håndverktøyet dersom det er feil på strømbryteren og den ikke skrur verktøyet på/av med din kontroll. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.
c) Trekk ut støpselet før justeringer utføres, ved skifte av tilbehør eller när verktøyet legges til oppbevaring. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom de kommer i hendene på ukyndige.

4) Bruk og vedlikehold av det elektriske håndverktøyet

e) Hold det elektriske håndverktøyet ved like. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.
f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g) Bruk håndverktøyet og tilbehøret som beskrevet i instruksjonene. Ta hensyn til arbeidsforholdene og det arbeidet som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.
5) Bruk og håndtering av elektrisk håndverktøy uten ledning/kabel
a) Bruk kun ladere som er anbefalt av produsenten. Ladere beregnet for en spesiell batteripakke, men som blir brukt til lading av andre type utgjør fare for brann.
b) Bruk kabelfrie elektriske håndverktøy kun med batterier som er beregnet for disse. Bruk av feil batteritype utgjør en fare for brann og skader.
c) Batteripakker som ikke er i bruk må holdes unna binders, mynter, nøkler, spikre, skruer og andre metallgjenstander som kan kortslutte batteripakkens kontakter. Kortslutning av batteripolene kan føre til brann eller brannskader.
d) Hvis batteripakken behandles feil kan væsken inni den lekke ut. I så tilfelle må man unngå kontakt med denne væsken. Hvis du ved et uhell skulle komme i kontakt med batterisyren må du straks skylle deg med vann. Dersom syren kommer i kontakt med øynene, må lege oppsøkes. Batterisyre kan føre til irritasjon eller brannskade.
6) Service
a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Spesielle sikkerhetsforskrifter for gresstrimmere

• Gresstrimmeren må ikke benyttes av personer (inkl. barn) med begrenset fysisk, sansemessig eller psykisk hemming eller som mangler erfaring og kunnskap om hvordan trimmeren skal brukes dersom disse ikke har fått veiledning i bruk av produktet av en person som har ansvar for brukerens sikkerhet.
• La aldri barn bruke eller leke med gresstrimmeren. Trimmeren bør oppbevares utenfor barns rekkevidde.
• Bruk alltid kraftige sko, langbukser, vernebriller og arbeidshansker når du bruker trimmeren.
• Sørg for at personer som oppholder seg i nærheten, er betryggende avstand fra arbeidsområdet.
• Pass på at barn eller husdyr kommer for nær. Steiner og andre gjenstander kan slynges ut fra trimmeren. Skru av gresstrimmeren umiddelbart hvis noen (mennesker eller husdyr) kommer nærmere arbeidsområdet enn 5 meter.
• Gresstrimmeren må kun brukes under gode lysforhold.
• Hvis produktet har vært utsatt for støt eller slag må man sjekke om det har blitt skadet. I så tilfelle må skadene utbedres før produktet tas i bruk igjen. Dersom trimmerhodet sitter løst eller er skadet må ikke gresstrimmeren brukes.
• Kontroller gresstrimmerens funksjoner før bruk.
• Dekselet må alltid være montert på trimmeren mens den er i bruk. Gresstrimmeren må ikke benyttes hvis dekselet er ødelagt.
• Kontroller at det ikke ligger uønskede gjenstander, som leker, steiner, ledninger etc., i arbeidssonen før du starter trimmingen.
• Sørg for å holde gresstrimmeren med et godt grep. Hold i begge håndtakene.
• Monter aldri skjæreverktøy av metall på trimmeren.
• Hold alle ventilåpninger åpne. Fjern gress og løv fortløpende.
• Skjæretråden fortsetter å snurre rundt en stund etter at motoren er skrudd av. Vent med service etc. til den har stoppet helt.
• Gresstrimmeren må ikke utsettes for regn eller fuktighet.
• Gjør deg godt kjent med brytere og innstillinger før bruk.
• Hold hender og føtter unna trimmerhodet og tråden. Vær ekstra på pass ved oppstart av motoren.
• Vær varsom ved justering av trimmertråd. Motoren må ikke startes før tråden ligger riktig.
• Gresstrimmeren skal kun brukes med utstyr anbefalt av produsent.
• Koble alltid fra batteriet før kontroll, rensing, rengjøring eller justering. Batteriet skal også kobles fra när trimmeren ikke er i bruk.
• Pass på å ha en stabil og stødig arbeidsstilling når du jobber med trimmeren.
• Unngå å vende trimmerhodet mot faste ting når det snurrer rundt. Det kan skade gresstrimmeren.
• Skjærehodet må stoppe av seg selv og ikke med hjelp av hender eller føtter.
• Unngå bruk av trimmeren nær grusganger og andre plasser med løsmasser. Dette kan slynges ut og gjøre skade.

18-4632, 31-1325-1 Leveres komplett med 18 V-batteri og lader.

31-1326 Leveres som tilbehør til deg som allerede har 18 V LXC-batteri og lader (batteri og lader følger ikke med her).

Bildet viser gresstrimmeren ferdig montert. Delene 2 og 3 er ikke montert på ved levering.

1. Trimmerhode.
2. Støttehjul.
3. Deksel.
4. Sperre for justering av trimmerhodets vinkel i 5 forskjellige posisjoner.
5. Sperre for dreiling av trimmerhodet i 3 posisjoner. Trykk sperren framover mot trimmerhodet.
6. Teleskopskaft.
7. Lås for justering av teleskopskaftets lengde. Drei medurs for å åpne og moturs for å låse.
8. Justerbart håndtak, fremre.
9. Batteriholder for LXC-batteri (batteri følger kun med til artikkel 18-4632 og 31-1325-1).
10. [⏻] Strømbryter.
11. Sikkerhetssperre for å hindre uønsket oppstart. Holdes inne när strømbryteren trykkes inn.

Montering

Obs! Gresstrimmeren er skjøvet helt sammen ved levering. Det er fordi den skal være enkel å transportere. Når man trekker ut teleskopskaftet for første gang vil det feste seg til en ny endeposisjon. Etter dette kan ikke trimmeren skyves lengre sammen enn til denne posisjonen.

Sammenfelt ved levering Maks sammenfelt etter at

teleskopskaftet er trukket ut en gang

Håndtak

Plasser håndtaket på trimmeren. Håndtaket kan monteres på to måter: enten sånn at det heller framover eller bakover. Dra til med låserattet.

1. Trykk dekselet (3) inn i uttaket på trimmerhodet (1).
2. Skru fast beskyttelsesdekselet på trimmerhodet med den medfølgende skruen.

Obs! Vær forsiktig med den skarpe kniven som sitter på dekselet (ved pilen).

Støttehjul

Leveres med et støttehjul (2). Dette består av to deler. Disse trykkes sammen rundt trimmerhodet.

Det brukes ved kantklipping.

Ideell temperatur ved lading og oppbevaring av batteri: 0–40 °C.

1. Løsne på batterilåsen ved å trykke det inn og trekk det ut. Hvis batteriet er varmt, f.eks. etter hard belastning. Det må avkjøles før lading.
2. Støpselet kobles først til et strømuttak. Den grønne lysdioden tennes etter noen sekunder.
3. Plasser batteriet i laderen. Den grønne dioden lyser med et jevnt skinn og den røde dioden blinker en gang per sekund ved lading. Hvis batteriet er fulladet når det settes i laderen vil det ikke skje noe, dvs. den grønne lysdioden fortsetter å lyse med fast lys og den røde forblir slukket.
4. Når ladingen er fullført trykkes sperren på batteriet ned og batteriet tas ut av laderen.

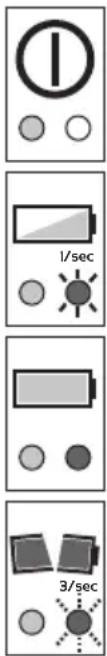

Kontinuerlig grønt lys og slukket rødt lys:

Laderen er koblet til nettet men ingenting skjer.

Rødt blink en gang per sekund og kontinuerlig grønt skinn:

Lading pågår.

Kontinuerlig grønt og rødt lys:

Rødt blink tre ganger per sekund og kontinuerlig grønt lys:

Signaliserer feil på batteriet.

Overbelastning og beskyttelser/vern

Maskinen/batteriet er utstyrt med diverse beskyttelser og vern for å unngå skader på maskinen og batteriet.

• Ved kortvarig høy belastning kan overbelastningsvernet stenge maskinen/batteriet. Overbelastningsvernet stilles tilbake av seg selv. Slå av strømbryteren og vent i noen sekunder. Pass på at trimmeren ikke er belastet og start den på nytt. Nå skal maskinen fungere vanlig igjen.
• Ved høy belastning over lengre tid kan et overopphetingsvern skru av maskinen/batteriet. Beskyttelsen stilles seg tilbake selv etter at temperaturen har sunket til et sikkert nivå. La maskinen/batteriet avkjøles før den startes opp igjen. For høye temperaturer kan også oppstå ved direkte sollys. Utsett derfor ikke maskinen for direkte sollys over tid.
• Batteriet har et underspenningsvern som virker inn når batteriet er utladet. Underspenningsvernet skrur av maskinen automatisk og batteriet må lades.

Bruk

Innstillinger

1. Reguler teleskopskaftet (6) til ønsket lengde. Åpne opp rattlåsen (7) ved å dreie den medurs. Still inn ønsket lengde og skru låserattet moturs.

1. Trimmerhodets vinkel justeres ved å trykke inn knappen (4). Drei så det kommer i en av de 5 innstillingene. Still knappen i ønsket posisjon.

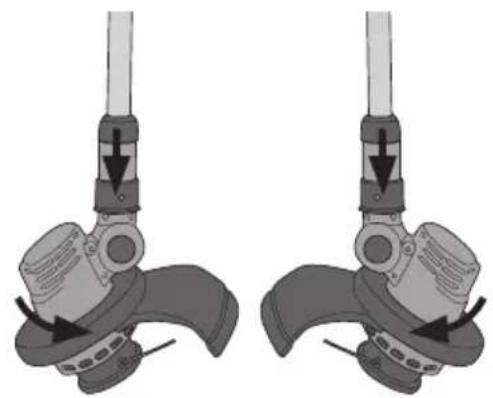

1. Trimmerhodet kan dreies på og stilles inn i 3 faste posisjoner. Trykk sperren (5) framover mot trimmerhodet, drei til en fast posisjon og slipp opp sperren.

1. Trykk inn sikkerhetssperren (11) og hold den inne.
2. Trykk deretter inn strømbryteren (10) og motoren starter.
3. Slipp opp strømbryteren for å stoppe motoren.

Stell og vedlikehold

Obs! Fjern alltid batteriet før stell, vedlikehold og transport av trimmeren.

1. Trimmerhodet åpnes ved at underdelen/dekselet dreies moturs. Ta det av og ta ut trådkassetten. Pass på så ikke fjæren under trådkassetten faller ut.

1. Ta den nye trådkassetten og sørg for at trådene kommer i uttakene på kassetten. Lengden på trådene skal være ca. 15 cm.

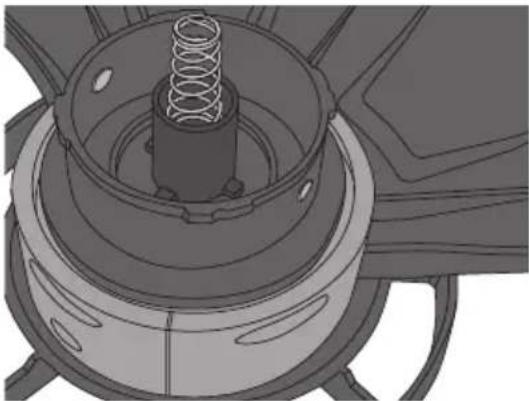

1. Plasser fjæren i trimmerhodet med den brede delen på fjæren ned og den smale delen opp mot trådkassetten.

1. Ta deretter trådkassetten ut og tre trådene gjennom hullene i trådhodet. Plasser trådkassetten i trimmerhodet.

1. Trekk litt i begge trådene.

1. Hvis det er unødig mye tråd ute kan den vikles opp ved at trådkassetten dreies moturs. Det ideelle er när endene stikker ca. 6 cm ut.

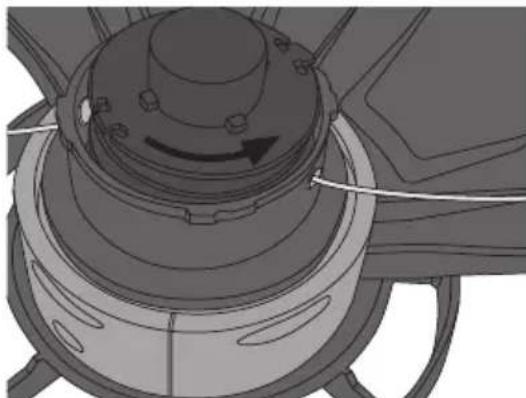

2. Sett underdelen tilbake. Drei medurs samtidig som den trykkes litt ned. Drei helt til den stopper.

Obs! Bruk vernebriller og pass på at det ikke er noen (mennesker eller dyr) i nærheten når du starter opp etter skifting av trådkassett. Overflødig tråd kan fyke avgårde.

• Kontroller regelmessig at ikke gress, kvister og liknende fester seg rundt motorakselen.
• Kontroller at strømbryterne og sikkerhetssperrene er uskadede og at de fungerer som de skal. Dette bør foretas før hver oppstart.
• Rengjør verktøyet utvendig med en myk børste eller klut. Bruk aldri vann, løsemidler eller poleringsmidler.
• Fjern all forurensning regelmessig, spesielt fra alle ventilasjonsåpninger.
• Verktøyet skal oppbevares tørt og sikkert, utenfor barns rekkevidde.
• Batteriet skal oppbevares ved temperatur mellom 0 og 40 °C.
• Ved oppbevaring over lengre tid skal batteriet lades helt opp, minst hver 6. måned.

Feilsøking

Ved usikkerhet, ta kontakt med lokale myndigheter.

Spesifikasjoner

Gresstrimmer

Batteri LXC 18 V/2 Ah li-ionbatteri

Turtall ubelastet 8000 o/min

Arbeidstid 25–40 min

Klippediameter 230 mm

Tråddiameter 1,2 mm

Lydnivå LpA 72 dB (A), K: 3 dB

LwA 93 dB (A), K: 3 dB

Vibrasjon Bakre håndtak 6,531 m/s², K: 1,5 m/s²

Fremre håndtak 6,764 m/s², K: 1,5 m/s²

Vekt (med batteri) 2 kg

Lader

Utgående ladestrøm 2,5 A

Ladetid 40 min
