Merke	Cotech
Modell	YT5204
Produkttype	Gressklipper (gressklipper/trimmer)
Strømforsyning	230 V ~ 50 Hz
Strømforbruk	350 W
Tomgangshastighet	9000 rpm
Klippesirkeldiameter	25 cm
Klippetråddiameter	1,6 mm
Støynivå	96 dB
Vekt	2,9 kg
Justerbart skaft	Ja
Justerbart håndtak	Ja
Hjul	Ja (skruemontert)
Klippebeskyttelse	Inkludert
Sikkerhetsbryter	Ja (for på/av-bryter)
Skjøteledningskrok	Ja
Trimmerhodets rotasjon	Justerbar med knapp
Automatisk trådmatning	Ja (trykk mot bakken)
Jordfeilbryter (RCD) kreves	Ja (≤30 mA)
Utskiftningstrådtype	Kun original klippetråd (1,6 mm)
Rengjøring	Hold ventilasjonshullene rene; fjern gress/løv
Avhending	Følg lokale forskrifter
Sertifisering	CE, samsvarer med 98/37/EF, 2006/95/EF, 2004/108/EF

Ofte stilte spørsmål - YT5204 Cotech

Hvordan starter jeg Cotech YT5204 gressklipperen?

Hold klipperen over bakken. Trykk sikkerhetsbryteren fremover samtidig som du trykker på på/av-bryteren. Sørg for at klippetråden er lang nok før du starter.

Hva slags skjøteledning bør jeg bruke?

Bruk en godkjent skjøteledning med støpsel som er beskyttet mot vannsprut (gummi eller gummiforseglet). Ledningen skal være klassifisert for utendørs bruk og kobles via en løkke gjennom håndtakskroken for å forhindre frakobling.

Hvordan skifter jeg klippetråden?

Demonter spolehåndtaket ved å holde den ytre ribbede delen og vri trådspolen mot klokken. Fjern gammel tråd, sett inn en 1,6 mm tråd i sporet, vri begge halvdelene, lås i sporene, legg på plastringen, tre trådene gjennom dekselets hull, sett inn fjæren og monter sammen igjen. Se figur 7–13 i håndboken.

Kan jeg bruke metalltråd i stedet for original klippetråd?

Nei. Bruk kun original klippetråd (1,6 mm). Bruk aldri metalltråd, da dette kan forårsake skade eller skader.

Hvilke sikkerhetstiltak bør jeg ta?

Koble alltid støpselet fra strømnettet ved tilsyn eller vedlikehold. Ikke utsett klipperen for regn. Bruk vernebriller og sklisikre sko med tåhette. Hold barn og kjæledyr unna. Bruk en jordfeilbryter (RCD) med ≤30 mA utløsningsstrøm.

Hvordan forlenger jeg klippetråden automatisk?

Mens klipperen er i gang, tapper du lett klippehodet mot bakken. Dette trykker inn midten av spolen og skyver automatisk ut ny tråd.

Hva bør jeg gjøre hvis klipperen vibrerer voldsomt?

Stans klipperen umiddelbart og koble fra støpselet. Kontroller for skade eller en viklet tråd. Hvis vibrasjonen vedvarer, må den repareres av kvalifisert personell.

Kan jeg bruke klipperen i vått gress?

Nei. Unngå å bruke klipperen i vått gress for å redusere risikoen for elektrisk støt og sikre optimal ytelse.

Hvordan rengjør og vedlikeholder jeg klipperen?

Hold motorventilasjonshullene rene ved å fjerne gress og løv. Rengjør beskyttelseshuset etter hver bruk. Ikke bruk vann; tørk av med en tørr klut.

Hva er de tekniske spesifikasjonene for YT5204?

Effekt: 350 W, Spenning: 230 V~50 Hz, Tomgangshastighet: 9000 rpm, Klippesirkel: 25 cm, Klippetråddiameter: 1,6 mm, Vekt: 2,9 kg, Støynivå: 96 dB.

BRUKSANVISNING YT5204 Cotech

Les disse anvisningene nøye og forsikre deg om at du forstår dem før du bruker enheten og oppbevar dem for senere bruk.

Tärkeätä tietoa:

Les bruksanvisningen grundig og ta vare på den til senere bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger om kundesenteret her i denne bruksanvisningen).

Innholdsfortegnelse

Sikkerhet

Produktbeskrivelse

Montering

Bruk

Vedlikehold

Avfallshändtering

Spesifikasjoner

Sikkerhet

Trekk stikkontakten ut fra vegguttaket før service og/eller rengjøring. Trekk også stikkontakten ut av vegguttaket hvis du forlater gresstrimmeren uten tilsyn.

Utsett ikke gresstrimmeren for regn eller fuktighet.

Sikkerhetsinstruksjonene

- Trekk alltid støpselet ut fra vegguttaket.

- hvis ledningen er blitt skadet ved bruk (OBS! Ikke berør ledningen før du har stengt av strømtilførselen).

• dersom du forlater gresstrimmeren uten tilsyn.
• før service og vedlikehold av trimmerhodet.
• hvis maskinen begynner å vibrere kraftig.

• Hvis ledningen er skadet, må den skiftes ut av kvalifisert servicepersonale.
• Kontroller gresstrimmeren hver gang før du tar den i bruk. Ikke bruk den dersom den er skadet. Reparer den ved behov. Reparasjoner må kun utføres av kvalifiserte personer.
• Gresstrimmeren kobles til strømnettet via en jordfeilbryter med en feilstrøm på maks. 30 mA. Kontroller bryteren før hver gang du tar trimmeren i bruk.
• Gresstrimmeren må kun brukes av personer som kjenner produktets funksjoner og bruksområder.
• La aldri barn eller husdyr oppholde seg i nærheten när trimmeren er i bruk.
• Bruk aldri gresstrimmeren hvis den mangler eller har ødelagt beskyttelsesdeksel etc.
• Pass på å ikke ha hender eller føtter for nærme trimmerhodet när motoren startes.
• Monter aldri skjæreverktøy av metall på trimmeren.
• Hold det rent rundt motorens kjøleventiler. Fjern jevnlig gress og løv.
• Hold ledningen unna skjæretråden när trimmeren er i bruk.
• Skjæretråden fortsetter å snurre en stund etter at motoren er skrudd av. Vent til den har stoppet helt, med service etc.
• Unngå å bruke trimmeren i vått gress.
• Før ikke inn hånden eller foten mot en roterende skjæretråd.
• Bruk alltid sklisikre vernesko med tåhette.
• Still alltid inn trimmerhodet i normalposisjon etter skifte av tråd eller justering.
• Bruk kun original skjæretråd. Bruk aldri metalltråd.
• Bruk kun godkjente reservedeler.
• Skjøteledningens kontakt må beskyttes mot vannsprut. Den må være produsert i gummimateriale eller være utstyrt med et gummimateriale.
• Oppbevares utilgjengelig for barn.

Produktbeskrivelse

1. Håndtak
2. Justerbart skaft
3. Justerbart håndtak
4. Hjul
5. Sperreknapp for strømbryter
6. Strømbryter
7. Hull for skjøteledning
8. Krok for skjøteledning
9. Låsemekanisme for innstillbart håndtak
10. Trimmerhode
11. Knapp for vinkling av trimmerhode
12. Beskyttelse
13. Skjæretråd
14. Trådkassett
15. Knapp for å rotere trimmerhode

Montering

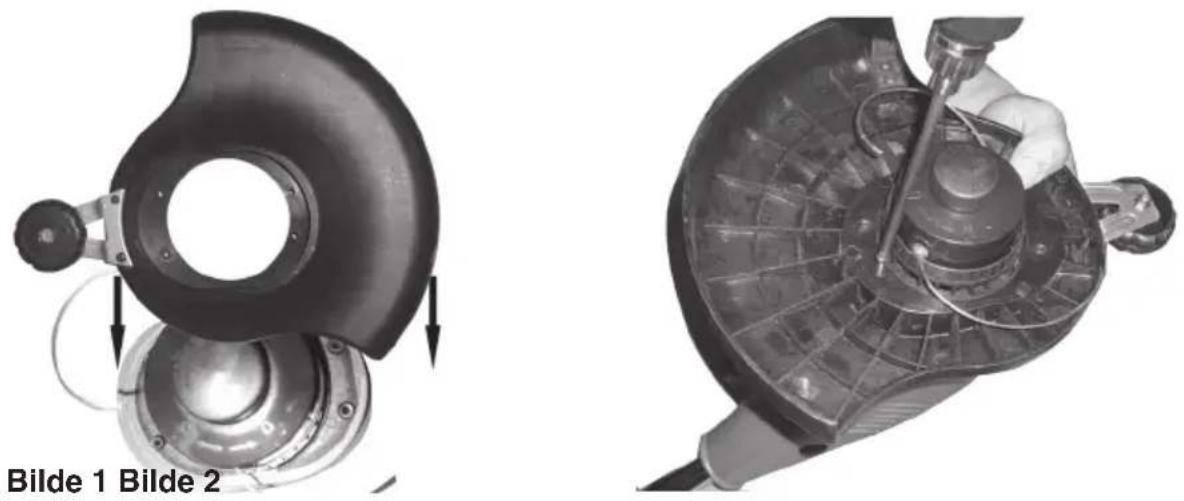

1. Med trimmerhodet oppover, plasser dekselet over trimmerhodet (se bilde 1).

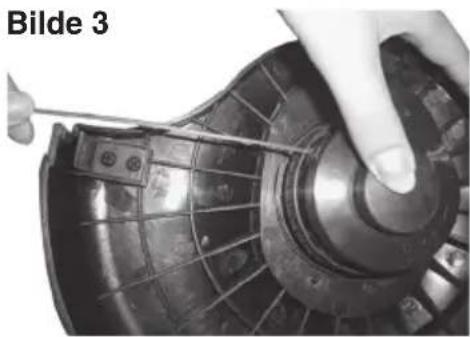

1. Kontroller at skjæretråden er tilstrekkelig lang. Hvis den ikke er lang nok, trykk inn sentrum av spolen og dra samtidig i enden på tråden (se bilde 3).

Under drift kan du automatisk forlenge tråden ved å presse trimmeren lett mot bakken slik at sentrum av spolen trykkes inn (se bilde 4).

1. Juster skaftet og håndtaket etter eget ønske (se bilde 5).
2. Koble skjøteledningen som vist nedenfor.
3. Hold stödig i gresstrimmeren uten at den kommer i kontakt med bakken. Gresstrimmeren startes ved å skyve sperreknappen fram samtidig som du trykker inn strømbryteren.

Bilde 5

Tilkobling av skjøteledning

1. Påse at skjøteledningen ikke er koblet til strømnettet.
2. Lag en løkke av 20 – 25 cm av skjøteledningen og tre den gjennom hullet på håndtaket.

3. Fest løkken i kroken (se bilde 6).

4. Koble gresstrimmerens stikkontakt til skjøteledningen.

5. Plugg så skjøteledningen til et vegguttak når du bruker trimmeren.

• Start gresstrimmeren og sørg for at den har kommet opp i turtall før den føres bort til gresset du skal slå.
• Klipp ikke fuktig gress.
  • Rengjør dekselet etter bruk.

Vedlikehold

Skifte av tråd

Når du skal løsne på trådkassetten, hold med den ene hånden på den rifflede delen og med den andre hånden vrir du trådkassetten moturs til trådkassetten kan løftes av. Hold rett på fjæren som sitter i sentrum så den ikke forsvinner. Trådkassetten kan nå tas fra hverandre (se bildene 7 og 8).

Bilde 7 Bilde 8

Fjern resten av skjæretråden som sitter igjen i kassetten.

Bruk tråd med dim. ∅1,6 mm. Ta ut midten av skjæretråden og monter den i sporet på trådkassetten (se bilde 9).

Bilde 9 Bilde 10

Vikle de to trådhalvdelene opp på trådkassetten (se bilde 10).

Bilde 11 Bilde 12

Lås de to skjærtrådene rett ovenfor hverandre med hjelp av sporene i kassetten (se bilde 11).

Monter den hvite plastringen rundt trådkassetten og dra ut de to skjærtrådene i øvre respektive nedre sporet i plastringen (se bilde 12).

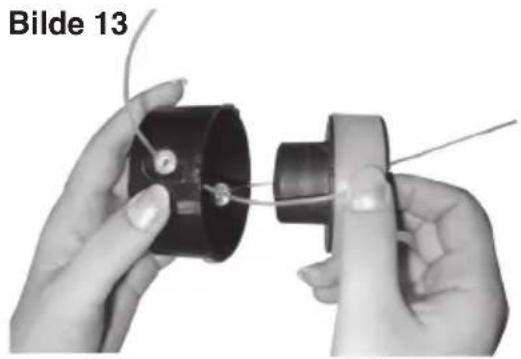

Tre skjærtrådene gjennom hvert sitt hull i dekselet og sett så kassetten på plass i dekselet (se bilde 13).

Plasser fjæren i sentrum av kassetten igjen og før trådkassetten med fjæren mot gresstrimmeren. Trykk mot samtidig som trådkassetten vris medurs.

For å kontrollere at trådkassetten løper som den skal, trykk inn sentrum på spolen og trekk samtidig i endene på tråden. Den skal løpe lett.

Start gresstrimmeren ved å følge tidligere anvisning, "Å starte trimmeren".
