Tuotetyyppi	Akkukäyttöinen ruohotrimmeri
Merkki	Cotech
Malli	GT 18
Akku	LXC 18 V / 2 Ah Litiumioni
Kuormittamaton nopeus	8000 min⁻¹
Käyttöaika	25–40 minuuttia
Leikkaushalkaisija	230 mm
Langan halkaisija	1.2 mm
Paino (akun kanssa)	2 kg
Laturin syöttö	230 V AC, 50 Hz, 75 W
Laturin lähtö	18 V DC, 2.5 A
Latausaika	40 minuuttia
Äänenpainetaso	72 dB(A) (K=3 dB)
Äänitehotaso	93 dB(A) (K=3 dB)
Tärinä (takakahva)	6.531 m/s² (K=1.5 m/s²)
Tärinä (etukahva)	6.764 m/s² (K=1.5 m/s²)
Turvaominaisuudet	Ylikuormitussuoja, ylikuumenemissuoja, alijännitesuoja
Säädettävä kahva	Teleskooppivarsi lukitusnupilla
Trimmerin pään säätö	5 kulmaa (painike) + 3 kiertoa (salpa)
Mukana toimitetut lisävarusteet	Turvasuojus, reunaleikkauspyörä, etukahva, akkulaturi (malleille 18-4632 & 31-1325-1)

Usein kysytyt kysymykset - GT 18 Cotech

Kuinka lataan akun?

Irrota akku trimmeristä ja kytke laturi seinäpistorasiaan. Aseta akku laturiin. Vihreä LED palaa ja punainen LED vilkkuu kerran sekunnissa latauksen aikana. Täyteen ladattuna molemmat LEDit palavat tasaisesti vihreinä ja punaisina. Latausaika on noin 40 minuuttia.

Kuinka vaihdan trimmerin langan?

Avaa trimmerin pää kiertämällä pohjakantta vastapäivään. Poista kela ja jousi. Aseta jousi päähän leveä pää alaspäin. Pujota uusi lanka kelan lovien läpi jättäen noin 15 cm päät. Aseta kela jousen päälle, pujota päät pään reikien läpi ja asenna kansi takaisin kiertämällä myötäpäivään. Lopuksi kierrä ylimääräinen lanka takaisin kelalle kääntämällä vastapäivään, kunnes jäljellä on noin 5–6 cm.

Mitä teen, jos trimmeri ei käynnisty?

Tarkista, että akku on täyteen ladattu ja oikein asetettu. Varmista, että turvakytkin on painettuna ennen liipaisimen painamista. Jos akku on liian kuuma tai kylmä, anna sen palautua huoneenlämpöiseksi. Tarkista myös mahdolliset näkyvät vauriot tai tukokset. Jos se ei vieläkään käynnisty, katso käyttöoppaan vianetsintäosiota.

Voinko käyttää trimmeriä märissä olosuhteissa?

Ei, ruohotrimmeriä ei saa altistaa sateelle tai kosteudelle. Se ei ole vedenpitävä, ja sen käyttö märissä olosuhteissa lisää sähköiskun tai vaurion riskiä. Käytä aina kuivalla säällä ja vältä märkää ruohoa.

Kuinka säädän trimmerin pään kulmaa?

Pidä vapautuspainiketta (osa 4 käyttöohjeessa) ja siirrä trimmerin pää yhteen 5 kiinteästä kulma-asennosta. Vapauta painike, kun haluttu kulma on saavutettu. Kiertoa varten liu'uta jousikuormitteinen salpa (osa 5) eteenpäin päätä kohti, kierrä pää yhteen 3 kiinteästä asennosta ja vapauta salpa.

Mitä turvavarusteita minun tulisi käyttää?

Käytä aina suojalaseja, tukevia kenkiä, pitkiä housuja ja käsineitä. Kuulosuojaimia suositellaan myös. Pidä sivulliset ja lemmikit vähintään 5 metrin etäisyydellä trimmeriä käytettäessä.

Kuinka säilytän trimmerin ja akun?

Säilytä trimmeri turvallisessa, kuivassa paikassa poissa lasten ulottuvilta. Irrota akku säilytystä varten. Säilytä akkua lämpötilassa 0–40 °C. Pitkäaikaista säilytystä varten lataa akku täyteen vähintään 6 kuukauden välein.

Miksi trimmeri pysähtyy käytön aikana?

Trimmeri voi pysähtyä ylikuormitussuojan (esim. paksua ruohoa leikattaessa) tai ylikuumenemissuojan vuoksi. Kummassakin tapauksessa vapauta liipaisin, odota muutama sekunti ja käynnistä uudelleen. Jos se ei käynnisty, anna työkalun jäähtyä kokonaan. Myös akun jännite voi olla alhainen – lataa se.

Voinko käyttää metallisia leikkuulankoja?

Ei, älä koskaan kiinnitä metallisia leikkuulankoja tähän ruohotrimmeriin. Käytä vain suositeltua nailonlankaa, jonka halkaisija on 1,2 mm. Metallilangat voivat vahingoittaa trimmeriä ja aiheuttaa vammoja.

Kuinka puhdistan ja huollan trimmeriä?

Irrota aina akku ennen puhdistusta. Käytä pehmeää harjaa tai liinaa ulkopinnan puhdistamiseen – älä käytä vettä, liuottimia tai kiillotetta. Poista säännöllisesti ruoho ja roskat moottorin tuuletusraoista. Tarkista virtaliipaisin ja turvakytkin vaurioiden varalta ennen jokaista käyttöä.

KÄYTTÖOHJE GT 18 Cotech

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet

www.clasohlson.fi

Osoite Clas Ohlson Oy, Maistraatinportti 4 A, 00240 HELSINKI

UNITED KINGDOM

Customer Service contact number: 020 8247 9300

e-mail: [e-mail]

Internet

www.clasohlson.co.uk

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten.

Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot kannen sisäpuolella).

Sisällysluettelo

Turvallisuus....46

Yleisiä turvallisuusohjeita – EN 60745-1 ...... 46

Ruohotrimmerin turvallisuusohjeita 49

Ruohotrimmerin symbolien selitykset....50

Tuotekuvaus....51

Asennus....52

Kahva 52

Suoja 53

Välirengas 53

Lataaminen....53

Akun lataaminen 53

Ylikuormitus ja ylikuormitussuoja ....54

Käyttö 55

Asetukset 55

Trimmerin käynnistäminen 55

Puhdistaminen....56

Siiman vaihtaminen 56

Vianhakutaulukko 58

Kierrättäminen....58

Tekniset tiedot 58

Ruohotrimmeri 58

Laturi....58

Turvallisuus

Yleisiä turvallisuusohjeita – EN 60745-1

Sähkökäyttöisten käsityökalujen yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen.

SÄÄSTÄ NÄMÄ OHJEET.

Varoitustekstin termi "sähkökäyttöinen käsityökalu" tarkoittaa verkkovirralla tai akulla toimivaa käsityökalua.

1) Työtilat
a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat lisäävät onnettomuusriskiä.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät voivat aiheuttaa laitteen hallinnan menettämisen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta pistoketta millään tavalla. Älä käytä sovitinta maadoitettujen sähkökäyttöisten käsityökalujen kanssa. Sähköiskun vaara vähenee, kun pistokkeita ei muuteta ja laite liitetään oikeanlaiseen pistorasiaan.

b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, liettä tai jääkaappia. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.

c) Älä altista sähkökäyttöistä käsityökalua sateelle äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.

d) Käsittele virtajohtoa varoen. Älä kanna laitetta virtajohdosta äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Virtajohdon vioittuminen tai sotkeutuminen lisää sähköiskun vaaraa.

e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.

f) Jos sähkökäyttöistä käsityökalua on pakko käyttää kosteassa ympäristössä, liitä laite pistorasiaan vikavirtasuojakytkimen kautta. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole huolellinen ja käytä tervettä järkeä, kun työskentelet sähkökäyttöisellä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, jos olet väsynyt tai päihteiden, lääkkeiden tai alkoholin vaikutuksen alainen. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen vähentää loukkaantumisvaaraa.
c) Vältä laitteen tahatonta käynnistystä. Varmista, että virtakytkin on OFF-asennossa, ennen kuin liität pistokkeen pistorasiaan, liität akun laitteeseen tai nostat/kannat sähkökäyttöistä käsityökalua. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa ON-asennossa.
d) Poista kaikki huoltotyökalut/avaimet, ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen työkalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.
e) Älä kurota liian pitkälle työskennellessäsi. Varmista, että seisot tukevasti ja tasapainossa työn jokaisessa vaiheessa. Näin hallitset sähkökäyttöisen käsityökalun paremmin yllättävissä tilanteissa.
f) Käytä työskentelyyn sopivia vaatteita. Älä pidä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla koneen liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.
g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Sen käyttö vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä vain sellaista sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn hyvin ja turvallisesti oikealla nopeudella.

b) Älä käytä sähkökäyttöistä käsityökalua, jos virtakytkin ei toimi. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.

c) Irrota pistoke pistorasiasta tai poista akku ennen sähkökäyttöisen käsityökalun säätämistä tai varusteiden vaihtamista ja ennen työkalun laittamista säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.

e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä, ja että sähkökäyttöisessä käsityökalussa ei ole muita laitteen toimintaan vaikuttavia seikkoja. Vioittuneet osat tulee korjata ennen laitteen käyttöä. Monet onnettomuudet johtuvat siitä, että sähkökäyttöistä käsityökalua ei ole huollettu.
f) Pidä leikkaavat osat terävinä ja puhtaina. Terätyökalun hallinta on helpompaa, kun se on oikein huollettu ja sen terät ovat teräviä.
g) Käytä sähkökäyttöistä käsityökalua ja sen varusteita näiden ohjeiden mukaisesti. Ota myös huomioon työskentelyolosuhteet ja suoritettava työ.

Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Akkukäyttöisen sähkökäsityökalun käyttäminen ja käsitteleminen

a) Lataa ainoastaan valmistajan suosittelemalla laturilla. Toisentyyppiselle akulle tarkoitettu laturi saattaa aiheuttaa palovaaran.
b) Käytä akkukäyttöisen käsityökalun kanssa vain siihen sopivaa akkua. Muiden akkujen käyttäminen aiheuttaa palo- ja loukkaantumisvaaran.
c) Kun akkua ei käytetä, se tulee pitää poissa metalliesineiden, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien läheisyydestä, jotta ne eivät aiheuta oikosulkua. Akun napojen joutuminen oikosulkuun saattaa aiheuttaa palovamman tai tulipalon.
d) Jos akkua ei käsitellä varoen, siitä voi vuotaa nestettä. Vältä kontaktia akkunesteen kanssa. Jos joudut kosketuksiin akkunesteen kanssa, huuhtele kohta vedellä. Jos nestettä joutuu silmiin, hakeudu lääkäriin. Akusta vuotava neste saattaa aiheuttaa ärsytystä tai palovammoja.
6) Huolto
a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö, ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Ruohotrimmerin turvallisuusohjeita

• Henkilöt (mukaan lukien lapset), joilla on fyysisiä tai psyykkisiä rajoitteita, tai joilla ei ole riittävästi kokemusta/taitoja ruohotrimmerin käytöstä sekä vaaroista, eivät saa käyttää ruohotrimmeriä, mikäli mukana ei ole henkilöä, joka ohjaa ruohotrimmerin käytössä ja vastaa käyttäjän turvallisuudesta.
• Älä anna lasten käyttää tai leikkiä ruohotrimmerillä. Säilytä ruohotrimmeriä lasten ulottumattomissa.
• Käytä tukevia kenkiä, pitkälahkeisia housuja, sekä suojalaseja ja käsineitä.
• Pidä sivulliset riittävän kaukana ruohotrimmeristä.
• Varmista, että lähellä ei ole lapsia tai eläimiä. Kivet ja muut esineet saattavat lennähtää ruohotrimmeristä. Sammuta ruohotrimmeri välittömästi, mikäli lapsia, aikuisia tai eläimiä tulee alle viiden metrin etäisyydelle ruohotrimmeristä.
• Ruohotrimmeriä käytettäessä tulee olla riittävän valoisaa.
• Jos ruohotrimmeri altistuu iskuille tai kolhuille, se tulee korjata ennen käyttöä. Ruohotrimmeriä ei saa käyttää, jos trimmerin pää ei ole kunnolla kiinni tai jos se on vioittunut.
• Tarkasta ruohotrimmeri ennen käyttöä.
• Suojien tulee olla aina asennettuina, kun ruohotrimmeriä käytetään. Ruohotrimmeriä ei saa käyttää, mikäli suojat ovat vioittuneet.
• Tarkasta ennen käyttöä, että työskentelyalueella ei ole kiviä, sähköjohtoja tai muita vieraita esineitä.
• Pidä ruohotrimmeristä kunnolla kiinni. Pidä kiinni molemmista kahvoista.
• Älä asenna metallista leikkuuosaa.
• Pidä trimmerin päässä olevat moottorin ilmanvaihtoaukot puhtaina. Poista mahdolliset lehdet ja ruoho.
• Terä pyörii vielä moottorin sammuttamisen jälkeen. Odota, että trimmeri on pysähtynyt kokonaan, ennen kuin alat esim. huoltaa sitä.
• Ruohotrimmeriä ei saa altistaa sateelle tai kosteudelle.
• Varmista ennen käyttöä, että tiedät kuinka kaikki säätimet ja asetukset toimivat.
• Pidä kädet ja jalat loitolla trimmerin päästä ja siimasta erityisesti moottoria käynnistettäessä.
• Ole varovainen säätäessäsi trimmerin siimaa. Älä käynnistä moottoria ennen kuin pidät ruohotrimmeristä kunnolla kiinni.
• Ruohotrimmerissä saa käyttää ainoastaan valmistajan suosittelemia lisälaitteita.
• Irrota akku aina ennen ruohotrimmerin säätöä ja huoltoa sekä silloin, kun ruohotrimmeriä ei käytetä.
• Varmista, että seisot tukevasti, kun käytät ruohotrimmeriä.
• Älä suuntaa ruohotrimmeriä kiinteisiin esineisiin trimmerin pää pyöriessä. Kiinteät esineet saattavat vahingoittaa trimmerin päätä.
• Älä yritä pysäyttää trimmerin päätä käsillä tai jaloilla. Anna trimmerin pään pysähtyä ilman pysäyttämistä.
• Älä käytä ruohotrimmeriä sorateiden tai muiden vastaavien paikkojen läheisyydessä, joissa on sinkoilevien kivien vaara.

Ruohotrimmerin symbolien selitykset

Yleisiä varoituksia riskitekijöistä.

Älä altista ruohotrimmeriä sateelle tai kosteudelle.

Pidä muut ihmiset riittävän kaukana laitteesta.

Tuotekuvaus

18-4632, 31-1325-1 Pakkaukseen sisältyy 18 V:n akku ja laturi. 31-1326 Pakkaukseen ei sisälly 18 V:n LXC-akkua eikä laturia.

Kuvan ruohotrimmeri on asennettu. Osia 2 ja 3 ei ole asennettu toimitusvaiheessa.

1. Trimmerin leikkuupää.
2. Välirengas.
3. Suojus.
4. Trimmerin leikkuupään kulman säädön lukitsin (5 eri asentoa).
5. Trimmerin leikkuupään asennon lukitsin (3 eri asentoa). Paina lukitsinta kohti trimmerin leikkuupäätä.
6. Teleskooppivarsi.
7. Lukitsin teleskooppivarren pituuden säätämiseksi. Avaa kääntämällä myötäpäivään ja lukitse kääntämällä vastapäivään.
8. Säädettävä etukahva.
9. LXC-akun akkupidike (akku sisältyy ainoastaan malliin 18-4632 ja 31-1325-1).
10. [⏻] Virtakytkin.
11. Turvalukitsin tahattoman käynnistymisen estämiseksi. Käynnistä ruohotrimmeri painamalla turvalukitsinta ja virtakytkintä samanaikaisesti.

Asennus

Huom.! Jos ruohotrimmerissä on akku, irrota se.

Huom.! Ruohotrimmerin teleskooppivarsi on painettu sisään toimitusvaiheessa, jotta se veisi vähemmän tilaa. Kun teleskooppivartta pidennetään ensimmäisen kerran, se napsahtaa uuteen lyhimpään päätyasentoon. Tämän jälkeen teleskooppivartta ei voi enää lyhentää takaisin kuljetuspituuteen.

Kokoontaitettu kuljetusvaiheessa Lyhin pituus sen jälkeen, kun

teleskooppivarsi on pidennetty kuljetuspituudesta

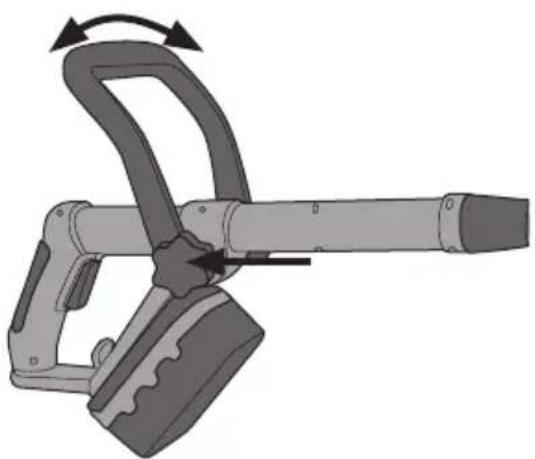

Kahva

Aseta kahva ruohotrimmeriin (kahvan voi taivuttaa eteen- tai taaksepäin. Kiristä kirstimellä.

1. Paina suoja (3) trimmerin leikkuupään (1) uraan.
2. Ruuvaa suoja kiinni trimmerin leikkuupäähän mukana tulevalla ruuvilla.

Huom.! Käsittele suojaa varoen; suojan sivussa on erittäin terävä terä (nuolen kohdalla).

Välirengas

Pakkaukseen kuuluu välirengas (2).

Välirenkaassa on kaksi osaa, jotka painetaan trimmerin leikkuupään ympärille.

Välirengasta käytetään reunojen trimmaamiseen.

Akun suositeltu lataus- ja säilytyslämpötila: 0–40 °C.

1. Irrota akku painamalla akun lukitusta ja vetämällä akku pois. Jos akku on kuumentunut erittäin paljon esim. kovasta kuormituksesta johtuen, anna sen jäähtyä ennen latausta.
2. Liitä laturin pistoke verkkopistorasiaan. Vihreä merkkivalo syttyy muutaman sekunnin kuluttua.
3. Laita akku laturiin. Vihreä merkkivalo palaa vilkkumatta ja punainen merkkivalo vilkkuu kerran sekunnissa latauksen aikana. (Mikäli akku on täynnä, kun se laitetaan laturiin, vihreä merkkivalo palaa, mutta akku ei lataudu.)
4. Kun akku on ladattu, paina akun lukitsinta ja irrota akku laturista.

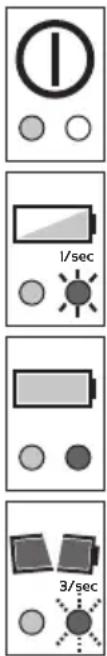

Kiinteä vihreä valo ja sammutettu punainen valo:

Laturi on liitetty verkkovirtaan, lataus ei ole käynnissä.

(Jos laturiin liitetään ladattu akku, mitään ei tapahdu.)

Kiinteä vihreä valo ja kerran sekunnissa vilkkuva punainen valo:

Lataus on käynnissä.

Kiinteä vihreä valo ja kiinteä punainen valo:

Akku on ladattu täyteen.

Kiinteä vihreä valo ja kolme kertaa sekunnissa vilkkuva punainen valo:

Akkuvika

Ylikuormitus ja ylikuormitussuoja

Koneessa/akussa on erilaisia suojatoimintoja koneen ja akun suojaamiseksi.

• Lyhytaikaisen korkean kuormituksen aikana ylikuormitussuoja saattaa sammuttaa koneen/akun. Ylikuormitussuoja palautuu itsestään. Vapauta virtakytkin ja odota muutaman sekunnin ajan. Varmista, että terä ei osu mihinkään ja käynnistä se uudelleen. Kone toimii taas normaalisti.
• Pitkäaikaisen kovan kuormituksen sattuessa ylikuormitussuoja saattaa sammuttaa koneen/akun. Suoja palautuu itsestään, mutta konetta ei voi käynnistää, ennen kuin sen lämpötila on laskenut turvalliselle tasolle. Anna koneen/akun jäähtyä, ennen kuin yrität käynnistää sen uudelleen. Vältä suoraa auringonvaloa, sillä se saattaa myös kuumentaa konetta liikaa.
• Akussa on alijännitesuojaus, mikä sammuttaa koneen, jos akku tyhjenee. Alijännitesuoja sammuttaa koneen automaattisesti, minkä jälkeen akku tulee ladata uudelleen.

Käyttö

Asetukset

1. Säädä ruohotrimmerin teleskooppikahva (6) sopivan pituiseksi. Avaa lukitsin (7) kiertämällä sitä myötäpäivään, säädä sopiva pituus ja sulje lukitsin kiertämällä vastapäivään.

1. Säädä trimmerin leikkuupään kulmaa painamalla painiketta (4) ja valitsemalla jokin viidestä asennosta. Päästä painike, kun leikkuupää on sopivassa asennossa.

1. Trimmerin leikkuupään voi taittaa kolmeen eri asentoon. Paina lukitsinta (5) eteenpäin kohti trimmerin leikkuupäätä, kierrä sopivaan asentoon ja päästä lukitsin.

Trimmerin käynnistäminen

1. Pidä takakahvan turvalukitsinta (11) painettuina.
2. Käynnistä moottori painamalla virtakytkintä (10).
3. Pysäytä moottori vapauttamalla virtakytkin.

Puhdistaminen

Huom.! Poista akku aina ennen ruohotrimmerin huoltoa tai kuljetusta.

Siiman vaihtaminen

1. Avaa trimmerin leikkuupää kiertämällä alapuolen "kantta" vastapäivään ja irrottamalla se, jonka jälkeen siimakasetin voi irrottaa. Varo, että siimakasetin ja jousen alla oleva jousi ei putoa.

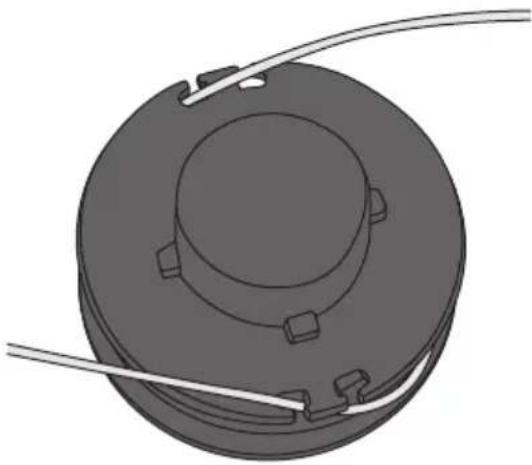

1. Varmista, että uuden siimakasetin siimat ovat siimakasetin urissa, ja että siimat ovat noin 15 cm:n pituiset.

1. Aseta jousi leikkuupäähän siten, että jousen leveä osa on kohti leikkuupäätä ja kapea osa kohti siimakasettia.

1. Pujota siimakasetin siimat leikkuupään reikien läpi ja laita siimakasetti leikkuupäähän.

1. Vedä hieman molemmista siimoista, jotta molemmat siimat irtoavat siimakasetin urista.

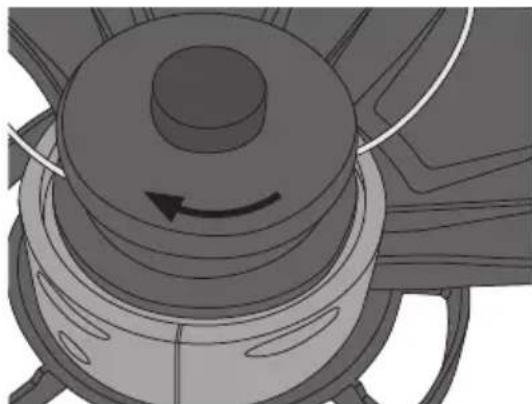

1. Jos siimakasetin ulkopuolella on liikaa siimaa, kierrä siimakasettia vastapäivään, kunnes siimakasetin ulkopuolella on noin 5–6 cm siimaa.

2. Laita takaisin paikoilleen alaosan "kansi", jossa on bajonettikiinnitys. Paina ja kierrä sitä samanaikaisesti myötäpäivään kunnes se pysähtyy.

Huom.! Käytä suojalaseja ja varmista, että ruohotrimmerin läheisyydessä ei ole ihmisiä tai eläimiä, kun käynnistät ruohotrimmerin siimanvaihdon jälkeen. Suojan terä leikkaa ylimenevän siiman poikki, jolloin se saattaa lennähtää voimalla.

• Tarkasta säännöllisesti, että moottoriakselin ympärillä ei ole ruohoa, oksia ym.
• Tarkasta ennen jokaista käyttökertaa, että virtakytkin ja turvalukitsimet ovat kunnossa ja toimivat virheettömästi.
• Puhdista ruohotrimmeri pehmeällä harjalla tai liinalla. Älä käytä puhdistukseen vettä, liuotinaineita tai kiillotusaineita.
• Poista säännöllisesti kaikki lika. Puhdista erityisesti moottorin tuuletusaukot trimmerin leikkuupäässä.
• Säilytä ruohotrimmeriä kuivassa ja turvallisessa paikassa lasten ulottumatomissa.
• Akun säilytyslämpötila on 0–40 °C.
• Jos akkua ei käytetä pitkään aikaan, se tulee ladata täyteen vähintään kuuden kuukauden välein.

Vianhakutaulukko

Ongelma Toimenpiteet
Ruohotrimmeri ei käynnisty. •	Akku on tyhjä tai sitä ei ole asennettu oikein.
Akun kesto on heikko. • Akkua ei ole ladattu täyteen.• Vaihda akku.
Akku ei lataudu. • Akku ei ole oikein paikallaan laturissa.• Akun tai laturin kontaktipinnat ovat likaiset.• Virtajohto ei ole kunnolla pistorasiassa.• Pistorasiassa ei ole virtaa.• Laturi tai sen virtajohto on vioittunut.• Muuntaja on vioittunut.• Vaihda akku.

Kierrättäminen

Kierrätä ruohotrimmeri asianmukaisesti, kun poistat sen käytöstä.

Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Tekniset tiedot

Ruohotrimmeri

Akku LXC 18 V/2 Ah:n litiumioniakku

Kuormittamaton kierrosluku 8000 kierr./min

Käyttöaika 25–40 min

Leikkuuhalkaisija 230 mm

Siiman halkaisija 1,2 mm

Äänenvoimakkuus LpA 72 dB (A), K: 3 dB

LwA 93 dB (A), K: 3 dB

Tärinä Taaempi kahva 6,531 m/s², K: 1,5 m/s²

Etummainen kahva 6,764 m/s², K: 1,5 m/s²

Paino akun kanssa 2 kg

Laturi

Tulojännite 230 V AC 50 Hz, 75 W

Lähtöjännite 18 V DC

Latauksen lähtövirta 2,5 A

Latausaika 40 min

Rasentrimmer GT18

Art.Nr. 18-4632 Modell DCGT102B-UK 31-1325-1 DCGT102B 31-1326 DCGT102

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
