Produkttyp	Rasenmäher
Marke	Cotech
Modell	900 W
Leistung	900 W
Spannung	230 V ~ 50 Hz
Schnittbreite	35 cm (ca.)
Schnitthöhenverstellung	Zentralhebel, 20-75 mm (ca.)
Fassungsvermögen Grasfangbehälter	45 L (ca.)
Gewicht	13 kg (ca.)
Abmessungen (L x B x H)	50 x 40 x 30 cm (ca.)
Sicherheitsmerkmale	Sicherheitsschalter, Griffverriegelung, Messerbremse
Wartung	Nach jedem Gebrauch reinigen, Messer regelmäßig prüfen und schärfen
Ersatzteile erhältlich	Ersatzmesser, Riemen, Grasfangbehälter
Reparierbarkeit	Selbstreparatur mit einfachem Werkzeug möglich

Häufig gestellte Fragen - 900 W Cotech

Wie montiere ich den Rasenmäher?

Der Zusammenbau umfasst in der Regel das Anbringen des Griffs, des Grasfangbehälters und der Sicherheitsverriegelung. Beachten Sie die Schritt-für-Schritt-Anleitung im Handbuch.

Was ist die richtige Schnitthöhe für meinen Rasen?

Für die meisten Rasentypen beginnen Sie mit einer mittleren Höhe (ca. 40 mm) und passen Sie nach Bedarf an. Vermeiden Sie es, mehr als ein Drittel des Grashalms auf einmal zu schneiden.

Wie pflege ich das Rasenmähermesser?

Trennen Sie das Gerät vom Stromnetz, entfernen Sie dann das Messer. Schärfen Sie es mit einer Feile oder ersetzen Sie es, wenn es beschädigt ist. Balancieren Sie das Messer nach dem Schärfen.

Kann ich ein Verlängerungskabel verwenden?

Ja, verwenden Sie ein geeignetes Außenverlängerungskabel mit dem richtigen Querschnitt (z. B. 1,5 mm²). Achten Sie darauf, dass es vollständig abgewickelt ist, um Überhitzung zu vermeiden.

Was soll ich tun, wenn der Mäher übermäßig vibriert?

Übermäßige Vibration deutet oft auf ein loses Messer, ein unausgeglichenes Messer oder Fremdkörper hin. Überprüfen und ziehen Sie das Messer fest, reinigen Sie die Unterseite.

Wie reinige ich den Rasenmäher nach dem Gebrauch?

Ziehen Sie den Stecker des Mähers, verwenden Sie dann eine weiche Bürste oder ein Tuch, um Grasschnitt zu entfernen. Vermeiden Sie Wasser im Motorgehäuse.

Ist der Grasfangsack leicht zu entleeren?

Ja, der Grasfangsack ist mit einem Schnellverschluss ausgestattet, der ein einfaches Entleeren ermöglicht. Reinigen Sie ihn regelmäßig, um Verstopfungen zu vermeiden.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie immer festes Schuhwerk und lange Hosen. Halten Sie Kinder und Haustiere fern. Trennen Sie das Gerät vor der Reinigung oder Wartung vom Stromnetz.

Wie lagere ich den Rasenmäher?

Lagern Sie ihn an einem trockenen, überdachten Ort. Klappen Sie den Griff wenn möglich ein, und stellen Sie sicher, dass der Mäher sauber ist, um Rost zu vermeiden.

Wo finde ich Ersatzteile?

Ersatzteile wie Messer, Riemen und Säcke sind in den meisten Baumärkten oder online erhältlich. Überprüfen Sie die Modellnummer (900 W) auf Kompatibilität.

BEDIENUNGSANLEITUNG 900 W Cotech

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.

Original Bedienungsanleitung

Electric Lawnmower

ART.NO 18-4457 MODEL 900 W-UK 31-5248 900 W

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Adressen siehe Rückseite).

Sicherheitshinweise

Warnung

Bedienungsanleitung durchlesen

CE-Kennzeichnung

Doppelisolierung

Um elektrischen Schlag zu vermeiden, den Rasen nicht bei Regenwetter mähen. Das Gerät nicht draußen im Regen stehen lassen.

Das Messer dreht sich nach dem Abschalten noch eine Weile weiter.

Warnung vor scharfen Schneiden. Das Messer dreht sich nach dem Abschalten noch eine Weile weiter. Vor Pflege und Wartung stets das Gerät abschalten und den Netzstecker ziehen.

Zuschauer vom Gerät fernhalten.

Das Netzkabel von den rotierenden Messern fernhalten.

Allgemeine Sicherheitshinweise

• Das Gerät ist nur dann für Kinder ab 8 Jahren oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, bzw. mangelnder Erfahrung/Wissen geeignet, wenn diese in die sichere Handhabung eingeführt worden sind und Risiken und Gefahren der Benutzung verstehen.
• Kein Kinderspielzeug. Reinigung und Wartung darf von Kindern nur unter Aufsicht eines Erwachsenen durchgeführt werden.
• Das Gerät ist nur für die in dieser Bedienungsanleitung beschriebene Benutzung geeignet.
• Der Benutzer ist stets für Unfälle und Gefahren, die andere Menschen oder deren Eigentum betreffen, verantwortlich.
• Um Stromschläge oder Feuer zu vermeiden, das Netzkabelbei Beschädigung nur vom Hersteller, seinem Kundendienst oder qualifiziertem Fachpersonal austauschen lassen.
• Das Gerät an eine mit einer Fehlerstrom-Schutzeinrichtung (RCD) abgesicherte Steckdose anschließen (Ansprechstrom 30 mA).
• Bei Müdigkeit oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten das Gerät nicht bedienen.

Sicherheitshinweise vor der Inbetriebnahme

• Die komplette Bedienungsanleitung vollständig durchlesen.
- Das Gerät nicht von Kindern oder von Personen, die sich nicht mit der Bedienungsanleitung vertraut gemacht haben, benutzen lassen. Bitte die örtlichen Bestimmungen zu evtl. Altersgrenzen für die Benutzung beachten.
- Das Gerät nicht bedienen wenn sich Zuschauer, vor allem Kinder oder Haustiere, in der Nähe befinden.
- Immer geeignetes festes Schuhwerk und geeignete lange Hosen tragen. Einen Rasenmäher niemals barfuß oder mit Sandalen betreiben.
- Bei der Arbeit niemals lose sitzende Kleidung oder Kleidung mit lose hängenden Riemen oder Bändern benutzen.
- Vor dem Gebrauch die Arbeitsfläche nach kleinen Steinen, Glasscherben etc. absuchen und diese falls vorhanden entfernen.
- Vor der Arbeit sicherstellen, dass der Rasenmäher vollständig ist, keine Teile beschädigt sind und alles ordnungsgemäß funktioniert.
- Sicherstellen, dass alle verwendeten Kabel komplett und unbeschädigt sind. Die Kabel direkt am Rasenmäher (vom Netzanschluss bis zum Motor) überprüfen.
- Das Gerät niemals benutzen, wenn ein Kabel oder Stecker beschädigt sind.
- Vor der Inbetriebnahme sicherstellen, dass alle Schrauben und Bolzen fest sitzen und alle Schutzvorrichtungen montiert wurden.

Sicherheitshinweise zur Bedienung

• Das Gerät ist nur für den Hausgebrauch vorgesehen.
• Das Gerät nur bei Tageslicht oder guter Beleuchtung benutzen.
• Das Gerät nur an eine mit Fehlerstrom-Schutzeinrichtung (RCD) abgesicherte Schuko-Steckdose mit 230–240 V, 50 Hz anschließen (Ansprechstrom 30 mA).
• Kein feuchtes Gras schneiden.
• Das Gerät immer ruhig führen und nicht zu schnell schieben.
• Beim Mähen an Hängen/Gefällen immer extra Vorsicht walten lassen.
• Bei Neigungen immer entlang dem Gefälle arbeiten, niemals auf- und abwärts.
• Beim Wechsel der Richtung an Gefällen immer sehr vorsichtig sein.
• Steile Gefälle grundsätzlich niemals bearbeiten.
• Besonders vorsichtig vorgehen, wenn das Gerät im Rückwärtsgang bzw. auf den Körper zu bewegt wird.
• Das Gerät ausschalten und den Netzstecker ziehen bevor die Maschine über andere Flächen als Rasen transportiert wird (z. B. Kieswege oder Auffahrten).
• Das Gerät niemals betreiben, wenn ein Teil des Gehäuses beschädigt ist. Das Gerät nicht ohne den montierten Auffangbehälter verwenden.
• Sicherstellen, dass das Gerät beim Starten sicher auf allen vier Rädern steht. Hände und Füße vom Gehäuse und dem rotierenden Messer fernhalten.
• Das Gerät während zwischenzeitlichen Arbeitspausen immer ausschalten und den Netzstecker ziehen.
• Das Gerät zum Entleeren des Auffangbehälters, zur Reinigung u. Ä. immer ausschalten und den Netzstecker ziehen.
• Trifft das Gerät auf einen Fremdkörper sofort ausschalten und den Netzstecker ziehen. Das Gerät und das Messer überprüfen und eventuelle Schäden vor dem erneuten Start reparieren.
• Bei ungewöhnlichen Erschütterungen oder Geräuschen das Gerät sofort ausschalten und das Netzkabel ziehen. Bevor die Arbeit wieder aufgenommen wird, das Messer untersuchen, alle Schrauben festziehen und eventuelle Schäden reparieren.
• Beim Mähen immer besonders auf das Netzkabel achten. Sicherstellen, dass das Netzkabel nicht mit dem Rasenmäher oder dessen Messer in Kontakt kommt.

Produktbeschreibung

1. Kabelklemme
2. Griff (Unterteil)
3. Flügelmutter
4. Kabel zum Motor
5. Griff (Oberteil)
6. Anschluss für Netzkabel
7. Halterung für Bedienelemente und Kabelanschluss
8. Sicherheitsschalter
9. Starthebel
10. Kabelhalterung
11. Tragegriff des Auffangbehälters
12. Schutzklappe
13. Auffangbehälter
14. Halterung für das Griffunterteil

Montage

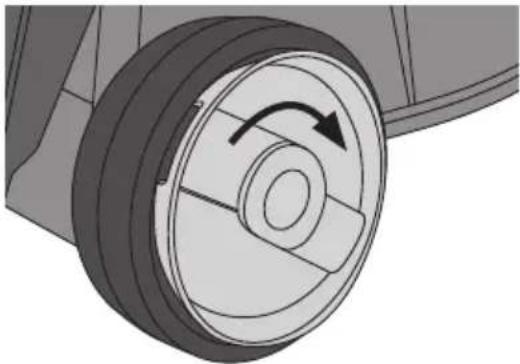

Räder

1. Die Räder in der gewünschten Position montieren. Die jeweilige Position dient zur Einstellung der Schnitthöhe. Sicherstellen, dass alle Räder in der gleichen Position montiert werden.

1. Die Räder durch drehen der Radkappe festschrauben.

Griff

1. Das Unterteil des Griffes in die Halterung stecken.

1. Mit den mitgelieferten Schrauben befestigen.

1. Das Oberteil des Griffes an das Unterteil bringen und mit den mitgelieferten Schrauben und Flügelmuttern festschrauben.

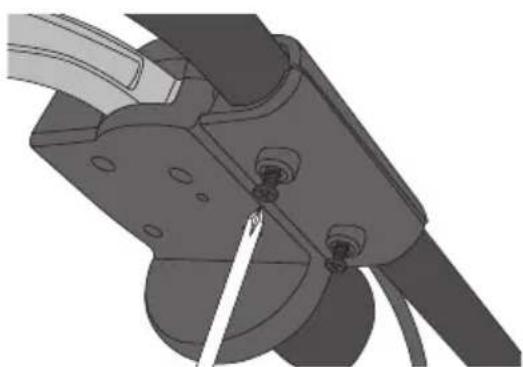

Halterung für Bedienelemente und Kabelanschluss

1. Die Stifte der Halterung in die dafür vorgesehenen Löcher am Oberteil des Griffes stecken.

1. Die Halterung umklappen und mit den mitgelieferten Schrauben festschrauben.

2. Das Kabel zum Motor mit den Klemmen befestigen.

Auffangbehälter

1. Den Auffangbehälter zusammenfügen und darauf achten, dass die Steckverschlüsse einrasten.

2. Die Schutzklappe aufklappen und den Auffangbehälter einhängen.

- Achtung: Vor der Benutzung sicherstellen, dass alle Kabel und Stecker unbeschädigt sind.

- Das Netzkabel an eine mit Fehlerstrom-Schutzeinrichtung (RCD) abgesicherte Schuko-Steckdose mit 230-240 V, 50 Hz anschließen (Ansprechstrom 30 mA).

- Nur Verlängerungskabel, die für den Außenbereich zugelassen sind, verwenden.

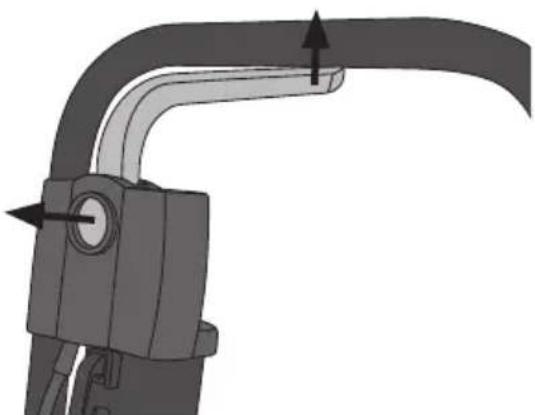

Starten

1. Das Netzkabel an den Anschluss am Rasenmäher anschließen und unbedingt in der Kabelhalterung am Griff befestigen.

1. Den Sicherheitsschalter gedrückt halten.

1. Den Starthebel zum Griff hin ziehen ohne den Sicherheitsschalter loszulassen. Das Gerät startet.

1. Zum Rasenmähen den Starthebel weiterhin zum Griff ziehen und den Sicherheitsschalter loslassen.

Ausschalten

Sobald der Starthebel losgelassen wird, schaltet sich das Gerät aus.

Rasenmähen

Die Schnitthöhe wird durch Anbringen der Räder in der gewünschten Position eingestellt.

• Sicherstellen, dass das Netzkabel sich stets hinter dem Gerät auf einer Fläche befindet, die nicht bearbeitet werden soll bzw. bereits bearbeitet ist.
• Darauf achten, dass das Netzkabel während der Arbeit nicht beschädigt oder eingeklemmt wird.
• Für das beste Ergebnis die Arbeitsbereiche etwas überlappend bearbeiten.

Methode für sichere Arbeit ohne Beschädigung des Netzkabels:

Entleeren des Auffangbehälters

1. Die Maschine abschalten und den Netzstecker aus der Steckdose ziehen.
2. Die Schutzklappe anheben und den Auffangbehälter abnehmen.
3. Den Behälter leeren und den Auswurf von Gras und Verschmutzungen befreien. Ein geeignetes Werkzeug benutzen, nicht die Hände oder die Füße.
4. Die Schutzklappe anheben und den Auffangbehälter wieder einhängen.

Pflege, Wartung und Aufbewahrung

• Achtung: Vor Wartung und Pflege das Gerät ausschalten, den Netzstecker aus der Steckdose ziehen und das Gerät abkühlen lassen.
• Regelmäßig sicherstellen, dass alle Schrauben und Muttern angezogen sind und das Gerät unbeschädigt ist.
• Regelmäßig sicherstellen, dass der Auffangbehälter in gutem Zustand ist.
• Reparaturen nur von qualifizierten Servicetechnikern und immer mit Original-Ersatzteilen durchführen lassen.
• Für ein optimales Ergebnis die Unterseite des Gerätes immer frei von Gras und Verunreinigungen halten.
• Regelmäßig sicherstellen, dass das Messer sauber und in gutem Zustand ist.

Das Messer entfernen

Achtung: Vor Servicearbeiten immer das Gerät ausschalten, den Netzstecker ziehen und das Gerät abkühlen lassen. Schutzhandschuhe benutzen.

1. Das Gerät auf die Seite legen und mit einem geeigneten Werkzeug die Sicherungsmutter des Messers lösen. Den Zustand des Messers überprüfen und bei Bedarf schleifen oder austauschen.

1. Das Messer wieder anbringen und dabei darauf achten, dass die Löcher im Messer auf die Stifte der Messerhalterung gesetzt werden.

2. Die Sicherungsmutter wieder anbringen und ordentlich festschrauben.

Aufbewahrung

• Das Gerät ausschalten, das Netzkabel aus der Steckdose ziehen und das Gerät abkühlen lassen.
• Das Gerät gründlich reinigen und sicherstellen, dass alle Teile unbeschädigt sind.
• Den festen Sitz aller Schrauben überprüfen.
  • Das Gerät trocken und außerhalb der Reichweite von Kindern aufbewahren.

Fehlersuche

Das Gerät startet nicht.	Ist das Verlängerungskabel beschädigt oder falsch angeschlossen?Kommt Strom aus der Steckdose?Um zu verhindern, dass das Messer beim Starten in zu langem Rasen hängen bleibt, den Rasenmäher auf einer bereits gemähten Fläche bzw. einer Fläche mit kurzem Gras starten.Das Netzkabel aus der Steckdose ziehen und überprüfen, ob das Messer frei rotieren kann und nicht von Grasresten oder Verunreinigungen an der Gerätunterseite oder im Auswurf behindert wird.
Der Motor verliert an Kraft.	Die Schnitthöhe überprüfen. Sollte sie zu niedrig sein, kann der Motor bei zu dichtem Gras an Kraft verlieren.Das Netzkabel aus der Steckdose ziehen und überprüfen, ob das Messer frei rotieren kann und nicht von Grasresten oder Verunreinigungen an der Gerätunterseite oder im Auswurf behindert wird.Das Messer überprüfen und bei Bedarf schleifen oder austauschen.
Es entstehen ungewohnte Vibrationen.	Das Messer überprüfen und bei Bedarf schleifen oder austauschen.Das Netzkabel aus der Steckdose ziehen und überprüfen, ob das Messer frei rotieren kann und nicht von Grasresten oder Verunreinigungen an der Gerätunterseite oder im Auswurf behindert wird.

Hinweise zur Entsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

Technische Daten

Betriebsspannung 230–240 V, 50 Hz

Leistung 900 W

Drehzahl 2850 /min

Schnittbreite 320 mm

Einstellbare Schnitthöhe 30, 48 oder 65 mm

Schutzart IP24

Kapazität Auffangbehälter 30 l

Gewicht 11,5 kg

Schalldruckpegel LpA: 64 dB (A) (KpA: 3 dB)

Schallleistungspegel LwA: 89 dB (A) (KwA: 3 dB)

Schwingungsemissionswert 4,733 m/s² (K: 1,5 m/s²)
