Produkttyp	Gräsklippare
Märke	Cotech
Modell	900 W
Effekt	900 W
Spänning	230 V ~ 50 Hz
Klippbredd	35 cm (ca)
Klipphöjdsjustering	Central spak, 20-75 mm (ca)
Gräsuppsamlingskapacitet	45 L (ca)
Vikt	13 kg (ca)
Mått (L x B x H)	50 x 40 x 30 cm (ca)
Säkerhetsfunktioner	Säkerhetsbrytare, handtagsspärr, broms för blad
Underhåll	Rengör efter varje användning, kontrollera och vässa bladet regelbundet
Reservdelar tillgängliga	Reservblad, rem, gräsbehållare
Reparerbarhet	Gör-det-själv-vänlig med grundläggande verktyg

Vanliga frågor - 900 W Cotech

Hur monterar jag gräsklipparen?

Montering innebär vanligtvis att fästa handtaget, gräsbehållaren och säkerhetsspärren. Se manualen för steg-för-steg-instruktioner.

Vilken är rätt klipphöjd för min gräsmatta?

För de flesta grästyper, börja med en medelhöjd (cirka 40 mm) och justera efter behov. Undvik att klippa mer än en tredjedel av grässtrået åt gången.

Hur underhåller jag gräsklipparens blad?

Koppla bort strömmen, ta sedan bort bladet. Vässa med en fil eller byt ut om det är skadat. Balansera bladet efter vässning.

Kan jag använda en förlängningssladd?

Ja, använd en lämplig utomhusförlängningssladd med rätt area (t.ex. 1,5 mm²). Se till att den är helt utrullad för att undvika överhettning.

Vad ska jag göra om klipparen vibrerar för mycket?

Överdriven vibration indikerar ofta ett löst blad, obalanserat blad eller skräp. Kontrollera och dra åt bladet, rengör undersidan.

Hur rengör jag gräsklipparen efter användning?

Koppla ur klipparen, använd sedan en mjuk borste eller trasa för att ta bort gräsklipp. Undvik att använda vatten inuti motorhuset.

Är gräsbehållaren lätt att tömma?

Ja, gräsbehållaren är utformad med en snabbfrissläppsmekanism för enkel tömning. Rengör den regelbundet för att förhindra blockeringar.

Vilka säkerhetsåtgärder bör jag vidta?

Använd alltid rejäla skor och långbyxor. Håll barn och husdjur borta. Koppla bort strömmen före rengöring eller service.

Hur förvarar jag gräsklipparen?

Förvara på en torr, täckt plats. Vik handtaget om möjligt och se till att klipparen är ren för att förhindra rost.

Var kan jag hitta reservdelar?

Reservdelar som blad, remmar och behållare finns på de flesta järnhandlar eller online. Kontrollera modellnumret (900 W) för kompatibilitet.

BRUKSANVISNING 900 W Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Varning!

Läs bruksanvisningen

CE-märkning

Dubbelisolerad

För att undvika elektrisk stöt, klipp inte gräset när det regnar. Lämna inte heller gräsklipparen utomhus när det regnar.

Kniven fortsätter att rotera efter att motorn slagits av.

STOP

Varning för vassa knivblad. Kniven fortsätter att rotera efter att motorn slagits av. Dra ur nätkabeln ur vägguttaget innan skötsel, underhåll eller service utförs.

Håll åskådare på avständ.

Håll nätkabeln på avständ från den roterande kniven.

Generella säkerhetsföreskrifter

• Apparaten får användas av barn från 8 år och av personermed någon form av funktionsnedsättning, brist på erfarenhet eller kunskap som skulle kunna äventyra säkerheten, om de har fått instruktioner om hur produkten på ett säkert sätt ska användas och förstår faror och risker som kan uppkomma.
• Låt aldrig barn leka med produkten. Rengöring och skötsel får inte utföras av barn utan vuxens närvaro.
• Gräsklipparen får endast användas på det sätt som beskrivs i den här bruksanvisningen.
• Tänk på att användaren alltid är ansvarig för olyckor och faror som drabbar andra människor eller deras egendom.
• Om nätsladden skadats får den, för att risk för elektrisk stöt eller brand ska undvikas, endast bytas av tillverkaren, dess serviceställe eller av en kvalificerad yrkesman.
• Gräsklipparen ska anslutas till ett vägguttag som har säkrats med en jordfelsbrytare (RCD) på 30 mA.
• Använd aldrig gräsklipparen om du är trött, sjuk, påverkad av alkohol eller medicin.

Säkerhetsföreskrifter innan arbetet påbörjas

• Läs hela bruksanvisningen noggrant.
• Låt aldrig barn eller personer som inte studerat bruksanvisningen använda gräsklipparen. Lokala bestämmelser kan reglera användarens ålder.
• Använd aldrig gräsklipparen när åskådare, särskilt barn eller husdjur finns i närheten.
• Använd alltid lämpliga grövre skor och långbyxor. Använd aldrig gräsklipparen barfota eller med öppna sandaler.
• Använd aldrig löst sittande kläder eller kläder som har löst hängande remmar eller band.
• Undersök området som ska klippas innan arbetet påbörjas. Ta bort alla föremål som skulle kunna kastas av gräsklipparen.
• Kontrollera att gräsklipparen är komplett, att alla delar är oskadade och fungerar normalt innan arbetet påbörjas.
• Kontrollera att alla kablar som ska användas är hela och oskadade. Kontrollera gräsklipparens fasta kabel som går från anslutning för nätkabeln till gräsklipparmotorn.
• Använd aldrig gräsklipparen om någon av kablarna eller dess anslutningar är skadade.
• Kontrollera att alla skruvar och bultar är ordentligt åtdragna samt att alla skyddsanordningar är monterade innan arbetet påbörjas.

Säkerhetsföreskrifter vid användning

• Gräsklipparen är endast avsedd för privat klippning av gräsmattor.
• Använd endast gräsklipparen i dagsljus eller vid god belysning.
• Gräsklipparen får endast anslutas till ett vägguttag med 230–240 V, 50 Hz som har säkrats med en jordfelsbrytare (RCD) på 30 mA.
• Undvik att klippa i vått gräs.
  • Gå lugnt, gå aldrig snabbt.
• Var extra försiktig vid klippning i sluttningar.
• Klipp alltid lutande mark tvärs över, aldrig upp- och nedför.
• Var mycket försiktig när du byter riktning i sluttningar.
• Klipp aldrig mycket branta sluttningar.
• Var extra försiktig när du backar eller drar gräsklipparen mot dig.
• Stäng av gräsklipparen och dra ur nätkabeln ur vägguttaget om klipparen ska flyttas över andra ytor än gräsmatta, t.ex. grusgångar och uppfarter.
• Använd aldrig gräsklipparen om någon del av höljet är skadad. Använd den inte heller utan att gräsuppsamlaren är monterad.
• Se till att gräsklipparen står stadigt på alla hjul vid start. Håll undan fötter och händer från höljet och den roterande kniven.
• Stäng av gräsklipparen och dra ur nätkabeln ur vägguttaget när du tillfälligt avbryter arbetet.
• Stäng av gräsklipparen och dra ur nätkabeln ur vägguttaget vid tömning av gräsuppsamlaren, rengöring eller annat underhåll.
• Stäng av gräsklipparen och dra ur nätkabeln ur vägguttaget om kniven träffar något främmande föremål. Kontrollera gräsklipparen och kniven och reparera ev. skador innan den startas igen.
• Om onormala vibrationer eller ljud uppstår, stäng av gräsklipparen och dra ur nätkabeln ur vägguttaget. Undersök kniven och dra åt alla skruvar och reparera ev. skador innan arbetet återupptas.
• Var mycket uppmärksam på nätkabeln vid klippning. Se till att den aldrig kommer i kontakt med gräsklipparen eller den roterande kniven.

Produktbeskrivning

1. Kabelclips
2. Handtag (underdel)
3. Vingmutter
4. Kabel till gräsklipparmotorn
5. Handtag (överdel)
6. Anslutning för nätkabel
7. Hållare för reglage och kabelanslutning
8. Säkerhetsbrytare
9. Start- och stoppreglage
10. Kabelhållare
11. Gräsuppsamlarens bärhandtag
12. Säkerhetslucka
13. Gräsuppsamlare
14. Fäste för handtagets underdel

Montering

Hjul

1. Montera hjulen i önskat läge, klipphöjden regleras på detta sätt. Var uppmärksam så att alla hjul monteras i samma läge.

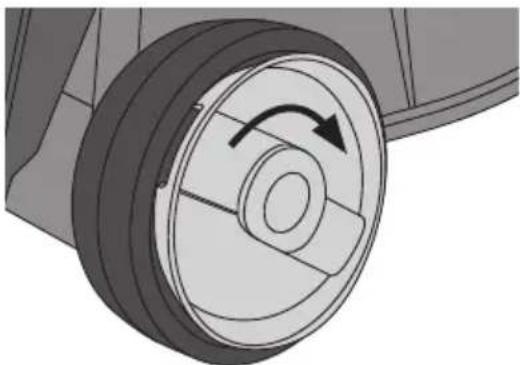

1. Dra fast hjulen genom att vrida navkapseln.

Handtag

1. Placera handtagets underdel i sitt fäste.

1. Dra fast handtaget med medföljande skruv.

1. Placera handtagets överdel mot det undre och dra fast det med medföljande bultar och vingmuttrar.

Hållare för reglage och kabelanslutning

1. Tryck ner hållarens fästpluggar i hålen i det övre handtaget.

1. Vik över fästet och lås med medföljande skruv.

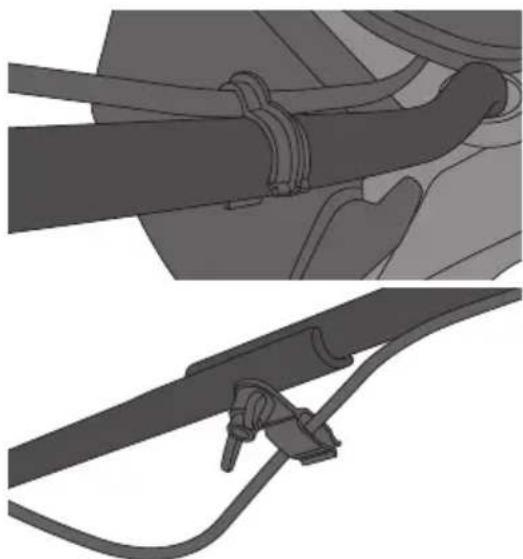

1. Fäst upp kabeln till gräsklipparmotorn med medföljande clips.

Gräsuppsamlare

1. Montera ihop gräsuppsamlaren genom att trycka ihop snäpplåsen.

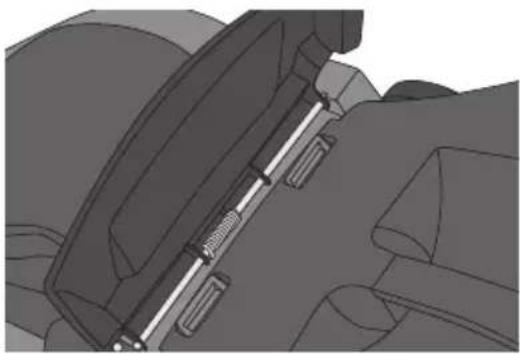

2. Lyft upp skyddsluckan och fäst uppsamlaren på gräsklipparen.

• Obs! Kontrollera att alla kablar och anslutningar är hela och oskadade innan de används.
• Anslut gräsklipparen till ett jordat vägguttag (230–240 V, 50 Hz) som säkrats med jordfelsbrytare (RCD) på 30 mA.
• Använd endast skarvkabel godkänd för utomhusbruk.

Starta

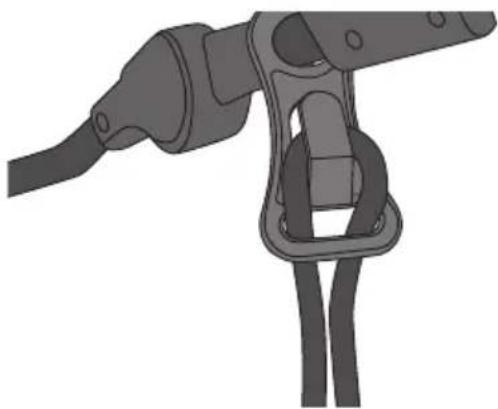

1. Anslut skarvkabeln till anslutningen på gräsklipparen och fäst upp kabeln i kabelhållaren på handtaget.

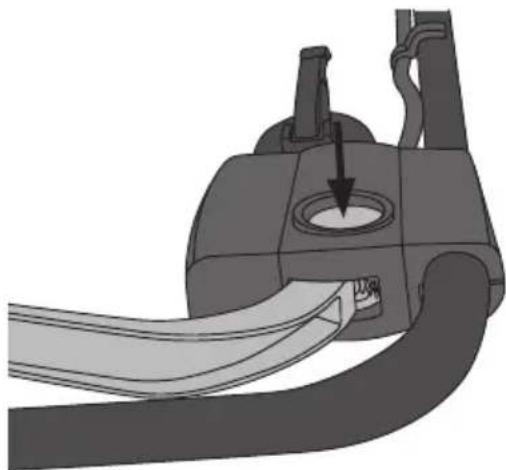

1. Håll ner säkerhetsbrytaren.

1. Dra in start-/stoppreglaget utan att släppa upp säkerhetsbrytaren. Gräsklipparen startar.

1. Håll kvar start-/stoppreglaget och släpp upp säkerhetsbrytaren för att påbörja klippningen.

Stänga av

Stäng av klipparen genom att släppa start-/stoppreglaget.

Klippning

Klipphöjden regleras genom att flytta hjulen till önskad position.

• Se till att skarvkabeln alltid befinner sig bakom dig på en yta som inte ska klippas eller som redan klippts.
• Var uppmärksam så att inte skarvkabeln skadas eller kläms fast under arbetets gång.
• Låt klippytorna överlappa något för bästa resultat.

Metod för säker klippning utan att skarvkabeln skadas:

1. Stäng av gräsklipparen och dra ur nätkabeln ur vägguttaget.
2. Lyft skyddsluckan och lyft bort gräsuppsamlaren.
3. Töm gräset och rensa ev. utkastet från gräs och föroreningar. Använd lämpligt verktyg, inte händer eller fötter.
4. Lyft upp skyddsluckan och montera tillbaka gräsuppsamlaren.

Skötsel, underhåll och förvaring

• Obs! Innan service eller underhåll utförs, stäng av gräsklipparen, dra ur nätkabeln ur vägguttaget och låt gräsklipparen svalna.
• Kontrollera regelbundet att alla skruvar och muttrar är åtdragna och att gräsklipparen är oskadad.
• Kontrollera regelbundet att gräsuppsamlaren är i gott skick.
• Reparationer ska utföras av kvalificerad servicepersonal och endast med originalreservdelar.
• Håll alltid undersidan av klipparen ren från gräs och föroreningar för bästa funktion.
• Kontrollera kniven regelbundet så att den är oskadad och i gott skick.

Demontering av kniv

Obs! Stäng av gräsklipparen, dra ur nätkabeln ur vägguttaget och låt klipparen svalna innan arbetet påbörjas. Använd skyddshandskar!

1. Lägg gräsklipparen på sidan och lossa knivens fästmutter med lämpligt verktyg. Kontrollera knivens skick och låt slipa eller byt ut den vid behov.

1. Montera tillbaka kniven, se till att hålen i kniven passar mot piggarna på knivfästet.

2. Skruva tillbaka läsmuttern och dra åt.

Förvaring

• Stäng av gräsklipparen, dra ur nätkabeln ur vägguttaget och låt den svalna.
• Rengör gräsklipparen noggrant och kontrollera att den är oskadad.
• Kontrollera att alla skruvar är åtdragna.
• Förvara gräsklipparen torrt och utom räckhåll för barn.

Felsökningsschema

Gräsklipparen startar inte.	Är skarvkabeln hel och ansluten på rätt sätt?Finns det ström i vägguttaget?För att hindra kniven från att fastna i högt gräs vid start, låt gräsklipparen starta på en redan klippt yta eller en yta med kort gräs.Dra ur nätkabeln ur vägguttaget och kontrollera att kniven kan rotera fritt och inte hindras av gräsrester och föroreningar på gräsklipparens undersida eller i utkastet.
Motorn tappar kraft.	Kontrollera klipphöjden, om den är för låg kan motorn tappa kraft för att gräset blir för tjockt.Dra ur nätkabeln ur vägguttaget och kontrollera att kniven kan rotera fritt och inte hindras av gräsrester och föroreningar på gräsklipparens undersida eller i utkastet.Kontrollera kniven och byt ut eller slipa den vid behov.
Onormala vibrationer uppstår.	Kontrollera kniven och byt ut eller slipa den vid behov.Dra ur nätkabeln ur vägguttaget och kontrollera att kniven kan rotera fritt och inte hindras av gräsrester och föroreningar på gräsklipparens undersida eller i utkastet.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Nätanslutning 230–240 V, 50 Hz

Effekt 900 W

Varvtal 2850/min

Klippbredd 320 mm

Inställbara klipphöjder 30, 48 eller 65 mm

Skyddsklass IP24

Kapacitet gräsuppsamlare 30 l

Vikt 11,5 kg

Ljudnivå LpA: 64 dB (A) (KpA: 3 dB)

LwA: 89 dB (A) (KwA: 3 dB)

Vibrationsvärde 4,733 m/s ^2 (K: 1,5 m/s ^2 )

Elgressklipper

ART.NR. 18-4457 MODELL 900 W-UK 31-5248 900 W

Hold barn på avstand.
