YT6701 - Gressklipper Cotech - Gratis bruksanvisning og manual

Produkttype	Gressklipper
Modell	YT6701
Merke	Cotech
Strømkilde	Elektrisk (med ledning)
Motoreffekt	1600 W
Klippebredde	42 cm
Klippehøydejustering	6 posisjoner (25-75 mm)
Gressoppsamlerkapasitet	50 L
Vekt	12,5 kg
Mål (L x B x H)	650 x 450 x 350 mm
Støynivå	85 dB(A)
Sikkerhetsfunksjoner	Sikkerhetsbryter, knivbrems
Vedlikehold	Regelmessig knivsliping, rengjøring av undersiden
Tilgjengelighet av reservedeler	Kniver, hjul, oppsamlerpose
Reparerbarhet	Enkel å reparere selv med vanlige verktøy
Garanti	2 år
Språk i manual	EN, DE, FI, NO, SV

Ofte stilte spørsmål - YT6701 Cotech

Hvordan starter jeg Cotech YT6701 gressklipperen?

Sørg for at strømledningen er koblet til en egnet stikkontakt, og trykk på sikkerhetsbryteren før du trekker i startspaken.

Hva gjør jeg hvis klipperen ikke starter?

Sjekk strømforsyningen, sørg for at sikkerhetsbryteren er aktivert, og inspiser kniven for hindringer.

Hvordan justerer jeg klippehøyden?

Bruk det sentrale høydejusteringsspaken til å velge en av de seks posisjonene mellom 25 mm og 75 mm.

Hvor ofte bør jeg slipe kniven?

Slip kniven minst en gang per sesong eller etter hver 20. times bruk for optimal ytelse.

Kan jeg bruke skjøteledning?

Ja, bruk en kraftig utendørs skjøteledning med minst 13 ampere og egnet for utendørs bruk.

Hvordan rengjør jeg klipperen etter bruk?

Koble fra strømmen, bruk deretter en børste eller hageslange for å fjerne gressklipp fra undersiden og huset. Tørk grundig før oppbevaring.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk alltid solide sko, unngå å klippe vått gress, hold barn og kjæledyr unna, og strekk deg aldri for langt.

Hvordan bytter jeg kniven?

Koble fra strømmen, vipp klipperen på siden, bruk en skiftenøkkel for å fjerne knivbolten, bytt med en ny kniv, og stram godt.

Hvorfor etterlater klipperen uklipte striper?

Sjekk kniven for sløvhet eller skade, sørg for at klippedekket er i vater, og klipp i et lavere tempo.

Hvor finner jeg reservedeler til YT6701?

Reservedeler som kniver, hjul og oppsamlerposer er tilgjengelige fra Cotech-forhandlere eller nettbutikker.

BRUKSANVISNING YT6701 Cotech

Moseriver/vertikalskjærer

Original bruksanvisning

Tömning av uppsamlare

Moseriver/vertikalskjærer

ART.NR. 18-4458 MODELL YT6701-UK

31-5275

YT6701

Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.

Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.

Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden).

Sikkerhet

Advarsel!

Les bruksanvisningen

CE-merket

Dobbeltisolert

Fjern ikke mose i regnvær da dette kan føre til elektrisk støt. Forlat ikke maskinen ute i regnvær.

Kniven fortsetter å rotere en stund etter at motoren er skrudd av.

Knivbladet er skarpt. Kniven fortsetter å rotere en stund etter at motoren er skrudd av. Trekk alltid stopselet ut fra strømuttaket før service og vedlikehold.

Generelle sikkerhetstiltak

• Produktet må ikke brukes av personer (inkl. barn) med begrensede fysiske eller mentale ferdigheter. Det må heller ikke benyttes av personer som ikke har tilstrekkelig erfaring og kunnskap, dersom de ikke har fått instruksjoner om bruken av noen som har ansvaret for deres sikkerhet.
  • La aldri barn leke med produktet.
• Bruk produktet på den måten som beskrives i denne bruksanvisningen.
• Det er alltid brukeren som er ansvarlig for ulykker forbundet med bruk av dette produktet.
• Hvis strømkabelen blir skadet må den skiftes av faglært elektriker eller hos Clas Ohlsons kundeservice.
• Produkter skal kobles til et strømuttak som er sikret med jordfeilsbryter (RCD) på 30 mA.
• Bruk ikke moseriveren/vertikalskjæreren när du er sliten, trett, syk eller påvirket av alkohol eller medisiner.

Sikkerhetstiltak

• Les hele bruksanvisningen.
- La ikke personer som ikke har studert bruksanvisningen eller barn bruke produktet. Aldersgrense for bruk kan være regulert av lokale forskrifter/regler.
- Produktet må ikke brukes for nær tilskuere. Vær ekstra forsiktig når det er barn eller husdyr i nærheten.
- Bruk alltid passende grove sko og langbukser. Bruk ikke produktet når du er barbeint eller kun med åpne sandaler.
- Bruk ikke løstsittende klær eller klær som har løsthengende reimer eller bånd.
- Undersøk området som skal bearbeides før arbeidet startes. Fjern alle gjenstander som kan kastes ut fra moseriveren.
- Kontroller at produktet er komplett, at alle deler er hele, uskadet og fungerer som de skal før arbeidet startes.
- Kontroller at alle kabler som skal brukes er hele og ikke har skader. Kontroller også den faste strømkabelen som går til motoren.
- Produktet må ikke brukes dersom noen av kablene eller koblingene er skadet.
- Kontroller at alle skruer og bolter er trukket godt til og at alle beskyttelsesanordninger er montert før arbeidene startes.

Sikkerhet ved bruk

• Moseriveren/vertikalskjæreren er ikke beregnet for profesjonelt bruk eller til utleie. Den er kun beregnet for privat bruk.
• Bruk kun skjøteledning som er godkjent til utendørs bruk.
• Arbeidene med produktet bør foregå i dagslys eller med god belysning.
• Produktet skal kun kobles til strømuttak med 230–240 V, 50 Hz som er sikret med jordfeilsbryter (RCD) på 30 mA.
• Det bør ikke utføres arbeider i vått gress.
  • Gå sakte med produktet.
• Vær ekstra varsom med jobbing i skrått terreng.
• Når terrenget heller skal man gå på tvers, og ikke opp og ned.
• Vær ekstra forsiktig når du skifter retning i skråninger.
• Jobb aldri i bratte skråninger.
• Vær ekstra forsiktig når du rygger eller trekker produktet mot deg.
• Skru av produktet og trekk ut strømkabelen fra strømuttaket hvis det skal flyttes over områder som f.eks. grusganger og innkjørsler.
• Bruk ikke produktet hvis noen av delene på dekselet er skadet. Bruke det heller ikke hvis ikke oppsamleren er montert.
• Pass på at produktet står stødig med bakkekontakt på alle hjulene når det startes. Hold føtter og hender vekk fra dekselet og den roterende kniven.
• Skru av moseriveren og trekk strømkabelen ut fra strømuttaket når du tar pause i arbeidet.
• Steng moseriveren og trekk strømkabelen ut fra strømuttaket når oppsamleren tømmes og ved rengjøring og vedlikehold av maskinen.
• Hvis kniven treffer fremmede gjenstander skal moseriveren stoppes og strømkabelen kobles fra. Kontroller kniv og fjærer på moseriveren. Ved feil må disse utbedres før produktet tas i bruk igjen.
• Dersom det oppstår unormale vibrasjoner eller lyd skal produktet stoppes og kontakten trekkes ut. Undersøk kniven og fjærene, trekk til alle skruer, og reparer alle skader, før arbeidene gjenopptas.
• Vær oppmerksom på strømkabelen mens du jobber. Pass på at den aldri kommer i kontakt med moseriveren eller dens roterende kniver.

Produktbeskrivelse

1. Oppsamler
2. Beskyttelsesdeksel over utkast
3. Feste for håndtakets underdel
4. Motordeksel
5. Justering av arbeidshøyde

1. Startbøyle
2. Sikkerhetsbryter
3. Kabelholder
4. Strømkabel til motoren
5. Justering av vinkel på håndtakets øvre del

1. Klips for feste av strømkabel
2. Håndtak (overdel)
3. Festebolt og mutter mellom håndtakets over- og underdel.
4. Klips for feste av strømkabel
5. Håndtak (underdel)

Montering

Håndtak

1. Monter håndtakets over- og underdel med skrue og mutter (disse følger med).

2. Fest moseriverens strømkabel med klipsene.

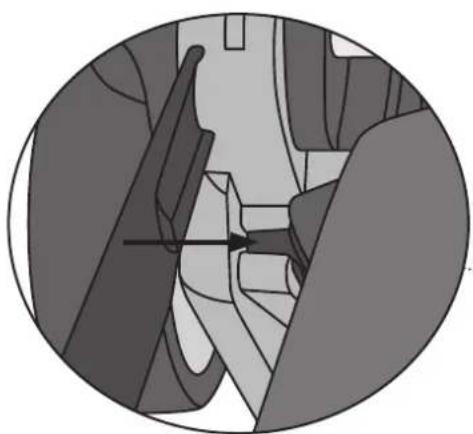

Oppsamler

1. Hold oppsamleren på håndtakets underside og løft beskyttelseslokket over utkastet.

2. Sett oppsamlerens festepigger i uttaket på moseriveren.

Kobling av strømkabel

Obs! Bruk kun skjøteledning som er godkjent til utendørs bruk.

Obs! Vær oppmerksom ved oppstarten av produktet så det ikke griper tak i underlaget umiddelbart. For å unngå dette bør den stilles i den høyeste arbeidsposisjonen. Pass også på at moseriveren står på en lettbearbeidet flate når den startes. Juster deretter arbeidshøyden nedover til passende posisjon.

1. Trykk inn og hold sikkerhetsbryteren inne. 2. Trekk startbøylen inn uten å slippe opp

sikkerhetsbryteren, og moseriveren starter. 3. Slipp opp sikkerhetsbryteren og hold startbøylen i samme posisjon. Hold i håndtaket med begge hendene mens du jobber.

Stenge

Maskinen stoppes ved å slippe opp startbøylen.

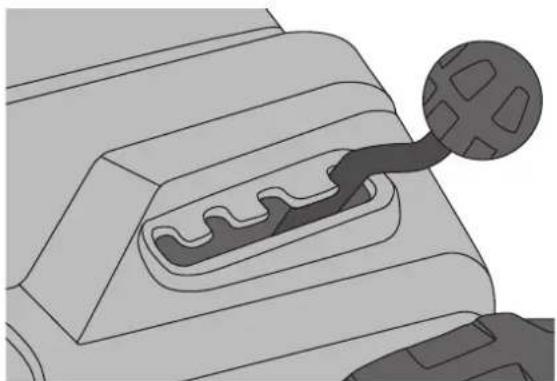

Arbeidshøyde

Arbeidshøyden justeres ved at bryteren for høydejusteringen flyttes.

Her er det 4 innstillinger å velge mellom.

• 5 mm: 5 mm høyere enn normal
• 0: normal
• -5 mm: 5 mm lavere enn normal
• -10 mm: 10 mm lavere enn normal

Innstilling av håndtakets øvre del

1. Bend justeringslåsen ut på begge sider av håndtaket.
2. Plasser håndtaket i ønsket vinkel.
3. Trykk låsen inn igjen.

• Pass på at skjøteledningen alltid er bak deg og at du ikke kjører over den.
- Påse at ikke skjøteledningen skades eller klemmes under klippingen.
- La arbeidsflatene overlappes. Da blir resultatet best.

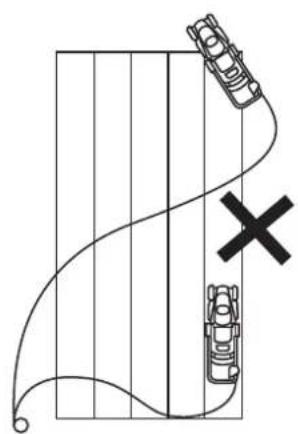

Metode for sikker jobbing uten å skade skjoteledningen:

Tømming av oppsamler

1. Skru av maskinen og trekk ut stopselet.
2. Løft opp dekselet og deretter oppsamleren.
3. Tøm ut innholdet og rens oppsamleren for ev. rusk. Bruk et passende verktøy, ikke hender eller føtter.
4. Løft opp dekselet og sett oppsamleren på plass.

Stell, vedlikehold og oppbevaring

Obs! Før det foretas service eller vedlikehold må moseriveren skurs av. Trekk støpselet ut av strømuttaket og la den avkjøles.

Stell og vedlikehold

• Rengjør produktet utvendig med en lett fuktet klut. Bruk kun et mildt rengjøringsmiddel og aldri løsningsmidler eller etsende kjemikalier.
• Pass på at alle ventilasjonsåpninger alltid er åpne og fri for rusk.

• Kontroller regelmessig at alle skruer og mutre er trukket til og at moseriveren ikke er skadet.
• Kontroller at gressoppsamleren er hel og uskadet.
• Reparasjoner skal utføres av kvalifiserte fagpersoner og kun med originale reservedeler.
• Hold alltid undersiden av klipperen ren for gress og forurensninger.
• Kontroller kniv og fjærer på moseriveren. Pass på at de ikke er skadet.

Oppbevaring

• Skru av moseriveren ved å trekke støpselet ut fra strømuttaket og la den bli kald.
• Moseriveren bør rengjøres grundig. Kontroller også at den er uskadet.
• Kontroller at alle skruer er godt dratt til.
• Moseriveren må oppbevares tört og utenfor barns rekkevidde.

Feilsøking

Moseriveren vil ikke starte.	Er skjøteledningen hel og koblet riktig?Er det strøm i strømuttaket?Trekk ut strømkabelen og kontroller at kniven kan rotere fritt og ikke er hindret av rester av gress eller annen forurensning på riverens underside eller i utkastet.
Motorens kraft reduseres.	Kontroller arbeidshøyden. Hvis den er stilt for lavt går det ut over effekten.Trekk ut strømkabelen og kontroller at kniven kan rotere fritt og ikke er hindret av rester av gress eller annen forurensning på riverens underside eller i utkastet.
Vibrasjoner i maskinen.	Kontroller kniven og fjærene på moseriveren. Reparer deler som er skadet eller skift dem ut.Trekk ut strømkabelen og kontroller at kniven kan rotere fritt og ikke er hindret av rester av gress eller annen forurensning på riverens underside eller i utkastet.

Avfallshändtering

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter.

Spesifikasjoner

Spenning 230–240 V, 50 Hz

Effekt 1800 W

Turtall 3600/min

Arbeidsbredde 360 mm

Vekt 14 kg

Lydnivå LpA: 86,9 dB(A) (KpA: 3 dB)

LwA: 102 dB(A) (KwA: 3 dB)

Vibrasjonsverdi 3,944 m/s² (K: 1.5 m/s²)
