YT6701 - Gräsklippare Cotech - Gratis bruksanvisning och manual

Produkttyp	Gräsklippare
Modell	YT6701
Märke	Cotech
Strömkälla	Elektrisk (sladd)
Motoreffekt	1600 W
Klippbredd	42 cm
Höjdjustering av klippning	6 lägen (25-75 mm)
Gräsuppsamlingssäckens kapacitet	50 L
Vikt	12.5 kg
Mått (L x B x H)	650 x 450 x 350 mm
Ljudnivå	85 dB(A)
Säkerhetsfunktioner	Säkerhetsbrytare, knivbroms
Underhåll	Regelbunden knivslipning, rengöring av undersida
Tillgång till reservdelar	Knivar, hjul, uppsamlingssäck
Reparerbarhet	Gör-det-själv-vänlig med vanliga verktyg
Garanti	2 år
Manualspråk	EN, DE, FI, NO, SV

Vanliga frågor - YT6701 Cotech

Hur startar jag gräsklipparen Cotech YT6701?

Se till att strömsladden är ansluten till ett lämpligt uttag och tryck på säkerhetsbrytaren innan du drar i startspaken.

Vad ska jag göra om klipparen inte startar?

Kontrollera strömförsörjningen, se till att säkerhetsbrytaren är aktiverad och inspektera kniven för hinder.

Hur justerar jag klipphöjden?

Använd den centrala höjdjusteringsspaken för att välja ett av de sex lägena mellan 25 mm och 75 mm.

Hur ofta ska jag slipa kniven?

Slipa kniven minst en gång per säsong eller efter var 20:e timmes användning för bästa prestanda.

Kan jag använda en förlängningssladd?

Ja, använd en kraftig utomhusförlängningssladd som är klassad för minst 13 ampere och lämplig för utomhusbruk.

Hur rengör jag klipparen efter användning?

Koppla bort strömmen, använd sedan en borste eller trädgårdsslang för att ta bort gräsklipp från undersidan och höljet. Torka noggrant innan förvaring.

Vilka säkerhetsåtgärder bör jag vidta?

Bär alltid stadiga skor, undvik att klippa vått gräs, håll barn och husdjur borta och sträck dig aldrig för långt.

Hur byter jag kniven?

Koppla bort strömmen, tippa klipparen på sidan, använd en skiftnyckel för att ta bort knivbulten, byt ut mot en ny kniv och dra åt ordentligt.

Varför lämnar klipparen oklippta remsor?

Kontrollera kniven för slöhet eller skador, se till att klippbordet är plant och klipp i långsammare takt.

Var kan jag hitta reservdelar till YT6701?

Reservdelar som knivar, hjul och uppsamlingssäckar finns hos Cotech-återförsäljare eller onlinebutiker.

BRUKSANVISNING YT6701 Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara manualen för framtida bruk.

Viktig informasjon:

Les disse anvisningene nøye og forsikre deg om at du forstår dem før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.

Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Varning!

Läs bruksanvisningen

CE-märkning

Dubbelisolerad

För att undvika elektrisk stöt, klipp inte gräset när det regnar. Lämna inte heller gräsklipparen utomhus när det regnar.

Kniven fortsätter att rotera efter att motorn slagits av.

Varning för vassa knivblad.

Kniven fortsätter att rotera efter att motorn slagits av.

Dra ur nätkabeln ur vägguttaget innan skötsel, underhåll eller service utförs.

Håll åskådare på avständ.

Håll nätkabeln på avständ från den roterande kniven.

Generella säkerhetsföreskrifter

• Mossrivaren/vertikalskäraren får inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga. Den får inte heller användas av personer utan tillräcklig erfarenhet och kunskap ifall de inte har fått instruktioner om användningen av någon som ansvarar för deras säkerhet.
• Låt aldrig barn leka med mossrivaren/vertikalskäraren.
• Mossrivaren/vertikalskäraren får endast användas på det sätt som beskrivs i den här bruksanvisningen.
• Tänk på att användaren alltid är ansvarig för olyckor och faror som drabbar andra människor eller deras egendom.
• Om nätkabeln på något sätt skadas ska den bytas av behörig elektriker eller Clas Ohlsons kundtjänst.
• Mossrivaren/vertikalskäraren ska anslutas till ett vägguttag som har säkrats med en jordfelsbrytare (RCD) på 30 mA.
• Använd aldrig mossrivaren/vertikalskäraren om du är trött, sjuk, påverkad av alkohol eller medicin.

Säkerhetsföreskrifter innan arbetet påbörjas

• Läs hela bruksanvisningen noggrant.
• Låt aldrig barn eller personer som inte studerat bruksanvisningen använda mossrivaren/vertikalskäraren. Lokala bestämmelser kan reglera användarens ålder.
• Använd aldrig mossrivaren/vertikalskäraren när åskådare, särskilt barn eller husdjur finns i närheten.
• Använd alltid lämpliga grövre skor och långbyxor. Använd aldrig mossrivaren/vertikalskäraren barfota eller med öppna sandaler.
• Använd aldrig löst sittande kläder eller kläder som har löst hängande remmar eller band.
• Undersök området som ska bearbetas innan arbetet påbörjas. Ta bort alla föremål som skulle kunna kastas av mossrivaren/vertikalskäraren.
• Kontrollera att mossrivaren/vertikalskäraren är komplett, att alla delar är oskadade och fungerar normalt innan arbetet påbörjas.
• Kontrollera att alla kablar som ska användas är hela och oskadade. Kontrollera även mossrivaren/vertikalskärarens fasta nätkabel till gräsklipparmotorn.
• Använd aldrig mossrivaren/vertikalskäraren om någon av kablarna eller dess anslutningar är skadade.
• Kontrollera att alla skruvar och bultar är ordentligt åtdragna samt att alla skyddsanordningar är monterade innan arbetet påbörjas.

Säkerhetsföreskrifter vid användning

• Mossrivaren/vertikalskäraren är inte avsedd att användas yrkesmässigt eller för uthyrning. Den är endast avsedd för privat användning.
• Använd endast skarvkabel godkänd för utomhusbruk.
• Använd endast mossrivaren/vertikalskäraren i dagsljus eller vid god belysning.
• Mossrivaren/vertikalskäraren får endast anslutas till ett vägguttag med 230–240 V, 50 Hz som har säkrats med en jordfelsbrytare (RCD) på 30 mA.
• Undvik att arbeta på våta gräsmattor.
  • Gå lugnt, gå aldrig snabbt.
• Var extra försiktig vid arbete i sluttningar.
• Bearbeta alltid lutande mark tvärs över, aldrig upp- och nedför.
• Var mycket försiktig när du byter riktning i sluttningar.
• Arbeta aldrig i mycket branta sluttningar.
• Var extra försiktig när du backar eller drar mossrivaren/vertikalskäraren mot dig.
• Stäng av mossrivaren/vertikalskäraren och dra ur nätkabeln ur vägguttaget om maskinen ska flyttas över andra ytor än gräsmatta, t.ex. grusgångar och uppfarter.
• Använd aldrig mossrivaren/vertikalskäraren om någon del av höljet är skadat. Använd den inte heller utan att uppsamlaren är monterad.
• Se till att mossrivaren/vertikalskäraren står stadigt på alla hjul vid start. Håll undan fötter och händer från höljet och den roterande kniven på mossrivarens/vertikalskärarens undersida.
• Stäng av mossrivaren/vertikalskäraren och dra ur nätkabeln ur vägguttaget när du tillfälligt avbryter arbetet.
• Stäng av mossrivaren/vertikalskäraren och dra ur nätkabeln ur vägguttaget vid tömning av uppsamlaren, rengöring eller annat underhåll.
• Stäng av mossrivaren/vertikalskäraren och dra ur nätkabeln ur vägguttaget om den roterande kniven träffar något främmande föremål. Kontrollera mossrivaren/vertikalskäraren, den roterande kniven och dess fjädrar. Reparera ev. skador innan mossrivaren/vertikalskäraren startas igen.
• Om onormala vibrationer eller ljud uppstår, stäng av mossrivaren/vertikalskäraren och dra ur nätkabeln ur vägguttaget. Undersök kniven och dess fjädrar, dra åt alla skruvar och reparera ev. skador innan arbetet återupptas.
• Var mycket uppmärksam på nätkabeln under arbetets gång. Se till att den aldrig kommer i kontakt med mossrivaren/vertikalskäraren eller den roterande kniven på undersidan av mossrivaren/vertikalskäraren.

Produktbeskrivning

1. Uppsamlare
2. Skyddslucka över utkast
3. Fäste för handtagets underdel
4. Kåpa över elmotor
5. Justering av arbetshöjd

1. Startbygel
2. Säkerhetsbrytare
3. Kabelhållare
4. Nätkabel till gräsklipparmotorn
5. Vinkeljustering för handtagets överdel

1. Kabelclips
2. Handtag (överdel)
3. Fästbult och mutter mellan handtagets över- och underdel
4. Kabelclips
5. Handtag (underdel)

Montering

Handtag

1. Fäst handtagets underdel på mossrivaren/vertikalskäraren och lås fast med låsmuttern.

Uppsamlare

1. Håll uppsamlaren på handtagets undersida och lyft skyddsluckan över utkastet.

2. Sätt uppsamlarens fästpiggar i urtaget på mossrivaren/vertikalskäraren.

1. Montera ihop handtagets över- och underdel med medföljande skruv och mutter.

2. Fäst mossrivarens/vertikalskärarens nätkabel med de medföljande clipsen.

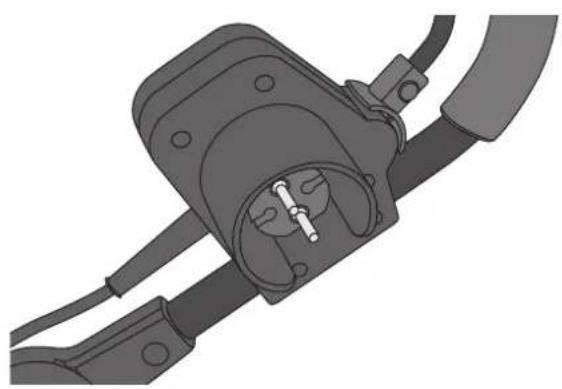

Anslutning av nätkabel

Obs! Använd endast kabel avsedd för utomhusbruk.

1. Anslut nätkabeln till dess anslutning på mossrivaren/vertikalskäraren och fäst kabeln i kabelhållaren på handtaget.

1. Anslut nätkabeln till ett jordat vägguttag med 230–240 V, 50 Hz som har säkrats med en jordfelsbrytare (RCD) på 30 mA.

Start

Obs! Var uppmärksam vid start så att inte mossrivaren/vertikalskäraren omedelbart griper tag i underlaget. För att undvika att den gör det, ställ höjdreglaget i det högsta läget och se till att mossrivaren/vertikalskäraren står på en lättbearbetad yta när den startas. Justera sedan vid behov ner arbetshöjden till lämpligt läge.

1. Tryck in och håll kvar säkerhetsbrytaren i nertryckt läge.

2. Dra in startbygeln utan att släppa upp säkerhetsbrytaren.

Mossrivaren/vertikalskäraren startar.

1. Släpp upp säkerhetsbrytaren, håll kvar startbygeln och håll i handtaget med båda händerna.

Stänga av

Stäng av mossrivaren/vertikalskäraren genom att släppa startbygeln.

Arbetshöjd

Arbetshöjden regleras genom att reglaget för höjdjustering flyttas.

4 olika lägen finns:

• 5 mm: 5 mm högre än normalläge
  • 0: normalläge
  -5 mm: 5 mm lägre än normalläge
  -10 mm: 10 mm lägre än normalläge

Inställning av handtagets överdel

1. Vik ut justeringarnas lås på handtagets båda sidor.
2. Håll handtaget i önskad vinkel.
3. Tryck in låsen igen.

• Se till att skarvkabeln alltid befinner sig bakom dig på en yta som inte ska bearbetas eller som redan har bearbetats.
• Var uppmärksam så att inte skarvkabeln skadas eller kläms fast under arbetets gång.
• Låt arbetsytorna överlappa något för bästa resultat.

Metod för säkert arbete utan att skarvkabeln skadas:

1. Stäng av mossrivaren/vertikalskäraren och dra ur nätkabeln ur vägguttaget.
2. Lyft skyddsluckan och lyft bort uppsamlaren.
3. Töm och rensa ev. utkastet från gräs och föroreningar. Använd lämpligt verktyg, inte händer eller fötter.
4. Lyft upp skyddsluckan och montera tillbaka uppsamlaren.

Skötsel, underhåll och förvaring

Obs! Innan service eller underhåll utförs, stäng av mossrivaren/vertikalskäraren dra ur nätkabeln ur vägguttaget och låt mossrivaren/vertikalskäraren svalna.

Skötsel och underhåll

• Rengör mossrivaren/vertikalskäraren utvändigt med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Se till att ventilationsöppningarna på käpan över elmotorn alltid är öppna och fria från föroreningar.

• Kontrollera regelbundet att alla skruvar och muttrar är åtdragna och att mossrivaren/vertikalskäraren är oskadad.
• Kontrollera regelbundet att uppsamlaren är i gott skick.
• Reparationer ska utföras av kvalificerad servicepersonal och endast med originalreservdelar.
• Håll alltid undersidan av mossrivaren/vertikalskäraren ren från gräs och föroreningar för bästa funktion.
• Kontrollera regelbundet den roterande kniven och dess fjädrar. Se till att de är oskadade och i gott skick.

Förvaring

• Stäng av mossrivaren/vertikalskäraren, dra ur nätkabeln ur vägguttaget och låt den svalna.
• Rengör mossrivaren/vertikalskäraren noggrant och kontrollera att den är oskadad.
• Kontrollera att alla skruvar är åtdragna.
• Förvara mossrivaren/vertikalskäraren torrt och utom räckhåll för barn.

Felsökningsschema

Mossrivaren/vertikalskäraren startar inte.	Är skarvkabeln hel och ansluten på rätt sätt?Finns det ström i vägguttaget?Dra ur nätkabeln ur vägguttaget och kontrollera att kniven kan rotera fritt och inte hindras av gräsrester och föroreningar på mossrivarens/vertikalskärarens undersida eller i utkastet.
Motorn tappar kraft.	Kontrollera arbetshöjden, om den är för låg kan mossrivaren/vertikalskäraren tappa kraft.Dra ur nätkabeln ur vägguttaget och kontrollera att kniven kan rotera fritt och inte hindras av gräsrester och föroreningar på mossrivarens/vertikalskärarens undersida eller i utkastet.
Onormala vibrationer uppstår.	Kontrollera den roterande kniven och dess fjädrar. Byt ut delar eller reparera vid behov.Dra ur nätkabeln ur vägguttaget och kontrollera att kniven kan rotera fritt och inte hindras av gräsrester och föroreningar på mossrivarens/vertikalskärarens undersida eller i utkastet.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.

Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Nätanslutning 230–240 V, 50 Hz

Effekt 1800 W

Varvtal 3600/min

Arbetsbredd 360 mm

Vikt 14 kg

Ljudnivå LpA: 86,9 dB(A) (KpA: 3 dB)

LwA: 102 dB(A) (KwA: 3 dB)

Vibrationsvärde 3,944 m/s² (K: 1.5 m/s²)

Hold barn på avstand.
