HI 750-T 1 - Kompressori Cocraft - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pneumaattinen iskumutterinväännin
Käyttöalasin koko	1/2 tuuman neliövarsi
Kuormittamaton nopeus	7500 rpm
Suurin iskuvoima	750 Nm
Ilman kulutus	185 l/min
Suurin käyttöpaine	6.3 bar (90 psi)
Ilman tuloliitin	1/4 tuumaa NPT
Suositeltu letkun sisähalkaisija	3/8 tuumaa
Paino	2.5 kg
Äänenpainetaso	95 dB(A) (K=3 dB)
Äänitehotaso	106 dB(A) (K=3 dB)
Tärinätaso	3.12 m/s² (K=1.5 m/s²)
Suunnanhallinta	Eteenpäin (3 iskuasetusta) ja Taaksepäin (täysi isku)
Voitelutyyppi	Ilmamoottori: kevyt öljy (esim. ompelukoneöljy); Vasaramekanismi: rasva (esivoideltu)
Turvaominaisuudet	Vaatii kuulo- ja silmäsuojaimet; älä ylitä 90 psi; käytä vain iskumutteriholkkeja
Mukana tulevat tarvikkeet	Suojatulppa, ilman tulonippa (ei kuvassa)

Usein kysytyt kysymykset - HI 750-T 1 Cocraft

Mitä öljyä minun tulisi käyttää ilmamoottorille?

Käytä helposti virtaavaa, hartsitonta ja hapotonta öljyä, jonka viskositeettiluokka on enintään 22, kuten ompelukoneöljyä tai ilmatyökaluille tarkoitettua öljyä.

Kuinka usein minun tulisi voidella vasaramekanismi?

Satunnaisessa käytössä (esim. kausittaiset renkaanvaihdot) esivoitelu riittää. Päivittäisessä käytössä voitele vasaramekanismi 2-3 kertaa kuukaudessa muutamalla tippalla moottoriöljyä ruuvireiän kautta.

Miksi iskumutterinväännin ei anna täyttä tehoa?

Mahdollisia syitä: voitelun puute (voitele ilmamoottori), alhainen ilmanpaine (säädä 6.3 bariin/90 psi), väärä toiminnonvalitsimen asento tai kuluneet roottorin siivet. Tarkista jokainen.

Mikä on suurin käyttöpaine?

Suurin käyttöpaine on 6.3 bar (90 psi). Tämän ylittäminen voi aiheuttaa työkalun räjähtämisen.

Voinko käyttää tavallisia hylsyjä tämän iskumutterinvääntimen kanssa?

Ei, käytä vain iskumutteriholkkeja, jotka on suunniteltu iskumutterinvääntimille. Tavalliset holkit voivat särkyä ja aiheuttaa vammoja.

Kuinka vaihdan pyörimissuuntaa?

Käytä toiminnonvalitsinta (6): käännä myötäpäivään eteenpäin (kiristys) kolmella iskuasetuksella; käännä vastapäivään taaksepäin (löysäys) täydellä iskuvoimalla.

Mitä minun tulisi tehdä, jos vedestä puhaltaa ulos pakoputkesta?

Tyhjennä kondenssivesi ilman kompressorin säiliöstä ja letkuista. Järjestelmän vesi voi jäätyä tai aiheuttaa ruostumista.

Onko turvallista käyttää iskumutterinväännintä räjähdysvaarallisissa tiloissa?

Ei, tämä työkalu ei ole suunniteltu räjähdysvaarallisiin tiloihin ja se ei ole eristetty kosketukselle sähkövirtalähteisiin.

Kuinka liitän iskumutterinvääntimen ilmansyöttöön?

Asenna pikaliitin ilmaletkuun ja tavallinen tulonippa työkaluun. Älä liitä pikaliitintä suoraan työkaluun välttääksesi paineen jäämistä.

Mitä suojavarusteita minun tulisi käyttää?

Käytä aina suojalaseja ja kuulonsuojaimia. Vältä myös löysiä vaatteita, koruja ja sido pitkät hiukset taakse takertumisen estämiseksi.

KÄYTTÖOHJE HI 750-T 1 Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Mutterinväännin 1/2"

Tuotenro 40-8665 Malli PAT-106

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.

Turvallisuus

Varoitus! Lue käyttöohjeet huolellisesti ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Käyttöohjeen noudattamatta jättäminen saattaa johtaa vakaviin henkilö- vahinkoihin.

Varoitus! Suositeltua enimmäispainetta (6,3 bar, 90 psi) ei saa ylittää. Liian kova paine saattaa aiheuttaa mutterinvääntimen räjähtämisen, mikä voi johtaa vakaviin henkilövahinkoihin tai kuolemaan.

a) Irrota mutterinväännin ilmaletkusta ennen huoltoa ja työkalujen ja tarvikkeiden vaihtoa sekä silloin, kun mutterinväännintä ei käytetä.
b) Käytä aina suojalaseja ja kuulosuojaimia kun käytät mutterinväännintä.
c) Älä pidä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla koneen liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua mutterinvääntimen liikkuviin osiin ja aiheuttaa henkilövahinkoja.
d) Älä paina liipaisimesta samalla kun liität ilmaletkun.
e) Käytä ainoastaan paineilmakäyttöisille työkaluille tarkoitettuja tarvikkeita ja liittimiä. Varoitus! Käytä ainoastaan mutterinvääntimille tarkoitettuja voimahylsyjä. Älä käytä käsityökaluille tarkoitettuja tavallisia hylsyjä äläkä kuluneita tai vahingoittuneita tarvikkeita.
f) Älä paina liipaisimesta, ennen kuin hylsy on liitetty mutteriin tai ruuviin. Hylsyn/työkalun tulee olla kunnolla kiinni.
g) Varmista ennen mutterinvääntimen käyttämistä, että kaikki liitännät ovat kunnolla kiinni ja että ilmaletkut eivät ole vahingoittuneet.
h) Varoitus! Irrota paineilmaletku ennen hylsyn/työkalun irrottamista tai laitteen huoltoa.
i) Työkalua ja sen tarvikkeita ei saa muuttaa millään tavalla.

Työskentelyalueen vaarat

a) Huolehdi työskentelyalueen siisteydestä ja riittävästä valaistuksesta.
b) Vakavien onnettomuuksien ja kuolemaan johtavien onnettomuuksien syynä on yleensä liukastuminen, kompastuminen tai kaatuminen.
c) Varmista tasapainoinen työasento.
d) Yksipuoliset liikkeet, epämukavat asennot ja tärinä saattavat vaikuttaa haitallisesti käsiin.
e) Kova ääni saattaa aiheuttaa pysyviä kuulovaurioita. Käytä aina kuulosuojaimia.
f) Vältä pölyn hengittämistä, sillä pöly on terveydelle vaarallista.
g) Varmista, että ihmiset ja eläimet ovat riittävän etäällä työkalusta sen käytön aikana.
h) Tätä työkalua ei saa käyttää räjähtävien materiaalien läheisyydessä eikä sitä ole eristetty niin, että sillä voi koskettaa virtalähteitä.

Oma turvallisuutesi

a) Ole huolellinen ja käytä tervettä järkeä, kun käytät paineilmalla toimivaa käsityökalua. Älä käytä sähkökäyttöistä käsityökalua, jos olet väsynyt tai päihteiden, lääkkeiden tai alkoholin vaikutuksen alainen. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen vähentää loukkaantumisvaaraa.
c) Vältä laitteen tahatonta käynnistystä. Älä pidä sormea liipaisimella, kun liität paineilmaletkun tai vaihdat hylsyn.
d) Älä kurota liian kauas. Varmista, että seisot tukevasti ja tasapainossa työn jokaisessa vaiheessa. Näin hallitset laitteen paremmin yllättävissä tilanteissa.
e) Käytä tarkoituksenmukaisia vaatteita. Älä pidä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla koneen liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.
f) Jos tyskentelyssä syntyy pölyä, käytä pölynpoistolaitteita.
g) Pidä kiinni laitteen eristetyistä otepinnoista, jos työkalu voi osua piilossa oleviin jännitteisiin kohteisiin. Laitteen metalliosat voivat jännitteiseen kohteeseen osuessaan johtaa sähköä ja aiheuttaa käyttäjälle sähköiskun.
h) Vältä suoraa kontaktia varusteisiin käytön aikana ja sen jälkeen.

Sinkoilevien esineiden aiheuttamat vaarat

a) Työkappaleen, varusteiden tai asennetun työkalun osat saattavat singota suurella nopeudella.
b) Käytä aina iskunkestäviä suojalaseja, kun työskentelet mutterinvääntimellä. Valitse sopivat suojalasit, jotka suojaavat riittävästi työn jokaisessa vaiheessa.
c) Varmista, että työkappale on kunnolla kiinni.

Tarttumisen vaara

a) Löysien vaatteiden, hiusten, korujen tai käsineiden juuttuminen koneeseen saattaa aiheuttaa vakavan onnettomuuden, kuten tukehtumisen tai hiusten irtoamisen.
b) Käsineet saattavat juuttua pyörivään työkaluun ja aiheuttaa vakavan loukkaantumisen.
c) Kumipintaiset tai metallivahvistetut käsineet saattavat juuttua pyöriviin hylsyihin ja pidentimiin.
d) Älä käytä huonosti istuvia tai kuluneita käsineitä.
e) Älä pidä kiinni karasta, hylsystä tai pidentimestä.
f) Pidä kädet loitolla pyörivästä karasta.

Laitteen liittäminen paineilmaletkuun

a) Laite tulee liittää paineilmajärjestelmään, jonka työpaine on 6,3 baaria (90 psi), ja joka antaa puhdasta, suodatettua ja kuivaa ilmaa. Varoitus! Liian kova paine lyhentää laitteen käyttöikää ja saattaa johtaa vakaviin henkilövahinkoihin.
b) Liitä työkaluun paineilmaletku.
c) Asenna pikaliitin letkuun ja sopiva liitin työkaluun. Älä asenna työkaluun pikaliitintä, sillä tässä tapauksessa työkalussa on painetta, vaikka ilmaletku on irrotettu.
d) Jotta työkalun täysi kapasiteetti saadaan hyödynnettyä, kompressorin vähimmäisilmanpainen tulee vastata ilmanpainetyökalun ilmoitettua ilmanpainen kulutusta.
e) Käytä letkuja, joiden koko ja pituus ovat suositusten mukaisia. Älä liitä työkalua kompressoriin ilman sammutusventtiiliä, joka on helppokäyttöinen ja helppopääsyisessä paikassa.
f) Tyhjennä kompressorisäiliöön ja letkuihin kertyvä kondenssivesi säännöllisesti, jotta vesi ei pääse paineilmajärjestelmään. Vesi saattaa jäätyä letkuihin tai aiheuttaa työkalun ruostumisen.

Kuvakkeiden selitykset

Lue käyttöohje huolellisesti ennen käyttöä.

Käytä aina kuulosuojaimia.

Käytä aina suojalaseja.

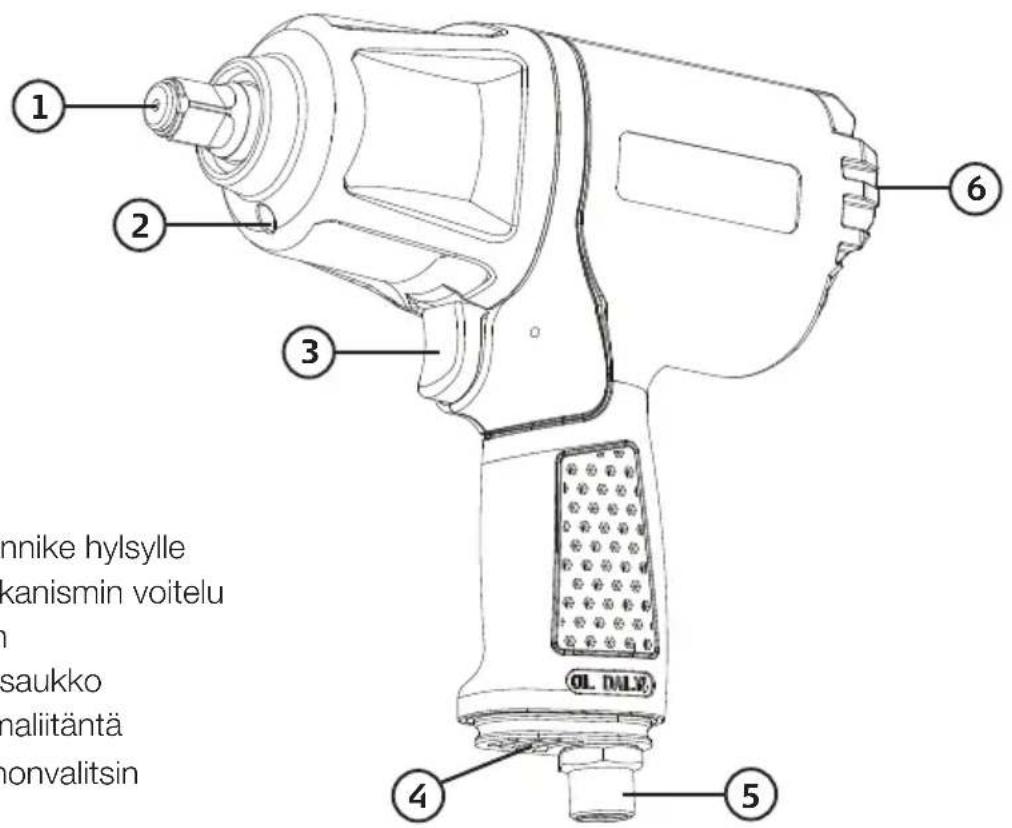

Kuvaus

1. 12 ":n kiinnike hylsylle
2. Iskumekanismin voitelu
3. Liipaisin
4. Puhallusaukko
5. Paineilmaliitäntä
6. Toiminnonvalitsin

Voitelu

Työkalu tulee voidella voiteluöljysumuttimella tai lisäämällä muutama pisara öljyä suoraan työkalun paineilmaliitäntään ennen käyttöä.

Työkalun voiteluväli riippuu siitä, kuinka usein sitä käytetään.

Ilmamoottorin voiteleminen

Mutterinvääntimen ilmamoottori tulee voidella ennen ensimmäistä käyttökertaa sekä säännöllisesti koko laitteen käyttöiän ajan. Käytä kevytjuoksuista öljyä, joka ei sisällä hartsia tai happoja, ja jonka viskositeetti on korkeintaan 22. Sopivia öljyjä ovat ompelukoneöljy ja paineilmakäyttöisille työkaluille tarkoitetut öljyt.

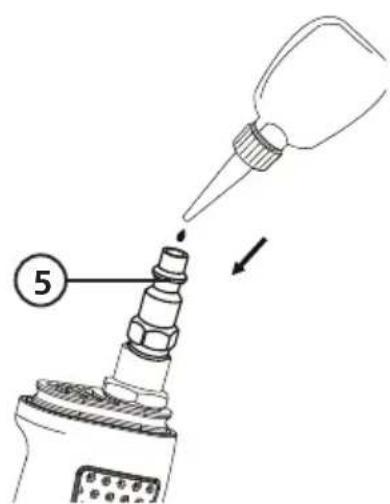

Irrota mutterinväännin ilmaletkusta, pidä mutterinväännintä ylösalaisin ja tiputa 2–3 tippaa öljyä paineilmaliitäntään (5). Älä voitele liikaa; ylimääräinen öljy poistuu ulostuloaukon kautta. Pidä ulostuloaukon edessä paperia tai liinaa ja varmista, että lähistöllä ei ole ihmisiä tai herkkiä kohteita.

Iskumekanismin voiteleminen

lskujärjestelmä voidellaan rasvalla tehtaassa, eikä sitä tarvitse rasvata uudelleen, jos mutterinväännintä käytetään vain syksyisin ja keväisin renkaiden vaihtoon.

Jos mutterinväännintä käytetään päivittäin, iskumekanismi tulee voidella 2–3 kertaa kuukaudessa tai tarvittaessa.

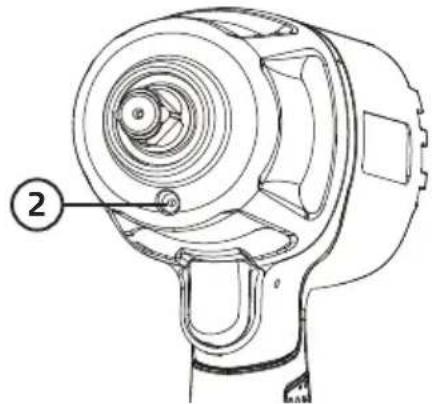

Irrota mutterinväännin ilmaletkusta. Avaa ruuvi (2) 2,5 mm:n kuusiokoloavaimella ja laita reikään 2–3 tippaa moottoriöljä.

Varmista, että O-rengas on kiinni ruuvissa. Ruuvaa ruuvi takaisin paikoilleen, mutta älä niin tiukalle, että O-rengas vahingoittuu.

1. Irrota paineilmaliitännässä oleva kuljetustulppa (5). Ruuvaa nippa kiinni paineilma- liitäntään. Käytä esim. kierteentiivistysteippiä, jotta liitännästä tulee ilmatiivis.

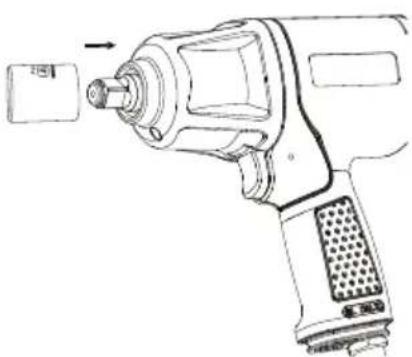

1. Paina hylsy kiinnikkeeseen (1). Käytä ainoastaan vahingoittumattomia voimahylsyjä.

2. Liitä paineilmaletkun pikaliitin mutterinvääntimen nippaan.

3. Säädä pyörimissuunta ja iskuvoimakkuus toiminnonvalitsimella (6).

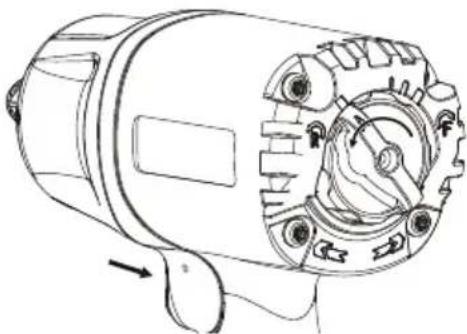

Pyöritys myötäpäivään

Käännä toiminnonvalitsinta myötä- päivään, kun haluat kiristää pultteja/ muttereita (pyöritys myötäpäivään). Koneessa on 3 tehoa pyöritettäessä myötäpäivään: alhainen teho - keskiteho - korkea teho. Aloita aina alhaisimmalla teholla ja lisää tehoa tarvittaessa.

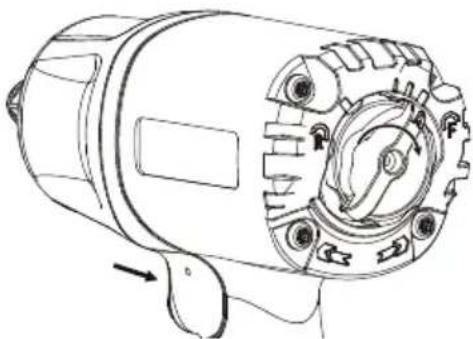

Pyöritys vastapäivään

Käännä toiminnonvalitsin vastapäivään, kun haluat avata pultteja/muttereita (pyöritys vastapäivään). Vastapäivään pyöritettäessä mutterinväännin pyörii täydellä teholla, eikä tehoa voi säätää.

1. Käynnistä mutterinväännin pitämällä siitä kiinni molemmilla käsillä (jos mahdollista) ja painamalla liipaisimesta.

Vianhaku

Mutterinväännin pyörittää heikosti tai ei ollenkaan.	Työkalua ei ole voideltu. Voitele työkalu sopivalla öljyllä, katso kohta Voitelu.
	Ilmanpaine on alhainen. Säädä paineensäätimestä kompressorin paineeksi 90 psi/6,3 baaria.
	Toiminnonvalitsin on vääärässä asennossa.
	Paine laskee. Liian pitkä tai halkaisijaltaan liian pieni letku aiheuttaa painehäviötä. Tarkista ja vaihda lyhyempään/isompaan paineilmaletkuun.
	Ilmamoottorin lavat ovat kuluneet.
	Ulostuloaukosta tulee vettä tai roiskeita.
	Jos mutterinväännin on pitkään käyttämättä, ilmamoottorin lavat saattavat juuttua kiinni.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Terän kiinnike 12 "

Ilmankulutus 185 litraa minuutissa

Kierrosluku 7 500 kierr./min (kuormittamaton)

Suurin iskuvoima 750 Nm

Paineilmaliitäntä 1/4" NPT

Suositeltu letkun halkaisija 38 "

Työpaine enintään 6,3 baaria (90 psi)

Paino 2,5 kg

Äänenpaine (LpA) 95 dB(A) K: 3 dB(A)

Äänenpaine (LwA) 106 dB(A) K: 3 dB(A)

Tärinä ah 3,12 m/s² K: 1,5 m/s²

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
