Produkttype	Pneumatisk slagtrekker
Størrelse på firkantdrev	1/2 tomme firkantdrev
Tomgangshastighet	7500 o/min
Maks slagkraft	750 Nm
Luftforbruk	185 l/min
Maks arbeidstrykk	6,3 bar (90 psi)
Luftinngangskobling	1/4 tomme NPT
Anbefalt slangediameter	3/8 tomme
Vekt	2,5 kg
Lydtrykknivå	95 dB(A) (K=3 dB)
Lydeffektnivå	106 dB(A) (K=3 dB)
Vibrasjonsnivå	3,12 m/s² (K=1,5 m/s²)
Retningskontroll	Fremover (3 slaginnstillinger) og revers (full slagkraft)
Smøringstype	Luftmotor: lett olje (f.eks. symaskinolje); Hammermekanisme: fett (forhåndssmurt)
Sikkerhetsfunksjoner	Krever hørsels- og øyevern; ikke overskrid 90 psi; bruk kun slagfast verktøy
Medfølgende tilbehør	Beskyttelsesplugg, luftinngangsnippel (ikke vist)

Ofte stilte spørsmål - HI 750-T 1 Cocraft

Hvilken olje bør jeg bruke til luftmotoren?

Bruk en lettflytende, harpiks- og syrefri olje med en viskositetsgrad på maks 22, for eksempel symaskinolje eller olje beregnet for luftverktøy.

Hvor ofte bør jeg smøre hammermekanismen?

For sporadisk bruk (f.eks. sesongbasert dekkbytte) er forhåndssmøring tilstrekkelig. For daglig bruk, smør hammermekanismen 2-3 ganger per måned med noen dråper motorolje via skruehullet.

Hvorfor gir ikke slagtrekkeren min full kraft?

Mulige årsaker: mangel på smøring (smør luftmotoren), lavt lufttrykk (juster til 6,3 bar/90 psi), feil stilling på funksjonsvelgeren, eller slitte rotorblader. Sjekk hver.

Hva er maksimalt driftstrykk?

Maksimalt arbeidstrykk er 6,3 bar (90 psi). Overskridelse av dette kan føre til at verktøyet eksploderer.

Kan jeg bruke vanlige pipenøkler med denne slagtrekkeren?

Nei, bruk kun slagfaste pipenøkler beregnet for slagtrekkere. Vanlige pipenøkler kan knuses og forårsake skade.

Hvordan endrer jeg rotasjonsretningen?

Bruk funksjonsvelgeren (6): drei med klokken for fremover (stramming) med tre slaginnstillinger; drei mot klokken for revers (løsning) med full slagkraft.

Hva bør jeg gjøre hvis det kommer vann ut av eksosen?

Tøm kondens fra luftkompressortanken og slangene. Vann i systemet kan fryse eller forårsake rust.

Er det trygt å bruke slagtrekkeren i eksplosjonsfarlige omgivelser?

Nei, dette verktøyet er ikke designet for eksplosjonsfarlige omgivelser og er ikke isolert for kontakt med elektriske strømkilder.

Hvordan kobler jeg slagtrekkeren til lufttilførselen?

Monter en hurtigkobling på luftslangen og en vanlig inngangsnippel på verktøyet. Ikke fest en hurtigkobling direkte på verktøyet for å unngå gjenværende trykk.

Hvilket verneutstyr bør jeg bruke?

Bruk alltid sikkerhetsbriller og hørselsvern. Unngå også løse klær, smykker, og bind opp langt hår for å forhindre at det setter seg fast.

BRUKSANVISNING HI 750-T 1 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Smörjning av luftmotorn

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

Advarsel! Les hele brukerveiledningen grundig og ta vare på den til senere bruk. Sørg for å lese og forstå veiledningen før produktet tas i bruk. Hvis følgende tiltak og anbefalinger ikke følges kan det føre til alvorlige personskader.

Advarsel! Det anbefalte arbeidstrykket på maks 6,3 bar (90 psi) må følges. Et for høyt trykk kan få produktet til å eksplodere, med de alvorlige skader dette kan medføre.

a) Muttertrekkeren må kobles bort fra luftslangen før skifte av verktøy og tilbehør, når service og vedlikehold skal utføres og når maskinen ikke er i bruk.
b) Bruk alltid vernebriller og hørselvern når du jobber med muttertrekkeren.
c) Ikke bruk løstsittende klær og smykker. Hold hår, klær, smykker, etc. unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler og føre til alvorlige personskader.
d) Avtrekkeren må ikke holdes inne när luftslangen er tilkoblet.
e) Bruk kun tilbehør og tilkoblinger som er beregnet for luftdrevne verktøy. ADVARSEL! Benytt kun krafthylser som er beregnet for muttertrekkere. Bruk ikke vanlige hylser som kun er beregnet til bruk på håndverktøy, eller slitt og skadet tilbehør.
f) Ikke press avtrekkeren inn før hylsen er plassert riktig på mutteren/bolten. Hylsen/verktøyet skal være skikkelig festet.
g) Før verktøyet brukes må man kontrollere at alle tilkoblinger sitter godt fast og at luftslangene ikke er skadet.
h) ADVARSEL! Lufttilkoblingen må kobles fra før hylsen/verktøyet monteres eller service skal utføres.
i) Produktet må ikke modifiseres.

Farer på arbeidsplassen

a) Sørg for at arbeidsplassen er ryddig og godt belyst.
b) De vanligste årsakene til skader og ulykker er at man glir, snubler og faller. Vær ekstra oppmerksom på slanger, ledninger og glatte gulv.
c) Påse at du har en god, stabil arbeidsstilling og godt fotfeste.
d) Ensformige arbeidsbevegelser, ubekvem arbeidsstilling og vibrasjoner kan være skadelig for hender og armer.
e) Høyt lydnivå kan føre til vedvarende hørselsskader. Bruk alltid hørselsvern.
f) Unngå å puste inn støv da dette kan være helseskadelig.
g) Pass på å holde mennesker og dyr på trygg avstand når verktøyet er i bruk.
h) Dette verktøyet skal ikke brukes nær eksplosive stoffer og er ikke isolert for kontakt med strømkilder.

Personlig sikkerhet

a) Vær oppmerksom og bruk sunn fornuft når du bruker et hydrauliske håndverktøy. Ikke bruk håndverktøyet når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker verktøyet kan et lite øyeblikks uoppmerksomhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.
c) Unngå uønsket oppstart. Ikke hold fingrene på avtrekkeren mens luftslange kobles til eller ved skifte av hylse.
d) Strekk deg ikke for langt. Påse at du står stødig og har god balanse i kroppen under hele arbeidsoperasjonen. Da er du bedre forberedt når uventede situasjoner oppstår.
e) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker, smykker og annet løstsittende unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler.
f) Bruk utsugingsutstyr for støv ved behov.
g) Hold i produktets isolerte grep hvis verktøyet kan komme borti skjulte spenningsførende deler. Metalldeler på produktet kan bli strømførende og gi brukeren elektrisk støt.
h) Unngå direkte kontakt med tilbehøret ved bruk.

Farer med løse gjenstander

a) Deler fra arbeidsemnet, tilbehør etc. kan slynges ut med stor fart.
b) Benytt alltid støtsikre vernebriller när du jobber med muttertrekkeren.
Velg passende vernebriller som gir beskyttelse mot alle arbeidsmomentene.
c) Pass på at arbeidsemnet er godt festet.

Fare for å sette seg fast

a) Det kan være fare for kvelning etc. ved bruk av løstsittende klær, smykker hvis dette fester seg i verktøyet.
b) Hansker kan feste seg i roterende deler og føre til skader på hender/fingre.
c) Gummierte eller metallforsterkede hansker kan lett feste seg i roterende deler.
d) Bruk ikke løstsittende hansker eller hansker som er slitt.
e) Hold aldri i aksler, hylse eller forlengere.
f) Hold fingrene unna roterende deler.

Kobling til trykkluftsystem

a) Maskinen skal kobles til et trykkluftsystem som har et arbeidstrykk på 6,3 bar (90 psi) og som gir rein, filtrert og tørr luft. Advarsel! Et trykk som er for høyt reduserer maskinens levetid og kan føre til alvorlige personskader.
b) Sørg for at trykkluftslangen er beregnet for denne bruken.
c) Monter en hurtigkobling på slangen og en tilhørende nippel på muttertrekkeren. Hurtigkoblingen må ikke monteres på muttertrekkeren for da blir den ikke trykkløs selv om luftslangen er frakoblet.
d) For at muttertrekkeren skal levere maks kapasitet, må kompressoren gi minst det lufttrykket som er oppgitt.
e) Påse at slangene har riktig dimensjon og lengde. Muttertrekkeren må ikke kobles til lufttrykksystemet uten bruk av en avstengingsventil som er lett tilgjengelig og enkel å bruke.
f) Pass på at kondens i kompressortanken og slanger tømmes regelmessig så det ikke samler seg opp vann i trykkluftsystemet. Vann kan fryse og skape frostskader i slangen eller gi rustskader på muttertrekkeren.

Forklaring på symboler

Les bruksanvisningen før bruk.

Bruk alltid hørselsvern.

Benytt alltid vernebriller.

Beskrivelse

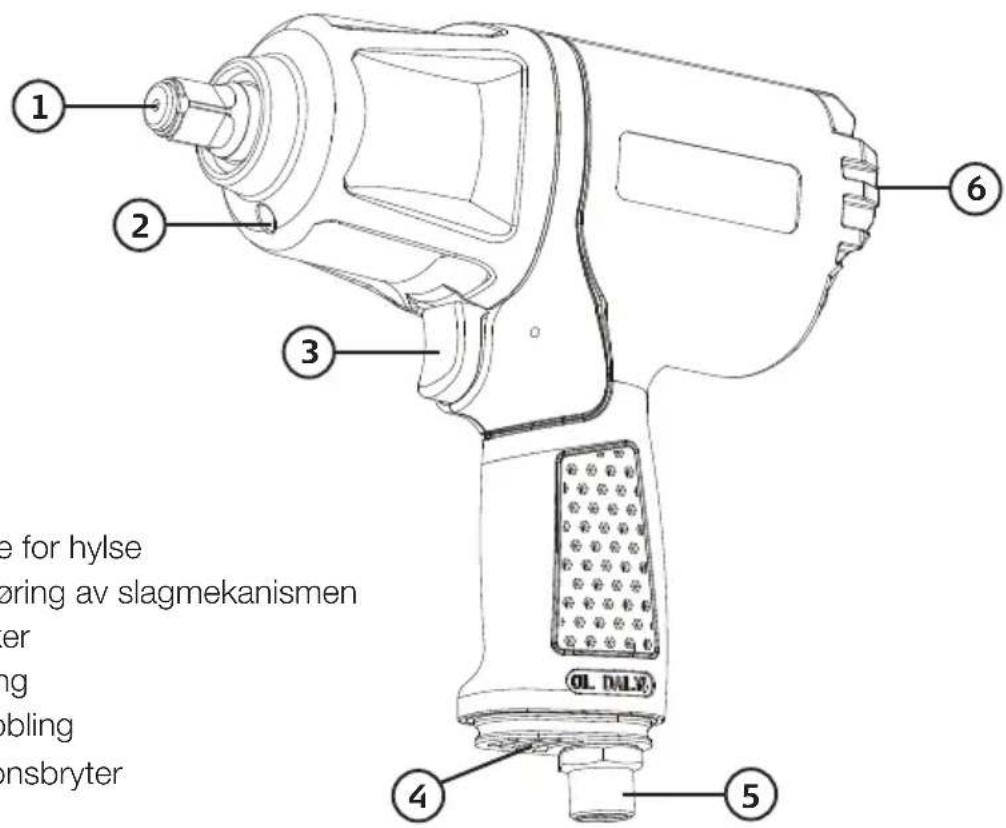

1. 12 " feste for hylse
2. For smøring av slagmekanismen
3. Avtrekker
4. Utblåsing
5. Lufttilkobling
6. Funksjonsbryter

Smøring

Bruk dampsmøring i luftledningen eller ved å dryppe noen dråper olje direkte i muttertrekkerens tilkobling før bruk. Verktøyet må smøres med visse mellomrom, avhengig av hvor ofte muttertrekkeren brukes.

Smøring av luftmotoren

Luftmotoren på muttertrekkeren skal smøres før den tas i bruk for første gang. Seinere smøres den av og til. Dette øker maskinens levetid. Bruk en lettflytende olje fri for harpiks og syrer, og med maks viskositet på 22, f.eks. symaskinolje eller olje beregnet for luftdrevne verktøy og maskiner.

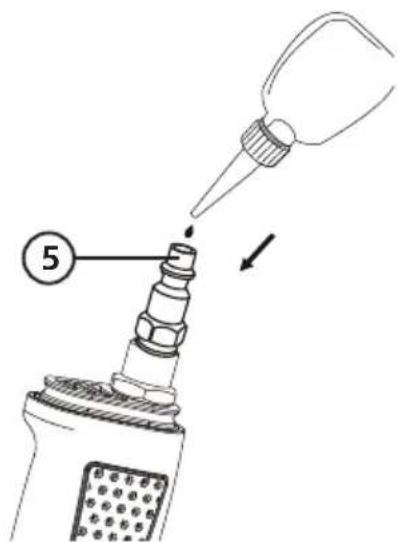

Muttertrekkeren kobles fra luftslangen. Hold den opp-ned og drypp 2–3 dråper med olje ned i lufttilkoblingen (5). Bruk ikke for mye olje. Eventuell overskuddsolje vil sprute ut fra utblåsingen. Pass derfor på å ha litt papir eller en klut ved utblåsingen og kontroller i forveien at det ikke er noen personer eller følsomme ting i nærheten.

Smøring av slagmekanismen

Slagmekanismen er smurt med fett fra fabrikk og trenger ikke ytterligere smøring hvis man kun bruker muttertrekkeren om høst og vår til dekkskifting. Hvis muttertrekkeren brukes til daglig skal slagmekanismen smøres 2-3 ganger i måneden eller ved behov.

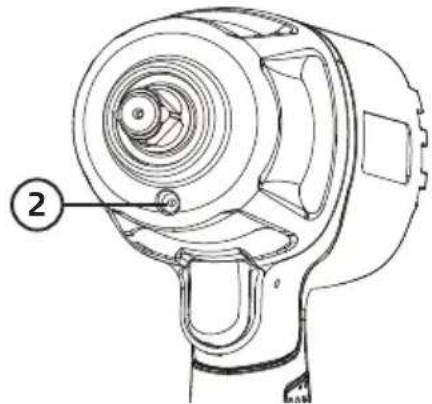

Koble muttertrekkeren fra luftslangen. Løsne på skruen (2) med en 2,5 mm-inseksnøkkel og drypp 2–3 dråper med motorolje i hullet.

Pass på at du ikke mister O-ringen som sitter på skruen. Skru i skruen igjen, men ikke trekk til så hardt at O-ringen blir skadet.

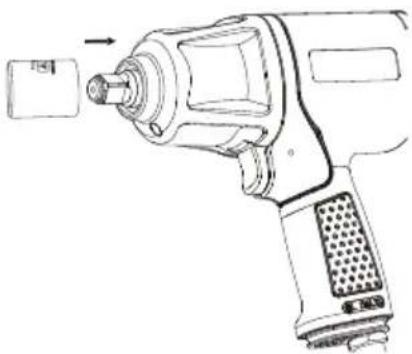

1. Fjern transportpluggen som er ved lufttilkoblingen (5). Fest nippelen i lufttilkoblingen. Bruk gjengetetting slik at tilkoblingen blir lufttett.

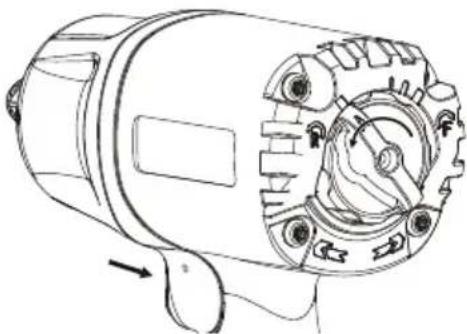

Vri funksjonsbryteren medurs for å skru til bolter/mutre (høyregange). Det er 3 forskjellige nivåer for å trekke til medurs: Lav – middels – høy. Start alltid med den laveste innstillingen og øk ved behov.

Vri funksjonsbryteren moturs for å løsne på bolter/mutre (venstregange). Det er kun et nivå moturs og dette har full slagstyrke.

1. For å starte muttertrekkeren holdes den fast med begge hendene og avtrekkeren presses inn.

Feilsøking

Muttertrekkeren har liten kraft eller den roterer ikke i det hele tatt.	Verktøyet mangler smøring. Smør verktøyet med riktig olje, se avsnittet Smøring.
	Lavt lufttrykk. Juster trykkregulatoren på kompressoren til 90 psi/6,3 bar.
	Funksjonsbryteren er innstilt feil. Kontroller.
	Trykket synker. For lang slange eller slangen har for stor diameter. Kontroller og skift til riktig slangetype/-lengde.
	Slitte rotorblader i luftmotoren. Skift ut.
	Det blåses vann eller stenk ut av verktøyet. Tøm ut kondensvannet fra kom- pressortanken og slangen.
	Hvis muttertrekkeren har ligget lenge ubrukt kan rotorbladet sette seg fast. Smør verktøyet med riktig olje, se avsnittet Smøring. Kjør deretter maskinen på Høy slagstyrke i ca. 30 sek. Se Bruk. Gjenta dette hvis det ikke hjelper.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Luftforbruk 185 l/min

Turtall 7 500 o/min, (ubelastet)

Maks slagkraft 750 Nm

Luftilkobling 14 " NPT

Anbefalt slangediameter 38

Maks arbeidstrykk 6,3 bar (90 psi)

Vekt 2,5 kg

Lydtrykk (LpA) 95 dB(A) K: 3 dB(A)

Lydeffekt (LwA) 106 dB(A) K: 3 dB(A)

Vibrasjon a_h 3,12 m/s ^2 K: 1,5 m/s ^2
