Produkttyp	Pneumatisk mutterdragare
Drivningsstorlek	1/2 tum fyrkantsdrivning
Tomgångsvarvtal	7500 rpm
Max slagkraft	750 Nm
Luftförbrukning	185 l/min
Max arbetstryck	6,3 bar (90 psi)
Luftanslutning	1/4 tum NPT
Rekommenderad slangdiameter	3/8 tum
Vikt	2,5 kg
Ljudtrycksnivå	95 dB(A) (K=3 dB)
Ljudeffektnivå	106 dB(A) (K=3 dB)
Vibrationsnivå	3,12 m/s² (K=1,5 m/s²)
Riktningsreglering	Framåt (3 slaginställningar) och Bakåt (full slagkraft)
Smörjningstyp	Luftmotor: lätt olja (t.ex. symaskinsolja); Hammarmekanism: fett (försmord)
Säkerhetsfunktioner	Kräver hörsel- och ögonskydd; överskrid inte 90 psi; använd endast slaghylsor
Inkluderade tillbehör	Skyddsplugg, luftinsugningsnippel (visas inte)

Vanliga frågor - HI 750-T 1 Cocraft

Vilken olja ska jag använda till luftmotorn?

Använd en lättflytande, hartsi- och syrafri olja med viskositetsklass max 22, som symaskinsolja eller olja avsedd för luftverktyg.

Hur ofta ska jag smörja hammarmekanismen?

För enstaka användning (t.ex. säsongsvis däckbyte) räcker försmörjning. Vid daglig användning, smörj hammarmekanismen 2-3 gånger per månad med några droppar motorolja via skruvhålet.

Varför ger min mutterdragare inte full kraft?

Möjliga orsaker: brist på smörjning (smörj luftmotorn), lågt lufttryck (justera till 6,3 bar/90 psi), fel läge på funktionsväljaren eller slitna rotorblad. Kontrollera varje.

Vad är det maximala arbetstrycket?

Maximalt arbetstryck är 6,3 bar (90 psi). Om detta överskrids kan verktyget explodera.

Kan jag använda vanliga hylsor med denna mutterdragare?

Nej, använd endast slaghylsor avsedda för mutterdragare. Vanliga hylsor kan splittras och orsaka skada.

Hur ändrar jag rotationsriktningen?

Använd funktionsväljaren (6): vrid medurs för framåt (dragning) med tre slaginställningar; vrid moturs för bakåt (lossning) med full slagkraft.

Vad ska jag göra om vatten blåser ut ur avgasutloppet?

Töm kondensvattnet från luftkompressorns tank och slangar. Vatten i systemet kan frysa eller orsaka rost.

Är det säkert att använda mutterdragaren i explosiva atmosfärer?

Nej, detta verktyg är inte konstruerat för explosiva atmosfärer och är inte isolerat för kontakt med elkällor.

Hur ansluter jag mutterdragaren till lufttillförseln?

Montera en snabbkoppling på luftslangen och en vanlig insugningsnippel på verktyget. Fäst inte en snabbkoppling direkt på verktyget för att undvika kvarstående tryck.

Vilken skyddsutrustning ska jag bära?

Använd alltid skyddsglasögon och hörselskydd. Undvik även lösa kläder, smycken och knyt upp långt hår för att förhindra fastnande.

BRUKSANVISNING HI 750-T 1 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

Varning! Läs hela bruksanvisningen innan du använder produkten och spara den för framtida bruk. Se till att läsa och förstå manualens innehåll innan verktyget används. Om detta inte följs kan det leda till allvarliga personskador.

Varning! Överskrid inte rekommenderat arbetstryck, 6,3 bar (90 psi). Ett för högt tryck kan få mutterdragaren att explodera med allvarliga personskador eller dödsfall som följd.

a) Koppla bort mutterdragaren från luftslangen före byte av verktyg och tillbehör samt vid service eller då den inte används.
b) Använd alltid skyddsglasögon och hörselskydd när mutterdragaren är i bruk.
c) Bär inte löst sittande kläder eller smycken. Håll undan hår, kläder och löst sittande handskar från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i mutterdragarens rörliga del och orsaka personskada.
d) Håll inte in avtryckaren när luftslangen ansluts.
e) Använd endast tillbehör och anslutningar avsedda för luftdrivna verktyg. WARNING! Använd enbart krafthylsor avsedda för mutterdragare. Använd inte vanliga hylsor avsedda för handverktyg, slitna eller skadade tillbehör.
f) Håll inte in avtryckaren innan hylsan anslutits till muttern eller skruven. Hylsan/verktyget ska vara ordentligt fastsatt.
g) Innan verktyget används, kontrollera att alla anslutningar sitter ordentligt fast och att luftslangarna inte är skadade.
h) WARNING! Koppla bort luftanslutningen innan hylsan/verktyget monteras eller service utförs.
i) Detta verktyg med tillbehör får inte modifieras på något sätt.

Risker på arbetsplatsen

a) Håll arbetsområdet rent och bra belyst.
b) De vanligaste orsakerna till allvarliga skador eller dödsolyckor är när man halkar, snubblar eller faller. Var uppmärksam på hängande slangar och hala golv.
c) Se till att ha god balans och bra fotfäste.
d) Enformiga arbetsrörelser, obekväma ställningar och vibrationer kan vara skadliga för händer och armar.
e) Höga ljudnivåer kan medföra bestående hörselskador. Använd alltid hörselskydd.
f) Undvik inandning av damm eller hantering som kan vara farlig för hälsan.
g) Se till att människor och djur håller avständ till verktyget när det används.
h) Detta verktyg är inte avsett att användas i närheten av explosiva material och är inte isolerat för kontakt med strömkälla.

Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett pneumatiskt handverktyg. Använd inte ett handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Håll inte fingret på avtryckaren när du ansluter luftslangen eller byter hylsa.
d) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
e) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll undan här, kläder och handskar från rörliga delar. Lösa kläder, smycken eller längt här kan fastna i rörliga delar.
f) Använd utrustning för utsugning och uppsamling av damm vid dammrelaterade arbeten.
g) Håll mutterdragaren i de isolerade grepytorna om verktyget kan komma i kontakt med dolda spänningsförande delar. Metalldelar på mutterdragaren kan bli spänningsförande och ge användaren elektriska stötar.
h) Undvik direkt kontakt med tillbehör under och efter användning.

Risker med kringflygande föremål

a) Delar av arbetsstycket, på tillbehör eller till och med det monterade verktyget kan kastas iväg med hög kraft.
b) Använd alltid slagtåligt ögonskydd när du arbetar med mutterdragare. Välj ett lämpligt ögonskydd som ger tillräckligt skydd för varje arbetsmoment.
c) Se till att arbetsstycket är säkert fastsatt.

Risk för att fastna

a) Det kan medföra risk för kvävning, skalpering och/eller sönderslitning om löst hängande kläder, smycken, halsband, här eller löst hängande handskar fastnar i verktyget.
b) Handskar kan fastna i det roterande verktyget och medföra skadade eller brutna fingrar.
c) Gummerade eller metallförstärkta handskar kan lätt fastna i roterande hylsor och förlängare.
d) Använd inte löst hängande handskar eller handskar som är slitna.
e) Håll aldrig i drivtapp, hylsa eller förlängare.
f) Håll händerna borta från roterande drivtapp.

Anslutning till tryckluftssystem

a) Verktyget ska anslutas till ett tryckluftssystem som har arbetstryck 6,3 bar (90 psi) och som ger ren, filtrerad och torr luft. Varning! För högt tryck minskar verktygets livstid mycket och kan ge allvarliga personskador.
b) Anslut verktyget med en slang som är avsedd för tryckluft.
c) Montera en snabbkoppling i slangen och en passande nippel på verktyget. Montera inte en snabbkoppling på verktyget, då är inte verktyget trycklöst även om luftslangen är bortkopplad.
d) För att verktyget ska leverera full kapacitet måste kompressorn avge minst luftverktygets angivna luftförbrukning.
e) Använd slangar av rekommenderad dimension och längd. Anslut inte verktyget till kompressorn utan att infoga en avstängningsventil som är lätt åtkomlig och enkel att använda.
f) Se till att kondensvatten i kompressortank och slangar töms ur regelbundet så att inte vatten följer med ut i tryckluftssystemet. Dels kan vattnet frysa i slangen, dels kan det ge rostskador på verktyget.

Förklaring av symboler

Läs bruksanvisningen före användning.

Använd alltid hörselskydd.

Använd alltid skyddsglasögon.

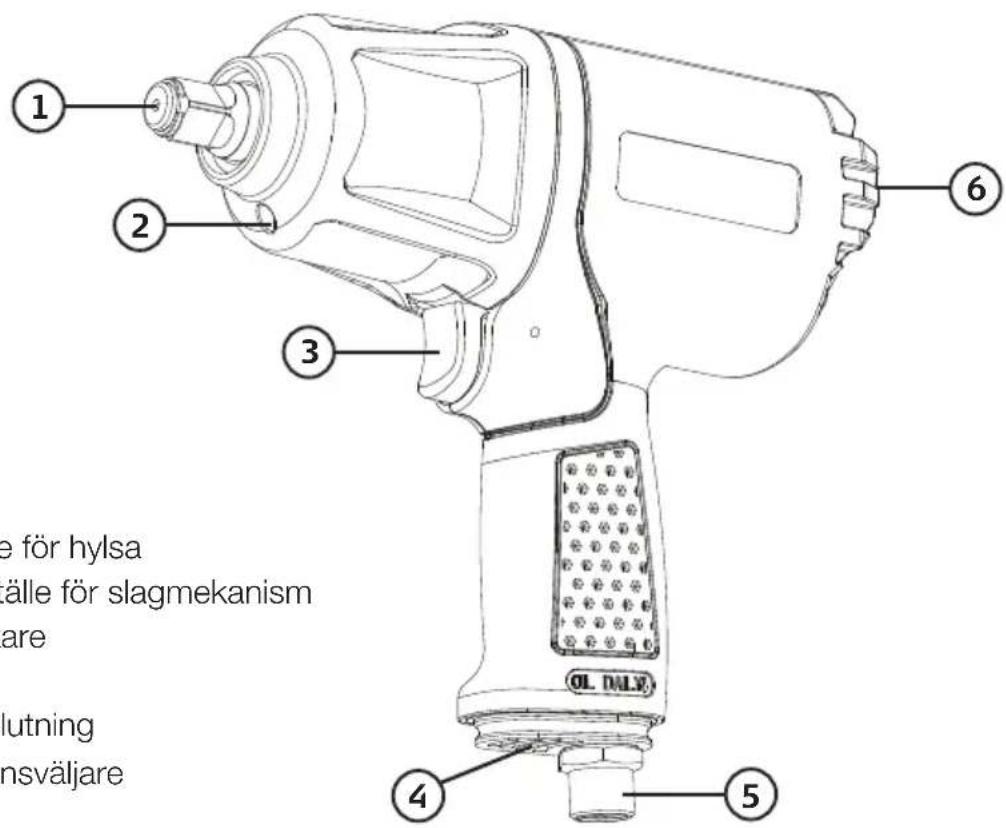

Beskrivning

1. 12 " fäste för hylsa
2. Smörställe för slagmekanism
3. Avtryckare
4. Utblås
5. Luftanslutning
6. Funktionsväljare

Smörjning

Luften till verktyget ska smörjas med en dimsmörjare i luftledningen eller genom att man droppar lite olja direkt i verktygets luftanslutning före användning. Verktyget måste smörjas med olika intervall beroende på hur ofta det används.

Mutterdragarens luftmotor ska smörjas innan den tas i bruk första gången, därefter då och då under hela dess livslängd. Använd lättflytande olja fri från harts och syror med viskositet högst 22, t.ex. symaskinsolja eller olja avsedd för luftdrivna verktyg och maskiner.

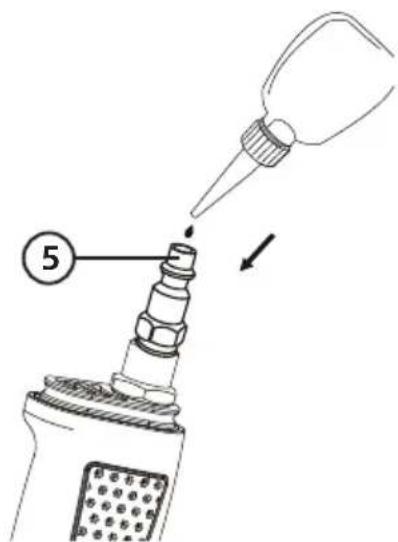

Koppla bort mutterdragaren från luftslangen, håll mutterdragaren upp och ned och droppa 2–3 droppar olja ner i luftanslutningen (5). Smörj inte för mycket, eventuell överskottsolja kommer att spruta ut från utblåset. Se därför till att ha ett papper/en trasa vid utblåset och kontrollera i förväg att inga personer eller känsliga objekt finns i närheten.

Smörjning av slagmekanismen

Slagmekanismen är smord med fett från fabrik och behöver inte smörjas ytterligare om mutterdragaren endast används höst och vår vid däckbyte. Om mutterdragaren används dagligen ska slagmekanismen smörjas 2-3 gånger i månaden eller vid behov.

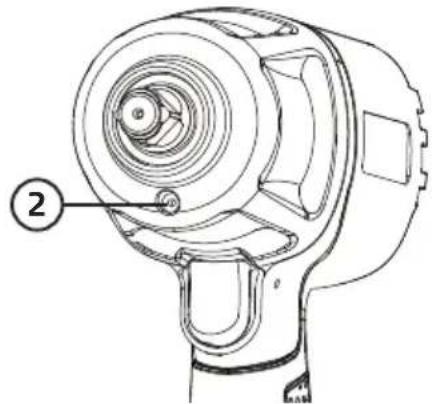

Koppla bort mutterdragaren från luftslangen. Lossa skruven (2) med en 2,5 mm-insexnyckel och droppa 2–3 droppar motorolja i hålet. Se till att inte tappa O-ringen som sitter på skruven. Skruva tillbaka skruven men dra inte åt så hårt att O-ringen skadas.

1. Ta bort transportpluggen som finns i luftanslutningen (5). Skruva fast nippeln i luftanslutningen. Använd någon form av gängtätning så att anslutningen blir lufttät.

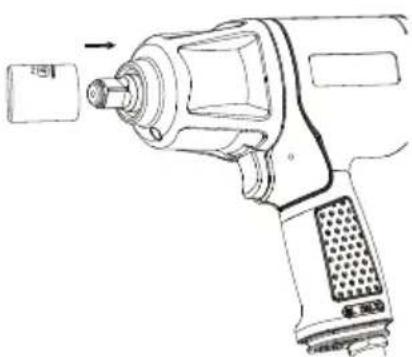

1. Tryck fast en hylsa på fästet (1). Använd endast krafthylsor som är oskadade.

2. Anslut luftslangens snabbkoppling till nippeln på skruvdragaren.

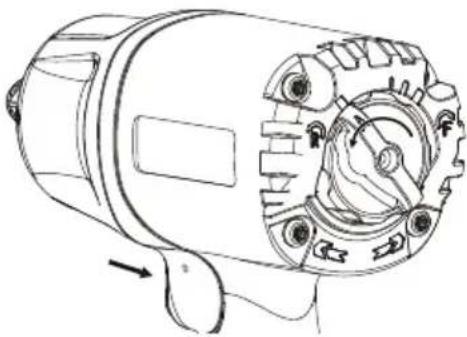

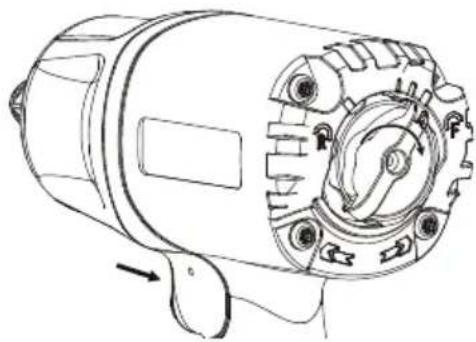

3. Ställ in rotationsriktning och slagstyrka med funktionsväljaren (6):

Vrid funktionsväljaren medurs för att skruva åt bultar/muttrar (högergång). Det finns 3 olika lägen för åtdragning medurs för slagstyrka: låg – medel – hög. Börja alltid med lägsta inställning och öka vid behov.

Vrid funktionsväljaren moturs för att skruva loss bultar/muttrar (vänstergång). Det finns endast ett läge moturs, full slagstyrka.

1. För att starta mutterdragaren, håll fast den med båda händerna (om möjligt) och tryck in avtryckaren.

Felsökning

Mutterdragaren är svag eller roterar inte alls.	Verktyget är osmort. Smörj verktyget med avsedd olja, se avsnittet Smörjning.
	Lågt lufttryck. Justera tryckregulatorn på kompressorn till 90 psi/6,3 bar.
	Funktionsväljaren står i fel läge.
	Trycket sjunker. För lång slang eller slang med för liten diameter som ger tryckfall. Kontrollera och byt till kortare/ grövre luftslang.
	Slitna rotorblad i luftmotor.
	Vatten eller stänk blåser ut vid utblåset.
	Om mutterdragaren har legat länge oanvänd kan luftmotorns rotorblad fastna.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Verktygsfäste 12 "

Luftförbrukning 185 l/min

Varvtal 7 500 v/min (obelastad)

Max slagkraft 750 Nm

Luftanslutning 14 " NPT

Rekommenderad slangdiameter 38 "

Max arbetstryck 6,3 bar (90 psi)

Vikt 2,5 kg

Ljudtryck (LpA) 95 dB(A) K: 3 dB(A)

Ljudeffekt (LwA) 106 dB(A) K: 3 dB(A)

Vibration a_h 3,12 m/s ^2 K: 1,5 m/s ^2

Muttertrekker 12 "

Art.nr. 40-8665 Modell PAT-106
