Tuotemerkki	SILVERCREST
Malli	SON 90 A1 OVERLOCK SEWING MACHINE
Tyyppi	Overlock-ompelukone
Lankojen lukumäärä	2, 3 tai 4
Neulojen määrä	1 tai 2
Ompelunopeus	Noin 1200 pistoa/min
Pistoleveys	Oikea neula: 3,0–4,5 mm; vasen neula: 5,2–6,7 mm
Pistopituus	1–4 mm
Yhteensopivat neulat	HA x1 nro 11–14 tai 130/705 nro 75–90
Virransyöttö	220–240 V ~, 50 Hz
Sähkönkulutus	90 W (moottori)
Suojausluokka	II
Melutaso	78 dB(A)
Poljin	Elektroninen FDM, tyyppi KD-2902
Mahdolliset ompeleet	2, 3 tai 4 -lankainen overlock, rullapäärmäys, litteä ommel, näkymätön ommel, koristeompeleet jne.
Differentiaalikuljetus	Kyllä, säädettävä 0,7 – 2,0
Vapaa käsivarsi	Kyllä
Valaistus	Sisäänrakennettu LED (ei vaihdettava)
Turvallisuus	Mikrokytkin estää käynnistyksen, jos etuluukku on auki
Huolto	Säännöllinen puhdistus mukana tulevalla harjalla; voitelu osoitetuissa kohdissa ompelukoneöljyllä; alaterän vaihto tarvittaessa
Pakkauksen sisältö	Kone, poljin, öljy, roskasäiliö, tarvikelaukku (varaneuloja, ruuvimeisseli, pinsetit, harja/saumanpurkaja, suojakansi), käyttöohje
Takuu	3 vuotta

Usein kysytyt kysymykset - SON 90 A1 OVERLOCK SEWING MACHINE SILVERCREST

Miten pujotetaan SILVERCREST SON 90 A1 -kone?

Pujotus tehdään järjestyksessä: ensin yläsyöttimen lanka (punainen), sitten alasäätimen lanka (keltainen), sitten oikean neulan lanka (vihreä) ja lopuksi vasemman neulan lanka (sininen). Käytä mukana tulevia pinsettejä apuna ohjaimien läpi, jotka sijaitsevat etuluukun takana. Katso tarkat paikat luukun takana olevasta kaaviosta.

Miten säädetään langan kireys tässä overlock-koneessa?

Käytä numeroituja kireyspyöriä: 14 (vasen neula, sininen), 15 (oikea neula, vihreä), 16 (ylempi syötin, punainen), 17 (alempi syötin, keltainen). Suositellut säädöt on annettu taulukossa jokaiselle ompeleelle. Tee aina koepisto kangasjätteellä säädön varmistamiseksi.

Miten neula vaihdetaan?

Irrota kone verkosta. Käännä vauhtipyörää itseäsi kohti, kunnes neulat ovat yläasennossa. Löysää kiinnitysruuvit pienellä ruuvimeisselillä, poista käytetty neula. Työnnä uusi neula, litteä puoli taaksepäin, pohjaan asti ja kiristä ruuvit.

Miten tehdään rullapäärmäys?

Poista vasen neula. Aseta ompeluleveyden kytkin asentoon 'R'. Säädä pistopituus F-2. Käytä neulaa nro 14 ja pörröistä lankaa ylemmälle syöttimelle. Katso rullapäärmäyksen oma kireystaulukko käyttöohjeesta.

Mitä tehdä, jos lanka katkeilee usein?

Tarkista, että lanka on pujotettu oikein (seuraa värikoodattua reittiä). Vähennä langan kireyttä, jos se on liian suuri. Varmista, että neulat on asennettu oikein eivätkä ole vaurioituneet. Käytä kankaalle sopivaa laadukasta lankaa.

Miten kone puhdistetaan ja öljytään?

Irrota kone verkosta. Käytä mukana tulevaa harjaa poistaaksesi pöly ja nukka syöttimien ja terien ympäristöstä. Pyyhi kotelo kevyesti kostealla liinalla. Tiputa muutama tippa ompelukoneöljyä käyttöohjeessa (sivu 34) osoitettuihin voitelupisteisiin.

Miten alaterä vaihdetaan?

Irrota kone verkosta. Avaa etuluukku. Siirrä yläterä lepoasentoon työntämällä sitä oikealle. Irrota alaterän ruuvi, sitten terä. Aseta uusi terä, ruuvaa kiinni, siirrä yläterä takaisin työasentoon ja sulje luukku.

Mikä on ompelun maksiminopeus?

Maksiminopeus on noin 1200 pistoa minuutissa. Sitä ohjataan polkimen painalluksella. Kovempi painallus lisää nopeutta.

Miten differentiaalikuljetusta käytetään?

Differentiaalikuljetuksen vipu (9) säädetään välille 0,7 – 2,0. Asetuksella 1,0 molemmat syöttimet etenevät samaa nopeutta. Rypyttääksesi kangasta, säädä arvoon yli 1,0. Venyttääksesi, säädä arvoon alle 1,0. Tee aina koepisto.

Mitä tehdä, jos ompeleet ovat epätasaisia tai kangas rypyttyy?

Tarkista lankojen kireys: säädä pyöriä taulukon mukaan. Varmista, että langat on pujotettu oikein eikä reitti ole tukossa. Tarkista differentiaalikuljetus ja paininjalan paine. Tee koekappale säädösten varmistamiseksi.

KÄYTTÖOHJE SON 90 A1 OVERLOCK SEWING MACHINE SILVERCREST

Määräystenmukainen käyttö 39

Turvaohjeet 39

Toimituslaajuus 40

Tekniset tiedot 40

Laitteen kuvaus 41

Yläterän saattaminen lepoasentoon 41

Tietoja neuloista 41

Yläsieppariosa 41

Etuluukun avaaminen 42

Esivalmistelut 42

Polkimen liittäminen 42

Ompelunopeuden ohjaaminen 42

Turvakytkin 42

Leikkuujätekaukalon kiinnittäminen 42

Neulan/neulojen irrottaminen 43

Neulan/neulojen asettaminen 43

Käsipyörän käyttö 43

Lankatelineen säätö 43

Langoittaminen 44

Yleisiä ohjeita langoitukseen 44

Ylemmän siepparilangan pujottaminen (punainen) 44

Alemman siepparilangan pujottaminen (keltainen) 46

Langan pujottaminen oikealle neulalle (vihreä) 47

Langan pujottaminen vasemmalle neulalle (sininen) 49

Koekäyttö .50

Langan vaihtaminen (sitominen) 51

Piston pituuden asettaminen 51

Sauman leveyden asettaminen 51

...käyttämällä oikeaa tai vasenta neulaa ....51

... kiertämällä saumanleveyden säätönuppia ....52

Saumanleveyden säätönupin säätäminen .52

Paininjalan paineen asettaminen 52

Differentiaalisyöttö 53

Toimintatapa ....53

Rypytetty saumurisauma - asetukset ....53

Venytetty saumurisauma - asetukset ....53

Ompelu vapaavarrella 54

Lue käyttöohje ennen ensimmäistä käyttökertaa huolellisesti läpi ja pidä sitä lähettyvillä myös myöhemmässä käytössä. Jos myyt laitteen, anna ohje myös seuraavalle omistajalle.

Saumurisaumat 55

Ketjuompelu ja koeompelu ....56

Suositellut kireysasetukset 56

2-lankainen rullapäärme-silmukkapisto (overlock) 57

2-lankainen rullapäärme ....58

3-lankainen rullapäärme-silmukkapisto (overlock) 61

3-lankainen varmuusommel, joustava, mukailtu 62

4-lankainen varmuusommel, joustava, mukailtu 63

Rullapäärmeet 64

3-lankainen rullapäärme 64

3-lankainen huolitteleva yläsieppari-rullapäärme 64

2-lankainen rullapäärme ....65

2-lankainen huolitteleva alasieppari-rullapäärme ....65

Laakaommel-koristesaumat 66

Laakaommel liitäntäsaumana 66

Laakaommel koristesaumana 67

Overlock-piilosaumat 67

Hiuslaskokset 67

Kulmien ompelu 68

Ulkokulmat 68

Sisäkulmat 68

Vinkkejä ja ohjeita 69

Nuppineulojen asettaminen ....69

Irtoketjun päättely 69

Sauman vahvistaminen 69

Tereet 69

Huolto ja puhdistus 70

Puhdistus ja voitelu ....70

Alaterän vaihtaminen ....70

Säilytys 71

Hävittäminen 71

Takuu ja huolto 71

Maahantuoja 71

Vianetsintä 72

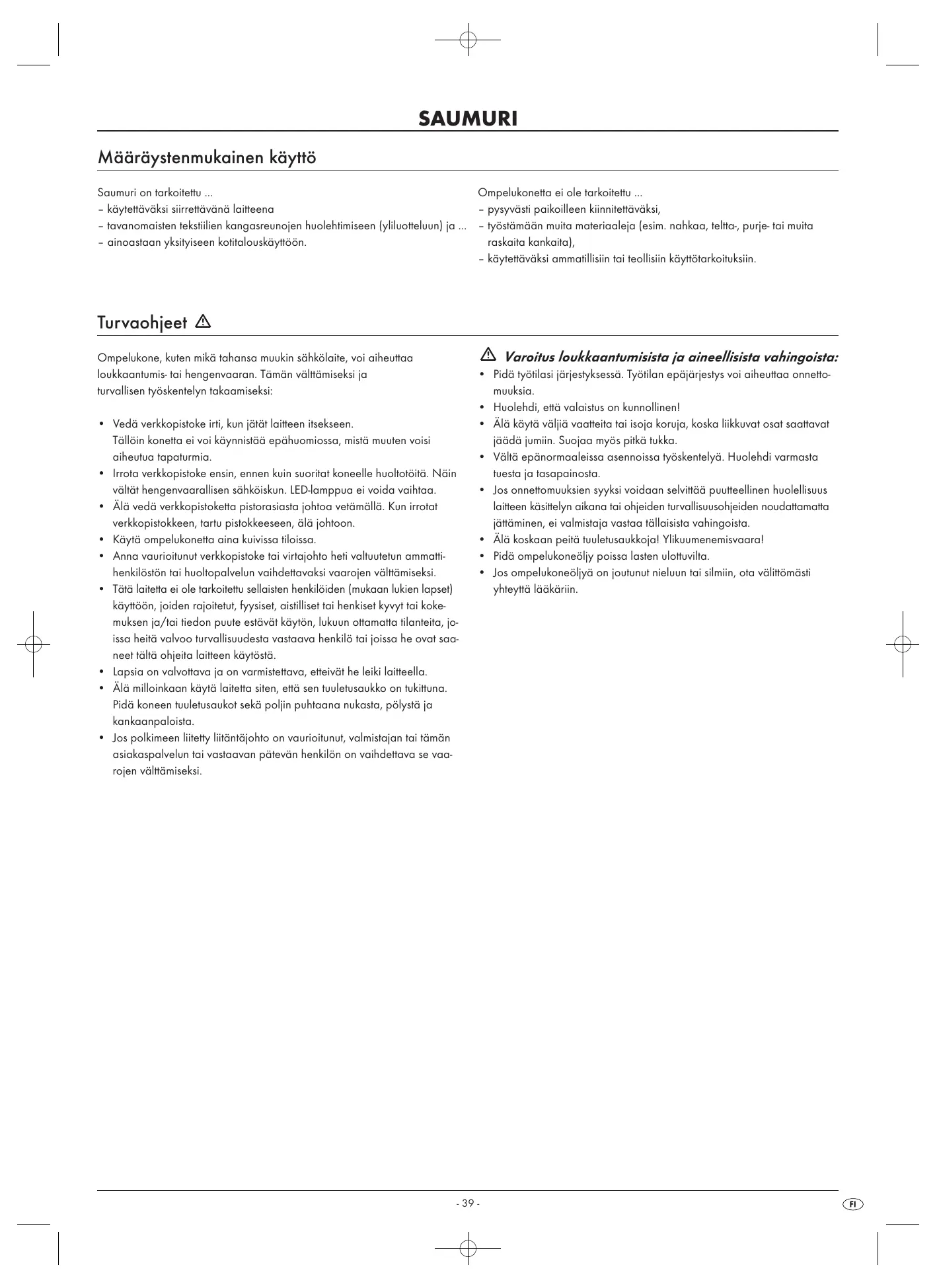

Määräystenmukainen käyttö

Saumuri on tarkoitettu ...

• käytettäväksi siirrettävänä laitteena
• tavanomaisten tekstiilien kangasreunojen huolehtimiseen (yliluotteluun) ja ...
• ainoastaan yksityiseen kotitalouskäyttöön.

Ompelukonetta ei ole tarkoitettu ...

• pysyvästi paikoilleen kiinnitettäväksi,
• työstämään muita materiaaleja (esim. nahkaa, telitta-, purje- tai muita raskaita kankaita),
• käytettäväksi ammatillisiin tai teollisiin käyttötarkoituksiin.

Turvaohjeet ⚠

Ompelukone, kuten mikä tahansa muukin sähkölaite, voi aiheuttaa loukkaantumis- tai hengenvaaran. Tämän välttämiseksi ja turvallisen työskentelyn takaamiseksi:

• Vedä verkkopistoke irti, kun jätät laitteen itsekseen.
  Tällöin konetta ei voi käynnistää epähuomiossa, mistä muuten voisi aiheutua tapaturmia.
• Irrota verkkopistoke ensin, ennen kuin suoritat koneelle huoltotöitä. Näin vältät hengenvaarallisen sähköiskun. LED-lamppua ei voida vaihtaa.
• Älä vedä verkkopistoketta pistorasiasta johtoa vetämällä. Kun irrotat verkkopistokkeen, tartu pistokkeeseen, älä johtoon.
• Käytä ompelukonetta aina kuivissa tiloissa.
• Anna vaurioitunut verkkopistoke tai virtajohto heti valtuutetun ammattihenkilöstön tai huoltopalvelun vaihdettavaksi vaarojen välttämiseksi.
• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden rajoitetut, fyysiset, aistilliset tai henkiset kyvyt tai kokemuksen ja/tai tiedon puute estävät käytön, lukuun ottamatta tilanteita, joissa heitä valvoo turvallisuudesta vastaava henkilö tai joissa he ovat saaneet tältä ohjeita laitteen käytöstä.
• Lapsia on valvottava ja on varmistettava, etteivät he leiki laitteella.
• Älä milloinkaan käytä laitetta siten, että sen tuuletusaukko on tukittuna. Pidä koneen tuuletusaukot sekä poljin puhtaana nukasta, pölystä ja kankaanpaloista.
• Jos polkimeen liitetty liitäntäjohto on vaurioitunut, valmistajan tai tämän asiakaspalvelun tai vastaavan pätevän henkilön on vaihdettava se vaarojen välttämiseksi.

Varoitus loukkaantumisista ja aineellisista vahingoista:

• Pidä työtilasi järjestyksessä. Työtilan epäjärjestys voi aiheuttaa onnettomuuksia.
• Huolehdi, että valaistus on kunnollinen!
• Älä käytä väljiä vaatteita tai isoja koruja, koska liikkuvat osat saattavat jäädä jumiin. Suojaa myös pitkä tukka.
• Vältä epänormaaleissa asennoissa työskentelyä. Huolehdi varmasta tuesta ja tasapainosta.
• Jos onnettomuuksien syyksi voidaan selvittää puutteellinen huolellisuus laitteen käsittelyn aikana tai ohjeiden turvallisuusohjeiden noudattamatta jättäminen, ei valmistaja vastaa tällaisista vahingoista.
• Älä koskaan peitä tuuletusaukkoja! Ylikuumenemisvaara!
• Pidä ompelukoneöljy poissa lasten ulottuvilta.
• Jos ompelukoneöliyä on joutunut nieluun tai silmiin, ota välittömästi yhteyttä lääkäriin.

Saumuri

Öljy

Leikkuujätekaukalo

Tarvikelaatikko

Käyttöohje

Varaterä (ala)
2 neulaa nro 114 neulaa nro 14(2 esiasennettuna koneeseen)
4 puolasuojusta
Yläsieppariosa
Ruuvimeisseli, pieni
Ruuvimeisseli, suuri
Suojakansi
Pinsetti
Pensseli ja sisään-rakennettu ratkoja

Lisätarvikkeet löytyvät koneen sivussa olevasta lisätarvikelaatikosta (kuva 1).

Kuva 1

Tekniset tiedot

Lankojen lukumäärä 2,3 tai 4

Neulojen lukumäärä 2 tai 1

Ompelunopeus n. 1200 krs/min

Piston leveys

oikealla: 3,0 mm - 4,5 mm

vasemmalla: 5,2 mm - 6,7 mm

Piston pituus 1 - 4 mm

Neulat HA x 1 nro 11-14 tai 130/705 nro 75-90

Tehontarve: Moottori: 90 W

Nimellisjännite: 220 - 240 V \~ , 50Hz

Suojausluokka: II ☐

Melutaso tavanomaisissa käyttöolosuhteissa on 78 dB(A).

Poljin

Käytä tämän ompelukoneen kanssa ainoastaan mukana toimitettua poljinta:

- ELECTRONIC FDM Speed Controller

- Tyyppi KD - 2902

① Lankateline
② Puolatappi
③ Lankarullan keskitin
4 Paininjalan vipu
⑤ Piston pituuden säätöpyörä
6 Käsipyörä
⑦ Liitäntä poljin/verkkoliitäntä
⑧ Virtakytkin (On-/Off-kytkin)
9 Differentiaalisyötön vipu
10 Etuluukku
⑪ Ompeleen leveystapin tukilevy
12 Vapaavarsi
13 Pistolevy
14 Langankireyden säädin (vasen neula)
15 Langankireyden säädin (oikea neula)
16 Langankireyden säädin (ylempi sieppari)
17 Langankireyden säädin (alempi sieppari)

18 Liikkuva ylempi terä (yläterä)
19 Yläsieppari
20 Alasieppari
21 Paininjalka
22 Kiinteä alempi terä
23 Saumanleveyden kytkin
24 Saumanleveyden säätönuppi

Yläterän saattaminen lepoasentoon

Tiettyjä ommeltyyppejä varten tai ompeleen leveydensäätöpainikkeen 24 käytön helpottamiseksi on yläterä 18 saatettava lepoasentoon.

Paina tätä varten yläterää 18 oikealle ja käännä sitä hieman niin, että se on tiukasti paikoillaan (kuvat 2 ja 3).

Tämä kone käyttää ompelukoneille tarkoitettuja tavanomaisia litteävartisia ompeluneuloja. Nämä estävät neulojen asettamisen väärin päin. Näitä neuloja saa alan liikkeistä.

Koneessa voidaan käyttää kokojen 11 ja 14 neuloja.

Viereinen taulukko antaa lyhyen yleiskuvan eroavaisuuksista yhtä neulaa käytettäessä (tarkempia tietoja tästä löytyy luvusta "Ommelleveyden asettaminen").

Sauman leveys	3,5 mm	5,7 mm
Käytetty neula	oikea neula	vasen neula
Langankireyden säädin	vihreä	sininen

Yläsieppariosa

Joissakin ommeltyypeissä tarvitaan yläsieppariosaa. Se, koska sitä käytetään, on mainittu yksittäisten ommeltyypien kohdalla.

Työnnä pieni teräslanka takaa yläsiepparin 19 silmään ja toisen pään muovipultti edestä yläsiepparissa 19 olevaan reikään (kuva 4a).

Voit säilyttää yläsieppariosaa etuluukun 10 takana olevassa säilytyspaikassa (kuva 4b).

Sammuta kone aina virtakytkimestä ⑧, kun avaat etuluukun ⑩. Loukkaantumisvaara!

- Työnnä etuluukkua 10 oikealle (A) ja vedä sitä sitten itseesi päin (B) (kuva 5). Etuluukun 10 takana näkyy siepparitila.

i Ohje:

Ompelun aikana on etuluukun 10 oltava suljettuna!

Esivalmistelut

Aseta saumuri tukevalle, tasaiselle pinnalle. Varmista, että työskentelypaikan valaistus on riittävä.

Polkimen liittäminen

• Työnnä polkimen pistoke polkimelle tarkoitettuun liitäntään ⑦.
• Työnnä verkkopistoke pistorasiaan.
  Kytke kone päälle painamalla virtakytkintä 8.

⚠️ Huomio!

Poistuessasi koneelta tai ennen huoltotöitä on verkkopistoke aina irrotettava pistorasiasta. Loukkaantumisvaara!

Ompelunopeuden ohjaaminen

Ompelunopeutta ohjataan polkimella. Ompelunopeutta voidaan muuttaa painamalla poljinta enemmän tai vähemmän.

Turvakytkin

Tämä kone on varustettu mikroturvakytkimellä. Konetta ei voida käynnistää, jos etuluukku 10 on auki. Sulje etuluukku 10, ennen kuin aloitat ompelun.

Leikkuujätekaukalon kiinnittäminen

Leikkuujätekaukaloon putoavat ompelun aikana leikkuujätteet niin, että työpaikka pysyy puhtaana.

• Työnnä ensin molemmat lukitukset (A) kiinnitysreikiin (B) (kuva 6).
• Vie sitten molemmat lukitukset (C) kiinnitysreikiin (D) (kuva 7).

- Irrota leikkuujätekaukalo jälleen vetämällä sitä eteenpäin ja kallistamalla sitä samalla hieman (kuva 8).

A B Kuva 5

Neulan/neulojen irrottaminen

⚠️ Huomio!

Irrota verkkopistoke ennen neulojen vaihtamista. Tämä estää laitteen tahattoman käynnistymisen. Muutoin on olemassa loukkaantumisvaara!

Vinkki

Neulojen vaihtaminen on helpompaa, kun vapaavarsikansi irrotetaan sitä ennen (kuva 9a)!

1. Kierrä käsipyörää ⑥ itseesi päin, kunnes neulat ovat yläasennossa (kuva 9b).
2. Avaa neularuuveja pienellä ruuvimeisselillä niin pitkälle, että neula irtoaa (kuva 10).
3. Irrota neulat.

Neulan/neulojen asettaminen

⚠️ Huomio!

Irrota verkkopistoke ennen neulojen vaihtamista. Tämä estää laitteen tahattoman käynnistymisen. Muutoin on olemassa loukkaantumisvaara!

1. Pidä neulaa tasainen puoli taaksepäin.
2. Työnnä neula neulapidikkeeseen mahdollisimman pitkälle.
3. Kiristä neularuuvit pienellä ruuvimeisselillä (kuva 10).

Käsipyörän käyttö

i Ohje:

Kierrä käsipyörää ⑥ aina vain itseesi päin (kuva 9b).

Lankatelineen säätö

• Vedä lankateline ① kokonaan ulos ennen lankojen pujottamista (kuva 11).
• Käännä lankatelinettä ① niin, että langanohjaimet sijaitsevat tarkalleen puolatappien ② yläpuolella.
• Oikeassa asennossa lankatelineen ① molemmat nivelosat lukittuvat kuuluvasti paikoilleen.
• Aseta lankarullat lankarullien keskittimille. Jos et käytä teollisuuspuolia, irrota lankarullien keskittimet. Työnnä puolasuojus jokaiselle lankarullalle (kuva 12). Näin ne pysyvät paikoillaan ommeltaessa.

Toimitettaessa on kaikki 4 lankaa jo pujoteltu paikoilleen. Voit aloittaa ompelun välittömästi. Jos haluat vaihtaa lankoja ja kaikki 4 lankaa on vielä pujoteltuna paikoilleen, toimi luvussa "Langan vaihtamien (sitominen)" kuvatulla tavalla. Jos langat on pujoteltava paikoilleen alusta alkaen, toimi tässä luvussa "Langoittaminen" kuvatulla tavalla.

Yleisiä ohjeita langoitukseen

⚠️ Huomio!

Aseta virtakytkin ⑧ ennen langoittamista aina asentoon "O" (pois) ja irrota verkkopistoke. Tämä estää laitteen tahattoman käynnistymisen. Muutoin on olemassa loukkaantumisvaara!

Oikea langoittaminen on tärkeää, jotta pistoista ei tulisi epäsäännöllisiä eikä lanka katkeaisi.

Etuluukun 10 takana on kaavio ja langoitusohje. Lisäksi lankaohjaimet on merkitty eri väreillä.

Lisätarvikelaatikossa on pinsetti, jonka avulla langoitus on helpompaa.

Langoittaminen tapahtuu tässä järjestyksessä (kuva 13/14):

1. Ensimmäinen vaihe: Ylempi siepparilanka (punainen)
2. Toinen vaihe: Alempi siepparilanka (keltainen)
3. Kolmas vaihe: Oikean neulan lanka (vihreä)
4. Neljäs vaihe: Vasemman neulan lanka (sininen)

i Ohje:

Kun kaikki langat on pujotettu paikoilleen ja alempi siepparilanka irtoaa, toimi seuraavasti:

• Pujottele molemmat neulojen langat irti.
• Pujottele sitten alempi siepparilanka paikoilleen.
• Pujottele vasta sitten molempien neulojen langat paikoilleen.

Neulat on pujoteltava aina viimeiseksi!

Pujottelun helpottamiseksi yksittäiset vaiheet on numeroitu kuviiin.

Ylemmän siepparilangan pujottaminen (punainen)

⚠️ Huomio!

Aseta virtakytkin ⑧ ennen langoittamista aina asentoon "O" (pois) ja irrota verkkopistoke. Tämä estää laitteen tahattoman käynnistymisen. Muutoin on olemassa loukkaantumisvaara!

Katso aina vieressä olevista kuvista apua.

Kuvassa 15 näytetään ylemmän siepparilangan kulku. Yksittäiset pujottelukohdat on numeroitu ja kuvattu seuraavassa lähemmin.

1. Avaa etuluukku 10.
2. Vie lanka lankatelineen ① läpi takaa eteenpäin (1).

4 3 1 2

Kuva 13

1. Pujottele lanka lankaohjaimeen vetämällä lankaa alaspäin, kunnes se li- ukuu alas lankaohjainta pitkin (2) (kuva 16).

2. Pidä langasta kiinni sormilla, vie se langankireyden säätimen 16 levyjen väliin ja vedä se sitten alaspäin (3) (kuva 17).

i Ohje:

Langan on oltava oikein langankireyden säätimen 16 kummankin levyn välissä.

1. Pujottele lanka siepparitilassa paikoilleen punaisten merkintöjen mukaisesti (kuva 18).
2. Vedä lanka yläsiepparin 19 läpi edestä taaksepäin.
3. Vedä lankaa siepparin läpi n. 10 cm ja aseta se pistolevyn ⑬ taakse.

Alemman siepparilangan pujottaminen (keltainen)

⚠️ Huomio!

Aseta virtakytkin ⑧ ennen langoittamista aina asentoon "O" (pois) ja irrota verkkopistoke. Tämä estää laitteen tahattoman käynnistymisen. Muutoin on olemassa loukkaantumisvaara!

Kuvassa 19 näytetään alemman siepparilangan kulku. Yksittäiset pujottelukohdat on numeroitu ja kuvattu seuraavassa lähemmin.

1. Vie lanka lankatelineen ① läpi takaa eteenpäin (1).

2. Pujottele lanka lankaohjaimeen vetämällä lankaa alaspäin, kunnes se li- ukuu alas lankaohjainta pitkin (2) (kuva 20).

3. Pidä langasta kiinni sormilla, vie se langankireyden säätimen 17 levyjen väliin ja vedä se sitten alaspäin (3) (kuva 21).

i Ohje:

Langan on oltava oikein langankireyden säätimen 17 molempien levyjen välissä.
4. Kierrä käsipyörää ⑥ itseesi päin, kunnes alasieppari ⑳ on äärioikealla.

1 2 3 4 5 6 7 8 9 10 Kuva 19

1. Pujottele lanka siepparitilassa paikoilleen keltaisten merkintöjen mukaisesti (4 - 8) (kuva 22).

2. Pidä langasta kiinni n. 4 cm päästä lankaohjaimesta pinseteillä (kuva 23).

3. Vie lanka nyt pinseteillä vasemmalta kevyesti langanohjaimen alta.

4. Vedä lanka ylös langanohjaimeen (9).

5. Vie lanka taaksepäin ja alasiepparin 20 ylemmän pään yli (10A) (kuva 23).

6. Vedä lankaa lopuksi varovasti alaspäin niin, että se liukuu siepparin koloon (10b) (kuva 23). Käytä tässä vaiheessa myös koneessa olevaa piirrosta!

7. Vie lanka siepparin aukon läpi (11). Langan tulisi kulkea alasiepparin 20 kolossa (kuva 23).

8. Vedä lankaa n. 10 cm siepparin läpi ja aseta se yläsiepparin 19 ja pistolevyn 13 kautta taakse.

Langan pujottaminen oikealle neulalle (vihreä)

⚠️ Huomio!

Aseta virtakytkin ⑧ ennen langoittamista aina asentoon "O" (pois) ja irrota verkkopistoke. Tämä estää laitteen tahattoman käynnistymisen. Muutoin on olemassa loukkaantumisvaara!

Kuvassa 24 näytetään oikean neulalangan kulku. Yksittäiset pujottelukohdat on numeroitu ja kuvattu seuraavassa lähemmin.

1. Vie lanka lankatelineen ① läpi takaa eteenpäin (1).

Kuva 22 4 5 6 7 8 9 4 cm (1-1/2") 8 10-B 10-A 11 Kuva 23

1 2 6 3 4 5 7 8 Kuva 24

1. Pujottele lanka lankaohjaimeen vetämällä lankaa alaspäin, kunnes se li- ukuu alas lankaohjainta pitkin (2) (kuva 25).

2. Pidä langasta kiinni sormilla, vie se langankireyden säätimen 15 levyjen väliin ja vedä se sitten alaspäin (3) (kuva 26).

i Ohje:

Langan on oltava oikein langankireyden säätimen 15 molempien levyjen välissä.
4. Pujottele lanka paikoilleen vihreiden merkintöjen mukaisesti (4 - 7) (kuva 27/28).
5. Vie lanka oikean neulan läpi (8) (kuva 28).
6. Aseta lanka taaksepäin paininjalan 21 alitse.

Langan pujottaminen vasemmalle neulalle (sininen)

⚠️ Huomio!

Aseta virtakytkin ⑧ ennen langoittamista aina asentoon "O" (pois) ja irrota verkkopistoke. Tämä estää laitteen tahattoman käynnistymisen. Muutoin on olemassa loukkaantumisvaara!

Kuvassa 29 näytetään vasemman neulalangan kulku. Yksittäiset pujottelukohdat on numeroitu ja kuvattu seuraavassa lähemmin.

1. Vie lanka lankatelineen ① läpi takaa eteenpäin (1).

2. Pujottele lanka lankaohjaimeen vetämällä lankaa alaspäin, kunnes se li- ukuu alas lankaohjainta pitkin (2) (kuva 30).

3. Pidä langasta kiinni sormilla, vie se langankireyden säätimen 14 levyjen väliin ja vedä se sitten alaspäin (3) (kuva 31).

i Ohje:

Langan on oltava oikein langankireyden säätimen 14 kummankin levyn välissä.

1 2 3 4 5 6 7 Kuva 29

1. Pujottele lanka paikoilleen sinisten merkintöjen mukaisesti (4 - 6) (kuva 32/33).

2. Vie lanka vasemman neulan läpi (7) (kuva 33).

3. Aseta lanka taaksepäin paininjalan 21 alitse.

Kuva 32 5 4 ① ② ③ ④ 5 4 6 7 10 cm (4°) Kuva 33

Koekäyttö

Kun lanka pujotetaan paikoilleen ensimmäistä kertaa tai kun lanka on pujoteltava uudelleen langan katkettua, toimitaan seuraavasti:

Nosta paininjalka 21 ylös.

Pidä langanpäitä vasemman käden sormenpäillä, kierrä käsipyörää 6 hitaasti kaksi tai kolme kertaa itseesi päin ja tarkista lanka uudelleen.

Aseta kangas koekäyttöä varten paininjalan 21 alle ja aloita ompelu hitaasti. Kangasta syötetään automaattisesti.

Kun työ on päättynyt, jatka ompelua, kunnes kankaan reunan jälkeen on muodostunut noin 5 cm (2") pitkä lankaketju.

Leikkaa langat saksilla.

Langan vaihtaminen on erittäin helppoa seuraavasti toimien:

1. Katkaise lanka leikkaamalla puolatapin ② yläpuolelta (kuva 34) ja aseta uudet lankarullat puolatappeihin ②.

2. Sido vanhan ja uuden langan päät yhteen (kuva 35).

3. Aseta langankireyden säätimet 14/15/16/17 arvoon "O" (kuva 36) ja nosta paininjalka 21 ylös.

4. Vedä langan toisesta päästä, kunnes solmut tulevat läpi paininjalan 21 alta.
5. Vedä toisista päistä neuloihin pujotettaessa, kunnes solmut ovat neulansilmien kohdalla ja leikkaa lanka solmun vasemmalta ja oikealta puolelta. Pujottele langat sitten uudelleen.

Piston pituuden asettaminen

Piston pituus voidaan säätää 1,0 ... 4,0 mm:n välein. Lähes kaikki saumaustyöt suoritetaan 2,5 - 3,5 mm:n pistonpituudella.

Säädä piston pituus kääntämällä piston pituuden säätöpyörää ⑤ (kuva 37):

• Useimpiin ompelutöihin suositellaan 3 mm:n pistonpituutta.
• Paksujen kankaiden työstöön suositellaan 4 mm:n pistonpituutta.
• Kevyiden kankaiden työstöön suositellaan 2 mm:n pistonpituutta.

Näillä asetuksilla saumoista tulee kunnollisia eikä kangas kiharru.

Kuva 34 Kuva 35 Kuva 36

Kuva 37

Sauman leveyden asettaminen

Saumojen leveys voidaan määritellä muuttamalla neulan sijaintia ja saumanleveyden säätöpainikkeen 24 avulla.

...käyttämällä oikeaa tai vasenta neulaa

Sauman leveys voidaan määritellä käyttämällä vasenta tai oikeaa neulaa.

• Vain vasenta neulaa käytetään: 5,7 mm
• Vain oikeaa neulaa käytetään: 3,5 mm

... kiertämällä saumanleveyden säätönuppia

Saumanleveyden säätönupilla 24 voidaan sauman leveyttä säätää alla annettujen alueiden sisällä.

• Vain vasenta neulaa käytetään: 5,2 - 6,7 mm
• Vain oikeaa neulaa käytetään: 3,0 - 4,5 mm

Saumanleveyden säätönupin säätäminen

⚠️ Huomio!

Aseta ennen saumanleveyden säätönupista 24 säätämistä virtakytkin 8 aina asentoon "O" (pois). Se estää laitteen tahattoman käynnistymisen ja siten loukkaantumisvaaran!

• Avaa etuluukku 10. Näin voit suorittaa säädön helpommin.
• Käännä saumanleveyden säätönuppia 24 haluttuun saumanleveyteen (kuva 38). Käytä tällöin apuna pistolevyn 13 asteikkoa (kuva 39).

Kuva 39

Paininjalan paineen asettaminen

Toimitettaessa on paininjalan paine säädetty keskipaksuille materiaaleille. Jos käytät paksumpia tai ohuempia materiaaleja, säädä paininjalan painetta

seuraavasti:

• Kevyille materiaaleille painetta on laskettava.
• Raskaille materiaaleille painetta on lisättävä.

Vie pieni ruuvimeisseli koneen yläpinnalla olevaan reikään (kuva 40). Siellä sijaitsee paineensäätöruuvi (A). Varmista, että ruuvimeisseli osuu paineensäätöruuvin loveen (B) (kuva 41).

• Kierrä ruuvimeisseliä suuntaan "+" , kun haluat lisätä painetta.
• Kierrä ruuvimeisseliä suuntaan "-", kun haluat vähentää painetta.

i Ohje:

Palauta tehtaalla asetettu paininjalan vakiopaine kiertämällä paineensää- töruuvia vastapäivään (-) sen ääriasentoon. Kierrä sitten 6 kierrosta myötä- päivään (+).

Paininjalan vakiopaine on jälleen asetettu.

Koneessa on kaksi syöttöhammastankosarjaa, yksi edessä ja yksi takana. Nämä molemmat sarjat liikkuvat toisistaan riippumatta. Differentiaalisyötön avulla voidaan hammastankosarjoja liikuttaa eri nopeuksilla.

Näin ommeltavaa kangasta venytetään tai rypytetään aina sen mukaan, mikä syöttöero etummaisen ja taaemman syöttöhammastangon välille on asetettu.

Differentiaalisyötön avulla voidaan saada aikaiseksi mielenkiintoisia tehosteita ommeltaessa saumurisaumoja joustaville materiaaleille ja vinoon leikattuihin tekstiileihin (kuva 43).

i Ohje:

Kun differentiaalisyötön vipu ⑨ on arvossa "1.0", se vastaa differentiaalisyötön suhdetta 1:1. Molemman syöttöhammastangot liikkuvat yhtä nopeasti (kuva 42).

Differentiaalisyötön vipua ⑨ voidaan säätää alueella 1:0,7 - 1:2,0.

Rypytetty saumurisauma - asetukset

Rypytetty saumurisauma soveltuu elastisista materiaaleista, kuten neuloksesta ja jerseystä valmistettujen hihojen, kaarrokkeiden, hameenhelmojen jne. rypyttämiseen. Rypytys tulisi ommella ennen yksittäisten osien yhdistämistä.

• Aseta differentiaalisyötön vipu ⑨ korkeampaan arvoon kuin 1,0 (kuva 44). Tarkka asetus riippuu työstettävästä kankaasta ja halutusta rypytyksestä.
  Ompele siksi aina ensin koesauma testataksesi asetuksia.

Venytetty saumurisauma - asetukset

Venytetty saumurisauma soveltuu aaltotehosteisiin koristekauluksissa, hihoissa ja hameenhelmoissa jne. pehmeissä, venyvissä kudoksissa ja neuloksissa.

• Aseta differentiaalisyötön vipu ⑨ alhaisempaan arvoon kuin 1,0 (kuva 45). Tarkka asetus riippuu työstettävästä kankaasta ja halutun "aaltotehosteen" voimakkuudesta.
  Ompele siksi aina ensin koesauma testataksesi asetuksia.
• Pidä saumasta kiinni paininjalan 21 edessä ja sen takana kevyesti, jotta kangas pysyisi kireällä.

i Ohje:

Jos pistonpituuden ⑤ arvoksi on säätöpyörällä asetettu "3" tai enemmän, tämä asetus palautetaan automaattisesti arvoon "3", kun differentiaalisyötön vipu ⑨ asetetaan arvoon 2.0.

Kuva 42 Kuva 43

Kuva 44

Kuva 45

Putkimaisten tekstiilien, kuten esimerkiksi hihojen tai lahkeiden työstämistä varten voidaan vapaavarren suojus poistaa.

• Irrota mahdollisesti paikoilleen asetettu leikkuujätekaukalo koneesta.
• Työnnä vapaavarren suojusta vasemmalle ja vedä se irti (kuva 46).

- Nyt voit vetää tekstiilit vapaavarrelle 12 ja työstää niitä (kuva 47).

- Aseta vapaavarren suojus takaisin paikoilleen työntämällä se vapaavarrelle 12 niin pitkälle, kunnes se lukittuu tiukasti paikoilleen (kuva 48).

Kuva 46 Kuva 47 Kuva 48

Saumurisaumat

• Avaa etuluukku 10.
• Työnnä saumanleveyden kytkin 23 asentoon "S", jolloin saumanleveyden tappi työnnetään eteen (1) (kuva 49).

i Ohje:

Saumanleveyden kytkin 23 on työnnettävä rajoittimeen asti. Muuten saumoista ei tule siistejä.

3.5 R 4.5 1 Vakiosijainti Kuvá 49

Rullapäärmeet

• Avaa etuluukku 10.
• Työnnä saumanleveyden kytkin 23 asentoon "R", jolloin saumanleveyden tappi työnnetään taaksepäin (1) (kuva 50).

i Ohje:

Saumanleveyden kytkin 23 on työnnettävä rajoittimeen asti. Muuten saumoista ei tule siistejä.

3.5 4.5 R 1 Rullapäärme Kuva 50

Ketjuompelu ja koeompelu

• Aseta kaikki langat paininjalan 21 alta taaksepäin, hieman vasemmalle, pistolevyn 13 päälle.
• Pidä langoista kiinni ja pidä ne hieman kireällä.
• Kierrä käsipyörää 6 2 - 3 kierrosta itseesi päin aloittaaksesi irtoketjun muodostamisen.
  • Laske paininjalka 21 alas paininjalan vivulla 4.
• Pidä irtoketjusta jälleen kiinni ja paina poljinta varovasti, kunnes irtoketju on n. 5 - 7,5 cm pitkä.
• Aseta kankaat edestä paininjalan 21 alle ja ompele koesauma (kuva 51). Älä vedä tällöin missään tapauksessa kankaista, koska muuten neula taipuu tai jopa katkeaa.
• Jatka ompelua vielä kankaan loppumisen jälkeen n. 15 - 20 cm.
• Katkaise irtoketju koneen takana olevan leikkuuterän avulla (kuva 52).

Suositellut kireysasetukset

i Ohje:

Kaikki eri ommeltyyppien kireysasetuksista annetut tiedot on tarkoitettu ainoastaan suuntaa antaviksi. Kireys riippuu aina ommeltavan tuotteen laadusta ja paksuudesta, neulan paksuudesta sekä langan paksuudesta, laadusta ja materiaalista.

Siksi koesauman ompelu on ehdottomasti tarpeen. Vain näin voit nähdä, ovatko kireysasetukset sopivia vai pitääkö niitä vielä muuttaa.

2-lankainen rullapäärme-silmukkapisto (overlock)

Tämän ompeleen pistokuva näkyy kuvassa 53.

Tätä ommelta yhdellä neulalla ja kahdella langalla käytetään reunojen huolitteluun kevyillä tai venyvillä kankailla. Neulan sijaintia muuttamalla saadaan kapea tai leveä yliluottelusauma.

Aseta langankireyden säätimet 14 15 16 17 sopiviin arvoihin (katso taulukko) ja ompele koesauma käytettyyn materiaaliin.

Työnnä tätä ommeltyyppiä varten yläsieppariosa ylempään sieppariin 19.

Kankaat	Langankireys
	sininen	vihreä	punainen	keltainen
ohut kangas	2,0	-	Käytä yläsiep-pariosaa	0
keskipaksu kangas	2,5	-	Käytä yläsiep-pariosaa	0
paksu kangas	3,5	-	Käytä yläsiep-pariosaa	0,5

Kankaat	Langankireys
	sininen	vihreä	punainen	keltainen
ohut kangas	-	1,5	Käytä yläsiep-pariosaa	0,5
keskipaksu kangas	-	1,5	Käytä yläsiep-pariosaa	0,5
paksu kangas	-	3,0	Käytä yläsiep-pariosaa	1,5

Jos alasiepparin lanka vaikuttaa liian tiukalta tai neulalanka liian löysältä (kuva 54):

• kierrä alasiepparin langan langankireyden säädintä 17 (keltainen) pienemmälle tai...
• kierrä neulan langankireyden säädintä (sininen 14 tai vihreä 15) suuremmalle.

Jos alasiepparin lanka vaikuttaa liian löysältä (kuva 55), kierrä alasiepparin langan langankireyden säädintä ⑰ (keltainen) suuremmalle.

Neulan sijainti
Ommelleveyden kytkin	S
Piston pituus	2 - 4
Yläsieppariosa	käytä

Oikea langankireys Neulalanka Yläpuoli Alempi siepparilanka Alapuoli

Kuva 53

Väärä langankireys

Neulalanka Yläpuoli Alapuoli Alempi siepparilanka

Kuva 54

Väärä langankireys

Neulalanka Yläpuoli Alapuoli Alempi siepparilanka Kuva 5

Kuva 55

2-lankainen rullapäärme

Tämän ompeleen pistokuva näkyy kuvassa 56.

Tätä ommelta yhdellä neulalla ja kahdella langalla käytetään tavallisten kankaiden huolitteluun yliluottelupistolla. Se soveltuu myös laakaompeleisiin (kate- tai puskusaumoihin) ja piilosaumaan.

Neulan sijaintia muuttamalla saadaan kapea tai leveä yliluottelusauma.

Aseta langankireyden säätimet 14 15 16 17 sopiviin arvoihin (katso taulukko) ja ompele koesauma käytettyyn materiaaliin.

Työnnä tätä ommeltyyppiä varten yläsieppariosa ylempään sieppariin 19.

Kankaat	Langankireys
	sininen	vihreä	punainen	keltainen
ohut kangas	0,5	-	Käytä yläsiep-pariosaa	1,0
keskipaksu kangas	0,5	-	Käytä yläsiep-pariosaa	1,5
paksu kangas	1,0	-	Käytä yläsiep-pariosaa	1,5

Kankaat	Langankireys
	sininen	vihreä	punainen	keltainen
ohut kangas	-	1,0	Käytä yläsiep-pariosaa	3,0
keskipaksu kangas	-	1,5	Käytä yläsiep-pariosaa	3,5
paksu kangas	-	1,5	Käytä yläsiep-pariosaa	3,5

Jos alasiepparin lanka on kankaan alapinnalla (kuva 57):

• kierrä alasiepparin langan langankireyden säädintä 17 (keltainen) suuremmalle tai...
• kierrä neulan langankireyden säädintä (sininen 14 tai vihreä 15) pienemmälle.

Jos neulalanka on liian löysällä (kuva 58):

• kierrä neulan langankireyden säädintä (sininen 14 tai vihreä 15) suuremmalle.
• kierrä alasiepparin langan langankireyden säädintä 17 (keltainen) pienemmälle.

Neulan sijainti
Ommelleveyden kytkin	S
Piston pituus	2 - 4
Yläsieppariosa	käytä

Oikea langankireys Alempi siepparilanka Yläpuoli Neulalanka Alapuoli

Kuva 56

Väärä langankireys Alempi siepparilanka Yläpuoli Neulalanka Alapuoli

Kuva 57

Väärä langankireys Alempi siepparilanka Yläpuoli Neulalanka Alapuoli

Kuva 58

Tämän ompeleen pistokuva näkyy kuvassa 59.

Tätä ommelta yhdellä neulalla ja kolmella langalla käytetään reunojen huolitteluun yliluottelupistolla tavallisilla kankailla.

Neulan sijaintia muuttamalla saadaan kapea tai leveä yliluottelusauma.

Aseta langankireyden säätimet 14 15 16 17 sopiviin arvoihin (katso taulukko) ja ompele koesauma käytettyyn materiaaliin.

Kankaat	Langankireys
	sininen	vihreä	punainen	keltainen
ohut kangas	2,0	-	2,0	1,0
keskipaksu kangas	3,0	-	2,0	1,5
paksu kangas	3,0	-	3,0	1,5

Kankaat	Langankireys
	sininen	vihreä	punainen	keltainen
ohut kangas	-	2,0	7,0	2,0
keskipaksu kangas	-	2,5	6,5	2,5
paksu kangas	-	3,5	6,5	2,5

Jos yläsiepparin lanka on kankaan alapinnalla (kuva 60):

• kierrä yläsiepparin langan langankireyden säädintä 16 (punainen) suuremmalle tai...
• kierrä alasiepparin langan langankireyden säädintä 17 (keltainen) pienemmälle.

Jos alasiepparin lanka on kankaan yläpinnalla (kuva 61):

• kierrä alasiepparin langan langankireyden säädintä 17 (keltainen) suuremmalle tai...
• kierrä yläsiepparin langan langankireyden säädintä 16 (punainen) pienemmälle.

Jos neulalanka vaikuttaa liian löysältä (kuva 62), kierrä neulalangan langankireyden säädintä (sininen 14 tai vihreä 15) suuremmalle.

Neulan sijainti
Ommelleveyden kytkin	S
Piston pituus	2 - 4
Yläsieppariosa	ei tarpeen

Oikea langankireys
Ylempi siepparilanka

Neulalanka Yläpuoli Alempi siepparilanka Alapuoli

Kuva 59

Väärät langankireydet
Ylempi siepparilanka

Neulalanka Yläpuoli Alempi siepparilanka Alapuoli

Kuva 60

Ylempi siepparilanka

Neulalanka Yläpuoli Alempi siepparilanka Alapuoli

Kuva 61

Ylempi siepparilanka

Neulalanka Yläpuoli Alempi siepparilanka Alapuoli Kuvá

Kuva 62

3-lankainen laakaommel

Tämän ompeleen pistokuva näkyy kuvassa 63.

Tätä ommelta yhdellä neulalla ja kolmella langalla käytetään pusku- tai katesaumoihin ja koristeompeluun koristeellisella langalla. Neulan sijaintia muuttamalla saadaan kapea tai leveä laakaommel.

Aseta langankireyden säätimet 14 15 16 17 sopiviin arvoihin (katso taulukko) ja ompele koesauma käytettyyn materiaaliin.

Kankaat	Langankireys
	sininen	vihreä	punainen	keltainen
ohut kangas	0,5	-	2,5	2,5
keskipaksu kangas	0,5	-	2,0	2,0
paksu kangas	1,0	-	3,0	3,0

Kankaat	Langankireys
	sininen	vihreä	punainen	keltainen
ohut kangas	-	0	7,0	4,0
keskipaksu kangas	-	0,5	7,0	4,0
paksu kangas	-	1,0	7,0	4,0

Jos alasiepparin lanka on liian löysällä (kuva 64):

• kierrä alasiepparin langan langankireyden säädintä ⑰ (keltainen) suuremmalle tai...
• kierrä neulan langankireyden säädintä (sininen 14 tai vihreä 15) pienemmälle.

Jos yläsiepparin lanka on liian löysällä (kuva 65):

• kierrä yläsiepparin langan langankireyden säädintä 16 (punainen) suuremmalle tai...
• kierrä neulan langankireyden säädintä (sininen 14 tai vihreä 15) pienemmälle.

Jos neulalanka on liian löysällä (kuva 66):

• kierrä neulan langankireyden säädintä (sininen 14 tai vihreä 15) suuremmalle.
• kierrä yläsiepparin langan langankireyden säädintä 16 (punainen) pienemmälle.

Neulan sijainti
Ommelleveyden kytkin	S
Piston pituus	2 - 4
Yläsieppariosa	ei tarpeen

Oikea langankireys Neulalanka Ylempi siepparilanka Yläpuoli Neulalanka Alempi siepparilanka Alapuoli

Kuva 63

Väärät langankireydet

Neulalanka Ylempi siepparilanka Yläpuoli Neulalanka Alempi siepparilanka Alapuoli K

Kuva 64

Neulalanka Ylempi siepparilanka Yläpuoli Neulalanka Alempi siepparilanka Alapuoli Ku

Kuva 65

Neulalanka Ylempi siepparilanka Yläpuoli Neulalanka Alempi siepparilanka Alapuoli

Kuva 66

3-lankainen rullapäärme-silmukkapisto (overlock)

Tämän ompeleen pistokuva näkyy kuvassa 67.

Tätä ommelta yhdellä neulalla ja kolmella langalla käytetään esimerkiksi koristereunusten ompeluun.

Neulan sijaintia muuttamalla saadaan kapea tai leveä yliluotteleva huolittelupisto.

Aseta langankireyden säätimet 14 15 16 17 sopiviin arvoihin (katso taulukko) ja ompele koesauma käytettyyn materiaaliin.

Kankaat	Langankireys
	sininen	vihreä	punainen	keltainen
ohut kangas	2,0	-	0	4,0
keskipaksu kangas	3,0	-	0,5	6,5
paksu kangas	4,0	-	0,5	7,5

Kankaat	Langankireys
	sininen	vihreä	punainen	keltainen
ohut kangas	-	1,5	0	5,0
keskipaksu kangas	-	2,5	1,0	7,0
paksu kangas	-	3,0	1,5	8,0

Jos yläsiepparin lanka on liian löysällä (kuva 68):

- kierrä yläsiepparin langan langankireyden säädintä 16 (punainen) suuremmalle.

Jos alasiepparin lanka on liian löysällä (kuva 69):

• kierrä alasiepparin langan langankireyden säädintä 17 (keltainen) suuremmalle tai...
• kierrä yläsiepparin langan langankireyden säädintä 16 (punainen) pienemmälle.

Jos neulalanka on liian löysällä (kuva 70):

• kierrä neulan langankireyden säädintä (sininen 14 tai vihreä 15) suuremmalle.
• kierrä yläsiepparin langan langankireyden säädintä 16 (punainen) pienemmälle.

Neulan sijainti
Ommelleveyden kytkin	S
Piston pituus	2 - 4
Yläsieppariosa	ei tarpeen

Oikea langankireys Neulalanka Ylempi siepparilanka Yläpuoli Neulalanka Alempi siepparilanka Alapuoli Kuva 67

Väärä langankireys

Neulalanka Ylempi siepparilanka Yläpuoli Neulalanka Alempi siepparilanka Alapuoli Kovr 68

Neulalanka Ylempi siepparilanka Yläpuoli Neulalanka Alempi siepparilanka Alapuoli Kuvä 69

Neulalanka Ylempi siepparilanka Yläpuoli Neulalanka Alempi siepparilanka Alapuoli Kuva 70

3-lankainen varmuusommel, joustava, mukailtu

Tämän ompeleen pistokuva näkyy kuvassa 71.

Tämä ommel kahdella neulalla ja kolmella langalla on ihanteellinen kevyille, äärimmäisen joustaville kankaille, kuten esim. trikoolle tai elastaanille.

Aseta langankireyden säätimet 14 15 16 17 sopiviin arvoihin (katso taulukko) ja ompele koesauma käytettyyn materiaaliin.

Työnnä tätä ommeltyyppiä varten yläsieppariosa ylempään sieppariin 19.

Kankaat	Langankireys
	sininen	vihreä	punainen	keltainen
ohut kangas	2,0	1,5	Käytä yläsiep-pariosaa	0
keskipaksu kangas	3,0	2,0	Käytä yläsiep-pariosaa	0,5
paksu kangas	4,0	3,0	Käytä yläsiep-pariosaa	1,0

Jos yläsiepparin lanka on liian löysällä (kuva 72):

- kierrä alasiepparin langan langankireyden säädintä 17 (keltainen) suuremmalle.

Jos vasen neulalanka on liian löysällä (kuva 73):

- kierrä vasemman neulan langankireyden säädintä 14 (sininen) suuremmalle.

Jos oikea neulalanka on liian löysällä (kuva 74):

- kierrä oikean neulan langankireyden säädintä 15 (vihreä) suuremmalle.

Neulan sijainti	____
Ommelleveyden kytkin	S
Piston pituus	2 - 4
Yläsieppariosa	käytä

Oikea langankireys Vasen neulalanka Oikea neulalanka Yläpuoli Alempi siepparilanka Alapuoli Kuva 71

Väärä langankireys

Vasen neulalanka Oikea neulalanka Yläpuoli Alempi siepparilanka Alapuoli Kuva 72

Vasen neulalanka Oikea neulalanka Yläpuoli Alempi siepparilanka Alapuoli Kuva 73

Vasen neulalanka Oikea neulalanka Yläpuoli Alempi siepparilanka Alapuoli

Kuva 74

4-lankainen varmuusommel, joustava, mukailtu

Tämän ompeleen pistokuva näkyy kuvassa 75.

Tämä ommel kahdella neulalla ja neljällä langalla on ihanteellinen keski-paksuille ja paksuille, äärimmäisen joustaville kankaille, kuten esim. kaksois-neuleille ja uima-asuille.

Se soveltuu kahden kankaan yhdistämiseen ja reunojen samanaikaiseen huolitteluun.

Aseta langankireyden säätimet 14 15 16 17 sopiviin arvoihin (katso taulukko) ja ompele koesauma käytettyyn materiaaliin.

Kankaat	Langankireys
	sininen	vihreä	punainen	keltainen
ohut kangas	2,5	2,0	2,5	2,0
keskipaksu kangas	3,0	2,0	3,0	2,0
paksu kangas	4,0	2,5	4,0	2,5

Jos yläsiepparin lanka on kankaan alapinnalla (kuva 76):

• kierrä yläsiepparin langan langankireyden säädintä 16 (punainen) suuremmalle tai...
• kierrä alasiepparin langan langankireyden säädintä 17 (keltainen) pienemmälle.

Jos alasiepparin lanka on kankaan yläpinnalla (kuva 77):

• kierrä alasiepparin langan langankireyden säädintä 17 (keltainen) suuremmalle tai...
• kierrä yläsiepparin langan langankireyden säädintä 16 (punainen) pienemmälle.

Jos vasen neulalanka on liian löysällä (kuva 78):

- kierrä vasemman neulan langankireyden säädintä 14 (sininen) suuremmalle.

Jos oikea neulalanka on liian löysällä (kuva 79):

- kierrä oikean neulan langankireyden säädintä 15 (vihreä) suuremmalle.

Neulan sijainti
Ommelleveyden kytkin	S
Piston pituus	2 - 4
Yläsieppariosa	ei tarpeen

Oikea langankireys Ylempi siepparilanka Oikea neulalanka Vasen neulalanka Yläpuoli Alempi siepparilanka Alapuoli

Kuva 75

Väärä langankireys

Ylempi siepparilanka Oikea neulalanka Vasen neulalanka Yläpuoli Alempi siepparilanka Alapuoli

Kuva 76

Ylempi siepparilanka Oikea neulalanka Vasen neulalanka Yläpuoli Alempi siepparilanka Alapuoli Kuv

Kuva 77

Ylempi siepparilanka Oikea neulalanka Vasen neulalanka Yläpuoli Alempi siepparilanka Alapuoli Kuv

Kuva 78

Ylempi siepparilanka Oikea neulalanka Vasen neulalanka Yläpuoli Alempi siepparilanka Alapuoli

Kuva 79

Tällä koneella voidaan ommella neljää erilaista rullapäärmetyyppiä. Rullapäärmeitä ommeltaessa ommeltavan kankaan reuna käännetään ja varustetaan yliluottelusaumalla. Tällaiset saumat soveltuvat parhaiten kevyille kankaille, kuten batistille, sifongille, organzalle jne. Paksut kankaat tai jäykät kudokset eivät sovellu rullapäärmeisiin.

• Irrota vasen neula.
• Aseta saumanleveyden kytkin 23 asentoon "R" (kuva 80).
• Kohdista saumanleveyden tapin tukilevy pistolevyn merkintään "R" kääntämällä saumanleveyden säätönuppia 24 (kuva 81).
• Aseta piston pituuden säätöpyörä ⑤ arvoon "F - 2" (kuva 82). Näin ommellaan ohut sauna.
• Käytä rullapäärmeisiin neulaa nro 14.

i

Ohjeita:

• Rullapäärmeeseen voidaan käyttää monia erilaisia lankayhdistelmiä. Erityisen kaunis rullapäärme (3-lankainen rullapäärme) saadaan aikaiseksi käyttämällä yläsiepparilankana saumurilankaa (pullea polyamidilanka / Woolly Nylon) ja neulassa ja alasiepparissa tavallista lankaa. 2-lankaiseen rullapäärmeeseen käytetään saumurilankaa alasiepparilankana ja tavallista lankaa neulalankana.
• Pidä ompelun alussa kiinni irtoketjusta, jotta se ei pääse kiertymään mukaan saumaan.
• Pidä materiaalia lievästi kireällä ompelusuunnassa. Näin saumasta tulee ohuempi.
• Ennen kuin leikkaat irtoketjun läheltä kankaan reunaa, lisää tippa kangasliimaa saumalle ja anna sen kuivua. Tarkasta ensin kankaan värinkestävyys.

3-lankainen rullapäärme
Tämän ompeleen pistokuva näkyy kuvassa 83.

Yläsieppari-lanka	Langankireys
	sininen	vihreä	punainen	keltainen
Polyesteri	-	2,0	7,5	3,0
Saumurilanka	-	2,0	2,0	2,0

Aseta langankireyden säätimet 15 16 17 sopiviin arvoihin (katso taulukko) ja ompele koesauma käytettyyn materiaaliin.

3-lankainen huolitteleva yläsieppari-rullapäärme

Tämän ompeleen pistokuva näkyy kuvassa 84. Aseta langankireyden säätimet 15 16 17 sopiviin arvoihin (katso taulukko) ja ompele koesauma käytettyyn materiaaliin.

Yläsieppari-lanka	Langankireys
	sininen	vihreä	punainen	keltainen
Polyesteri	-	2,0	5,5	7,0
Saumurilanka	-	2,0	0	2,5

Kuva 80 Kuva 81 Kuva 82

Neulan sijainti
Ommelleveyden kytkin	R
Piston pituus	F - 2
Yläsieppariosa	ei tarpeen

Ylempi siepparilanka Neulalanka Yläpuoli Alempi siepparilanka Alapuoli Kuva 83

Neulalanka Ylempi siepparilanka Yläpuoli Alempi siepparilanka Alapuoli Kuva 84

2-lankainen rullapäärme

Tämän ompeleen pistokuva näkyy kuvassa 85.

Aseta langankireyden säätimet 15 17 sopiviin arvoihin (katso taulukko) ja ompele koesauma käytettyyn materiaaliin.

Työnnä tätä ommeltyyppiä varten yläsieppariosa ylempään sieppariin 19.

Neulan sijainti
Ommelleveyden kytkin	R
Piston pituus	F - 2
Yläsieppariosa	käytä

Alasieppari-lanka	Langankireys
	sininen	vihreä	punainen	keltainen
Saumurilanka	-	1,5	Käytä yläsiep-pariosaa	1,5

Alempi šiepparilanka

Yläpuoli Neulalanka Alapuoli

Kuva 85

2-lankainen huolitteleva alasieppari-rullapäärme

Tämän ompeleen pistokuva näkyy kuvassa 86.

Aseta langankireyden säätimet 15 17 sopiviin arvoihin (katso taulukko) ja ompele koesauma käytettyyn materiaaliin.

Työnnä tätä ommeltyyppiä varten yläsieppariosa ylempään sieppariin 19.

Neulan sijainti
Ommelleveyden kytkin	R
Piston pituus	F - 2
Yläsieppariosa	käytä

Alasieppari-lanka	Langankireys
	sininen	vihreä	punainen	keltainen
Polyesteri	-	2,0	Käytä yläsiep-pariosaa	2,0
Saumurilanka	-	1,5	Käytä yläsiep-pariosaa	1,5

Neulalanka Yläpuoli Alempi siepparilanka Alapuoli

Kuva 86

Laakaommelsaumojen ompelua varten on säädettävä 3-lankaisen overlockompeleen langankireys. Ompele sauma ja vedä ommeltavat kankaat lopuksi irti toisistaan sauman tasoittamiseksi.

Laakaommelsaumaa voidaan käyttää koristeellisena liitossaumana tai puhtaana koristesaumana (kuva 87, tumma lanka).

i Ohjeita:

• Varmista oikea langankireys, jotta ommeltavat kankaat voidaan vetää ompelun jälkeen hyvin irti toisistaan.

• Käytä koristeellista lankaa yläsiepparilankana, koska tämä on tärkein lanka, joka näkyy hyvin.

• Irrota oikea tai vasen neula (kuva 88).

• Aseta suositeltu kireysasetus 3-lankaiselle overlock-saumalle (kuva 89).

• Aseta sitten ylälangan kireydet (vihreä tai sininen) huomattavasti löysemmälle.
• Vähennä nyt myös yläsiepparin (punainen) langankireyttä hieman.
• Aseta sitten alasiepparin (keltainen) langankireys huomattavasti kireämmälle.

Laakaommel liitäntäsaumana

• Aseta molemmat ommeltavat kankaat nurjat puolet vastakkain luodaksesi oikealle puolelle koristeellisen sauman.
• Ompele sauma ja leikkaa samalla liika kangas pois (kuva 90).

Tämän ompeleen pistokuva näkyy kuvassa 91.

• Ylälanka (neulalanka) (vihreä tai sininen) kulkee V-muotoisesti kankaan nurjalla puolella.
• Alasiepparin lanka kulkee suorassa linjassa kankaan reunassa.
• Vedä ommeltavat kankaat toisistaan sauman molemmille puolille, jotta ompeleet tasoittuvat.

Kuva 88 5 5 5 5 Kuva 89

Alempi siepparilanka Neulalanka Ylempi siepparilanka Yläpuoli Alapuoli Kuva 91

Laakaommel koristesaumana

• Aseta liikkuva yläterä 18 lepoasentoon (kuva 92). Kankaita ei leikata tämänkaltaisessa saumassa.

• Taita kankaat niin, että molemmat nurjat puolet ovat päällekkäin.

• Aseta kankaat niin, että osa ommelta ommellaan kankaiden ulkopuolelle (kuva 93).

• Ompele sauna.
• Taita kankaan sen jälkeen irti toisistaan. Näin ompeleet asettuvat laakaan.

Kuva 92 Kuva 93

Overlock-piilosaumat

Overlock-piilosauma soveltuu parhaiten neuleisiin. Se saa aikaiseksi kestävän reunan huolittelun ja on samalla lähes näkymätön (kuva 94). Yhdessä työvaiheessa ylimääräinen kangas leikataan, ommel ommellaan ja reuna huolitellaan.

1. Poista vasen neula ja säädä kone kapealle 3-lankaiselle overlockompeleelle.
2. Aseta piston pituudeksi 4.
3. Taita sauma ensin kankaan nurjalle ja sitten oikealle puolelle niin, että kankaan reuna pistää esiin 6 mm ensimmäisen taitteen yli (kuva 95).
4. Ompele varovasti taitteeseen. Tällöin neulan on pistettävä juuri taitteen reunaan.

Kuva 94 Kuva 95

Hiuslaskokset

Vaatteiden koristelua varten kankaaseen voidaan ommella ennen kaavaan leikkaamista hiuslaskoksia (kuva 96). Hiuslaskokset ovat koristeompeleita, kuten kuvasta 96 näkyy.

1. Poista vasen neula ja säädä kone kapealle 3- lankaiselle overlock-ompeleelle.
2. Aseta yläterä 18 lepoasentoon.
3. Jotta tulos olisi tasainen, piirrä kankaaseen haluttu määrä hiuslaskoksia vesiliukoisella kangaskynällä tai kangasliidulla.
4. Taita kangas nurjat puolet yhteen ja ompele laskokset.
5. Kun kaikki laskokset on ommeltu, silitä kaikki samaan suuntaan, jotta laskokset olisivat tasaisen sileitä.

1. Leikkaa kulman edestä ja sen jälkeen n. 2 c m kangasta aina ommelreunaan asti (kuva 97).

2. Ompele ommelta piirroksessa olevaan merkintään "A" asti ja pysähdy sitten (kuva 97).

3. Nosta neula ja paininjalka 21 ylös.

4. Vedä ommeltavaa kangasta niin pitkälle taaksepäin, että pistolevyn 13 tapin pitelemä lanka irtoaa. (Jotta tämä nähtäisiin paremmin, ei viereiseen kuvaan ole piirretty paininjalkaa 21 - kuva 98).

5. Käännä ommeltava kangas ja laske paininjalka 21 alas niin, että yläterä 18 on linjassa leikkuureunan kanssa (kuva 99).

6. Vedä irtonaiset langat ylöspäin ja jatka ompelua.

Leikkuulinja A 2 cm 2 cm Kuva 97

1. Leikkaa ommeltava kangas ommelreunaan asti.

2. Aseta yläterä 18 lepoasentoon (kuva 100).

3. Ompele leikkuureunaan asti (kuva 101).

4. Pysäytä ompelu hieman ennen kulmaa.

5. Tee kulmakohtaan taite niin, että molemmat reunat ovat samassa linjassa (kuva 102).

6. Ompele hitaasti kulman yli toiselle reunalle. Varmista, ettet ompele taitetta mukaan!

Työnnä nuppineulat aina paininjalan 21 vasemmalle puolelle (kuva 103). Näin nuppineulat eivät sijaitse terien 18 22 leikkualueella ja ne voidaan irrottaa helposti jälkeenpäin.

Huomio! Laitevauriot!

Älä koskaan ompele nuppineulojen tai muiden kovien materiaalien päältä. Tämä voi vahingoittaa terät 18 22 korjauskelvottomaan kuntoon!

Irtoketjun päättely

Pujota irtoketju purkautumisen estämiseksi ompeluneulaan. Työnnä neula pään päättelemiseksi ompeleen päähän.

Sauman vahvistaminen

Sauma voidaan vahvistaa ompelemalla mukaan kanttinauhan. Vie tätä varten nauha paininjalan 21 etuosassa olevan raon läpi (kuva 104).

Aseta nauha paininjalan alle taaksepäin ja ompele sauma. Näin nauha ommellaan mukaan saumaan (kuva 105).

Tereet

1. Aseta yläterä 18 lepoasentoon.
2. Poista oikea neula ja siihen kuuluva lanka.

3. Vedä tereen sisusta (lanka tai nauha) paininjalan 21 etuosassa oleva raon läpi (kuva 106).

4. Aseta tereen sisusta paininjalan ②1 alle ja huolittele haluttu pituus (kuva 107).

Voit käyttää huoliteltuja tereitä yksitellen tai punoa useamman yhteen.

Vedä verkkopistoke verkkopistorasiasta aina ennen puhdistusta tai huoltoa. Tämä estää laitteen tahattoman käynnistymisen. Muutoin on olemassa loukkaantumisvaara!

Puhdistus ja voitelu

• Poista säännöllisesti pöly ja nukka siepparien ja terien alueelta. Tähän voidaan käyttää mukana tulevaa pensseliä (kuva 108).
  • Pyyhi kone kevyesti kostutetulla liinalla.

- Voitele kone säännöllisesti kuvassa 109 näytetyissä voitelukohdissa. Käytä tähän ainoastaan ompelukoneöljyä.

Alaterän vaihtaminen

Huomio!

Vedä verkkopistoke verkkopistorasiasta aina ennen terän 22 vaihtamista. Tämä estää laitteen tahattoman käynnistymisen. Muutoin on olemassa loukkaantumisvaara!

Vaihda alaterä 22 heti, kun huomaat, ettei alaterä 22 leikkaa enää oikein ja siististi. Käytä apuna kuvaa 110.

1. Avaa etuluukku 10.
2. Aseta ylempi terä 18 lepoasentoon (A).
3. Irrota ruuvi alemmasta terästä 22 (B) ja irrota terä 22 (C) (kuva 111).
4. Työnnä uusi terä 22 pidikkeeseen ja ruuvaa se kiinni.
5. Aseta ylempi terä 18 työasentoon ja sulje etuluukku 10.

Kuva 108 Kuva 109

Kuva 110 Kuva 111

Huomio:

Vedä verkkopistoke aina pistorasiasta ennen koneen säilytykseen asettamista. Tämä estää laitteen tahattoman käynnistymisen ja siten loukkaantumisvaaran ja laitteen ylikuumentumisen!

Jos et käytä konetta, peitä se aina suojakotelolla. Näin kone on suojassa pölyltä. Säilytä konetta puhtaassa ja kuivassa paikassa.

Kuljeta konetta aina ulos käännettävästä kahvasta.

Hävittäminen

Älä missään tapauksessa heitä laitetta tavallisen talousjätteen sekaan. Tämä tuote on eurooppalaisen direktiivin 2002/96/EC alainen.

Hävitä laite hyväksytyn jätteenhuoltoyrityksen tai kunnallisen jätehuollon kautta.

Noudata voimassa olevia määräyksiä. Ota epävarmoissa tapauksissa yhteyttä jätelaitokseesi.

Hävitä kaikki pakkausmateriaalit ympäristöystävällisellä tavalla.

Älä hävitä ompelukoneöljyä missään tapauksessa tavallisen talousjätteen mukana. Älä kaada sitä viemäriin. Hävitä öljy hyväksytyn jätteenhuoltoyrityksen tai kunnallisen jätehuollon kautta.

Takuu ja huolto

Laitteen takuu on 3 vuotta ostopäivästä. Laite on valmistettu huolellisesti ja tarkistettu tarkasti ennen toimitusta.

Säilytä ostokuitti todisteeksi ostosta. Ota takuutapauksessa puhelimitse yhteyttä lähimpään huoltopisteeseen. Vain näin voidaan taata tuotteesi maksuton lähettäminen huoltoon.

Takuu koskee ainoastaan materiaali- ja valmistusvirheitä, ei kuitenkaan kuljetusvaurioita, kuluvia osia tai herkästi vaurioituvien osien, esim. kytkinten tai akkujen vaurioita. Tuote on tarkoitettu ainoastaan yksityiseen käyttöön. Tuotetta ei siten saa käyttää ammatillisiin tarkoituksiin.

Väärä tai asiaton käyttö, väkivallan käyttö ja muiden kuin valtuutetun huoltopisteen suorittamat korjaukset aiheuttavat takuun raukeamisen. Tämä takuu ei rajoita kuluttajan lakisääteisiä oikeuksia.

Takuusuoritus ei pidennä takuuaikaa. Tämä koskee myös vaihdettuja ja korjattuja osia. Mahdollisesti jo ostettaessa olemassa olevista vaurioista ja puutteista on ilmoitettava välittömästi pakkauksen avaamisen jälkeen, viimeistään kuitenkin kahden päivän sisällä ostopäiväyksestä. Takuuajan päätyttyä suoritettavat korjaukset ovat maksullisia.

Kompernass Service Suomi

Tel.: [phone]

(Soittamisen hinta lankaliittymästä: 8,21 snt/puh + 5,9 snt/min / Matkapuhelimesta: 8,21 snt/puh + 16,90 snt/min)

e-mail: [e-mail]

Maahantuoja

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, SAKSA

www.kompernass.com

Ongelma	Syy	Korjaus
Neulat katkeavat	Neulat ovat taipuneet, tylsiä tai niiden kärjet ovat vahingoittuneet.	Vaihda neulat uusiin.
	Neuloja ei ole asetettu oikein.	Aseta neulat pidikkeisiin oikein.
	Olet vetänyt kankaasta liian rajusti	Ohjaa kangasta varovasti molemmin käsin.
Lanka katkeaa	Lankaa ei ole pujotettu oikein.	Pujota lanka oikein.
	Langankireys on liian suurta.	Vähennä langankireyttä.
	Neuloja ei ole asetettu oikein.	Aseta neulat pidikkeisiin oikein.
Pistoja jää väliin	Neulat ovat taipuneet, tylsiä tai niiden kärjet ovat vahingoittuneet.	Vaihda neulat uusiin.
	Neuloja ei ole asetettu oikein.	Aseta neulat pidikkeisiin oikein.
	Lankaa ei ole pujotettu oikein.	Tarkista yksittäisten lankojen kulku.
Pistot ovat epäsäännöllisiä.	Langankireys on väärä.	Korjaa langankireys.
	Lanka on juuttunut kiinni.	Tarkista yksittäisten lankojen kulku.
Saumat rypistyvät	Langankireys on liian suurta.	Säädä langankireyttä.
	Lankaa ei ole pujotettu oikein.	Pujota lanka oikein.
	Lanka on kiinni jossakin.	Tarkista yksittäisten lankojen kulku.
	Differentiaalisyöttöä ei ole asetettu.	Säädä differentiaalisyöttö oikein.
Kangas ei leikkaudu siististi	Terät ovat tylsiä tai asetettu väärin paikoilleen.	Vaihda terä tai aseta se oikein paikoilleen.
Kankaan reunat kihartuvat	Liikaa kangasta yhdessä pistossa.	Muuta sauman leveyttä.

(Soittamisen hinta lankaliittymästä: 8,21 snt/puh + 5,9 snt/min /

Matkapuhelimesta: 8,21 snt/puh + 16,90 snt/min)

e-mail: [e-mail]

Importör

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com
