KÄYTTÖOHJE 54 SY MARINA

Alkuperäisen ohjeen käännös

SISÄLTÖ

1 TURVALLISUUSMÄÄRÄYKSET......
2 LAITTEESSA OLEVIEN TUNNUKSIEN MERKITYS ....
3 NIMIKKEISTÖ....
4 NORMAALIKÄYTTÖ......
5 ASENNUS ....
6 KÄYNNISTYS
7 HUOLTO JA HOITO.
8 KORJAUSTOIMENPITEET VIAN TAPAUKSESSA......

1 TURVALLISUUSMÄÄRÄYKSET

Ruohonleikkuria käytettäessä ovat voimassa seuraavat erittäin tärkeät turvallisuusohjeet tapaturmien välttämiseksi:

• Lue käyttöohjeet ja noudata niitä.
• Säilytä tämä käyttöopas seuraavia käyttökertoja sekä seuraavia käyttäjiä varten.
• Noudata turvamääräyksiä sekä laitteessa olevia vaaran varoitusmerkkejä.

Käyttäjä

• Laitteen käyttö on kielletty lapsilta ja alle 16-vuotialta nuorilta, jotka eivät tunne käyttöohjeita. Paikalliset lait voivat sisältää määräyksiä käyttäjän vähimmäisiästä.
• Käytä pitkiä, vartalonmyötäisiä housuja sekä vahvoja, luistamattomia kenkiä.

Työskentelyalue

• Tutki huolellisesti koko leikattava alue. Poista kaikki sopimattomat esineet kuten kivet, kepit, metallilangat, luut, jne.
• Niittäminen on kielletty, jos alueella on henkilöitä (varoitus: lapsia) tai eläimiä (muistathan varoa myös pikkueläimiä ruohikossa).

Työskentelyajat

-Noudata paikallisia työskentelyaikoja nurmen leikkaamisessa (meluhäiriöiltä suojaaminen). Työskentelyajat, katso ohjekirjasta.

- Niitä ainoastaan päivänvalossa tai hyvän valaistuksen avulla.

Käyttö

- Ennen käyttöä tarkista laite ulkoisesti.

• Ennen jokaista käyttökertaa suorita silmämääräinen tarkistus varmistaaksesi, etteivät terät, niiden kannattimet ja kiinnitysruuvit ole kuluneet tai vahingoittuneet. Jos ne joudutaan vaihtamaan, vaihda kaikki terät ja kiinnitysruuvit, jotta laitteen oikea ja vakaa toiminta saadaan säilymään.
• Älä koskaan käytä ruohonleikkuria jos siihen kuuluvat suojalaitteet ovat viallisia tai vahingoittuneita tai jos paikalla ei turvalaitteita, kuten ohjauslevyt tai keräyspussit.
• Pysäytä moottori ja kytke sytytystulpan liitin irti:
• Ennen mahdollisten tukkeumien poistamista tai poistokourun vapauttamista
• Kun vieraaseen esineeseen on törmätty
• Jos laite alkaa täristä epämääräisellä tavalla
• Pidä kaikkia muttereita, pultteja ja ruuveja kunnolla kiristettyinä , jotta voidaan taata laitteen turvallinen toiminta
• Tarkista usein, että keräyspussissa ei esiinny kulumisen tai vahingoittumisen merkkejä
  Ennen minkä tahansa toimenpiteen suoritta-mista laitteelle:
• Sammuta moottori, odota, että terä pysähtyy ja irrota sytytystulpan johto.
• Vahingoittuneet tai kuluneet osat tulee vaihtaa välittömästi.
• Käytä laitetta ainoastaan valmistajan kuvaamassa teknisessä tilassa.
• Laitteen käyttäjä on vastuussa vahingoista, joita

aiheuttaa henkilöille tai heidän omaisuudelleen.

• Sammuta moottori ylitettäessä muita alueita kuin leikattavaa nurmea.
• Älä käynnistä moottoria, kun olet poistoaukon edessä (ruohonleikkuri sivupoistoaukon kanssa).
• Käytä ruohonleikkuria ainoastaan ruohon peittämillä alueilla.
• Älä poista käytöstä ruohonleikkurin turva- ja suojalaitteita.
• Ruohonleikkuria käynnistettäessä leikkuulaitteen tulee voida pyöriä täysin vapaasti.
• Jos ruohonleikkuria tulee nostaa sen käynnistämiseksi, leikkuulaitteen tulee olla käännetty käyttäjästä poispäin.
• Älä laita käsiä tai jalkoja lähelle kiertäviä osia.

Ruohonleikkurin käyttö on sallittu ainoastaan säilytettäessä turvaväli, joka ohjaustangon varren mittainen.

• Säilytä aina vakaa työskentelyasento.
• Älä nosta tai kuljeta laitetta milloinkaan moottori käynnissä. Odota, että leikkaava laitteisto on pysähtynyt ja irrota sytytystulpan johto.
  -Niitä ruoho aina poikittain sen kaltevuussuuntaan nähden. Älä käytä ruohonleikkuria ylä- tai alamäessä tai rinteissä, joiden kaltevuus on enemmän kuin 15°.
• Ole erittäin varovainen käännettäessä suuntaa tai niitettäessä takaperin.
• Liiku ruohonleikkurin kanssa vain kävelynopeudella.
• Pidä tyhjennysputki ja moottori puhtaina lehdistä, ruohosta ja vuotavasta öljystä.
• Älä jätä ruohonleikkuria ilman valvontaa.

Vaara! Bensiini on erittäin tulenarkaa!

• Säilytä bensiiniä vain sen säilyttämiseen soveltuvissa astioissa.
• Suorita tankkaus ainoastaan ulkona. Älä tupakoi polttoaineen lisäämisen aikana.
• On kielletty avaamasta polttoainesäiliön korkkia tai lisäämästä polttoainetta moottori käynnissä tai silloin, kun laite on vielä kuuma.
• On kielletty käynnistämästä moottoria, jos on loiskunut polttoainetta sen päälle. Laite tulee puhdistaa ja tulee odottaa, kunnes kaikki bensiiinihöyryt ovat haihtuneet ennen kuin

yritetään käynnistää laite uudelleen.

• Turvallisuussyistä polttoainesäiliö ja sen korkki tulee vaihtaa, mikäli ne vahingoittuvat.
• Polttoaineen lisäyksessä tulee käyttää suppiloa tai täyttöletkua, jotta vältetään polttoaineen loiskuminen moottorille, rungolle tai nurmikolle.

Palovammavaara!

Pakoputki ja putken lähiosat lämpiävät ja ne voivat saavuttaa korkeita lämpötiloja.

Vahingoittunut pakoputki tulee vaihtaa.

• Älä muuta moottorin säätimen asentoja.
• Älä pidä koskaan polttomoottoria käynnissä suljetuissa tiloissa. – Myrkytysvaara!

Huolto ja varastointi

Ennen minkä tahansa toimenpiteen suorittamista laitteelle:

• Sammuta moottori, odota, että terä pysähtyy ja irrota sytytystulpan johto.
• Suoritettaessa toimenpiteitä terän läheisyydessä käytä aina suojahansikkaita.
• Älä koskaan säilytä ruohonleikkuria tiloissa, joissa bensiinihöyryt voivat joutua kosketuksiin tulen tai kipinöiden kanssa, mikäli sen polttoainesäiliössä on bensiiniä. –

Räjähdysvaara!

• Polttoainesäiliö tulee tyhjentää aina ulkoilmassa.
• Anna moottorin jäähtyä ennen laitteen varastointia suljettuun tilaan.
• Älä suihkuta vettä ruohonleikkurin päälle.
• Ruohonleikkurin korjaustoimenpiteet tulee suorituttaa ainoastaan valtuutetuilla huoltoliikkeillä.

Varaosat ja lisävarusteet

• Sallitaan ainoastaan alkuperäisten varaosien sekä alkuperäisten lisävarusteiden käyttö.
• Varataan oikeus muuttaa tuotesuunnitelmaa ja sen toteutusta.

Suojalaitteet

Varmistusvipu

Vaaratilanteessa vapauta varmistusvipu, moottori ja leikkaava laitteisto pysähtyvät.

On kielletty ottamasta varmistusvipua pois käytöstä.

Suojalaitteet

Ruohonleikkurin takasuojus (sorasuojus)

Suojalaitteet suojaavat loukkaantumisilta, jotka aiheutuvat leikkuulaitteen sinkoamista osista. On kielletty käyttämästä ruohonleikkuria ilman suojalaitteita.

Kuljetus

Kuljetus: jos ruohonleikkuria on kuljetettava, tyhjennä säiliö polttoaineesta ja ota sytytystulpat pois.

Ruohonleikkurin lastauksen ja purkamisen aikana muista, että sitä ei saa kallistaa mihinkään suuntaan, sillä se voi aiheuttaa öljysuodattimen saastumista tai öljyvuotoja. Kuljetuksen aikana muista estää ruohonleikkurin liikuttamista ajoneuvon päällä olevalla lastausalueella.

Asenna laite turvallisesti asianmukaisia hihnoja ja aluslevyjä käyttämällä. Varmista, että ajoneuvon lastausalue on hyvin tuuletettu siten, että hapettavien kaasujen kerääntymistä voitaisiin estää.

Jos ruohonleikkuri on käynnistettävä nurmikkojen välillä, sammuta aina moottori ja odota, kunnes terän liikkuminen päättyy.

Menettely kun kyseessä on käytetty koneisto, ympäristönsuojelu

Jos jonain päivänä tulet siihen tulokseen, että laite on vaihdettava uuteen tai sitä ei enää tarvita, muista suojata ympäristöä ja hävittää se ympäristön kannalta turvallisesti, paikallisten määräysten mukaisesti.

Jotkut valtuutetut huolto- ja myyntipisteet ottavat vastaan vanhoja varusteita ja käyttävät niitä ympäristön kannalta turvallisesti.

Jos laitteen toimintaa koskevia epävarmuuksia tai epäilyksiä esiintyy, ota yhteys valtuutettuun huoltokeskukseen tai myyjään.

Lisäohje koneen käyttöohjekirjaan, kappale »Turvallisuuden kannalta«.

Laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, jotka ovat fyysisesti, sensorisesti tai henkisesti rajoitteisia tai joilla ei ole riittävästi kokemusta ja/tai tietoa laitteen käytöstä, ellei heidän turvallisuudestaan vastaava henkilö valvo ja opasta heitä laitteen käytössä.

Lapsia tulee valvoa ja varmistaa, että he eivät leiki laitteella.

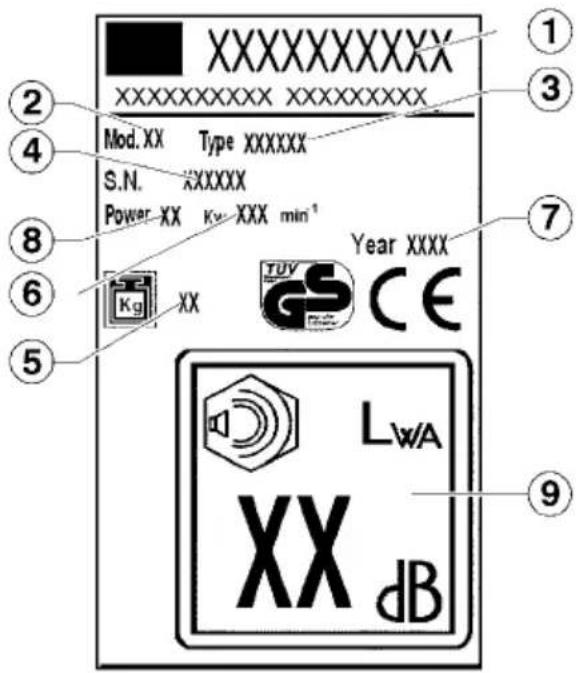

2 LAITTEESSA OLEVIEN TUNNUKSIEN MERKITYS

1 Valmistaja

5 Nettopaino

2 Malli

6 Kierrosluku

3 Tyypp

7 Valmistusvuosi

4 Tuotteen sarjanu- mero

8 Paino

9 Luotettava tehontaso

XXXXXXXXXX XXXXXXXXXX XXXXXXXXX Mod. XX Type XXXXXX S.N. XXXXXX Power XX Kv XXX min⁻¹ Year XXXX TUV GS CE Kg XX LwA XX dB ① ② ③ ④ ⑥ ⑦ ⑤ ⑨

Lue käyttöohjeet ennen laitteen käynnistämistä!

Poista kolmannet osapuolet vaaralliselta alueelta!

Räjähdysvaara. Sammuta moottori polttoaineen lisäämisen aikana.

Ennen toimenpiteiden suorittamista leikkaavalle laitteistolle, irrota sytytystulpan johto!

Vaara. Älä koske kuumia osia.

Varo vaaraa! Älä laita käsiä tai jalkoja leikkaavan laitteiston läheisyyteen!

Älä suihkuta vettä mekaanisten osien, laakereiden äläkä tiivisteiden päälle.

Myrkytysvaara Älä käytä suljetuissa tiloissa.

Näissä käyttöohjeissa

Vaara!

Mikäli ei noudateta henkilövahinkojen vaara.

Älä käytä vaatteita, jotka voivat tarttua puihin, risukkoihin tai laitteen liikkuviin osiin. Älä käytä huiveja, solmioita äläkä kaulakoruja. Kiinnitä ja sido pitkät hiukset (huivi, lakki, kypärä jne.).

Kuoleman vaara tukehtumisen vuoksi! Älä koskaan anna lasten leikkiä pakkausmateriaalilla. Tukehtumisen vaara. Pidä pakkausmateriaalia ehdottomasti pois lasten ulottuvilta.

Käytä saappaita joissa liukuestepohja ja teräskärki. Älä koskaan työskentele paljain jaloin tai esimerkiksi sandaaleja käyttämällä.

Erityisesti on kiellettyä tehdä muutoksia laitteeseen, jotka lisäävät sen tehoa tai polttomoottorin tai sähkömoottorin kierroslukuja.

Silmävammojen syntymiseen liittyvän vaaran vähentämiseksi, käytä istuvia suojalaseja standardin EN 166 mukaisesti. Laita suojalasit oikein päähän. Käytä suojakypärää harvennustöissä, risukoissa ja paikoissa joissa esiintyy esineiden putoamisvaara. Terän teroitustoimenpiteissä, käytä aina suojalaseja!

Ohjeet polttomoottorilla toimivan ruohonleikkurin narun ohjauskoukun asennukseen.

Ruohonleikkuri pikairrotusvivuilla.

Narun ohjauskoukku tulee asentaa oikealle puolelle ja kahvan sisälle kuvassa osoitetuilla tavalla.

Kun laitteella työskennellään, pue päällesi aina kuulosuojaimet.

Ruohonleikkuri kahvan kiinnitysnupeilla.

Narun ohjauskoukku tulee asentaa kahvan oikealle puolelle kuvassa osoitetuilla tavalla.

Käytä kestävästä materiaalista valmistettuja työkäsineitä (esim. nahkakäsineet).

Työkäsineet suojaavat sinua tahattomilta haavoilta. Älä koskaan aliarvioi mahdollista vaaraa. Käytä aina käsineitä kun ruohonleikkuria käytetään.

3 NIMIKKEISTÖ I

1 yläkahva
2 Itseliikkuva vipu
3 jarruvipu
4 kiihdytysvipu
5 kivisuojus
6 alakahva
7 moottori
8 etupyörä
9 kori
10 takapyörä
11 keräyskori
12 terän tuki
13 terä
14 terän ruuvi
15 leikkuukorkeuden säätönuppi
16 öljykorkki
17 polttoainesäiliön korkki
18 joustavat kaapelit
19 vesiliitäntä (lisävaruste)

4 NORMAALIKÄYTTÖ

Tämä laite on tarkoitettu ainoastaan nurmien leikkaamiseen, muut käyttötarkoitukset on kielletty.

Se on tarkoitettu yksinomaan koti- tai harrastelijapuutarhureiden yksityiskäyttöön. Koti- ja harrastelijapuutarhureiden ruohonleikkaukseksi luetaan yksityisten ruohoalueiden ja nurmien hoito ja joka tapauksessa siihen ei kuulu yleisten puistojen, puutarhojen, urheilukenttien tai maa- ja metsätalousalueiden hoito.

Valtuuttomattomat käyttäjät:

laitteen käyttö on kielletty henkilöiltä, jotka eivät tunne kunnolla käyttöohjeita, lapsilta, nuorilta alle 16-vuotialta ja lisäksi henkilöiltä, jotka ovat alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisia.

Bensiinikäyttöisen ruohonleikkurin sallitut käyttöajat (meluhäiriöiltä suojaavan lain mukaisesti)

Bensiinikäyttöisen ruohonleikkurin sallitut käyttöajat (meluhäiriöiltä suojaavan lain mukaisesti)

Pyydetään noudattamaan kunnallisia määräyksiä ruohonleikkurin käytössä!

Maanantai – lauantai Käyttö kielletty

7.00 – 12.00 sunnuntaisin ja

15.00 – 19.00 juhlapäivinä

5 ASENNUS

Tämän laitteen asennuksessa on noudatettava ohjekirjan viimeisillä sivuilla annettuja asennusohjeita.

Ympäristömääräykset, hävittäminen

Pakkausmateriaaleja (muovipussit, solupolystyreeni, naulat, pahvit, jne....) ei saa jättää lasten ulottuville, sillä ne muodostavat potentiaalisen vaaran.

Pakkausmateriaalit ovat potentiaalisia ympäristön saastuttajia.

Käänny jätteiden käsittelyssä valtuutettujen yritysten puoleen.

6 KÄYNNISTYS

Käynnistä laite ainoastaan sen jälkeen, kun sen asennus on suoritettu huolellisesti loppuun saakka.

Tulee ehdottomasti noudattaa liitettyjä moottorin valmistajan käyttöohjeita.

Ennen laitteen käynnistämistä ensimmäistä kertaa laita öljyä ja polttoainetta!

Polttoaine: tavallista bensiiniä - lyijytöntä

Moottoriöljy: katso moottorin valmistajan käyttöohjeita

Polttoaineen lisäys: polttoainesäiliön korkki on polttoainesäiliössä ja siinä on nähtävissä merkki «bensiinipumppu» (huoltoasema).

Öljyn lisäys: määrä noin 0,6 litraa.

Moottorin käynnistys

Moottori voidaan käynnistää ainoastaan terä asennettuna (vauhtipyörän massa)!

Moottorin käynnistys käsin a) Ilman kaasuttimen kaukosäätöä

1) Paina 3 kertaa rikastimen painiketta noin 2 sekunnin välein. II

Alle 10 °C asteen lämpötiloissa paina rikastimen painiketta 5 kertaa.

Älä käytä rikastimen painiketta moottorin ollessa käyntilämmin!

2) Vedä ja pidä vedettynä moottorin jarruvipua ohjaustangon ylempää vartta kohden – moottorin jarruvipu ei lukkiudu.

3) Vedä nopeasti ja tasaisesti käynnistysnarusta sekä ohjaa se hitaasti takaisin paikalleen. IV

! Moottorissa on kiinteä kaasuttimen säätö. Nopeuden säätö ei ole siten mahdollista.

b) Kaasuttimen kaukosäädöllä

1) Kaasutin

asentoon (start)

2) Paina 3 kertaa rikastimen painiketta noin 2 sekunnin välein. Alle 10 °C asteen lämpötiloissa paina rikastimen painiketta 5 kertaa. II

Älä käytä rikastimen painiketta moottorin ollessa käyntilämmin!

3) Vedä ja pidä vedettynä moottorin jarruvipua ohjaustangon ylempää vartta kohden – moottorin jarruvipu ei lukkiudu.
4) Vedä nopeasti ja tasaisesti käynnistysnarusta sekä ohjaa se hitaasti takaisin paikalleen. IV

Heti kun moottori käynnistyy, säädä kaasuvipu moottorin haluttuun kierrosnopeuteen yhteen seuraavien asentojen väliseen asentoon

(Start) ja 🔍(Stop).

Moottorin sähkökäynnistys

5) Kaasuvipu asennossa

(Start)

6) Paina 3 kertaa rikastimen painiketta noin 2 sekunnin välein. II

Älä käytä rikastinta silloin, kun moottori on käyntilämpötilassa!

7) Vedä ja pidä vedettynä moottorin jarruvipua kohti ohjaustangon ylempää vartta – moottorin jarruvipu ei lukkiudu. VI
8) Paina virtapainiketta. VII

Vapauta painike, kun moottori on käynnissä. Säädä kaasuvipu moottorin haluttuun kierrosnopeuden asentoon välillä (Start) ja (Stop).

(A) Suojausavain ja käynnistys
(B) Akku
(C) Akkulaturi

Kytke päälle pyörien veto

Voimassa ainoastaan laitteille vetävien pyörien kanssa!

Älä laita vetoa päälle moottorin ollessa sammutettu.

9) Työnnä voimansiirron kytkentävi ohjaustangon ylävartta vasten ja pidä sitä painettuna – voimansiirron kytkentävipu ei lukkiudu. VIII

Etenemisnopeus: noin 3,7 km/h.

Poista pyörien veto

10) Vapauta voimansiirron kytkentävipu.

Sammuta moottori

11) Työnnä kaasuvipu asentoon

(Stop)

12) Vapauta moottorin jarruvipu.

Leikkuuterä jatkaa pyörimistään vielä muutamia sekuntteja sen jälkeen, kun moottori on sammutettu – siis älä laita heti käsiä ruohonleikkurin alle!

Säädä leikkuukorkeus

Kaikki pyörät tulee säätää samalle korkeudelle!

Etenemisnopeuden säätölaite (VV) XIII

Merkillä VV varustetuissa malleissa voidaan säätää etenemisnopeutta, 2,5 - 5 km/h. Sitä voidaan muuttaa ainoastaan moottori käynnissä ja säädön suorittamiseksi tulee käsitellä ohjauspaneelin vasenta vipua. Kilpikonna tunnus vastaa hidasta ja jänis nopeaa etenemisvauhtia.

3 – nopeudensäätö (3V)

3V –merkinnällä varustetuissa malleissa on voimansiirto, jonka avulla on mahdollista valita 3 eri syöttönopeutta:

1° nopeus - 2.5 km/h
2^ nopeus - 3.5 km/h
3^ nopeus - 4.5 km/h

Syöttönopeutta voidaan säätää ainoastaan moottorin ollessa käynnissä. Nopeuden säätämiseksi vasemmalla puolella sijaitsevan komentolaatikon vipu asetetaan halutun nopeuden kohdalle.

Terän jarru (BBC) XIV

Tunnuksella BBC merkityissä koneissa voidaan käynnistää ja pysäyttää terä pitäen moottori toiminnassa. Terän käynnistämiseksi tulee vetää vipua kahvaa kohden ja työntää vipua 2 alaspäin. Sen pysäyttämiseksi riittää, että vapautat vivun 1.

Varoitus: kestää muutaman sekunnin ennen kuin terä pysähtyy.

7 HUOLTO JA HOITO

Ennen minkä tahansa huolto- ja puhdistustoimenpiteen suorittamista irrota sytytystulpan johto!

Älä ruiskuta laitteen päälle vettä. Vesi voi joutua sytytyslaitteistoon tai kaasuttimeen ja se voi aiheuttaa toimintahäiriöitä. Puhdista laite rievulla, harjalla...

Kun kallistetaan ruohonleikkuria, kaasuttimen tulee olla aina ylhäällä!

Huoltoliikkeen tarkistusta tarvitaan seuraavissa tapauksissa:

■ törmättäessä esteeseen
■ moottorin pysähtyessä yllättäen
■ terän taittuessa (älä suorista sitä!)
■ moottorin akselin taittuessa (älä suorista sitä!)
■ toimintavikojen tapauksessa
■ havaittaessa viallinen kiilahihna

Öljyn / ilmasuodattimen / sytytystulpan vaihto

Katso moottorin valmistajan käyttöopasta.

Pyörien voimansiirtomekanismi

Voimansiirto ei vaadi huoltoa.

Leikkaavan terän vaihto ja teroittaminen

Teroituta aina kauden lopuksi leikkaava terä tai, tarpeen mukaan, vaihda se uuteen terään. Suorituta aina teroitus tai leikkaavan terän vaihto huoltoliikkeessä (tasapainon mittaaminen).

Epätasapainossa olevat terät aiheuttavat ruohonleikkurin voimakasta tärinää. – Tapaturmavaara!

Mulching-leikkuumenetelmä (lisävaruste) XV

1) sammuta laite ja varmista, että terä pysähtynyt
0
2) nosta takana oleva kivisuoja ja aseta varustuksiin kuuluva korkki
3) vapauta kivisuoja

Sivutyhjennys (lisävaruste) XVI

1) aseta mulching-korkki paikoilleen kohdassa osoitetulla tavalla XV
2) nosta sivulla oleva kivisuoja ja aseta roiske-suoja paikoilleen
3) vapauta sivulla oleva kivisuoja

Rungon alapuolen puhdistus (lisvaruste) XVII Kone pysäytettynä ja sammutettuna.

• Kytke rungossa oleva liitin (19) vesihanaan. Avaa hana.
• Kynnistä moottori (terä pyörii) ja anna sen käydä muutaman minuti ajan.
• Kun puhdistus on suoritettu, sammuta moottori. Sulje hana, irrota putki liittimestä/ rungosta

8 KORJAUSTOIMENPITEET VIAN TAPAUKSESSA

Ennen minkä tahansa huolto- ja puhdistustoimenpiteen suorittamista irrota sytytystulpan johto!

Vika Korjaustoimenpide

Moottori ei käynnisty Lisää polttoainetta
	Aseta kaasuvipu asentoon → (Start)Paina moottorin jarruvipu ohjaustangon ylempää vartta kohdenTarkista sytytystulppa, tarpeen mukaan vaihda sePuhdista ilmansuodatinKäynnistä moottori matalalla ruoholla tai jo leikatulla nurmella.Puhdista ruohon poistokanava / säiliö – leikkaavan terän tulee kiertää vapaastiLataa uudelleen käynnistysakku
Moottori menettää tehonsa Korjaa leikkauskorkeus
	Teroita / vaihda leikkaava terä → huoltoliikePuhdista ruohon poistokanava / säiliöPuhdista ilmansuodatinVähennä etenemisnopeutta
Epätasainen leikkuujälki	Teroita / vaihda leikkaava terä → huoltoliikeKorjaa leikkuukorkeus
Ruoholaatikko ei kerää tar-peeksi	Korjaa leikkuukorkeusAnna nurmikon kuivuaTeroita / vaihda leikkaava terä → huoltoliikePuhdista ruoholaatikon ritiläPuhdista ruohon poistokanava / säiliö
Pyörien veto ei toimi Säädä joustavat kaapelit
	Kiilahihna viallinen → huoltoliikeVoimansiirrossa vikaa → huoltoliike
Voimansiirto päällä Kiristä niiden pyörien ruuveja, jotka eivät pyöri
	Pyörän keskiö viallinen → uusi pyöräKiilahihna tai viallinen voimansiirto → huoltoliike

Viat, joita ei voida poistaa tämän taulukon avulla, tulee poistaa ainoastaan valtuutetun huoltoliikkeen avulla (valtuutettu huoltokeskus).

EU YHDENMUKAISUUSTODISTUS

MA.RI.NA. Systems srl - via F.Baracca 3, 24034 Cisano Bergamasco (Bg) – Italy

vakuuttaa, että kipinäsytytysmoottorilla varustettu ruohonleikkuri

- Malli (a)

• Teho (b)

• Leikkuuleveys (c)

- Paino(d)

• Tuotteen sarjanumero (e)

Vastaa seuraavien direktiivien vaatimuksia CE:

1) 2006/42/EC

2) 2000/14/EC + 2005/88/EC

3) 2014/30/EU

4) 2011/65/EC

5) 2012/46/EU

Seuraavien normien mukaisesti:

1) EN ISO 12100:2010

2) EN ISO 5395-1:2013; EN ISO 5395-2:2013

3) EN ISO 3744:2010

Vakuuttaa lisäksi, että teknistä asiakirja-aineistoa säilytetään:

MA.RI.NA. Systems srl - via F.Baracca 3, 24034 Cisano Bergamasco (Bg) – Italy

Tarkastettu : (m)

Direktiivin 2000/14/ETY: Vaatimustenmukaisuuden arvioinnissa noudatettu proseduuri (Liite VI) tarkastettu: (n)

- Mittausolosuhteet (f)

- Kahvan tärinä (g)

- Mitattu ääniteho (h)

• Taattu ääniteho (k)

- Käyttäjän korviin kohdistuva äänenpaine (mittausepätarkkuus 2dB) (y)

Cisano Bergamasco, 18/01/2017

Christian Rivolta

C.E.O.

Katso mitatut ja annetut arvot viimeiselle sivulle kiinniteystä tarrasta
