KÄYTTÖOHJE DPH-02 MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

Tekniset tiedot

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Diesellämmitin
Malli	MSW-DPH-01	MSW-DPH-02	MSW-DPH-03	MSW-DPH-04	MSW-DPH-05
Syöttöjännite [V]	12	12	12	12	12
Suurin teho [kW]	5	5	8	8	8
Polttoainetyyppi	Dieselöljy
Polttoaineen kulutus [l/h]	0,18 – 0,48	0,18 – 0,48	0,21 – 0,54	0,21 – 0,54	0,21 – 0,54
Mitat (leveys x syvyys x korkeus) [mm]	390 x 140 x 170	400 x 150 x 420	390 x 140 x 170	380 x 150 x 440	380 x 320 x 240
Paino [kg]	5,1	8	5	7,9	7,9

1. Yleiskuvaus

Käyttöohje on tarkoitettu auttamaan tuotteen turvallisessa ja luotettavassa käytössä. Tuote on suunniteltu ja valmistettu tarkkojen teknisten ohjeiden mukaisesti, käyttäen viimeisintä teknologiaa ja komponentteja sekä noudattaen korkeimpia laatustandardeja.

ENNEN KÄYTÖN ALOITTAMISTA TÄMÄ OPAS ON LUETTAVA HUOLELLISESTI JA SEN SISÄLTÖ TULEE YMMÄRTÄÄ JA SISÄISTÄÄ.

Laitteen pitkän ja luotettavan toiminnan varmistamiseksi on välttämätöntä huolehtia sen oikeanlaisesta käytöstä ja huollosta tämän käyttöohjeen sisältämien ohjeiden mukaisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajantasaisia. Valmistaja pidättää oikeuden muutoksiin laadun parantamiseksi. Ottaen huomioon tekninen kehitys ja mahdollisuudet vähentää melua, yksikkö on suunniteltu ja rakennettu siten, että melupäästöistä aiheutuvat riskit ovat mahdollisimman pienet.

Symbolien selitykset

CE ! ! ! ! ! ! !

Tuote täyttää sitä koskevien turvallisuusstandardien vaatimukset.

Lue käyttöohje ennen käyttöä.

Tuote on kierrätettävä.

VAROITUS! tai VAROITUS! tai MUISTA! Yleinen varoitusmerkki, joka kuvaa tiettyä tilannetta.

HUOMIO! Tulipalovaara – syttyvät materiaalit!

Varoitus myrkyllisten aineiden aiheuttamasta myrkytysvaarasta!

Huomio! Kuuma pinta voi aiheuttaa palovammoja.

HUOMIO! Tämän käyttöohjeen kuvat ovat vain viitteellisiä ja joissakin yksityiskohdissa ne voivat poiketa laitteen todellisesta ulkonäöstä.

2. Käyttöturvallisuus

HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon, vakaviin vammoihin tai kuolemaan.

Varoituksissa ja ohjeiden kuvauksessa oleva termi "laite" tai "tuote" viittaa

Diesellämmitin

2.1. Sähköturvallisuus

a) Älä kosketa laitetta märillä tai kosteilla käsillä.
b) Älä käytä virtajohtoa epääasiallisella tavalla. Älä koskaan käytä sitä laitteen kantamiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä virtajohto etäällä lämmönlähteestä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
c) Laitteen käyttö on kielletty, jos virtajohto on vaurioitunut tai siinä on selviä kulumisen merkkejä. Vaurioituneen virtajohdon vaihto on annettava pätevän sähköasentajan tai valmistajan huollon tehtäväksi
d) HUOMIO – HENGENVAARA! Kun puhdistat tai käytät laitetta, älä koskaan upota sitä veteen tai muihin nesteisiin.
e) Älä anna laitteen kastua. Sähköiskun vaara!
f) Pyydämme tarkistamaan ennen ensimmäistä käyttöä, vastaavatko sähkövirran tyyppi ja verkkojännite laitekilvessä olevia.

2.2. Turvallisuus työpaikalla

a) Älä käytä laitetta räjähdysalttiilla alueella, esimerkiksi syttyvien nesteiden, kaasujen tai pölyn lähellä. Laite tuottaa kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
b) Jos sinulla on epäilyksiä, toimiiko laite oikein, ota yhteys valmistajan huoltoon.
c) Tuotteen saa korjata vain valmistajan huoltopalvelu. Älä yritä tehdä korjauksia itse!
d) Jos tulipalo syttyy, sammuta se jauhe- tai hiilidioksidisammuttimella (CO2) (joka on tarkoitettu käytettäväksi jännitteisten sähkölaitteiden sammuttamiseen).
e) Käytä tuotetta hyvin ilmastoidussa tilassa.
f) Älä katkaise polttoaineen syöttöä puristamalla tai taivuttamalla polttoaineletkuja.
g) Tarkasta säännöllisesti turvallisuutta koskevien tarrojen kunto. Jos tarrat ovat lukukelvottomia, ne on vaihdettava.
h) Säilytä käyttöohje myöhempää käyttöä varten. Jos laite luovutetaan kolmansille osapuolille, myös käyttöohje on luovutettava laitteen mukana.
i) Pakkauksen osat ja pienet asennusosat pitää säilyttää lasten ulottumattomissa.
j) Pidä laite poissa lasten ja eläinten ulottuvilta.
k) Kun käytät tätä laitetta yhdessä muiden laitteiden kanssa, sinun pitää noudattaa myös muita käyttöohjeita.

Muista! Pidä lapset ja muut sivulliset turvassa laitteen käytön aikana.

2.3. Henkilökohtainen turvallisuus

a) Tuotetta ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joilla on alentunut henkinen, sensorinen tai älyllinen toimintakyky tai kokemuksen ja/tai tiedon puute, ellei heitä valvo heidän turvallisuudestaan vastuussa oleva henkilö tai jos vastuuhenkilö on antanut heille ohjeita. yksilöllisesti tuotteen käytöstä.
b) Ole tarkkaavainen ja käytä maalaisjärkeä käyttäessäsi tätä laitetta. Hetkellinen epätarkkaavaisuus voi johtaa vakaviin vammoihin.

c) Laita kaikki säätötyökalut tai avaimet pois ennen laitteen päälle kytkentää. Laitteen pyörivään osaan jätetty työkalu tai avain voi aiheuttaa loukkaantumisen.
d) Tämä laite ei ole leikkikalu. Lapsia on valvottava, jotteivat he leikkisi laitteen kanssa.
e) Älä laita käsiä ja esineitä käynnissä olevan laitteen sisään!

2.4. Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä tähän sovellukseen sopivia työkaluja. Oikein valittu laite toimii paremmin ja turvallisemmin siinä käytössä, johon se on suunniteltu.
b) Älä käytä laitetta, jos "ON / OFF" -kytkin ei toimi kunnolla (ei kytke laitetta päälle tai pois päältä). Laitteita, joita ei voida ohjata kytkimellä, ovat vaarallisia. Niitä ei saa käyttää ja ne pitää korjata.
c) Ennen säätöjen, puhdistamisen ja huollon aloittamista laite on irrotettava virtalähteestä. Tämä ehkäisytoimenpide vähentää tahattoman käynnistämisen riskiä.
d) Pidä laite hyvässä teknisessä kunnossa. Tarkista ennen jokaista käyttöä, ettei laitteessa ole yleisiä tai liikkuvien osien vaurioita (osien halkeamat tai kaikki muut tekijät, joilla voi olla vaikutus laitteen turvalliseen toimintaan). Jos laite on vaurioitunut, anna laite korjattavaksi ennen käyttöä.
e) Laite on pidettävä poissa lasten ulottuvilta.
f) Tuotteen korjauksen ja huollon saa suorittaa vain pätevä henkilö käyttäen ainoastaan alkuperäisvaraosia. Se varmistaa turvallisen käytön.
g) Tehtaalla asennettuja suojia tai ruuveja ei saa irrottaa, jotta laitteen toimivuus suunnitellulla tavalla on varmistettu.
h) Laitteen siirtäminen, asennon muuttaminen tai kiertäminen on kiellettyä sen ollessa toiminnassa.
i) Päälle kytkettyä laitetta ei saa jättää ilman valvontaa.
j) Laite on puhdistettava säännöllisesti, jottei epäpuhtauksia päästetä kerrostumaan pysyvästi.
k) Käytä ilmaa yksikön virtalähteenä, muut kaasut eivät ole sallittuja.
I) Koneeseen syötettävän ilman tulee olla kuivattua, puhdasta ja vapaata epäpuhtauksista. Epäpuhtaudet voivat tukkia letkut ja vahingoittaa konetta ja sen osia.
m) Jos huomaat vuotoja koneesta tai letkuista, katkaise välittömästi virransyöttö ja korjaa vika.
n) Älä ylitä suositeltua syöttöpainetta, koska se voi vahingoittaa yksikköä.
o) Ilman sisäänmeno- ja ulostuloaukkoa ei saa peittää.
p) Tämä laite ei ole leikkikalu. Lapset eivät saa puhdistaa ja huoltaa laitetta ilman aikuisen valvontaa.
q) Laitteen rakenteeseen puuttuminen sen parametrien tai rakenteen muuttamiseksi on kielletty.
r) Pidä tuote etäällä syttymis- ja lämmönlähteistä.
s) Laitteen ilmanvaihtoaukkoja ei saa peittää!
t) HUOMIO! Jotkut laitteen osat kuumenevat erittäin kuumiksi käytön aikana - on olemassa palovammavaara!
u) Laite soveltuu käytettäväksi vain ajoneuvoissa, veneissä tai koneissa. Se on tarkoitettu vain sisätilojen tilapäiseen lämmitykseen.
v) Käytä vain dieselpolttoainetta laitteen virransyöttöön.

HUOMIO! Siitä huolimatta, että laite on suunniteltu siten, että se olisi turvallinen, että siinä olisi riittävät suojat, ja käyttäjän lisäturvaelementtien käytöstä huolimatta, on edelleen olemassa pieni onnettomuus- tai loukkaantumisriski laitteen käytön aikana. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Käyttöohjeet

Laite on suunniteltu asennettavaksi ajoneuvoihin. Laite on suunniteltu lämmittämään esim. ajoneuvojen ohjaamoita.

Laitetta ei ole hyväksytty ADR-määräysten alaisten ajoneuvojen tavaratilojen suoraan lämmitykseen (vaarallisten aineiden kuljetus).

Käyttäjällä on vastuu kaikista vahingoista, jotka aiheutuvat käyttötarkoituksen vastaisesta käytöstä.

3.1. Tuotteen yleiskatsaus

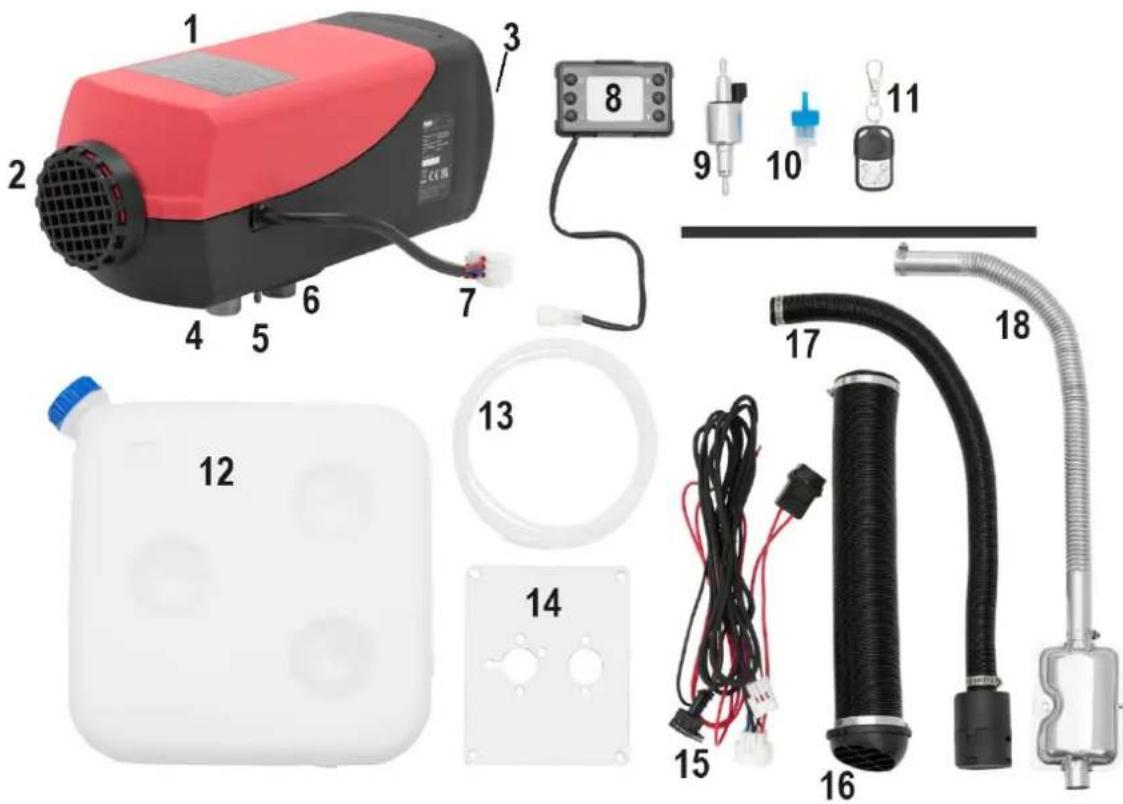

MSW-DPH-01 / MSW-DPH-03

Kuvaus esittelee mallia MSW-DPH-01. Mallilla MSW-DPH-03 on samanlainen ulkonäkö.

1 - Laitteen pääyksikkö

2 - Kylmän ilman sisääntulo

3 - Kuuman ilman ulostulo (laitteen takana)

4 - Palamisilman tuloaukko

5 - Polttoaineletkun liitäntä

6 - Poistoaukko

7 - Ohjauspaneelin liitäntälohko

8 - Ohjauspaneeli

9 - Polttoainepumppu

10 - Polttoainesuodatin

11 - Kaukosäädin

12 - Polttoainesäiliö

13 - Polttoaineletku

14 - Metallinen malli koneen pääyksikön kiinnittämiseen

15 - Johdinsarja

16 - Kuuman ilman poistoputki

17 - Kylmän ilman tuloputki

18 - Pakokaasun poistoputki äänenvaimentimella

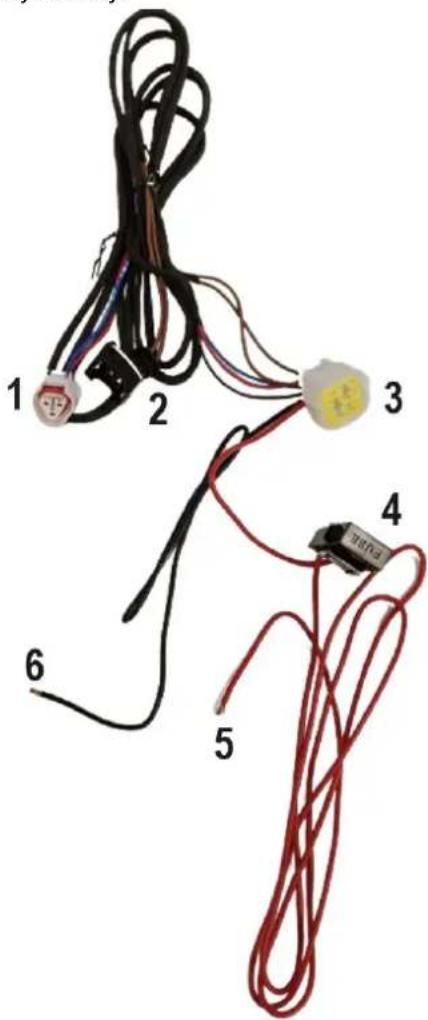

Sähköjohtosarja

1 - Ohjauspaneelin liitäntälohko
2 - Polttoainepumpun liitäntälohko
3 - Pääyksikön liitäntälohko
4 - Sulake
5 - Punainen johto on kytkettävä auton akun positiiviseen napaan
6 - Musta johto on kytkettävä auton akun negatiiviseen napaan

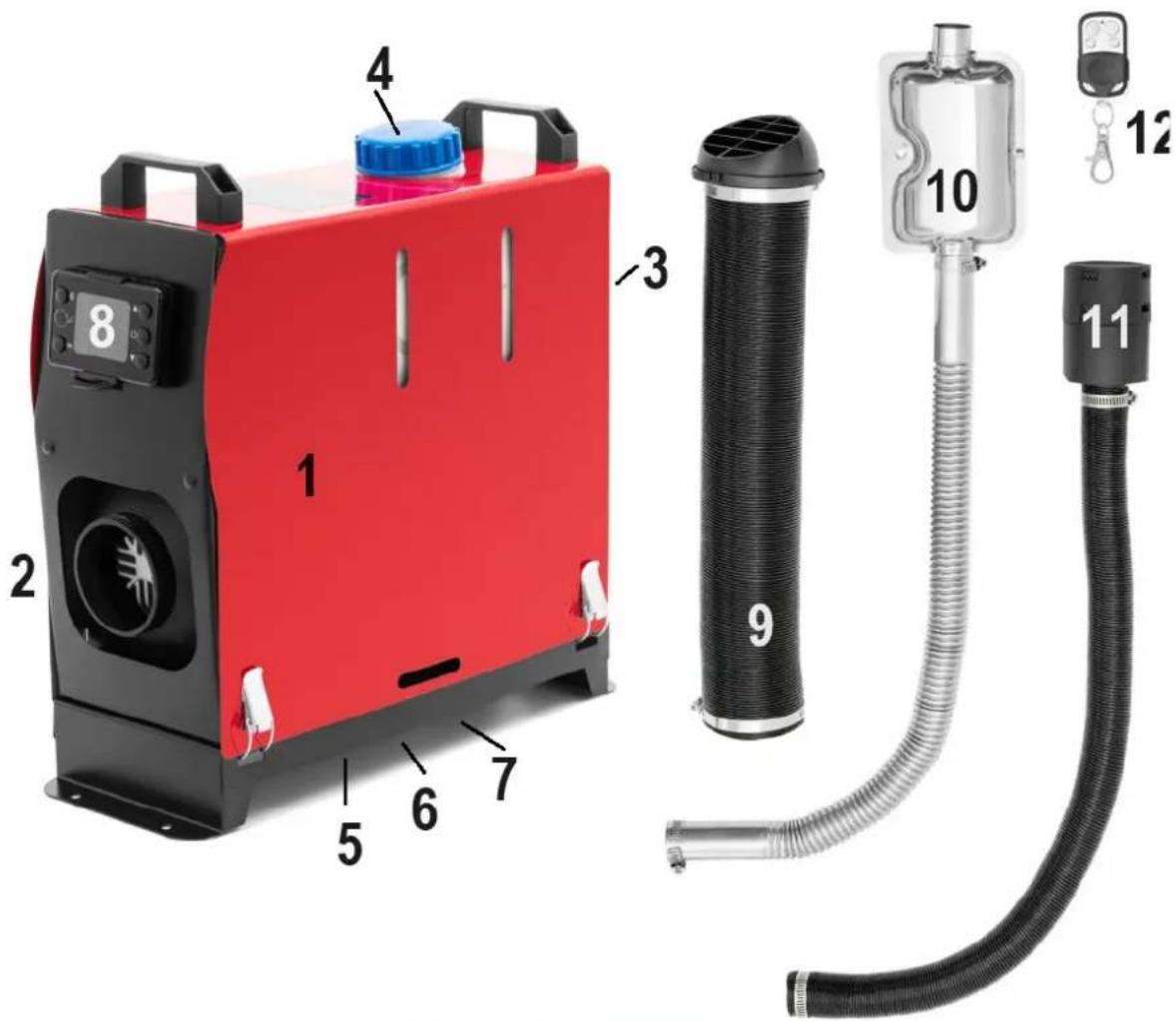

MSW-DPH-02 / MSW-DPH-04 / MSW-DPH-05

Kuvaus esittelee mallia MSW-DPH-02. Malleissa MSW-DPH-04 ja MSW-DPH-05 on samanlainen ulkonäkö.

A - Laitteen takaosa
B - Laitteen etuosa

1 - Laitteen pääyksikkö

2 - Kylmän ilman tuloaukko

3 - Kuuman ilman ulostulo (laitteen takana)

4 - Polttoainesäiliön korkki

5 - Palamisilman tuloaukko (yksikön alla)
