KÄYTTÖOHJE IS-TC1A.2 i.safe Mobile

Tämä käyttöohje on laitteen IS-TC1A.2 (malli MTC1A01) osa. Käyttöohje sisältää tärkeitä tietoja laitteen turvallisesta käytöstä.

» Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä. Kiinnitä erityistä huomiota Turvallisuus-lukuun sekä varoitussymbolilla merkittyihin varoituksiin.

» Varmista, että tämä käyttöohje on saatavillasi aina tarvittaessa. Käyttöohjeen uusin version on aina saatavana osoitteessa www.isafe-mobile.com/en/support/downloads

» Noudata kaikkia laitteeseen ja sen pakkaukseen merkittyjä ohjeita.

» Noudata paikallisia turvallisuusmääräyksiä.

KÄYTTÖTARKOITUS

IS-TC1A.2 on luonnostaan turvallinen, kestävä lämpökamera käytettäväksi räjähdysvaar- allisilla alueilla vyöhykkeillä 2/22 direktiivin 2014/34/EU, SI 2016 No. 1107, SI 2016 No. 1107, 1999/92/EC ja IECEx mukaisesti. Yhdessä IS530.2:n kanssa IS-TC1A.2 voi tallentaa ja näyttää lämpötiloja.

Käytä laitetta ainoastaan tässä käyttöohjeessa kuvatulla tavalla. Kaikki muu käyttö on käyttötarkoituksen vastaista, ja se voi aiheuttaa kuoleman, vakavia vammoja tai laitevaurioita.

Valmistaja i.safe MOBILE GmbH ei vastaa vahingoista, jotka aiheutuvat käyttötarkoituksen vastaisesta käytöstä. Käyttötarkoituksen vastainen käyttö johtaa takuun raukeamiseen.

TAKUU

Takuuehdot ovat luettavissa osoitteessa www.isafe-mobile.com/en/support/service

EU/UK-VAATIMUSTENMUKAISUUSVAKUUTUS

EU/UK-vaatimustenmukaisuusvakuutus on nähtävillä tämän käyttöohjeen lopussa sekä osoitteessa www.isafe-mobile.com/en/support/downloads

EX-MERKINNÄT

> ATEX:

EII 3G Ex ic IIC T4 Gc
II 3D Ex ic IIIC T135°C Dc

EU-tyyppitarkastustodistus:

EPS 21 ATEX 1 207 X

CE-merkintä: 2004

IECEx:

Ex ic IIC T4 Gc

Ex ic IIIC T135°C Dc

IECEx-sertifikaatti: IECEx EPS 21.0064X

UKEX:

④ II 3G Ex ic IIC T4 Gc

II 3D Ex ic IIIC T135°C Dc

UK-tyyppitarkastustodistus:

CSAE 22UKEX1060X

UKCA-merkintä: UK CA

> Pohjois-Amerikka:

Täyttää seuraavat vaatimukset:

STD UL 62368-1, STD UL 121201

Sertifioitu:

1> LAITTEEN PIDIKE: IS530.2-pidike
2> PISTOKE: Liitä IS530.2
3) MAGNEETTINEN LATAUSLIITÄNTÄ: magneettisen latauskaapelin liitäntä (sisältyy IS530.2-pakkaukseen) IS530.2:n lataamista varten. Lisätietoja on Lataaminen-luvussa.
4> LÄMPÖKAMERA: Lämpötilat.

TURVALLISUUS

Lue käyttöohjeen Turvallisuus-luku huolellisesti ennen laitteen käyttöä. Jos et noudatanäitä ohjeita tai ymmärrä niitä, se voi aiheuttaa kuoleman, vakavia vammoja tai laitevaurioita.

KÄYTTÄJÄT

Laitetta saavat käyttää ainoastaan koulutetut käyttäjät, jotka ovat perehtyneet Ex-laitteiden käyttöön räjähdysvaarallisissa tiloissa sekä lukeneet tämän käyttöohjeen ja ymmärtäneet sen sisällön.

EX-MÄÄRÄYKSIIN LIITTYVÄT TURVALLISUUSMÄÄRÄYKSET

Käyttäjän on laitetta käyttäessään noudatettava tavanomaisia turvallisuusmääräyksiä sekä tunnettava käyttöohjeen, turvallisuusmääräysten ja sertifikaatin sisältö, jotta laitteen käyttövirheet voidaan välttää. Räjähdysvaarallisissa tiloissa tapahtuvassa käytössä on lisäksi noudatettava seuraavia turvallisuusmääräyksiä:

» IP-kotelointiluokan säilyttämiseksi on varmistettava, että kaikki laitteen tiivisteet ovat paikallaan ja tiiviit. Laitteen kotelon puoliskojen välissä ei saa näkyä havaittavaa rakoa.
» Kun sitä käytetään Ex-alueilla, laitteen on oltava kunnolla kiinni ISM-liitännässä.
» Laitetta ei saa altistaa syövyttäville hapoille tai emäksille.
» Laitteen saa viedä ainoastaan vyöhykkeille 2 ja 22.
»Vain i.safe MOBILE GmbH:n hyväksymiä lisävarusteita saa käyttää.
» Älä avaa laitetta tai korjaa sitä itse.

EX-MÄÄRÄYKSIIN LIITTYVÄT TURVALLISUUSMÄÄRÄYKSET POHJOIS-AMERIKASSA

Hyväksymisvaatimukset:

»IS-TC1A.2:n 13-nastainen liitin voidaan koota tai purkaa ISM-liitännästä vain vaarallisten alueiden ulkopuolella.
» Laite on suojattava iskuilta, joiden iskuenergia on suuri, liialliselta UV-valon säteilyltä ja suurilta sähköstaattisilta varauksilta.
» Sallittu ympäristön lämpötila-alue on -20 °C ... +55 °C.
» Luvattomat korjaukset eivät ole sallittuja.
» Laite on tarkoitettu käytettäväksi vähintään saastumisasteessa 2.
» Latauskoskettimiin saa kytkeä vain nimetyn laturin.
» Ei sovellu räjähdysvaarallisiin tiloihin, jos kotelo on vaurioitunut.

KÄYTTÖ RÄJÄHDYSVAARALLISISSA TILOISSA

VAARA

Käyttötarkoituksen vastainen käyttö voi aiheuttaa kuoleman tai vakavia vammoja!

» Laitetta saa käyttää ainoastaan vyöhykkeiden 2/22räjähdysvaarallisissa tiloissa sekä räjähdysvaarallisten tilojen ulkopuolella.
» Laite voidaan liittää IS530.2: een vain ISM-liitännän kautta räjähdysvaarallisten alueiden ulkopuolella!
» Ennen kuin viet laitteen räjähdysvaaralliseen tilaan, varmista seuraavat seikat:

• varmista, että laite on kiinnitetty tukevasti IS530.2:n ISM-liitäntään,
• laitteen puoliskojen välissä ei näy rakoa
  • laite ei ole vaurioitunut
• kaikki laitteeseen kiinnitetyt merkinnät ovat luettavissa.

» Jos käytät laitetta räjähdysvaarallisessa tilassa, lue Mahdolliset käyttövirheet -luku ja noudata siinä annettavia ohjeita.
» Kytke laite välittömästi pois päältä ja poistu räjähdysvaarallisesta tilasta viipymättä, jos

• laitteessa esiintyy toimintahäiriöitä
• laitteen kotelo vaurioituu
• laitteeseen kohdistuu liiallista kuormitusta
• laitteeseen kiinnitetyt merkinnät eivät enää ole luettavissa.

MAHDOLLISET KÄYTTÖVIRHEET

VAARA

Käyttötarkoituksen vastainen käyttö voi aiheuttaa kuoleman tai vakavia vammoja! Noudata seuraavia ohjeita:

» Älä tee laitteeseen rakenteellisia muutoksia.
» Älä altista laitetta korkeille lämpötiloille.
» Älä altista laitetta voimakkaalle UV-säteilylle.
» Älä altista laitetta prosesseille, joissa esiintyy voimakkaita sähkövarauksia.
» Älä altista laitetta syövyttäville hapoille tai emäksille.

Räjähdysvaarallisissa tiloissa työskennellessäsi noudata myös seuraavia ohjeita:

» Älä löysennä laitteen ruuveja.
» Älä avaa tai poista laitteen liitäntöjen suojuksia.
» Älä lataa IS530.2:tä.
» Älä avaa laitetta.
»Älä vaurioita laitetta.

TOIMITUSSISÄLTÖ

Laitepakkaus sisältää seuraavat osat:

1 x IS-TC1A.2
1 x Operating Manual Safety Instructions
1 x ruuvintaltta

ASENNUS

VAARA

Käyttötarkoituksen vastainen käyttö voi aiheuttaa kuoleman tai vakavia vammoja! Laite voidaan liittää IS530.2: een vain ISM-liitännän kautta räjähdysvaarallisten alueiden ulkopuolella!

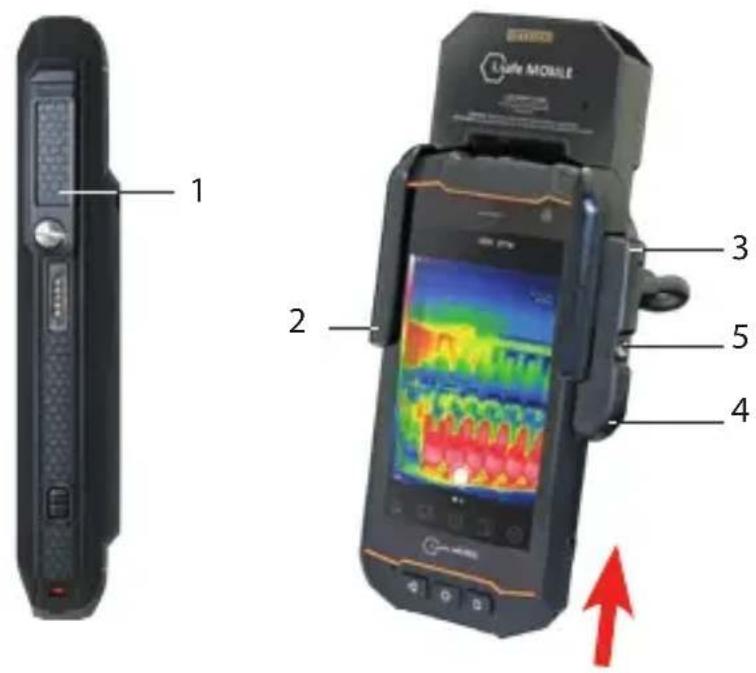

1 2 3 4 5 Life MOBILE

» Irrota IS530.2: n ISM-liitännän kansi (1).
» Työnnä IS530.2 kokonaan laitteen pidikkeeseen (2).
» Kiinnitä pistoke ISM-liitäntään (3) yläosassa.
» Kiinnitä liitin painamalla pyöristettyä päätä (4).
» Kiristä ruuvi (5).
» Tarkista, että liitin on kiinnitetty oikein ja tukevasti ISM-liitäntään.

Laitetta voidaan nyt käyttää yhdessä liitetyn IS530.2: n kanssa räjähdysalttiilla alueilla.

KÄYTTÖÖNOTTO

HUOM:

Seuraavat tiedot koskevat IS-TC1A.2:tä yhdessä IS530.2:n kanssa.

» Lataa Seek Thermal -sovellus Google Playstoresta ja asenna se.
»Avaa Seek Thermal -sovellus IS530.2:ssä, ja voit aloittaa heti.

IS530.2 LATAAMINEN

Voit Iadata IS530.2:n IS-TC1A.2:n magneettisen laturiportin kautta.

VAARA

Virheellinen toiminta räjähdysvaarallisissa tiloissa aiheuttaa kuolemanvaaran ja vakavien vammojen vaaran! Lataa IS530.2 ainoastaan räjähdysvaarallisten tilojen ulkopuolella. Älä lataa IS530.2 herkästi syttyvien aineiden läheisyydessä.

HUOMIO

Virheellinen lataaminen voi vaurioittaa laitetta. Noudata seuraavia ohjeita lataamisen yhteydessä:

» Noudata IS530.2:n käyttöoppaan kohdassa „Lataaminen“ annettuja ohjeita.
»Käytä lataamiseen ainoastaan toimitukseen sisältyvää magneettista latauskaapelia (sisältyy IS530.2-pakkaukseen).
» Liitä magneettinen latauskaapeli IS-TC1A.2:n magneettiseen latausporttiin.

MAHDOLLISIA LAITEONGELMIA

Lisätietoja laitteen mahdollisista ongelmista ja niiden poistamisesta on saatavana osoitteesta www.isafe-mobile.com/en/support/service sivulta FAQ.

Jos sinulla on kysyttävää, ota yhteyttä i.safe MOBILEn korjauspalveluun, jonka yhteystiedot löytyvät osoitteesta www.isafe-mobile.com/en/support/service

>HUOLTO JA KORJAUKSET

Itse laitteessa ei huollettavia osia.

VAROITUS

Epäasianmukainen korjaaminen aiheuttaa räjähdys- ja tulipalovaaran, ja seurauksena voi olla kuolema tai vakavia vammoja! Älä avaa laitetta tai korjaa sitä itse.

» Jos laite ei toimi normaalisti tai siihen tarvitaan varaosia, ota yhteys i.safe MOBILEn korjauspalveluun osoitteesta www.isafe-mobile.com/en/support/service löytyvien yhteystietojen avulla.

TUOTEPALAUTUKSET

Ota yhteys i.safe MOBILEn korjauspalveluun osoitteesta www.isafe-mobile.com/en/support/service löytyvien yhteystietojen avulla.

JÄLLEENMYYJÄT

Maakohtaisten erikoistuneiden jälleenmyyjien yhteystiedot löydät osoitteesta www.isafe-mobile.com/en/contact

>PUHDISTAMINEN

HUOMIO

Virheellinen puhdistaminen voi vaurioittaa laitetta. Noudata seuraavia ohjeita puhdistamisen yhteydessä:

» Älä käytä puhdistamiseen kemikaaleja.

» Puhdista laite, kostutetulla antistaattisella liinalla.

VARASTOINTI

HUOMIO

Virheellinen varastointi voi vaurioittaa laitetta. Laite on varastoitava +5 ... +35 °C:n (+41 ... +95 °F) ympäristön lämpötilassa ja 10–60 prosentin ilmankosteedessa.

> KIERRÄTTÄMINEN

HUOMIO

Elektroniikkalaitteiden, akkujen, paristojen ja pakkausmateriaalien epäasianmukainen hävittäminen aiheuttaa vaaraa ympäristölle. Noudata seuraavia ohjeita laitteen ja sen osien hävittämisen yhteydessä:

» ÄLÄ hävitä akkuja sekajätteen mukana.

»Hävitä elektroniikkalaitteet, akut, paristot ja pakkausmateriaalit aina toimittamalla ne asianmukaiseen keräyspisteeseen. Näin voit estää jätteiden hallitsemattoman hävittämisen ja edistää materiaalien kierrätystä.

Lisätietoja aiheesta on saatavana paikallisilta jätehuoltoyrityksiltä, viranomaisilta ja oman maasi tai alueesi i.safe MOBILE -palvelukeskukselta, jonka yhteystiedot ovat osoitteessa www.isafe-mobile.com/en/support/service

TAVARAMERKIT

i.safe MOBILE ja i.safe MOBILE -logo ovat i.safe MOBILE GmbH:n rekisteröimiä tavaramerkkejä.

Kaikki muut tavaramerkit ja te
