KÄYTTÖOHJE DXPW008E DEWALT

Alkuperäisten ohjeiden käännös

3.1.20 HOIATUS! Ärge puudutage tulist summutit, silindreid ega jahutusribisid. (Põletusoht).

3.2 OHUTUSKOHUSTUSED

3.2.1 HOIATUS! Köiki elektrijuhtmeid PEAB KAIITSMA veejoa eest.

3.2.2

Täitke paak (B6) hästi biolaguneva puhastusainega.

8.7 Soovitatav puhastustoiming

9.2 Filtri puhastamine

1.1 Hankkimasi kone on huipputeknologinen tuote, jonka on valmistanut yksi Euroopan asiantuntevimmista korkeapainepesurien valmistajista. Olemme laatineet nämä ohjeet, jotta kykenet hyödyntämään koneen suorituskykyä täydellisesti. Lue ne huolellisesti ja noudata niitä jokaisella käyttökerralla. Käytä kaikkia mahdollisia varotoimia koneen liitännän, käytön ja huollon aikana oman ja lähellä olevien henkilöiden turvallisuuden takaamiseksi. Lue turvallisuusmääräykset huolellisesti ja noudata niitä. Noudattamatta jättämisen seurauksena saattaa olla terveys- ja turvallisuusriskejä ja taloudellisia menetyksiä.

2 TIEDOTUKSET

2.1 Noudata koneessa ja näissä ohjeissa olevien tarrojen ja symbolien ohjeita.

Koneessa ja oppaassa on ainoastaan symbolit, jotka koskevat hankittua konetta. Tarkista, että koneeseen kiinnitetyt symbolit ja tarrat ovat aina ehjiä ja lukukelpoisia. Vaihda ne muussa tapauksessa uusiin ja kiinnitä alkuperäiseen kohtaan.

⚠️ Huomio - vaara!

Lue ohjeet huolellisesti ennen käyttöä.

Symboli E2 (jos symboli on kuvassa 1) - Osoittaa, että kone on tarkoitettu ammattikäyttöön. Sitä saavat käyttää ainoastaan henkilöt, joilla on kokemusta, teknistä tuntemusta sekä tietoja standardeista ja laeista ja jotka kykenevät suorittamaan käyttöön ja huoltoon tarvittavat toimenpiteet. Konetta eivät saa käyttää lapset, toimintarajoitteiset henkilöt tai muut henkilöt, joilla ei ole kokemusta tai tietoja koneen käytöstä.

Symboli E3 (jos symboli on kuvassa 1) - Osoittaa, että kone on tarkoitettu ei-ammattimaiseen käyttöön (kotitalous). Toimintarajoitteiset tai kokemattomat henkilöt voivat käyttää sitä ainoastaan valvonnassa tai saatuaan riittävät ohjeet koneen turvalliseen käyttöön ja tietoja käytöstä aiheutuvista riskeistä.

Liikkuvia osia Älä koske.

Palovammavaara! Varoitus kaamista rakenneosista.

Myrkytysvaara! Älä hengitä pakokaasuja.

0 Katkaisimen sammutusasento

I Katkaisimen käynnistysasento

Taattu äänitehotaso

Kielto, joka varoittaa käyttäjää, että kansalliset määräykset saattavat kieltää koneen liitännän juomavesiverkkoon.

Varoitusmerkki, joka varoittaa käyttäjää suuntaamasta vesisuihkua ihmisiä, eläimiä, sähkölaitteita tai konetta kohti.

Tämän koneen eristysluokka on II. Se tarkoittaa, että kone on varustettu vahvistetulla tai kaksoiseristyksellä (ainoastaan jos symboli on koneessa).

Tämän koneen eristysluokka on I. Se tarkoittaa, että kone on varustettu maadoitusjohtimella (ainoastaan jos symboli on koneessa).

CE Tämä kone on soveltuvien eurooppalaisten direktiivien mukainen.

Symboli E1 - Osoittaa, että konetta ei saa hävittää kotitalousjätteiden seassa. Se voidaan palauttaa jälleenmyyjälle hankittaessa uusi kone. Koneen sähkö- ja elektroniikkaosia ei tule käyttää uudelleen sopimattomiin tarkoituksiin, sillä ne sisältävät terveydelle haitallisia aineita.

Käytä kuulosuojaimia.

Käytä kasvonsuojainta.

Käytä hengityssuojaimia.

Käytä suojakäsineitä.

Käytä turvajalkineita.

Käytä suojavaatetusta.

3 TURVALLISUUSMÄÄRÄYKSET/MUUT VAARAT

3.1 VAROITUKSIA: KIELLETYT TOIMENPITEET

3.1.1 Huomio. ÄLÄ anna lasten käyttää konetta ja valvo, etteivät he leiki sillä.
3.1.2 Huomio. Paineistetut suihkut saattavat väärin käytettyinä olla vaarallisia.
3.1.3 Huomio. ÄLÄ käytä koneessa syttyviä, myrkyllisiä tai ominaisuuksiltaan koneen toiminnalle yhteensopimattomia nesteitä. Koneen käyttö on kiellettyä potentiaalisesti syttyvässä tai räjähdysvaarallisessa tilassa.
3.1.4 Huomio. RÄJÄHDYSVAARA ÄLÄ ruiskuta syttyviä nesteitä.
3.1.5 Huomio. ÄLÄ suuntaa vesisuihkua ihmisiä tai eläimiä kohti.
3.1.6 Huomio. ÄLÄ suuntaa vesisuihkua konetta, jännitteisiä osia tai muita sähkölaitteita kohti.
3.1.7 Huomio. ÄLÄ käytä konetta, jos sen toimintasäteellä on henkilöitä, joilla ei ole yllään suojavaatteita.
3.1.8 Huomio. ÄLÄ suuntaa suihkua itseäsi tai muita ihmisiä kohti puhdistaaksesi vaatteita tai jalkineita.
3.1.9 Huomio. ÄLÄ käytä konetta ulkona sateella.
3.1.10 Huomio. Koneen käyttö on KIELLETTYÄ lapsilta ja henkilöiltä, jotka eivät tunne sen käyttöä tai jotka eivät ole lukeneet sen ohjeita huolellisesti.
3.1.11 Huomio. ÅLÅ lukitse pesupistoolin vipua toiminta-asentoon.

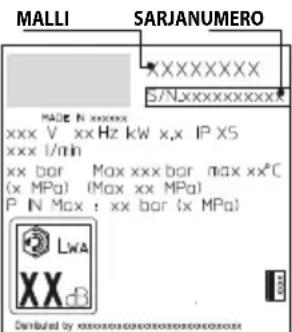

3.1.12 Huomio. Tarkista, että koneessa on konekilpi. Ilmoita jälleenmyyjälle, jos se puuttuu. Ellei koneessa ole konekilpeä, sitä El saa käyttää. Sen ominaisuuksia ei tunneta ja se saattaa olla vaarallinen.
3.1.13 Huomio. ÄLÄ käsittele tai muuta säätöventtiilin ja suojalaitteiden kalibrointia.
3.1.14 Huomio. ÄLÄ muuta suuttimen suihkun alkuperäistä halkaisijaa.
3.1.15 Huomio. Älä aja ajoneuvolla korkeapaineletkun päältä.
3.1.16 Huomio. ÄLÄ siirrä konetta korkeapaineletkusta vetämällä.
3.1.17 Huomio. Renkaisiin, täyttöventtiileihin tai muihin paineistettuihin osiin kohdistettu korkeapainesuihku on potentiaalisesti vaarallinen. Älä käytä pyörivää suutinta. Suihkuta joka tapauksessa vähintään 30 cm:n etäisyydeltä puhdistuksen aikana.

3.1.18 Huomio. Älä käytä ei-alkuperäisiä tai eri mallille tarkoitettuja varusteita. Älä muuta konetta; muutokset mitätöivät vaatimustenmukaisuusvakuutuksen ja vapauttavat valmistajan siviili- ja rikosoikeudellisesta vastuusta.

3.1.19 Huomio. Älä kumarru pakokaasuaukon yläpuolelle äläkä kurota sinne. (Palovammavaara).

3.1.20 Huomio. Älä koske kuumaan äänenvaimentimeen, sylinteriin tai jäähdytysripoihin. (Palovammavaara).

3.2 VAROITUKSIA: SUORITETTAVAT TOIMENPITEET

3.2.1 Huomio. Kaikki sähköä johtavat osat TULEE SUOJATA vesisuihkulta.

3.2.2

Huomio. Korkeapaine saattaa aiheuttaa osien kimpoamisen. Käytä asianmukaisia suojavaatteita ja henkilönsuojaimia (PPE).

3.2.3 Huomio. Laitteen tahattoman käynnistämisen aiheuttama loukkaantumisvaara. Ennen laitteeseen kohdistuvia töitä, irrota sytytystulpan johto sytytystulpasta.
3.2.4 Huomio. PIDÄ pesupistoolista tukevasti kiinni vivusta vetäessäsi rekyylin vuoksi.
3.2.5 Huomio. NOUDATA paikallisen vesilaitoksen määräyksiä. Standardin IEC 60335-2-79 mukaan kone voidaan liittää suoraan julkiseen juomavesiverkkoon ainoastaan, jos tulovesiletkuun on asennettu standardin EN 12729 mukainen BA-tyypin tyhjentävä takaisinvirtauksen estolaite. Takaisinvirtauksen estolaite voidaan tilata valmistajalta.
3.2.6 Huomio. Takaisinvirtauksen estolaitteeseen virrannut vesi ei sovellu juomavedeksi.
3.2.7 Huomio. AINOASTAAN ammattihenkilö saa huoltaa ja/tai korjata sähköisiä osia.
3.2.8 Huomio. PURA jäännöspaine ennen kuin irrotat letkun koneesta.
3.2.9 Huomio. TARKISTA ruuvien kireys ja koneen osien käyttökunto ennen jokaista käyttöä ja määräajoin. Varmista, ettei koneessa ole rikkoutuneita tai kuluneita osia.
3.2.10 Huomio. KÄYTÄ ainoastaan korkeapaineletkun / sähköjohdon pinnoitusmateriaaleille sopivia pesuaineita.
3.2.11 Huomio. PIDÄ ihmiset ja eläimet vähintään 15 m:n etäisyydellä.
3.2.12 Huomio. Kone on suunniteltu käyttöön valmistajan toimittamilla tai suosittelemilla pesuaineilla. Niistä poikkeavien pesuaineiden tai kemikaalien käyttö saattaa heikentää sen turvallisuutta.
3.2.13 Huomio. Vältä pesuaineen joutumista iholle ja ennen kaikkea silmiin! Jos sitä joutuu silmiin, huuhdo puhtaalla vedellä ja hakeudu välittömästi lääkäriin!

3.2.14 Huomio. Korkeapaineletkut, liitokset ja liitoskappaleet ovat koneen turvallisuuden kannalta tärkeitä osia. Käytä ainoastaan valmistajan suosittelemia korkeapaineletkuja, liitoksia ja liitoskappaleita.
3.2.15 Huomio. Käytä ainoastaan valmistajan toimittamia tai hyväksymiä alkuperäisiä varaosia, jotta koneen käyttö on turvallista.
3.2.16 Huomio. Työnnä putken puhdistusyksikkö punaiseen merkkiin asti ennen koneen käynnistystä.
3.2.17 Huomio. Laitteessa saa käyttää ainoastaan käyttöohjeessa ilmoitettua polttoainetta. Sopimattomia polttoaineita käytettäessä syntyy räjähdysvaara. Bensiinimoottorilla varustettuja laitteita tankatessa on huomioitava, että polttoainetta ei pääse kuumille pinnoille.
3.2.18 Huomio. Huomioi erityisesti bensiiinimoottorilla varustettujen laitteiden käyttöohjeen turvaohjeet.
3.2.19 Huomio. Käytettäessä laitetta sisätiloissa on huolehdittava riittävästä ilmastoinnista ja siitä, että pakokaasut poistuvat tilasta (myrkytysvaara). Pakokaasuaukkoa ei saa peittää tai sulkea. Onvarmistettava, että ilmanottoauukkojen läheisyydessä ei ole pakokaasupäästöjä.
3.2.20 Huomio. Laitteen moottori on sammutettava kuljetuksen ajaksi ja laite on kiinnitettävä huolellisesti.

4 YLEISET OHJEET (KUVA 1)/SIVU 3

4.1 Käyttöoppaan käyttö

Tämä opas kuuluu tärkeänä osana koneen varusteisiin. Säilytä se huolellisesti tulevaa käyttöä varten. Lue se huolellisesti ennen asennusta ja käyttöä. Luovuta opas uudelle omistajalle, jos myyt painepesurin.

4.2 Toimitus

Kone toimitetaan osittain purettuna pahvilaatikossa.

Pakkauksen sisältö on esitelty kuvassa 1.

4.2.1 Ohessa toimitetut asiakirjat

A1 Käyttö- ja huolto-opas

A2 Turvaohjeet

A3 Vaatimustenmukaisuusvakuutus

A4 Takuusäännöt

A5 Moottorin käyttö- ja huolto-opas

4.3 Pakkausten hävitys

Pakkauksen materiaalit ovat ympäristöystävällisiä. Kierrätä tai hävitä ne käyttömaassa voimassa olevien määräysten mukaan.

Painepesuri on tarkoitettu yksityiseen ajoneuvojen, koneiden, veneiden, rakennusten jne. pesuun irrottamaan pinttynyt lika puhtaalla vedellä ja biologisesti hajoavilla kemiallisilla pesuaineilla.

Ajoneuvojen moottorien pesu on sallittua ainoastaan, jos likainen vesi hävitetään voimassa olevien standardien mukaan.

-Vedentulolämpötila:katso koneessa olevaa konekilpeä.

-Vedentulopaine:min. 0,1 MPa - maks. 1 MPa.

- Ympäröivä lämpötila toiminnan aikana: yli 0 °C.

Kone on standardien IEC 60335-1 ja IEC 60335-2-79 mukainen.

5.2 Käyttäjä

Koneen käyttäjä on osoitettu kuvan 1 symbolilla (ammattimainen tai ei-ammattimainen).

5.3 Pääosat

B1 - Polttomoottori

B2 - Alennusvaihde (mallista riippuen)

B3 - Pumppu

B4 - Turvakatkaisimella varustettu pesupistooli

B5 - Tehosuutin

B6 - Korkeapaineletku

B7 - Öljytulpat (mallista riippuen)

B8 - Suuttimet

B9 - Pesuainesäiliö (mallista riippuen)

B10 - Letkuliitin suodattimella

5.3.1 Varusteet (jos sisältyvät pakkaukseen - katso kuva 1)

C1 Suuttimen puhdistustyökalu

C3 Kahva

C2 Pyörivä suutin

C4 Ruuvit

5.4 Suojalaitteet

Huomio - vaara!

Älä käsittele tai muuta varoventtiilin kalibrointia.

- Varo- ja/tai paineenrajoitusventtiili.

Varoventtiili toimii myös paineenrajoitusventtiilinä. Kun pesupistooli suljetaan, venttiili avautuu ja vesi kiertää uudelleen pumpun vedentulopuolelta tai venttiili poistaa veden maahan.

- Termostaattiventtiili (D1 mallista riippuen)

Jos veden lämpötila ylittää valmistajan ilmoittaman lämpötilan, termostaattiventtiili poistaa kuuman veden ja ottaa poistettua vesimäärää vastaavan määrän kylmää vettä, kunnes lämpötila palautuu asianmukaiseksi.

- Turvakatkaisin (D): estää veden tahattoman suihkuamisen.

6 ASENNUS (KUVA 2)/SIVU 4

6.1 Kokoonpano

Huomio - vaara!

Ennen laitteeseen kohdistuvia töitä, irrota sytytystulpan sytytystulpasta.

Katso kokoonpanojärjestys kuvasta 2.

6.2 Ilmaustulppien asennus (mallista riippuen)

Jotta öljyvuodot vältetään, kone toimitetaan öljyn täyttöaukot sul-jettuina punaisilla tulpilla. Vaihda ne toimitettuihin ilmaustulppiin.

6.3 Pyörivän suuttimen asennus

(Mallit, joihin asennettu)

Pyörivä suutin lisää pesutehoa.

Käytettäessä pyörivää suutinta paine saattaa laskea 25 % säädettä vällä suuttimella saatuun paineeseen nähden. Sen käyttö kuitenkin lisää pesutehoa vesisuihkun pyörivän liikkeen ansiosta.

6.4 Moottori

Huomio - vaara!

Noudata luvussa "Turvallisuusohjeet" annettuja ohjeita!

6.4.1 Lue ennen käyttöönottoa moottorin valmistajan käyttöohjeet ja huomioi erityisesti turvaohjeet.

Tarkista moottorin öljymäärä. Laitetta ei saa käyttää, jos öljyn pinta on laskenut alle "MIN" -merkin. Lisää tarvittaessa öljyä.

Täytä polttoainesäiliö lyijyttömällä bensiinillä. Älä käytä 2-tahtiseosbensiiniä.

6.5 Vesiliitäntä

Huomio - vaara!

Painepesuria saa käyttää ainoastaan suodatetulla tai alla vedellä. Vesihanan virtaaman tulee olla pumpun man mukainen.

Sijoita kone mahdollisimman lähelle vesiliitäntää.

6.5.1 Liitäntäaukot

■ Suodattimella varustettu tulovesiliitin (INLET)

6.5.2 Liitäntä julkiseen vesijohtoverkkoon

Kone voidaan liittää suoraan julkiseen juomavesiverkkoon ainoastaan, jos tulovesiletkuun on asennettu voimassa olevien standardien mukainen tyhjentävä takaisinvirtauksen estolaite. Varmista, että letkun halkaisija on vähintään 13 mm ja pituus alle 25 m ja että se on vahvistettu.

6.5.3 Veden imu avoimista astioista

1) Ruuvaa suodattimella varustettu imuletku tulovesiliittimeen (INLET) ja upota se astian pohjalle.

2) Ilmaakone:

a) Irrotatehosuutin.

b) Käynnistä kone ja avaa pesupistoolia, kunnes ulostule vassa vedessä ei ole enää ilmakuplia.

3) Sammuta kone ja ruuvaa tehosuutin takaisin.

Huomautus: maksimi-imukorkeus on 0,5 m. Pyri täyttä mään imuletku ennen käyttöä.

7 SÄÄDÖT (KUVA 3)/SIVU 5

7.1 Suuttimen säätö (mallista riippuen)

Säädä vesisuihkua säädettävästä suuttimesta (E).

7.2 Pesuaineen syötön säätö

Jotta pesuainetta syötetään oikealla paineella, aseta suutin (E) (mallista riippuen) -asentoon tai asenna pesuaineyksikkö (C13) (mallista riippuen) kuten kuvassa.

Säädä pesuaineen määrä säätimestä (F) (mallista riippuen).

7.3 Käyttöpaineen säätö (mallista riippuen)

Säädä käyttöpaine säätimellä (G). Paine näkyy painemittarissa (jos asennettu).

8 KÄYTTÖ (KUVA 4)/SIVU 5

8.1 Ohjauslaitteet

-Käynnistyskatkaisin(H)

Käynnistä moottori moottorin valmistajan käyttöohjeiden mukaisesti.

- Vesisuihkun ohjausvipu (I)

Huomio - vaara!

Konetta tulee käyttää tasaisella ja tukevalla tasolla, kuva 4.

8.2 Käynnistys (kuva 4)

1) Avaa vesihana kokonaan.
2) Vapauta turvakatkaisin (D).
3) Pidä pesupistooli auki muutaman sekunnin ajan ja käynnistä moottori moottorin valmistajan käyttöohjeiden mukaisesti.

Huomio - vaara!

Varmista ennen koneen käynnistystä, että se saa asianmukaisesti; kuivakäyttö vaurioittaa konetta. Älä tuuletusritilöitä toiminnan aikana.

Vältä kuivakäyttöä, ettei kone vaurioidu. Varmista, että kone saa jatkuvasti vettä.

8.3 Pysäytys

1) Pidä moottorinsäätövipua asennossa "STOP", kunnes moottori pysähtyy ja sulje polttoainehana.
2) Avaa pesupistooli ja poista paine putkista.
3) Kytke turvakatkaisin (D).

8.4 Uudelleenkäynnistys

1) Vapauta turvakatkaisin (D).
2) Avaa pesupistooli ja anna ilman poistua putkista.
3) Käynnistä moottori moottorin valmistajan käyttöohjeiden mukaisesti.

8.5 Säilytys

1) Suljevesihana.
2) Pura jäännöspainetta pesupistoolista, kunnes kaikki vesi poistuu koneesta.
3) Pidä moottorinsäätövipua asennossa "STOP", kunnes moottori pysähtyy ja sulje polttoainehana.
4) Irrota sytytystulpan liitin.
5) Tyhjennä ja pese pesuainesäiliö työskentelyn jälkeen. Käytä säiliön pesuun puhdasta vettä, älä pesuainetta.
6) Aseta pesupistoolin turvakatkaisin (D).

8.6 Pesuaineen täyttö ja käyttö

Pesuaine tulee syöttää kohdassa 7.3 selostetuilla varusteilla ja tavoilla.

Jos käytät koneen ohessa toimitettua alkuperäistä letkua pidempää korkeapaineletkua tai jatkoletkua, pesuaineen tulo saattaa vähentyä tai loppua kokonaan säiliöstä (mallista riippuen).

Täytä säiliö (B6) biologisestierittäin hajoavalla pesuaineella.

8.7 Suositeltava pesutapa

Liuota lika levittämällä kuivalle pinnalle pesuainetta. Työskentele pystysuorilla pinnoilla alhaalta ylöspäin. Anna pesuaineen vaikuttaa

1–2 minuuttia, mutta älä päästä pintaa kuivaksi. Suihkuta korkeapai- nesuihkulla vähintään 30 cm:n etäisyydeltä ja työskentele alhaalta ylöspäin. Vältä veden leviämistä pesemättömälle pinnalle.

Joissakin tapauksissa lika joudutaan poistamaan mekaanisesti pesu harjoilla.

Korkeapaine ei aina ole paras tapa saada hyviä pesutuloksia, sillä se saattaa vaurioittaa joitakin pintoja. Vältä säädettävän suuttimen neulasuihkun ja pyörivän suuttimen käyttöä aroilla ja maalatuilla pinnoilla ja paineistetuissa osissa (esim. renkaat, täyttöventtiillit jne.). Hyvä pesutulos riippuu yhtä lailla paineesta kuin vesimäärästä.

Kaikki huoltotoimenpiteet, joita ei ole selostettu tässä luvussa, tulee suorittaa valtuutetussa huoltopalvelussa.

Huomio - vaara!

Laitteen tahattoman käynnistämisen aiheuttama aantumisvaara. Ennen laitteeseen kohdistuvia töitä, sytytystulpan johto sytytystulpasta.

Palovammavaara! Älä koske kuumaan äänenvaimentimeen, sylinteriin tai jäähdytysripoihin.

9.1 Suuttimen puhdistus

1) Irrota tehosuutin pesupistoolista.
2) Poista kaikki lika suuttimen reiästä työkalulla (C1).

9.2 Suodattimen puhdistus

Tarkista tulovesi- (L) ja pesuainesuodatin (mallista riippuen) ennen jokaista käyttöä ja puhdista tarvittaessa ohjeiden mukaan.

9.3 Moottorin vapautus (mallista riippuen)

Jos painepesuri on pitkään käyttämättömänä, kalkkikerääntymät saattavat lukita moottorin. Vapauta moottori kääntämällä moottorin akselia työkalulla (M).

9.4 Öljyn täydennys (mallista riippuen)

Täydennä öljyä täyttöaukosta, kunnes saavutat oikean tason.

Katso öljyn ominaisuudet Tekniset tiedot -taulukosta.

Vaihda öljy 500 käyttötunnin välein.

9.5 Varastointi

Käytä koneessa syövyttämätöntä ja myrkytöntä jäätymisenestoainetta ennen talvisäilytystä.

Säilytä konetta kuivassa paikassa ja suojaa se jäätymiseltä.

10 VARASTOINTI JA KULJETUS (KUVA 5)/SIVU 6

Varastoi varusteet kuvan 5 mukaisesti.

Kuljeta konetta kuvan 5 mukaisesti.

11 VIANETSINTÄ

Vika Mahdollinen syy Korjaus
Pumppu ei tuota määriteltyä painetta.	Suutin kulunut. Vaihda suutin.
	Vedensuodatin likainen. Puhdista suodatin (L) (kuva 5).
	Veden tulopaine liian alhainen. Avaa vesihana kokonaan.
	Ilmaa pääsee järjestelmään. Tarkista liitokset.
	Pumpussa ilmaa.	Sammuta kone ja käytä pesupistoolia, kunnes vesi suih- kuaa ulos tasaisesti. Käynnistä painepesuri uudelleen.
	Säädettävä suutin väärässä asennossa. Aseta suutin (E) (+)-asentoon (kuva 3).
	Termostaattiventtiilin laukeaminen	Odota, että veden lämpötila palautuu oikeaksi.
	Imukorkeus avoimesta astiasta yli 0,5 m.	Vähennä imukorkeutta.
Pumpun paine vaihtelee.	Vettä tulee ulkopuolisesta säiliöstä. Kytke kone vesijohtoverkoon.
	Veden tulolämpötila liian korkea. Laske veden lämpötilaa.
	Suutin on tukossa. Puhdista suutin (kuva 5).
	Likainen tulovesisuodatin (L)	Puhdista suodatin (L) (kuva 5).
Vesivuoto	Tiivisteet ovat kuluneet.	Vaihda tiivisteet huoltopalvelussa.
	Paineen suoraan purkavan varoventtiilin laukeaminen	Ota yhteyttä lähimpään huoltopalveluun.
Liaallinen käyttöääni.	Veden lämpötila liian korkea.	Laske veden lämpötilaa (ks. teknisiä tietoja).
Öljyvuoto	Tiivisteet ovat kuluneet.	Ota yhteyttä lähimpään huoltopalveluun.
Ei ota pesuainetta.	Säädettävä suutin on korkeapaineasennossa.	Aseta suutin (E) —asentoon (kuva 3).
	Pesuaine on liian sakeaa.	Laimenna vedellä.
	Käytössä on korkeapaineletkun jatkoletku.	Käytä alkuperäistä letkua.
	Pesuainekierrossa on sakkaa tai kaventumia.	Huuhtele puhtaalla vedellä ja korjaa kaventumat. Jos vika toistuu, ota yhteyttä valtuutettuun huoltopalveluun.
Termostaattiventtiilistä valuu vettä.	Suuttimen sisällä olevan veden lämpötila on ylittänyt konekilvessä ilmoitetun enimmäisarvon.	Älä katkaise vesisuihkua yli 5 minuutiksi toiminnan aikana.

MALLI SARJANUMERO XXXXXXXXX 57Nxxxxxxxxx MODE N xxxxxx xxx V xx Hz kW x,x IP X5 xxx 1/min xx bar Max xxx bar max xx°C (x MPa) (Max xx MPa) P IN Max : xx bar (x MPa) LWA XX-B Distributed by xxxxxxxxxxxxxxxxxxxxx

12 KUINKA OLLA VAURIOITTAMATTA PINTOJA

HUOMIO

12.1 Koneen käyttö renkaiden pesuun saattaa vaurioittaa renkaita ja olla vaarallista.
12.2 Älä suuntaa korkeapaineista suihkua suoraan renkaaseen.
12.3 Käytä konetta aina matalimmalla paineella suorittaessasi puhdistusta pyörien ja renkaiden lähellä.
12.4 Älä koskaan käytä turbosuutinta ajoneuvon osien pesuun.
12.5 Etsi lisätietoja käyttöoppaan osasta: 8.7 Suositeltava pesutapa.

EY-vaatimustenmukaisuustodistus

Me Annovi Reverberi S.p.A. -yrityksestä, Modena, Italia, vakuutamme että seuraava(t) AR Blue Clean-kone(et):

FI

Koneen nimike

Mallinro

Korkeapainepesuri

DXPW008

DXPW009

DXPW010

DXPW011

Tehonkulutus 3,6 kW 6,3 kW 8,7 kW 8,7 kW

on(ovat) seuraavien direktiivien mukainen(mukaisia):

2006/42/EY, 2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU, 2000/14/EY (Italialainen lakiasetus 262/2002).

ja valmistettu seuraavien standardien tai standardoitujen asiakirjojen mukaan: EN 60335-1; EN 60335-2-79; EN 55014-1;

EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1;

EN 62233; EN 50581

Sen henkilön nimi ja osoite, joka on valtuutettu kokoamaan teknisen eritelmän: Stefano Reverberi / AR Toimitusjohtaja

Via M.L. King 3 - 41122 Modena, Italia

Direktiivissä 2000/14/EY vaadittu vaatimustenmukaisuuden arviointimenettely on toteutettu liitteen V mukaan.

Mallinro

DXPW008

DXPW009

DXPW010

DXPW011

Mitattu äänitehotaso: 103,2 dB (A) 103,2 dB (A) 103,2 dB (A) 103,2 dB (A)

Taattu äänitehotaso: 105 dB (A) 105 dB (A) 105 dB (A) 105 dB (A)

Pvm: 19.07.2016

MODENA (I)

Stefano

Reverberi

Toimitu:

Takuu

Takuun voimassaoloaika määrätään tuotteen myyntimaassa voimassa olevissa määräyksissä (ellei valmistaja toisin ilmoita).

Valmistajan takuu kattaa materiaali- ja valmistusviat ja vaatimuksista poikkeavuuden takuun voimassaoloaikana. Siihen sisältyy viallisten osien vaihto ja kohtuullisesti kuluneiden tuotteiden korjaus tai vaihto.

Takuu ei kata normaalisti kuluvia osia (venttiili, mäntä, vesitiiviste, öljytiiviste, jouset, O-renkaat, varusteet kuten letku, pesupistooli, harjat, pyörät jne.).

Takuu ei kata vikoja, jotka johtuvat seuraavista syistä:

- virheellinen tai kielletty käyttö, laiminlyönti

- ammattikäyttö tai vuokraus, jos kone on myyty kotitalouskäyttöön

- oppaassa annettujen huoltomääräysten noudattamatta jättäminen

- valtuuttamattomien henkilöiden tai huoltopalvelujen suorittamat korjaukset

- ei-alkuperäisten varaosien tai varusteiden käyttö

- kuljetuksen tai ylimääräisten esineiden/aineiden aiheuttamat vauriot, onnettomuus

- varastointiin liittyvät ongelmat.

Takuun voimaan saattamiseksi tulee esittää ostotodistus.

Ota huolto pyynnöissä, Sivu: 285.

Ota HONDA-moottorin huoltopyynnöissä yhteys Honda-huoltoon: www.engines.honda.com

Tekniset tiedot

Tekniset tiedot Mitt.		DXPW008 DXPW009	DXPW010 DXPW011
Virtaama l/min		10 13 15 15
Maksimivirtaama l/min		----
Paine MPa		17 19 24 24
Maksimipaine MPa		19 21 25 25
Teho kW		3,6 6,3 8,7 8,7
Maks. tulolämpötila °C		60 60 60 60
Maksimitulopaine MPa		1	1	1	1
Pesupistoolin työntövoima maksimipaineella	N	28,90	39,70	51,50	51,50
Pumpun öljytyyppi	kg	0,13 SAE 15W40	0,13 SAE 15W40	0,13 SAE 15W40	0,13 SAE 15W40
Moottorimalli	-	Honda GX 160,1-sylinteri, 4-tahti	Honda GX 270,1-sylinteri, 4-tahti	Honda GX 390,1-sylinteri, 4-tahti	Honda GX 390,1-sylinteri, 4-tahti
Nimellisteho kierrosluvulla 3600 1/min	kW/HP	3,6/4,8	6,3/8,4	8,7/11,7	8,7/11,7
Käyttökierrosluku	1/min	3600±100	3600±100	1750±100	3600±100
Polttoainesäiliö	l	3,1 5,3 6,1 6,1
Polttoaine	-	Lyijytön, bensiini	Lyijytön, bensiini	Lyijytön, bensiini	Lyijytön, bensiini
Äänenpainetaso L_PA (EN 60704-1) (K = 2,5 dB(A))	dB (A)	89,4	89,4	89,4	89,4
Änitehotaso L_WA (EN 60704-1) ((K = 2,5 dB(A))	dB (A)	105	105	105	105
Koneen tärinä (K = 1 m/s2):	m/s2	6,26	6,26	6,26	6,26
Paino	kg	30 42 50 48

Pidätämme oikeuden teknisiin muutoksiin!

1 CONSIGNES DE SÉCURITÉ
