BRUGSANVISNING DXPW008E DEWALT

Oversættelse af den originale brugsanvisning

Hochdruckreiniger

1.1 Denne maskine er et højteknologisk produkt fremstillet af en af Europas førende producenter af højtryksrensere. For at opnå optimalt udbytte har vi udarbejdet denne vejledning, som skal gennemlæses nøje og overholdes i forbindelse med brug. Iværksæt alle nødvendige foranstaltninger, så maskinen og personer i nærheden beskyttes i forbindelse med tilslutning, brug og vedligeholdelse af maskinen. Læs og overhold sikkerhedsforskrifterne omhyggeligt. Manglende overholdelse kan udgøre en fare for helbredet og sikkerheden eller medføre økonomiske tab.

2 INFORMATIONSSKILTE OG -SYMBOLER

2.1 Overhold oplysningerne på maskinens skilte og symboler samt i denne vejledning. Maskinen og vejledningen omfatter kun de symboler, som har relevans for den konkrete maskine. Kontrollér, at symbolerne og skiltene på maskinen altid er intakte og læselige. I modsat fald skal de udskiftes, og de nye skilte skal monteres på samme sted.

⚠️ Advarsel - fare

Læs disse instruktioner omhyggeligt inden brug.

Ikon E2 (hvis symbolet findes i fig. 1) - Maskinen er beregnet til professionel brug; dvs. den skal betjenes af personer, som har erfaring, teknisk og lovgivningsmæssigt kendskab samt er i stand til at udføre den nødvendige form for brug og vedligeholdelse af maskinen. Denne maskine må ikke betjenes af personer (herunder børn) med nedsatte fysiske, sansemæssige eller mentale evner eller manglende erfaring og kendskab til maskinen.

Ikon E3 (hvis symbolet findes i fig. 1) - Maskinen er beregnet til ikke-professionel (privat hjem). Maskinen kan betjenes af personer med nedsatte fysiske, sansemæssige eller mentale evner, såfremt dette sker under opsyn eller såfremt personerne har fået oplysninger vedrørende sikker brug af maskinen og er bekendt med de risici, som brugen indebærer.

Dele i bevægelse. Må ikke berøres.

Forbrændingsfare! Advarsel for varme komponenter.

Forgiftningsfare! Røggas må ikke indåndes.

0 Afbryder slukket

I Afbryder tændt

Garanteret lydeffektniveau

Forbud, som gør brugeren opmærksom på, at den nationale lovgivning kan forbyde tilslutning af produktet til drikkevandsforsyningen.

Faresignal, som gør brugeren opmærksom på, at vandstrålen ikke må rettes mod personer, dyr, elektrisk udstyr eller selve maskinen.

Dette produkt er i isoleringsklasse II. Dette indebærer, at maskinen er udstyret med en forstærket eller dobbelt isolering (kun hvis dette symbol findes på maskinen).

Dette produkt er i isoleringsklasse I. Dette indebærer, at maskinen er udstyret med en jordfejlsleder (kun hvis dette symbol findes på maskine).

C€ Dette produkt opfylder kravene i de gældende EU-direktiver på området.

Ikon E1 - Højtryksrenseren må ikke bortskaffes som almindeligt affald. Maskinen kan indleveres til forhandleren i forbindelse med køb af en ny højtryksrenser. Maskinens elektriske og elektroniske dele må ikke genbruges til ikke tilladte formål, idet de indeholder sundhedsskadelige stoffer.

Benyt ørepropper.

Benyt visir.

Benyt åndedrætsværn.

Benyt beskyttelseshandsker.

Benyt sikkerhedssko.

Benyt sikkerhedsbeklædning.

3 SIKKERHEDSFORSKRIFTER/RESTERENDE RISICI

3.1 FORSKRIFTER: FORBUD

3.1.1 ADVARSEL: Maskinen må ikke benyttes af børn. Hold opsyn med børnene, så de ikke benytter maskinen som legetøj.
3.1.2 ADVARSEL: Højtryksstrålerne kan udgøre en fare, hvis de ikke anvendes korrekt.
3.1.3 ADVARSEL: BENYT IKKE apparatet sammen med brandfarlige og giftige væsker eller med væsker, som hindrer korrekt funktion i apparatet. Det er forbudt at benytte apparatet i omgivelser med brand- og eksplosionsfare.
3.1.4 ADVARSEL: EKSPLOSIONSFARE. MÅ IKKE benyttes til brandfarlige væsker.
3.1.5 ADVARSEL: RET IKKE vandstrålen mod personer eller dyr.
3.1.6 ADVARSEL: RET IKKE vandstrålen mod maskinen, det elektriske udstyr eller mod andre elektriske maskiner.
3.1.7 ADVARSEL: BRUG IKKE maskinen, hvis personer uden beskyttelsesbeklædning opholder sig inden for dens arbejdsradius.
3.1.8 ADVARSEL: RET IKKE strålen mod dig selv eller andre for at rense beklædning eller fodtøj.
3.1.9 ADVARSEL: BENYT IKKE maskinen udendørs i regnvejr.
3.1.10 ADVARSEL: Maskinen må IKKE betjenes af børn, handicappede og personer, som ikke har læst og forstået disse oplysninger.
3.1.11 ADVARSEL: LÅS IKKE pistolens greb i positionen for funktion.

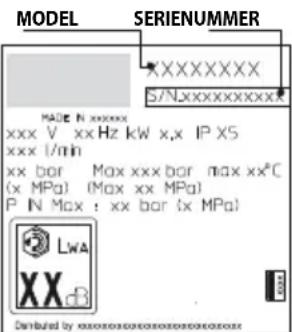

3.1.12 ADVARSEL: Kontrollér, at maskinen er udstyret med dataplade. Kontakt forhandleren, hvis skiltet mangler. Maskiner uden dataplade må IKKE benyttes, idet de er anonyme og kan udgøre en fare.
3.1.13 ADVARSEL: Sikkerhedsventilens og sikkerhedsanordningernes kalibrering må IKKE ændres.
3.1.14 ADVARSEL: Ændre ikke dysens originale diameter.
3.1.15 ADVARSEL: Sørg for, at motorkøretøjer ikke kører hen over højtryksslangen.
3.1.16 ADVARSEL: Flyt IKKE maskinen ved at trække i højtryksslangen.
3.1.17 ADVARSEL: Hvis højtryksstrålen rettes mod dæk, dækventiler og andre dele under tryk, udgør den en potentiel fare. Undgå brug af kittet med den roterende dyse, og sørg for at holde dysen i en afstand på mindst 30 cm under rengøringen.

3.1.18 ADVARSEL: Det er forbudt at benytte uoriginalt udstyr og udstyr, som ikke er beregnet specifikt til den pågældende model. Det er forbudt at ændre maskinen. Eventuelle ændringer medfører bortfald af konformitetserklæringen og fritager producenten for civil- og strafferetsligt ansvar.

3.1.19 ADVARSEL: Bøj dig aldrig over eller grib aldrig ind i forbrændingsgasåbningen. (Forbrændingsfare).

3.1.20 ADVARSEL: Rør ikke ved varme støddæmper, cylinder eller køleribben. (Forbrændingsfare).

3.2 FORSKRIFTER: PÅBUD

3.2.1 ADVARSEL: Alle strømførende dele SKAL BESKYTTES mod vandstrålen.

3.2.2

ADVARSEL: Det høje tryk kan medføre udslyngning af dele. Benyt altid beskyttelsesbeklædning og personlige værnemidler (PV).

3.2.3 ADVARSEL: Fare for personskader på grund af en utilsigtet start af maskinen. Før arbejder på maskinen skal tændrørstikket fjernes.

3.2.4 ADVARSEL: HOLD FAST omkring pistolen, når der trækkes i grebet, idet der er fare for udslyngning.

3.2.5 ADVARSEL: OVERHOLD forskrifterne fra den lokale vandforsyningsmyndighed. I henhold til standarden IEC 60335-2-79 må maskinen kun forbindes direkte til drikkevandsforsyningen, hvis der i forsyningsslangen installeres en ventil, der forhindrer tilbagestrømning og samtidigt muliggør dræning (type BA) jf. standarden EN 12729. Ventilen, der forhindrer tilbagestrømning, kan bestilles hos producenten.

3.2.6 ADVARSEL: Vandet i ventilerne til forhindring af tilbagestrømning er ikke drikkevand.

3.2.7 ADVARSEL: Vedligeholdelse og/eller reparation af de elektriske komponenter SKAL udføres af kvalificeret personale.

3.2.8 ADVARSEL: UDLIGN resttrykket inden slangen kobles fra maskinen.

3.2.9 ADVARSEL: KONTROLLÉR hver gang ingen brug og regelmæssigt fastspændingen af skruerne samt at maskinens komponenter er i god stand. Kontrollér, om der er slidte eller beskadigede dele.

3.2.10 ADVARSEL: BENYT kun rengøringsmidler, der er egnede til højtryksslangens/ledningens beklædning.

3.2.11 ADVARSEL: S∅RG FOR, at personer og dyr opholder sig på min. 15 meters afstand.

3.2.12 ADVARSEL: Denne maskine er projekteret til brug med de rengøringsmidler, der leveres eller anbefales af producenten. Brug af andre rengøringsmidler eller kemiske produkter kan øve negativ indflydelse på maskinens sikkerhed.

3.2.13 ADVARSEL: Undgå, at rengøringsmidlet kommer i kontakt med huden - specielt øjnene! Skyl med rent vand og søg straks læge, hvis rengøringsmidlet kommer i øjnene.

3.2.14 ADVARSEL: Højtryksslangerne, koblingerne og samlingerne har en vigtig sikkerhedsmæssig betydning for maskinen. Benyt udelukkende de højtryksslanger, koblinger og samlinger, som anbefales af producenten.

3.2.15 ADVARSEL: Benyt udelukkende originale reservedele fra producenten eller reservedele, som er godkendt af producenten, for at garantere maskinens sikkerhed.

3.2.16 ADVARSEL: Stik udstyret til rengøring af slanger ind til det røde hak, inden maskinen tændes.

3.2.17 ADVARSEL: Der må kun bruges den brændselsstof som er angivet i betjeningsvejledningen. Ved uegnet brændselsstof består eksplosionsfare. Ved at tanke benzinmotoriske maskiner skal der holdes øje med at benzin ikke kommer i kontakt med varme overflader.

3.2.18 ADVARSEL: Bemærk venligst de specielle sikkerhedsanvisninger i brugsanvisningen til benzinmotoriske maskiner.

3.2.19 ADVARSEL: Ved brug af maskinen i rum, skal der sørges for en tilstrækkelig ventilation og udluftning af forbrændingsgas (forgiftningsfare). Forbrændingsgasåbningen må ikke lukkes.

Der skal sørges for, at der ikke opstår udstødningsgasemissioner i nærheden af luftindtag.

3.2.20 ADVARSEL: Ved transport skal maskinens motor sættes i stå og maskinen selv skal befæstes.

4 GENERELLE OPLYSNINGER (FIG.1)/SIDE 3

4.1 Brug af vejledningen

Denne vejledning udgør en vigtig del af maskinen og skal opbevares til senere brug. Læs vejledningen omhyggeligt inden installation og brug. Ved et eventuelt salg af højtryksrenseren anbefales det også at udlevere vejledningen.

4.2 Levering

Maskinen leveres delvist afmonteret i en papemballage.

Leveringens forskellige dele er vist i fig. 1.

4.2.1 Medfølgende dokumentation

A1 Betjenings- og vedligeholdelsesvejledning

A2 Sikkerhedsregler

A3 konformitetserklæring

A4 Garanti

A5 Betjenings- og vedligeholdelsesanvisning vedrøren - de motor

4.3 Bortskaffelse af emballage

Emballagen er af genbrugsmateriale og bør bortskaffes i henhold til lokale regler herom.

5 TEKNISKE OPLYSNINGER (FIG.1)/SIDE 3

5.1 Tilsigtet anvendelse

Maskinen er beregnet til særskilt brug til rengøring af køretøjer, maskiner, både, murværk osv. Maskinen benyttes til fjernelse af vanskeligt snavs ved hjælp af rent vand og biologisk nedbrydelige kemiske rengøringsmidler.

Motorkøretøjers motorer må kun rengøres på steder, hvor det snavsede vand bortskaffes med overholdelse af kravene i de gældende standarder.

-Vandetsindløbstemperatur:se mærkedata på maskinen.

-Vandetsindløbstryk:min. 0,1 MPa - maks. 1 MPa.

Maskinen opfylder kravene i standarderne IEC 60335-1 og IEC 60335-2-79.

5.2 Maskinens bruger

Vedrørende identifikation af de nødvendige kvalifikationer for maskinens bruger (professionel eller ikke-professionel) henvises til ikonet i fig. 1.

5.3 Hovedkomponenter

B1 - Forbrændingsmotor

B2 - Reduktionsgear (afhængigt af model)

B3 - Pumpe

B4 - Pistol med sikkerhedsgreb

B5 - Lanse

B6 - Højtryksslange

B7 - Oliedæksler (afhængigt af model)

B8 - Dyser

B9 - Beholder til rengøringsmiddel (afhængigt af model)

B10 - Slangeholder med filter

5.3.1 Tilbehør (hvis omfattet af leveringen - se fig. 1).

C1 Værktøj til rengøring af strålespids

C3

Händtag

C2 Roterende dyse

C4

Beslag

5.4 Sikkerhedsanordninger

Advarsel - fare!

Sikkerhedsventilens kalibrering må ikke ændres.

- Sikkerheds- og/eller trykbegrænsningsventil.

Sikkerhedsventilen fungerer også som trykbegrænsningsventil. Når pistolen lukkes, åbnes ventilen og vandet recirkuleres gen- nem pumpeindløbet, eller løber ud på jorden.

-- Termostatventil (D1 hvis monteret)

Hvis vandtemperaturen overskrider den temperatur, som er fast-sat af producenten, bortleder termostatventilen det varme vand og indsuger en tilsvarende mængde koldt vand for at genetablere den korrekte temperatur.

- Sikkerhedsgreb (D): Hindrer utilsigtet tænding af vandstrålen.

6 INSTALLATION (FIG. 2)/SIDE 4

6.1 Montering

Advarsel - fare!

Før arbejder på maskinen skal tændrørstikket fjernes.

Se fig. 2 vedrørende rækkefølgen i forbindelse med montering.

6.2 Montering af udluftningsproppen (afhængigt af model)

For at undgå olielækager er maskinens oliestudser ved levering lukket med røde propper, som skal udskiftes med de medfølgende udluftningspropper.

6.3 Montering af roterende dyse

(afhængigt af model)

Vaskekraften øges, hvis man anvender kittet med den roterende dyse.

Brugen af den roterende dyse kan medføre et trykfald på 25 % i forhold til det tryk, som opnås ved hjælp af den justerbare strålespids. Vandstrålens roterende effekt gør det muligt at sprede en øget vaskekraft.

6.4 Motor

Advarsel - fare!

Hold øje med afsnit "Sikkerhedshenvisninger"!

6.4.1 Før ibrugtagningen skal motorproducentens betjenings-vejledning læses og der skal især holdes øje med sikkerhedshenvisningerne. Kontroller motorens oliestand. Tag maskinen ikke i brug hvis påfyldningsstanden er under „MIN“. Fyld forsigtigt olie på, såfremt det er nødvendigt. Tanken skal påfyldes med blyfrit benzin. Brug ingen 2-takt blanding.

6.5 Tilslutning til vandforsyning

Advarsel - fare!

Indsug kun filtreret eller rent vand. Vandhanen skal t svare til pumpens kapacitet.

Anbring maskinen så tæt som muligt på vandforsyningskilden.

6.5.1 Tilslutningsstudser

6.5.2 Tilslutning til lokal vandforsyning

I henhold til de gældende standarder må maskinen kun forbindes direkte til drikkevandsforsyningen, hvis der i for-syningsslangen installeres en ventil, der forhindrer tilbagestrømning og samtidigt muliggør dræning. Kontrollér, at slangen er min. ∅ 13 mm, at den er forstærket og at dens længde ikke overskrider 25 m.

6.5.3 Indsugning af vand fra åbne beholdere

1) Spænd sugeslangen med filteret fast på vandindtaget (INLET) og sænk den ned i bunden af beholderen.

2) Udluftmaskinen:

a) Løsnlansen.

b) Start maskinen og åbn pistolen, indtil der ikke længere er luftbobler i vandet, som strømmer ud.

3) Sluk maskinen og fastspænd lansen.

Bemærk: Maks. sugehøjden er 0,5 m. Det anbefales at spæde sugeslangen inden brug.

7 JUSTERINGER (FIG. 3)/SIDE 5

7.1 Justering af dyse (afhængigt af model)

Drej dysen (E) for at justere vandstrålen.

7.2 Justering af spredning af rengøringsmiddel

For at sprede rengøringsmidlet ved det korrekte tryk skal dysen (E) (afhængigt af model) være indstillet i pos. " ■". Alternativt er det muligt at montere rengøringsanordningen (C13) (afhængigt af model) som vist i figuren.

Drej på regulatoren (F) for at justere mængden af det spredte rengøringsmiddel.

7.3 Justering af arbejdstryk (hvis dette er muligt)

Drej regulatoren (G) for at justere arbejdstrykket. Trykket vises på manometeret (afhængigt af model).

8 OPLYSNINGER OM BRUG (FIG. 4)/SIDE 5

8.1 Kontroller

-Startanordning(H).

Start motoren svarende til motorproducentens betjeningsvejledning.

- Styregreb for vandstråle (I).

Advarsel - fare!

⚠ Maskinen skal hvile på et robust og stabilt underlag i forbindelse med brug. Anbring maskinen som vist i fig. 4.

8.2 Start (se fig. 4)

1) Åbn vandhanen helt.
2) Udløs sikkerhedsgrebet (D).
3) Hold pistolen åben i et par sekunder og start motoren som beskrevet i motorproducentens betjeningsvejledning.

Advarsel - fare!

⚠️ Før maskinen startes, skal det kontrolleres, at den forsynes korrekt med vand. Hvis man anvender maskinen uden vand, kan den beskadiges. Ventilationsristene må ikke tildækkes, når maskinen er i drift.

For at undgå beskadigelse af maskinen må den ikke køre tør. Kontrollér, at maskinen konstant forsynes med vand.

8.3 Afbrydelse

1) Tryk regulatorarmen på motoren til "STOP" indtil motoren står stille og luk brændstofhanen.
2) Åbn pistolen og udlign trykket i slangerne.
3) Udløs sikkerhedsgrebet (D).

8.4 Genstart

1) Frakobl sikkerhedsgrebet (D).
2) Åbn pistolen og udlign trykket i slangerne.
3) Start motoren svarende til motorproducentens betjeningsvejledning.

8.5 Opbevaring

1) Luk for vandhanen.
2) Udled resttrykket i pistolen, indtil der ikke kommer mere vand ud af maskinen.
3) Tryk regulatorarmen på motoren til "STOP" indtil motoren står stille og luk brændstofhanen.
4) Fjern tændrørstikket.
5) Tøm og afvask beholderen til rengøringsmiddel efter arbejdet. Afvask beholderen ved at benytte rent vand i stedet for rengøringsmiddel.
6) Udløs sikkerhedsgrebet (D) i pistolen.

8.6 Påfyldning og brug af rengøringsmiddel

Rengøringsmidlet skal spredes med det tilbehør og i overensstemmelse med de fremgangsmåder, der er beskrevet i afsnit 7.3.

Brug af en længere højtryksslange end den slange, som blev leveret sammen med maskinen, eller brug af en forlængerslange kan reducere eller afbryde indssugningen af rengøringsmiddel fra beholderen (afhængigt af model) fuldstændigt.

Fyld beholderen (B6) med rengøringsmiddel med høj biologisk nedbrydelighed.

8.7 Anbefalet fremgangsmåde ved korrekt rensning

Opløs snavset ved at påføre rengøringsmiddel på den tørre overflade. På lodrette flader arbejder man nedefra og opefter. Lad rengøringsmidlet virke i 1-2 minutter, men lad ikke overfladen tørre ud. Anvend derefter højtryksstrålen, idet De holder dysen i en afstand på mindst 30 cm fra overfladen og arbejder nedefra og opefter. Lad ikke vandet løbe over overflader, der ikke er vasket.

I nogle tilfælde er det nødvendigt at benytte børsterne til afvaskning for at fjerne snavset.

Højt tryk er ikke altid den bedste løsning til sikring af en god afvaskning, idet det kan beskadige visse former for overflader. Det frarådes at benytte spidsstrålen i den justerbare dyse og den roterende dyse på sarte og lakerede dele samt på dele under tryk (eksempelvis dæk, dækventiler osv.).

En god afvaskning afhænger i lige så høj grad af trykket og vandmængden.

9 VEDLIGEHOLDELSE (FIG. 5)/SIDE 6

Fare for personskader på grund af en utilsigtet start skinen. Før arbejder på maskinen skal tændrørstikket avs.

Forbrændingsfare! Rør ikke ved varme støddæmper, cylinder eller køleribben.

9.1 Rengøring af dyse

1) Tag lansen af pistolen.
2) Fjern eventuelt snavs fra hullet i dysen ved hjælp af værktøjet (C1).

9.2 Rengøring af filter

Kontroller sugefilteret (L) og filteret til rengøringsmiddel (afhængigt af model) hver gang inden brug, og rengør eventuelt filtrene som beskrevet.

9.3 Udløsning af motor (hvis dette er muligt)

I tilfælde af langvarige afbrydelser kan kalkaflejringer medføre blokering af motoren. Løsn motoren ved at dreje motorakslen med værktøjet (M).

9.4 Oliedæksel (afhængigt af model)

Efterfyld olie til det korrekte niveau gennem påfyldningshullet.

Vedrørende specifikationerne for olie henvises til tabellen "Tekniske specifikationer".

Det anbefales at skifte olie for hver 500 driftstimer.

9.5 Opbevaring for vinter

Lad maskinen køre med ikke tærende eller giftig frostvæske, før højtryksrenseren sættes til opbevaring for vinteren.

Opbevar maskinen på et tört sted, der er beskyttet mod temperaturer under frysepunktet.

10 OPBEVARING OG TRANSPORT (FIG. 5)/SIDE 6

Problem Mulig årsag	Forslag
Pumpen kører ikke med det fore-skrevne tryk.	Den roterende dyse er slidt. Udskift den roterende dyse.
	Vandfilteret er snavset. Rens filteret (L) (fig. 5).
	Vandforsyningen er utilstrækkelig. Åben vandhanen helt.
	Der suges luft ind i systemet. Kontrollér koblingerne.
	Luft i pumpen.	Sluk for maskinen og brug pistolen, indtil der kommer en konstant strøm af vand. Tænd derefter maskinen.
	Den justerbare strålespids er forkert justeret. Indstil dysen (E) i pos. “+” (fig. 3).
	Termostatventilen er udløst.	Vent, indtil den korrekte vandtemperatur er genetableret.
	Sugehøjden fra den åbne beholder overstiger 0,5 m.	Reducér sugehøjden.
Pumpen har trykforskelle.	Vand suges ind fra ekstern beholder. Forbind maskinen til vandforsyningen.
	Vandtemperaturen er for høj ved forsyningen. Nedsæt temperaturen.
	Den roterende dyse er stoppet. Rens den roterende dyse (fig. 5).
	Sugefilteret (L) er snavset. Rens filteret (L) (fig. 5).
Der drypper vand.	Slidte pakninger.	Få pakningerne udskiftet ved et autoriseret servicecenter.
	Sikkerhedsventilen med fri bortledning er udløst.	Ret henvendelse til et autoriseret servicecenter.
Støj.	Vandtemperaturen er for høj.	Nedsæt temperaturen (se de tekniske specifikationer).
Der drypper olie.	Slidte pakninger.	Ret henvendelse til et autoriseret servicecenter.
Der indsuges ikke rengørings-middel.	Den justerbare strålespids er indstillet til højt tryk.	Indstil dysen (E) i pos. “■” (fig. 3).
	Rengøringsmidlet er for tyktflydende. Fortynd med vand.
	Der anvendes forlængerslanger.	Montér den originale slange igen.
	Kredsløbet til rengøringsmiddel indeholder aflejringer eller er forsnævret.	Skyl med rent vent, og fjern eventuelle forsnævringer. Ret henvendelse til et autoriseret servicecenter, hvis problem fortsat ikke er afhjulpet.
Der drypper vand fra termostat-ventilen.	Vandtemperaturen i dysen har overskredet maks. værdien, der er angivet på datapladen.	Vandstrålen må ikke afbrydes i mere end 5 minutter, når maskinen er i drift.

MODEL SERIENUMMER XXXXXXXXX S/NXXXXXXXXX MODE N XXXXXX xxx V xx Hz kW x,x IP X5 xxx I/min xx bar Max xxx bar max xx°C (x MPa) (Max xx MPa) P IN Max : xx bar (x MPa) LWA XX-B Distributed by xxxxxxxxxxxxxxxxxxxxx

12 FREMGANGSMÅDE TIL UNDGÅELSE AF BESKADIGELSE AF OVERFLADER

ADVARSEL

12.1 Det kan udgøre en fare og medføre beskadigelse af dækkene, hvis maskinen benyttes til afvaskning af dæk.
12.2 Ret ikke højtryksstrålen direkte mod dækket.
12.3 Benyt altid maskinen ved så lavt tryk som muligt i forbindelse med rengøring i nærheden af hjul og dæk.
12.4 Brug aldrig turbolansen i forbindelse med afvaskning af køretøjer.
12.5 Vedrørende yderligere oplysninger henvises til afsnittet "8.7 Anbefalet fremgangsmåde ved korrekt rensning med højtryksrenseren".

EF-konformitetserklæring

Vi - Annovi Reverberi S.p.A., Modena, Italien - erklærer, at følgende AR Blue Clean maskine/maskiner:

Maskinbetegnelse

Modelnr.

Højtryksrenser

DXPW008

DXPW009

DXPW010

DXPW011

Effektforbrug 3,6 kW 6,3 kW 8,7 kW 8,7 kW

opfylder kravene i følgende EU-direktiver:

2006/42/EF, 2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU, 2000/14/EF (Italiensk lovdekret nr. 262/2002).

Navn og adresse på den person, der har bemyndigelse til at udarbejde det tekniske dossier: Stefano Reverberi / AR adm. direktør Via M.L. King 3 - 41122 Modena, Italien

Fremgangsmåden i forbindelse med vurdering af konformiteten jf. direktivet 2000/14/EF er sket med overholdelse af kravene i bilag V.

Modelnr.	DXPW008	DXPW009	DXPW010	DXPW011
Garanteret lydeffektniveau:	103,2 dB (A) 103,2 dB (A)	103,2 dB (A) 103,2 dB (A)
Garanteret lydeffektniveau:	105 dB (A)	105 dB (A)	105 dB (A)	105 dB (A)

Dato: 19.07.2016

MODENA (I)

Stefano Reverberi

Garanti

Garantien er omfattet af de gældende nationale normer i landet, hvor produktet markedsføres (medmindre andet er angivet af producenten).

Hvis produktet bliver defekt pga. materiale- eller konstruktionsfejl eller som følge af manglende overensstemmelse med kvalitetskravene i løbet af garantiperioden, udskifter producenten defekte dele og sørger for reparation eller udskiftning af rimeligt slidte dele.

Garantien dækker ikke almindelige sliddele (ventil, stempel, vandpakning, oliepakning, fjedre, O-ringe samt tilbehør såsom slange, pistol, børster, hjul osv.).

Garantien dækker ikke skader, der skyldes eller opstår som følge af:

• forkert brug, ikke tilladt brug, forsømmelse
• udlejning eller professionel brug, såfremt produktet er blevet solgt til ikke-professionel brug,
• manglende overholdelse af forskrifterne vedrørende vedligeholdelse i denne vejledning,
• reparationer udført af uautoriseret personale eller uautoriserede servicecentre,
• brug af uoriginale reservedele/tilbehør,
• skader som følge af transport, uvedkommende genstande eller substanser, ulykke
• samt problemer i forbindelse med opbevaring.
  Påberåbelse af garantien kræver forevisning af kvittering.

Med reparationer, Side: 285.

Kontakt et Honda servicecenter ved behov for service af HONDA motoren: www.engines.honda.com

Tekniske specifikationer

Tekniske data	Måleenhed	DXPW008 DXPW	009 DXPW010 DXPW	011
Kapacitet l/min		10 13 15 15
Maks. kapacitet l/min		----
Tryk MPa		17 19 24 24
Maks. tryk MPa		19 21 25 25
Effekt kW		3,6 6,3 8,7 8,7
Maks. forsyningstemperatur °C		60 60 60 60
Maks. forsyningstryk MPa		1	1	1	1
Pistolens repulsionskraft ved maks. tryk	N	28,90	39,70	51,50	51,50
Olietype til pumpe	kg	0,13 SAE 15W40	0,13 SAE 15W40	0,13 SAE 15W40	0,13 SAE 15W40
Motormodel	-	Honda GX 160, 1-cylinder, 4-takt	Honda GX 270, 1-cylinder, 4-takt	Honda GX 390, 1-cylinder, 4-takt	Honda GX 390, 1-cylinder, 4-takt
Nominal ydelse ved 3600 1/min	kW/HP	3,6/4,8	6,3/8,4	8,7/11,7	8,7/11,7
Drifts-omdrejningstal	1/min	3600±100	3600±100	1750±100	3600±100
Benzintank	l	3,1 5,3 6,1 6,1
Benzin	-	Benzin, blyfri	Benzin, blyfri	Benzin, blyfri	Benzin, blyfri
Lydtryksniveau L_PA (EN 60704-1) (K = 2,5 dB(A))	dB (A)	89,4	89,4	89,4	89,4
Lydeffektniveau L_WA (EN 60704-1) (K = 2,5 dB(A))	dB (A)	105	105	105	105
Maskinens vibrationer (K = 1 m/s2):	m/s2	6,26	6,26	6,26	6,26
Vægt	kg	30 42 50 48

Med forbehold for tekniske ændringer.

3.1.20 ADVARSEL. Kom aldri i berøring med eksosanlegg, sylinder eller kjøleribber, da dette kan være meget varmt. (Fare for forbrenning).

3.2 ADVARSLER: SIKKERHETSMESSIGE "PÄBUD"

3.2.1 ADVARSEL. Alle strømførende deler MÅ BESKYTTES mot vannstrålen.

3.2.2

Ved bensinmotordrevne apparater må du ved tankfylling passe på at det ikke kommer drivstoff på varme flater.

Maskinen er i samsvar med standard IEC 60335-1 og IEC 60335-2-79.

5.2 Bruker

5.3.1 Tilbehør (hvis følger med leveringen - se fig. 1)

Plasser maskinen så nær vanntilførselen som mulig.

Maskinen må stå på et sikkert, stabilt underlag när den s, og i den stillingen som er vist på fig. 4.

8.2 Start (fig. 4)

Vaskemidlet må tilføres med tilbehøret og som forklart i punkt 7.3.

Kjør maskinen med en ikke-korroderende og giftfri frostvæske før den settes bort for vinteren.

For en gyldig garanti må det fremvises kvittering.

Förvara tillbehören enligt anvisningarna i fig. 5.
