KÄYTTÖOHJE 73001i-E Champion

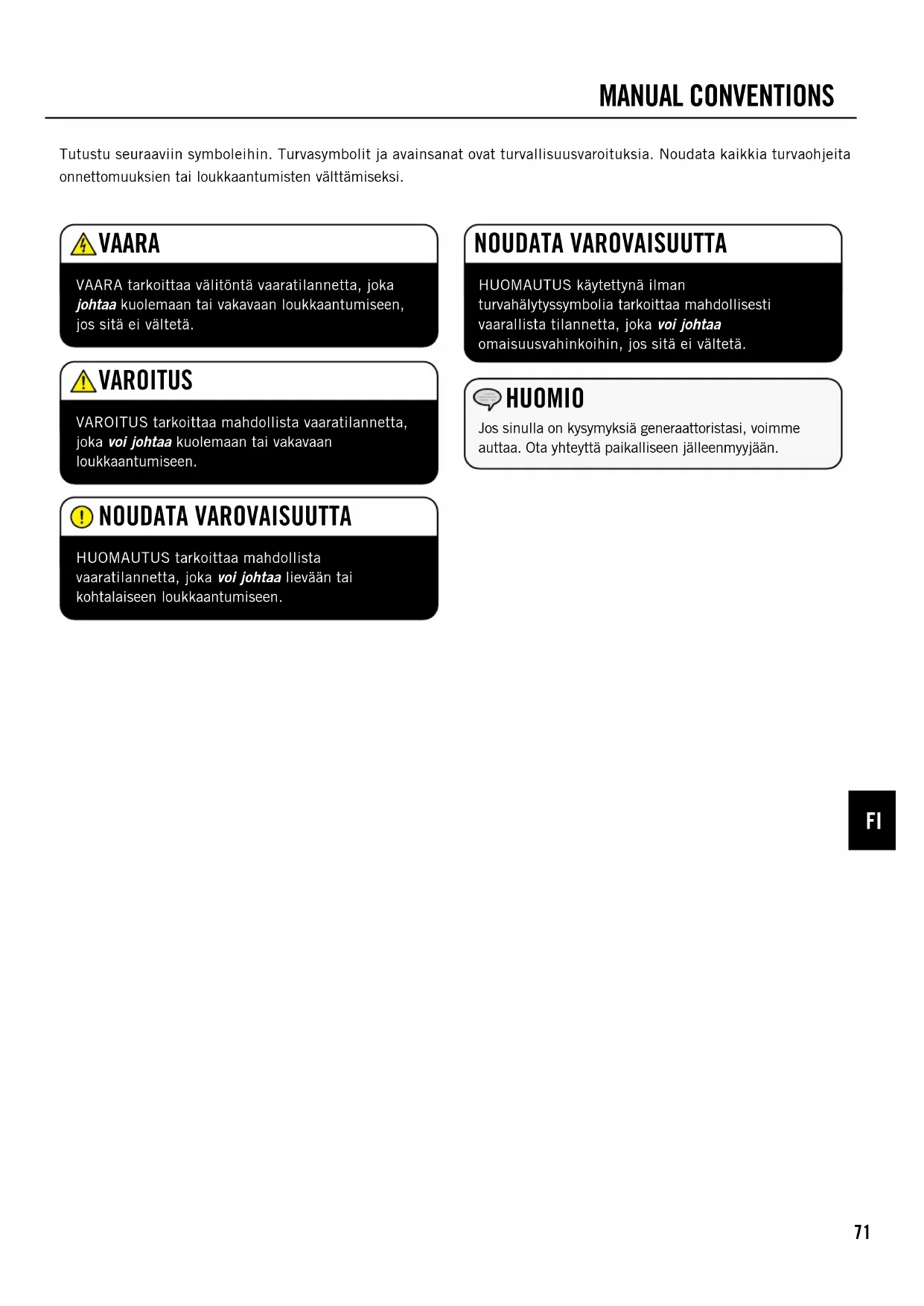

Tutustu seuraaviin symboleihin. Turvasymbolit ja avainsanat ovat turvallisuusvaroituksia. Noudata kaikkia turvaohjeita onnettomuuksien tai loukkaantumisten välttämiseksi. MANUAL CONVENTIONS HUOMAUTUS tarkoittaa mahdollista vaaratilannetta, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen. NOUDATA VAROVAISUUTTA HUOMAUTUS käytettynä ilman turvahälytyssymbolia tarkoittaa mahdollisesti vaarallista tilannetta, joka voi johtaa omaisuusvahinkoihin, jos sitä ei vältetä. NOUDATA VAROVAISUUTTA VAARA tarkoittaa välitöntä vaaratilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä. VAARA VAROITUS tarkoittaa mahdollista vaaratilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen. VAROITUS Jos sinulla on kysymyksiä generaattoristasi, voimme auttaa. Ota yhteyttä paikalliseen jälleenmyyjään. HUOMIO72 SAFETy RULES Generaattorin pakokaasu sisältää hiilimonoksidia eli häkää, joka on väritöntä ja hajutonta yrkkykaasua. Hiilimonoksidin hengittäminen aiheuttaa pahoinvointia, huimausta, pyörtymisen tai kuoleman. Jos huomaat huimausta tai heikotusta, siirry heti raittiiseen ilmaan. Käytä generaattoria ulkona hyvin tuulettuvassa tilassa. ÄLÄ käytä generaattoria rakennuksen sisällä, mukaan lukien autotallit, kellarit, ryömintätilat ja suojat, kotelot tai osastot, mukaan lukien huviajoneuvon generaattoritila. ÄLÄ päästä pakokaasuja umpinaiseen tilaan ikkunoiden, ovien, tuuletusaukkojen tai muiden aukkojen kautta. VAARALLISTA HÄKÄÄ: generaattorin käyttö sisätiloissa VOI TAPPAA MINUUTEISSA. VAARA Pyörivät osat voivat takertua käsiin, jalkoihin, hiuksiin, vaatteisiin ja/tai tarvikkeisiin. Seurauksena voi olla irti repeytyminen tai vakava avohaava. Pidä kädet ja jalat kaukana pyörivistä osista. Sido pitkät hiukset kiinni ja riisu korut. Käytä laitteita, joissa suojukset ovat paikoillaan. ÄLÄ käytä löysästi istuvia vaatteita, roikkuvia hihnoja tai mitään, mikä voi tarttua kiinni. VAARA Generaattori tuottaa tehokasta jännitettä ÄLÄ kosketa paljaita johtoja tai pistorasioita. ÄLÄ käytä sähköjohtoja, jotka ovat kuluneet, vaurioituneet tai rispaantuneet. ÄLÄ käytä generaattoria märällä säällä. ÄLÄ anna lasten tai epäpätevien henkilöiden käyttää tai huoltaa generaattoria. Käytä vikavirtasuojakytkintä (GFCI) kosteissa ja johtavaa materiaalia sisältävissä tiloissa, kuten metallikansilla. Käytä hyväksyttyjä siirtolaitteita eristämään generaattori sähkölaitteistasi ja ilmoita siitä sähköyhtiöllesi ennen generaattorin kytkemistä sähköjärjestelmään. VAARA Kipinät voivat aiheuttaa tulipalon tai sähköiskun. Generaattoria huollettaessa: Irrota sytytystulpan johto ja pistoke. ÄLÄ tarkista kipinää tulpan ollessa irrotettuna. Käytä vain hyväksyttyjä sytytystulppien testilaitteita. VAROITUS Käynnissä olevat moottorit tuottavat lämpöä. Kosketus voi aiheuttaa vakavia palovammoja. Palava materiaali voi syttyä kosketuksesta. ÄLÄ kosketa kuumia pintoja. Vältä kosketusta kuumien pakokaasujen kanssa. Anna laitteen jäähtyä ennen sen koskettamista. Jätä vähintään 3 jalan (noin 90 cm:n) etäisyys laitteen ympärille ilmankierron varmistamiseksi. Jätä vähintään 5 jalan (1,5 metrin) etäisyys syttyviin materiaaleihin. VAROITUS Lääketieteelliset ja elämää ylläpitävät käyttötarkoitukset Soita hätätilanteissa heti hätänumeroon. ÄLÄ KOSKAAN käytä tätä tuotetta elämän ylläpitämiseen tai tukemiseen tarkoitettujen laitteiden virtalähteenä. ÄLÄ KOSKAAN käytä tätä tuotetta lääkinnällisten laitteiden tai varusteiden virtalähteenä. Ilmoita heti sähköntoimittajallesi, jos sinä tai joku kotitaloudestasi olette riippuvaisia sähkölaitteista. Ilmoita välittömästi sähkötoimittajallesi, jos virran katkeaminen aiheuttaisi sinulle tai kenellekään kotitaloudessasi hätätilanteen. VAROITUS Tämän tuotteen moottorin pakokaasut sisältävät kemikaaleja, joiden tiedetään aiheuttavan vakavia terveysongelmia ja jopa kuoleman. VAROITUS Lue tämä opas huolellisesti ennen generaattorin käyttöä. Ohjeiden noudattamatta jättäminen voi johtaa vakaviin vammoihin tai kuolemaan. VAROITUS Tuote sisältää nappipariston. Nieltynä se voi aiheuttaa vakavan vamman tai kuoleman jopa 2 tunnissa. Hakeuduttava heti lääkärin hoitoon. VAROITUS73

SAFETY RULES Virheellinen käsittely tai generaattorin käyttö voi vahingoittaa sitä, lyhentää sen käyttöikää ja mitätöidä takuun.Käytä generaattoria vain sille osoitettuihin käyttötarkoituksiin.Käytä vain tasaisilla pinnoilla.ÄLÄ altista generaattoria liialliselle kosteudelle, pölylle tai lialle.ÄLÄ anna minkään materiaalin tukkia jäähdytysaukkoja.Jos kytketyt laitteet ylikuumenevat, sammuta ne ja irrota ne generaattorista.ÄLÄ käytä generaattoria, jos: – Sähköä ei synny – Laite kipinöi, savuaa tai liekehtii – Laite tärisee voimakkaasti NOUDATA VAROVAISUUTTA Tämän laitteen käyttö voi aiheuttaa kipinöitä, jotka voivat aiheuttaa tulipalon kuivassa kasvillisuudessa.Kipinäsuojaa voidaan tarvita. Käyttäjän on otettava yhteyttä paikalliseen palontorjuntaviranomaiseen saadakseen tietoja palontorjuntaa koskevista vaatimuksista. VAROITUS Käynnistysnarun nopea vetäminen vetää käsiä ja käsivarsia moottoria kohti nopeammin kuin voit vapauttaa narun, mikä voi johtaa vakavaan vammaan.Käynnistäessäsi moottoria vedä käynnistysnarusta hitaasti, kunnes tuntuu vastusta, ja vedä sitten narusta nopeasti välttääksesi takaiskun.ÄLÄ käynnistä tai pysäytä moottoria, joka on kytkettynä sähkölaitteisiin. VAROITUS Generaattorin käyttökapasiteetin ylittäminen voi vaurioittaa generaattoria ja/tai siihen kytkettyjä sähkölaitteita.ÄLÄ ylikuormita generaattoria.Käynnistä generaattori ja anna moottorin vakautua ennen sähkökuormien kytkemistä.Kytke sähkölaitteet pois päältä ja kytke ne sitten takaisin päälle.Sammuta sähkölaitteet ennen generaattorin sammuttamista.ÄLÄ peukaloi säädeltyä nopeutta. ÄLÄ muuta generaattoria millään tavalla. NOUDATA VAROVAISUUTTA Polttoaine ja polttoainehöyryt ovat helposti syttyviä ja erittäin räjähtäviä. Tahaton käynnistäminen voi johtaa vakaviin vammoihin. Kun lisäät tai poistat polttoainetta: Sammuta generaattori ja anna sen jäähtyä vähintään kaksi minuuttia ennen polttoainesäiliön korkin irrottamista. Avaa korkkia hitaasti paineen vähentämiseksi säiliössä.Täytä tai tyhjennä polttoainetta vain ulkona hyvin tuulettuvassa tilassa.ÄLÄ pumppaa bensiiniä huoltoasemalla suoraan generaattoriin. Käytä hyväksyttyä säiliötä polttoaineen siirtämiseksi generaattoriin.ÄLÄ täytä polttoainesäiliötä liikaa.Pidä polttoaine aina suojassa kipinöiltä, avotulelta, merkkivaloilta, lämmöltä ja muista syttymislähteistä.ÄLÄ sytytä tai polta savukkeita. Generaattoria käynnistettäessä: ÄLÄ yritä käynnistää vaurioitunutta generaattoria. Varmista, että bensiinikorkki, ilmansuodatin, sytytystulppa, polttoaineletkut ja pakojärjestelmä ovat kunnolla paikoillaan.Anna läikkyneen polttoaineen haihtua kokonaan ennen moottorin käynnistämistä.Varmista, että generaattori lepää tiukasti tasaisella pinnalla. Generaattoria käytettäessä: ÄLÄ siirrä tai kallista generaattoria käytön aikana.ÄLÄ kallista generaattoria tai anna polttoaineen tai öljyn vuotaa ulos. Generaattoria kuljetettaessa tai huollettaessa: Varmista, että polttoaineen sulkuventtiili on kiinni ja polttoainesäiliö on tyhjä.Irrota sytytystulpan johto.Generaattoria varastoitaessa:Varastoi suojassa kipinöiltä, avotulelta, merkkivaloilta, lämmöltä ja muista syttymislähteistä. VAARA74 Akun kytkentä, jatkoa ASSEMBLY Generaattori vaatii jonkin verran kokoonpanoa. Tämä yksikkö toimitetaan tehtaalta ilman öljyä. Se on täytettävä asianmukaisesti polttoaineella ja öljyllä ennen käyttöä.Jos sinulla on kysyttävää generaattorisi kokoonpanosta, ota yhteyttä paikalliseen jälleenmyyjään. Pidä sarjanumero ja mallinumero käsillä. Poista generaattori pakkauksesta 1. Aseta toimituspakkaus tukevalle, tasaiselle alustalle.2. Poista pakkauksesta kaikki paitsi generaattori.3. Poista generaattori varovasti laatikosta laitteen kantokahvoja käyttämällä. (Kahden ihmisen työpanos on suositeltavaa)1. Irrota kaksi (2) huoltosuojuksen ruuvia ruuvitaltalla akun huoltokannesta. 2. Kun ruuvit on irrotettu, kannen kuminen vetolevy voidaan vetää ulos, jotta huoltokansi löystyy ja irtoaa. (A)3. Irrota akun huoltokansi. (A)4. Leikkaa nippuside, joka sitoo akkukaapelit toisiinsa.5. Kierrä akun pultti ruuvimeisselillä irti punaisesta plusnavasta (+).6. Kytke punainen plusjohdin (+) akun plusnapaan (+) pultilla.7. Vedä kumisuoja akkukaapelin liitännän ja akun navan päälle.8. Toista vaiheet 5-7 mustan miinuskaapelin (-) akkukaapelin johdon ja mustan akun miinusnavan (-) kohdalla.Jos akkukaapelit eivät ole näkyvissä, kun akun huoltokansi on irrotettu, huomaa, että kaapelit voivat olla kiinnitettyinä akun yläpuolelle. HUOMIO Akun kytkeminen (sähköstartilla varustetut mallit)75

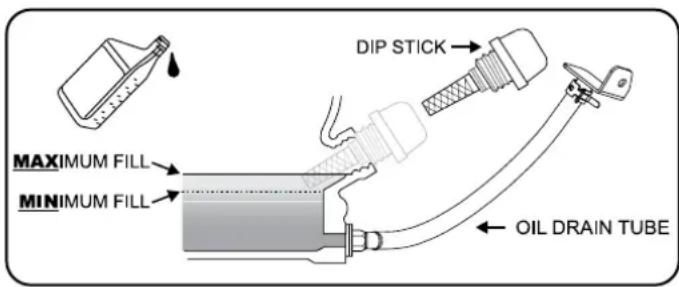

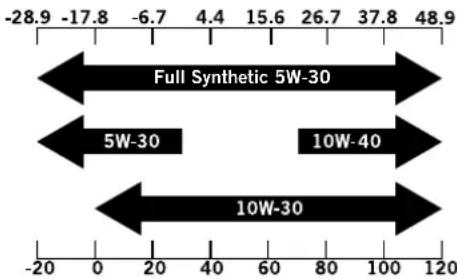

ASSEMBLY 1. Sijoita generaattori tasaiselle alustalle.2. Avaa kannen ruuveja ja irrota huoltokansi.3. Irrota öljytäyttökorkki/mittatikku öljyn lisäämiseksi.4. Lisää öljy ja aseta öljytäyttökorkki/mittatikku paikalleen. ÄLÄ TÄYTÄ LIIKAA.5. Tarkista moottoriöljyn taso päivittäin ja lisää tarvittaessa.Suosittelemme autojen moottoriöljyä 10W-30. HUOMIO Moottoriöljyn lisääminen ÄLÄ yritä pyörittää tai käynnistää moottoria ennen kuin sen öljymäärä on täynnä ja oikeaa, suositeltua tyyppiä. Näiden ohjeiden laiminlyönnistä generaattorille aiheutuvat vauriot mitätöivät takuun. NOUDATA VAROVAISUUTTA Moottoriöljyn lisääminen, jatkoaMoottori sammuu öljyn määrän ollessa liian vähäinen, ja käynti pysähtyy, kun kampikammion öljymäärä laskee alle kynnystason. NOUDATA VAROVAISUUTTA Tarkista öljyt usein sisäänajon aikana. Katso huolto-osiosta suositellut huoltovälit. HUOMIO Generaattorin roottorissa on suljettu, esivoideltu kuulalaakeri, joka ei vaadi lisävoitelua koko laakerin eliniän aikana. HUOMIO Full Synthetic 5W-30Degrees Celsiusº(Outside)(Outside)Degrees FahrenheitºViiden tunnin sisäänajojakson jälkeen voidaan käyttää synteettistä öljyä. Synteettisen öljyn käyttö ei pidennä suositeltua öljynvaihtoväliä. HUOMIO Pidämme ensimmäisiä 5 käyttötuntia yksikön sisäänajojaksona. Taukojakson aikana tulee käyttää 50 % tai vähemmän käyttötehosta. Vaihda kuormaa ajoittain, jotta staattorin käämit voivat kuumentua ja jäähtyä. Kuorman säätäminen muuttaa myös moottorin nopeutta ja auttaa männänrenkaita asettumaan. Vaihda öljy 5 tunnin sisäänajojakson jälkeen. HUOMIO Kun öljyä on lisätty, silmämääräisessä tarkastuksessa tulee näkyä öljyä noin 1-2 kierteen mitalta täyttöaukosta.Jos käytät mittatikkua öljytason tarkistamiseen, ÄLÄ ruuvaa mittatikkua tarkistuksen aikana. HUOMIO Sää vaikuttaa moottoriöljyyn ja moottorin suorituskykyyn. Vaihda käytettyä moottoriöljytyyppiä sääolosuhteiden perusteella moottorin tarpeisiin sopivaksi. HUOMIO76 ASSEMBLy Maadoitus Generaattorisi on kytkettävä oikein asianmukaiseen maadoitukseen sähköiskun estämiseksi.Maadoitusliitin, joka on kytketty generaattorin runkoon, on valmiiksi virtapaneelissa. Etämaadoitusta varten tulee kytkeä pitkä raskas (vähintään 12 AWG) kuparijohdin generaattorin maadoitusliittimen ja maadoituksessa kulkevien kuparitankojen väliin. Suosittelemme, että otat yhteyttä valtuutettuun sähköasentajaan varmistaaksesi paikallisten sähkömääräysten noudattamisen.Generaattorin maadoittamatta jättäminen voi johtaa sähköiskuun. VAROITUS Polttoaineen lisääminen 1. Käytä puhdasta, tuoretta, normaalia lyijytöntä polttoainetta, jonka oktaaniarvo on vähintään 85 ja etanolipitoisuus alle 10 tilavuusprosenttia.2. ÄLÄ sekoita öljyä polttoaineeseen.3. Puhdista alue polttoainesäiliön korkin ympäriltä. 4. Irrota polttoainesäiliön korkki.5. Lisää polttoainetta hitaasti säiliöön. ÄLÄ TÄYTÄ LIIKAA. Polttoaine voi laajentua täytön jälkeen. Vähintään 1/4 tuumaa (6,4 mm) jäljellä olevaa tilaa polttoainesäiliössä tarvitaan polttoaineen laajenemisen varalta. Suositus on yli 1/4 tuumaa (6,4 mm). Polttoaine voi tulla ulos säiliöstä laajenemisen seurauksena, jos se on liian täynnä, ja se voi vaikuttaa tuotteen käyttäytymiseen. Kun säiliötä täytetään, on suositeltavaa jättää tarpeeksi tilaa polttoaineen laajentumiselle.6. Ruuvaa polttoainesäiliön korkki paikalleen ja pyyhi pois vuotanut polttoaine.Käytä tavallista lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 85.Älä sekoita öljyä ja bensiiniä keskenään.Täytä säiliö noin 1/4 tuumaa (6,4 mm) ylärajasta, jotta polttoaineelle jää tilaa laajentua.ÄLÄ pumppaa bensiiniä huoltoasemalla suoraan generaattoriin. Käytä hyväksyttyä säiliötä polttoaineen siirtämiseksi generaattoriin.ÄLÄ täytä polttoainesäiliötä sisätiloissa.ÄLÄ täytä polttoainesäiliötä moottorin käydessä tai ollessa kuuma.ÄLÄ täytä polttoainesäiliötä liikaa.ÄLÄ sytytä savukkeita tai tupakoi polttoainesäiliötä täytettäessä. NOUDATA VAROVAISUUTTA Polttoaineen liian nopea kaataminen polttoainesuodattimen läpi voi johtaa polttoaineen takaisinvirtaukseen. VAROITUS Moottorimme toimivat hyvin 10 % tai sen alle olevilla etanolisekoitepolttoaineilla. Sekoitettua polttoainetta käytettäessä on huomioitava joitain asioita: – Etanoli-bensiiniseokset voivat imeä enemmän vettä kuin pelkkä bensiini. – Nämä seokset voivat lopulta erottua ja jättää vettä tai vetistä lietettä säiliöön, polttoaineventtiiliin ja kaasuttimeen. – Painovoimalla toimivissa polttoainesyötöissä tämä pilaantunut polttoaine voi imeytyä kaasuttimeen ja aiheuttaa vahinkoa moottorille ja/tai vaaratilanteita. – On olemassa vain muutama polttoaineiden stabilointiaineiden toimittaja, joiden tuotteet on suunniteltu toimimaan etanolisekoitepolttoaineiden kanssa. – Valmistajan takuu ei kata vaurioita tai vaaroja, jotka aiheutuvat väärän polttoaineen, väärin varastoidun polttoaineen ja/tai väärin annosteltujen stabilointiaineiden käytöstä. Suosittelemme sammuttamaan polttoaineensyötön, ajamaan polttoaine tyhjiin ja tyhjentämään säiliön, jos laitetta ei käytetä yli 30 vuorokauteen. HUOMIO Polttoaineen lisääminen, jatkoa77

OPERATION Generaattorin sijoittaminen Älä koskaan käytä generaattoria rakennuksen sisällä! (Katso kohta Turvavaroitukset). Joillakin alueilla generaattorit on rekisteröitävä paikallisella sähkölaitoksella. Rakennustyömailla käytettäviin generaattoreihin voidaan soveltaa paikallisia lisäsääntöjä. Sijoita tasaiselle alustalle. Generaattoreilla on oltava vähintään 1,5 m etäisyys kaikesta palavasta materiaalista. Lisäksi niillä on oltava vähintään 3 jalan (noin 3 cm:n) väli kaikilta sivuilta riittävän jäähdytyksen ja huollon mahdollistamiseksi. Generaattoreita ei saa koskaan käynnistää tai käyttää paikoissa, jotka eivät mahdollista generaattorin ja/tai äänenvaimentimen riittävää jäähdytystä. Anna generaattoreiden jäähtyä ennen varastointia tai kuljetusta. Älä sijoita generaattoria aukkojen tai imuaukkojen läheisyyteen. Ota huomioon tuuli- ja ilmavirrat generaattoria sijoittaessasi. Asianmukaisten turvatoimenpiteiden noudattamatta jättäminen voi mitätöidä valmistajan takuun.Älä käytä tai säilytä generaattoria sateessa, lumessa tai märässä.Generaattorin tai sähkölaitteen käyttö märissä olosuhteissa, kuten sateessa tai lumessa, uima-altaan tai sprinklerijärjestelmän lähellä tai käsien ollessa märkä, voi johtaa sähköiskuun. VAROITUS VAROITUS Käytön aikana äänenvaimentimet ja syntyvät pakokaasut kuumenevat. Jos riittävää jäähdytys- ja ilmankiertotilaa ei ole saatavana tai jos generaattori on tukossa tai peitetty, lämpötilat voivat kuumentua erittäin voimakkaasti ja aiheuttaa tulipalon. Maadoitus Generaattorijärjestelmän maadoitus yhdistää rungon virtapaneelin maadoitusliittimiin. – Generaattori (staattorin käämi) on eristetty rungosta ja vaihtovirtapistokkeen maadoitustapista. – Sähkölaitteet, jotka vaativat maadoitetun pistokeliitännän, eivät toimi, jos pistorasian maadoitustappi ei ole toiminnassa, ellei nollajohtoa ole kytketty runkoon. Langaton etäkäynnistys (valinnainen ominaisuus) Langaton etäkäynnistys on mahdollista 80 metrin päässä generaattorista. (Langaton signaali ei välttämättä kulje joidenkin kiinteiden esineiden läpi.)Älä yritä säätää kaasuttimen rikastinta. Etä- ja sähköjärjestelmä sulkevat ja avaavat rikastimen automaattisesti.1. Sijoita generaattori tasaiselle alustalle.2. Sammuta kaikki generaattoriin kytketyt sähkökuormat. Älä koskaan käynnistä tai pysäytä generaattoria, joka on päällä.3. Käännä polttoaineventtiili ON-asentoon.4. Paina akkukytkin ON-asentoon.5. Paina virta-avain ON-asentoon. 6. LANGATON ETÄKÄYNNISTYS: paina ja vapauta START-painike kämmenlaitteen kaukosäätimestä. ÄLÄ pidä painiketta painettuna, vaan paina painiketta vain kerran. Moottori yrittää käynnistyä kuusi kertaa.7. Jos generaattori ei käynnisty, tarkista akun kunto ja kaapeliliitännät.Kun akkukytkin on ON-asennossa, kytkin syttyy, jos akku lähettää latausta. Jos kytkin ei syty, kun se on ON-asennossa, tarkista, että akkuliitäntä on edelleen kunnossa. HUOMIO Mukana toimitettu 12 V 7 AH -akku latautuu moottorin käydessä, mutta on myös suositeltavaa, että akku ladataan täyteen vähintään kerran kuukaudessa. HUOMIO78 Sähköinen (valinnainen) ja vetostartti

1. Sijoita generaattori tasaiselle alustalle.

2. Kytke irti kaikki sähkökuormat generaattorista. Älä

koskaan käynnistä tai pysäytä generaattoria, joka on kytkettynä sähköverkkoon tai päällä.

3. Käännä polttoaineventtiili ON-asentoon.

Vetostartti - vaihtovirtamalli

1. Sijoita generaattori tasaiselle alustalle.

2. Kytke irti kaikki sähkökuormat generaattorista. Älä

koskaan käynnistä tai pysäytä generaattoria, joka on kytkettynä sähköverkkoon tai päällä.

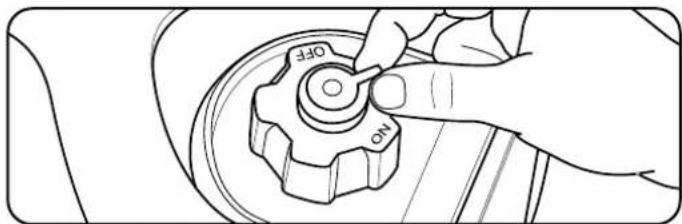

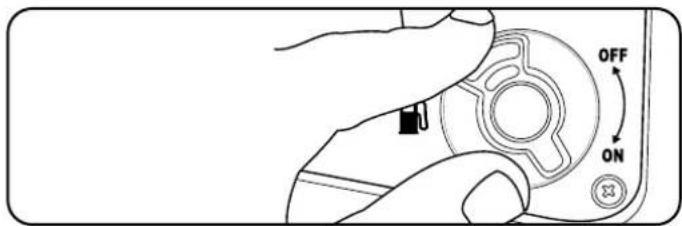

3. Käännä polttoainesäiliön korkin vipu ON-asentoon.

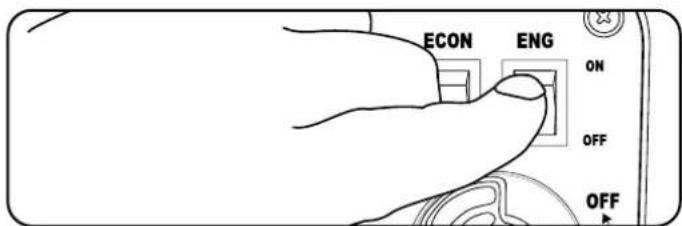

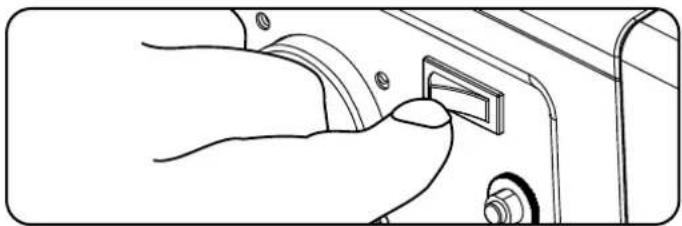

4. Käännä akkukytkin ON-asentoon. 4. Käännä polttoaineventtiili ON-asentoon.

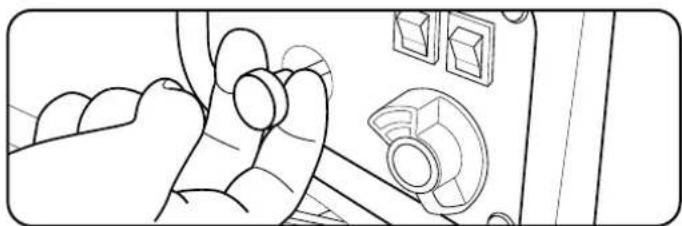

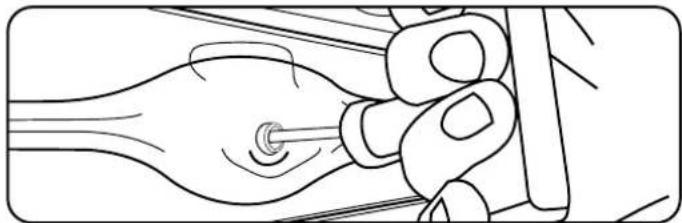

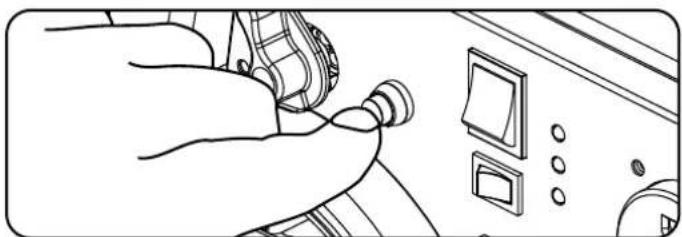

5. Työnnä rikastinvipu CHOKE-asentoon. 5. Vedä rikastinvipu ulos, kun käynnistät generaattorin.

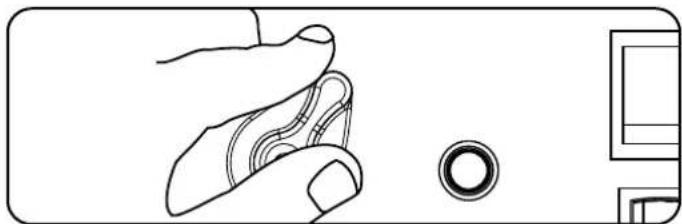

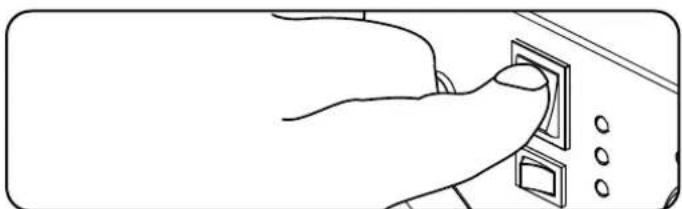

6. Käännä virta-avain ON-asentoon. 6. Käännä virta-avain ON-asentoon.

OPERATION Jos moottori käynnistyy, mutta ei jatka käymistä varmista, että generaattori on tasaisella pinnalla. Moottori on varustettu öljytason anturilla, joka estää moottoria käymästä, jos öljymäärä laskee kriittisen kynnyksen alapuolelle. HUOMIO Pidä rikastinpainike Choke-asennossa vain yhden käynnistysvedon ajan. Paina ensimmäisen vedon jälkeen rikastinpainike Run-asentoon sisään enintään 3 vedon ajan. Liian paljon ryyppyä johtaa sytytystulpan kastumiseen/likaantumiseen tuloilman puuttumisen vuoksi. Tämän vuoksi moottori ei käynnisty. HUOMIO

7. SÄHKÖSTARTTI: Pidä virta-avain painettuna START-

asentoon. Vapauta moottorin alkaessa pyöriä. Jos moottori ei käynnisty viiden sekunnin kuluessa, vapauta kytkin ja odota vähintään kymmenen sekuntia ennen kuin yrität käynnistää moottorin uudelleen.

8. VETOSTARTTI: Vedä käynnistysnarusta hitaasti,

kunnes tuntuu vastusta, ja vedä sitten narusta nopeasti.

7. Vedä käynnistysnarusta hitaasti, kunnes tuntuu

vastusta, ja vedä sitten narusta nopeasti.

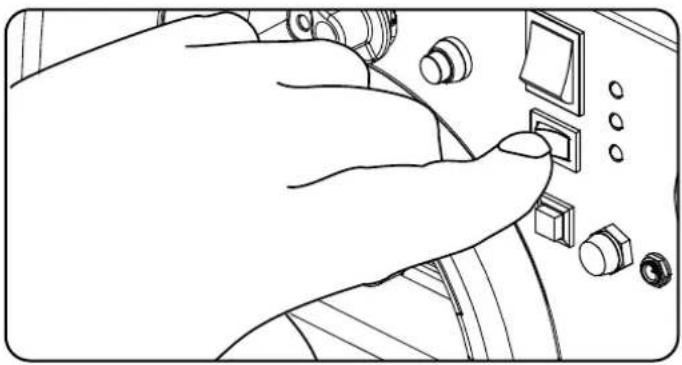

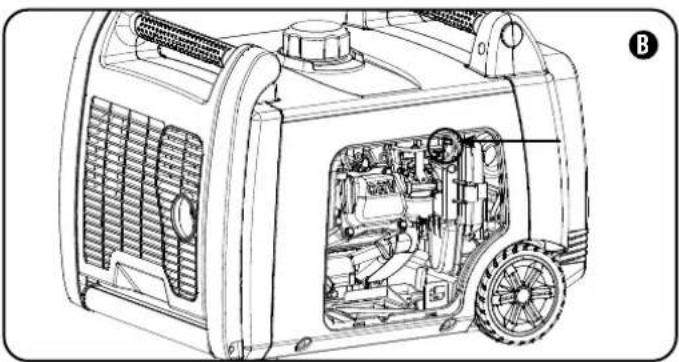

Säästökytkin Economy Control -kytkin eli säästökytkin voidaan aktivoida polttoaineenkulutuksen ja melun minimoimiseksi, kun laitetta ei käytetä täydellä kuormalla. Kun säästökytkin on pois päältä, moottori käy jatkuvasti normaalilla kierrosluvulla.Jos akku on tyhjä tai se ei pysty tuottamaan tarpeeksi virtaa painikerikastimen käynnistämiseksi, itse rikastinta voidaan käyttää manuaalisesti moottorin käynnistämisen helpottamiseksi. Kun haluat rikastaa ja käynnistää taajuusmuuttajan manuaalisesti, toimi seuraavasti:1. Löysää ruuveja ja irrota huoltokansi. (A)Jos sähkökuormitus on korkea tai hetkellinen vaihtelu suurta, säästökytkimen tulee olla kytkettynä pois päältä. VAROITUS Manuaalisen rikastimen käynnistys, jatkoa OPERATION Manuaalisen rikastimen käynnistys 2. Paikanna keltainen manuaalinen rikastinvipu. (B)3. Käännä rikastinvipu CHOKE-asentoon (oikea). (B)4. Käännä polttoaineventtiili ON-asentoon.5. Käännä moottorin kytkin ON-asentoon. 6. Vedä narusta, kunnes tuntuu vastusta, ja vedä sitten nopeasti.7. Kun moottori alkaa kääntyä, siirrä rikastinvipu asentoon RUN (vasen).Pidä rikastinvipu (oikeassa) Choke-asennossa vetämällä vain kerran. Siirrä ensimmäisen vedon jälkeen rikastinvipu Run-asentoon (vasen) sisään enintään 3 vedon ajan. Liian paljon ryyppyä johtaa sytytystulpan kastumiseen/likaantumiseen tuloilman puuttumisen vuoksi. Tämän vuoksi moottori ei käynnisty. HUOMIO

B80 OPERATION Moottorin pysäyttäminen

1. Sammuta ja irrota kaikki sähkökuormat. Älä

koskaan käynnistä tai pysäytä generaattoria, joka on kytkettynä sähköverkkoon tai päällä.

2. Anna generaattorin käydä ilman kuormaa useita

minuutteja moottorin ja generaattorin sisäisten lämpötilojen tasaamiseksi.

3. Käännä polttoaineventtiili OFF-asentoon.

4. Anna moottorin käydä, kunnes polttoaineen puute

on pysäyttänyt moottorin. Tämä kestää yleensä muutaman minuutin.

5. Käännä virta-avain OFF-asentoon.

6. Käännä mahdollinen akkukytkin OFF-asentoon.

Tärkeää: Varmista aina, että polttoaineventtiili ja virta-avain sekä akkukytkin ovat OFF-asennossa, kun moottoria ei käytetä. Generaattorin kytkeminen sähköyhtiösi linjoihin tai muuhun virtalähteeseen saattaa olla lain vastaista. Lisäksi tämä toimenpide, jos se tehdään väärin, voi vahingoittaa generaattoriasi ja laitteitasi ja aiheuttaa vakavia vammoja tai jopa kuoleman sinulle tai työntekijälle, tai hänelle, joka työskentelee läheisillä voimalinjoilla. Jos aiot käyttää kannettavaa sähkögeneraattoria seisokin aikana, ilmoita siitä välittömästi sähköyhtiöllesi ja muista kytkeä laitteet suoraan generaattoriin. Älä kytke generaattoria kotisi pistorasiaan. Se voi muodostaa yhteyden sähköyhtiön sähkölinjoihin. Olet vastuussa siitä, että generaattorisi sähkö ei johdu takaisin sähköverkkoihin. Jos generaattori kytketään rakennuksen sähköjärjestelmään, ota yhteys paikalliseen sähköyhtiöön tai valtuutettuun sähköasentajaan. Liitäntöjen on eristettävä generaattorin virta sähköverkosta ja niiden on noudatettava kaikkia sovellettavia lakeja ja määräyksiä. HUOMIO Sähkökuormien kytkeminen

1. Anna moottorin vakautua ja lämmetä muutama

minuutti käynnistyksen jälkeen.

2. Kytke pistoke ja kytke haluamasi 120/240 voltin

yksivaiheinen vaihtovirta, 50 Hz. – ÄLÄ kytke 3-vaiheisia kuormia generaattoriin. – ÄLÄ kytke 60 Hz kuormia generaattoriin. – ÄLÄ ylikuormita generaattoria. Älä lataa laitetta laturilla pakokaasun puolelta. Pakokaasujen aiheuttama voimakas lämpö voi vahingoittaa laitetta ja aiheuttaa mahdollisen tulipalon. VAROITUS Älä käytä laitetta, jos se on kytketty 12 V:n tasavirtapistorasiaan.Pitkäaikainen altistuminen moottorin pakokaasuille voi aiheuttaa vakavan vamman tai kuoleman. VAROITUS 12V DC pistorasia 12 V DC-pistorasiaa voidaan käyttää mukana toimitetun latauskaapelin ja USB-laturin sekä muiden kaupallisesti saatavien 12 V DC: n autopistokkeiden kanssa. DC-lähtö on sääntelemätön ja voi vahingoittaa joitain tuotteita. Varmista, että lisälaitteiden tulojännitealue on vähintään 12–24 V DC. Kun käytät tasavirtapistorasiaa, käännä säästökytkin OFF-asentoon. Jos generaattorissa on akku, käännä akkukytkin aina OFF-asentoon, kun yksikköä ei käytetä. Tämä estää akkua tyhjentymästä. Noudata generaattorin ja akun huolto- ja varastointiohjeita, kun laitetta ei käytetä vähintään kahteen viikkoon. HUOMIO Jos moottoria ei käytetä vähintään kahteen (2) viikkoon, katso kohdasta Varastointi lisätietoja moottorin ja polttoaineen asianmukaisesta varastoinnista. HUOMIO81

OPERATION Älä ylikuormita generaattoria KapasiteettiNoudata näitä yksinkertaisia ohjeita laskeaksesi käyttötarkoituksesi kannalta tarpeellinen käyttö- ja käynnistysteho. 1. Valitse sähkölaitteet, joita aiot käyttää samanaikaisesti.2. Näiden kohteiden käytönaikainen wattien kokonaismäärä. Tämä on se määrä tehoa, joka tarvitaan niiden pitämiseen käynnissä.3. Tunnista kaikkien vaiheessa 1 yksilöityjen laitteiden suurin lähtöteho. Lisää tämä numero vaiheessa 2 laskettuun numeroon. Ylijännite on ylimääräinen virranpurkaus, jota tarvitaan joidenkin sähkökäyttöisten laitteiden käynnistämiseen. Kohdassa “Virranhallinta” lueteltujen vaiheiden noudattaminen takaa, että vain yksi laite käynnistyy kerrallaan.VirranhallintaKäytä seuraavaa kaavaa muuntaaksesi jännite ja ampeerit wateiksi:Voltti x ampeeri = wattiVoit pidentää generaattorisi ja siihen liitettyjen laitteiden käyttöikää lisäämällä sähkökuormaa seuraavia ohjeita noudattaen:1. Käynnistä generaattori ilman sähkökuormaa.2. Anna moottorin käydä useita minuutteja tasaantumista varten.3. Kytke virta ja käynnistä ensimmäinen laite. On parasta kiinnittää ensin laite, jolla on suurin kuorma.4. Anna moottorin tasaantua.5. Kytke virta ja käynnistä seuraava laite.6. Anna moottorin tasaantua.7. Toista vaiheet 5-6 jokaisen uuden laitteen kohdalla.Älä koskaan ylitä määritettyä kapasiteettia lisättäessä kuormia generaattoriin. HUOMIO Ylikuormitussuoja Ylikuormituksen merkkivalo syttyy, kun nimelliskuorma ylitetään. Kun maksimikuorma saavutetaan, LED-valo vilkkuu ja katkaisee virran pistokkeisiin. Virran palauttamiseksi sammuta moottori ja odota, kunnes valo sammuu. Käynnistä sitten generaattori uudelleen. Käyttö korkealla Huomaa, että moottorin teho voi laskea ja pakokaasupäästöt kasvaa käytettäessä laitetta korkealla. Muita korkean ongelmia voivat olla kovat käynnistykset, lisääntynyt polttoaineenkulutus ja sytytystulppien likaantuminen. Tämä on luonnollista, eikä asiaa voida muuttaa säätämällä moottoria.Käyttö vaihtoehtoisella pääruiskulla suositellun minimikorkeuden alapuolella olevissa korkeuksissa voi vahingoittaa moottoria. Alemmissa korkeuksissa toimimiseksi on käytettävä vakiopääruiskua. Moottorin käyttäminen väärällä moottorin kokoonpanolla tietyllä korkeudella voi lisätä sen päästöjä ja vähentää polttoainetehokkuutta ja suorituskykyä. VAROITUS82

HUOLTO JA VARASTOINTI

Omistaja/käyttäjä on vastuussa kaikista määräaikaishuolloista.Suorita kaikki määräaikaishuollot oikeaan aikaan. Korjaa kaikki ongelmat ennen generaattorin käyttöä.Tehdasasetusten muuttaminen mitätöi takuun. Sytytystulpat 1. Irrota sytytystulpan johto.2. Poista sytytystulppa sytytystulpan irrotustyökalulla (ei mukana).3. Tarkasta tulpan elektrodi. Sen on oltava puhdas eikä se saa olla kulunut syttymiseen tarvittavan kipinän tuottamiseksi.4. Katso sytytystulpan suosituksista lisätietoja tulpan vaihtamisesta.5. Kierrä tulppa huolellisesti kiinni.6. Asenna tulppa tukevasti sytytystulpan pistokkeeseen (ei sisälly toimitukseen).7. Kiinnitä sytytystulpan johto pistokkeeseen.Päästöjenrajoituslaitteiden ja -järjestelmien huoltoa, vaihtoa tai korjausta voi suorittaa kuka tahansa korjaamo tai luvan saanut henkilö. HUOMIO Älä koskaan käytä vaurioitunutta tai viallista generaattoria. VAROITUS VAROITUS Väärä huolto mitätöi takuun. VAROITUS Öljy, jatkoa Kun öljyä on lisätty, silmämääräisessä tarkastuksessa tulee näkyä öljyä noin 1-2 kierteen mitalta täyttöaukosta. Jos käytät mittatikkua öljytason tarkistamiseen, ÄLÄ ruuvaa mittatikkua tarkistuksen aikana. HUOMIO Moottorin huolto Tahattoman käynnistymisen estämiseksi pitää sytytystulpan johdin irrottaa ja maadoittaa ennen minkään huollon suorittamista. Öljy Vaihda öljy moottorin ollessa lämmin. Katso öljytiedoista sopiva öljylaatu käyttöympäristöllesi.1. Irrota öljytäyttökorkki/mittatikku. 2. Liu'uta jousipuristin pihdeillä öljyn tyhjennysletkun alapuolelle ja vedä letku irti pistokekiinnikkeestä.3. Osoita letku tyhjennysastiaan ja anna öljyn valua kokonaan pois. Huom: Letkun pään on oltava alempana kuin moottorin jalusta, jotta öljy pääsee valumaan pois.4. Vaihda öljyn tyhjennysletku tulpan kiinnikkeeseen ja liu'uta jousipuristin takaisin paikalleen.5. Lisää öljyä ja vaihda öljykorkki/mittatikku. ÄLÄ TÄYTÄ LIIKAA.6. Hävitä käytetty öljy hyväksytyssä jätehuoltolaitoksessa.83

Varastointi Generaattori on käynnistettävä vähintään kerran 14 päivässä ja annettava käydä vähintään 20 minuutin ajan. Noudata näitä ohjeita pidempään varastoitaessa.Generaattorin varastointi1. Lisää oikeaa polttoainetta säiliöön.2. Varmista, että kaikki laitteet on irrotettu generaattorista.3. Käytä generaattoria muutama minuutti, jotta käsitelty polttoaine ehtii kiertää polttoainejärjestelmän ja kaasuttimen läpi.4. Käännä polttoaineventtiili OFF-asentoon.5. Anna generaattorin käydä, kunnes polttoaineen puute on pysäyttänyt moottorin. Tämä kestää yleensä muutaman minuutin.6. Generaattorin täytyy jäähtyä täysin ennen puhdistamista ja varastointia.7. Irrota sytytystulpan korkki ja vedä sitten narun kahvaa 3 kertaa tyhjentääksesi bensiinin kaasuttimen suuttimista.8. Vaihda moottoriöljy.9. Irrota sytytystulppa ja kaada noin ruokalusikallinen öljyä sylinteriin. Kierrä moottoria hitaasti öljyn jakamiseksi tasaisesti ja sylinterin voitelemiseksi.10. Kiinnitä sytytystulppa takaisin.11. Säilytä laitetta puhtaassa, kuivassa paikassa, joka ei ole suorassa auringonvalossa. Generaattorin huolto Varmista, että generaattori pysyy puhtaana ja että sitä varastoidaan oikein. Käytä laitetta vain tasaisella alustalla puhtaassa ja kuivassa käyttöympäristössä. ÄLÄ altista laitetta ääriolosuhteille, liialliselle pölylle, lialle, kosteudelle tai syövyttäville höyryille.Puhdista generaattorin ulkopinnat kostealla liinalla.Poista lika ja öljy pehmeällä harjalla.Puhdista lika ja roskat generaattorista kompressorilla (25 PSI). Tarkasta kaikki tuuletusaukot ja jäähdytysaukot varmistaaksesi, että ne ovat puhtaat ja esteettömät.ÄLÄ käytä puutarhaletkua generaattorin puhdistamiseen.Vesi voi päästä generaattoriin jäähdytysaukkojen kautta ja vaurioittaa generaattorin käämejä. NOUDATA VAROVAISUUTTA Etäohjaimen akku Akun irrottaminen1. Poista akkupaneelin suoja.2. Poista suojakotelo akun mustasta miinusjohdosta.3. Irrota musta / miinusjohto akun mustasta / miinusnavasta ja säilytä kantaruuvi ja mutteri.4. Toista vaiheet 1-2 punaisen/plusjohdon kohdalla.5. Säilytä akkua viileässä, kuivassa paikassa.Kelluva laturi ylläpitää akun tilaa pitkiä varastointiaikoja. HUOMIO – Osta aina oikean kokoinen ja oikean luokan akku, joka sopii parhaiten aiottuun käyttöön. – Puhdista akun ja laitteen kontaktit ennen akun asentamista. – Poista akut laitteista, joita ei käytetä pitkään aikaan. – Irrota akut, jos ne ovat tyhjät tai jos tuotetta ei ole tarkoitus käyttää pitkään aikaan. HUOMIO Akun lataaminenAkulla varustetun generaattorin kohdalla sähkökäynnistyksessä on noudatettava akkujen asianmukaista huolto- ja varastointiohjeita. Automaattista akkulaturia (ei sisälly toimitukseen), jossa on automaattinen latausominaisuus, tulisi käyttää akun lataamiseen. Suurin latausnopeus ei saa ylittää 1,5 ampeeria. Noudata akkulaturin mukana toimitettuja ohjeita. Akku on ladattava täyteen vähintään kerran kuukaudessa.Generaattorin pakokaasu sisältää hajutonta ja väritöntä hiilimonoksidikaasua.Seuraavia varotoimenpiteitä on noudatettava, jotta vältetään etäkäynnistysgeneraattorin vahingossa tapahtuva käynnistyminen varastoinnin aikana: – Kun varastoit generaattoria lyhyemmän ajan varmista, että virta-avain, polttoaineventtiili ja akkukytkin ovat OFF-asennossa. – Kun varastoit generaattoria pidemmän ajan varmista, että virta-avain, polttoaineventtiili ja akkukytkin ovat OFF-asennossa ja että akkukaapelit on irrotettu akusta. VAARA Generaattorin huolto, jatkoa84 VIANMÄÄRITyS Ongelma Syy Ratkaisu Generaattori ei käynnisty Ei polttoainetta Lisää polttoainetta Viallinen sytytystulppa Vaihda sytytystulppa Laitetta on ladattu käynnistyksen aikana Poista laitteen kuormitus Generaattori ei käynnisty. Generaattori käynnistyy, mutta käy karkeasti. Öljyn määrä alhainen Täytä kampikammio oikeaan tasoon Sijoita generaattori tasaiselle alustalle Rikastin on väärässä asennossa Säädä rikastinta Sytytystulpan johdin löysällä Kiinnitä johdin sytytystulppaan Generaattori ei käynnisty etänä Etäohjaimen akku on tyhjä Vaihda etäohjaimen akku Generaattorin akku on tyhjä Lataa generaattorin akku Akkukytkin on OFF-asennossa Käännä akkukytkin ON-asentoon. Generaattori ei käynnisty sähköisesti Generaattorin akku on tyhjä Lataa generaattorin akku Akkukytkin on OFF-asennossa Käännä akkukytkin ON-asentoon. Generaattori sammuu kesken käytön Polttoaine lopussa Täytä polttoainesäiliö Öljyn määrä alhainen Täytä kampikammio oikeaan tasoon. Sijoita generaattori tasaiselle alustalle Generaattori ei pysty toimittamaan tarpeeksi virtaa tai ylikuumenee Generaattori on ylikuormittunut Tarkista kuorma ja säädä. Lue “Virranhallinta” Ilmankierto ei riitä Tarkista ilmankierron esteet. Siirrä hyvin tuuletettuun tilaan Ei vaihtovirtasyöttöä Kaapeli on väärin kytketty Tarkista kaikki liitännät Liitetty laite on viallinen Vaihda viallinen laite Vikavirtasuoja on avoinna Kuittaa vikavirtasuoja Johdotus löysällä Tarkista ja kiristä johtoliitokset Muu Ota yhteys tukeen Toistuva vikavirtasuojan laukeaminen Ylikuorma Tarkista kuorma ja säädä. Lue “Virranhallinta” Vialliset johdot tai laite Tarkista vaurioiden, paljaiden tai kuluneiden johtojen varalta. Vaihda viallinen laite85

Langaton (etä)ohjain Tämä generaattori on varustettu langattomalla kaukosäätimellä käynnistystä ja pysäyttämistä varten. Järjestelmä koostuu neljästä (4) pääkomponentista:

• Vastaanottomoduuli (RCM)

• Langaton (etä)ohjain

• Akkukytkin (painike)

• Virtakytkin (painike) Sekä virta- että akkukytkin on kytkettävä päälle, jotta kaukosäätimen toiminnot toimivat. Käynnistä generaattori painamalla kerran Start-painiketta. Moottori yrittää käynnistyä kuusi kertaa. RCM kytkee automaattirikastimen päälle. Jos generaattori ei käynnisty, ota yhteys paikalliseen jälleenmyyjään. Pysäytä generaattori painamalla kerran Stop-painiketta. Etäohjaimen tehotoiminto Jos virtakytkin (painike) jätetään päälle, akku voi tyhjentyä kokonaan. Akun tyhjenemisen estämiseksi käännä sekä virta- että akkukytkin OFF-asentoon. Virtapaneelin kuormituksen hallinta Käynnistäessäsi generaattoria kaukosäätimellä huomioi15 sekunnin viive ennen kuin virtapaneeli on toiminnassa. Kun käytät kaukosäädintä generaattorin pysäyttämiseen, virtapaneeli sammuu heti, ja moottori seuraa 5 sekuntia myöhemmin. On/off -jänniteviive käynnistyksen ja sammutuksen yhteydessä tapahtuu vain kaukosäädintä käytettäessä. Käytettäessä joko sähkökäynnistyspainiketta tai vetokäynnistystä käyttäjän on varmistettava, että kaikki sähkökuormat (laitteet) sammutetaan käynnistyksen ajaksi. Muutoin generaattori tai siihen liittyvät laitteet voivat vaurioitua.86

SÄÄTIMET JA OMINAISUUDET

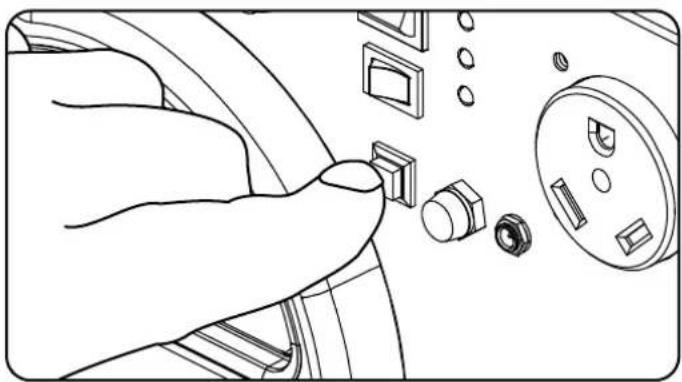

Langaton asetuspainike Langaton asetuspainike on ominaisuus, jonka avulla käyttäjä voi synkronoida kaukosäätimet generaattoriin. Voit asettaa kaksi kaukosäädintä tai nollata kaukosäätimen generaattorilla. Voit nollata kaukosäätimen tai synkronoida kaksi kaukosäädintä seuraavasti:

1. Käännä virta-avain ON-asentoon.

2. Käännä akkukytkin ON-asentoon.

3. Paina ja pidä langatonta asetuspainiketta punaisen

valon vieressä (etupaneelissa) noin kolmen sekunnin ajan; punainen valo syttyy.

4. Paina kaukosäätimen STOP-painiketta ja vapauta

se. Punainen valo vilkkuu kerran etäohjelman poistamiseksi.

5. Paina ja vapauta START-painike. Punainen valo

vilkkuu kerran etäohjelmointia varten.

6. Pidä ohjelmointipainiketta painettuna noin kolme

sekuntia, kunnes punainen valo sammuu.

7. Testaa Start & Stop-ominaisuudet
