BEDIENUNGSANLEITUNG 73001i-E Champion

Trådlös inställningsknapp Den trådlösa inställningsknappen är en funktion som låter användaren synka fjärrkontroller med generatorn. Man kan ansluta upp till två fjärrkontroller eller återställa en fjärrkontroll med generatorn. För att återställa en fjärrkontroll eller synka två fjärrkontroller, följ följande steg: 1. Vrid tändningen till läge ”ON”. 2. Vrid batteriomkopplaren till läge ”ON”.3. Tryck ner och håll knappen för trådlös inställning intill den röda lampan (på frampanelen) för ca. tresekunder. Den röda lampan tänds.4. Tryck in och släpp upp ”STOP”-knappen på fjärrkontrollen. Den röda lampan blinkar en gång föratt radera fjärrprogrammet.5. Tryck in och släpp upp ”START”-knappen. Den röda lampan blinkar en gång för att programmera fjärrkontrollen.6. Tryck in och håll knappen för programmering i ca. tre sekunder tills den röda lampan slocknar.7. Testa start- och stoppfunktionerEndast två fjärrkontroller kan vara synkade med varje generator åt gången. NOTE Att byta ut fjärrkontrollens batteri behöver inte kräva någon återställning av fjärrkontrollen. NOTE Parallell användning Två (2) Champion-generatorer kan användas parallellt för att öka den totala mängden ström. Ett Champion-parallellpaket (extra utrustning) krävs för parallell användning. För tillgänglighet av parallellpaket, besök www.championpowerequipment.euDetaljerade instruktioner för installation av parallellpaket och gradering på de anslutna generatorerna finns iparallellpaketets ägarmanual och bruksanvisning. SV38 Champion Power Equipment Support Modellnummer Seriennummer Kaufdatum Kaufort Für die Ölsorte siehe Abschnitt “Motoröl hinzufügen”. Für die Kraftstoffart siehe Abschnitt “Kraftstoff hinzufügen”. Notieren Sie sich die Modell- und Seriennummern sowie Datum und Ort des Kaufs zur späteren Verwendung. Halten Sie diese Informationen bei der Bestellung von Teilen und bei technischen und/ oder Garantieanfragen bereit. Einführung Herzlichen Glückwunsch zum Kauf Ihres Stromerzeugers. Bitte und pflegen Sie korrekt. Mobiler Stromerzeuger Dieses Gerät ist ein benzinbetriebener Wechselstromgenerator, der zur Stromversorgung verwendet wird. Zubehör CPE produziert und liefert eine Reihe von Zubehörteilen. Weitere Informationen erhalten Sie beim lokalen Händler. Diese Broschüre Wir behalten uns das Recht vor, das Produkt und dieses Handbuch ohne vorherige Ankündigung zu ändern, zu modifizieren oder zu verbessern. EINLEITUNG39 Bitte machen Sie sich mit den folgenden Symbolen vertraut. Das Sicherheitssymbol und die Schlüsselwörter sind Sicherheitshinweise. Befolgen Sie alle Sicherheitshinweise, um Unfälle und/ oder Verletzungen zu vermeiden. VORSICHT weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu leichten oder mittleren Verletzungen führen kann. VORSICHT VORSICHT, die ohne das Sicherheitswarnsymbol verwendet wird, weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu Sachschäden führen kann. VORSICHT GEFAHR weist auf eine unmittelbar drohenden Gefahr hin, die, wenn sie nicht vermieden wird,zum Tod oder zu schweren Verletzungen führt. GEFAHR WARNUNG weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu Tod oder schweren Verletzungen führen kann. WARNUNG Wenn Sie Fragen zu Ihrem Generator haben, können wir Ihnen helfen. Bitte wenden Sie sich an Ihren Händler vor Ort. HINWEIS HANDBUCHKONVENTIONEN DE40 SICHERHEITSV ORSCHRIFTEN Das Abgas des Generators enthält Kohlenmonoxid, ein farbloses, geruchloses Giftgas. Das Einatmen von Kohlenmonoxid verursacht Übelkeit, Schwindel, Ohnmacht oder Tod. Wenn Sie sich schwindelig oder schwach fühlen, gehen Sie sofort an die frische Luft. Betreiben Sie den Generator im Freien nur in einem gut belüfteten Bereich. Betreiben Sie den Generator NICHT in einem Gebäude, einschließlich Garagen, Kellern und Schuppen, einem Gehäuse oder Abteil, einschließlich des Stauraums eines Wohnmobils. Lassen Sie KEINE Abgase durch Fenster, Türen, Lüftungsschlitze oder andere Öffnungen gelangen. GEFAHR CARBON MONOXID: Die Verwendung eines Generators in Innenräumen kann Sie in wenigen Minuten töten. GEFAHR Rotierende Teile können Hände, Füße, Haare, Kleidung und/oder Accessoires verwickeln. Dies kann zu einer traumatischen Amputation oder schweren Platzwunden führen Halten Sie Hände und Füße von rotierenden Teilen fern. Binden Sie lange Haare zusammen und entfernen Sie Schmuck. Betreiben Sie das Gerät mit installierten Schutzvorrichtungen. Tragen Sie KEINE lose sitzende Kleidung, baumelnde Kordeln oder Gegenstände, die sich verfangen könnten. GEFAHR Der Generator erzeugt eine starke Spannung. Berühren Sie KEINE blanken Drähte oder Buchsen. Verwenden Sie KEINE Stromkabel, die abgenutzt, beschädigt oder ausgefranst sind. Betreiben Sie den Generator NICHT bei nassem Wetter. Lassen Sie KEINE Kinder oder nicht qualifizierte Personen den Generator bedienen oder warten. Verwenden Sie einen Fehlerstromschutzschalter (FI) in Feuchträumen und Bereichen, die leitfähiges Material enthalten, wie z. B. Metallböden. Verwenden Sie zugelassene Transfer-Geräte, um den Generator ins Stromnetz integrieren. Informieren Sie Ihr Versorgungsunternehmen, bevor Sie den Generator an Ihr Stromnetz anschließen. GEFAHR Funken können zu Bränden oder Stromschlägen führen. Bei der Wartung des Generators: Ziehen Sie das Zündkerzenkabel ab und legen Sie es dort ab, wo es die Kerze nicht berühren kann. Überprüfen Sie NICHT bei gezogener Kerze auf Zündung. Verwenden Sie nur zugelassene Zündkerzenprüfgeräte. WARNUNG Laufende Motoren erzeugen Wärme. Bei Kontakt können schwere Verbrennungen auftreten. Brennbare Materialien können bei Kontakt Feuer fangen. Berühren Sie KEINE heißen Oberflächen. Vermeiden Sie den Kontakt mit heißen Abgasen. Lassen Sie das Gerät vor dem Berühren abkühlen. Halten Sie einen Abstand von 91,4 cm (3 ft.) auf allen Seiten ein, um eine ausreichende Kühlung zu gewährleisten. Halten Sie einen Abstand von mindestens 1,5m (5 ft.) zu brennbaren Materialien ein. WARNUNG Medizinische und lebenserhaltende Anwendungen. Rufen Sie im Notfall sofort den Notfalldienst an. Verwenden Sie dieses Produkt NIEMALS zur Stromversorgung von lebenserhaltenden Geräten oder lebenserhaltenden Geräten. Verwenden Sie dieses Produkt NIEMALS zur Stromversorgung von Medizinprodukten oder medizinischen Geräten. Informieren Sie sofort Ihren Stromversorger, wenn Sie oder jemand in Ihrem Haushalt auf elektrische Geräte zum Leben angewiesen ist. Informieren Sie sofort Ihren Stromversorger, wenn ein Stromausfall dazu führen würde, dass Sie oder jemand in Ihrem Haushalt einen medizinischen Notfall erleidet. WARNUNG Lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihren Generator in Betrieb nehmen. Die Nichtbeachtung der Anweisungen kann zu schweren Verletzungen oder zum Tod führen. Dieses Produkt enthält eine Knopfbatterie. Beim Verschlucken kann es innerhalb von nur 2 Stunden zu schweren Verletzungen oder zum Tod kommen. Sofort einen Arzt aufsuchen. WARNUNG WARNUNG Der Motorabgase aus diesem Produkt enthalten Chemikalien, von denen bekannt ist, dass sie schwerwiegende Gesundheitsprobleme und sogar den Tod verursachen. WARNUNG41 SICHERHEITSV ORSCHRIFTEN Der Betrieb dieses Geräts kann Funken erzeugen, die in der Umgebung von trockener Vegetation Brände auslösen können. WARNING Kraftstoff und Kraftstoffdämpfe sind leicht entzündlich und extrem explosiv. Eine unbeabsichtigte Inbetriebnahme kann zu schweren Verletzungen führen. Beim Hinzufügen oder Entfernen von Kraftstoff: Schalten Sie den Generator aus und lassen Sie ihn mindestens zwei Minuten abkühlen, bevor Sie den Tankdeckel entfernen. Lösen Sie die Kappe langsam, um den Druck im Tank abzubauen. Füllen oder entleeren Sie Kraftstoff nur im Freien in einem gut belüfteten Bereich. Füllen Sie KEIN Benzin direkt in den Generator an der Tankstelle. Verwenden Sie einen zugelassenen Behälter, um den Kraftstoff zum Generator zu transportieren.. Den Kraftstofftank NICHT überfüllen. Halten Sie den Kraftstoff immer fern von Funken, offenen Flammen, Kontrollleuchten, Hitze und anderen Zündquellen.. Zünden oder rauchen Sie keine Zigaretten. Beim Starten des Generators: Versuchen Sie NICHT, einen beschädigten Generator zu starten. Vergewissern Sie sich, dass Tankdeckel, Luftfilter, Zündkerze, Kraftstoffleitungen und Abgassystem ordnungsgemäß angebracht sind. Lassen Sie verschütteten Kraftstoff vollständig verdunsten, bevor Sie versuchen, den Motor zu starten. Achten Sie darauf, dass der Generator fest auf ebenem Boden steht. Beim Betrieb des Generators: Bewegen oder kippen Sie den Generator während des Betriebs NICHT. Den Generator NICHT kippen oder Kraftstoff oder Öl auslaufen lassen. Beim Transport oder Wartung des Generators: Vergewissern Sie sich, dass sich das Kraftstoffabsperrventil in der Aus-Stellung befindet und der Kraftstofftank leer ist. Ziehen Sie das Zündkerzenkabel ab.Bei der Lagerung des Generators: Lagern Sie das Gerät fernab von Funken, offenen Flammen, Kontrollleuchten, Hitze und anderen Zündquellen.Gegebenenfalls ist eine Funkensperre erforderlich. Der Betreiber sollte sich für Gesetze oder Vorschriften in Bezug auf Brandschutzanforderungen an die örtlichen Brandschutzbehörden wenden. DANGER Das schnelle Einziehen des Starterseils zieht Hand und Arm schneller zum Motor, als Sie loslassen können, was zu schweren Verletzungen führen kann. Beim Anlassen des Motors das Starterseil langsam ziehen, bis ein Widerstand spürbar ist, und dann schnell ziehen, um Rückschläge zu vermeiden. Starten oder stoppen Sie den Motor NICHT, wenn elektrische Geräte angeschlossen sind. WARNUNG Eine Überschreitung der Betriebskapazität des Generators kann den Generator und/oder die daran angeschlossenen elektrischen Geräte beschädigen. Überlasten Sie den Generator NICHT. Starten Sie den Generator und lassen Sie den Motor sich stabilisieren, bevor Sie elektrische Verbraucher anschließen. Schließen Sie die elektrischen Geräte in der Aus-Stellung an und schalten Sie sie dann zur Bedienung ein. Schalten Sie die elektrischen Geräte aus, bevor Sie den Generator stoppen. Manipulieren Sie NICHT die regulierte Geschwindigkeit. Nehmen Sie KEINE Modifikationen am Gerät vor. VORSICHT Unsachgemäße Behandlung oder Verwendung des Generators kann ihn beschädigen, seine Lebensdauer verkürzen und zum Erlöschen der Garantie führen. Verwenden Sie den Generator nur für den bestimmungsgemäßen Gebrauch. Betreiben Sie das Gerät nur auf ebenen Flächen. Setzen Sie den Generator NICHT übermäßiger Feuchtigkeit, Staub oder Schmutz aus. Lassen Sie kein Material die Kühlschlitze blockieren. Wenn sich angeschlossene Geräte überhitzen, schalten Sie sie aus und trennen Sie sie vom Generator. Verwenden Sie den Generator NICHT, wenn: – Elektrische Leistung verloren geht – Equipment Funken erzeugt, raucht oder brennt – Equipment übermäßig vibriert VORSICHT DE42 INBETRIEBNAHME Ihr Generator benötigt eine gewisse Montage. Dieses Gerät wird ab Werk ohne Öl ausgeliefert. Vor dem Betrieb muss er ordnungsgemäß mit Kraftstoff und Öl gewartet werden. Wenn Sie Fragen zur Montage Ihres Generators haben, wenden Sie sich bitte an Ihren Händler vor Ort. Bitte halten Sie Ihre Seriennummer und Modellnummer bereit. Entfernen Sie den Generator aus dem Versandkarton 1. Stellen Sie den Versandkarton auf eine feste, ebene Fläche. 2. Entfernen Sie alles aus dem Karton mit Ausnahme des Generators. 3. Entfernen Sie den Generator vorsichtig mit den Tragegriffen des Gerätes aus der Box. (es wird empfohlen, dass zwei Personen anheben) Anschluss der Batterie (Elektrostartmodelle) 1. Entfernen Sie mit einem Schraubendreher die beiden (2) Schrauben der Batteriefachabdeckung. 2. Nach dem Entfernen der Schrauben kann an der Gummizuglasche gezogen werden, um die Batteriefachabdeckung zu lösen und zu entfernen. (A) 3. Entfernen Sie die Batteriefachabdeckung. (A)4. Trennen Sie den Kabelbinder, der die Batteriekabel miteinander verbindet. 5. Lösen Sie mit einem Schraubendreher die Batterieschraube in der roten, positiven (+) Batterieklemme. 6. chließen Sie das rote, positive (+) Kabel mit der Schraube an den positiven (+) Pol der Batterie an. 7. Gummimantel über die Verbindung des Batteriekabels und der Batterieklemme ziehen. 8. Wiederholen Sie die Schritte 5-7 für das schwarze Batteriekabel negativen (-) und den schwarzen, negativen (-) Batterieanschluss. Anschließen des Batterieanschlusses (Fortsetzung). Wenn die Batteriekabel nach dem Entfernen der Batterie-Wartungsabdeckung nicht sichtbar sind, beachten Sie bitte, dass die Kabel außerhalb Ihres Sichtbereichs über der Batterie verstaut sein können HINWEIS43 INBETRIEBNAHME 1. Stellen Sie den Generator auf einen flachen, ebenen Untergrund.2. Lösen Sie die Abdeckungsschrauben und entfernen Siedie Wartungsabdeckung.3. Öleinfülldeckel/Messstab entfernen, um Öl hinzuzufügen.4. Öl nachfüllen und Öleinfülldeckel/Messstab wieder einsetzen. NICHT ÜBERFÜLLEN.5. Den Motorölstand täglich überprüfen und bei Bedarf nachfüllen.Full Synthetic 5W-30Degrees Celsiusº(Outside)(Outside)Degrees Fahrenheitº Motoröl hinzufügen Versuchen Sie NICHT, den Motor zu kurbeln oder zu starten, bevor er nicht ordnungsgemäß mit der empfohlenen Art und Menge an Öl gefüllt wurde. Schäden am Generator, die durch Nichtbeachtung dieser Anweisungen verursacht werden, führen zum Erlöschen der Garantie. VORSICHT Die empfohlene Ölsorte ist 10W-30 Automobilöl. HINWEIS Nach dem Einfüllen des Öls sollte eine Sichtkontrolle zeigen, dass das Öl ca. 1-2 Gewindegänge aus der Einfüllöffnung ausläuft. Wenn Sie den Ölmessstab zur Ölstandskontrolle verwenden, schrauben Sie den Ölmessstab während der Kontrolle NICHT ein. HINWEIS Überprüfen Sie das Öl regelmäßig während der Einlaufphase. Empfohlene Wartungsintervalle finden Sie im Abschnitt Wartung. HINWEIS Motoröl hinzufügen FortsetzungDer Motor ist mit einer Niedrig-Öl-Abschaltung ausgestattet und stoppt, wenn der Ölstand im Kurbelgehäuse den Schwellenwert unterschreitet. VORSICHT Der Generatorrotor verfügt über ein abgedichtetes, vorgeschmiertes Kugellager, das während der gesamten Lebensdauer des Lagers keine zusätzliche Schmierung benötigt. HINWEIS Wir betrachten die ersten 5 Stunden der Betriebszeit als Einlaufzeit für das Gerät. Während der Einlaufzeit bleiben Sie bei oder unter 50% der Betriebsleistung und variieren Sie die Last gelegentlich, damit die Statorwicklungen heizen und kühlen können. Das Anpassen der Last führt auch dazu, dass sich die Motordrehzahl ändert und die Kolbenringe sich setzen können. Nach der 5-stündigen Einlaufzeit das Öl wechseln. HINWEIS Synthetisches Öl kann nach der anfänglichen Einarbeitungszeit von 5 Stunden verwendet werden. Die Verwendung von synthetischem Öl verlängert nicht das empfohlene Ölwechselintervall. HINWEIS Das Wetter wird sich auf das Motoröl und dieMotorleistung auswirken. Ändern Sie die Art desverwendeten Motoröls je nach Wetterlageentsprechend den Anforderungen des Motors. HINWEIS DE44 Kraftstoff hinzufügen 1. Verwenden Sie sauberen, frischen, regelmäßigen bleifreien Kraftstoff mit einem Oktanzahl von mindestens 85 und einem Ethanolgehalt von weniger als 10 Vol.-%. 2. Mischen Sie KEIN Öl mit Kraftstoff. 3. Reinigen Sie den Bereich um den Tankdeckel. 4. Entfernen Sie den Tankdeckel. 5. Geben Sie den Kraftstoff langsam in den Tank. NICHT ÜBERFÜLLEN. Der Kraftstoff kann sich nach dem Befüllen ausdehnen. Ein Minimum von 1/4 Zoll. (6,4 mm) des im Tank verbleibenden Raums für die Kraftstoffausdehnung wird benötigt, mehr als 1/4 Zoll.(6,4 mm) wird empfohlen. Bei Überfüllung kann Kraftstoff durch Expansion aus dem Tank gedrückt werden und den stabilen Betriebszustand des Produkts beeinträchtigen. Beim Befüllen des Tanks wird empfohlen, genügend Platz für die Ausdehnung des Kraftstoffs zu lassen.6. Schrauben Sie den Tankdeckel wieder auf und wischen Sie ggf. verschütteten Kraftstoff ab. Kraftstoff hinzufügen (Fortsetzung) Verwenden Sie bleifreies Normalbenzin mit einer Oktanzahl von mindestens 85.Mischen Sie kein Öl und Benzin. Füllen Sie den Tank auf ca. 1/4 Zoll. (6,4 mm) unter der Oberseite des Tanks, um eine Kraftstoffausdehnung zu ermöglichen. Pumpen Sie KEIN Benzin direkt in den Generator an der Tankstelle. Verwenden Sie einen zugelassenen Behälter, um den Kraftstoff zum Generator zu transportieren. Füllen Sie den Kraftstofftank NICHT im Innenbereich. Den Kraftstofftank NICHT füllen, wenn der Motor läuft oder heiß ist. Den Kraftstofftank NICHT überfüllen. Beim Befüllen des Kraftstofftanks KEINE Zigaretten anzünden oder rauchen. VORSICHT Wenn Sie den Kraftstoff zu schnell durch das Kraftstoffsieb gießen, kann es beim Befüllen zu einem Rückschlag in Richtung des Bedieners kommen.. WARNUNG Unsere Motoren funktionieren gut mit 10%oder weniger Ethanolmischkraftstoffen. Bei derVerwendung von Mischbrennstoffen gibt eseinige Besonderheiten zu beachten:: – EEthanol-Benzin-Gemische können mehr Wasser aufnehmen als Benzin allein. – Diese Mischungen können sich schließlich trennen und Wasser oder einen wässrigen Schmiere im Tank, Kraftstoffventil und Vergaser zurücklassen. – Bei schwerkraftgespeisten Kraftstoffzuführungen kann dieser gefährdete Kraftstoff in den Vergaser gesaugt werden und zu Schäden am Motor und/oder möglichen Gefahren führen. – Es gibt nur wenige Anbieter von Kraftstoffstabilisatoren, die für den Einsatz mit Ethanolmischkraftstoffen entwickelt wurden. – Jegliche Schäden oder Gefahren, die durch die Verwendung von unsachgemäßem Kraftstoff, unsachgemäß gelagertem Kraftstoff und/oder anderen Materialien verursacht werden.oder falsch formulierte Stabilisatoren, fallen nicht unter die Herstellergarantie. Es ist ratsam, die Kraftstoffzufuhr immerabzuschalten, den Motor auf Kraftstoffmangeleinzustellen und den Tank zu entleeren, wenn dasGerät länger als 30 Tage nicht benutzt wird. HINWEIS INBETRIEBNAHME Erdung Ihr Generator muss ordnungsgemäß an eine geeignete Erdung angeschlossen sein, um einen elektrischen Schlag zu vermeiden.Eine Erdungsklemme, die mit dem Rahmen des Generators verbunden ist, ist auf dem Fronpanel vorgesehen. Für die Fernerdung verbinden Sie einen Kupferdraht mit einer Länge von schwerem Durchmesser (mindestens 12 AWG) zwischen dem Generator- Masseanschluss und einer in die Erde eingetriebenen Kupferstange. Wir empfehlen dringend, dass Sie sich an einen qualifizierten Elektriker wenden, um die Einhaltung der örtlichen Vorschriften zu gewährleisten.Eine unzureichende Erdung des Generators kann zu einem elektrischen Schlag führen. WARNUNG45 BETRIEB Erdung Die Masse des Generatorsystems verbindet den Rahmen mit den Erdungsklemmen auf dem Bedienpanel. – Der Generator (Statorwicklung) ist vom Rahmen und vom Erdungsstift der AC-Buchse isoliert. – Elektrische Verbraucher, die eine geerdete Steckdosen- Stiftverbindung erfordern, funktionieren nicht, wenn der Steckdosen-Massstift nicht funktionsfähig ist, es sei denn, der Nullleiter ist mit dem Rahmen verbunden. Kabelloser Fernstart (optionale Funktion) Der drahtlose Fernstart ist nur innerhalb von 80 Fuß vom Generator möglich. (Das drahtlose Signal kann nicht durch einige feste Objekte hindurchgehen.) Versuchen Sie nicht, die Vergaserdrossel einzustellen. Die Fernbedienung und das elektrische System schließen und öffnen die Drosselklappe automatisch.1. Stellen Sie sicher, dass sich der Generator auf einem flachen, ebenen Untergrund befindet. 2. Schalten Sie alle an den Generator angeschlossenen elektrischen Verbraucher aus. Starten oder stoppen Sie den Generator niemals bei eingeschalteten elektrischen Geräten. 3. Drehen Sie das Kraftstoffventil in die Position “ON”. 4. Drücken Sie den Batterieschalter auf “EIN”. 5. Drücken Sie den Zündschalter auf “EIN”. 6. KABELLOSER FERNSTART: Drücken und lassen Sie die Taste “START” auf der Fernbedienung los. Halten Sie die Taste NICHT gedrückt, sondern drücken Sie die Taste nur einmal. Der Motor versucht, sechsmal zu starten. 7. Wenn der Generator nicht startet, überprüfen Sie den Batteriezustand und die Kabelverbindungen. Standort des Generators Betreiben Sie den Generator niemals in einem Gebäude! (Siehe Abschnitt Sicherheitshinweise). In einigen Bereichen müssen Generatoren beim örtlichen Versorgungsunternehmen registriert werden. Generatoren, die auf Baustellen eingesetzt werden, können den örtlichen Vorschriften und Vorschriften unterliegen. Das Gerät auf einem flachen, ebenen Untergrund aufstellen. Der Generator muss einen Mindestabstand von 1,5 m (5 ft) zu allen brennbaren Materialien aufweisen. Darüber hinaus müssen sie auf allen Seiten einen Freiraum von mindestens 91,4 cm (3 ft) gewährleisten, um eine ausreichende Kühlung, Wartung und Instandhaltung zu ermöglichen. Generatoren sollten niemals an einem Ort gestartet oder betrieben werden, der eine ausreichende Kühlung des Generators und/oder des Auspuffs nicht zulässt. Lassen Sie die Generatoren vor der Lagerung oder dem Transport abkühlen. Stellen Sie den Generator nicht in der Nähe von Lüftungsschlitzen oder Einlässen auf. Bei der Aufstellung des Generators sind Wind- und Luftströme sorgfältig zu berücksichtigen.Bei Nichtbeachtung der entsprechenden Sicherheitsvorkehrungen kann die Herstellergarantie erlöschen.Betreiben oder lagern Sie den Generator nicht bei Regen, Schnee oder Nässe.Die Verwendung eines Generators oder eines elektrischen Geräts bei nassen Bedingungen, wie Regen oder Schnee, oder in der Nähe eines Beckens oder einer Sprinkleranlage, oder wenn Ihre Hände nass sind, kann zu einem Stromschlag führen. WARNUNG WARNUNG Während des Betriebs werden der Schalldämpfer und die entstehenden Abgase heiß. Werden keine ausreichenden Kühl- und Atemräume zur Verfügung gestellt, oder ist der Generator blockiert oder eingedämmt, können sich die Temperaturen stark erwärmen und zu Bränden führen.Die mitgelieferte 12V 7AH-Batterie lädt sich bei laufendem Motor wieder auf, aber es wird auch empfohlen, die Batterie mindestens einmal im Monat vollständig aufzuladen. HINWEIS Wenn sich der Batterieschalter in der Position “ON” befindet, leuchtet der Schalter auf, wenn die Batterie eine Ladung abgibt. Wenn der Schalter in der Position “ON” nicht leuchtet, überprüfen Sie, ob der Batterieanschluss in Ordnung ist. HINWEIS DE46 Elektrischer (optional) und Rückstoßstart

1. Vergewissern Sie sich, dass sich der Generator auf einer

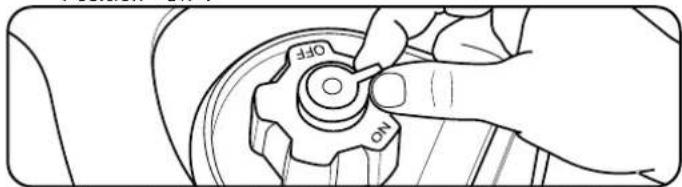

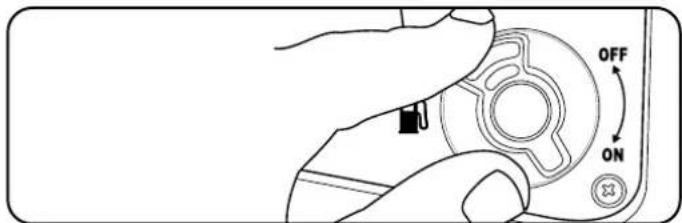

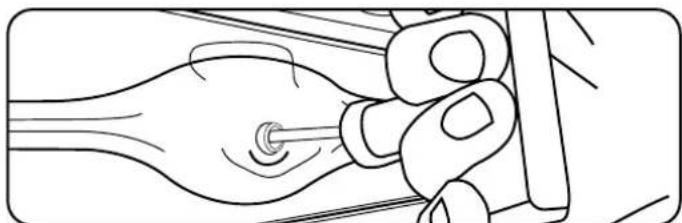

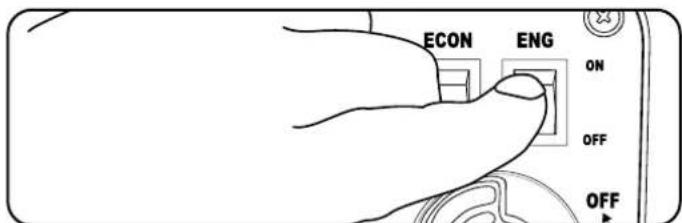

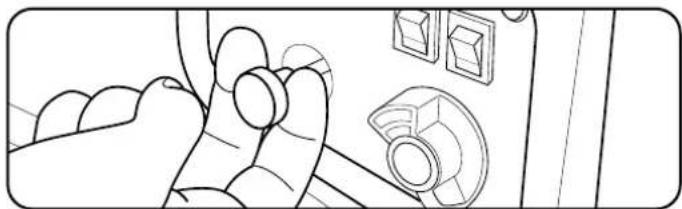

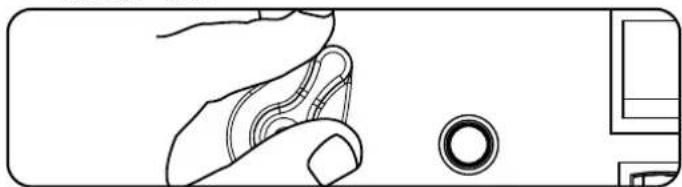

flachen, ebenen Fläche befindet.2. Trennen Sie alle elektrischen Verbraucher vom Generator. Starten oder stoppen Sie den Generator niemals, wenn elektrische Geräte angeschlossen oder eingeschaltet sind.3. Drehen Sie den Entlüftungshebel des Tankdeckels in die Position “On”. Seilzug Start - Alternatives Modell 1. Vergewissern Sie sich, dass sich der Generator auf einer ebenen, ebenen Fläche befindet.2. Trennen Sie alle elektrischen Verbraucher vom Generator. Starten oder stoppen Sie den Generator niemals, wenn elektrische Geräte angeschlossen oder eingeschaltet sind.3. Drehen Sie den Entlüftungshebel des Tankdeckels in die Position “On”.4. Drehen Sie den Batterieschalter in die Position “On”.4. Drehen Sie das Kraftstoffventil in die Position “Ein”.5. Drücken Sie die Choke-Taste in die Position “Choke”.5. Ziehen Sie den Chokehebel heraus, wenn Sie den Generator starten.

6. Drehen Sie den Zündschalter in die Position “On”. 6. Drehen Sie den Zündschalter in die Position “On”.

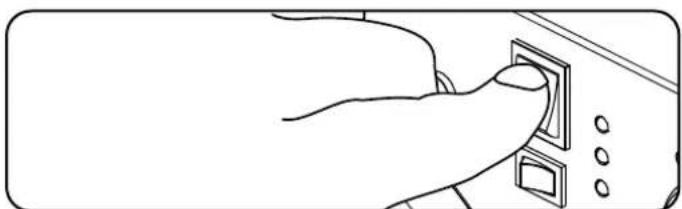

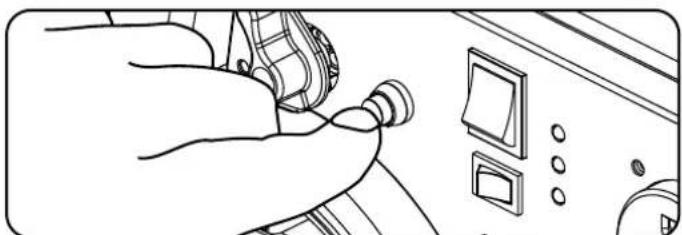

BETRIEB 7. ELEKTRISCHER START: Drücken und halten Sie den Zündschalter in die Position “START”. Lassen Sie sie los, wenn der Motor anfängt, sich zu drehen. Wenn der Motor innerhalb von fünf Sekunden nicht startet, lassen Sie den Schalter los und warten Sie mindestens zehn Sekunden, bevor Sie versuchen, den Motor erneut zu starten. 8. Seilzugstart: Ziehen Sie das Starterseil langsam, bis ein Widerstand spürbar ist, und ziehen Sie dann schnell. 9. Wenn sich der Motor erwärmt, drücken Sie den Choke-Knopf in die Position “Run”.7. Ziehen Sie das Starterseil langsam bis zum spürbaren Widerstand und ziehen Sie dann schnell.8. Wenn sich der Motor erwärmt, drücken Sie den Choke-Knopf in die Position “Run”. Halten Sie die Choke in der Position “Choke” nur für 1 Zug des Seilzugstarters. Nach dem ersten Zug schieben Sie die Choke für die nächsten drei Züge des Seilzugstarters ein. Zu viel Choke führt zu Zündkerzenverschmutzung / Motorüberflutung aufgrund des Fehlens von Zuluft. Dadurch wird der Motor nicht gestartet. HINWEIS Wenn der Motor startet, aber nicht weiterläuft, stellen Sie sicher, dass sich der Generator auf einer ebenen, ebenen Fläche befindet. Der Motor ist mit einem Ölmangel-Sensor ausgestattet, der verhindert, dass der Motor läuft, wenn der Ölstand einen kritischen Schwellenwert unterschreitet.. HINWEIS47 Economy-Steuerschalter Die Verwendung des Economy-Steuerschalters minimiert den Kraftstoffverbrauch und die Geräuschentwicklung, wenn der Generator nicht unter Volllast betrieben wird. Wenn der Economy-Schalter ausgeschaltet ist, läuft der Generator mit normaler Geschwindigkeit kontinuierlich.Wenn die Batterie leer ist oder nicht in der Lage ist, genügend Strom für die Versorgung der Drucktastendrossel zu erzeugen, kann die Drossel selbst manuell betätigt werden, um den Motor zu starten. Um den Stromerzeuger manuell zu drosseln und zu starten, führen Sie diese Schritte aus:1. Lösen Sie die Schrauben und entfernen Sie die Wartungsabdeckung. (A)Manueller Choke-Start Fortsetzungnur für den 73001i-P. BETRIEB Manueller Choke-Start 2. Suchen Sie den manuellen Chokehebel. (B)3. Drehen Sie den Chokehebel in die Position “Choke” (rechts). (B)4. Drehen Sie das Kraftstoffventil in die Position “ON”. 5. Schalten Sie den Motorschalter auf die Position “ON”. 6. Ziehen Sie am Seilzug, bis ein Widerstand spürbar wird, und ziehen Sie dann schnell. 7. Wenn der Motor anfängt, sich zu drehen, bewegen Sie den Chokehebel in die Position “RUN” (links).

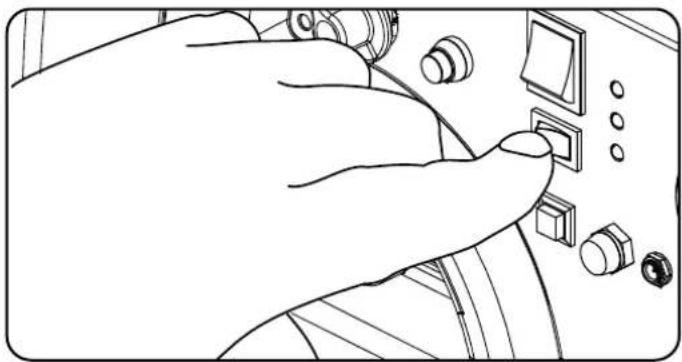

Halten Sie die Choke in der Position “Choke” nur für 1 Zug des Seilzugstarters. Nach dem ersten Zug schieben Sie die Choke für die nächsten drei Züge des Seilzugstarters ein. Zu viel Choke führt zu Zündkerzenverschmutzung / Motorüberflutung aufgrund des Fehlens von Zuluft. Dadurch wird der Motor nicht gestartet. HINWEIS Für Zeiten mit hoher elektrischer Last oder kurzzeitigen Schwankungen sollte der Economy- Steuerschalter ausgeschaltet werden. WARNUNG DE48 BETRIEB Anschließen von elektrischen Verbrauchern

1. Lassen Sie den Motor nach dem Start für einige

Minuten stabilisieren und erwärmen.

2. Stecken Sie die gewünschten, einphasigen 230V

50Hz Verbraucher ein und schalten Sie sie ein. – Schließen Sie KEINE 3-phasigen Lasten an den Generator an. – Schließen Sie KEINE 60 Hz Lasten an den Generator an – Den Generator NICHT überlasten. Platzieren Sie ein Gerät während des Ladevorgangs nicht auf der Abgasseite des Generators. Extreme Hitze, die durch Abgase verursacht wird, kann das Gerät beschädigen und eine potenzielle Brandgefahr darstellen. WARNUNG Betreiben Sie ein Gerät nicht, während es an die 12V DC-Steckdose angeschlossen ist. Längere Einwirkung von Motorabgasen kann zu schweren Verletzungen oder zum Tod führen. WARNUNG 12V DC Steckdose Die 12V DC-Steckdose kann mit dem mitgelieferten Ladekabel und dem USB-Ladegerät und anderen handelsüblichen 12V DC Automotive-Steckern verwendet werden. Der DC-Ausgang ist ungeregelt und kann einige Produkte beschädigen. Vergewissern Sie sich, dass Ihr Zubehör-Eingangsspannungsbereich mindestens 12- 24V DC beträgt. Wenn Sie die DCSteckdose verwenden, stellen Sie den Economy-Modus- Schalter auf die Position “OFF”. Der Anschluss eines Generators an die Stromleitungen Ihres Energieversorgungsunternehmens oder an eine andere Stromquelle kann rechtswidrig sein. Hinzu kommt, dass bei unsachgemäßer Anwendung der Generator sowie angeschlossene Geräte beschädigt werden können. Des Weiteren kann dies zu schweren Verletzungen oder sogar zum Tod für Sie oder einen Elektriker führen, der an nahegelegenen Stromleitungen arbeitet. Wenn Sie planen, einen tragbaren Stromerzeuger während eines Stromausfalls zu betreiben, benachrichtigen Sie bitte sofort Ihr Energieversorgungsunternehmen und denken Sie daran, Ihre Geräte direkt an den Generator anzuschließen. Schließen Sie den Generator nicht an eine Steckdose in Ihrem Haus an. Auf diese Weise könnte eine Verbindung zum Energieversorger hergestellt werden. Sie sind dafür verantwortlich, dass der Strom Ihres Generators nicht in die Stromleitungen der Elektrizitätswerke zurückgespeist wird. Wenn der Generator an eine gebäudetechnische Anlage angeschlossen wird, wenden Sie sich an Ihr örtliches Versorgungsunternehmen oder einen qualifizierten Elektriker. Die Anschlüsse müssen die Generatorleistung von der Netzleistung trennen und alle geltenden Gesetze und Vorschriften einhalten. HINWEIS Abstellen des Motors

1. Schalten Sie alle elektrischen Verbraucher aus und

ziehen Sie den Netzstecker. Starten oder stoppen Sie den Generator niemals, wenn elektrische Geräte angeschlossen oder eingeschaltet sind.

2. Lassen Sie den Generator einige Minuten im

Leerlauf laufen, um die Innentemperaturen von Motor und Generator zu stabilisieren.

3. Drehen Sie das Kraftstoffventil in die Position

4. Lassen Sie den Motor laufen, bis der

Kraftstoffmangel den Motor gestoppt hat. Dies dauert in der Regel einige Minuten.

5. Drehen Sie den Zündschalter in die Position “OFF”.

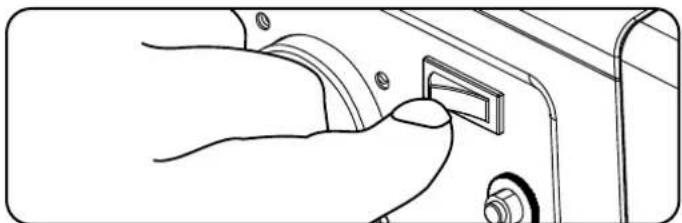

6. Drehen Sie (wenn vorhanden) den Batterieschalter

auf die Position “OFF”. Wichtig: Stellen Sie immer sicher, dass sich das Kraftstoffventil, der Zündschalter und der Batterieschalter in der Position “AUS” befinden, wenn der Motor nicht in Betrieb ist. Wenn der Motor für einen Zeitraum von zwei (2) Wochen oder länger nicht benutzt wird, lesen Sie bitte im Abschnitt Lagerung nach, wie Sie den Motor und den Kraftstoff ordnungsgemäß lagern können. HINWEIS Wenn der Generator über eine Batterie verfügt, drehen Sie den Batterieschalter immer auf die Position “AUS”, wenn das Gerät nicht verwendet wird, da dies die Entleerung der Batterie verhindert. Befolgen Sie die Wartungs- und Lagerungsanweisungen für den Generator und die Batterie, wenn das Gerät für einen Zeitraum von 2 Wochen oder länger nicht benutzt wird. HINWEIS49 BETRIEB Der Betrieb mit dem alternativen Vergaser in Höhenlagen, die unter der empfohlenen Mindesthöhe liegen, kann den Motor beschädigen. Für den Betrieb in niedrigeren Höhen muss der Standard Vergaser verwendet werden. Der Betrieb des Motors mit der falschen Motorkonfiguration in einer bestimmten Höhe kann seine Emissionen erhöhen und die Kraftstoffeffizienz und -leistung verringern. WARNUNG Generator nicht überlasten KapazitätBefolgen Sie diese einfachen Schritte, um die fürIhre Zwecke erforderlichen Lauf- und Startwerte zuberechnen. 1. Wählen Sie die elektrischen Geräte aus, die Sie gleichzeitig betreiben möchten.2. Addieren Sie die Laufleistung in Watt dieser Geräte. Diese Wattleistung wird benötigt um die Verbraucher am laufen zu halten. 3. Identifizieren Sie die höchste Anlaufleistung aller in Schritt 1 genannten Geräte. Fügen Sie diese Zahl zu der in Schritt 2 berechneten Summe hinzu. Die Spitzenleistung ist der zusätzliche Leistungsschub, der benötigt wird, um einige elektrisch betriebene Geräte zu starten. Wenn Sie die unter “Power Management” aufgeführten Schritte ausführen, wird sichergestellt, dass jeweils nur ein Gerät gestartet wird.Energie ManagementVerwenden Sie die folgende Formel, um Spannung undStromstärke in Watt umzuwandeln:Volt x Ampere = WattUm die Lebensdauer Ihres Generators und derangeschlossenen Geräte zu verlängern, führen Siediese Schritte aus, um elektrische Verbraucherhinzuzufügen:1. Starten Sie den Generator ohne angeschlossene elektrische Last. 2. Lassen Sie den Motor einige Minuten laufen, um sich zu stabilisieren. 3. Schließen Sie den Verbraucher mit der höchsten elektrischen Last zuerst an. 4. Lassen Sie den Motor stabilisieren. 5. Schließen Sie den nächsten Verbraucher an 6. Lassen Sie den Motor stabilisieren. 7. Wiederholen Sie die Schritte 5-6 für jede weiteren Verbraucher.Überschreiten Sie niemals die angegebene Kapazität, wenn Sie dem Generator Lasten hinzufügen. HINWEIS Überlastbetrieb Die Überlastanzeige leuchtet auf, wenn die Nennlast überschritten wird. Wenn die maximale Last erreicht ist, blinkt die LED und unterbricht die Stromversorgung zu den Steckdosen. Um die Leistung wiederherzustellen, schalten Sie den Motor ab, warten Sie, bis das Licht erlischt und starten Sie den Generator neu. Betrieb in großer Höhe Beachten Sie, dass der Motorwirkungsgrad bei Arbeiten in großer Höhe reduziert werden kann und die Abgasemissionen steigen. Andere Probleme in großer Höhe können erschwertes Starten, erhöhter Kraftstoffverbrauch und Verschmutzung der Zündkerze sein. Dies ist ein natürlicher Trend und kann durch die Motoreinstellung nicht verändert werden. Eine wichtige Nachricht über die Temperatur Ihr Champion Power Equipment Produkt ist für den Dauerbetrieb bei Umgebungstemperaturen bis zu 40°C (104°F) entwickelt und ausgelegt. Wenn Ihr Produkt benötigt wird, kann Ihr Produkt für kurze Zeit bei Temperaturen von -l5°C (5°F) bis 50°C (122°F) betrieben werden. Wenn das Produkt während der Lagerung Temperaturen außerhalb dieses Bereichs ausgesetzt ist, sollte es vor dem Betrieb wieder in diesen Bereich gebracht werden. In jedem Fall muss das Produkt immer im Freien, in einem gut belüfteten Bereich und fernab von Türen, Fenstern und anderen Lüftungsöffnungen betrieben werden. DE50 WARTUNG & LAGERUNG Motorwartung Um ein versehentliches Starten zu verhindern, entfernen und erden Sie das Zündkerzenkabel, bevor Sie eine Wartung durchführen. Wechseln Sie das Öl, wenn der Motor warm ist. Lesen Sie die Ölspezifikation, um die richtige Ölsorte für Ihre Betriebsumgebung auszuwählen.1. Öleinfülldeckel/Messstab entfernen. 2. Schieben Sie mit einer Zange die Federklemme über den Ölablassschlauch und ziehen Sie den Schlauch von der Steckerhalterung. 3. Richten Sie den Schlauch in eine Auffangwanne und lassen Sie das Öl vollständig ablaufen. Hinweis: Das Schlauchende muss niedriger als der Motorfuß sein, damit das Öl abfließen kann. 4. Setzen Sie den Ölablassschlauch wieder auf die Steckerhalterung und schieben Sie die Federklammer wieder in Position. 5. Öl nachfüllen und Öleinfülldeckel/Messstab wieder einsetzen. NICHT ÜBERFÜLLEN. 6. Entsorgen Sie das Altöl in einer zugelassenen Entsorgungseinrichtung. Öl Fortsetzung Seicrhattokor.ntrolle zeigen, dass das Öl ca. 1-2 Gewindegänge aus der Einfüllöffnung ausläuft. Wenn Sie den Ölmessstab zur Ölstandskontrolle verwenden, schrauben Sie den Ölmessstab während der Kontrolle NICHT ein. HINWEIS Der Eigentümer/Betreiber ist für alle regelmäßigen Wartungsarbeiten verantwortlich.Führen Sie alle geplanten Wartungsarbeiten rechtzeitig durch. Beheben Sie alle Probleme, bevor Sie den Generator in Betrieb nehmen.Die Wartung, der Austausch oder die Reparatur vonemissionsmindernden Vorrichtungen und Systemendarf nur von Fachleuten durchgeführt werden. HINWEIS Unsachgemäße Wartung führt zum Erlöschen der Garantie. WARNUNG WARNUNG Betreiben Sie niemals einen beschädigten oder defekten Generator.Manipulationen am werkseitig eingestellten Regler führen zum Erlöschen der Garantie. WARNUNG Zündkerze 1. Entfernen Sie das Zündkerzenkabel von der Zündkerze.2. 2. Verwenden Sie ein Zündkerzenschlüsselwerkzeug (nicht im Lieferumfang enthalten), um die Kerze zu entfernen. 3. Überprüfen Sie die Elektrode am Stecker. Er muss sauber und nicht abgenutzt sein, um den für die Zündung erforderlichen Funken zu erzeugen. 4. Beachten Sie beim Austausch der Kerze die Empfehlungsliste für Zündkerzen. 5. Die Zündkerze vorsichtig in den Motor einschrauben. 6. Verwenden Sie die Zündkerzenstecker (nicht im Lieferumfang enthalten), um die Kerze festzuziehen. 7. Befestigen Sie das Zündkerzenkabel an der Kerze. Wartung Ventilspielraum 73001i(EU), 73001i-P(EU) OEM-Zündkerze: F6RTC Ersatz-Zündkerze: NGK BPR6ES oder gleichwertig Stellen Sie sicher, dass die Zündkerzenlücke 0,7 - 0,8 mm oder (0,028 - 0,031 in.) beträgt. - Einlass 0.06 - 0.12 mm (0.002 - 0.005 in.) - Auspuff: 0.08 - 0.14 mm (0.003 - 0.006 in.) 0.7-0.8 mm 0.028-0.031 in. Zündkerzenlücke*51 WARTUNG & LAGERUNG Laden der BatterieBei einem Generator, der mit Batterien für den elektrischen Start ausgestattet ist, ist die ordnungsgemäße Wartung und Lagerung der Batterie zu beachten. Zum Aufladen der Batterie sollte ein automatisches Ladegerät (im Lieferumfang enthalten) mit automatischer Ladefunktion verwendet werden. Die maximale Ladeleistung sollte 1,5 Ampere nicht überschreiten. Befolgen Sie die Anweisungen, die dem Batterieladegerät beiliegen. Die Batterie sollte mindestens einmal im Monat vollständig geladen werden.Batterie abklemmen1. Entfernen Sie die Abdeckung des Batteriefachs. 2. Entfernen Sie die Schutzabdeckung vom schwarzen/ negativen Batteriekabel. 3. Trennen Sie das schwarze/negative Kabel von der schwarzen/negativen Klemme der Batterie und bewahren Sie die Zylinderschraube und die Mutter auf. 4. Wiederholen Sie die Schritte 1-2 für das rot/positive Batteriekabel. 5. Bewahren Sie die Batterie an einem kühlen, trockenen Ort auf.Ein Batterieladeerhaltungsgerät hält den Batteriezustand über lange Lagerzeiten aufrecht. HINWEIS Wartung des Generators Stellen Sie sicher, dass der Generator sauber gehalten und ordnungsgemäß gelagert wird. Betreiben Sie das Gerät nur auf einem flachen, ebenen Untergrund in einer sauberen, trockenen Betriebsumgebung. Setzen Sie das Gerät NICHT extremen Bedingungen, übermäßigem Staub, Schmutz, Feuchtigkeit oder korrosiven Dämpfen aus. Batterie der Fernbedienung Verwenden Sie ein feuchtes Tuch, um die Außenflächen des Generators zu reinigen. Verwenden Sie eine weiche Borstenbürste, um Schmutz und Öl zu entfernen. Verwenden Sie einen Luftkompressor (25 PSI), um Schmutz und Ablagerungen aus dem Generator zu entfernen. Überprüfen Sie alle Lüftungsöffnungen und Kühlschlitze auf Sauberkeit und Unversehrtheit.Verwenden Sie KEINEN Gartenschlauch zur ReinigungDurch die Kühlschlitze kann Wasser in den Generator eindringen und die Generatorwicklungen beschädigen. VORSICHT HINWEIS – Kaufen Sie immer die richtige Größe und Qualität der Batterie, die für den jeweiligen Einsatzzweck am besten geeignet ist. – Reinigen Sie die Batteriekontakte und auch die des Gerätes vor der Batterieinstallation. – Entfernen Sie die Batterien aus dem Gerät, das über einen längeren Zeitraum nicht benutzt werden soll. – Entfernen Sie die Batterien, wenn sie verbraucht sind oder wenn das Produkt längere Zeit unbenutzt bleiben soll.Wartung Ventilspielraum 71001i(EU), 72301i(EU)OEM-Zündkerze: NHSP E6RTC Ersatz-Zündkerze: NGK BPR6HS oder gleichwertig Stellen Sie sicher, dass die Zündkerzenlücke 0.6 - 0.7 mm oder (0.024 - 0.028 in.) beträgt. - Einlass 0.1 mm (0.004 in.) - Auspuff: 0.1 mm (0.004 in.) Hinweis: Das technische Merkblatt zum Verfahren der Ventileinstellung finden Sie unter www.championpowerequipment.com DE52 WARTUNG & LAGERUNG Wartung des Generators (Fortsetzung) Lagerung Der Generator sollte mindestens einmal alle 14 Tage gestartet und mindestens 20 Minuten laufen gelassen werden. Für eine längerfristige Lagerung beachten Sie bitte diese Richtlinien. Lagerung des Generators 1. Fügen Sie einen Kraftstoffstabilisator in den Tank. 2. Stellen Sie sicher, dass alle Geräte vom Generator getrennt sind. 3. Lassen Sie den Generator für einige Minuten laufen, damit der behandelte Kraftstoff durch das Kraftstoffsystem und den Vergaser fließt. 4. Drehen Sie das Kraftstoffventil in die Position “Aus”. 5. Lassen Sie den Generator laufen, bis der Kraftstoffmangel den Motor gestoppt hat. Dies dauert in der Regel einige Minuten. 6. Der Generator muss vor der Reinigung und Lagerung vollständig abgekühlt sein. 7. Entfernen Sie den Zündkerzenstecker und ziehen Sie dann 3 mal am Rückstoßgriff, um das Benzin aus den Vergaserdüsen abzulassen. 8. Wechseln Sie das Motoröl. 9. Entfernen Sie die Zündkerze und gießen Sie etwa einen Esslöffel Öl in den Zylinder. Starten Sie den Motor langsam, um das Öl zu verteilen und den Zylinder zu schmieren. 10. Setzen Sie die Zündkerze wieder ein. 11. Lagern Sie das Gerät an einem sauberen, trockenen Ort und vor direkter Sonneneinstrahlung geschüzt.Das Abgas des Generators enthält geruchloses und farbloses Kohlenmonoxidgas.Um ein versehentliches oder unbeabsichtigtes Zünden Ihres Fernstartgenerators während der Lagerung zu vermeiden, sollten die folgenden Vorsichtsmaßnahmen getroffen werden: – Wenn Sie den Generator für kurze Zeit aufbewahren, stellen Sie sicher, dass der Zündschalter, das Kraftstoffventil und der Batterieschalter auf AUS stehen. – Bei längerer Lagerung des Generators ist darauf zu achten, dass der Zündschalter, das Kraftstoffventil und der Batterieschalter auf AUS gestellt sind und die Batterieleitungen von der Batterie getrennt wurden. GEFAHR Wartungsplan Befolgen Sie die in der folgenden Wartungsübersichtangegebenen Wartungsintervalle.Warten Sie Ihren Generator häufiger, wenn Sie unterwidrigen Bedingungen arbeiten.*Ausführung durch sachkundige, erfahrene Eigentümer odervon Champion Power Equipment zertifizierte Händler.Alle 8 Stunden oder täglichÖlstand prüfenReinigen Sie den Lufteinlass und den Schalldämpfer.Erste 5 StundenÖlwechselAlle 50 Stunden oder zu jeder JahreszeitLuftfilter reinigenÖlwechsel, bei Betrieb unter hoher Last oder in heißer UmgebungAlle 100 Stunden oder zu jeder JahreszeitÖlwechselZündkerze reinigen/einstellenVentilspiel prüfen/einstellen*.Funkenschutz reinigenKraftstofftank und Filter reinigen*.Alle 250 StundenBrennkammer reinigen*Alle 3 JahreErsetzen Sie die Kraftstoffleitung und den LPG-Schlauch.53 FEHLERSUCHE Problem Ursache Lösung Der Generator startet nicht. Kein Kraftstoff Kraftstoff hinzufügen Defekte Zündkerze Zündkerze ersetzen Verbraucher beim Start angeschlossen Verbraucher vom Gerät trennen Der Generator startet nicht; Der Generator startet, läuft aber unrund. Niedriger Ölstand Kurbelgehäuse auf die richtige Höhe befüllen Stellen Sie den Generator auf einen flachen, ebenen Untergrund. Choke in der falschen Position Choke korrekt einstellen Zündkerzenkabel lose Kabel an der Zündkerze befestigen Der Generator startet nicht per Funkstart. Die Batterie der Fernbedienung ist leer. Batterie der Fernbedienung ersetzen Generatorbatterie ist leer Generatorbatterie aufladen Der Batterieschalter befindet sich in der Position “OFF” Batterieschalter auf die Position “ON” stellen. Der Generator startet nicht elektrisch. Generatorbatterie ist leer Generatorbatterie aufladen Der Batterieschalter befindet sich in der Position “OFF” Batterieschalter auf die Position “ON” stellen. Der Generator schaltet sich während des Betriebs ab. Kein Kraftstoff mehr Kraftstofftank füllen Niedriger Ölstand Kurbelgehäuse bis zum richtigen Niveau befüllen. Stellen Sie den Generator auf einen flachen, ebenen Untergrund. Der Generator kann nicht genügend Leistung liefern oder Überhitzt. Generator ist überlastet Überprüfen Sie die Last und passen Sie sie an. Siehe “Energiemanagement”. Unzureichende Belüftung Überprüfen Sie die Lufteinschränkung. Stellen Sie den Generator in einen gut belüfteten Bereich. Keine AC-Leistung. Kabel nicht richtig angeschlossen Überprüfen Sie alle Verbindungen Angeschlossener Verbraucher ist defekt Defekten Verbraucher ersetzen Der Leistungsschalter ist ausgeschaltet Leistungsschalter zurücksetzen Lose Verkabelung Überprüfen und festziehen der Kabelverbindungen Sonstiges Kontaktieren Sie die Hotline Wiederholtes Auslösen des Leistungsschalters. Überlastung Überprüfen Sie die Last und passen Sie sie an. Siehe “Energiemanagement”. Fehlerhafte Kabel oder Verbraucher Überprüfen Sie, ob die Drähte beschädigt, blank oder ausgefranst sind. Defekte Verbraucher ersetzen DE54

KONTROLLEN UND FUNKTIONEN

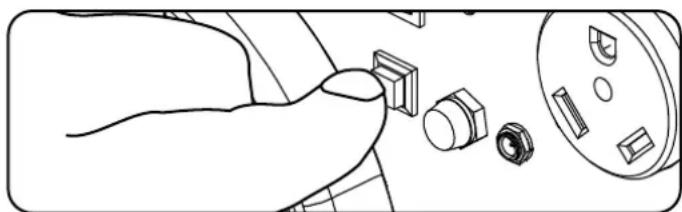

Wireless Set Button Die Wireless-Set-Taste ist eine Funktion, mit der der Benutzer die Fernbedienungen mit dem Generator synchronisieren kann. Man kann bis zu zwei Fernbedienungen einrichten oder eine Fernbedienung mit dem Generator zurücksetzen. Um eine Fernbedienung zurückzusetzen oder zu synchronisieren, führen Sie diese Schritte aus:

1. Drehen Sie den Zündschalter in die Position “ON”.

2. Drehen Sie den Batterieschalter auf die Position

3. Halten Sie die Funktaste neben dem roten Licht

(auf der Frontplatte) ca. drei Sekunden lang gedrückt; das rote Licht leuchtet auf.

4. Drücken und lassen Sie die Taste “STOP” auf der

Fernbedienung los. Das rote Licht blinkt einmal, um das Remote-Programm zu löschen.

5. Drücken und lassen Sie die START-Taste los. Das

rote Licht blinkt einmal, um die Fernbedienung zu programmieren.

6. Halten Sie die Programmiertaste etwa drei

Sekunden lang gedrückt, bis das rote Licht erlischt.

7. Testen Sie die Start & Stop Funktionen.

Nur zwei Fernbedienungen können mit jeweils einem Generator synchronisiert werden. HINWEIS Das Wechseln einer Batterie der Fernbedienung erfordert nicht, dass der Benutzer die Fernbedienung zurücksetzt. HINWEIS Parallelbetrieb Zwei (2) gleiche Champion-Modelle können parallel betrieben werden, um die verfügbare elektrische Gesamtleistung zu erhöhen. Für den Parallelbetrieb ist ein Champion-Parallel-Kit (Sonderausstattung) erforderlich. Für die Verfügbarkeit des Kits wenden Sie sich bitte an den Kundendienst oder besuchen Sie www. championpowerequipment.de. Detaillierte Informationen für die Installation, den Betrieb und die Leistungsdaten der verbundenen Generatoren finden Sie in der Betriebsanleitung des Parallel-Kits. Kabellose Fernbedienung Dieser Generator ist mit einer drahtlosen Fernbedienung für das Starten und Stoppen ausgestattet. Das System besteht aus (4) Hauptkomponenten:

• Empfängersteuermodul (RCM)

• Kabellose Fernbedienung

• Batterieschalter (Taste)

• Zündschalter (Taste) Sowohl der Zündschalter als auch der Batterieschalter müssen eingeschaltet sein, damit die Fernbedienungsfunktionen funktionieren. Um den Generator zu starten, drücken Sie einmal die Taste “Start”. Der Motor versucht bis zu 6 Mal zu starten. Das RCM schaltet die Autodrossel ein. Wenn der Generator nicht startet, wenden Sie sich an Ihren örtlichen Händler. Um den Generator zu stoppen, drücken Sie einmal die Taste “stop”. Fernbedienungsfunktion Stromversorgung Wenn der Zündschalter (Taste) eingeschaltet bleibt, kann die Batterie vollständig entladen werden. Um einen Batteriewechsel zu vermeiden, drehen Sie sowohl den Zündschalter als auch den Batterieschalter in die Aus- Position. Power Panel Lastmanagement Beim Start des Generators per Fernbedienung erfolgt eine Verzögerung von 15 Sekunden, bevor das Bedienfeld in Betrieb genommen wird. Wenn Sie den Generator mit der Fernbedienung stoppen, schaltet sich das Bedienfeld sofort ab, gefolgt vom Motor 5 Sekunden später. Die Verzögerung der Ein-/Ausschaltspannung beim An- und Abschalten tritt nur bei Verwendung der Fernbedienung auf. Bei Verwendung der elektrischen Starttaste oder des Rückstoßstartverfahrens muss der Bediener sicherstellen, dass alle elektrischen Verbraucher (Geräte) während des Start- und Stoppvorgangs ausgeschaltet sind. Andernfalls kann der Generator oder die angeschlossenen Geräte beschädigt werden.55
