Tekniset ominaisuudet	Champion 73001iDF bensiinigeneraattori, teho 2800W, 4-tahtimoottori, 4,5 litran säiliö.
Käyttö	Erinomainen retkeilyyn, rakennustyömaille ja varavoiman lähteeksi.
Huolto ja korjaus	Tarkista moottoriöljy säännöllisesti, puhdista ilmansuodatin ja tarkista polttoainetaso.
Turvallisuus	Käytä vain ulkona hiilimonoksidin kertymisen välttämiseksi, noudata käynnistysohjeita turvallisuuden takaamiseksi.
Yleiset tiedot	Paino: 25 kg, melutaso: 58 dB, 2 vuoden takuu.

Usein kysytyt kysymykset - 73001iDF Champion

Kuinka käynnistän Champion 73001iDF -generaattorin?

Käynnistääksesi generaattorin varmista, että polttoainesäiliö on täynnä, kytke virtakytkin asentoon 'ON', vedä käynnistysnarusta tai paina käynnistyspainiketta, jos sellainen on.

Mitä tehdä, jos generaattori ei käynnisty?

Tarkista, että polttoainesäiliö on täynnä, virtakytkin on asennossa 'ON' ja akku on ladattu. Jos ongelma jatkuu, tarkista sytytystulpat ja sähköliitännät.

Kuinka vaihdan generaattorin öljyn?

Öljyn vaihtamiseksi sammuta generaattori ja anna sen jäähtyä. Irrota tyhjennystulppa, anna öljyn valua kokonaan pois ja täytä sitten uudella öljyllä suositellulle tasolle.

Mitä polttoainetta Champion 73001iDF:lle tulisi käyttää?

Käytä suositeltua lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 87. Vältä bensiiniä, jossa on yli 10 % etanolia.

Miten tiedän, onko generaattori ylikuormitettu?

Generaattori on ylikuormitettu, jos katkaisin laukeaa. Tarkista kytketty kuorma ja varmista, ettei se ylitä generaattorin kapasiteettia.

Mikä on polttoainesäiliön tilavuus?

Champion 73001iDF:n polttoainesäiliön tilavuus on 4,0 litraa.

Kuinka pidennän generaattorin käyttöikää?

Pidentääksesi generaattorin käyttöikää, tee säännöllinen huolto, vaihda öljy, puhdista tai vaihda ilmansuodattimet ja säilytä se kuivassa paikassa.

Onko normaalia, että generaattori pitää ääntä?

Kyllä, kaikki generaattorit pitävät ääntä käytön aikana. Jos ääni on kuitenkin poikkeuksellisen kova, tarkista kiinnitykset ja mahdolliset tärisevät esineet.

Mistä löydän varaosia Champion 73001iDF:lle?

Varaosia voi tilata valmistajalta, valtuutetuilta jälleenmyyjiltä tai erikoistuneilta verkkosivustoilta, jotka myyvät generaattorien osia.

Kuinka sammutan generaattorin turvallisesti?

Sammuttaaksesi generaattorin irrota kaikki liitetyt laitteet, kytke virtakytkin asentoon 'OFF' ja anna sen käydä muutama minuutti jäähtymistä varten ennen säilytystä.

KÄYTTÖOHJE 73001iDF Champion

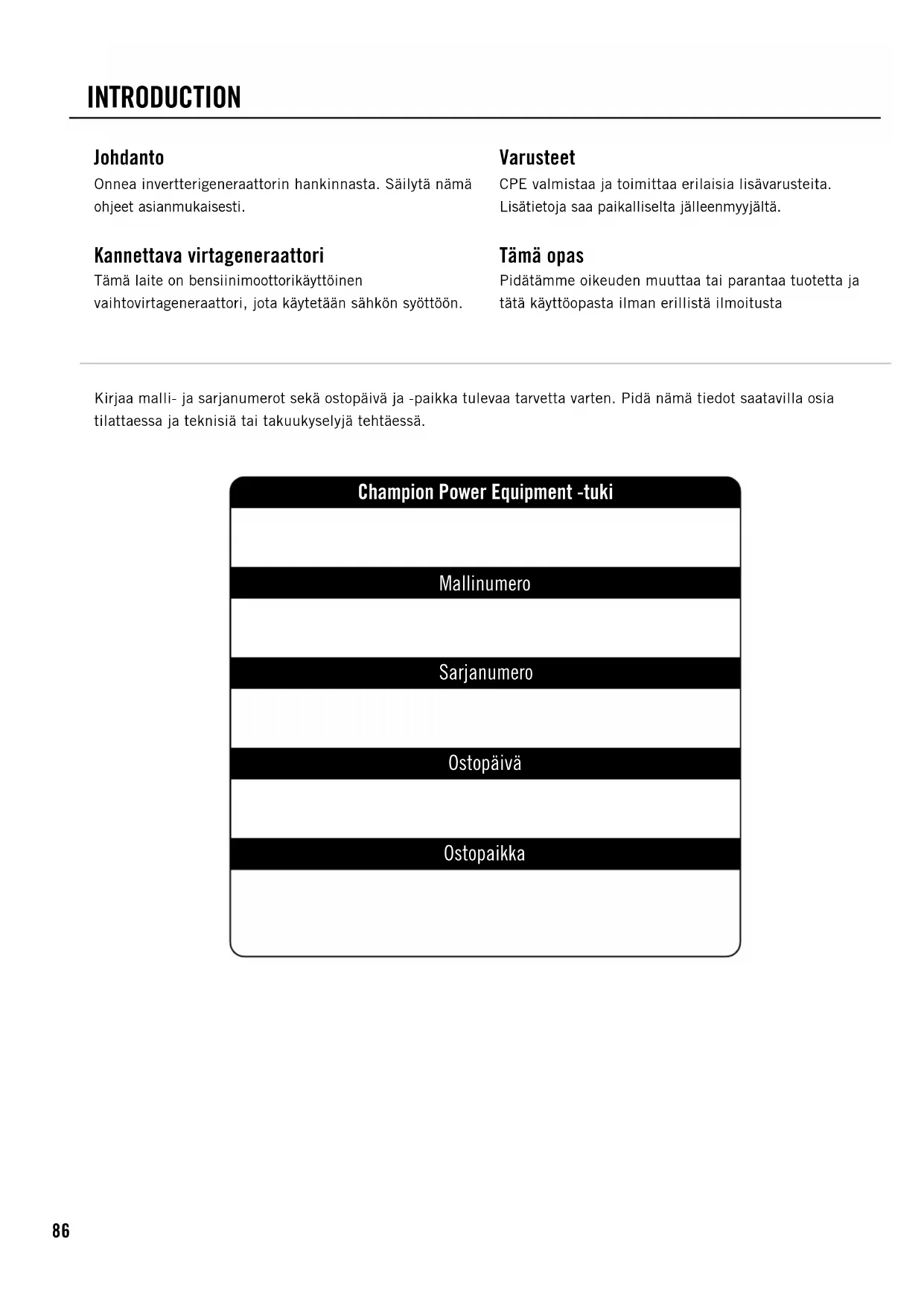

Onnea invertterigeneraattorin hankinnasta. Säilytä nämä ohjeet asianmukaisesti.

Kannettava virtageneraattori

Tämä laite on bensiinimoottorikäyttöinen vaihtovirtageneraattori, jota käytetään sähkön syöttöön.

Varusteet

CPE valmistaa ja toimittaa erilaisia lisävarusteita. Lisätietoja saa paikalliselta jälleenmyyjältä.

Tämä opas

Pidätämme oikeuden muuttaa tai parantaa tuotetta ja tätä käyttöopasta ilman erillistä ilmoitusta

Kirjaa malli- ja sarjanumerot sekä ostopäivä ja -paikka tulevaa tarvetta varten. Pidä nämä tiedot saatavilla osia tilattaessa ja teknisiä tai takuukyselyjä tehtäessä.

Champion Power Equipment -tuki

Mallinumero

Sarjanumero

Ostopäivä

Ostopaikka

Tutustu seuraaviin symboleihin. Turvasymbolit ja avainsanat ovat turvallisuusvaroituksia. Noudata kaikkia turvaohjeita onnettomuuksien tai loukkaantumisten välttämiseksi.

VAARA

VAARA tarkoittaa välitöntä vaaratilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

VAROITUS

VAROITUS tarkoittaa mahdollista vaaratilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

NOUDATA VAROVAISUUTTA

HUOMAUTUS tarkoittaa mahdollista vaaratilannetta, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen.

NOUDATA VAROVAISUUTTA

HUOMAUTUS käytettynä ilman turvahälytyssymbolia tarkoittaa mahdollisesti vaarallista tilannetta, joka voi johtaa omaisuusvahinkoihin, jos sitä ei vältetä.

HUOMIO

Jos sinulla on kysymyksiä generaattoristasi, voimme auttaa. Ota yhteyttä paikalliseen jälleenmyyjään.

VAROITUS

Lue tämä opas huolellisesti ennen generaattorin käyttöä. Ohjeiden noudattamatta jättäminen voi johtaa vakaviin vammahiin tai kuolemaan.

VAROITUS

Tämän tuotteen moottorin pakokaasut sisältävät kemikaaleja, joiden tiedetään aiheuttavan vakavia terveysongelmia ja jopa kuoleman.

VAARA

Generaattorin pakokaasu sisältää hiilimonoksidia eli häkää, joka on väritöntä ja hajutonta myrkkykaasua. Hiilimonoksidin hengittäminen aiheuttaa pahoinvointia, huimausta, pyörtymisen tai kuoleman. Jos huomaat huimausta tai heikotusta, siirry heti raittiiseen ilmaan.

Käytä generaattoria ulkona hyvin tuulettuvassa tilassa.

ÄLÄ käytä generaattoria rakennuksen sisällä, mukaan lukien autotallit, kellarit, ryömintätilat ja suojat, kotelot tai osastot, mukaan lukien huviajoneuvon generaattoritila.

ÄLÄ päästä pakokaasuja umpinaiseen tilaan ikkunoiden, ovien, tuuletusaukkojen tai muiden aukkojen kautta.

VAARALLISTA HÄKÄÄ: generaattorin käyttö sisätiloissa VOI TAPPAA MINUUTEISSA.

VAARA

Generaattori tuottaa tehokasta jännitettä

ÄLÄ kosketa paljaita johtoja tai pistorasioita.

ÄLÄ käytä sähköjohtoja, jotka ovat kuluneet, vaurioituneet tai rispaantuneet.

ÄLÄ käytä generaattoria märällä säällä.

ÄLÄ anna lasten tai epäpätevien henkilöiden käyttää tai huoltaa generaattoria.

Käytä vikavirtasuojakytkintä (GFCI) kosteissa ja johtavaa materiaalia sisältävissä tiloissa, kuten metallikansilla.

Käytä hyväksyttyjä siirtolaitteita eristämään generaattori sähkölaitteistasi ja ilmoita siitä sähköyhtiöllesi ennen generaattorin kytkemistä sähköjärjestelmään.

VAROITUS

Kipinät voivat aiheuttaa tulipalon tai sähköiskun.

Generaattoria huollettaessa:

Irrota sytytystulpan johto ja pistoke.

ÄLÄ tarkista kipinää tulpan ollessa irrotettuna.

Käytä vain hyväksyttyjä sytytystulppien testilaitteita.

VAROITUS

Käynnissä olevat moottorit tuottavat lämpöä.

Kosketus voi aiheuttaa vakavia palovammoja.

Palava materiaali voi syttyä kosketuksesta.

ÄLÄ kosketa kuumia pintoja.

Vältä kosketusta kuumien pakokaasujen kanssa.

Anna laitteen jäähtyä ennen sen koskettamista.

Jätä vähintään 3 jalan (noin 90 cm:n) etäisyys

laitteen ympärille ilmankierron varmistamiseksi.

Jätä vähintään 5 jalan (1,5 metrin) etäisyys syttyviin materiaaleihin.

VAROITUS

Lääketieteelliset ja elämää ylläpitävät käyttötarkoitukset

Soita hätätilanteissa hätänumeroon.

ÄLÄ KOSKAAN käytä tätä tuotetta elämän ylläpitämiseen tai tukemiseen tarkoitettujen laitteiden virtalähteenä.

ÄLÄ KOSKAAN käytä tätä tuotetta lääkinnällisten laitteiden tai varusteiden virtalähteenä.

Ilmoita heti sähköntoimittajallesi, jos sinä tai joku kotitaloudestasi olette riippuvaisia sähkölaitteista. Ilmoita välittömästi sähkötoimittajallesi, jos virran katkeaminen aiheuttaisi sinulle tai kenellekään kotitaloudessasi hätätilanteen.

VAROITUS

Tämän laitteen käyttö voi aiheuttaa kipinöitä, jotka voivat aiheuttaa tulipalon kuivassa kasvillisuudessa.

Kipinäsuojaa voidaan tarvita. Käyttäjän on otettava yhteyttä paikalliseen palontorjuntaviranomaiseen saadakseen tietoja palontorjuntaa koskevista vaatimuksista.

VAARA

Pyörivät osat voivat takertua käsiin, jalkoihin, hiuksiin, vaatteisiin ja/tai tarvikkeisiin. Seurauksena voi olla irti repeytyminen tai vakava avohaava.

Pidä kädet ja jalat kaukana pyörivistä osista. Sido pitkät hiukset kiinni ja riisu korut. Käytä laitteita, joissa suojukset ovat paikoillaan. ÄLÄ käytä löysästi istuvia vaatteita, roikkuvia hihnoja tai mitään, mikä voi tarttua kiinni.

VAROITUS

Käynnistysnarun nopea vetäminen vetää käsiä ja käsivarsia moottoria kohti nopeammin kuin voit vapauttaa narun. Tahaton käynnistys voi johtaa kiinni takertumiseen, raajojen irtoamiseen tai avohaavoihin. Seurauksena voi olla luunmurtumia, mustelmia tai nyrjähdyksiä.

Käynnistäessäsi moottoria vedä käynnistysnarusta hitaasti, kunnes tuntuu vastusta, ja vedä sitten narusta nopeasti välttääksesi takaiskun.

ÄLÄ käynnistä tai pysäytä moottoria, joka on kytkettynä sähkölaitteisiin.

NOUDATA VAROVAISUUTTA

Generaattorin käyttökapasiteetin ylittäminen voi vaurioittaa generaattoria ja/tai siihen kytkettyjä sähkölaitteita.

ÄLÄ ylikuormita generaattoria.

Käynnistä generaattori ja anna moottorin vakautua ennen sähkökuormien kytkemistä.

Kytke sähkölaitteet pois päältä ja kytke ne sitten takaisin päälle.

Sammuta sähkölaitteet ennen generaattorin sammuttamista.

ÄLÄ peukaloi säädeltyä nopeutta.

ÄLÄ muuta generaattoria millään tavalla.

NOUDATA VAROVAISUUTTA

Virheellinen käsittely tai generaattorin käyttö voi vahingoittaa sitä, lyhentää sen käyttöikää ja mitätöidä takuun.

Käytä generaattoria vain sille osoitettuihin käyttötarkoituksiin.

Käytä vain tasaisilla pinnoilla.

ÄLÄ altista generaattoria liialliselle kosteudelle, pölylle tai lialle.

ÄLÄ anna minkään materiaalin tukkia jäähdytysaukkoja.

Jos kytketyt laitteet ylikuumenevat, sammuta ne ja irrota ne generaattorista.

ÄLÄ käytä generaattoria, jos:

– Sähköä ei synny
– Laite kipinöi, savuaa tai liekehtii
– Laite tärisee voimakkaasti

Polttoaineturvallisuus

VAARA

BENSIINI, BENSIINIHÖYRYT JA NESTEKAASU (LPG) OVAT HELPOSTI SYTTYVIÄ JA RÄJÄHTÄVIÄ.

Tulipalo tai räjähdys voi aiheuttaa vakavia palovammoja tai kuoleman.

Tahaton käynnistys voi johtaa kiinni takertumiseen, raajojen irtoamiseen tai avohaavoihin.

Bensiini ja bensiinihöyryt:

• BENSIINI ON ERITTÄIN SYTTYVÄÄ JA RÄJÄHDYSHERKKÄÄ.
  – Bensiini voi aiheuttaa tulipaloon tai räjähdykseen syttyessään.
  – Bensiini on nestemäinen polttoaine, mutta sen höyryt voivat syttyä.
  – Bensiini on ihoa ärsyttävää, ja se on poistettava heti, jos sitä pääsee iholle tai vaatteisiin.
• Bensiinillä on selkeä hajunsa, mikä auttaa havaitsemaan mahdolliset vuodot nopeasti.
• Missä tahansa bensiinipalossa liekkejä ei tule sammuttaa ennen kuin polttoaineen syöttöventtiili on kiinni. Tämä johtuu siitä, että jos tulipalo sammuu mutta polttoaineen syöttöä ei sammuteta, räjähdysvaara on suuri.
• Bensiini laajenee tai supistuu ympäristön lämpötilojen mukaan. Älä koskaan täytä bensiinisäiliötä aivan täyteen, koska bensiinillä on oltava tilaa laajentua lämpötilan noustessa.

• NESTEKAASU (PROPAANI) ON ERITTÄIN SYTTYVÄÄ JA RÄJÄHDYSHERKKÄÄ.
  – Paineenalainen palava kaasu voi aiheuttaa tulipaloon tai räjähdykseen.
  – Nestekaasu (propaani) on ilmaa raskaampaa ja voi laskeutua mataliin paikkoihin haihtuessaan.
  – Nestekaasulla (propaani)on selkeä hajunsa, mikä auttaa havaitsemaan mahdolliset vuodot nopeasti.
• Missä tahansa bensiinikaasupalossa liekkejä ei tule sammuttaa ennen kuin polttoaineen syöttöventtiili on kiinni. Tämä johtuu siitä, että jos tulipalo sammuu mutta polttoaineen syöttöä ei sammuteta, räjähdysvaara on suuri.
  – Vaihtaessasi nestekaasupulloja varmista, että

kaasupullon venttiili on samaa tyyppiä.

– Pidä nestekaasupullo aina pystyssä.
– Nestekaasu polttaa ihoa, jos se joutuu kosketuksiin ihon kanssa. Pidä kaikki nestekaasut aina poissa iholta.

Kun lisäät tai poistat bensiiniä:

Sammuta generaattori ja anna sen jäähtyä vähintään kaksi minuuttia ennen polttoainesäiliön korkin irrottamista. Avaa korkkia hitaasti paineen vähentämiseksi säiliössä. Täytä tai tyhjennä polttoainetta vain ulkona hyvin tuulettuvassa tilassa.

ÄLÄ pumppaa bensiiniä huoltoasemalla suoraan generaattoriin. Käytä hyväksyttyä säiliötä polttoaineen siirtämiseksi generaattoriin. ÄLÄ täytä polttoainesäiliötä liikaa. Pidä polttoaine aina suojassa kipinöiltä, avotulelta, merkkivaloilta, lämmöltä ja muista syttymislähteistä.

ÄLÄ sytytä tai polta savukkeita.

Generaattoria käynnistettäessä:

ÄLÄ yritä käynnistää vaurioitunutta generaattoria. Varmista, että bensiinikorkki, ilmansuodatin, sytytystulppa, polttoaineletkut ja pakojärjestelmä ovat kunnolla paikoillaan. Anna läikkyneen polttoaineen haihtua kokonaan ennen moottorin käynnistämistä. Varmista, että generaattori lepää tiukasti tasaisella pinnalla.

Generaattoria käytettäessä:

ÄLÄ siirrä tai kallista generaattoria käytön aikana. ÄLÄ kallista generaattoria tai anna polttoaineen tai öljyn vuotaa ulos.

Generaattoria kuljetettaessa tai huollettaessa:

Varmista, että polttoaineen sulkuventtiili on kiinni ja polttoainesäiliö on tyhjä. Varmista, että nestekaasupulloa ei ole kiinnitetty generaattoriin ja että se on turvallisesti kuljetettu pois. Irrota sytytystulpan johto.

Generaattoria varastoitaessa:

Varastoi suojassa kipinöiltä, avotulelta, merkkivaloilta, lämmöltä ja muista syttymislähteistä.

Älä säilytä generaattoria, bensiiniä tai nestekaasupulloja uunien, boilereiden tai muiden laitteiden lähellä, jotka tuottavat lämpöä tai joissa on automaattinen sytytys.

VAROITUS

Älä koskaan käytä bensiinisäiliötä, nestekaasuletkua, bensiinisäiliötä, nestekaasupulloa tai muita vaurioituneita tai siltä näyttäviä varusteita.

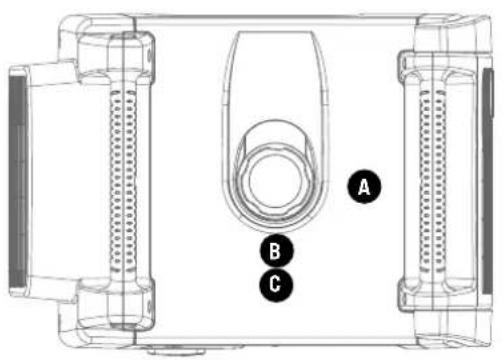

Turvamerkintöjen sijainnit

Nämä merkinnät varoittavat mahdollisista vaaroista, jotka voivat aiheuttaa vakavia vammoja. Lue ne huolellisesti. Jos merkintä irtoaa tai sitä on vaikea lukea, ota yhteyttä jälleenmyyyjään uuden hankkimiseksi.

Generaattori vaatii jonkin verran kokoonpanoa. Tämä yksikkö toimitetaan tehtaalta ilman öljyä. Se on täytettävä asianmukaisesti polttoaineella ja öljyllä ennen käyttöä.

Poista generaattori pakkauksesta

1. Aseta toimituspakkaus tukevalle, tasaiselle alustalle.
2. Poista pakkauksesta kaikki paitsi generaattori.
3. Poista generaattori varovasti laatikosta laitteen kantokahvoja käyttämällä. (Kahden ihmisen työpanos on suositeltavaa)

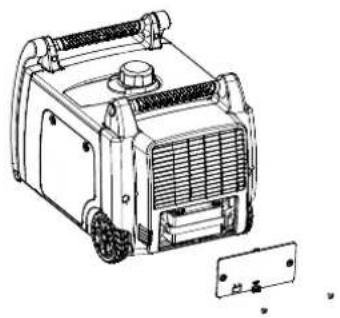

Akun kytkeminen (sähköstartilla varustetut mallit)

1. Irrota kaksi (2) huoltosuojuksen ruuvia ruuvitaltalla akun huoltokannesta. (A)
2. Kun ruuvit on irrotettu, kannen kuminen vetolevy voidaan vetää ulos, jotta huoltokansi löystyy ja irtoaa. (A)
3. Irrota akun huoltokansi. (A)
4. Leikkaa nippuside, joka sitoo akkukaapelit toisiinsa.

1. Kierrä akun pultti ruuvimeisselillä irti punaisesta plusnavasta (+).
2. Kytke punainen plusjohdin (+) akun plusnapaan (+) pultila.
3. Vedä kumisuoja akkukaapelin liitännän ja akun navan päälle.
4. Toista vaiheet 5-7 mustan miinuskaapelin (-) akkukaapelin johdon ja mustan akun miinusnavan (-) kohdalla.

Akun kytkentä, jatkoa

HUOMIO

Jos akkukaapelit eivät ole näkyvissä, kun akun huoltokansi on irrotettu, huomaa, että kaapelit voivat olla kiinnitettyinä akun yläpuolelle.

Moottoriöljyn lisääminen

NOUDATA VAROVAISUUTTA

ÄLÄ yritä pyörittää tai käynnistää moottoria ennen kuin sen öljymäärä on täynnä ja oikeaa, suositeltua tyyppiä. Näiden ohjeiden laiminlyönnistä generaattorille aiheutuvat vauriot mitätöivät takuun.

HUOMIO

Suosittelemme autojen moottoriöljyä 10W-30.

1. Sijoita generaattori tasaiselle alustalle.

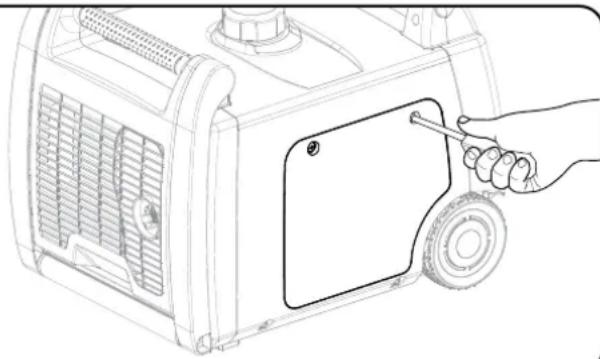

2. Avaa kannen ruuveja ja irrota huoltokansi.
3. Irrota öljytäyttökorkki/mittatikku öljyn lisäämiseksi.

1. Lisää öljy ja aseta öljytäyttökorkki/mittatikku paikalleen. ÄLÄ TÄYTÄ LIIKAA
2. Tarkista moottoriöljyn taso päivittäin ja lisää tarvittaessa.

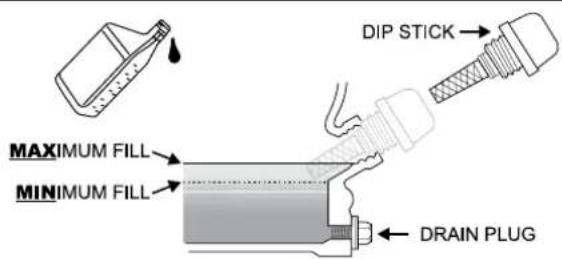

HUOMIO

Kun öljyä on lisätty, silmämääräisessä tarkastuksessa tulee näkyä öljyä noin 1-2 kierteen mitalta täyttöaukosta.

Jos käytät mittatikkua öljytason tarkistamiseen, ÄLÄ ruuvaa mittatikkua tarkistuksen aikana.

HUOMIO

Tarkista öljyt usein sisäänajon aikana. Katso huolto-osiosta suositellut huoltovälit.

Moottoriöljyn lisääminen, jatkoa

Moottori sammuu öljyn määrän ollessa liian vähäinen, ja käynti pysähtyy, kun kampikammion öljymäärä laskee alle kynnystason.

HUOMIO

Generaattorin roottorissa on suljettu, esivoideltu kuulalaakeri, joka ei vaadi lisävoitelua koko laakerin eliniän aikana.

HUOMIO

Pidämme ensimmäisiä 5 käyttötuntia yksikön sisäänajojaksona. Taukojakson aikana tulee käyttää 50 % tai vähemmän käyttötehosta. Vaihda kuormaa ajoittain, jotta staattorin käämit voivat kuumentua ja jäähtyä. Kuorman säätäminen muuttaa myös moottorin nopeutta ja auttaa männärenkaita asettumaan. Vaihda öljy 5 tunnin sisäänajojakson jälkeen.

HUOMIO

Viiden tunnin sisäänajojakson jälkeen voidaan käyttää synteettistä öljyä. Synteettisen öljyn käyttö ei pidennä suositeltua öljynvaihtoväliä.

HUOMIO

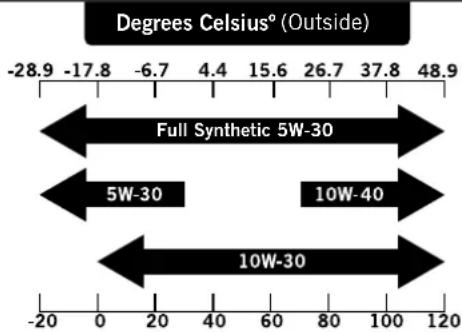

Sää vaikuttaa moottoriöljyn ja moottorin suorituskykyyn. Vaihda käytettyä moottoriöljytyyppiä sääolosuhteiden perusteella moottorin tarpeisiin sopivaksi.

Polttoaineen lisääminen (bensiini)

1. Käytä puhdasta, tuoretta, normaalia lyijytöntä polttoainetta, jonka oktaaniarvo on vähintään 85 ja etanolipitoisuus alle 10 tilavuusprosenttia.
2. ÄLÄ sekoita öljyä polttoaineeseen.
3. Puhdista alue polttoainesäilion korkin ympäriltä.
4. Irrota polttoainesäiliön korkki.
5. Lisää polttoainetta hitaasti säiliöön. ÄLÄ TÄYTÄ LIIKAA Polttoaine voi laajentua täytön jälkeen. Vähintään 1/4 tuumaa (6,4 mm) jäljellä olevaa tilaa polttoainesäiliössä tarvitaan polttoaineen laajenemisen varalta. Suositus on yli 1/4 tuumaa (6,4 mm). Polttoaine voi tulla ulos säiliöstä laajenemisen seurauksena, jos se on liian täynnä, ja se voi vaikuttaa tuotteen käyttäytymiseen. Kun säiliötä täytetään, on suositeltavaa jättää tarpeeksi tilaa polttoaineen laajentumiselle.
6. Ruuvaa polttoainesäiliön korkki paikalleen ja pyyhi pois vuotanut polttoaine.

NOUDATA VAROVAISUUTTA

Käytä tavallista lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 85.

Älä sekoita öljyä ja bensiiniä keskenään.

Täytä säiliö noin 1/4 tuumaa (6,4 mm) ylärajasta, jotta polttoaineelle jää tilaa laajentua.

ÄLÄ pumppaa bensiiniä huoltoasemalla suoraan generaattoriin. Käytä hyväksyttyä säiliötä polttoaineen siirtämiseksi generaattoriin.

ÄLÄ täytä polttoainesäiliötä sisätiloissa.

ÄLÄ täytä polttoainesäiliötä moottorin käydessä tai ollessa kuuma.

ÄLÄ täytä polttoainesäiliötä liikaa.

ÄLÄ sytytä savukkeita tai tupakoi polttoainesäiliötä täytettäessä.

! VAROITUS

Polttoaineen liian nopea kaataminen polttoainesuodattimen läpi voi johtaa polttoaineen takaisinvirtaukseen.

Polttoaineen lisääminen, jatkoa

HUOMIO

Moottorimme toimivat hyvin 10 % tai sen alle olevilla etanolisekoitepolttoaineilla. Sekoitettua polttoainetta käytettäessä on huomioitava joitain asioita:

• Etanoli-bensiiniseokset voivat imeä enemmän vettä kuin pelkkä bensiini.
  – Nämä seokset voivat lopulta erottua ja jättää vettä tai vetistä lietettä säiliöön, polttoaineventtiiliin ja kaasuttimeen.
  – Painovoimalla toimivissa polttoainesyötöissä tämä pilaantunut polttoaine voi imeytyä kaasuttimeen ja aiheuttaa vahinkoa moottorille ja/tai vaaratilanteita.
• On olemassa vain muutama polttoaineiden stabilointiaineiden toimittaja, joiden tuotteet on suunniteltu toimimaan etanolisekoitepolttoaineiden kanssa.
• Valmistajan takuu ei kata vaurioita tai vaaroja, jotka aiheutuvat väärän polttoaineen, väärin varastoidun polttoaineen ja/tai väärin annosteltujen stabilointiaineiden käytöstä.

Suosittelemme sammuttamaan polttoaineensyötön, ajamaan polttoaine tyhjiin ja tyhjentämään säiliön, jos laitetta ei käytetä yli 30 vuorokauteen.

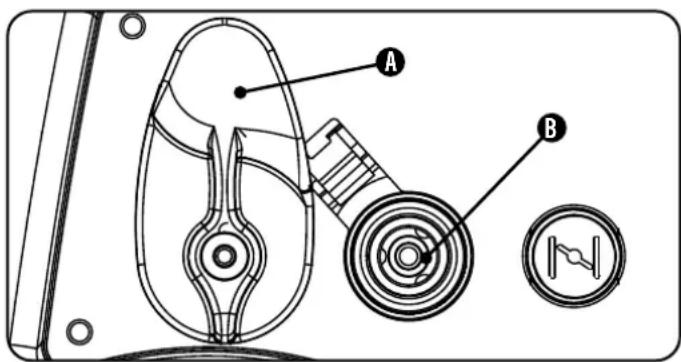

Propaani(nestekaasu)pullon kytkeminen

1. Varmista, että invertterin polttoaineenvalitsin on kello 12 asennossa (pystysuorassa). (A)
2. Liu'uta ulkorengas sormellasi takaisin nestekaasupullon pikaliittimeen (B).
3. Kun ulkorengas on takimmaisessa asennossa, aseta nestekaasuletku (sis. toimitukseen) sisääntuloon ja vapauta ulkorengas. Rengas palaa automaattisesti ja lukitsee letkun tuloaukkoon.
4. Irrota suojatulppa tai korkki pullon venttiilistä.
5. Kiinnitä letkun toinen pää nestekaasupulloon ja kiristä käsin.
6. Tarkista kaikki liitokset vuotojen varalta kostuttamalla liitososia saippua-vesiliuoksella. Esiin tulevat tai kasvavat osoittavat, että vuoto on olemassa. Jos liitoskohdassa on vuoto, sammuta säiliön kaasuventtiili ja kiristä liitos. Käännä kaasu takaisin päälle ja tarkista liitos saippua-vesiliuoksella. Jos vuoto jatkuu tai jos vuoto ei ole liitoksessa, älä käytä generaattoria vaan ota yhteyttä asiakaspalveluun.

• Käytä vain tavallisia 20 tai 30 paunan säiliöitä, joissa on tyypin 1 oikeanpuoleiset Acmekierteet.
  – Varmista, että säiliön tarkistuspäivämäärä ei ole vanhentunut.
• Kaikki uudet pullot on tyhjennettävä ilmasta ja kosteudesta ennen täyttöä. Käytetyt pullot, joita ei ole suljettu tai pidetty kiinni, on myös puhdistettava.
  – Puhdistusprosessin suorittaa nestekaasun toimittaja. (Vaihtopullot olisi pitänyt jo puhdistaa ja täyttää oikein).
  – Sijoita pullo aina siten, että venttiilin ja kaasun sisääntulon välinen yhteys ei aiheuta letkussa teräviä taitoksia tai kipinöitä.

Nestekaasupullon kytkeminen, jatkoa

NOUDATA VAROVAISUUTTA

Älä anna lasten koskea tai leikkiä kaasupullo- tai letkuliitoksilla.

NOUDATA VAROVAISUUTTA

Käytä hyväksyttyjä nestekaasupulloja, jotka on varustettu ylitäytön estävillä venttiileillä. Pidä pullo aina pystysuorassa asennossa venttiilin ollessa päällä ja pullo asennettuna maan tasolle tasaiselle alustalle. Kaasupulloja ei saa asentaa lähelle mitään lämmönlähdettä, eikä niitä saa altistaa auringolle, sateelle ja pölylle. Kuljetettaessa ja varastoitaessa pulloa pitää sammuttaa venttiili ja polttoaineventtiili ja ottaa pullo irti. Suojaa pistorasia muovisella suojakorkilla, jos sellainen on käytettävissä. Pidä pullot poissa lämmöstä ja huolehdi ajoneuvon ilmanvaihdosta kuljetuksen aikana.

VAROITUS

Jos kaasusta lähtee voimakas haju: Sulje kaasunsyöttö pullosta. Käytä saippuavettä, joka muodostaa suuren kuplan mahdollisen vuodon kohdalle letkun ja pullon venttiilin ja generaattorin liitosten tarkistamiseksi. Älä tupakoi tai sytytä savuketta tai tarkista vuotoja tulitikulla, avoliekillä tai sytyttimellä. Ota yhteys valtuutettuun huoltoon tarkastaaksesi ja korjataksesi nestekaasujärjestelmä, jos vuoto löytyy, ennen kuin käytät generaattoria.

Maadoitus

Generaattorisi on kytkettävä oikein asianmukaiseen maadoitukseen sähköiskun estämiseksi.

VAROITUS

Generaattorin maadoittamatta jättäminen voi johtaa sähköiskuun.

Maadoitusliitin, joka on kytketty generaattorin runkoon, on valmiiksi virtapaneelissa. Etämaadoitusta varten tulee kytkeä pitkä raskas (vähintään 12 AWG) kuparijohdin generaattorin maadoitusliittimen ja maadoituksessa kulkevien kuparitankojen väliin. Suosittelemme, että otat yhteyttä valtuutettuun sähköasentajaan varmistaaksesi paikallisten sähkömääräysten noudattamisen.

Generaattorin sijoittaminen

ÄLÄ KOSKAAN käytä generaattoria rakennuksen sisällä, mukaan lukien autotallit, kellarit, ryömintätilat ja suojat, kotelot tai osastot, mukaan lukien huviajoneuvon generaattoritila. Ota yhteys paikalliseen viranomaiseen. Joillakin alueilla generaattorit on rekisteröitävä paikallisella sähkölaitoksella. Rakennustyömailla käytettäviin generaattoreihin voidaan soveltaa lisäsääntöjä. Generaattorien tulee olla aina tasaisella pinnalla (jopa silloin, kun ne eivät ole toiminnassa). Generaattoreilla on oltava vähintään 5 jalan (1,5 metrin) väli syttyviin materiaaleihin. Kaikkien palavien materiaalien erottamisen lisäksi generaattoreilla on oltava myös vähintään 3 jalan (noin 90 cm:n) väli kaikilta sivuilta riittävän jäähdytyksen ja huollon mahdollistamiseksi. Generaattoreita ei saa koskaan käynnistää tai käyttää maastoauton, matkailuauton, perävaunun takaosassa, kuorma-auton lavalla (tavallisessa, tasaisella tai muunlaisella), portaikkojen alla, seinien tai rakennusten vieressä tai vastaavassa tilassa, joissa generaattorin ja/tai äänenvaimentimen riittävää jäähdytystä ei voida taata. ÄLÄ peitä generaattoreita käytön aikana. Anna generaattoreiden jäähtyä kunnolla ennen kuljetusta tai varastointia. Sijoita generaattori hyvin ilmastoituun tilaan. ÄLÄ sijoita generaattoria tuuletusaukkojen tai imuaukkojen läheisyyteen, josta pakokaasuja voi vetäytyä ahtaisiin tiloihin tai tiloihin, joissa on ihmisiä. Ota huomioon tuuli ja ilmavirrat generaattoria sijoittaessasi.

Asianmukaisten turvatoimenpiteiden noudattamatta jättäminen voi mitätöidä valmistajan takuun.

VAROITUS

Älä käytä tai säilytä generaattoria sateessa, lumessa tai märässä.

Generaattorin tai sähkölaitteen käyttö märissä olosuhteissa, kuten sateessa tai lumessa, uimaaltaan tai sprinklerijärjestelmän lähellä tai käsien ollessa märkä, voi johtaa sähköiskuun.

VAROITUS

Käytön aikana äänenvaimentimet ja syntyvät pakokaasut kuumenevat. Jos riittävää jäähdytys- ja ilmankiertotilaa ei ole saatavana tai jos generaattori on tukossa tai peitetty, lämpötilat voivat kuumentua erittäin voimakkaasti ja aiheuttaa tulipalon.

Maadoitus

Generaattorijärjestelmän maadoitus yhdistää rungon virtapaneelin maadoitusliittimiin. Järjestelmän maadoitus on kytketty AC-neutraalijohtoon.

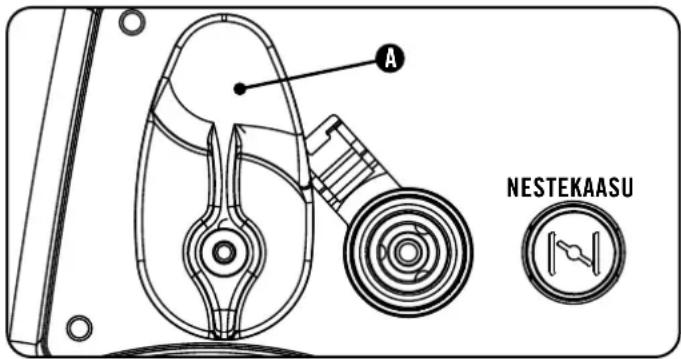

Polttoaineen valintakytkin

Invertterin etupaneelissa oleva polttoaineenvalitsin on suunniteltu valitsemaan polttoainelähde, joko bensiini tai nestekaasu. Valitse haluttu polttoainelähde kääntämällä valintakytkin paneelissa olevan polttoainesymbolin kohdalle. Käännä polttoaineen valintakytkin kello 12 asentoon (pystysuoraan) nestekaasukäyttöä varten. (A)

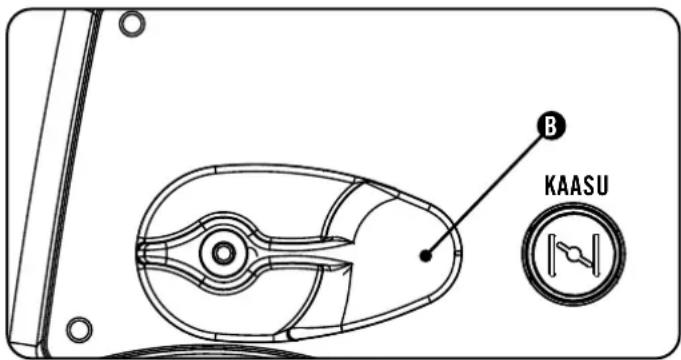

Käännä polttoaineen valitsin asentoon 3 (vaaka) bensiinikäyttöä varten. (B)

B KAASU

HUOMIO

Kun polttoaineen valitsin on asennossa 3, bensiinin polttoaineventtiili on AUKI. SULJE bensiinin polttoaineventtiili kääntämällä valintakytkin asentoon 12.

NOUDATA VAROVAISUUTTA

Jos virtalukkoa pidetään alhaalla Start-asennossa yli 5 sekuntia, se voi vaurioittaa käynnistintä.

HUOMIO

Mukana toimitettu 12 V 7 AH -akku latautuu moottorin käydessä, mutta on myös suositeltavaa, että akku ladataan täyteen vähintään kerran kuukaudessa.

HUOMIO

Kun akkukytkin on ON-asennossa, kytkin syttyy, jos akku lähettää latausta. Jos kytkin ei syty, kun se on ON-asennossa, tarkista, että akkuliitäntä on edelleen kunnossa.

HUOMIO

Jos moottori käynnistyy, mutta ei jatka käymistä varmista, että generaattori on tasaisella pinnalla. Moottori on varustettu öljytason anturilla, joka estää moottoria käymästä, jos öljymäärä laskee kriittisen kynnyksen alapuolelle.

Bensiinilnvertterin käynnistäminen

HUOMIO

Generaattori El käynnisty bensiinillä ilman akun latausta tai asianmukaista liitäntää.

1. Sijoita generaattori tasaiselle alustalle.
2. Kytke irti kaikki sähkökuormat generaattorista. Älä koskaan käynnistä tai pysäytä generaattoria, joka on kytkettynä sähköverkkoon tai päällä.
3. Käännä polttoaineen valintakytkin vaaka-asentoon.
4. Vedä rikastin CHOKE-asentoon.
5. Työnnä virta-avain ON-asentoon.
6. Työnnä akkukytkin ON-asentoon.
7. SÄHKÖSTARTTI: Pidä virta-avain painettuna "START" -asentoon. Vapauta moottorin alkaessa käynnistyä. Jos moottori ei käynnisty viiden sekunnin kuluessa, vapauta kytkin ja odota vähintään kymmenen sekuntia ennen kuin yrität käynnistää moottorin uudelleen.
8. VETOSTARTTI: Vedä käynnistysnarusta hitaasti, kunnes tuntuu vastusta, ja vedä sitten narusta nopeasti.
9. Älä ryypytä liikaa. Anna moottorin lämmetä useita sekunteja, ennen kuin työnnä rikastimen vähitellen RUN-asentoon.

HUOMIO

Pidä rikastin Choke-asennossa vain yhden käynnistysvedon ajan. Työnnä ensimmäisen vedon jälkeen rikastin sisään enintään 3 vedon ajan. Liian paljon ryyppyä johtaa sytytystulpan kastumiseen/ likaantumiseen tuloilman puuttumisen vuoksi. Tämän vuoksi moottori ei käynnisty.

Nestekaasu

1. Sijoita generaattori tasaiselle alustalle.
2. Kytke irti kaikki sähkökuormat generaattorista. Älä koskaan käynnistä tai pysäytä generaattoria, joka on kytkettynä sähköverkkoon tai päällä.
3. Käännä polttoaineen valintakytkin pystysuoraan nestekaasuletkun liittämistä varten.
4. Avaa nestekaasupullon polttoainenuppi kokonaan.
5. Työnnä virta-avain ON-asentoon.
6. Työnnä akkukytkin ON-asentoon.
7. SÄHKÖSTARTTI: Vedä rikastin CHOKE-asentoon.
8. Pidä virta-avain painettuna START-asentoon. Vapauta moottorin alkaessa käynnistyä. Jos moottori ei käynnisty viiden sekunnin kuluessa, vapauta kytkin ja odota vähintään kymmenen sekuntia ennen kuin yrität käynnistää moottorin uudelleen.
9. Älä ryypytä liikaa. Anna moottorin lämmetä useita sekunteja, ennen kuin työnnä rikastimen vähitellen RUN-asentoon.
10. VETOSTARTTI: Vedä rikastin CHOKE-asentoon.
11. PULL-TO-PRIME -TOIMINTO: Vedä käynnistysnarusta hitaasti, kunnes tuntuu vastusta, ja vedä sitten narusta nopeasti. Vedä rikastimesta 1-2 kertaa, kunnes tunnet muutamia palamispulsseja, jotka osoittavat, että moottori käynnistyi hetkeksi.
12. Työnnä rikastin sisään.
13. Vedä käynnistysnarusta hitaasti, kunnes tuntuu vastusta, ja vedä sitten narusta nopeasti.
14. Jos moottori ei käynnisty 1-vedolla, kun rikastin on RUN-asennossa, vedä rikastin ulos ja toista PULL-TO-PRIME -vaihe.

Nestekaasun käynnistäminen, jatkoa

HUOMIO

Huurteen havaitseminen nestekaasusäiliöissä ja säätimissä on yleistä käytön aikana, eikä se normaalisti tarkoita ongelmia. Kun nestekaasu höyrystyy ja kulkee säiliöstä generaattorin moottoriin, se laajenee. Kontin koko, käytetyn polttoaineen määrä, ilman kosteus ja muut käyttöolosuhteet voivat vaikuttaa muodostuvan huurteen määrään. Epätavallisissa tilanteissa tämä huurre voi rajoittaa kaasun virtausta generaattoriin, mikä voi heikentää suorituskykyä. Jos esimerkiksi säiliön lämpötilaa alennetaan erittäin matalalle, myös nestekaasun höyrystymisnopeus pienenee, eikä se välttämättä takaa riittävää polttoainvirtausta moottoriin. Tämä ei ole osoitus generaattorin ongelmasta, vaan vain ongelma kaasun virtauksessa nestekaasusäiliöstä. Jos generaattorin suorituskyky näyttää huononevan samalla kun huurteen muodostumista havaitaan säiliön venttiilissä, letkussa tai säätimessä, voidaan suorittaa joitain toimia tämän oireen poistamiseksi. Näissä harvinaisissa tapauksissa voi olla hyödyllistä vähentää tai poistaa kylmäpolttoainejärjestelmän vaikutukset tekemällä yksi seuraavista toimenpiteistä:

– Polttoainesäiliöiden vaihtaminen, jotta ensimmäinen säiliö voi lämmetä, toista tarvittaessa.

– Nestekaasusäilion sijoittaminen generaattorin päähän lähelle kahvaa, jossa moottorin tuuletinilma virtaa ulos generaattorista. Tätä ilmaa kuumennetaan hiukan virtauksella moottorin yli. Säiliötä ei tule asettaa äänenvaimentimen poistoaukon polulle.

– Säiliötä voidaan lämmittää väliaikaisesti kaatamalla lämmintä vettä säiliön yläosaan.

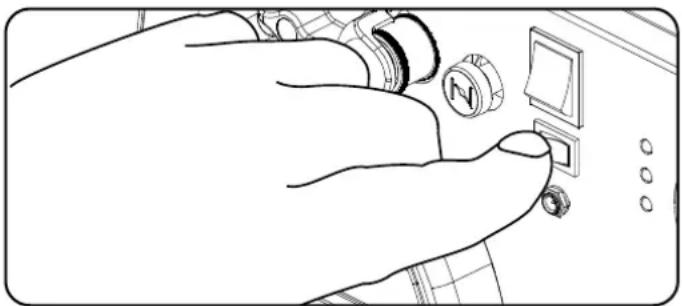

Säästökytkin

Economy Control -kytkin eli säästökytkin voidaan aktivoida polttoaineenkulutuksen ja melun minimoimiseksi, kun yksikköä käytetään pienennetyn sähkötehon aikana, jolloin moottorin nopeus voi olla joutokäynnillä. Moottorin käyntinopeus normalisoituu, kun sähköinen kuorma kytketään. Kun säästökytkin on pois päältä, moottori käy jatkuvasti normaalilla kierrosluvulla.

Jos sähkökuormitus on korkea tai hetkellinen vaihtelu suurta, säästökytkimen tulee olla kytkettynä pois päältä.

12V DC pistorasia

12 V DC-pistorasiaa voidaan käyttää mukana toimitetun latauskaapelin ja USB-laturin sekä muiden kaupallisesti saatavien 12 V DC: n autopistokkeiden kanssa. DC-lähtö on sääntelemätön ja voi vahingoittaa joitain tuotteita. Varmista, että lisälaitteiden tulojännitealue on vähintään 12–24 V DC. Kun käytät tasavirtapistorasiaa, käännä säästökytkin OFF-asentoon.

VAROITUS

Älä käytä laitetta, jos se on kytketty 12 V:n tasavirtapistorasiaan.

Pitkäaikainen altistuminen moottorin pakokaasuille voi aiheuttaa vakavan vamman tai kuoleman.

VAROITUS

Älä lataa laitetta laturilla pakokaasun puolelta. Pakokaasujen aiheuttama voimakas lämpö voi vahingoittaa laitetta ja aiheuttaa mahdollisen tulipalon.

Sähkökuormien kytkeminen

1. Anna moottorin vakautua ja lämmetä muutama minuutti käynnistyksen jälkeen.
2. Kytke pistoke ja kytke haluamasi 220 voltin yksivaiheinen vaihtovirta, 50 Hz.
3. ÄLÄ kytke 3-vaiheisia kuormia generaattoriin.
4. ÄLÄ ylikuormita generaattoria.

HUOMIO

Generaattorin kytkeminen sähköyhtiösi linjoihin tai muuhun virtalähteeseen saattaa olla lain vastaista. Lisäksi tämä toimenpide, jos se tehdään väärin, voi vahingoittaa generaattoriasi ja laitteitasi ja aiheuttaa vakavia vammoja tai jopa kuoleman sinulle tai työntekijälle, tai hänelle, joka työskentelee läheisillä voimalinjoilla. Jos aiot käyttää kannettavaa sähkögeneraattoria seisokin aikana, ilmoita siitä välittömästi sähköyhtiöllesi ja muista kytkeä laitteet suoraan generaattoriin. Älä kytke generaattoria kotisi pistorasiaan. Se voi muodostaa yhteyden sähköyhtiön sähkölinjoihin. Olet vastuussa siitä, että generaattorisi sähkö ei johdu takaisin sähköverkkoihin.

Jos generaattori kytketään rakennuksen sähköjärjestelmään, ota yhteys paikalliseen sähköyhtiöön tai valtuutettuun sähköasentajaan. Liitäntöjen on eristettävä generaattorin virta sähköverkosta ja niiden on noudatettava kaikkia sovellettavia lakeja ja määräyksiä.

Rinnakkaiskäyttö

Kahta (2) Champion-mallia 73001I-DF (EU) voidaan käyttää samanaikaisesti kokonaistuoton lisäämiseksi. Rinnakkaiskäyttöä varten tarvitaan Champion-mallin CPGPARKIT3K rinnakkaissarja (lisävaruste). Ota yhteyttä paikallisen jälleenmyyjään saadaksesi lisätietoja sarjan saatavuudesta. Yksityiskohtaiset ohjeet kytkettyjen generaattoreiden rinnakkaisasennuksesta ja käytöstä ovat sarjan omistajan käsikirjassa ja käyttöohjeissa.

Älä ylikuormita generaattoria

Kapasiteetti

Noudata näitä yksinkertaisia ohjeita laskeaksesi käyttötarkoituksesi kannalta tarpeellinen käyttö- ja käynnistysteho.

1. Valitse sähkölaitteet, joita aiot käyttää samanaikaisesti.
2. Näiden kohteiden käytönaikainen wattien kokonaismäärä. Tämä on se määrä tehoa, joka tarvitaan niiden pitämiseen käynnissä.
3. Tunnista kaikkien vaiheessa 1 yksilöityjen laitteiden suurin lähtöteho. Lisää tämä numero vaiheessa 2 laskettuun numeroon. Ylijännite on ylimääräinen virranpurkaus, jota tarvitaan joidenkin sähkökäyttöisten laitteiden käynnistämiseen. Kohdassa “Virranhallinta” lueteltujen vaiheiden noudattaminen takaa, että vain yksi laite käynnistyy kerrallaan.

Virranhallinta

Käytä seuraavaa kaavaa muuntaaksesi jännite ja ampeerit wateiksi:

$$ \text { Volti x ampeeri } = \text { watti } $$

Voit pidentää generaattorisi ja siihen liitettyjen laitteiden käyttöikää lisäämällä sähkökuormaa seuraavia ohjeita noudattaen:

1. Käynnistä generaattori ilman sähkökuormaa.
2. Anna moottorin käydä useita minuutteja tasaantumista varten.
3. Kytke virta ja käynnistä ensimmäinen laite. On parasta kiinnittää ensin laite, jolla on suurin kuorma.
4. Anna moottorin tasaantua.
5. Kytke virta ja käynnistä seuraava laite.
6. Anna moottorin tasaantua.
7. Toista vaiheet 5-6 jokaisen uuden laitteen kohdalla.

HUOMIO

Älä koskaan ylitä määritettyä kapasiteettia lisättäessä kuormia generaattoriin.

Moottorin pysäyttäminen

1. Sammuta ja irrota kaikki sähkökuormat. Älä koskaan käynnistä tai pysäytä generaattoria, joka on kytkettynä sähköverkkoon tai päällä.
2. Anna generaattorin käydä ilman kuormaa useita minuutteja moottorin ja generaattorin sisäisten lämpötilojen tasaamiseksi.
3. Käännä polttoaineventtiili OFF-asentoon, jos laite käy bensiinillä.
4. Käännä nestekaasupullon nuppi CLOSE- tai OFF-asentoon, jos nestekaasua käytetään.
5. Anna moottorin käydä, kunnes polttoaineen puute on pysäyttänyt moottorin. Tämä kestää yleensä muutaman minuutin.
6. Paina virta-avain OFF-asentoon.
7. Käännä akkukytkin OFF-asentoon.

Tärkeää: Varmista aina, että polttoaineventtiili ja virtaavain ovat OFF-asennossa, kun moottoria ei käytetä.

HUOMIO

Kun sammutat generaattorin nestekaasun käytön jälkeen, varmista, että nestekaasupullon nuppi on täysin kiinni.

HUOMIO

Jos moottoria ei käytetä vähintään kahteen (2) viikkoon, katso kohdasta Varastointi lisätietoja moottorin ja polttoaineen asianmukaisesta varastoinnista.

HUOMIO

Käännä akkukytkin aina OFF-asentoon, kun yksikköä ei käytetä. Tämä estää akkua tyhjentymästä. Noudata generaattorin ja akun huolto- ja varastointiohjeita, kun laitetta ei käytetä vähintään kahteen viikkoon.

Käyttö korkealla

Ilman tiheys korkealla on suurempi kuin merenpinnan tasolla. Moottorin teho laskee ilmamassan ja ilman ja polttoaineen suhteen vähentyessä. Moottorin teho ja generaattorin teho vähenevät noin 3,5 % jokaista merenpinnan korkeuden ylittävää 300 metriä kohden. Tämä on luonnollista, eikä asiaa voida muuttaa säätämällä moottoria. Suurissa korkeuksissa pakokaasupäästöjen lisääntyminen voi myös johtua ilma-polttoainesuhteen lisääntyneestä rikastumisesta. Muita korkean ongelmia voivat olla kovat käynnistykset, lisääntynyt polttoaineenkulutus ja sytytystulppien likaantuminen.

Ylikuormitussuoja

Ylikuormituksen merkkivalo syttyy, kun nimelliskuorma ylitetään. Kun maksimikuorma saavutetaan, LED- valo vilkkuu ja katkaisee virran pistokkeisiin. Virran palauttamiseksi sammuta moottori ja odota, kunnes valo sammuu. Käynnistä sitten generaattori uudelleen.

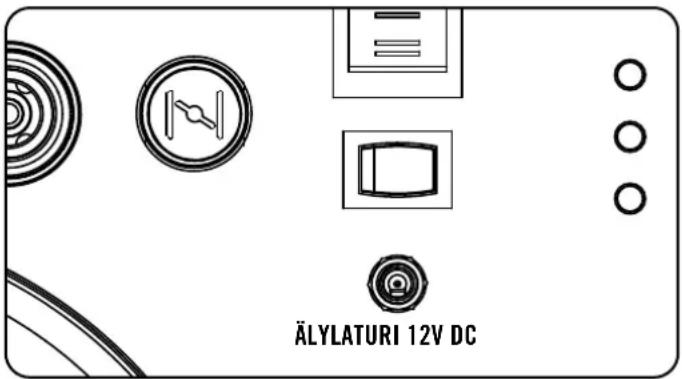

Älylaturi

Älylaturi (sis. toimitukseen) on laite, jota käytetään generaattorin akun lataamiseen. Älylaturi kytketään generaattoriin, etupaneelin DC-tuloon ja sitten kotitalouden pistorasiaan. Laturissa palaa valo. Jos akku tarvitsee latausta, punainen valo syttyy. Jos akku on hyvä eikä sitä tarvitse ladata tai se on ladattu täyteen, vihreä valo syttyy. Älylaturi on ohjelmoitu lataamaan tai lopettamaan lataus, kun valo on vihreä. Tämä on turvaominaisuus, joka auttaa estämään akun ja generaattorin vaurioita.

ÄLYLATURI 12V DC

HUOMIO

Jos akku on kokonaan tyhjä ja ei pidä latausta, älylaturi voidaan kytkeä virtalähteeseen virran antamiseksi rikastimelle.

Omistaja/käyttäjä on vastuussa kaikista määräaikaishuolloista.

VAROITUS

Älä koskaan käytä vaurioitunutta tai viallista generaattoria.

VAROITUS

Tehdasasetusten muuttaminen mitätöi takuun.

VAROITUS

Väärä huolto mitätöi takuun.

HUOMIO

Päästöjenrajoituslaitteiden ja -järjestelmien huoltoa, vaihtoa tai korjausta voi suorittaa kuka tahansa korjaamo tai luvan saanut henkilö.

Suorita kaikki määräaikaishuollot oikeaan aikaan. Korjaa kaikki ongelmat ennen generaattorin käyttöä.

Moottorin huolto

Tahattoman käynnistymisen estämiseksi pitää sytytystulpan johdin irrottaa ja maadoittaa ennen minkään huollon suorittamista.

Öljy

Vaihda öljy moottorin ollessa lämmin. Katso öljytiedoista sopiva öljylaatu käyttöympäristöllesi.

1. Aseta generaattori penkin tai pöydän päälle.
2. Avaa kannen ruuveja ja irrota huoltokansi.
3. Avaa kumitulppa tyhjennyspultin alapuolelta.
4. Poista tyhjennyspultti.

5. Kallista generaattoria sivulle ja anna öljyn valua kokonaan ulos.

6. Kiinnitä tyhjennyspultti takaisin.

7. Lisää vakiomoottoriöljy ja aseta öljytäyttökorkki/mittatikku paikalleen. ÄLÄ TÄYTÄ LIIKAA

8. Asenna huoltokansi takaisin ja kiristä kannen ruuvit.

9. Hävitä käytetty öljy hyväksytyssä jätehuoltolaitoksessa.

Öljy, jatkoa

HUOMIO

Kun öljyä on lisätty, silmämääräisessä tarkastuksessa tulee näkyä öljyä noin 1-2 kierteen mitalta täyttöaukosta. Jos käytät mittatikkua öljytason tarkistamiseen, ÄLÄ ruuvaa mittatikkua tarkistuksen aikana.

MAXIMUM FILL MINIMUM FILL DIP STICK DRAIN PLUG

Sytytystulpat

1. Irrota sytytystulpan johto.
2. Poista sytytystulppa sytytystulpan irrotustyökalulla (ei mukana).
3. Tarkasta tulpan elektrodi. Sen on oltava puhdas eikä se saa olla kulunut syttymiseen tarvittavan kipinän tuottamiseksi.
4. Varmista, että sytytystulpan rako on 0,55 - 0,65 mm (eli 0,021 - 0,025 tuumaa).
5. Katso sytytystulpan suosituksista lisätietoja tulpan

0.55-0.65 mm 0.021-0.025 in.

vaihtamisesta.

1. Kierrä tulppa huolellisesti kiinni.
2. Asenna tulppa tukevasti sytytystulpan pistokkeeseen (ei sisälly toimitukseen).
3. Kiinnitä sytytystulpan johto pistokkeeseen.

Ilmansuodatin

1. Irrota huoltokansi.
2. Paikanna ilmansuodattimen muovikansi.
3. Irrota kannen lukitussarana.
4. Poista vanha suodatin.
5. Aseta uusi suodatin paikalleen.
6. Napsauta sarana takaisin ilmansuodattimen kanteen.
7. Asenna huoltokansi takaisin ja kiristä kannen ruuvit huolellisesti.

Puhdistaminen

NOUDATA VAROVAISUUTTA

ÄLÄ suihkuta generaattoria vedellä.

Vesi voi saastuttaa polttoainejärjestelmän.

Puhdista generaattorin ulkopinnat kostealla liinalla.

Poista lika ja öljy pehmeällä harjalla.

Puhdista lika ja roskat generaattorista kompressorilla (25 PSI).

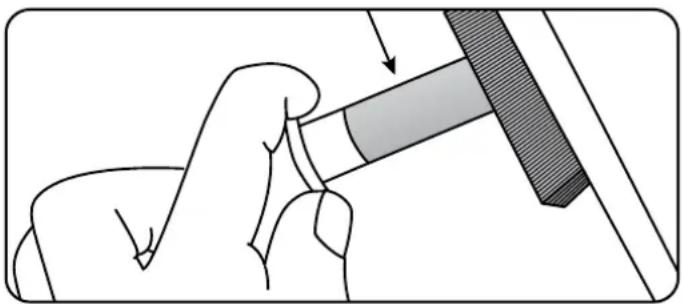

Kipinänestin

1. Anna moottorin jäähtyä kokonaan ennen kipinänestimen huoltoa.
2. Irrota kaksi ruuvia, jotka pitävät kansilevyä kiinni, joka puolestaan pitää kipinänestimen päätä kiinni äänenvaimentimessa.
3. Irrota kipinänestin.
4. Poista hiilijäämät varovasti kipinänestimestä teräsharjalla.
5. Vaihda kipinänestin, jos se on vaurioitunut.
6. Aseta kipinänestin äänenvaimentimeen ja kiinnitä kahdella ruuvilla.

Kipinänestimen puhdistamatta jättäminen heikentää moottorin suorituskykyä.

Säädöt

Ilma-polttoaineseosta ei voida säätää. Säätimen muuttaminen voi vahingoittaa generaattoriasi ja sähkölaitteitasi ja mitätöidä takuun.

Huoltovälit

Noudata seuraavassa huoltoaikataulussa ilmoitettuja huoltovälejä.

Huolla generaattoria useammin, jos työskentelet epäsuotuisissa olosuhteissa.

Aina 8 tunnin välein tai päivittäin
	Tarkista öljyn määrä
	Puhdista ilman imuaukon ja äänenvaimentimen ympäriitä
	Tarkista letkut vuotojen varalta
Ensimmäiset 5 käyttötuntia
	Vaihda öljy
Aina 50 käyttötunnin jälkeen tai kerran kaudessa
	Puhdosta ilmansuodatin
	Vaihda öljy, jos työskentelet raskaalla kuormituksella tai kuumassa ympäristössä
Aina 100 tunnin välein tai kerran kaudessa
	Vaihda öljy
	Puhdista/säädä sytytystulppa
	Tarkista/säädä venttiilin välys *
	Puhdista kipinänestin
	Puhdista polttoainesäiliö ja suodatin*
Aina 250 tunnin välein
	Puhdista palokammio*
Aina 3 vuoden välein
	Vaihda polttoaineletku ja nestekaasuletku

*Suorittavat asiantuntevat, kokeneet omistajat tai Champion Power Equipment -sertifioidut jälleenmyyjät.

Generaattorin akku

Tämä tuote on varustettu automaattisella akun latauspiirillä. Akku saa latausjännitteensä moottorin käydessä. Akku ylläpitää asianmukaista latausta, jos laitetta käytetään säännöllisesti (noin joka toinen viikko). Jos akkua käytetään harvemmin, akku on kytkettävä laturiin (sisältyy toimitukseen) tai akun ylläpitäjään, jotta akku pysyy oikein ladattuna. Jos akku ei pysty käynnistämään moottoria, moottori voidaan käynnistää vetämällä manuaalisesti moottorin käynnistysnarua. Jos akun jännite on erittäin alhainen, latauspiiri ei ehkä pysty lataamaan akkua uudelleen. Siinä tapauksessa akku on kytkettävä tavalliseen auton akkulaturiin uudelleenlatausta varten, ennen kuin sitä voidaan käyttää.

Akun lataaminen

Akulla varustetun generaattorin kohdalla sähkökäynnistyksessä on noudatettava akkujen asianmukaista huolto- ja varastointiohjeita. Automaattista akkulaturia (sisältyy toimitukseen), jossa on automaattinen latausominaisuus, tulisi käyttää akun lataamiseen. Suurin latausnopeus ei saa ylittää 1,5 ampeeria. Noudata akkulaturin mukana toimitettuja ohjeita. Akku on ladattava täyteen vähintään kerran kuukaudessa.

HUOMIO

Kelluva laturi ylläpitää akun tilaa pitkiä varastointiaikoja.

Akun irrottaminen

1. Poista akkupaneelin suoja.
2. Poista suojakotelo akun mustasta miinusjohdosta.
3. Irrota musta / miinusjohto akun mustasta / miinusnavasta ja säilytä kantaruuvi ja mutteri.
4. Toista vaiheet 1-2 punaisen/plusjohdon kohdalla.
5. Säilytä akkua viileässä, kuivassa paikassa.

Generaattorin huolto

Varmista, että generaattori pysyy puhtaana ja että sitä varastoidaan oikein. Käytä laitetta vain tasaisella alustalla puhtaassa ja kuivassa käyttöympäristössä. ÄLÄ altista laitetta ääriolosuhteille, liialliselle pöylle, lialle, kosteudelle tai syövyttäville höyryille.

Puhdista generaattorin ulkopinnat kostealla liinalla.

Poista lika ja öljy pehmeällä harjalla.

Puhdista lika ja roskat generaattorista kompressorilla (25 PSI).

Tarkasta kaikki tuuletusaukot ja jäähdytysaukot varmistaaksesi, että ne ovat puhtaat ja esteettömät.

NOUDATA VAROVAISUUTTA

ÄLÄ käytä puutarhaletkua generaattorin puhdistamiseen.

Vesi voi päästä generaattoriin jäähdytysaukkojen kautta ja vaurioittaa generaattorin käämejä.

Varastointi

Generaattori on käynnistettävä vähintään kerran 14 päivässä ja annettava käydä vähintään 20 minuutin ajan. Noudata näitä ohjeita pidempään varastoitaessa.

yleinen varastointi

1. Lisää oikeaa polttoainetta säiliöön.
2. Varmista, että kaikki laitteet on irrotettu generaattorista.
3. Käytä generaattoria muutama minuutti, jotta käsitelty polttoaine ehtii kiertää polttoainejärjestelmän ja kaasuttimen läpi.
4. Käännä polttoaineventtiili OFF-asentoon.
5. Anna generaattorin käydä, kunnes polttoaineen puute on pysäyttänyt moottorin. Tämä kestää yleensä muutaman minuutin.
6. Generaattorin täytyy jäähtyä täysin ennen puhdistamista ja varastointia.
7. Irrota sytytystulpan korkki ja vedä sitten narun kahvaa 3 kertaa tyhjentääksesi bensiinin kaasuttimen suuttimista.
8. Vaihda moottoriöljy.
9. Irrota sytytystulppa ja kaada noin ruokalusikallinen öljyä sylinteriin. Kierrä moottoria hitaasti öljyn jakamiseksi tasaisesti ja sylinterin voitelemiseksi.
10. Kiinnitä sytytystulppa takaisin.
11. Säilytä laitetta puhtaassa, kuivassa paikassa, joka ei ole suorassa auringonvalossa.

VAARA

Generaattorin pakokaasu sisältää hajutonta ja väritöntä hiilimonoksidikaasua.

Seuraavia varotoimenpiteitä on noudatettava, jotta vältetään sähkökäynnistysgeneraattorin vahingossa tapahtuva käynnistyminen varastoinnin aikana:

- Kun varastoit generaattoria lyhyemmän ajan varmista, että virta-avain, polttoaineventtiili ja akkukytkin ovat OFF-asennossa.

- Kun varastoit generaattoria pidemmän ajan varmista, että virta-avain, polttoaineventtiili ja akkukytkin ovat OFF-asennossa ja että akkukaapelit on irrotettu akusta.

Ongelma Syy Ratkaisu
Generaattori ei käynnisty Ei polttoainetta Lisää polttoainetta
	Viallinen sytytystulppa Vaihda sytytystulppa
	Laitetta on ladattu käynnistyksen aikana Poista laitteen kuormitus
Generaattori ei käynnisty. Generaattori käynnistyy, mutta käy karkeasti.	Öljyn määrä alhainen Täytä kampikammio oikeaan tasoon
		Sijoita generaattori tasaiselle alustalle
	Rikastin on väärässä asennossa Säädä rikastinta
	Sytytystulpan johdin löysällä Kiinnitä johdin sytytystulppaan
Generaattori ei käynnisty sähköisesti Generaattorin akku on tyhjä Lataa generaattorin akku
	Akkukytkin on OFF-asennossa Käännä akkukytkin ON-asentoon.
Generaattori sammuu kesken käytön	Polttoaine lopussa	Täytä polttoainesäiliö
	Öljyn määrä alhainen Täytä kampikammio oikeaan tasoon. Sijoita generaattori tasaiselle alustalle
Generaattori ei pysty toimittamaan tarpeeksi virtaa tai ylikuumenee	Generaattori on ylikuormittunut	Tarkista kuorma ja säädä. Lue “Virranhallinta”
	Ilmankierto ei riitä	Tarkista ilmankierron esteet Siirrä hyvin tuuletettuun tilaan
Ei vaihtovirtasyöttöä	Kaapeli on väärin kytketty	Tarkista kaikki liitännät
	Liitetty laite on viallinen	Vaihda viallinen laite
	Vikavirtasuoja on avoinna	Kuittaa vikavirtasuoja
	Johdotus löysällä	Tarkista ja kiristä johtoliitokset
	Muu	Ota yhteys tukeen
Toistuva vikavirtasuojan laukeaminen	Ylikuorma	Tarkista kuorma ja säädä. Lue “Virranhallinta”
	Vialliset johdot tai laite	Tarkista vaurioiden, paljaiden tai kuluneiden johtojen varalta. Vaihda viallinen laite

Sissejuhatus

ÄRGE puudutage kuumi pindu.

Vältige kokkupuudet kuumade heitgaasidega.

ÄRGE muutke generaatorit mingil viisil.

ETTEVAATUST

Bensiin ja bensiiniaurud (bensiin):

Hoidke bensiini alati eemal sädemetest, lahtisest leegist, signaallampidest, kuumusest ja muudest süttimisallikatest.

ÄRGE segage öli ja bensiini.
