Tekniska specifikationer	Champion 73001iDF bensingenerator, effekt på 2800W, 4-taktsmotor, tankvolym på 4,5 liter.
Användning	Perfekt för campingaktiviteter, byggarbetsplatser och som reservkraftkälla.
Underhåll och reparation	Kontrollera regelbundet motoroljan, rengör luftfiltret och kontrollera bränslenivån.
Säkerhet	Använd endast utomhus för att undvika kolmonoxidansamling, följ säkerhetsinstruktionerna vid start.
Allmän information	Vikt: 25 kg, ljudnivå: 58 dB, 2 års garanti.

Vanliga frågor - 73001iDF Champion

Hur startar jag Champion 73001iDF-generatorn?

För att starta generatorn, se till att bränsletanken är full, ställ strömbrytaren på 'ON', dra i startsnöret eller tryck på startknappen om sådan finns.

Vad gör jag om generatorn inte startar?

Kontrollera att bränsletanken är full, att strömbrytaren är i läge 'ON' och att batteriet är laddat. Om problemet kvarstår, kontrollera tändstiften och elektriska anslutningar.

Hur byter jag olja i generatorn?

För att byta olja, stäng av generatorn och låt den svalna. Ta bort avtappningspluggen, låt oljan rinna ut helt och fyll sedan på med ny olja till rekommenderad nivå.

Vilken typ av bränsle ska användas för Champion 73001iDF?

Använd rekommenderad blyfri bensin med ett oktantal på minst 87. Undvik bensin som innehåller mer än 10 % etanol.

Hur vet jag om generatorn är överbelastad?

Generatorn är överbelastad om strömbrytaren löser ut. Kontrollera den anslutna belastningen och se till att den inte överstiger generatorns kapacitet.

Vad är bränsletankens kapacitet?

Bränsletanken på Champion 73001iDF har en kapacitet på 4,0 liter.

Hur förlänger jag generatorns livslängd?

För att förlänga generatorns livslängd, utför regelbundet underhåll, byt olja, rengör eller byt luftfilter och förvara den på en torr plats.

Är det normalt att generatorn låter?

Ja, alla generatorer ger ifrån sig ljud när de är i drift. Om ljudet verkar överdrivet, kontrollera fästen och om det finns föremål som kan vibrera.

Var kan jag hitta reservdelar till Champion 73001iDF?

Reservdelar kan beställas från tillverkaren, auktoriserade återförsäljare eller online på webbplatser specialiserade på generatorreservdelar.

Hur stänger jag av generatorn på ett säkert sätt?

För att stänga av generatorn, koppla bort alla anslutna apparater, ställ strömbrytaren på 'OFF' och låt den gå några minuter för att svalna innan du förvarar den.

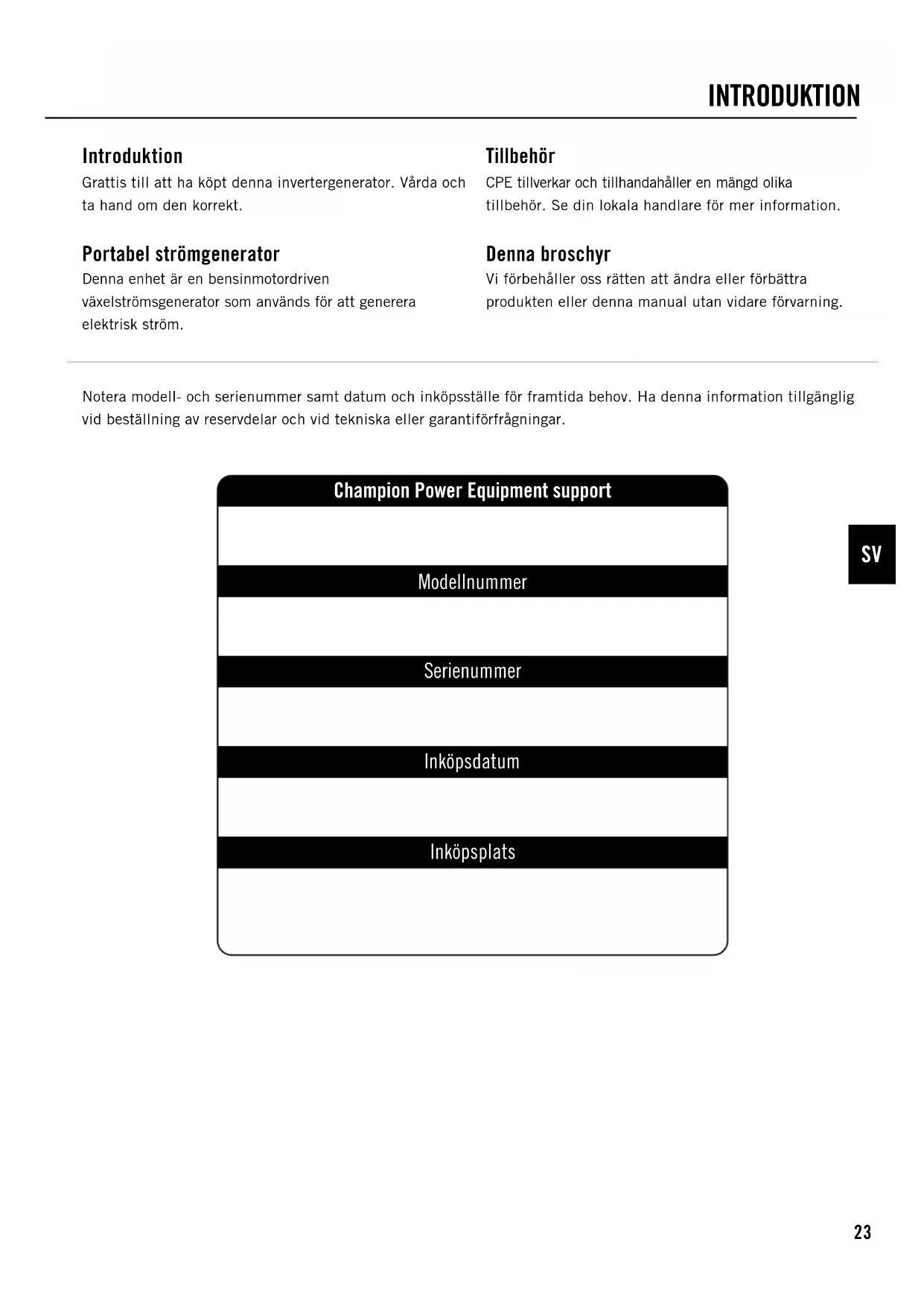

BRUKSANVISNING 73001iDF Champion

Grattis till att ha köpt denna invertergenerator. Vårda och ta hand om den korrekt.

Portabel strömgenerator

Denna enhet är en bensinmotordriven växelströmsgenerator som används för att generera elektrisk ström.

Tillbehör

CPE tillverkar och tillhandahåller en mängd olika tillbehör. Se din lokala handlare för mer information.

Denna broschyr

Vi förbehåller oss rätten att ändra eller förbättra produkten eller denna manual utan vidare förvarning.

Notera modell- och serienummer samt datum och inköpsställe för framtida behov. Ha denna information tillgänglig vid beställning av reservdelar och vid tekniska eller garantiförfrågningar.

Vänligen gör dig bekant med följande symboler. Säkerhetssymbolen och nyckelorden är säkerhetsvarningar. Följ alla säkerhetsmeddelanden för att undvika olyckor eller personskador.

FARA

FARA anger en omedelbart farlig situation som, om den inte undviks, kommer att leda till död eller allvarlig personskada.

WARNING

FARA anger en potentiellt farlig situation som, om den inte undviks, kan leda till död eller allvarlig personskada.

FÖRSIKTIGHET

FARA anger en potentiellt farlig situation som, om den inte undviks, kan leda till mindre eller måttliga personskador.

FÖRSIKTIGHET

WARNING utan symbolen för säkerhetsvarning anger en potentiellt farlig situation som, om den inte undviks, kan leda till skador på egendom.

OBSERVERA

Om du har frågor om din generator kan vi hjälpa dig. Vänligen kontakta din lokala handlare.

WARNING

Läs denna manual noggrant innan du använder din generator. Att avvika från instruktionerna kan leda till allvarliga skador eller död.

WARNING

Avgaserna från den här produkten innehåller kemikalier som är dokumenterat skadliga för hälsan eller t.o.m. dödliga.

FARA

Generatoravgaser innehåller kolmonoxid som är en färglös, doftfri, giftig gas. Att andas in kolmonoxid kommer att orsaka illamående, yrsel, svimning eller död. Om du börjar känna dig yr eller svag, se till att få frisk luft omedelbart.

Använd generatorn utomhus och på en väl ventilerad plats.

ANVÄND INTE generatorn inomhus. Detta inkluderar garage, källare, kryputrymmen, förråd, inhägnader eller avdelningar samt generatorutrymmen i husbilar eller husvagnar.

LÄT INTE avgasångor tränga in i stängda utrymmen genom fönster, dörrar, ventiler eller andra öppningar.

KOLMONOXIDVARNING: att använda en generator inomhus KAN DÖDA DIG PÅ ETT PAR MINUTER.

FARA

Generatorn producerar kraftfull spänning.

RÖR INTE nakna sladdar eller kärl.

ANVÄND INTE elektriska sladdar som är slitna, skadade eller trasiga.

ANVÄND INTE generatorn i vått väder.

TILLÅT INTE att barn eller okvalificerade personer hanterar eller genomför underhåll på generatorn.

Använd en säkerhetsbrytare på fuktiga ställen eller på ställen med strömförande material såsom metallunderlag.

Använd godkänd överföringsutrustning för att isolera generatorn från dina elektriska verktyg och meddela ditt elbolag innan du ansluter din generator till elnätet.

WARNING

Gnistor kan resultera i brand eller elektriska stötar.

Vid underhåll av generatorn:

Koppla ifrån sladden till tändstiftet och placera den så att den inte kan komma i kontakt med tändstiftet.

Undersök INTE om det bildas gnistor när tändstiftet är borttaget.

Använd endast godkända testare av tändstift.

WARNING

Att köra motorer som producerar hetta. Allvarliga skador kan uppstå vid kontakt.

Brännbart material kan fatta eld vid kontakt.

VIDRÖR INTE heta ytor.

Låt utrustning svalna av innan den vidrörs.

Se till att hålla ett avständ på minst 91,4 cm (ca

3 ft.) på alla sidor för att säkerställa tillräcklig avkylning.

Se till att hålla ett avständ på minst 1,5 meter (ca

5 ft.) från brännbart material.

WARNING

Medicinsk och livsuppehållande användning.

Kontakta larmassistans omedelbart i händelse av en olycka.

ANVÄND ALDRIG den här produkten för att driva livsuppehållande enheter eller apparater.

ANVÄND ALDRIG den här produkten för att driva medicinska enheter eller apparater.

Informera din elleverantör omedelbart om någon i ditt hushåll är beroende av elektrisk utrustning för att överleva.

Informera din elleverantör omedelbart om någon i ditt hushåll skulle uppleva en medicinsk kris utan tillgänglig elektricitet.

WARNING

Användning av den här utrustningen kan generera gnistor som kan starta brand i torr vegetation.

Ett gnistskydd kan krävas. Användaren bör kontakta den lokala brandskyddsmyndigheten beträffande gällande brandskyddsbestämmelser.

FARA

Roterande delar kan trassla in händer, fötter, hår, kläder och/eller accessoarer.

Traumatiska amputationer eller allvarliga skärsår kan uppstå.

Se till att hålla händer och fötter borta från roterande delar.

Sätt upp långt här och ta bort smycken.

Använd utrustning med skydd på plats.

ANVÄND INTE löst sittande kläder, hängande snören eller andra saker som kan fastna eller ryckas in.

WARNING

Den snabba rekylen av startsnöret kan slita med sig hand och arm mot motorn snabbare än du hinner släppa taget.

Brutna ben, frakturer, blåmärken eller stukningar kan bli resultatet.

När du ska starta motorn, dra startsnöret långsamt tills du känner motstånd och dra då snabbt för att undvika rekyl.

STARTA eller STANNA INTE motorn med några elektriska enheter anslutna.

FÖRSIKTIGHET

Att överstiga generatorns driftkapacitet kan skada generatorn och/eller de elektriska enheter som är kopplade till den.

ÖVERBELASTA INTE generatorn.

Starta generatorn och låt motorn stabiliseras innan du ansluter någon elektrisk belastning.

Anslut elektrisk utrustning när den är avstängd och sätt sedan på den efter anslutning.

Stäng av elektrisk utrustning innan du stänger av generatorn.

MIXTRA INTE med den reglerade hastigheten.

MODIFIER A INTE generatorn på något vis.

FÖRSIKTIGHET

Olämplig hantering eller användning av din generator kan skadad den, förkorta dess livslängd och göra garantin ogiltig.

Använd endast generatorn på avsett sätt.

Använd endast på jämn och platt mark.

UTSÄTT INTE generatorn för överdriven fukt, damm eller smuts.

LÅT INTE något material blockera ventilationsöppningarna.

Om anslutna enheter överhettas ska de stängas av och kopplas bort från generatorn.

ANVÄND INTE generatorn om:

– Den inte alstrar någon elektricitet

– Utrustningen ger gnistor, rök eller eld

– Utrustningen vibrerar överdrivet

Bränslesäkerhet

FARA

BENSIN, BENSINÅNGOR OCH GASOL ÄR MYCKET BRANDFARLIGA OCH EXPLOSIVA.

Brand eller explosion kan orsaka allvarliga brännskador eller död.

Bensin och bensinångor:

• BENSIN ÄR MYCKET BRANDFARLIG OCH EXPLOSIV.
  – Bensin kan orsaka brand eller explosion vid antändning.
  – Bensin är ett flytande bränsle men dess ångor kan antändas.
  – Bensin är hudirriterande och måste tvättas bort omedelbart om den spillts på hud eller kläder.
  – Bensin har en distinkt lukt, vilket hjälper till att upptäcka potentiella läckor snabbt.
  – Vid bensinbrand får flammorna inte släckas om man inte först kan stänga AV bränsletillförselventilen. Detta beror på att det kan uppstå explosionsrisk om en brand släcks och bränsleförsörjningen inte är avstängd.
• Bensin expanderar eller dras ihop med omgivande temperaturer. Fyll aldrig bensintanken till full kapacitet, eftersom bensin behöver utrymme att expandera om temperaturen stiger.

Gasol (propan/LPG):

• GASOL (PROPAN) ÄR MYCKET BRANDFARLIG OCH EXPLOSIV.
• Brandfarlig gas under tryck kan orsaka brand eller explosion vid antändning.
  – Gasol (propan) är tyngre än luft och kan sätta sig på låga ställen när den släpps ut.
  – Gasol (propan) har getts en distinkt lukt, vilket hjälper till att upptäcka potentiella läckor snabbt.
  – Vid petroleumgasbrand får flammorna inte släckas om man inte först kan stänga AV bränsletillförselventilen. Detta beror på att det kan uppstå explosionsrisk om en brand släcks och bränsleförsörjningen inte är avstängd.
• Kontrollera att cylinderventilen är av samma typ vid byte av gasolcylindrar.

– Håll alltid gasolcylindern i upprätt läge.
– Gasol bränner huden om den kommer i kontakt med den. Håll alltid gasol på borta från huden.

Vid påfyllning eller tömning av petroleum:

Stäng av generatorn och låt den svalna i minst två minuter innan du tar bort locket till bränslet. Lossa försiktigt på locket för att släppa ut trycket ur tanken. Fyll eller töm endast utomhus på en väl ventilerad plats. PUMPA INTE bensin direkt in i generatorn på bensinstationen. Använd en godkänd behållare för att fylla på bränslet i generatorn.

ÖVERFYLL INTE bränsletanken.

Se alltid till att hålla bränsle borta från gnistor, öppen eld, glöd, hetta eller andra antändningskällor.

TÄND INTE eller rök cigaretter.

Vid start av generatorn:

Försök ALDRIG att starta en skadad generator.

Se till att bensinlocket, luftfiltret, tändstiften, bränsleslangar och avgassystem sitter ordentligt på plats.

Låt utspillt bränsle att dunsta bort ordentligt innan du försöker starta motorn.

Se till att generatorn står stadigt på platt mark.

Vid användning av generatorn:

FLYTTA eller TIPPA INTE generatorn under användning. TIPPA INTE generatorn eller låt bränsle eller olja att spillas ut.

Vid transport eller underhåll av generatorn:

Se till att bränslets avstängningsventil är stängd och att bränsletanken är tom.

Se till att en gasolcylinder inte är ansluten till generatorn och att den förvaras på ett säkert sätt.

Koppla ifrån sladden till tändstiftet.

Vid förvaring av generatorn:

Förvara borta från gnistor, öppen eld, glöd, hetta eller andra antändningskällor.

Förvara inte generator, bensin eller gasolcylinder nära ugnar, vattenvärmare eller andra apparater som producerar värme eller som tänds automatiskt.

! WARNING

Använd aldrig en bensinbehållare, gasolanslutningsslang, bensintank, gasolcylinder eller annat bränsleobjekt som är skadat eller ser skadat ut.

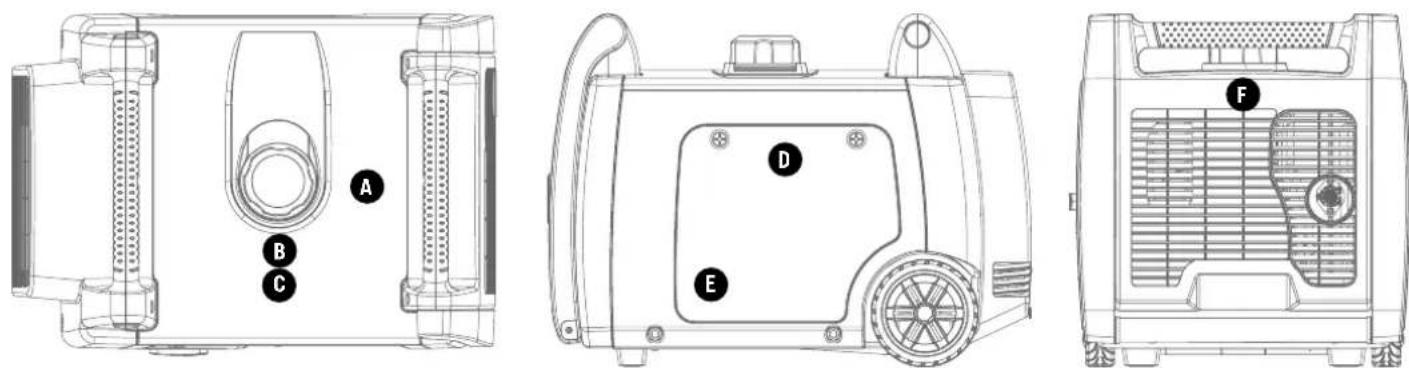

Placering av säkerhetsdekaler

Dessa dekaler varnar dig för potentiella faror som kan leda till allvarliga skador. Läs dem noga.

Om en dekal lossnar eller blir svår att läsa bör du kontakta din lokala återförsäljares kundservice för eventuellt byte.

A

1.5M MINI MAJOR ITEMS PAG E MINI MAJOR ITEMS PAG E SET'S EST. 30 NO MARGIN W 1.5M

B

©

DANGER Using a generator inlets can KILL YEN IN MINUTES. The generator contains carbon monoxide. This is a passer you cannot see a smell. NEVER use inside in the air. Use the gas. EVE IF DO S.A. windings are open. ONLY use OUTSIDE with a windline, down, and verde. PELIGRO El uso de un generator en interiores PUEDE MATARLO EN MINITOS. El escape del generator confiere monoxide de carbon. Este es un vasejo que no es puede ver a laire. MUNICAO su este centro del hogar el garaje. INCO 950 ## las puertas y ventrables estan alterantes. Etas SUILO EN INTERIORRE, laje de vinflueur, parclera, y farras de reconstitut. DANGER Using a generator à l'inférieur PEUT VOUS TUDR EN QUÉLQUES MINUTES. L'espèvement du generator content du monoxide de carboxy. Il faut d'un carce qui estant le vise. À la fréderse d'inférieur de la mûlo de un garaje. MÈME si les portes et les fenées sont revues. Intérêct-UNIQUIRMENT À L'EXTIERIEUR, loin des fenées, portes de trapoes en vanlafation.

D

DANGER PELIGRO WARNING ADVERTENCIA CAUTION PRECAUCTION

E

STOP / ALTO / ARRÊT NO OIL IN UNIT / NO TIENE ACEITE / MANQUE D'HUILE DANS L'UNITÉ! REMOVE PANEL TO FILL OIL / QUITE EL PANEL PARA AGREGAR ACEITE RETIRER LE PANNEAU POUR REMPLIR D'HUILE ELEGE DES VARGES S'AMMELLES ETIC EQUISITION, POÙ LE PARLE MELON TIN ETI ETIC ETIC ETIC SOUTAGE DU BAIL POMATO ETIC ETIC ETIC ETIC ETIC FIRE DE LA CHAULTURE ETIC ETIC ETIC ETIC ETIC POMEUR ETIC ETIC ETIC ETIC ETIC ETIC ETIC EN PEAT ETIC ETIC ETIC ETIC ETIC ETIC ETIC EN PEAT ETIC ETIC ETIC ETIC ETIC ETIC EN PEAT ETIC ETIC ETIC ETIC ETIC ETIC EN PEAT ETIC ETIC ETIC ETIC ETIC ETIC EN PEAT ETIC ETIC ETIC ETIC ETIC ETIC EN PEAT ETIC ETIC ETIC ETIC ETIC EN PEAT ETIC ETIC ETIC ETIC ETIC EN PEAT ETIC ETIC ETIC ETIC EN PEAT ETIC ETIC ETIC EN PEAT ETIC ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC ENTRÉCULES EN CABBEGO EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEAT ETIC EN PEATT EN PEATT EN PEATT EN PEATT EN PEATT EN PEATT EN PEATT EN PEATT EN PEATT EN PEATT EN PEATT EN PEATT EN PEATT EN PEATT EN PEATT EN PEATT EN PEATT EN PEATT EN PEATT

F

Din generator kräver en viss montering. Denna enhet levereras från vår fabrik utan olja. Den måste underhållas ordentligt med bränsle och olja innan den används.

Ta bort generatorn från leveransförpackningen.

1. Placera leveransförpackningen på en stabil platt yta.
2. Ta bort allting från kartongen förutom generatorn.
3. Använd bärhandtagen på enheten för att försiktigt lyfta ut generatorn ur lådan. (Det rekommenderas att två personer lyfter.)

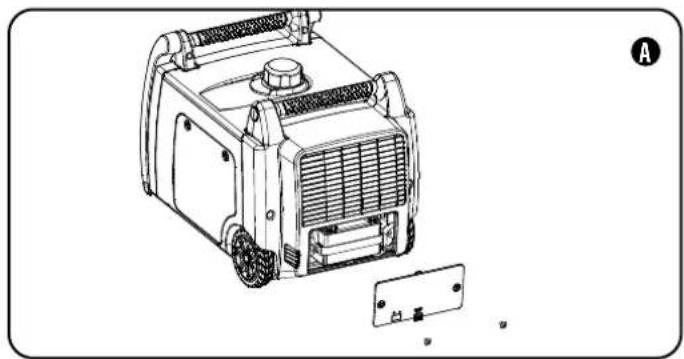

Anslut batteriet (elektriska startmodeller)

1. Använd en skruvmejsel för att ta bort de två skruvarna från batteriets underhållsskydd. (A)
2. När skruvarna har tagits bort kan dragfliken av gummi på skyddet dras ut för att hjälpa till att lossa och lösgöra underhållsskyddet. (A)
3. Ta bort batteriets underhållsskydd. (A)
4. Klipp av buntbandet som håller ihop batteriets kablar.

1. Använd en skruvmejsel för att ta loss batteribulten på den röda plusterminalen (+) på batteriet.
2. Anslut den röda pluspolen (+) till den röda plusterminalen (+) på batteriet med hjälp av bulten.
3. Dra gummiskyddet över batterikabelns anslutning och batteriterminalen.
4. Upprepa steg 5-7 för den svarta minuspolen (-) och den svarta minusterminalen (-) på batteriet.

Om batteriets kablar inte syns när batteriets underhållsskydd har tagits bort så kan det innebära att kablarna har fästs upp ovanför batteriet och inte är direkt synliga.

Fyll på motorolja.

FÖRSIKTIGHET

FÖRSÖK INTE starta eller dra igång motorn innan den har fyllts på ordentligt med rekommenderad mängd och typ av olja. Skador på generatorn till följd av att dessa instruktioner inte har följts gör garantin ogiltig.

OBSERVERA

Den rekommenderade oljetypen är 10W-30 motorolja.

1. Placera generatorn på en platt jämn yta.

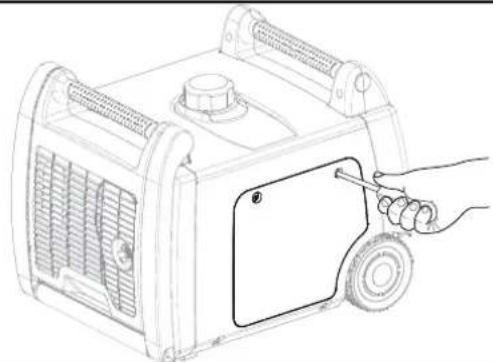

2. Lossa på skyddets skruvar och ta bort underhållsskyddet.

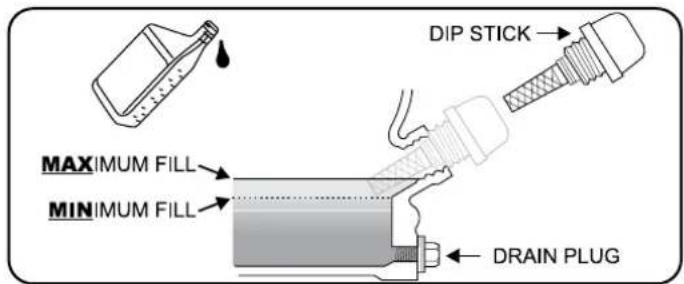

1. Ta bort oljelocket och oljestickan för att fylla på olja.
2. Fyll på olja och återställ oljestickan och oljelocket. ÖVERFYLL INTE.
3. Kontrollera oljenivåerna dagligen och fyll på vid behov.

OBSERVERA

När oljan har fyllts på bör en avsyning visa olja upp till ca 1-2 gängor från att rinna ut ur påfyllningshålet.

Om du använder en oljesticka för att kontrollera oljan ska du INTE skruva fast oljestickan när du gör kontrollen.

OBSERVERA

Kontrollera oljan ofta under inkörningsperioden. Se avsnittet om underhåll för rekommenderat underhållsintervall.

Motorn är utrustad med en lågnivåavstängning och kommer att stanna när oljenivån i växellådan kommer under gränsnivån.

OBSERVERA

Generatorns rotor har ett förseglat, smörjt kullager som inte kräver någon ytterligare smörjning under kullagrets hela livslängd.

OBSERVERA

Vi anser att de första fem körtimmarna är inkörningsperiod för enheten. Kör på eller under 50% av wattbelastningen under inkörningsperioden och variera belastningen då och då för att låta statorspiralerna hettas upp och svalna av. Att justera belastningen kommer också att låta motorhastigheten att variera, vilket hjälper kolvringarna att sätta sig. Byt olja efter de första 5 timmarnas inkörningsperiod.

OBSERVERA

Syntetisk olja får användas efter de första 5 timmarnas inkörningsperiod. Använd av syntetisk olja förlänger inte det rekommenderade intervallet för byte av olja.

OBSERVERA

Vädret kommer att påverka motoroljan och dess funktion. Byt oljetyp för att anpassa till rådande väderlek och för att passa motorns behov.

Fyll på bränsle (bensin)

1. Använd rent, nytt, standard blyfritt bränsle med en lägsta oktanhalt på 85 och en etanolhalt på mindre än 10 % per volym.
2. BLANDA INTE olja och bränsle.
3. Rengör området runt bränslelocket.
4. Skruva av bränslelocket.
5. Fyll försiktigt på bränsle i tanken. ÖVERFYLL INTE. Bränsle kan expandera efter påfyllning. Minst 6,4 mm ( 14 in.) av utrymmet i tanken krävs för expansion och mer än 6,4 mm ( 14 in.) rekommenderas. Bränsle kan tvingas ut ur tanke som en följd av expansion om det överfylls och det kan påverka en jämn drift av produkten. När tanken fylls på rekommenderas att lämna tillräckligt med utrymme för bränslet att expandera.
6. Skruva på bränslelocket och torka bort eventuellt spillt bränsle.

! FÖRSIKTIGHET

Använd vanlig oblyad bensin med en lägsta oktanhalt på 85.

Blanda inte olja och bensin.

Fyll upp tanken till ca 6,4 mm ( 14 in.) från tankens överdel för att tillåta att bränslet expanderar.

PUMPA INTE bensin direkt in i generatorn på bensinstationen. Använd en godkänd behållare för att fylla på bränslet i generatorn.

FYLL INTE på bränsletanken inomhus.

FYLL INTE på bränsletanken när motorn är igång eller mycket varm.

ÖVERFYLL INTE bränsletanken.

TÄND INTE cigarette eller rök när du fyller på bränsletanken.

! WARNING

Att fylla på bränslet för fort genom bränslesilen kan leda till att bränslet slår tillbaks på användaren under påfyllning.

Våra motorer fungerar bra med 10 % eller mindre etanolblandat bränsle. Vid användning av bränsleblandningar är några saker värda att notera:

• Etanol- och bensinblandningar kan absorbera mer vatten än endast bensin.
  – Dessa blandningar kan eventuellt separera och lämna vatten eller en vattenliknande gegga i tanken, bränsleventilen och förgasaren
• Med en bränsleförsörjning som matas genom gravitation kan detta försämrade bränsle dras in i förgasaren och orsaka skada på motorn och/eller orsaka potentiell fara.
• Det finns endast ett fåtal leverantörer av bränslestabilisatorer som kan hantera etanolblandat bränsle.
  – Alla skador eller faror som uppkommer genom användning av olämpligt bränsle, dåligt förvarat bränsle och/eller dåligt fungerande stabilisatorer täcks inte av tillverkarens garanti.

Det rekommenderas att stänga av bränsletillförseln och sedan köra motorn tills bränslet helt tar slut och helt tömma tanken om utrustningen har stått oanvänd i mer än 30 dagar.

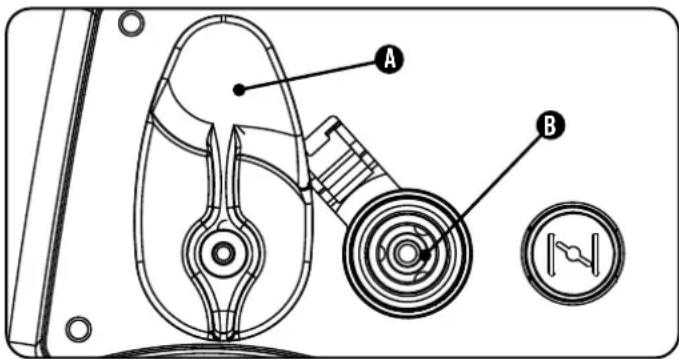

1. Se till att bränsleväljaren på omkopplaren är i klockan 12-läge (vertikal) (A)
2. Skjut den yttre hylsan tillbaka på gasolsnabbkopplingsslangens beslag (B) med fingrarna.
3. När den yttre hylsan befinner sig i bakåtläge infogar du gasolslangen (ingår) i inloppet och släpper den yttre hylsan. Hylsan återvänder automatiskt och låser slangen i inloppet.
4. Ta bort säkerhetspluggen eller locket från cylinderventilen.
5. Anslut den andra änden av slangen till gasol-cylindern och dra åt den för hand.
6. Kontrollera alla anslutningar för läckage genom att applicera en lösning av tvål och vatten på beslagen. Bubblor som uppträder eller bubblor som växer indikerar att det finns en läcka. Om det finns en läcka vid ett beslag stänger du av gasventilen vid tanken och drar åt beslaget. Slå på gasen igen och kontrollera beslaget med tvål- och vattenlösning. Du får inte använda generatorn och kontakta kundtjänst om läckan finns kvar eller den inte finns vid ett beslag.

• Använd endast standardgasoltankar med 9 eller 13 kilos kapacitet med typ 1, Acme-gängor till höger.
• Verifiera att nykvalificeringsdatumet på tanken inte har förfallit.
• Alla nya cylindrar måste tömmas på luft och fukt före fyllning. Använda cylindrar som inte har täppts igen eller hållits stängda måste också rengöras.
• Tömningsprocessen måste utföras av en gasolleverantör. (Cylindrar från en bytesleverantör bör redan ha tömts och fyllts på korrekt).
• Placera alltid cylindern så att anslutningen mellan ventilen och gasinloppet inte orsakar tvära böjningar eller veck i slangen.

Låt inte barn manipulera eller leka med cylinder eller slanganslutningarna.

FÖRSIKTIGHET

Använd godkända gasolcylindrar utrustade med en OPD-ventil (överfyllningsskydd). Håll alltid cylindern i vertikalt läge med ventilen högst upp och installerad på marknivå på en plan yta. Cylindrar får inte installeras nära någon värmekälla och bör inte utsättas för sol, regn och damm. Stäng av cylinderventilen och bränsleventilen och koppla bort cylindern vid transport och lagring. Täpp igen utloppet, vanligtvis med ett plastlock, om finns. Håll cylindrar borta från värme och ventilerade när de är i ett fordon.

WARNING

Om det finns en stark lukt av gas: Stäng av gasförsörjningen på cylindern. Använd tvålvatten för att kontrollera slangen och anslutningarna på cylinderventilen och generatorn och som kommer att producera en stor bubbla vid läckagepunkten. Rök inte eller tänd en cigarette. Kontrollera inte heller läckor med hjälp av en tändsticka, öppen eldkälla eller tändare. Kontakta en kvalificerad tekniker för att inspektera och reparera gasolsystemet vid eventuellt läckage innan generatorn används.

Jordning

Din generator måste vara korrekt ansluten till lämplig jordning för att förhindra elektrisk chock.

WARNING

Om generatorn inte jordas ordentligt kan det leda till elektrisk chock.

En jordningsterminal som är ansluten till ramen på generatorn finns på strömpanelen. För fjärrjordning, anslut en kraftig koppartråd (12 AWG minimum) mellan generators jordningsterminal och en kopparstång som körs ner i marken. Vi rekommenderar starkt att du talar med en kvalificerad elektriker för att säkerställa att detta tillvägagångssätt följer gällande lokala elektriska standarder.

ANVÄND INTE generatorn inomhus. Detta inkluderar garage, källare, kryputrymmen, förråd, inhägnader eller avdelningar samt generatorutrymmen i husbilar eller husvagnar. Kontakta dina lokala myndigheter. I vissa områden måste generatorer registreras hos det lokala elbolaget. Generatorer som används på byggplatser kan lyda under ytterligare lokala bestämmelser. Generatorer ska alltid stå på en plan och jämn yta (även om de inte är i drift). Generatorer måste ha minst 1,5 m (5 ft) fritt avständ från allt brännbart material. Generatorer måste även ha minst 91,4 cm (3 ft) fritt utrymme på alla sidor för att möjliggöra avkylning, underhåll och service. Generatorer får aldrig startas eller används bak på en SUV, husbil, släpvagn, på lastbilsflak (vanligt, platt eller på annat sätt), under trappor/trapphus, bredvid väggar eller byggnader eller på någon annan plats som inte möjliggör tillräcklig kylning av generatorn och/eller ljuddämparen. Stäng INTE IN generatorer under drift. Låt generatorer svalna ordentligt före transport eller förvaring.

Placera generatorn i ett välventilerat område. Placera INTE generatorn nära ventiler eller inlopp där avgaser kan dras in i upptagna eller begränsade utrymmen. Undersök noga hur vind- och luftströmmar rör sig när du placerar generatorn.

Om korrekta säkerhetsåtgärder inte följs riskerar det att tillverkarens garanti blir ogiltig.

WARNING

Använd eller förvara inte generatorn i regn, snö eller våt väderlek.

Att använda en generator eller elektrisk apparat i våta omständigheter såsom regn och snö eller i närheten av en pool eller ett sprinklersystem eller när dina händer är våta kan leda till dödlig elektrisk chock.

WARNING

Under användning kommer ljuddämparen och avgaserna att bli heta. Om tillräcklig avkylning och luftutrymme inte finns eller om generatorn är blockerad eller instängd kan temperaturerna bli extremt höga och leda till brand.

Jordning

Generators jordningssystem ansluter ramen till jordterminalerna på strömpanelen. Jordningssystemet är anslutet till växelströmmens neutrala sladd.

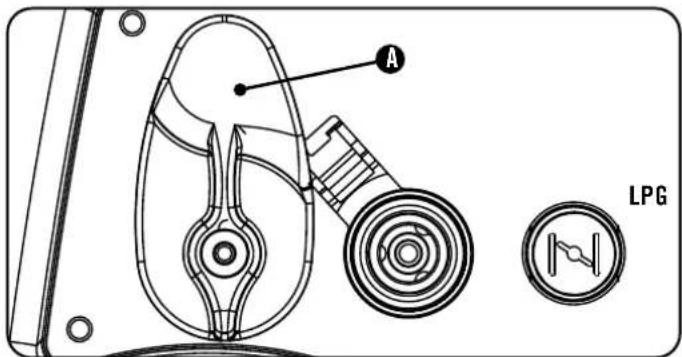

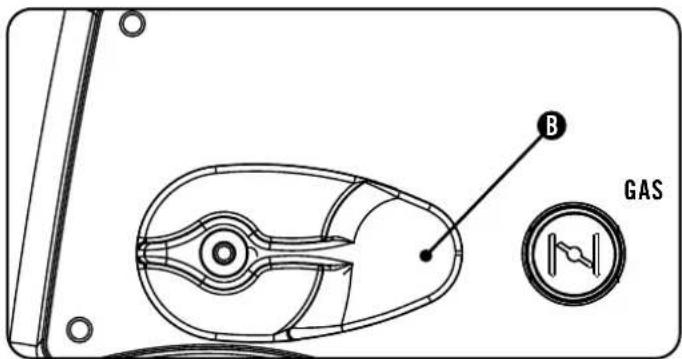

Bränsleväljare

Bränsleväljaren på inverterarens framsida är utformad för att välja mellan önskad bränslekälla, bensin eller gasol. Vrid väljaren till bränslesymbolen på framsidan för att välja önskad bränslekälla. Vrid bränsleväljaren till klockan 12-läge (vertikalt) för gasoldrift. (A) Vrid bränsleväljaren till klockan 3-läge (horisontellt) för

A LPG

bensindrift. (B)

SV

B GAS

OBSERVERA

Bensinventilen är ÖPPEN när bränsleväljaren är i klockan 3-läge Vrid bränsleväljaren till klockan 12-läge för att STÄNGA bensinventilen.

FÖRSIKTIGHET

Om tändningen hålls nere längre än 5 sekunder i läge "Start" kan det skada startaren.

OBSERVERA

Det bifogade 12V 7AH-batteriet laddas när motorn körs, men det rekommenderas också att batteriet laddas helt åtminstone en gång i månaden.

OBSERVERA

När batteriomkopplaren är i läge "ON" så tänds reglaget om batteriet skickar ut en laddning. Kontrollera att batteriet fortfarande är korrekt anslutet om reglaget inte tänds när batteriomkopplaren är i läge "ON".

OBSERVERA

Om motorn startar, men inte fortsätter att gå, se till att generatorn verkligen står på en platt jämn yta. Motorn är försedd med en sensor för låg oljenivå som förhindrar att motorn körs när oljenivån kommer under den kritiska nivån.

BensinAtt starta inverteraren

OBSERVERA

Generatorn startar INTE med bensin utan batteriladdning eller en korrekt anslutning.

1. Se till att generatorn är placerad på en platt jämn yta.
2. Koppla ifrån all elektrisk belastning från generatorn. Starta eller stanna aldrig generatorn med några elektriska enheter anslutna eller påslagna.
3. Vrid bränsleväljaren till "horisontellt" läge
4. Dra ut chokespaken till läge "CHOKE".
5. Tryck tändningen till läge "ON".
6. Tryck batteriomkopplaren till läge "ON".
7. ELEKTRISK START: Tryck ner och håll tändningen i läge "START". Släpp tändningen genast motorn startar. Om motorn inte startar inom fem sekunder, släpp tändningen och vänta i minst tio sekunder innan du försöker starta motorn på nytt.
8. START MED DRAGSNÖRE: Dra i startsnöret långsamt tills du känner motständ och dra då snabbt.
9. Använd inte choken för mycket. Låt motorn värmas upp flera sekunder innan du trycker choken till läge "RUN".

OBSERVERA

Håll choken i läge "Choke" för endast en dragning med dragsnöret. Efter den första dragningen trycker du in choken i upp till de följande tre dragen med dragsnöret. För mycket choke leder till att tändstiften smutsas ner och motorn flödas på grund av bristen på inkommande luft. Det kommer att göra att motorn inte startar.

GASOL

1. Se till att generatorn är placerad på en platt jämn yta.
2. Koppla ifrån all elektrisk belastning från generatorn. Starta eller stanna aldrig generatorn med några elektriska enheter anslutna eller påslagna.
3. Vrid bränsleväljaren till vertikalt läge för och anslut gasolslangen.
4. Öppna gasolcylinderns knopp helt.
5. Tryck tändningen till läge "ON".
6. Tryck batteriomkopplaren till läge "ON".
7. ELEKTRISK START: Dra chokespaken till läge "Choke".
8. Tryck ner och håll tändningen i läge "START". Släpp tändningen genast motorn startar. Om motorn inte startar inom fem sekunder, släpp tändningen och vänta i minst tio sekunder innan du försöker starta motorn på nytt.
9. Använd inte choken för mycket. Låt motorn värmas upp flera sekunder innan du trycker choken till läge "RUN".
10. START MED DRAGSNÖRE: Dra chokespaken till läge "Choke".
11. PULL-TO-PRIME: Dra i startsnöret långsamt tills du känner motständ och dra då snabbt. Dra 1-2 gånger med choken ut tills du känner ett antal förbränningsimpulser som indikerar att motorn startade tillfälligt.
12. Skjut in choken.
13. Dra i startsnöret långsamt tills du känner motständ och dra då snabbt.
14. Om motorn inte startar efter 1 dragning med choken i "RUN", drar du ut choken och upprepar steget PULL-TO-PRIME.

Notera att frost på gasolbehållare och regulatorer är vanligt under drift och är normalt inte en indikation på ett problem. Gasol expanderar när den förångas och stiger från tanken till generatorns motor. Den mängd frost som bildas kan påverkas av behållarens storlek, mängden bränsle som används, luftfuktighet och andra driftsförhållanden. I ovanliga situationer kan frosten begränsa gasflödet till generatorn vilket resulterar i försämrad prestanda. Om tankens temperatur exempelvis sjunker till en mycket låg nivå, minskar också den hastighet vid vilken gasolen förångas, och kan inte ge tillräckligt med bränsle till motorn. Detta är inte en indikation på ett problem med generatorn, utan endast ett problem med gasflödet från gasolbehållaren. Om generatorns prestanda verkar försämras samtidigt som isbildning upptäcks på tankventil, slang eller regulator, kan vissa åtgärder vidtas för att eliminera detta symptom.

I dessa sällsynta situationer kan det vara till hjälp att minska eller eliminera effekterna av det kalla bränslesystemet genom att göra något av följande:

• Byta bränsletankar för att låta den första tanken värmas upp och upprepa vid behov
• Placera gasolbehållaren i slutet av generatorn nära handtaget, där luft från motorfläkten strömmar ut från generatorn. Denna luft upphettas en aning när den flödar över motorn. Behållaren får inte placeras i ljuddämparens utloppsväg.
  – Behållaren kan värmas tillfälligt genom att hålla varmt vatten över tankens ovansida.

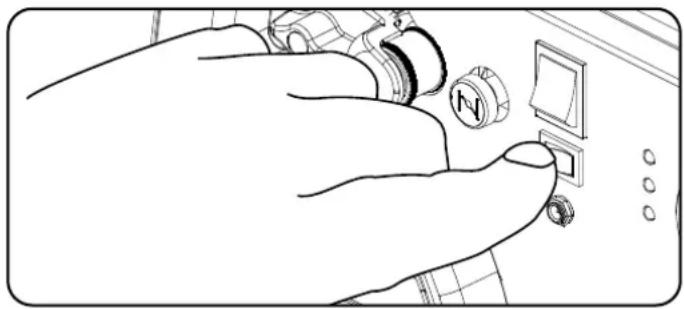

Omkopplare för ekonomikontroll

Omkopplaren för ekonomikontroll kan aktiveras för att minimera bränsleförbrukning och buller när du använder enheten vid minskad elektrisk utgång. Detta tillåter att motorns hastighet går i viloläge när enheten inte används. Motorns hastighet återgår till det normala när en elektrisk belastning är ansluten. När omkopplaren för ekonomikontroll stängs av körs generatorn konstant i normal hastighet.

Under perioder med hög elektrisk belastning eller tillfälliga strömvariationer bör omkopplaren för ekonomikontroll stängas AV.

12 V likströmsuttag

Det 12 V likströmsuttaget kan användas tillsammans med laddningskabeln och USB-laddaren och andra vanliga bilkontakter för 12V likström. Likströmsuttaget är oreglerat och kan skada vissa produkter. Bekräfta att ditt tillbehörs inkommande spänningsområde är minst 12-24 V likström. Stäng av ekonomiläget när du använder likströmsuttaget.

WARNING

Använd inte enheten när den är inkopplad till ett 12V likströmsuttag.

Långvarig exponering för motoravgaser kan orsaka allvarliga skador och död.

WARNING

När en enhet laddas ska den inte placeras på den sidan där avgaserna kommer ut ur generatorn. Extrem hetta som orsakas av avgaser kan skada enheten och utgöra en möjlig brandrisk.

Att ansluta elektrisk belastning

1. Låt motorn stabiliseras och värmas upp i några minuter efter start.

2. Koppla in och starta de önskade 220 volts, AC enkelfas, 50 Hz elektriska belastningarna.

3. ANSLUT INTE trefas belastningar till generatorn.

4. ÖVERBELASTA INTE generatorn.

OBSERVERA

Att ansluta en generator till ditt elnät eller till någon annan kraftkälla kan strida mot lagen. Förutom detta kan det, om det görs felaktigt, skada din generator och dina apparater och dessutom orsaka allvarlig skada eller t.o.m. död för dig eller eventuella elektriker eller andra som arbetar på närliggande kraftledningar. Om du tänker köra en portabel elektrisk generator under ett strömavbrott, vänligen meddela ditt elbolag omedelbart och kom ihåg att koppla in dina apparater direkt till generatorn. Koppla inte in generatorn i något uttag i ditt hem. Att göra detta kan skapa en koppling till elbolagets kraftledningar. Du är ansvarig att se till att din generators elektricitet inte kopplas tillbaks in i elbolagets kraftledningar.

Om generatorn ska kopplas till en byggnads elektriska system ska du rådfråga ditt lokala elbolag eller en kvalificerad elektriker. Anslutningar måste isolera generatorkraften från kraften i elnätet och måste dessutom följa alla gällande lagar och regler.

Parallell användning

Två (2) Champion-generatorer av modell 73001I-DF (EU) kan användas parallellt för att öka den totala mängden ström. Ett Champion-parallellpaket av modell CPGPARKIT3K (extra utrustning) krävs för parallell användning. Kontakta kundtjänst eller din lokala handlare för pakettillgänglighet.

Detaljerade instruktioner för installation av parallellpaket och drift av de anslutna generatorerna finns i parallellpaketets ägarmanual och bruksanvisning.

Överbelasta inte generatorn

Kapacitet

Följ dessa enkla steg för att räkna ut vilken mängd watt som krävs för drift och start av de enheter du vill köra.

1. Välj de elektriska enheter som du tänker köra samtidigt.
2. Lägg ihop watt-talen för dessa enheter. Detta är den mängd watt som du behöver för att hålla dina enheter igång.
3. Notera det högsta watt-talet av de enheter som du valde i steg 1. Lägg till detta tal till summan du fick ihop i steg 2. Spänningsökning (extra watt) är den extra effekt som behövs för att starta vissa elektriskt drivna komponenter. Följ stegen i stycket "Strömhantering" för att säkerställa att endast en enhet i taget startas.

Strömhantering

Använd följande formel för att konvertera volt och ampere till watt:

$$ \text { Volt } \times \text { Ampere } = \text { Watt } $$

Följ dessa steg för att förlänga livslängden på din generator och på inkopplade enheter när du ökar på den elektriska belastningen:

1. Starta generatorn utan någon elektrisk belastning inkopplad.
2. Låt motorn köras i några minuter för att stabiliseras.
3. Koppla in och starta den första enheten. Det är bäst att koppla på den enhet som har högst belastning först.
4. Låt motorn stabilisera sig.
5. Koppla in och starta nästa enhet.
6. Låt motorn stabilisera sig.
7. Upprepa steg 5-6 för varje extra enhet.

OBSERVERA

Överskrid aldrig den angivna kapaciteten när du lägger till fler belastande källor till generatorn.

Att stänga av motorn

1. Stäng av och koppla ur alla elektriska belastningar. Starta eller stanna aldrig generatorn med några elektriska enheter anslutna eller påslagna.
2. Låt generatorn köras utan belastning i några minuter för att stabilisera den interna temperaturen på motorn och generatorn.
3. Vrid bränsleventilen till läge "OFF" om generatorn drivs med bensin.
4. Vrid gasolcylinderknoppen till läge "CLOSE" eller "av" om generatorn drivs med gasol.
5. Låt motorn köras tills bristen på bränsle stoppar motorn. Detta tar vanligtvis några minuter.
6. Vrid tändningen till läge "OFF".
7. Vrid batteriomkopplaren till läge "OFF".

Viktigt: Se alltid till att bränsleventilen och tändningen är i läge "OFF" när motorn inte används.

OBSERVERA

När du stänger av generatorn efter gasoldrift, kontrollera att gasolcylinderknoppen är i helt stängt läge.

OBSERVERA

Om motorn inte ska användas under period på två (2) veckor eller längre, vänligen se stycket "Förvaring" för korrekt förvaring av motor och bränsle.

OBSERVERA

När enheten inte används, ställ alltid batteriomkopplaren till läge "OFF". Detta förhindrar att batteriet laddas ur. Följ instruktionerna i avsnittet "Underhåll och förvaring" för generatorn och batteriet när enheten inte ska användas på 2 veckor eller mer.

Drift vid hög höjd

Lufttätheten vid hög höjd är lägre än vid havsnivån. Motoreffekten minskar när luftmassan och luftbränsleförhållandet minskar. Motoreffekten och generatorns effekt minskar cirka 3½ % för varje 300 meters (1 000 ft) höjd över havet. Detta är ett naturligt förlopp och kan inte ändras genom motorjustering. Vid höga höjder kan även avgasutsläppen öka på grund av ökad anrikning av luftbränsleförhållandet. Andra effekter av hög höjd kan vara svår start, ökad bränsleförbrukning och nedsmutsade tändstift.

Hantering vid överbelastning

Indikatorlampan för överbelastning tänds när den tillåtna belastningen överskrids. När den maximala belastningen har uppnåtts blinkar LED-lampan och strömmen bryts till de anslutna enheterna. För att återfå strömmen, stäng av motorn och vänta tills lampan slocknar och starta sen om generatorn.

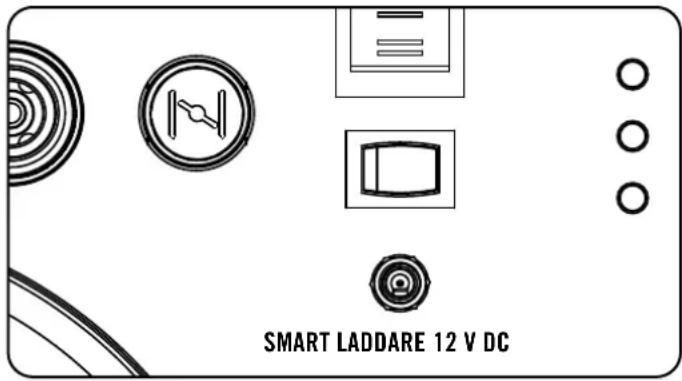

Smart Charger

Den smarta laddaren (ingår) är en enhet som används för att ladda generatorbatteriet. Den smarta laddaren kopplas in i generatorn via likströmsingången på framsidan, och sedan till ett hushålls uttagsströmkälla. Det finns en lampa på laddaren. Den röda lampan lyser om batteriet behöver laddning eller laddas. Den gröna lampan lyser om batteriet är fulladdat och inte behöver laddas eller laddningen har slutförts. Den smarta laddaren är programmerad att inte ladda eller att sluta ladda när lampan lyser grön. Detta är en säkerhetsfunktion som hjälper till att förhindra skador på batteriet och generatorn.

Om batteriet är helt dött kan den smarta laddaren anslutas till en strömkälla för att möjliggöra ström till choken.

Ägaren/användaren är ansvarig för allt periodiskt underhåll.

WARNING

Använd eller kör aldrig en skadad eller trasig generator.

WARNING

Att mixtra med den fabriksinställda regulatorn kommer att göra att garantin blir ogiltig.

WARNING

Olämpligt underhåll kommer att göra att garantin blir ogiltig.

OBSERVERA

Underhåll, byte av delar eller reparation av avgaskontrollanordningar kan göras av valfri reparationsverkstad eller individ.

Genomför allt underhåll på utsatt tid. Rätta till alla problem innan generatorn används.

Motorunderhåll

För att förebygga oavsiktlig start av motorn, ta bort och jorda sladden till tändstiftet innan underhåll genomförs.

Olja

Byt olja när motorn är varm. Se oljespecifikationen för att välja rätt oljekvalitet för din användningsmiljö.

1. Ställ generatorn ovanpå en arbetsbänk eller ett bord.

2. Lossa på skyddets skruvar och ta bort underhållsskyddet.

3. Öppna underhållspluggen av gummi från bottenbulten

4. Avlägsna bottenbulten.

5. Luta generatorn på sidan och låt oljan tömmas helt.

6. Sätt tillbaka bottenbulten.

7. Fyll på standard motorolja och sätt tillbaka oljestickan och oljelocket. ÖVERFYLL INTE.

8. Sätt tillbaka underhållslocket och dra åt lockets skruvar.

9. Kassera använd olja på en godkänd avfallshanteringsstation.

Olja, forts.

OBSERVERA

När oljan har fyllts på bör en avsyning visa olja upp till ca 1-2 gängor från att rinna ut ur påfyllningshålet. Om du använder en oljesticka för att kontrollera oljan ska du INTE skruva fast oljestickan när du gör kontrollen.

DIP STICK MAXIMUM FILL MINIMUM FILL DRAIN PLUG

Tändstift

1. Ta bort sladden till tändstiftet.
2. Använd ett tändstiftsverktyg (ingår inte) för att ta bort tändstiftet.
3. Kontrollera elektroden på tändstiftet. Den måste vara ren och inte sliten för att producera den gnista som krävs för tändning.

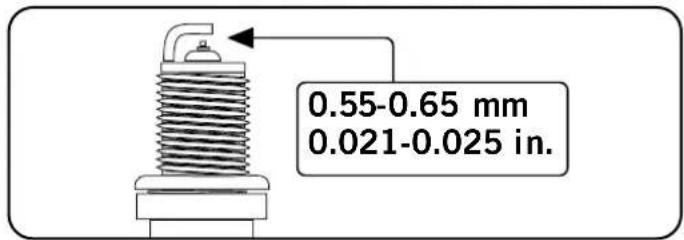

4. Kontrollera att tändstiftets mellanrum är 0,55 -0,65 mm eller (0,021-0,025 in.).
5. Se diagrammet över rekommenderade tändstift vid byte av tändstift.

0.55-0.65 mm 0.021-0.025 in.

1. Sätt försiktigt tillbaks tändstiftet i motorn.
2. Använd ett tändstiftsverktyg (ingår inte) för att installera tändstiftet ordentligt.
3. Fäst sladden till tändstiftet.

73001i-DF(EU)

OEM-Tändstift: F7RTC

Utbyteständstift: NGK BPR6ES eller motsvarande

Säkerställ att tändstiftets gap är 0,55-0,65 mm (0,021 - 0,025 in.)

Underhåll av ventilspel

• Inloppsventil: 0,06 - 0,12 mm (0,002 - 0,005 in.)
• Avgasventil: 0,08 - 0,14 mm (0,003 - 0,006 in.)

Luftfilter

1. Ta bort underhållsskyddet.
2. Lokalisera luftfiltrets plastlock.
3. Öppna lockets låsningsgångjärn.
4. Ta bort det gamla filtret.
5. Sätt det nya filtret på plats.
6. Sätt tillbaka gångjärnet på luftfilterlocket.
7. Sätt tillbaka underhållslocket och dra åt lockets skruvar.

Rengöring

FÖRSIKTIGHET

Spruta INTE generatorn med vatten

Vatten kan kontaminera bränslesystemet.

Använd en fuktig trasa för att rengöra utsidan på generatorn.

Använd en mjuk borste för att ta bort smuts och olja.

Använd en luftkompressor (25 PSI) för att ta bort smuts och skräp från generatorn.

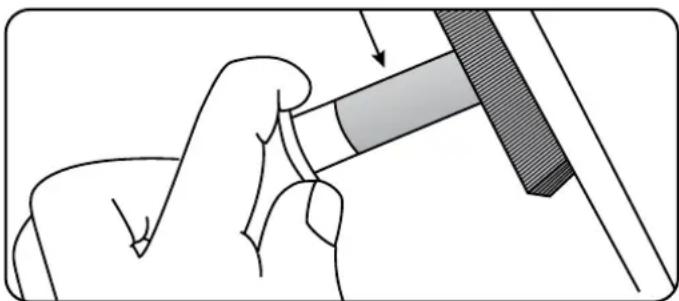

Gnistskydd

1. Låt motorn svalna helt innan du genomför underhåll på gnistskyddet.
2. Ta bort de två skruvarna som håller fast täckplåten som i sin tur håller fast gnistskyddet vid ljuddämparen.
3. Ta bort gnistskyddets skärm.
4. Ta försiktigt bort kolrester från gnistskyddets skärm med en stålborste.
5. Ersätt gnistskyddet om det är skadat.
6. Fäst gnistskyddet vid ljuddämparen med de två skruvarna.

Att inte rengöra gnistskyddet gör att motorns prestanda minskar.

Justeringar

Luft-bränsleblandningen är inte justerbar. Att mixtra med regulatorn kan skada din generator och dina elektriska apparater och gör garantin ogiltig.

Underhållsschema

Följ de underhållsintervall som anges i följande underhållsschema.

Genomför underhåll på din generator oftare om den används i ogynnsamma förhållanden.

Var åttonde timme eller dagligen
	Kontrollera oljenivå
	Rengör runt luftintag och ljuddämpare
	Kontrollera slangar för läckage
De första fem timmarna
	Byt olja
Var 50:e timme eller varje säsong
	Rengör luftfilter
	Byt olja om generatorn ska köras under tung belastning eller i het miljö.
Var 100:e timme eller varje säsong
	Byt olja
	Rengör/justera tändstift
	Kontrollera/justera ventilavstånd*
	Rengör gnistskydd
	Rengör bränsletank och filter*
Var 250:e timme
	Rengör förbränningskammare*
Vart tredje år
	Byt bränsleslang och gasolslang

*Ska utföras av kunniga, erfarna ägare eller av Champion Power Equipment-certifierade återförsäljare.

Generatorbatteri

Denna produkt är utrusta med en automatisk batteriladdningsenhet. Batteriet laddas när motorn körs. Batteriet behåller bibehåller en lagom laddning om enheten används regelbundet (minst en gång varannan vecka). Om enheten används mindre ofta bör batteriet anslutas till en batteriladdare (ingår) för att hålla batteriet lämpligt laddat. Om batteriet inte klarar av att starta motorn så kan den startas med hjälp av dragsnöret. Om batteriets spänning är extremt låg finns risk att laddningsenheten inte klarar att ladda batteriet. Om så är fallet måste batteriet anslutas till en konventionell batteriladdare för att laddas innan det kan användas.

Ladda batteriet

För generatorer som är utrustade med batterier för elektrisk start måste korrekt batteriunderhåll och batteriförvaring ske. En automatisk batteriladdare (ingår) med automatisk underhållsladdning bör användas för att ladda batteriet. Maximal laddningsstyrka bör inte överstiga 1,5 ampere. Följ de instruktioner som följer med batteriladdaren. Batteriet bör laddas fullt minst en gång i månaden.

OBSERVERA

En underhållsladdare kommer att bibehålla batteriet i gott skick under långa förvaringsperioder.

Koppla ifrån batteriet

1. Ta bort batteriets panelskydd.
2. Ta bort det skyddande höljet från den svarta minuspoolen (-).
3. Koppla ifrån den svarta minuspolen (-) från den svarta minusterminalen (-) på batteriet och spara/förvara lockskruven och läsbrickan.
4. Upprepa steg 1-2 för den röda pluspoolen (+).
5. Förvara batteriet på en sval torr plats.

Generatorunderhåll

Se till att generatorn hålls ren och att den förvaras på lämpligt sätt. Använd endast enheten på en platt jämn yta i en ren, torr användningsmiljö. UTSÄTT INTE enheten för extrema omständigheter, överdrivet damm, smuts, fukt eller frätande ångor.

Använd en fuktig trasa för att rengöra utsidan på generatorn.

Använd en mjuk borste för att ta bort smuts och olja. Använd en luftkompressor (25 PSI) för att ta bort smuts och skräp från generatorn.

Inspektera alla luftventiler och avkylningsslitsar för att säkerställa att de är rena och obehindrade.

FÖRSIKTIGHET

ANVÄND INTE en trädgårdsslang för att rengöra generatorn.

Vatten kan komma in i generatorn via avkylningsslitsarna och skada generatorns spiraler.

Förvaring

Generatorn bör startas minst en gång var 14:e dag och köras i minst 20 minuter.

För längre tids förvaring, vänligen följ dessa riktlinjer.

Generatorförvaring

1. Fyll på en lämplig bränslestabilisator i tanken.
2. Se till att alla apparater är frånkopplade från generatorn.
3. Kör generatorn ett par gånger så att det behandlade bränslet cirkulerar i bränslesystemet och förgasaren.
4. Vrid bränsleventilen till läge "OFF".
5. Låt motorn köras tills bristen på bränsle stoppar motorn. Detta tar vanligtvis några minuter.
6. Generatorn behöver kylas ned helt innan rengöring och förvaring.
7. Ta bort tändstiftslocket och dra sedan i dragsnöret tre gånger för att tömma förgasarmunstyckena på bränsle.
8. Byt motoroljan.
9. Ta bort tändstiftet och håll i ca. en matsked olja i cylindern. Veva motorn försiktigt för att distribuera oljan och smörja cylindern.
10. Sätt tillbaks tändstiftet.
11. Förvara enheten på en ren, torr plats och inte i direkt solljus.

FARA

Generatoravgaser innehåller kolmonoxid som är en färglös, doftfri, giftig gas.

För att undvika oavsiktlig tändning av din elektriska startgenerator under förvaringsperioder bör följande förebyggande åtgärder tas:

– Se till att tändningen, bränsleventilen och batteriets omkopplare är i läge "OFF" när generatorn ska förvaras under kortare perioder.
– Se till att tändningen, bränsleventilen och batteriets omkopplare är i läge "OFF" och att batteriets poler har kopplats bort från batteriet när generatorn ska förvaras under en längre tid.

Problem Orsak Lösning
Generatorn startar inte Inget bränsle Fyll på bränsle
		Felaktigt tändstift Byt ut tändstiftet
		Enheten var belastad under uppstart Ta bort belastningen från enheten
Generatorn startar inte, Generatorn startar men går ojämnt	Låg oljenivå Fyll på vevhuset till lämplig nivå
		Placera generatorn på en platt jämn yta
	Choken står i fel läge. Justera choken.
	Sladden till tändstiftet är lös Fäst sladden till tändstiftet
Generatorn startar inte elektriskt Generatorbatteriet är dött Ladda upp generatorbatteriet
		Batteriomkopplaren står i läge "OFF" Vrid batteriomkopplaren till läge "ON".
Generatorn stängs av under drift	Slut på bränsle	Fyll på bränsletanken
	Låg oljenivå Fyll på vevhuset till lämplig nivå	Placera generatorn på en platt jämn yta
Generatorn alstrar inte tillräckligt med ström eller överhettas	Generatorn är överbelastad	Kontrollera belastningen och justera.Se "Strömhantering"
	Otilräcklig ventilation	Kontrollera om luften hindras. Flyttageneratorn till en väl ventilerad plats.
Ingen växelströmförsörjning	Sladdar inte korrekt anslutna	Kontrollera alla anslutningar
	Ansluten enhet fungerar inte	Byt ut den anslutna enheten
	Strömbrytaren är öppen	Återställ strömbrytaren
	Lösa kablar	Kontrollera och sätt fast kabelanslutningar
	Övrigt	Kontakta hjälplinjen
Strömbrytaren utlöses upprepade gånger	Överbelastning	Kontrollera belastningen och justera.Se "Strömhantering"
	Felaktiga sladdar eller enhet	Kontrollera efter skadade, öppna ellerfransiga sladdar. Byt ut den anslutnaenheten

Einführung

IKKE sprut vann på generatoren.

Vann kan forurense drivstoffsystemet.
