CPG3500E2-DF - Generator Champion - Gratis bruksanvisning och manual

Produkttyp	Bärbar generator
Varumärke	Champion
Modell	CPG3500E2-DF
Kontinuerlig effekt	3000 Watt
Toppeffekt	3500 Watt
Motortyp	4-takts OHV
Motorvolym	196 cc
Bränsletyp	Bensin
Bränslekapacitet	3,5 gallon (13,2 liter)
Drifttid vid 50% last	12 timmar
Startmetod	Manuell repstart
Uttag	2x 120V 20A hushåll, 1x 120V 30A husbil, 1x 12V DC
Ljudnivå	68 dBA
Mått (L x B x H)	23,5 x 18,5 x 18,5 tum
Vikt	95 lbs (43 kg)
Bränslemätare	Ja
Överströmsskydd	Ja
Oljekapacitet	0,6 quart (0,6 liter)
Rekommenderad oljetyp	10W-30
Tändstiftsgap	0,028 - 0,031 tum
Garanti	3 års begränsad garanti

Vanliga frågor - CPG3500E2-DF Champion

Vilken typ av olja ska jag använda i Champion CPG3500E2-DF-generatorn?

Använd SAE 10W-30 olja för allmän användning. Denna motor kräver cirka 0,6 quart (0,6 liter) olja. Kontrollera oljenivån före varje användning.

Hur startar jag generatorn?

Se till att generatorn står på en plan yta, fyll på olja och bränsle, vrid bränsleventilen till PÅ, stäng choken, sätt tändningsbrytaren på PÅ, och dra långsamt i startsnöret tills du känner motstånd, dra sedan snabbt.

Vad är drifttiden för CPG3500E2-DF vid halv last?

Drifttiden är cirka 12 timmar vid 50% last med en full 3,5 gallon bränsletank.

Kan jag köra känslig elektronik som datorer?

CPG3500E2-DF producerar ren ström med mindre än 3% THD, vilket gör den säker för känslig elektronik. Använd dock ett överspänningsskydd för extra säkerhet.

Hur ofta ska jag byta olja?

Byt olja efter de första 5 timmarna av användning, därefter varje 50 timmar eller varje säsong, beroende på vad som inträffar först. Använd 10W-30 olja.

Vilka uttag ingår?

Generatorn innehåller två 120V 20A hushållsuttag, ett 120V 30A husbilsuttag och en 12V DC batteriladdningsport.

Är generatorn CARB-godkänd?

Ja, Champion CPG3500E2-DF är CARB-godkänd och godkänd för försäljning i Kalifornien.

Hur rengör jag luftfiltret?

Ta bort luftfilterlocket, ta ut skumfiltret, tvätta det med tvål och vatten, låt det torka helt, applicera sedan ett tunt lager olja innan du sätter tillbaka det.

Vad är ljudnivån?

Ljudnivån är cirka 68 dBA, vilket är relativt tyst för en generator av denna storlek.

Var kan jag ladda ner bruksanvisningen?

Du kan ladda ner manualen från Champions webbplats eller från vår notice-facile.com sida för CPG3500E2-DF.

BRUKSANVISNING CPG3500E2-DF Champion

Grattis till att ha köpt denna generator. Vårda och ta hand om den korrekt.

Portabel strömgenerator

Denna enhet är en bensinmotordriven växelströmsgenerator som används för att generera elektrisk ström.

Tillbehör

CPE tillverkar och tillhandahåller en mängd olika tillbehör. Se din lokala handlare för mer information.

Denna broschyr

Vi förbehåller oss rätten att ändra eller förbättra produkten eller denna manual utan vidare förvarning.

Notera modell- och serienummer samt datum och inköpsställe för framtida behov. Ha denna information tillgänglig vid beställning av reservdelar och vid tekniska eller garantiförfrågningar.

Champion Power Equipment support

Modellnummer

Serienummer

Inköpsdatum

Inköpsplats

För oljetyp, se avsnittet "Fyll på olja". För bränsletyp, se avsnittet "Fyll på bränsle".

Vänligen gör dig bekant med följande symboler. Säkerhetssymbolen och nyckelorden är säkerhetsvarningar. Följ alla säkerhetsmeddelanden för att undvika olyckor eller personskador.

DANGER

FARA anger en omedelbart farlig situation som, om den inte undviks, kommer att leda till död eller allvarlig personskada.

CAUTION

WARNING utan symbolen för säkerhetsvarning anger en potentiellt farlig situation som, om den inte undviks, kan leda till skador på egendom.

WARNING

FARA anger en potentiellt farlig situation som, om den inte undviks, kan leda till död eller allvarlig personskada.

CAUTION

FARA anger en potentiellt farlig situation som, om den inte undviks, kan leda till mindre eller måttliga personskador.

WARNING

Läs denna manual noggrant innan du använder din generator. Att avvika från instruktionerna kan leda till allvarliga skador eller död.

WARNING

Avgaserna från den här produkten innehåller kemikalier som är dokumenterat skadliga för hälsan eller t.o.m. dödliga.

DANGER

Generatoravgaser innehåller kolmonoxid som är en färglös, doftfri, giftig gas. Att andas in kolmonoxid kommer att orsaka illamående, yrsel, svimning eller död. Om du börjar känna dig yr eller svag, se till att få frisk luft omedelbart.

Använd generatorn utomhus och på en väl ventilerad plats.

ANVÄND INTE generatorn inomhus. Detta inkluderar garage, källare, kryputrymmen, förråd, inhägnader eller avdelningar samt generatorutrymmen i husbilar eller husvagnar.

LÄT INTE avgasångor tränga in i stängda utrymmen genom fönster, dörrar, ventiler eller andra öppningar.

KOLMONOXIDVARNING: att använda en generator inomhus KAN DÖDA DIG PÅ ETT PAR MINUTER.

DANGER

Roterande delar kan trassla in händer, fötter, hår, kläder och/eller accessoarer.

Traumatiska amputationer eller allvarliga skärsår kan uppstå.

Se till att hålla händer och fötter borta från roterande delar.

Sätt upp långt hår och ta bort smycken.

Använd utrustning med skydd på plats.

ANVÄND INTE löst sittande kläder, hängande snören eller andra saker som kan fastna eller ryckas in.

DANGER

Generatorn producerar kraftfull spänning.

RÖR INTE nakna sladdar eller kärl.

ANVÄND INTE elektriska sladdar som är slitna, skadade eller trasiga.

ANVÄND INTE generatorn i vått väder.

TILLÅT INTE att barn eller okvalifi cerade personer hanterar eller genomför underhåll på generatorn.

Använd en säkerhetsbrytare på fuktiga ställen eller på ställen med strömförande material såsom metallunderlag.

Använd godkänd överföringsutrustning för att isolera generatorn från dina elektriska verktyg och meddela ditt elbolag innan du ansluter din generator till elnätet.

WARNING

Gnistor kan resultera i brand eller elektriska stötar.

Vid underhåll av generatorn:

Koppla ifrån sladden till tändstiftet och placera den så att den inte kan komma i kontakt med tändstiftet.

Undersök INTE om det bildas gnistor när tändstiftet är borttaget.

Använd endast godkända testare av tändstift.

WARNING

Att köra motorer som producerar hetta. Allvarliga skador kan uppstå vid kontakt.

Brännbart material kan fatta eld vid kontakt.

VIDRÖR INTE heta ytor.

Låt utrustning svalna av innan den vidrörs.

Se till att hålla ett avständ på minst 91,4 cm (ca 3 ft.) på alla sidor för att säkerställa tillräcklig avkylning.

Se till att hålla ett avständ på minst 1,5 meter (ca 5 ft.) från brännbart material.

WARNING

Den snabba rekylen av startsnöret kan slita med sig hand och arm mot motorn snabbare än du hinner släppa taget.

Brutna ben, frakturer, blåmärken eller stukningar kan bli resultatet.

När du ska starta motorn, dra startsnöret långsamt tills du känner motständ och dra då snabbt för att undvika rekyl.

STARTA eller STANNA INTE motorn med några elektriska enheter anslutna.

! CAUTION

Att överstiga generatorns driftkapacitet kan skada generatorn och/eller de elektriska enheter som är kopplade till den.

ÖVERBELASTA INTE generatorn.

Starta generatorn och låt motorn stabiliseras innan du ansluter någon elektrisk belastning.

Anslut elektrisk utrustning när den är avstängd och sätt sedan på den efter anslutning.

Stäng av elektrisk utrustning innan du stänger av generatorn.

MIXTRA INTE med den reglerade hastigheten.

MODIFIER A INTE generatorn på något vis.

! CAUTION

Olämplig hantering eller användning av din generator kan skadad den, förkorta dess livslängd och göra garantin ogiltig.

Använd endast generatorn på avsett sätt.

Använd endast på jämn och platt mark.

UTSÄTT INTE generatorn för överdriven fukt, damm eller smuts.

LÄT INTE något material blockera ventilationsöppningarna.

Om anslutna enheter överhettas ska de stängas av och kopplas bort från generatorn.

ANVÄND INTE generatorn om:

– Den inte alstrar någon elektricitet
– Utrustningen ger gnistor, rök eller eld
– Utrustningen vibrerar överdrivet

WARNING

Användning av den här utrustningen kan generera gnistor som kan starta brand i torr vegetation.

Ett gnistskydd kan krävas. Användaren bör kontakta den lokala brandskyddsmyndigheten beträffande gällande brandskyddsbestämmelser.

WARNING

Medicinsk och livsuppehållande användning.

Kontakta larmassistans omedelbart i händelse av en olycka.

ANVÄND ALDRIG den här produkten för att driva livsuppehållande enheter eller apparater.

ANVÄND ALDRIG den här produkten för att driva medicinska enheter eller apparater.

Informera din elleverantör omedelbart om någon i ditt hushåll är beroende av elektrisk utrustning för att överleva.

Informera din elleverantör omedelbart om någon i ditt hushåll skulle uppleva en medicinsk kris utan tillgänglig elektricitet.

Bränslesäkerhet

DANGER

BENSIN, BENSINÅNGOR OCH GASOL ÄR MYCKET BRANDFARLIGA OCH EXPLOSIVA.

Brand eller explosion kan orsaka allvarliga brännskador eller död.

Bensin och bensinångor:

- BENSIN ÄR MYCKET BRANDFARLIG OCH EXPLOSIV.

- B e n s i n kan orsaka brand eller explosion vicantändning.

- Bensin är ett flytande bränsle men dess ångor kan antändas.

- B e n s i n är hudirriterande och måste tvättas omedelbart om den spillts på hud eller kläder.

– Bensin har en distinkt lukt, vilket hjälper till att upptäcka potentiella läckor snabbt.

– Vid bensinbrand får fl ammorna inte släckas om man inte först kan stänga AV bränsletillförselventilen. Detta beror på att det kan uppstå explosionsrisk om en brand släcks och bränsleförsörjningen inte är avstängd.

– Bensin expanderar eller dras ihop med omgivande temperaturer. Fyll aldrig bensintanken till full kapacitet, eftersom bensin behöver utrymme att expandera om temperaturen stiger.

Gasol (Liquefi ed Petroleum Gas, LPG):

– Gasol är tyngre än luft och kan sätta sig på låga ställen när den släpps ut.

– Gasol har getts en distinkt lukt, vilket hjälper till att upptäcka potentiella läckor snabbt.

– Vid petroleumgasbrand får fl ammorna inte släckas om man inte först kan stänga AV bränsletillförselventilen. Detta beror på att det kan uppstå explosionsrisk om en brand släcks och bränsleförsörjningen inte är avstängd.

- Kontrollera att cylinderventilen är av samma typ vid byte av gasolcylindrar.

– Håll alltid gasolcylindern i upprätt läge.

– Gasol bränner huden om den kommer i kontakt med den. Håll alltid gasol på borta från huden.

Vid påfyllning eller tömning av petroleum:

Stäng av generatorn och låt den svalna i minst två minuter innan du tar bort locket till bränslet. Lossa försiktigt på locket för att släppa ut trycket ur tanken. Fyll eller töm endast utomhus på en väl ventilerad plats. PUMPA INTE bensin direkt in i generatorn på bensinstationen. Använd en godkänd behållare för att fylla på bränslet i generatorn.

ÖVERFYLL INTE bränsletanken.

Se alltid till att hålla bränsle borta från gnistor, öppen deld, glöd, hetta eller andra antändningskällor.

TÄND INTE eller rök cigaretter.

Vid start av generatorn:

Försök ALDRIG att starta en skadad generator.

Se till att bensinlocket, luftfi ltret, tändstiften, bränsleslangar och avgassystem sitter ordentligt på plats.

Låt utspillt bränsle att dunsta bort ordentligt innan du försöker starta motorn.

Se till att generatorn står stadigt på platt mark.

Vid användning av generatorn:

FLYTTA eller TIPPA INTE generatorn under användning. TIPPA INTE generatorn eller låt bränsle eller olja att spillas ut.

Vid transport eller underhåll av generatorn:

Se till att bränslets avstängningsventil är stängd och att bränsletanken är tom.

Se till att en gasolcylinder inte är ansluten till generatorn och att den förvaras på ett säkert sätt.

Koppla ifrån sladden till tändstiftet.

Vid förvaring av generatorn:

Förvara borta från gnistor, öppen eld, glöd, hetta eller andra antändningskällor.

Förvara inte generator, bensin eller gasolcylinder nära ugnar, vattenvärmare eller andra apparater som producerar värme eller som tänds automatiskt.

WARNING

Använd aldrig en bensinbehållare, gasolanslutningsslang, bensintank, gasolcylinder eller annat bränsleobjekt som är skadat eller ser skadat ut.

Din generator kräver en viss montering. Denna enhet levereras från vår fabrik utan olja. Den måste underhållas ordentligt med bränsle och olja innan den används.

Om du har några frågor om monteringen av din generator, vänligen kontakta din lokala handlare.

Vänligen se till att ha ditt serienummer och modellnummer till hands.

Ta bort generatorn från leveransförpackningen.

1. Placera leveransförpackningen på en stabil platt yta.
2. Ta bort allting från kartongen förutom generatorn.
3. Skär försiktigt upp varje hörn på lådan från topp till botten. Vik ner varje sida platt på marken för att få en yta att kunna installera hjulutrustningen och stödbenet.

Hjulutrustningen är inte avsedd för vägtrafi k.

Du kommer att behöva följande verktyg för att installera hjulen:

• Skiftnyckel (ingår inte)
  • Hylsnyckel (ingår inte)
  • Tång (ingår inte)

• Luta generatorn på sidan innan du fyller på bränsle eller olja.

• För in hjulbulten genom den platta brickan, bussningen och hjulet.
• För in bulten genom monteringspunkten på ramen.
• Fäst ordentligt med låsbulten.
• Upprepa steg 2-4 för att fästa det andra hjulet.

1. Fäst stödbenet på generatorramen med fl änsbultar och fl änslåsmuttrar.
2. Tippa generatorn försiktigt så att den vilar på hjulen och stödbenet.

Montering av handtag (valda modeller)

1. Placera handtaget över monteringskanalen på ramen.
2. Montera handtaget på ramen med de två handtagsskruvarna.
3. Placera läsmuttern på änden av varje bult och fäst ordentligt. DRA INTE åt läsmuttrarna för hårt.

1. Ta bort det skyddande höljet från den röda pluspoolen (+) på batteriet.
2. Fäst den röda pluspolen (+) på den röda plusterminalen (+) med fl änsbulten och säkra med fl änsmuttern.
3. Upprepa steg 1-2 för den svarta minuspolen (-).

Fyll på motorolja.

CAUTION

FÖRSÖK INTE starta eller dra igång motorn innan den har fyllts på ordentligt med rekommenderad mängd och typ av olja. Skador på generatorn till följd av att dessa instruktioner inte har följts gör garantin ogiltig.

NOTE

Generatorns rotor har ett förseglat, smörjt kullager som inte kräver någon ytterligare smörjning under kullagrets hela livslängd.

NOTE

Den rekommenderade oljetypen är 10W-30 motorolja. Använd mineralolja de fem första timmarna, därefter kan du använda syntetisk olja.

1. Placera generatorn på en platt jämn yta.

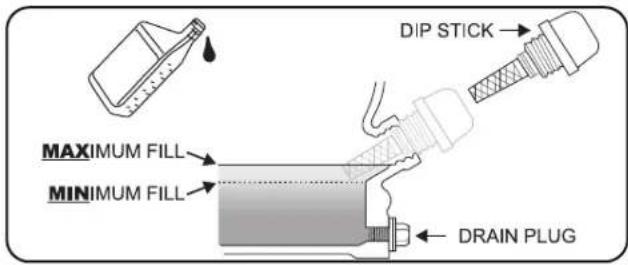

2. Ta bort oljelocket och oljestickan för att fylla på olja.
3. Fyll på olja och återställ oljestickan och oljelocket. ÖVERFYLL INTE.
4. Kontrollera oljenivåerna dagligen och fyll på vid behov.

NOTE

När oljan har fyllts på bör en avsyning visa olja upp till ca 1-2 gångor från att rinna ut ur påfyllningshålet.

Om du använder en oljesticka för att kontrollera oljan ska du INTE skruva fast oljestickan när du gör kontrollen.

Kontrollera oljan ofta under inkörningsperioden. Se avsnittet om underhåll för rekommenderat underhållsintervall.

CAUTION

Motorn är utrustad med en lågnivåavstängning och kommer att stanna när oljenivån i växellådan kommer under gränsnivån.

NOTE

Vi anser att de första fem körtimmarna är inkörningsperiod för enheten. Kör på eller under 50% av wattbelastningen under inkörningsperioden och variera belastningen då och då för att låta statorspiralerna hettas upp och svalna av. Att justera belastningen kommer också att låta motorhastigheten att variera, vilket hjälper kolvringarna att sätta sig. Byt olja efter de första 5 timmarnas inkörningsperiod.

Degrees Fahrenheit ^® (Outside)

NOTE

Vädret kommer att påverka motoroljan och dess funktion. Byt oljetyp för att anpassa till rådande väderlek och för att passa motorns behov.

NOTE

Syntetisk olja får användas efter de första 5 timmarnas inkörningsperiod. Använd av syntetisk olja förlänger inte det rekommenderade intervallet för byte av olja. Helt syntetisk 5W-30-olja underlättar start i kall omgivning <5 °C (41 °F).

Fyll på bränsle (bensin)

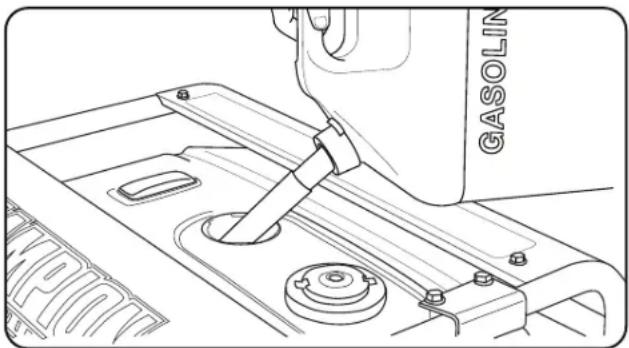

1. Använd rent, nytt, standard blyfritt bränsle med en lägsta oktanhalt på 85 och en etanolhalt på mindre än 10 % per volym. Blyfri bensin till bilen går bra att använda men alkylatbensin är bättre.
2. BLANDA INTE olja och bränsle.
3. Rengör området runt bränslelocket.
4. Skruva av bränslelocket.
5. Fyll försiktigt på bränsle i tanken. ÖVERFYLL INTE. Bränsle kan expandera efter påfyllning. Det krävs minst 6,4 mm ( 14 in.) utrymme i tanken för bränsleexpansion och mer än 6,4 mm ( 14 in.) rekommenderas. Bränsle kan tvingas ut ur tanke som en följd av expansion om det överfylls och det kan påverka en jämn drift av produkten. När tanken fylls på rekommenderas att lämna tillräckligt med utrymme för bränslet att expandera.

1. Skruva på bränslelocket och torka bort eventuellt spillt bränsle.

CAUTION

Använd vanlig oblyad bensin med en lägsta oktanhalt på 85.

Blanda inte olja och bensin.

Fyll upp tanken till ca 6,4 mm ( 14 in.) från tankens överdel för att tillåta att bränslet expanderar.

PUMPA INTE bensin direkt in i generatorn på bensinstationen. Använd en godkänd behållare för att fylla på bränslet i generatorn.

FYLL INTE på bränsletanken inomhus.

FYLL INTE på bränsletanken när motorn är igång eller mycket varm.

ÖVERFYLL INTE bränsletanken.

TÄND INTE cigarette eller rök när du fyller på bränsletanken.

Fyll på bränsle (bensin), forts.

WARNING

Att fylla på bränslet för fort genom bränslesilen kan leda till att bränslet slår tillbaks på användaren under påfyllning.

NOTE

Våra motorer fungerar bra med 10 % eller mindre etanolblandat bränsle. Vid användning av bränsleblandningar är några saker värda att notera:

• Etanol- och bensinblandningar kan absorbera mer vatten än endast bensin.
  – Dessa blandningar kan eventuellt separera och lämna vatten eller en vattenliknande gegga i tanken, bränsleventilen och förgasaren
• Med en bränsleförsörjning som matas genom gravitation kan detta försämrade bränsle dras in i förgasaren och orsaka skada på motorn och/eller orsaka potentiell fara.
• D e t fi nns endast ett fåtal leverantörer av bränslestabilisatorer som kan hantera etanolblandat bränsle.
  – Alla skador eller faror som uppkommer genom användning av olämpligt bränsle, dåligt förvarat bränsle och/eller dåligt fungerande stabilisatorer täcks inte av tillverkarens garanti.

Det rekommenderas att stänga av bränsletillförseln och sedan köra motorn tills bränslet helt tar slut och helt tömma tanken om utrustningen har stått oanvänd i mer än 30 dagar.

1. Se till att bränsleventilen på generatorn är i av-läge.
2. Fäst gasolslangen (medföljer) på gasolslanganslutningen på generatorns sida och dra åt med en skiftnyckel.

Viktigt: Använd INTE tejp eller någon annan typ av tätningsmedel för att täta gasolslanganslutningen.

1. Ta bort säkerhetspluggen eller locket från cylinderventilen.
2. Anslut den andra änden av slangen till gasol- kontakten på cylindern och dra åt den för hand.
3. Kontrollera alla anslutningar för läckage genom att applicera en lösning av tvål och vatten på beslagen. Bubblor som uppträder eller bubblor som växer indikerar att det fi nns en läcka. Om det fi nns en läcka vid ett beslag stänger du av gasventilen vid tanken och drar åt beslaget. Slå på gasen igen och kontrollera beslaget med tvål- och vattenlösning. Du får inte använda generatorn och kontakta kundtjänst om läckan fi nns kvar eller den inte fi nns vid ett beslag.

• Använd endast standardgasoltankar med 9 eller 13 kilos kapacitet med typ 1, Acme-gängor till höger.
• Verifiera att nykvalificeringsdatumet på tanken inte har förfallit.
  – Alla nya cylindrar måste tömmas på luft och fukt före fyllning. Använda cylindrar som inte har täppts igen eller hållits stängda måste också rengöras.
  – Tömningsprocessen måste utföras av en gasolleverantör. (Cylindrar från en bytesleverantör bör redan ha tömts och fyllts på korrekt).
• Placera alltid cylindern så att anslutningen mellan ventilen och gasinloppet inte orsakar tvära böjningar eller veck i slangen.

Låt inte barn manipulera eller leka med cylinder eller slanganslutningarna.

CAUTION

Använd godkända gasolcylindrar utrustade med en OPD-ventil (överfyllningsskydd). Håll alltid cylindern i vertikal position med ventilen högst upp och installerad på marknivå på en plan yta. Cylindrar får inte installeras nära någon värmekälla och bör inte utsättas för sol, regn och damm. Stäng av cylinderventilen och bränsleventilen och koppla bort cylindern vid transport och lagring. Täpp igen utloppet, vanligtvis med ett plastlock, om fi nns. Håll cylindrar borta från värme och ventilerade när de är i ett fordon.

WARNING

Om det fi nns en stark lukt av gas: Stäng av gasförsörjningen på cylindern. Använd tvålvatten för att kontrollera slangen och anslutningarna på cylinderventilen och generatorn och som kommer att producera en stor bubbla vid läckagepunkten. Rök inte eller tänd en cigarette. Kontrollera inte heller läckor med hjälp av en tändsticka, öppen eldkälla eller tändare. Kontakta en kvalifi cerad tekniker för att inspektera och reparera gasolsystemet vid eventuellt läckage innan generatorn används.

Jordning

Din generator måste vara korrekt ansluten till lämplig jordning för att förhindra elektrisk chock.

WARNING

Om generatorn inte jordas ordentligt kan det leda till elektrisk chock.

En jordningsterminal som är ansluten till ramen på generatorn fi nns på strömpanelen. För fjärrjordning, anslut en kraftig koppartråd (12 AWG minimum) mellan generators jordningsterminal och en kopparstång som körs ner i marken. Vi rekommenderar starkt att du talar med en kvalifi cerad elektriker för att säkerställa att detta tillvägagångssätt följer gällande lokala elektriska standarder.

Använd aldrig generatorn inomhus! (Se avsnittet om säkerhetsvarningar.) I vissa områden måste generatorer registreras hos det lokala elbolaget. Generatorer som används på byggplatser kan lyda under ytterligare lokala bestämmelser. Placera på en platt jämn yta. Generatorer måste ha minst 1,5 m (5 ft) fritt avständ från allt brännbart material. Dessutom måste de ha minst 1 m (ca 3 ft) fritt utrymme på alla sidor för att möjliggöra avkylning, underhåll och service. Generatorer bör aldrig startas eller användas på en plats som inte tillåter tillräcklig avkylning av generatorn och/eller ljuddämparen. Låt generatorer svalna innan de förvaras eller transporteras. Placera inte generatorn nära några ventiler eller luftintag. Undersök noggrant hur vind- och luftströmmar rör sig när du placerar generatorn. Om korrekta säkerhetsåtgärder inte följs riskerar det att tillverkarens garanti blir ogiltig.

Om korrekta säkerhetsåtgärder inte följs riskerar det att tillverkarens garanti blir ogiltig.

WARNING

Använd eller förvara inte generatorn i regn, snö eller våt väderlek.

Att använda en generator eller elektrisk apparat i våta omständigheter såsom regn och snö eller i närheten av en pool eller ett sprinklersystem eller när dina händer är våta kan leda till dödlig elektrisk chock.

WARNING

Under användning kommer ljuddämparen och avgaserna att bli heta. Om tillräcklig avkylning och luftutrymme inte fi nns eller om generatorn är blockerad eller instängd kan temperaturerna bli extremt höga och leda till brand.

Jordning

Generators jordningssystem ansluter ramen till jordterminalerna på strömpanelen. Jordningssystemet är anslutet till växelströmmens neutrala sladd.

Spänningsskydd

CAUTION

Spänningsvariationer kan störa korrekt funktion hos känslig elektronisk utrustning.

Elektroniska enheter, inklusive datorer och många programmerbara apparater, använder komponenter som är utformade för att fungera inom ett begränsat spänningsomfång och de kan påverkas av tillfälliga variationer i spänningen. Trots att det inte fi nns något sätt att förhindra tillfälliga variationer i spänningen så fi nns det sätt att skydda känslig utrustning.

1. Installera ett UL1449-godkänt (SS-EN 61643-11) överspänningsskydd på de uttag som förser din känsliga utrustning med ström.

Överspänningsskydd fi nns som enkeluttag eller multiuttag. De är utformade för att skydda mot i princip alla kortvariga spänningsvariationer.

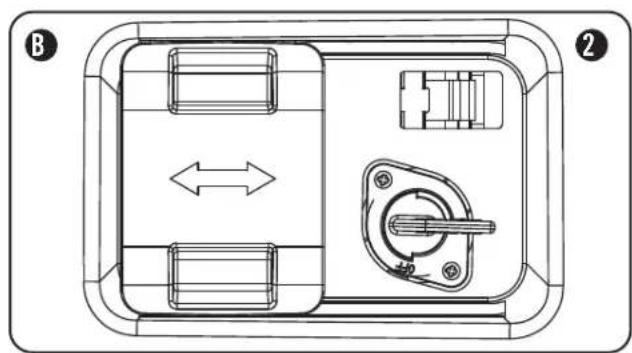

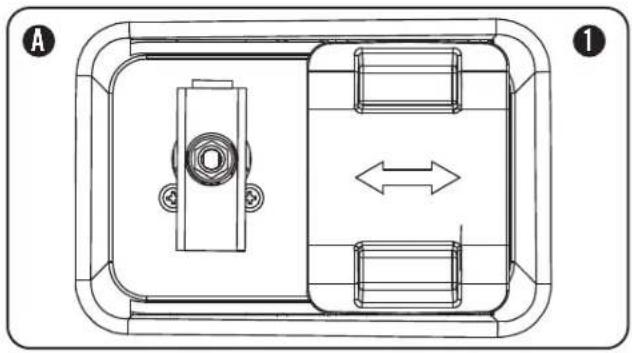

Bränsleväljare

Bränsleväljarens på generatorns framsida är speciellt utformad för att välja mellan önskad bränslekälla, bensin eller gasol.

För att välja bränslekälla skjuter du locket på väljaren antingen till höger eller vänster, vilket kommer att avslöja bränsleventilen för det valda bränslet.

Gasolbränsleventilen (A) är till vänster om väljarlocket. Bensinbränsleventilen (B) är till höger om väljarlocket.

När en bränslekälla har valts måste användaren vrida bränsleventilen till vertikal position för att öppna bränsleventilen. (1)

Ventilen måste befi nna sig i vågrätt läge för att vrida bränsleventilen till av-läge. (2)

NOTE

Bränsleväljarens lock är speciellt utformat för att inte glida åt någon sida när ett specifi kt bränsle har valts och ventilen är i läge "ON". Locket kan endast glida från sida till sida när bränsleventilerna är i läge "OFF".

NOTE

Bränsleväljaren låses på plats när ett klickljud hörs. Först då kan en bränsleventil vridas till vertikalt läge.

Starta motorn i omgivningstemperatur på >15 °C (59 °F)

Bensin

1. Se till att generatorn är placerad på en platt jämn yta.

2. Koppla ifrån all elektrisk belastning från generatorn. Starta eller stanna aldrig generatorn med några elektriska enheter anslutna eller påslagna.

3. Vrid bränsleventilen till läge "ON".

4. Flytta chokespaken till läge "100% Choke". a. Flytta chokespaken till läge "75% choke" för att starta om en varm motor.

5. Tryck batteriomkopplaren till läge "ON".

6. Tryck tändningen till läge "ON".

7. ELEKTRISK START: Tryck ner och håll tändningen i läge "START". Släpp tändningen genast motorn startar. Om motorn inte startar inom fem sekunder, släpp tändningen och vänta i minst tio sekunder innan du försöker starta motorn på nytt.

8. START MED DRAGSNÖRE: Dra i startsnöret långsamt tills du känner motständ och dra då snabbt.

9. Använd inte choken för mycket. Flytta chokespaken gradvis under 2-5 sekunder till läge "RUN" när motorn startar.

NOTE

Håll inne chokespaken i läge "Choke" för endast ett drag med dragsnöret. Efter det första draget, fl ytta chokespaken till läge "Run" för de följande tre dragen med dragsnöret. För mycket choke leder till att tändstiften smutsas ner och motorn fl ödas på grund av bristen på inkommande luft. Det kommer att göra att motorn inte startar.

NOTE

För omstart med varm motor i varm omgivning >30 °C (86 °F) håller du chokespaken i läge "75% Choke" under en dragning av dragsnöret. Efter det första draget, fl ytta chokespaken till läge "Run" för de följande tre dragen med dragsnöret. För mycket choke leder till att tändstiften smutsas ner och motorn fl ödas på grund av bristen på inkommande luft. Det kommer att göra att motorn inte startar.

NOTE

För bensinstart i kall omgivning <15 °C (59 °F) måste choken vara i läge "100% choke" för både start med el och dragsnöre. Använd inte choken för mycket. Flytta chokespaken gradvis under 5-20 sekunder till läge "RUN" när motorn startar.

LPG

1. Se till att generatorn är placerad på en platt jämn yta.
2. Koppla ifrån all elektrisk belastning från generatorn. Starta eller stanna aldrig generatorn med några elektriska enheter anslutna eller påslagna.
3. Öppna gasolcylinderns knopp helt.
4. Vrid gasolbränsleventilen till läge "ON".
5. Tryck batteriomkopplaren till läge "ON".
6. Tryck tändningen till läge "ON".
7. ELEKTRISK START: Flytta chokespaken till läge "75% choke".

a. Flytta chokespaken till läge "75% choke" för att starta om en varm motor.

1. Tryck ner och håll tändningen i läge "START". Släpp tändningen genast motorn startar. Om motorn inte startar inom fem sekunder, släpp tändningen och vänta i minst tio sekunder innan du försöker starta motorn på nytt.
2. Använd inte choken för mycket. Flytta chokespaken gradvis under 2-5 sekunder till läge "RUN" när motorn startar.
3. START MED DRAGSNÖRE: Flytta chokespaken till läge "100% Choke".

a. Flytta chokespaken till läge "100% Choke" för att starta om en varm motor.

1. PULL-TO-PRIME: Dra i startsnöret långsamt tills du känner motständ och dra då snabbt. Dra med "100% Choke" 1-2 gånger tills du känner ett antal förbränningsimpulser som indikerar att motorn startade tillfälligt.
2. Flytta chokespaken till läge "RUN".
3. Dra i startsnöret längsamt tills du känner motständ och dra då snabbt.
4. Om motorn inte startar efter 1 dragning med choken i "RUN", fl yttar du choken till "100% Choke" och upprepar steget PULL-TO-PRIME.

För gasol som börjar i kall omgivning <15 °C (59 °F) Flytta chokespaken till läge "75% Choke" för elstart och "100% Choke" för start med dragsnöre. För elstart fl yttar du chokespaken gradvis under 2-10 sekunder till läge "RUN". För pull-to-prime vid start med dragsnöre drar du 1-3 gånger med "100% Choke" tills du känner ett antal förbränningsimpulser som indikerar att motorn startade tillfälligt.

CAUTION

Om tändningen hålls nere längre än 5 sekunder i läge "Start" kan det skada startaren.

NOTE

Om motorn startar, men inte fortsätter att gå, se till att generatorn verkligen står på en platt jämn yta. Motorn är försedd med en sensor för låg oljenivå som förhindrar att motorn körs när oljenivån kommer under den kritiska nivån.

NOTE

När batteriomkopplaren är i läge "ON" så tänds reglaget om batteriet skickar ut en laddning. Kontrollera att batteriet fortfarande är korrekt anslutet om reglaget inte tänds när batteriomkopplaren är i läge "ON".

NOTE

Det bifogade 12V 15AH-batteriet laddas när motorn körs, men det rekommenderas också att batteriet laddas helt åtminstone en gång i månaden.

Att starta motorn, forts. Att stänga av motorn, forts.

NOTE

Notera att frost på gasolbehållare och regulatorer är vanligt under drift och är normalt inte en indikation på ett problem. Gasol expanderar när den förångas och stiger från tanken till generatorns motor. Den mängd frost som bildas kan påverkas av behållarens storlek, mängden bränsle som används, luftfuktighet och andra driftsförhållanden. I ovanliga situationer kan frosten begränsa gasfl ödet till generatorn vilket resulterar i försämrad prestanda. Om tankens temperatur exempelvis sjunker till en mycket låg nivå, minskar också den hastighet vid vilken gasolen förångas, och kan inte ge tillräckligt med bränsle till motorn. Detta är inte en indikation på ett problem med generatorn, utan endast ett problem med gasfl ödet från gasolbehållaren. Om generatorns prestanda verkar försämras samtidigt som isbildning upptäcks på tankventil, slang eller regulator, kan vissa åtgärder vidtas för att eliminera detta symptom.

I dessa sällsynta situationer kan det vara till hjälp att minska eller eliminera effekterna av det kalla bränslesystemet genom att göra något av följande:

• Byta bränsletankar för att låta den första tanken värmas upp och upprepa vid behov
• Placera gasolbehållaren i slutet av generatorn nära handtaget, där luft från motorfl äkten strömmar ut från generatorn. Denna luft upphettas en aning när den fl ödar över motorn. Behållaren får inte placeras i ljuddämparens utloppsväg.

– Behållaren kan värmas tillfälligt genom att hålla varmt vatten över tankens ovansida.

Att stänga av motorn

1. Stäng av och koppla ur alla elektriska belastningar. Starta eller stanna aldrig generatorn med några elektriska enheter anslutna eller påslagna.
2. Låt generatorn köras utan belastning i några minuter för att stabilisera den interna temperaturen på motorn och generatorn.
3. Vrid bensinbränsleventilen till läge "OFF" om generatorn drivs med bensin.
4. Vrid gasolcylinderknoppen till läge "CLOSE" eller "av" om generatorn drivs med gasol.
5. Låt motorn köras tills bristen på bränsle stoppar motorn. Detta tar vanligtvis några minuter.
6. Vrid tändningen till läge "OFF".
7. Vrid batteriomkopplaren till läge "OFF".
   Viktigt: Se alltid till att bränsleventilen och tändningen är i läge "OFF" när motorn inte används.

NOTE

När du stänger av generatorn efter gasoldrift, kontrollera att gasolcylinderknoppen är i helt stängt läge.

NOTE

Om motorn inte ska användas under period på två (2) veckor eller längre, vänligen se stycket "Förvaring" för korrekt förvaring av motor och bränsle.

Att ansluta elektrisk belastning

1. Låt motorn stabiliseras och värmas upp i några minuter efter start.
2. Koppla in och starta de önskade 120/240 volts, AC enkelfas, 50 Hz elektriska belastningarna.
3. ANSLUT INTE trefas belastningar till generatorn.
4. ANSLUT INTE några trefas-belastningar till generatorn.

- ÖVERBELASTA INTEgen

NOTE

Att ansluta en generator till ditt elnät eller till någon annan kraftkälla kan strida mot lagen. Förutom detta kan det, om det görs felaktigt, skada din generator och dina apparater och dessutom orsaka allvarlig skada eller t.o.m. död för dig eller eventuella elektriker eller andra som arbetar på närliggande kraftledningar. Om du tänker köra en portabel elektrisk generator under ett strömavbrott, vänligen meddela ditt elbolag omedelbart och kom ihåg att koppla in dina apparater direkt till generatorn. Koppla inte in generatorn i något uttag i ditt hem. Att göra detta kan skapa en koppling till elbolagets kraftledningar. Du är ansvarig att se till att din generators elektricitet inte kopplas tillbaks in i elbolagets kraftledningar.

Om generatorn ska kopplas till en byggnads elektriska system ska du rådfråga ditt lokala elbolag eller en kvalifi cerad elektriker. Anslutningar måste isolera generatorkraften från kraften i elnätet och måste dessutom följa alla gällande lagar och regler.

Överbelasta inte generatorn

Kapacitet

Följ dessa enkla steg för att räkna ut vilken mängd watt som krävs för drift och start av de enheter du vill köra.

1. Välj de elektriska enheter som du tänker köra samtidigt.
2. Lägg ihop watt-talen för dessa enheter. Detta är den mängd watt som du behöver för att hålla dina enheter igång.
3. Notera det högsta watt-talet av de enheter som du valde i steg 1. Lägg till detta tal till summan du fi ck ihop i steg 2. Spänningsökning (extra watt) är den extra effekt som behövs för att starta vissa elektriskt drivna komponenter. Följ stegen i stycket "Strömhantering" för att säkerställa att endast en enhet i taget startas.

Strömhantering

Använd följande formel för att konvertera volt och ampere till watt:

$$ \text { Volt } \times \text { Ampere } = \text { Watt } $$

Följ dessa steg för att förlänga livslängden på din generator och på inkopplade enheter när du ökar på den elektriska belastningen:

1. Starta generatorn utan någon elektrisk belastning inkopplad.
2. Låt motorn köras i några minuter för att stabiliseras.
3. Koppla in och starta den första enheten. Det är bäst att koppla på den enhet som har högst belastning först.
4. Låt motorn stabilisera sig.
5. Koppla in och starta nästa enhet.
6. Låt motorn stabilisera sig.
7. Upprepa steg 5-6 för varje extra enhet.

NOTE

Överskrid aldrig den angivna kapaciteten när du lägger till fl er belastande källor till generatorn.

Underhåll av ventilspel

Din Champion Power Equipment produkt är designad och testad för kontinuerlig drift i omgivande temperaturer upp till +40°C (104F) När du har behov av din produkt kan den användas I temperaturer från -15°C (5°F) till 50°C (122°F) under kortare perioder. Om produkten förvaras I temperature utanför detta temperaturspann bör den återföras till det spannet innan den används. Oavsett temperature skall den alltid användas utomhus på en väl-ventilerad plats på säkert avständ från dörrar, fönster och andra luftintag.

Ägaren/användaren är ansvarig för allt periodiskt underhåll.

WARNING

Använd eller kör aldrig en skadad eller trasig generator.

WARNING

Att mixtra med den fabriksinställda regulatorn kommer att göra att garantin blir ogiltig.

WARNING

Olämpligt underhåll kommer att göra att garantin blir ogiltig.

NOTE

Underhåll, byte av delar eller reparation av avgaskontrollanordningar kan göras av valfri reparationsverkstad eller individ.

Genomför allt underhåll på utsatt tid. Rätta till alla problem innan generatorn används.

Motorunderhåll

För att förebygga oavsiktlig start av motorn, ta bort och jorda sladden till tändstiftet innan underhåll genomförs.

Olja

Byt olja när motorn är varm. Se oljespecifi kationen för att välja rätt oljekvalitet för din användningsmiljö.

1. Ta bort bottenpluggen för tömning av oljan med en 15 mm hylsnyckel med förlängning (ingår inte).
2. Låt oljan tömmas helt.
3. Sätt tillbaks bottenpluggen.
4. Ta bort oljelocket och oljestickan för att fylla på olja.
5. Fyll på olja och återställ oljestickan och oljelocket. ÖVERFYLL INTE.
6. Kassera använd olja på en godkänd avfallshanteringsstation.

NOTE

När oljan har fyllts på bör en avsyning visa olja upp till ca 1-2 gångor från att rinna ut ur påfyllningshålet.

Om du använder en oljesticka för att kontrollera oljan ska du INTE skruva fast oljestickan när du gör kontrollen.

Olja, forts.

Tändstift

1. Ta bort sladden till tändstiftet.
2. Använd en tändstiftsnyckel (ingår inte) för att ta bort tändstiftet.
3. Kontrollera elektroden på tändstiftet. Den måste vara ren och inte sliten för att producera den gnista som krävs för tändning.

1. Kontrollera att tändstiftets mellanrum är 0,7-0,8 mm eller (0,028-0,031 in.).
2. Se diagrammet över rekommenderade tändstift vid byte av tändstift.
3. Sätt försiktigt tillbaks tändstiftet i motorn.
4. Använd ett tändstiftsverktyg (ingår inte) för att installera tändstiftet ordentligt.
5. Fäst sladden till tändstiftet.

OEM-Tändstift: NHSP F6RTC

Utbyteständstift: NGK BPR6ES eller motsvarande Säkerställ att tändstiftets gap är 0,7-0,8 mm (0,028 – 0,031 in.)

Underhåll av ventilspel

- Inloppsventil: 0.13 - 0.17 mm (0.005 - 0.007 in.)

- Avgasventil: 0.18 - 0.22 mm (0.007 - 0.009 in.)

Luftfi Iter

1. Ta bort det fastknäppta skyddet som håller luftfi ltret på plats.
2. Ta bort skumelementet.
3. Tvätta i fl ytande rengöringsmedel och vatten. Kläm noggrant i en torr och ren handduk.
4. Dränk i ren motorolja.
5. Kläm in ett torrt sugande tyg för att ta bort all överfl ödig olja.
6. Sätt tillbaks fi Itret på plats.
7. Sätt tillbaks skyddet och snäpp fast.

Gnistskydd

1. Låt motorn svalna helt innan du genomför underhåll på gnistskyddet.
2. Ta bort skruvarna som håller fast täckplåten som i sin tur håller fast gnistskyddet vid ljuddämparen.
3. Ta bort gnistskyddets skärm.
4. Ta försiktigt bort kolrester från gnistskyddets skärm med en stålborste.
5. Ersätt gnistskyddet om det är skadat.
6. Fäst gnistskyddet vid ljuddämparen med skruvarna.

! CAUTION

Att inte rengöra gnistskyddet gör att motorns prestanda minskar.

Rengöring

! CAUTION

SPRUTA INTE vatten på motorn.

Vatten kan kontaminera bränslesystemet.

Använd en fuktig trasa för att rengöra utsidan på motorn.

Använd en mjuk borste för att ta bort smuts och olja. Använd en luftkompressor (25 PSI) för att ta bort smuts och skräp från motorn.

Justeringar

Luft-bränsleblandningen är inte justerbar. Att mixtra med regulatorn kan skada din generator och dina elektriska apparater och gör garantin ogiltig.

Underhållsschema

Följ de underhållsintervall som anges i följande underhållsschema.

Genomför underhåll på din generator oftare om den används i ogynnsamma förhållanden.

Var åttonde timme eller dagligen
	Kontrollera oljenivå
	Rengör runt luftintag och ljuddämpare
	Kontrollera slangar för läckage
De första fem timmarna
	Byt olja
Var 50:e timme eller varje säsong
	Rengör luftfi Iter
	Byt olja om generatorn ska köras under tung belastning eller i het miljö.
Var 100:e timme eller varje säsong
	Byt olja
	Rengör/justera tändstift
	Kontrollera/justera ventilavstånd*
	Rengör gnistskydd
	Rengör bränsletank och fi Iter*
Var 250:e timme
	Rengör förbränningskammare*
Vart tredje år
	Byt bränsleslang och gasolslang

*Ska utföras av kunniga, erfarna ägare eller av Champion Power Equipment-certifi erade återförsäljare.

Generatorunderhåll

Se till att generatorn hålls ren och att den förvaras på lämpligt sätt. Använd endast enheten på en platt jämn yta i en ren, torr användningsmiljö. UTSÄTT INTE enheten för extrema omständigheter, överdrivet damm, smuts, fukt eller frätande ångor.

! CAUTION

ANVÄND INTE en trädgårdsslang för att rengöra generatorn.

Vatten kan komma in i generatorn via avkylningsslitsarna och skada generatorns spiraler.

Använd en fuktig trasa för att rengöra utsidan på generatorn.

Använd en mjuk borste för att ta bort smuts och olja. Använd en luftkompressor (25 PSI) för att ta bort smuts och skräp från generatorn.

Inspektera alla luftventiler och avkylningsslitsar för att säkerställa att de är rena och obehindrade.

Förvaring

Generatorn bör startas minst en gång var 14:e dag och köras i minst 20 minuter. För längre tids förvaring, vänligen följ dessa riktlinjer.

Generatorförvaring

1. Fyll på en lämplig bränslestabilisator i tanken.
2. Se till att alla apparater är frånkopplade från generatorn.
3. Kör generatorn ett par gånger så att det behandlade bränslet cirkulerar i bränslesystemet och förgasaren.
4. Vrid bränsleventilen till läge "OFF".
5. Låt motorn köras tills bristen på bränsle stoppar motorn. Detta tar vanligtvis några minuter.
6. Generatorn behöver kylas ned helt innan rengöring och förvaring.
7. Rengör generatorn enligt avsnittet om underhåll.
8. Byt oljan.
9. Ta bort tändstiftet och håll i ca 14,8 ml (1/2 ounce) olja i cylindern. Veva motorn försiktigt för att distribuera oljan och smörja cylindern.
10. Sätt tillbaks tändstiftet.
11. Förvara enheten på en ren, torr plats och inte i direkt solljus.

DANGER

Generatoravgaser innehåller kolmonoxid som är en färglös och doftfri gas.

För att undvika oavsiktlig tändning av din elektriska startgenerator under förvaringsperioder bör följande förebyggande åtgärder tas:

– Se till att tändningen, bränsleventilen och batteriets omkopplare är i läge "OFF" när generatorn ska förvaras under kortare perioder.

– Se till att tändningen, bränsleventilen och batteriets omkopplare är i läge "OFF" och att batteriets pooler har kopplats bort från batteriet när generatorn ska förvaras under en längre tid.

Generatorbatteri

Denna produkt är utrusta med en automatisk batteriladdningsenhet. Batteriet laddas när motorn körs. Batteriet behåller bibehåller en lagom laddning om enheten används regelbundet (minst en gång varannan vecka). Om enheten används mindre ofta bör batteriet anslutas till en batteriladdare för att hålla batteriet lämpligt laddat. Om batteriet inte klarar av att starta motorn så kan den startas med hjälp av dragsnöret. Om batteriets spänning är extremt låg fi nns risk att laddningsenheten inte klarar att ladda batteriet. Om så är fallet måste batteriet anslutas till en konventionell batteriladdare för att laddas innan det kan användas.

Koppla ifrån batteriet

1. Ta bort det skyddande höljet från den svarta minuspoolen (-).
2. Koppla ifrån den svarta minuspoolen (-) från den svarta minusterminalen (-) på batteriet och spara lockskruven (M5x10) och muttern (M5).
3. Upprepa steg 1-2 för den röda pluspoolen (+).
4. Förvara batteriet på en sval torr plats.

Ladda batteriet

För generatorer som är utrustade med batterier för elektrisk start måste korrekt batteriunderhåll och batteriförvaring ske. En automatisk batteriladdare (ingår inte) med automatisk underhållsladdning bör användas för att ladda batteriet. Maximal laddningsstyrka bör inte överstiga 1,5 ampere. Följ de instruktioner som följer med batteriladdaren. Batteriet bör laddas fullt minst en gång i månaden.

NOTE

En underhållsladdare kommer att bibehålla batteriet i gott skick under långa förvaringsperioder.

Problem Orsak Lösning
Generatorn startar inte	Inget bränsle Fyll på bränsle
	Felaktigt tändstift Byt ut tändstiftet
	Enheten var belastad under uppstart Ta bort	belastningen från enheten
Generatorn startar inte, Generatorn startar men går ojämnt	Låg oljenivå	Fyll på vevhuset till lämplig nivå
		Placera generatorn på en platt jämn yta
	Choken står i fel läge. Justera choken.
	Sladden till tändstiftet är lös Fåst sladden till tändstiftet
Generatorn startar inte elektriskt	Generatorbatteriet är dött Ladda upp generatorbatteriet
	Batteriomkopplaren står i läge "OFF" Vrid batteriomkopplaren till läge "ON".
Generatorn stängs av under drift	Slut på bränsle Fyll bensintanken eller gasolcylindern
	Låg oljenivå	Fyll på vevhuset till lämplig nivå Placera generatorn på en platt jämn yta
Generatorn alstrar inte tillräckligt med ström eller överhettas	Generatorn är överbelastad	Kontrollera belastningen och justera.Se "Strömhantering"
	Otilräcklig ventilation	Kontrollera om luften hindras. Flyttageneratorn till en väl ventilerad plats.
Ingen växelströmförsörjning	Sladdar inte korrekt anslutna Kontrollera alla anslutningar
	Ansluten enhet fungerar inte Byt ut den anslutna enheten
	Strömbrytaren är öppen Återställ strömbrytaren
	Felaktigt borstaggregat	Ersätt borstaggregatet (service center)
	Felaktig AVR (automatisk voltregulator)	Ersätt AVR (service center)
	Lösa kablar	Kontrollera och sätt fast kabelanslutningar
	Övrigt	Kontakta hjälplinjen
Strömbrytaren utlöses upprepade gånger	Överbelastning	Kontrollera belastningen och justera.Se "Strömhantering"
	Felaktiga sladdar eller enhet	Kontrollera efter skadade, öppna ellerfransiga sladdar. Byt ut den anslutna enheten

EINLEITUNG

Einführung

Champion Power Equipment Support

Modellnummer

Serienummer

Kjøpsdato

Kjøpssted

For oljetype, se avsnittet "Fyll på olje". For drivstofftype, se avsnittet "Fyll på drivstoff".

Aldri overskrid den spesifi serte kapasiteten när generatoren belastes.

IKKE sprut vann på motoren.

Vann kan forurense drivstoffsystemet.
