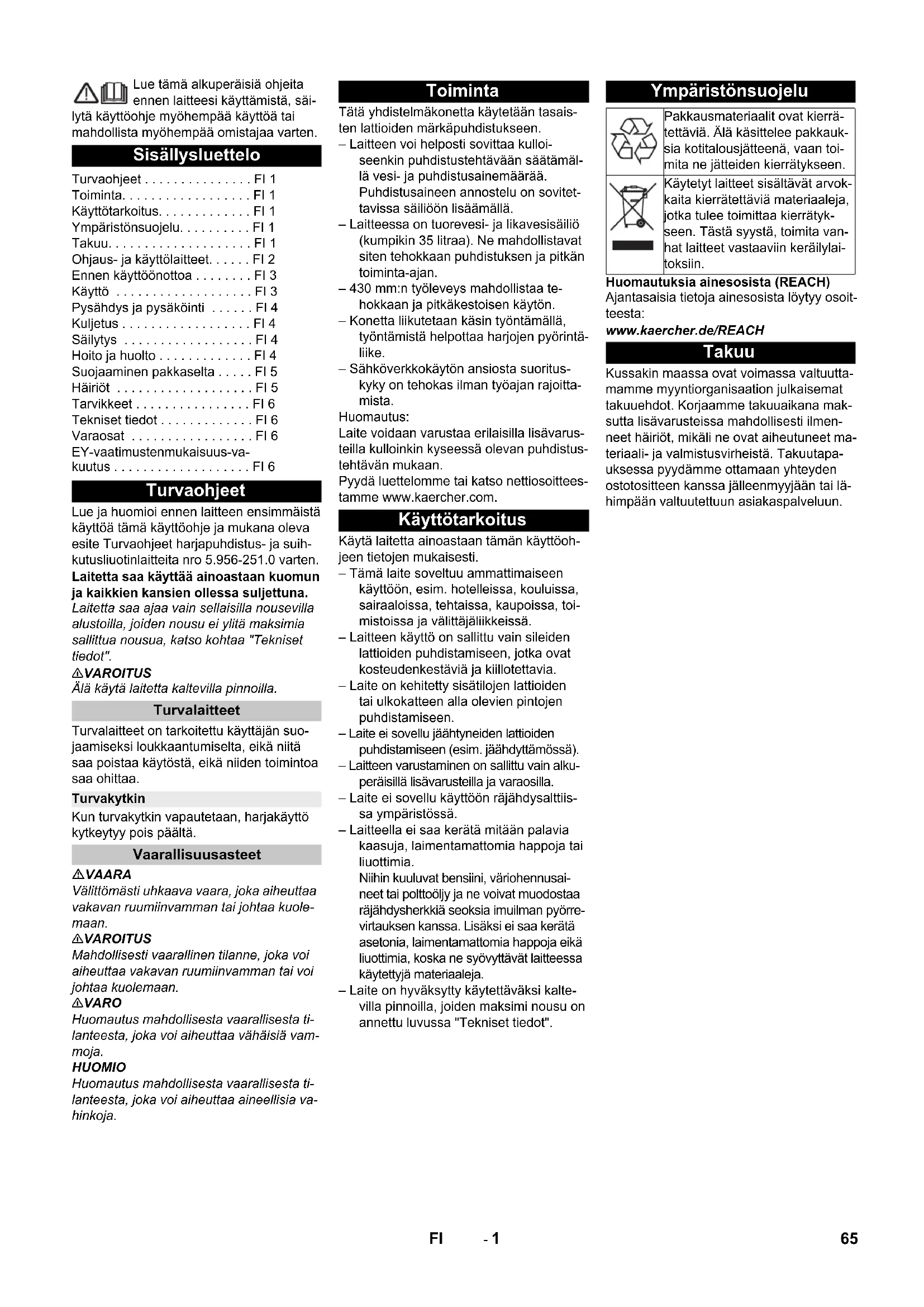

KÄYTTÖOHJE BD 4335 C Classic Ep Kärcher

Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten.

Sisällysluettelo

Turvaohjeet	FI 1
Toiminta.	FI 1
Käyttötarkoitus.	FI 1
Ympäristönsuojelu.	FI 1
Takuu.	FI 1
Ohjaus- ja käyttölaitteet.	FI 2
Ennen käyttöönottoa.	FI 3
Käyttö	FI 3
Pysähdys ja pysäköinti	FI 4
Kuljetus	FI 4
Säilytys	FI 4
Hoito ja huolto	FI 4
Suojaaminen pakkaselta	FI 5
Häiriöt	FI 5
Tarvikkeet	FI 6
Tekniset tiedot	FI 6
Varaosat	FI 6
EY-vaatimustenmukaisuus-va-kuutus	FI 6

Turvaohjeet

Lue ja huomioi ennen laitteen ensimmäistä käyttöä tämä käyttöohje ja mukana oleva esite Turvaohjeet harjapuhdistus- ja suih-kutusliuotinlaitteita nro 5.956-251.0 varten.

Laitetta saa käyttää ainoastaan kuomun ja kaikkien kansien ollessa suljettuna.

Laitetta saa ajaa vain sellaisilla nousevilla alustoilla, joiden nousu ei ylitä maksimia sallittua nousua, katso kohtaa "Tekniset tiedot".

△VAROITUS

Älä käytä laitetta kaltevilla pinnoilla.

Turvalaitteet

Turvalaitteet on tarkoitettu käyttäjän suo- jaamiseksi loukkaantumiselta, eikä niitä saa poistaa käytöstä, eikä niiden toimintoa saa ohittaa.

Turvakytkin

Kun turvakytkin vapautetaan, harjakäyttö kytkeytyy pois päältä.

Vaarallisuusasteet

⚠VAARA

Välittömästi uhkaava vaara, joka aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

△VAROITUS

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

△VARO

Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vähäisiä vam- moja.

HUOMIO

Huomautus mahdollisesta vaarallisesta ti-lanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Toiminta

Tätä yhdistelmäkonetta käytetään tasais- ten lattioiden märkäpuhdistukseen.

– Laitteen voi helposti sovittaa kulloiseenkin puhdistustehtävään säätämällä vesi- ja puhdistusainemäärää. Puhdistusaineen annostelu on sovitettavissa säiliöön lisäämällä.

– Laitteessa on tuorevesi- ja likavesisäiliö (kumpikin 35 litraa). Ne mahdollistavat siten tehokkaan puhdistuksen ja pitkän toiminta-ajan.
- 430 mm:n työleveys mahdollistaa te- hokkaan ja pitkäkestoisen käytön.
– Konetta liikutetaan käsin työntämällä, työntämistä helpottaa harjojen pyörintäliike.
– Sähköverkkokäytön ansiosta suorituskyky on tehokas ilman työajan rajoittamista.

Huomautus:

Laite voidaan varustaa erilaisilla lisävarusteilla kulloinkin kyseessä olevan puhdistustehtävän mukaan.

Pyydä luettelomme tai katso nettiosoittees-tamme www.kaercher.com.

Käyttötarkoitus

Käytä laitetta ainoastaan tämän käyttöohjeen tietojen mukaisesti.

– Tämä laite soveltuu ammattimaiseen käyttöön, esim. hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa, toimistoissa ja välittäjälikkeissä.
– Laitteen käyttö on sallittu vain sileiden lattioiden puhdistamiseen, jotka ovat kosteudenkestäviä ja kiillotettavia.
– Laite on kehitetty sisätilojen lattioiden tai ulkokatteen alla olevien pintojen puhdistamiseen.
– Laite ei sovellu jäähtyneiden lattioiden puhdistamiseen (esim. jäähdyttämössä).
– Laitteen varustaminen on sallittu vain alku- peräisillä lisävarusteilla ja varaosilla.
– Laite ei sovellu käyttöön räjähdysalttiissa ympäristössä.
– Laitteella ei saa kerätä mitään palavia kaasuja, laimentamattomia happoja tai liuottimia.

Niihin kuuluvat bensiini, väriohennusaineet tai polttoöljy ja ne voivat muodostaa räjähdysherkkiä seoksia imuilman pyörrevirtauksen kanssa. Lisäksi ei saa kerätä asetonia, laimentamattomia happoja eikä liuottimia, koska ne syövyttävät laitteessa käytettyjä materiaaleja.

– Laite on hyväksytty käytettäväksi kaltevilla pinnoilla, joiden maksimi nousu on annettu luvussa "Tekniset tiedot".

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulee toimittaa kierrätykseen. Tästä syystä, toimita vanhat laitteet vastaaviin keräilylaitoksiin.

Huomautuksia ainesosista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Korjaamme takuuaikana mak- sutta lisävarusteissa mahdollisesti ilmen- neet häiriöt, mikäli ne ovat aiheutuneet ma- teriaali- ja valmistusvirheistä. Takuutapa- uksessa pyydämme ottamaan yhteyden ostotositteen kanssa jälleenmyyjään tai lä- himpään valtuutettuun asiakaspalveluun.

Ohjaus- ja käyttölaitteet

1 Nukkasihti
2 Turvakytkin
3 Likaveden poistoletku annostelulaitteella
4 Homebasen kannatinkisko
5 Uimuri
6 Raikasvesisäiliö
7 Raikasvesisäilion korkki
8 Kahva
9 Puhdistuspää
10 Levyharja
11 Raikasvesisäilion täyttöaukko
12 Harjanvaihtoaisa
13 Likavesisäiliö
14 Raikasveden täyttötasonäyttö
15 Kiertokahva imupalkin kallistamista varten
16 Imupalkin korkeudensäätö *
17 Siipimutterit imupalkin kiinnittämistä varten
18 Imupalkki *
19 Imuletku
20 Vesimäärän säätönappi

21 Verkkojohto, jossa on pistoke
22 Imupalkin Iaskemisvipu
23 Ohjauspulpetti
24 Työntökahva
25 Pysäköintipinta puhdistusettiä „Homebase Box“ varten
26 Likavesisäilion kansi

* ei kuulu toimitukseen

Väritunnukset

– Puhdistusprosessin käyttöelimet ovat keltaisia.
– Huollon ja servicen käyttöelimet ovat vaaleanharmaat.

Ohjauspulpetti

1 OFF

Laite on kytketty pois päältä.

2 Normaali-moodi

Lattian märkä puhdistus ja likaveden imeminen.

3 Intensiivi-moodi

Lattian märkä puhdistus ja puhdistusaineen vaikuttaminen.

4 Imurointi-moodi

Likapesuhuuhteen imeminen.

5 Ohjelmavalintakytkin

6 Merkkivalo jännitteensyöttö

Palaa, kun pistoke on pistorasiassa ja rasia on jännitteellinen.

Laitteessa olevat symbolit

	Virtapistoke
	Tartuntakohta
	Moppipidike **
	Raikasvesisäiliön täyttö-määrä 25%
	Harjanvaihtoaisa
	Imupalkin laskemisvipu
	Raikasvesisäiliön tyh-jennysaukko
	Likaveden laskuletku

** Valinnainen

Ennen käyttöönottoa

Purkaminen lavalta

→ Nosta laite 2 henkilön toimesta lavalta ja aseta lattialle.

Imupalkin asennus

→ Aseta imupalkki imupalkkiripustukseen siten, että muotolevy on ripustuksen yläpuolella.
→ Kiristä siipimutterit.

Päästä vaaratilanteessa turvakytkin/ajovi-pu vapaaksi.

Käyttöaineiden täyttäminen

Raikasvesi

→ Avaa raikasvesisäiliön sulkutulppa.
→ Täytä raikasta vettä (enintään 60 °C) säiliöön säiliön täyttöistukan alareunan tasolle.
→ Sulje raikasvesisäiliön sulkutulppa.

Puhdistusaine

△VAROITUS

Vaurioitumisvaara. Käytä vain suositeltuja puhdistusaineita. Käytettäessä muita puhdistusaineita käyttäjä on vastuussa käyttö- turvallisuudesta ja tapaturmavaarasta. Käytä vain puhdistusaineita, joissa ei ole liuottimia, suola- eikä fluorivetyhappoja. Noudata puhdistusaineiden turvallisuusohjeita.

Huomautus:

Älä käytä voimakkaasti vaahtoavia puhdistusaineita.

Suositeltavat puhdistusaineet:

Käyttö Puhdistusai-	ne
Kaikkien vedenkestävien lattioiden ylläpitopuhdistus	RM 746RM 780
Kiiltävien pintojen (esim. graniitti) ylläpitopuhdistus	RM 755 es
Teollisuuslattioiden ylläpitopuhdistus ja peruspuhdistus	RM 69 ASF
Hienokivilaattojen ylläpitopuhdistus ja peruspuhdistus	RM 753
Saniteettitilojen laattojen ylläpitopuhdistus	RM 751
Saniteettitilojen puhdistus ja desinfointi	RM 732
Alkalipitoisten lattioiden (esim. PVC) kerrostumien poisto	RM 752
Linoleumilattioiden kerrostumisten poisto	RM 754

→ Kaada puhdistusaine tuorevesisäiliöön.

Huomautus:

Tuorevesisäilion ollessa tyhjä, puhdistuspää toimii edelleen ilman nesteen syöttöä.

Vesimäärän säätö

→ Säädä vesimäärä säätönupista lattiapällysteen likaantumisasteen mukaan.

Huomautus:

Suorita ensimmäinen puhdistuskokeilut vähällä vedellä. Lisää veden määrää vaihe vaiheelta, kunnes toivottu puhdistustulos on saavutettu.

Imupalkin säätö

Vinoasento

Imutulosten parantamiseksi laattapinnoitteissa voidaan imupalkki kääntää enintään 5° vinoasentoon.

→ Irrota siipiruuvit.
→ Käännä imupalkki.

→ Kiristä siipimutterit.

Kallistus

Jos imutulos on riittämätön voidaan muuttaa suoran imupalkin kallistusta.

→ Säädä imupalkin kallistusta kiertokah- vaa kiertämällä.

Korkeus

Korkeudensäätö vaikuttaa imuhuulten tai- pumiseen lattiaan kosketettaessa.

→ Säädä kokeilutarkoituksessa korkeudensäädön kiertokahvoja, kunnes paras imurointitulos on saavutettu.

Puhdistus

HUOMIO

Lattiapäällysteen vaurioitumisvaara. Älä käytä laitetta, kun se on paikallaan liikkumatta.

→ Ripusta jatkokaapelin pää silmukkana vedonkevennyshakaan.
→ Pistä laitteen virtapistoke jatkokaapeliin.
→ Pistä jatkokaapelinä virtapistoke pistorasiaan.
→ Kierrä ohjelmanvalintakytkin halutun puhdistusohjelman kohdalle.
→ Käytä turvakytkintä.

Imupalkin laskeminen alas

→ Vedä vipu ulos ja paina alas; imupalkki laskeutuu alas.

Huomautus:

– Kun puhdistat laattalattioita, säädä suo-ra imupalkki siten, että rakoja ei puhdis-teta oikeassa kulmassa.
- Imutulosten parantamiseksi laattapinnoitteissa voidaan imupalkki kääntää vinoutta ja kallistusta säätää (katso "Imupalkin säätäminen").
– Kun likavesisäiliö on täynnä, uimuri sulkee imuaukon ja imuturbiini käy kohonneella kierrosluvulla. Kytke tällaisessa tapauksessa imurointi pois päältä ja aja tyhjentämään likavesisäiliö.

Pysähdys ja pysäköinti

→ Käännä ohjelmanvalintakytkin asen- toon imurointi.
→ Aja hiukan eteenpäin ja ime jäljellä oleva loppuvesi pois.
→ Nosta imupalkki.
→ Aseta ohjelmanvalintakytkin asentoon "OFF".
→ Vedä virtapistoke irti pistorasiasta.

Likaveden laskeminen pois

△VAROITUS

Noudata jäteveden käsittelyä koskevia pai-kallisia määräyksiä.

→ Ota laskuletku kiinnittimestä ja laske letku sopivan kokoomasäiliön päälle.

→ Paina annostuslaite kokoon tai taita se.

→ Avaa annostuslaitteen kansi.
→ Päästä likavesi valumaan pois - säädä vesimäärää paineella tai letkua taitta-malla.
→ Huuhtele likavesisäiliö puhtaalla vedellä.

Raikasveden laskeminen pois

→ Kierrä raikasvesisäilion sulkutulppa irti.

Kuljetus

⚠ VAARA

Loukkaantumisvaara! Laitteella saa lastaus- ja purkaustapauksissa ajaa alle maksimiarvon olevilla ramppikaltevuksilla (katso "Tekniset tiedot"). Aja hitaasti.

△VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi kuljetettaessa laitteen paino.

→ Paina työntökahva alas ja työnnä laitetta.

→ Kun kuljetat laitetta ajoneuvoissa, var-mista laite liukumisen ja kaatumisen va-ralta kulloinkin voimassa olevien ohje-sääntöjen mukaisesti.

Säilytys

△VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi säilytettäessä laitteen paino.

Tätä laitetta saa säilyttää vain sisätiloissa.

Hoito ja huolto

⚠VAARA

Loukkaantumisvaara! Ennen kaikkia lait- teeseen kohdistuvia töitä, aseta ohjelman- valintakytkin asentoon "OFF" ja vedä verkkopistoke irti pistorasiasta.

→ Laske likavesi ja jäljelle oleva raikasvesi ulos ja hävitä se.

Huoltokaavio

Jokaisen käyttökerran jälkeen

HUOMIO

Vaurioitumisvaara. Älä ruiskuta laitetta puhtaaksi vedellä äläkä käytä aggressiivisia puhdistusaineita.

→ Laske likavesi ulos.
→ Huuhtele likavesisäiliö puhtaalla vedellä.
→ Puhdista laite ulkoa kostealla, miedolla pesulipeällä kostutetulla liinalla.

→ Tarkasta nukkasihti, puhdista tarvitta-essa.

→ Puhdista imuhuulet ja pyyhkäisyhuulet, tarkasta niiden kuuluneisuus ja vaihda ne tarvittaessa uusiin.

→ Tarkasta harjan kuluneisuus, vaihda tarvittaessa uuteen (katso "Huoltotyöt").

Kuukausittain

→ Puhdista likavesisäiliön ja kannen väli- set tiivisteet ja tarkasta niiden tiiviys, tarvittaessa vaihda tiivisteet uusiin.

→ Puhdista sihti.

Vuosittain

→ Anna asiakaspalvelun suorittaa määrä- tyt tarkastukset.

Huoltotoimenpiteet

Sihdin puhdistus

→ Avaa kansi.
→ Kierrä kantta myötäpäivään ja irrota se.
→ Irrota kannen alla oleva sihti ja puhdista se.
→ Aseta sihti paikoilleen.
→ Aseta kansi paikalleen ja kiinnitä se kääntämällä vastapäivään
→ Sulje suojus.

Imuhuulien vaihto tai kääntäminen

1 Kulumismerkki

2 Imuhuuli

Imuhuulet pitää vaihtaa, kun ne ovat kulu-neet kulumismerkkiin asti.

→ Poista imupalkki.
→ Kierrä tähtikahvat irti.

→ Vedä muoviosat irti.
→ Vedä imuhuulet irti.
→ Työnnä sisään uudet tai käännytyt imuhuulet.
→ Työnnä muoviosat takaisin paikalleen.
→ Kierrä tähtikahvat paikalleen ja kiristä ne.

Kiekkoharjan vaihto

→ Paina laitetta työntökahvalla alas, jotta puhdistuspää nousee ylös.
→ Paina harjanvaihto-poljin alas vastustuskohdan ohitse.

→ Vedä laitetta taaksepäin, jotta levyharjaan pääsee käsiksi.
→ Aseta uusi levyharja lattialle laitteen eteen.
→ Aja laite puhdistuspään ollessa nostettuna ylös uuden levyharjan päälle ja laske puhdistuspää alas. Harja lukittuu harjakäyttöön.

Likavesisäilion poistaminen

→ Laske likavesi ulos.

→ Nosta likavesisäiliö pois ja aseta si-vuun.

Huoltosopimus

Laitteen luotettavaa käyttöä varten voidaan solmia huoltosopimuksia asianmukaisen Kärcher- myyntitoimiston kanssa.

Suojaaminen pakkaselta

Jäätymisvaarassa:

→ Tyhjennä raikas- ja likavesisäiliö.
→ Säilytä laite pakkaselta suojatussa ti- lassa.

Häiriöt

⚠VAARA

Loukkaantumisvaara! Ennen kaikkia lait- teeseen kohdistuvia töitä, aseta ohjelman- valintakytkin asentoon "OFF" ja vedä verkkopistoke irti pistorasiasta.

→ Laske likavesi ja jäljelle oleva raikasvesi ulos ja hävitä se.

Häiriö Korjaus
Laitetta ei voida käynnistää	Valitse ohjelmanvalintakytkimellä haluttu ohjelma.
	Käytä turvakytkintä.
	Kytke virtapistoke pistorasiaan.Palaako jännitteensyötön merkkivalo?
Riittämätön vesimäärä Tarkasta raikasvesitaso, tarvittaessa täydennä säiliö
Riittämätön imuteho	Puhdista likavesisäiliön ja kannen väliset tiivisteet ja tarkasta niiden tiiviys, tarvittaessa vaihda tiivisteet uusiin.
	Tarkasta likavesisäiliön ja tuorevesisäiliön välisten tiivisteiden kunto, tarvittaessa vaihda uusiin.
	Likavesisäiliö on täynnä, pysäytä laite ja tyhjennä likavesisäiliö.
	Puhdista nukkasihti.
	Puhdista imupalkin imuhuulet, tarvittaessa vaihda uusiin
	Tarkasta, onko likaveden laskuletkun kansi kiinni.
	Tarkasta imupalkin säätö.
	Tarkasta, että imuletku ei ole tukkeutunut, puhdista tarvittaessa.
	Tarkasta imuletkun tiiviys, vaihda tarvittaessa.
Riittämätön puhdistustulos	Tarkasta harjojen kuluneisuus, vaihda tarvittaessa uusiin.
Imuturbiini käy epäta-saisesti.	Puhdista uimuri.
Harja ei pyöri Tarkasta,	estääkö vieras esine harjan pyörimisen, poista esine tarvittaessa.
	Päästä turvakytkin irti.Odota hetki.Käytä turvakytkintä.
Tärinöitä puhdistettees-sa	Käytä tarvittaessa pehmeämpää harjaa.
Häiriöiden sattuessa, joita ei voida poistaa tämän taulukon avulla, on kutsuttava asiakaspalvelu paikalle.

Tarvikkeet

Nimike Osa-nro Kuvaus
Levyharja, punainen (keskikova, vakio) 4.905-022.0 Käytettäväksi kaikissa tavallisissa puhdistustehtävissä.
Levyharja, luonnonvärinen (pehmeä) 4.905-023.0 Luonnonkuiduista siistimiseen ja kiillottamiseen.
Levyharja, musta (kova) 4.905-025.0 Pahoihin likaantumiin ja peruspuhdistukseen. Vain ei aroillepäällysteille.
Kiillotuskankaan käyttölevy 4.762-533.0 Puhdistamisen laikkoja käyttäen. Pikavaihtokytkimellä ja kes-kuslukolla.
Laikka, valkoinen 6.369-469.0 Lattioiden kiillottamiseen.
Laikka, punainen (keskikova) 6.369-470.0 Kaikkien lattioiden puhdistamiseen ja siistimiseen.
Laikka, vihreä (keskikova) 6.369-472.0 Pahoin likaantuneiden lattioiden puhdistamiseen ja peruspuh-distukseen.
Laikka, musta (kova) 6.369-473.0 Sitkeisiin likaantumiin ja peruspuhdistukseen.
Laikka, beige (luonnonharjasosia) 6.371-081.0 Kovien ja elastisten päällysteiden kiillottamiseen ja parantami-seen.
Imupalkki, 850 mm, suora 4.777-401.0
Imupalkki, 850 mm, taivutettu	4.777-411.0
Homebase Box -setti	4.035-406.0
Moppipidike	9.753-023.0

Tekniset tiedot

Teho
Nimellisjännite	V	230
Taajuus	Hz	50
Keskimääräinen tehonotto	W	1400
Nimellisteho imuturbiini	W	550
Nimellisteho harjakäyttö	W	850
Imurointi
Imuteho, ilmamäärä (maks.)	l/s	20
Imuteho, alipaine (maks.)	kPa (mbar)	12,0 (120)
Puhdistusharjat
Harjan kierrosluku	1/min	235
Harjan halkaisija	mm	430
Mitat ja painot
Teoreettinen pintateho	m^2/h	1800
Maks. työalueen nousu	%	2
Raikas-/likavesisäiliön ti-lavuus	l	35/35
Maks. veden lämpötila	°C	60
Ulkoilman lämpötila	°C	5...40
Tyhjäpaino (kuljetuspai-no)	kg	56
Kokonaispaino (käyttö-valmiina)	kg	91
Mitatut arvot EN 60335-2-72 mukaisesti
Tärinän kokonaisarvo	m/s^2	<1,3
Epävarmuus K	m/s^2	0,2
Äänenpainetaso L_pA	dB(A)	70
Epävarmuus K_pA	dB(A)	2
Äänitehotaso L_wA + epä-varmuus K_wA	dB(A)	86
Poikkeuksen syy asetuksen (EU) 2019/1781 liitteen I osan 2 (12): j) mukaan

Varaosat

– Vain sellaisten lisävarusteiden ja varaosien käyttö on sallittua, jotka valmistaja on hyväksynyt. Alkuperäiset lisävarusteet ja varaosat takaavat, että laitetta voidaan käyttää turvallisesti ja häiriöttömästi.
– Tärkeimpien osien varaosaluettelo löytyy tämän käyttöohjeen lopusta.
- Saat lisätietoja varaosista osoitteesta www.karcher.fi, osiosta Huolto.

EY-vaatimustenmukaisuus- vakuutus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: Lattiapuhdistin

Tyyppi: 1.127-xxx

1.515-xxx

Yksiselitteiset EU-direktiivit

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Käytetyt määräykset

(EU) 2019/1781

Sovelletut harmonisoidut standardit

EN 60335-1

EN 60335-2-72

EN 62233: 2008

EN 55014-1:2006 + A1: 2009 + A2:2011

EN 55014-2:1997 + A1: 2001 + A2: 2008

EN 61000-3-2:2014

EN 61000-3-3:2013

Sovelletut kansalliset standardit

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

H. Jenner

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Jäätumiskaitse. . . . . . . . . . . ET 5

Rikked....ET 5

Tarvikud....ET 6

Tehnilised andmed ..... ET 6

Varuosad ET 6
