KÄYTTÖOHJE Puzzi 91 Bp Kärcher

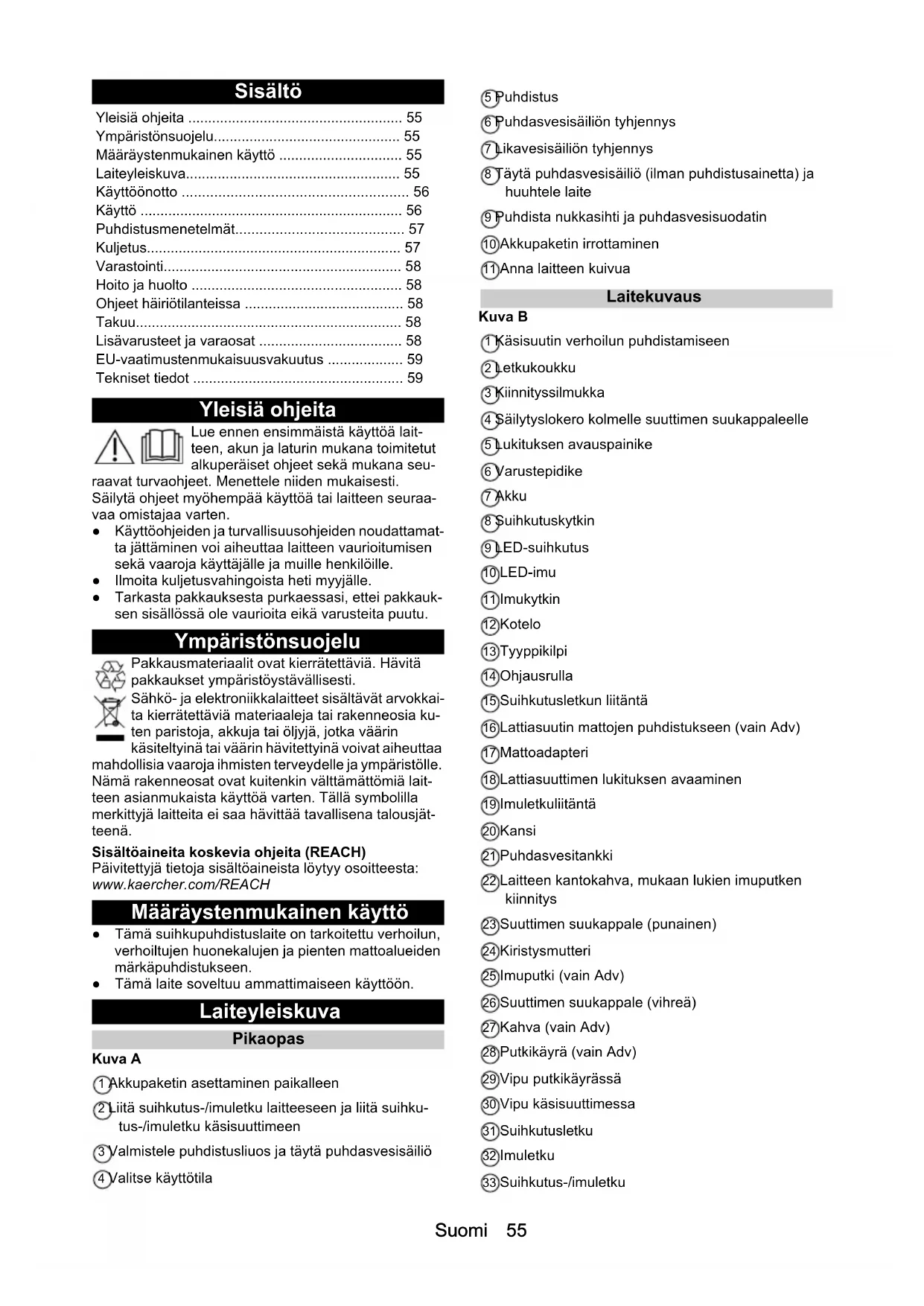

• 0,2Suomi 55 Sisältö Yleisiä ohjeita Lue ennen ensimmäistä käyttöä lait- teen, akun ja laturin mukana toimitetut alkuperäiset ohjeet sekä mukana seu- raavat turvaohjeet. Menettele niiden mukaisesti. Säilytä ohjeet myöhempää käyttöä tai laitteen seuraa- vaa omistajaa varten. ● Käyttöohjeiden ja turvallisuusohjeiden noudattamat- ta jättäminen voi aiheuttaa laitteen vaurioitumisen sekä vaaroja käyttäjälle ja muille henkilöille. ● Ilmoita kuljetusvahingoista heti myyjälle. ● Tarkasta pakkauksesta purkaessasi, ettei pakkauk- sen sisällössä ole vaurioita eikä varusteita puutu. Ympäristönsuojelu Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti. Sähkö- ja elektroniikkalaitteet sisältävät arvokkai- ta kierrätettäviä materiaaleja tai rakenneosia ku- ten paristoja, akkuja tai öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä lait- teen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjät- teenä. Sisältöaineita koskevia ohjeita (REACH) Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.com/REACH Määräystenmukainen käyttö ● Tämä suihkupuhdistuslaite on tarkoitettu verhoilun, verhoiltujen huonekalujen ja pienten mattoalueiden märkäpuhdistukseen. ● Tämä laite soveltuu ammattimaiseen käyttöön. Laiteyleiskuva Pikaopas Kuva A 1 Akkupaketin asettaminen paikalleen 2 Liitä suihkutus-/imuletku laitteeseen ja liitä suihku- tus-/imuletku käsisuuttimeen 3 Valmistele puhdistusliuos ja täytä puhdasvesisäiliö 4 Valitse käyttötila 5 Puhdistus 6 Puhdasvesisäiliön tyhjennys 7 Likavesisäiliön tyhjennys 8 Täytä puhdasvesisäiliö (ilman puhdistusainetta) ja huuhtele laite 9 Puhdista nukkasihti ja puhdasvesisuodatin 10 Akkupaketin irrottaminen 11 Anna laitteen kuivua Laitekuvaus Kuva B 1 Käsisuutin verhoilun puhdistamiseen 2 Letkukoukku 3 Kiinnityssilmukka 4 Säilytyslokero kolmelle suuttimen suukappaleelle 5 Lukituksen avauspainike 6 Varustepidike 7 Akku 8 Suihkutuskytkin 9 LED-suihkutus 10 LED-imu 11 Imukytkin 12 Kotelo 13 Tyyppikilpi 14 Ohjausrulla 15 Suihkutusletkun liitäntä 16 Lattiasuutin mattojen puhdistukseen (vain Adv) 17 Mattoadapteri 18 Lattiasuuttimen lukituksen avaaminen 19 Imuletkuliitäntä 20 Kansi 21 Puhdasvesitankki 22 Laitteen kantokahva, mukaan lukien imuputken kiinnitys 23 Suuttimen suukappale (punainen) 24 Kiristysmutteri 25 Imuputki (vain Adv) 26 Suuttimen suukappale (vihreä) 27 Kahva (vain Adv) 28 Putkikäyrä (vain Adv) 29 Vipu putkikäyrässä 30 Vipu käsisuuttimessa 31 Suihkutusletku 32 Imuletku 33 Suihkutus-/imuletku Yleisiä ohjeita p. 55
• Ympäristönsuojelu p. 55
• Määräystenmukainen käyttö p. 55
• Laiteyleiskuva p. 55
• Käyttöönotto p. 56
• Käyttö p. 56
• Puhdistusmenetelmät p. 57
• Kuljetus p. 57
• Varastointi p. 58
• Hoito ja huolto p. 58
• Ohjeet häiriötilanteissa p. 58
• Takuu p. 58
• Lisävarusteet ja varaosat p. 58
• EU-vaatimustenmukaisuusvakuutus p. 59
• Tekniset tiedot Suomi 34 Pikaopas 35 Likavesisäiliö, irrotettava 36 Likavesisäiliön kantokahva 37 Kannen tiiviste 38 Nukkasihti 39 Puhdasvesisuodatin Taulukko suuttimien suukappaleista Käyttöönotto p. 5956

1. Tarkista letkut vaurioiden varalta ennen jokaista

käyttöä. Lisävarusteiden asennus

1. Vain Adv: Kiinnitä imuputki lattiasuuttimeen ja kiristä

lattiasuuttimen kiristysmutteri käsin.

2. Vain Adv: Liu'uta kahva tarvittaessa imuputken pääl-

le ja kiristä käsin haluamaasi asentoon.

3. Vain Adv: Kiinnitä putkikäyrä imuputkeen ja kiristä

putkikäyrän kiristysmutteri käsin.

4. Kytke imuletku laitteen imuletkuliitäntään. Aseta

suihkutusletkun liitos laitteen suihkutusletkuliitän- tään ja napsauta se paikalleen.

5. Liitä imuletku käsisuuttimeen tai putkikäyrään. Yh-

distä suihkutusletkun liitos käsisuuttimeen tai putki- käyrään ja napsauta se paikalleen. Puhdistusliuoksen valmistelu VAARA Puhdistusaineiden aiheuttama vaara Terveys- ja vaurioitumisvaara Noudata kaikkia käytettyjen puhdistusaineiden mukana toimitettuja ohjeita. Huomautus Lämmin vesi (enintään 50 °C) lisää puhdistustehoa. Tarkasta puhdistettavan pinnan lämmönkestävyys. Huomautus Käytä puhdistusaineita säästeliäästi ympäristön suoje- lemiseksi.

1. Sekoita puhdasvesi ja puhdistusaine puhtaassa as-

tiassa (sekoitussuhde puhdistusaineen ohjeiden mukaisesti). Liuota puhdistusaine veteen. Puhdasvesisäiliön täyttö

1. Kaada puhdistusliuos puhdasvesisäiliöön. Täyttö-

määrä ei saa ylittää ”MAX”-merkkiä. Vaahdonestoaineet Huomautus Kun puhdistat kokolattiamattoja, joihin on aiemmin lai- tettu shampoota, likavesisäiliöön muodostuu vaahtoa. Vaahdon muodostus voidaan estää lisäämällä vaahdo- nestoainetta.

1. Laita likavesisäiliöön vaahdonestoainetta (erikois-

varuste). Akkupaketin asettaminen paikalleen

1. Työnnä akkupaketti akkupidikkeeseen ja anna lukit-

tua. Akun lataaminen Huomautus Lue laturin käyttöohje ja kiinnitä erityistä huomiota tur- vallisuusohjeisiin! Huomautus Lue akkupaketin käyttöohje ja kiinnitä erityistä huomiota turvallisuusohjeisiin! Huomautus Akkupaketti on toimitettaessa osittain ladattu. Lataa en- nen käyttöönottoa ja tarvittaessa. Huomautus Akkupaketti voidaan ladata vain, kun se on irrotettu.

1. Paina lukituksen vapautuspainiketta ja irrota akku-

2. Lataa akkupaketti laturin ja akkupaketin käyttöohjei-

den mukaisesti. Käyttö Laitteen kytkeminen päälle

1. Käynnistä suihkutuspumppu painamalla suihkutus-

kytkintä. Suihkutus-LED palaa.

2. Käynnistä imuturbiini painamalla imukytkintä. Imu-

LED palaa. Puhdistuskäyttö HUOMIO Puhdistusliuoksen aiheuttama vaara Vaurioitumisvaara Tarkasta ennen laitteen käyttöä puhdistettavan esineen värin pysyvyys ja vedenkestävyys huomaamattomassa paikassa.

1. Poista irtonainen lika puhdistettavasta esineestä.

2. Suihkuta puhdistusliuosta liikuttamalla käsisuutti-

men tai putkikäyrän vipua.

3. Aja puhdistettavan pinnan yli päällekkäin limittyvinä

ratoina. Vedä suutinta tällöin taaksepäin (älä työn- nä).

4. Vain Adv: Työn keskeyttämisen ajaksi lattiasuutin

voidaan asettaa laitteen kantokahvaan.

5. Suutinta vaihdettaessa käsisuutin voidaan asettaa

varustepidikkeeseen. Laitteen kytkeminen pois päältä

1. Kytke imukytkin ja suihkutuskytkin pois päältä. LED-

valot sammuvat. Likavesisäiliön tyhjennys

1. Jos likavesisäiliö on täynnä, kytke imukytkin ja suih-

kutuskytkin pois päältä.

3. Poista likavesisäiliö laitteesta ja tyhjennä se.

Väri Osanu- mero Läpäisy- määrä Käyttö Hyväksytty laitteelle Keltai- nen 6.415-

2,0 l/min Lattiasuu- tin Puzzi 10/2 Vihreä 6.415-

0,55 l/min Verhoilu- suutin, ly- hyt Puzzi 9/1 BpSuomi 57 Puhdasvesisäiliön tyhjennys

1. Kytke laite pois päältä.

2. Käytä käsisuuttimen tai putkikäyrän vipua lyhyesti,

jotta paine purkautuu.

3. Irrota käsisuutin tai putkikäyrä suihkutus-/imuletkus-

4. Ripusta imuletku puhdasvesisäiliöön.

5. Käynnistä imuturbiini painamalla imukytkintä.

6. Tyhjennä puhdasvesisäiliö imutoiminnolla ja kytke

8. Poista likavesisäiliö laitteesta ja tyhjennä se.

1. Yhdistä käsisuutin tai putkikäyrä (imuputken ja lat-

tiasuuttimen kanssa) imuletkuun.

2. Yhdistä suihkutusletkun liitos käsisuuttimeen tai put-

kikäyrään ja napsauta se paikalleen.

3. Kaada noin 2 litraa vesijohtovettä puhdasvesisäi-

liöön. Älä lisää puhdistusainetta.

4. Käynnistä suihkutuspumppu painamalla suihkutus-

5. Pidä käsi- tai lattiasuutinta viemärin yläpuolella.

6. Käytä käsisuuttimen tai putkikäyrän vipua ja huuhte-

le laitetta 1–2 minuutin ajan.

7. Kytke laite pois päältä.

8. Poista likavesisäiliö laitteesta ja tyhjennä se.

Jokaisen käytön jälkeen

2. Tyhjennä likavesisäiliö ja puhdista se juoksevalla

3. Puhdasvesisäiliön tyhjennys.

4. Puhdista laite ulkopuolelta kostealla liinalla.

5. Epämiellyttävien hajujen välttämiseksi poista kaikki

vesi laitteesta ennen pitkiä seisokkeja.

6. Anna laitteen kuivua perusteellisesti: Poista kansi

tai siirrä sitä sivulle.

7. Puhdista nukkasihti ja puhdasvesisuodatin, katso

Hoito ja huolto. Laitteen säilytys

1. Säilytä suihku-/imuputki ja käsisuutin kuvan mukai-

2. Aseta laite kuivaan tilaan ja varmista, etteivät sivul-

liset pääse käyttämään laitetta. Puhdistusmenetelmät Normaali lika

1. Suihkuta ja imuroi puhdistusliuosta työskentelyn ai-

kana. Huomautus Toistuva imu suihkuttamatta lyhentää kuivumisaikaa. Voimakas lika tai tahrat

1. Levitä puhdistusliuosta imuturbiinin ollessa kytketty-

nä pois päältä ja anna sen vaikuttaa 10–15 minuutin ajan.

2. Puhdista pinta kuten normaalin lian puhdistuksessa.

1. Vain Adv: Kiinnitä käsisuutin lattiasuuttimen tilalle.

2. Käytä vähemmän puhdistusainetta herkille materi-

aaleille ja suihkuta pinta noin 200 mm etäisyydeltä. Imuroi sen jälkeen. Puhdistusvinkkejä ● Suihkuta voimakkaasti likaantuneet kohdat etukä- teen ja anna puhdistusliuoksen vaikuttaa 5– 10 minuuttia. ● Työskentele aina valosta varjoon päin (ikkunasta oveen). ● Työskentele aina puhdistetulta alueelta puhdista- mattomalle alueelle. ● Mitä herkempi pinta (itämaiset matot, nukkamatot, verhoilukangas), sitä alhaisempi pesuainepitoisuus. ● Juuttitaustaiset kokolattiamatot voivat kutistua ja ne voivat päästää väriä, jos työskentelyssä käytetään liikaa vettä. ● Harjaa pitkänukkaiset matot puhdistuksen jälkeen märkinä nukan suuntaan (esim. lattiaharjalla tai juu- riharjalla). ● Käsittely märkäpuhdistuksen jälkeen estää tekstiili- pinnan likaantumisen nopeasti uudelleen. ● Astu puhdistetulle alueelle ja aseta sille huonekaluja vasta, kun se on kuivunut. Näin vältät painaumat ja ruostetahrat. ● Puhdistustuloksen parantamiseksi huuhtele esine puhtaalla vedellä puhdistusaineiden käytön jälkeen. Puhdistusaineet Jos haluat lisätietoja, pyydä kyseisen puhdistusaineen tuotetiedote ja EU:n käyttöturvallisuustiedote. Kuljetus 몇 VARO Jos painoa ei oteta huomioon Loukkaantumis- ja vaurioitumisvaara Huomioi kuljetettaessa laitteen paino.

1. Aseta imuputki laitteen kahvaan.

2. Ajoneuvossa kuljetettaessa estä laitteen liukuminen

ja kaatuminen kiinnittämällä laite voimassa olevien määräysten mukaisesti. Nimi Nimi Annostelu Tilausnu- mero CarpetPro-puh- distusaine (0,8 kg) RM 760 jauhe 1 % 6.295-175.0 CarpetPro-puh- distusaine, iCap- sol (16 kpl) RM 760 tabletit 2 tablettia 8 litraan 6.295-850.0 CarpetPro-puh- distusaine, no- peasti kuivuva (10 litraa) RM 767 nestemäi- nen 1,2 % 6.295-198.0 CarpetPro-puh- distusaine (10 lit- raa) RM 764 nestemäi- nen 1 % 6.295-854.0 CarpetPro-kylläs- tysaine (5 litraa) RM 762 nestemäi- nen 20 % 6.295-852.0 Vaahdon poisto- aine (2,5 litraa) RM 761 nestemäi- nen 0,5 % 6.291-389.058 Suomi Varastointi 몇 VARO Jos painoa ei oteta huomioon Loukkaantumis- ja vaurioitumisvaara Huomioi varastoitaessa laitteen paino. Laitetta saa säilyttää vain sisätiloissa.

1. Paina lukituksen vapautuspainiketta ja irrota akku-

paketti tyhjäksi purkautumisen estämiseksi. Hoito ja huolto VAARA Sähköiskuvaara Loukkaantumisvaara kosketettaessa sähköä johtavia osia Kytke laite pois päältä. Poista akku. ● Tarkista säännöllisesti akkupidikkeessä olevien lait- teen koskettimien puhtaus ja puhdista tarvittaessa kostealla liinalla. Älä käytä puhdistusaineita. Nukkasihdin puhdistus

2. Poista likavesisäiliö laitteesta.

3. Vedä nukkasihti ulos.

4. Puhdista nukkasihti säännöllisesti juoksevalla ve-

dellä. Jos se on erittäin likainen, avaa kehys ja vaih- da kuitumatto. Puhdasvesisuodattimen puhdistus

1. Kierrä puhdasvesisuodatin irti.

2. Puhdista puhdasvesisuodatin säännöllisesti juokse-

valla vedellä. Puhdista suutin

1. Irrota kiristysmutteri.

2. Puhdista suuttimen suukappale.

Ohjeet häiriötilanteissa VAARA Sähköiskuvaara Loukkaantumisvaara kosketettaessa sähköä johtavia osia Kytke laite pois päältä. Poista akku. Laite ei käynnisty

2. Aseta akkupaketti paikalleen.

3. Tarkasta, että akkupaketti on oikein paikallaan.

4. Kytke laite päälle.

5. Anna ylikuumentuneen piirilevyn jäähtyä.

Suuttimesta ei tule vettä

1. Täytä puhdasvesisäiliö.

2. Tarkasta, että suihkutusletkun liitännät ovat oikein

3. Puhdista tai vaihda suuttimen suukappale.

4. Puhdista puhdasvesisuodatin.

5. Suihkutuspumppu viallinen, ota yhteyttä asiakaspal-

veluun. Vesisuihku yksipuoleinen

1. Puhdista suuttimen suukappale.

1. Tarkasta kannen kunnollinen kiinnitys.

2. Puhdista kannen tiiviste ja laitteen kosketuspinta.

3. Puhdista nukkasihti.

4. Tarkasta, onko imuletkun tukossa, ja puhdista tarvit-

taessa. Suihkutuspumppu äänekäs

1. Täytä puhdasvesisäiliö.

Voimakas vaahtoaminen likavesisäiliössä

1. Laita likavesisäiliöön vaahdonestoainetta (erikois-

varuste). Asiakaspalvelu Jos vikaa ei voida korjata, toimita laite tarkastettavaksi asiakaspalveluun. Takuu Jokaisessa maassa ovat voimassa vastaavan myynti- yhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa mak- sutta, jos häiriöiden syynä ovat olleet materiaali- tai val- mistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähim- pään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu) Lisävarusteet ja varaosat Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä va- raosia, sillä ne varmistavat laitteen turvallisen ja häiriöt- tömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com. Varaosaluettelo Käytä vain alkuperäisiä KÄRCHER-akkuja, ei kertakäyt- töisiä akkuja. Nimi Tilausnu- mero, va- raosa Tuotenume- ro, pakkaa- mattomana Battery Power+ 36/75 -ak-

2.042-022.0 6.445-085.0 Battery Power 36/50 -ak- kupaketti 2.445-031.0 6.445-039.0 Battery Power+ 36/60 (EU) -pikalaturi 2.445-045.0 6.445-063.0 Battery Power+ 36/60 (GB) -pikalaturi 2.445-047.0 6.445-065.0 Battery Power+ 36/60 (AU) -pikalaturi 2.445-051.0 6.445-069.0Suomi 59 EU- vaatimustenmukaisuusvakuutus Täten vakuutamme, että jäljempänä kuvattu kone vas- taa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olen- naisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän va- kuutuksen voimassaolo raukeaa. Tuote: Tekstiilipesuri Tyyppi: 1.101-xxx Sovellettavat EU-direktiivit 2006/42/EY (+2009/127/EY) 2011/65/EU 2014/30/EU Sovelletut yhdenmukaistetut standardit EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60335-1 EN 60335-2-68 EN 62233: 2008 Sovelletut kansalliset standardit

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla. Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: [phone] Faksi: [phone] Winnenden, 2020/10/01 Tekniset tiedot Oikeus teknisiin muutoksiin pidätetään. Puzzi 9/1 Bp (Adv) (Pack) Sähköliitäntä Akkupaketin nimellisjännite V 36 DC Kotelointiluokka IPX4 Suojaluokka III Nimellisteho W 500 Maksimiteho W 575 Tuuletinmoottorin maksimiteho W 570 Puhaltimen moottorin nimellisteho W 550 Suihkutuspumpun teho W 4 Laitteen tehotiedot Vesijohtoveden täyttömäärä l 9 Likaveden täyttömäärä l 7 Ilmamäärä (maks.) l/s 57 Alipaine (maks.) kPa (mbar) 15,0 (150) Suihkutuspaine MPa 0,16 Suihkutuspaine (maks.) MPa 0,22 Suihkutusmäärä l/min 0,55 Puhdistusliuoksen lämpötila (maks.) °C 50 Toiminta-aika täydellä akun la- tauksella – Battery Power 36/50 - akku minuut- tia

Toiminta-aika täydellä akun la- tauksella – Battery Power+ 36/60 - akku minuut- tia

Toiminta-aika täydellä akun la- tauksella – Battery Power+ 36/75 - akku minuut- tia

Mitat ja painot Tyypillinen käyttöpaino kg 10,2 Pituus x leveys x korkeus mm 545 x 340 x

Ympäristöolosuhteet Ympäristön lämpötila (maks.) °C +40 Määritetyt arvot standardin EN 60335-2-68 mukaan Äänenpainetaso L

dB(A) 70 Epävarmuus K

dB(A) 1 Käsi-käsivarsi-tärinäarvo m/s
