KÄYTTÖOHJE Mega 715 D METABO

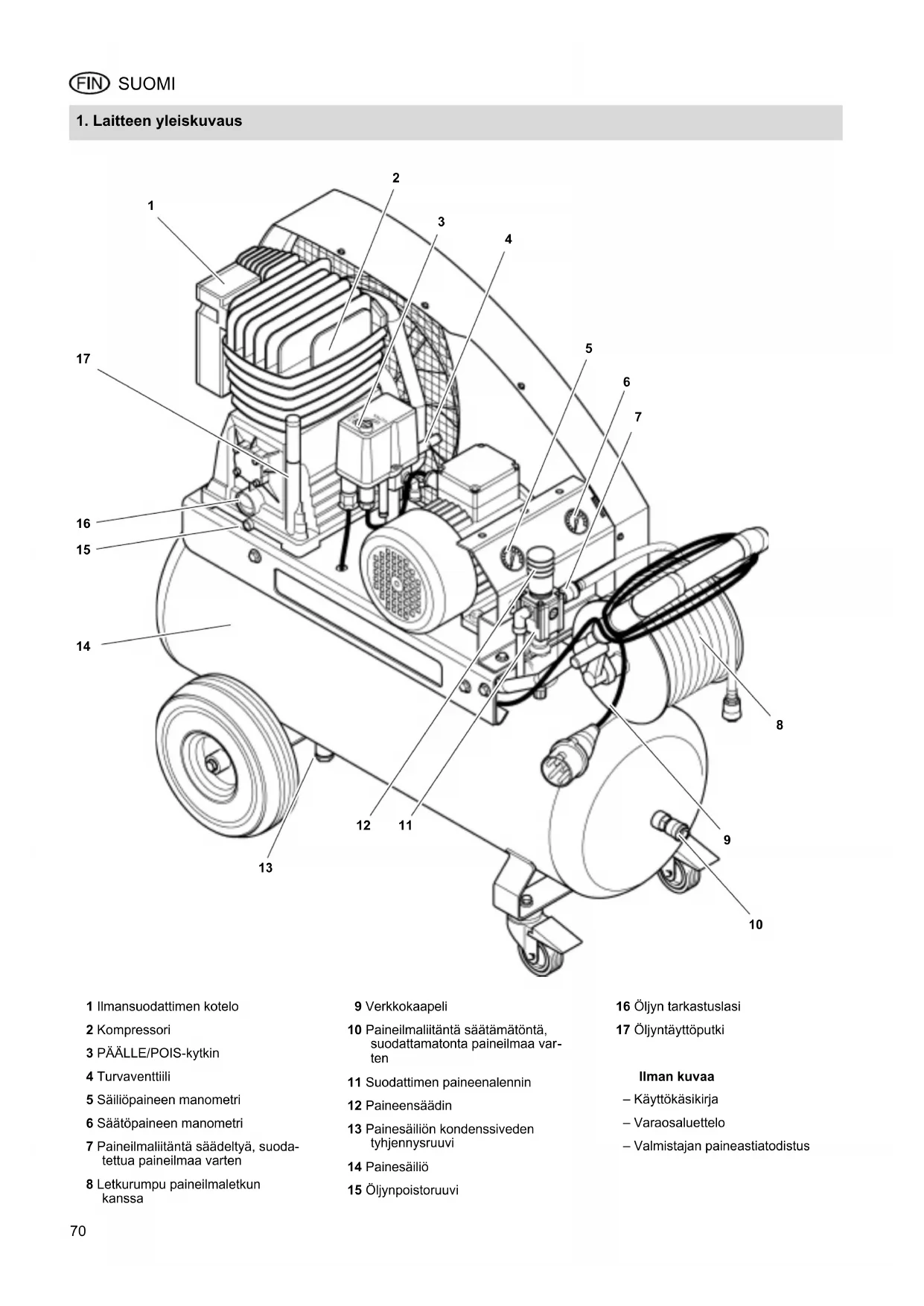

1. Laitteen yleiskuvaus

1 Ilmansuodattimen kotelo 2 Kompressori 3 PÄÄLLE/POIS-kytkin 4 Turvaventtiili 5 Säiliöpaineen manometri 6 Säätöpaineen manometri 7 Paineilmaliitäntä säädeltyä, suoda- tettua paineilmaa varten 8 Letkurumpu paineilmaletkun kanssa 9 Verkkokaapeli 10 Paineilmaliitäntä säätämätöntä, suodattamatonta paineilmaa var

ten 11 Suodattimen paineenalennin 12 Paineensäädin 13 Painesäiliön kondenssiveden tyhjennysruuvi 14 Painesäiliö 15 Öljynpoistoruuvi 16 Öljyn tarkastuslasi 17 Öljyntäyttöputki Ilman kuvaa – Käyttökäsikirja – Varaosaluettelo – Valmistajan paineastiatodistus XK0017b2.fm Käyttökäsikirja SUOMI71 SUOMI

1. Laitteen yleiskuvaus ..............70

3.1 Tarkoituksenmukainen käyttö...71

3.2 Yleisiä turvallisuusohjeita .........71

4.1 Verkkoliitäntä ............................72

4.2 Pystytys ....................................72

4.3 Paineilman tuottaminen ............73

5. Huolto ja hoito ........................73

5.1 Säännöllinen huolto ..................73

5.2 Laitteen säilytys ........................74

6. Toimitettavissa olevat

lisätarvikkeet......................74/79

7. Ongelmat ja häiriöt .................76

8. Korjaus ....................................76

9. Ympäristönsuojelu .................76

10. Tekniset tiedot ........................77

• Lue tämä ohjekirja ennen laitteen käyttöönottoa. Huomioi erityisesti turvallisuusohjeet.
• Mikäli huomaat kuljetuksessa synty- neitä vahinkoja pakkauksen purka- misen yhteydessä, ilmoita niistä heti tavaran toimittajalle. Älä ota laitetta käyttöön!
• Hävitä pakkaus ympäristöystävälli- sesti. Toimita pakkaus asianmukai- seen jätteidenkeräyspaikkaan.
• Pidä tämä ohjekirja tallessa, jotta voit aina tarvittaessa käyttää sitä. Mi

käli kompressoria käytetään kaupalli- sessa käytössä, säilytä myös paineil- makomponenttien tarkastustodistukset.

• Mikäli lainaat konetta tai myyt sen, luovuta aina myös koneen ohjekirjat mukaan.

3.1 Tarkoituksenmukainen

käyttö Tämä laite on tarkoitettu tuottamaan pai- neilmaa paineilmakäyttöisille työkaluille. Käyttö lääketieteellisellä alueella, elin- tarvikkeiden alueella sekä hengitysilma- pullojen täyttäminen ei ole sallittua. Laitteistoa ei saa käyttää ulkotiloissa. Räjähtäviä, palavia tai terveydelle vaaralli- sia kaasuja ei saada imeä sisään. Rähäh- dysalttiissa tilassa ei käyttö ole sallittua. Muu käyttö on määräysten vastaista. Määräysten vastaisesta käytöstä, ko- neen muutoksista tai osien käytöstä, joi- ta valmistaja ei ole tarkastanut ja hyväk- synyt, voi aiheutua ennalta arvaamattomia vaurioita! Lapset, nuoret ja ei opastetut henkilöt eivät saa käyttää laitetta ja siihen liitetty- jä paineilmatyökaluja.

3.2 Yleisiä turvallisuusohjeita

Huomioi tätä sähkölaitetta käytettäessä seuraavat turvallisuusohjeet, jotta vaarat henkilöille ja esinevahingot vältettäisiin. Huomioi kappaleissa olevat erityiset tur- vallisuusohjeet. Säilytä huolellisesti kaikki koneen muka- na toimitetut dokumentit. Huomioi tarvittaessa kompressorien ja paineilmatyökalujen käsittelyyn liittyvät ammattiyhdistyksien ohjesäännöt ja ta

paturmantorjuntamääräykset. Noudata ammattikäyttäjänä lakimääräi- siä ohjeita, joka koskevat valvontaa vaa- tivien laitteistojen käyttöä. AYleinen vaara! Pidä työympäristö siistinä – epäjärjes- tys voi johtaa onnettomuuksiin. Ole tarkkaavainen. Keskity työhösi. Työskentele järkevästi. Älä käytä sähkö- laitetta, mikäli keskittymiskykysi on häi- riintynyt. Huomioi ympäristön vaikutukset. Huolehdi hyvästä valaistuksesta. Vältä epänormaaleita asentoja. Huoleh- di tukevuudesta ja säilytä aina tasapai- nosi. Huomioi, että sähkölaite on tukevasti paikoillaan ja ettei se voi kaatua (tarkas

ta renkaiden ilmanpaine). Älä käytä tätä sähkölaitetta palavien nesteiden tai kaasujen läheisyydessä. Pidä lapset etäällä työalueesta. Älä käy- tön aikana anna muiden henkilöiden koskea työkaluun tai verkkokaapeliin. Älä ylikuormita sähkölaitetta – käytä tätä sähkölaitetta ainoastaan teknisissä tie

dossa annetulla tehoalueella. BSähköstä aiheutuva vaara! Älä aseta tätä sähkölaitetta sateeseen. Älä käytä tätä sähkölaitetta kosteassa tai märässä ympäristössä. Vältä tämän sähkölaitteen kanssa työs- kenneltäessä kosketuksia maadoitettui- hin osiin (esim. lämpöpatterit, putket, hellat, jääkaapit). Älä käytä verkkokaapelia tarkoituksiin, johon sitä ei ole tarkoitettu. AUlostulevasta paineilmasta ja osista, jotka paineilma vetää mukaan aiheutuva vaara! Älä koskaan kohdista paineilmaa henki- löitä tai eläimiä kohden. Varmistu, että käytettävät paineilmatyö- kalut ja tarvikeosat on rakennettu kestä- mään työpainetta tai liitä ne pai- neenalennusventtiilin kautta. Huomioi, että pikaliitintä irrotettaessa, paineilmaletkussa oleva paineilma pois

tuu äkillisesti. Pidä tämän vuoksi paineil- maletkun irrotettavasta päästä hyvin kiinni. Varmistu, että kaikki ruuviliitokset ovat kireällä. Älä korjaa laitetta itse! Ainoastaan am- mattihenkilöt saavat suorittaa kompres- soriin, painesäiliöihin ja paineilmatyöka- luihin kohdistuvia korjauksia. AÖljypitoisesta paineilmasta ai- heutuva vaara! Älä käytä öljypitoista paineilmaa ainoas- taan sellaisten paineilmatyökalujen kans- sa, jotka ovat tarkoitettu käytettäväksi öl- jypitoisen paineilman kanssa. Älä käytä öljypitoisen paineilman paineilmaletkuja paineilmatyökalujen kanssa, jotka eivät ole tarkoitettu käytettäväksi öljypitoisen paineilman kanssa. Älä täytä auton ren

kaita tms. öljypitoisella paineilmalla. APalovammavaara paineilmaa johtavien osien pintoihin! Anna laitteen jäähtyä ennen huoltotöi- den aloittamista. ALoukkaantumis- ja puristumis- vaara liikkuviin osiin! Älä ota laitetta käyttöön ilman asennet- tua suojalaitteistoa. Huomioi, että kone käynnistyy auto- maattisesti, kun vähimmäispaine on saavutettu! – Varmistu ennen huoltotöi

den aloittamista, että kone on irrotettu verkkovirrasta. Varmista, ettei päällekytkettäessä (esim. huoltotöiden jälkeen) sähkölaitteessa ole enää työkaluja tai irtonaisia osia. Kerittäessä paineilmaletkua ulos tai si- sään, älä laita kättäsi käsikammen ja kuljetuskahvan väliin. ARiittämättömästä henkilökoh- taisesta suojavarustuksesta aiheutu- va vaara! Käytä kuulosuojaimia. Käytä suojalaseja. Käytä hengityssuojainta pölyävissä töis- sä tai kun muodostuu terveydelle vaaral- lisia höyryjä. Sisällysluettelo

SUOMI Käytä soveltuvaa työvaatetusta. Ulkona työskenneltäessä on suositeltavaa käyt

tää liukumattomia jalkineita. ASähkölaitteen vioista aiheutu- vat vaarat! Älä tee laitteeseen mitään muutoksia. Jokainen paineilmaa johtaviin osiin tehty muutos johtaa siihen, että tyyppihyväk

syntä raukeaa. Paineilmalaitteisiin liitty- viä töitä saavat suorittaa vain ammatti- laiset. Hoida sähkölaitetta ja tarvikkeita huolel- lisesti. Noudata huoltomääräyksiä. Varmista, että laitetta huolletaan ja se tarkastetaan säännöllisesti. Tarkasta sähkölaite ennen jokaista käyt- tökertaa mahdollisten vaurioiden varalta: ennen sähkölaitteen käyttämistä täytyy tarkastaa huolellisesti, että turvalaitteet ja suojalaitteet toimivat moitteettomasti ja tarkoituksenmukaisella tavalla. Tar

kasta, toimivatko liikkuvat osat moitteet- tomasti ja että ne eivät jumitu. Kaikkien osien täytyy olla asennettuna oikein ja niiden tulee täyttää kaikki niille asetetut vaatimukset, jotta sähkölaitteen moittee

ton käyttö varmistettaisiin. Vaurioituneet suojalaitteet tai osat täytyy korjata tai vaihtaa asianmukaisesti, val- tuutetun ammattikorjaamon toimesta. Anna asiakaspalvelukorjaamon vaihtaa vaurioituneet virtakytkimet. Älä käytä sähkölaitetta, mikäli virtakytkintä ei voi

da kytkeä päälle tai pois päältä. Pidä käsikahvat kuivina ja vapaana öl- jystä ja rasvasta.

3.3 Symbolit laitteella

Tyyppikilven tiedot Huoltotarra

Turvaventtiili Jousikuormitettu turvaventtiili (36) sijait- see päälle/pois-kytkimellä. Turvaventtiili kytkeytyy päälle, jos sallittu enimmäis

BVaara! Sähköjännite Käytä konetta ainoastaan kuivassa ympäristössä. Liitä kone vain sellaiseen virtalähtee- seen, joka täyttää seuraavat edelly- tykset: – pistorasiat asennettu, maadoitet- tu ja tarkastettu määräysten mu- kaisesti; – sulakkeet vastaavat teknisissä tie- doissa annettuja arvoja; Asenna johto siten, että se ei häiritse työskentelyä eikä voi vahingoittua. Tarkasta aina ennen verkkopistok- keen asentamista pistorasiaan, että laite on kytkettynä pois päältä. BTarkasta pyörimissuunta! Vaiheiden kytkennästä riippuen on mahdollista, että moottori pyörii vää- rään suuntaan. Tämä voi johtaa ko- neen vaurioitumiseen. Tämän vuoksi pyörimissuunta on tarkastettava jo- kaisen uudelleenkytkennän jälkeen: kompressorin hihnapyörän täytyy pyöriä nuolen (hihnan suojaristikol

la) suuntaan. Pyörimissuunnan ollessa väärä täy- tyy verkkopistokkeen vaiheiden kyt- kennät vaihtaa:

1. irrota verkkopistoke virtalähtees-

2. Vaihda vaiheet ruuvimeisselin

avulla kuten kuvassa esitetty: – Paina kytkintä (37) hieman si- sään – Kierrä kytkintä 180 °.

3. Liitä verkkopistoke uudelleen pis-

torasiaan. Suojele verkkojohtoa kuumuudelta, syövyttäviltä nesteiltä ja teräviltä kul

milta. Käytä vain riittävällä sisähalkaisijalla varustettua jatkojohtoa (katso "Tekni- set tiedot"). Älä sammuta konetta vetämällä verk- kopistokkeen irti, vaan Päälle-/Pois- kytkimellä. Vedä käytön lopettamisen jälkeen verkkopistoke irti pistorasiasta.

Laitteen pystytyspaikan täytyy täyttää seuraavat vaatimukset: (18) Valmistaja (19) Tuote-, versio-, sarjanumero (20) Laitenimitys (21) Liitäntäjännite / taajuus

(katso myös "Tekniset tiedot") (23) Sulake / kotelointiluokka (24) Sylinterien lukumäärä (25) Moottorin kierrosluku (26) Maatunnus (27) Imuteho (28) Täyttöteho (29) Kompressorin kierrosluku (30) Maksimipaine (31) Painesäiliön tilavuus (32) Valmistusvuosi (33) CE-merkki – Tämä laite täyttää EU-direktiivit vaatimuksenmukai

suusvakuutuksen mukaisesti (34) Hävityssymboli - Laite voidaan hävittää valmistajan kautta (35) Paino

• Kuiva, viileä, suojassa pakkaselta • Tukeva, vaakasuora ja tasainen alu- sta
• Kantavuus vähintään: Kokonaispai- no plus paineastian sisältö kilogram- moina (paineastian täytyy olla ko- eponnistuksen aikana olla täytettynä vedellä) AVaara! Virheellisestä pystytyksestä voi ai- heutua vakavia onnettomuuksia.
• Varmista, että laite ei pääse rullaa- maan pois paikaltaan ja kaatum- aan.
• Älä vedä laitetta letkusta tai verk- kojohdosta.
• Turvalaitteiden ja hallintalaitteiden täytyy olla aina helposti tavoitetta

4.3 Paineilman tuottaminen

1. Liitä paineilmaletku kompressoriin.

Käyttötarkoituksen mukaan käytettä- vissä on kaksi liitäntää: – Paineilmaliitäntä säädeltyä, suo- datettua paineilmaa varten (38). – Paineilmaliitäntä säätämätöntä, suodattamatonta paineilmaa var- ten (39).

2. Kytke laite päälle (40) ja odota, kun-

nes maksimi säiliöpaine on saavutet- tu (kompressori kytkeytyy pois päältä)

Säiliöpaine näytetään säiliöpainemit- tarilla (41).

3. Säädä säätöpaine paineensäätimellä

(42). Aktuaalinen säätöpaine näyte- tään säätöpainemittarilla (43). A Huomio! Varmistu ennen paineilmatyökalun liittämistä, että käytetyn paineilma

työkalun maksimaalista käyttöpainet- ta ei ylitetä!

4. Liitä paineilmatyökalu kompressorin

paineilmaletkuun. Nyt työskentely paineilmatyökalun kanssa voidaan aloittaa.

5. Kytke laite pois päältä, jos työsken-

telyä ei välittömästi haluta jatkaa. Vedä tämän jälkeen verkkopistoke myös irti.

6. Noudata paineenalentimen säätöalu-

etta. (katso "Tekniset tiedot") BVaara! Ennen kaikkia laitteelle suoritettavia töitä: – kytke laite pois päältä. – irrota verkkopistoke virtalähtees- tä. – odota kunnes laite on pysähtynyt. – varmistu, että laite ja kaikki käy- tettävät paineilmatyökalut ja lisä- tarvikkeet ovat paineettomia. Kaikkien koneelle suoritettujen töi- den jälkeen: – aseta kaikki turvalaitteet taas toi- mintaan ja tarkasta ne. – varmista, ettei koneella tai sen si- sällä ole työkaluja tai muita vas- taavia esineitä. Tässä kappaleessa kuvattuja huolto- ja korjaustöitä laajempia töitä saavat suorittaa vain alan ammattilaiset.

5.1 Säännöllinen huolto

A Huomio! Tarkasta uuden kompressorin sylin- terinkannen ruuvien kiristystiukkuu- det (katso "Tekniset tiedot") ensim- mäisten 50 ja 250 käyttötunnin jälkeen. Ammattikäyttöä koskevia ohjeita: – Hyväksytyn valvontaelimen täytyy suorittaa tarkastus ennen käyttöön

ottoa. – Luo tarkastus- ja huoltosuunnitelma, jossa otetaan huomioon käytön eri- tyispiirteet kuten sijoitus tai käyttöta- pa. Sovi tarkastus- ja huoltosuunnitel- masta hyväksytyn valvontaelimen kanssa. Hyväksytyn valvontaelimen täytyy suorittaa toistuvat tarkastukset. Valvontaviranomainen voi vaatia tar- kastus- ja huoltosuunnitelman esittä- mistä sekä todisteita tarkastusten suorittamisesta. Voit pyytää maasi huoltotoimipaikas- ta asiakirjamallin. Osoitteen löydät varaosaluettelosta. Ennen jokaista työskentelyn aloitta- mista

• Tarkasta paineilmaletkujen mahdolli- set vauriot, vaihda tarvittaessa.
• Tarkasta ruuviliitoksien kireys, kiris- tä tarvittaessa.
• Tarkasta liitäntäjohdon mahdolliset vauriot, anna tarvittaessa sähköalan ammattilaisen vaihtaa johto. 50 käyttötunnin välein

• Tarkasta ilmansuodatin (44) kom- pressorilla, puhdista tarvittaessa.

• Tarkasta kompressorin öljyntaso (45), lisää öljyä tarvittaessa (46).

Päästä paineastiaan tiivistynyt vesi pois astiaan (48) . Tarvittaessa kallista tai nosta laitetta. ATiivistynyt vesi sisältää öljy- jäämiä. Hävitä tiivistynyt vesi ympä- ristöä säästävällä tavalla toimittamal- la se vastaavaan keräyspisteeseen! – Puhdista kierreliitoksen tiiviste ja kierre ennen kuin asetat sen uu

delleen paikoilleen.

• Poista suodattimen paineenalenti- men kondenssivesi (50).
• Tarkasta kiilahihna: – Ruuvaa hihnansuojaristikko (51) irti. – Vaihda tai kiristä kiilahihna tarvit- taessa. – Hihnan kireyden säätämiseksi, löysää moottorin jalalla olevat nel- jä ruuvia ja siirrä moottoria. – Kiristä jälleen moottorin jalalla olevat ruuvit. – Asenna hihnan suojaristikko jäl- leen paikalleen. 250 käyttötunnin välein
• Vaihda kompressorin ilmansuodatin. • Vaihda suodattimen paineenalenti- men ilmansuodatin. 500 käyttötunnin välein
• Laske kompressorin öljy tyhjennys- ruuvilta (47) ulos ja vaihda öljy uu- teen. AHävitä jäteöljy ympäristöystä- vällisesti vastaavan keräyspisteen kautta! 1000 käyttötunnin jälkeen
• Anna ammattikorjaamon suorittaa tarkastukset. Tällöin kompressorin käyttöikä kasvaa huomattavasti.

5.2 Laitteen säilytys

1. Kytke laite pois päältä ja irrota verk-

kopistoke virtalähteestä.

2. Ilmaa painesäiliö ja kaikki liitetyt pai-

3. Säilytä laitetta siten, etteivät asiatto-

mat voi käynnistää sitä. A Huomio! Älä säilytä suojaama- tonta konetta ulkona tai kosteassa ympäristössä. Älä säilytä tai kuljeta konetta kyljel- lään. Erityisiä tehtäviä varten saat ammattiliik- keistä seuraavia lisätarvikkeita – kuvat löytyvät sisemmältä takasivulta: Tiivistys A Panospistooli KP 910 normaaleita panoksia varten. Tuotenro 090 101 0030 Peltityöt B Peltileikkuri BN 540 erityisen kapea leikkuusäde; leikkaa teräspeltiä 1,0 mm paksuuteen asti. Tuotenro 090 100 6784 Poraus C Porakone BM 310 erittäin helppokäyttöinen laite työs- kentelyn helpottamista varten; oike- alle pyörivä. Tuotenro 090 100 6725

• Porakone BM 500 (ilman kuvaa) pikaistukalla 3/8" ja pyörimissuunnan (oikea/vasen) pikavaihdolla. Tuotenro 090 105 4533

6. Toimitettavissa olevat

lisätarvikkeet75 SUOMI Nitominen / naulaus D Yhdistelmänaulain Kombi 40/50 nitojanastoille (tyyppi 90) 20 mm - 40 mm ja upponauloille (tyyppi SKN) 20 mm - 50 mm. Tuotenro 090 105 4720

• Yhdistelmänaulain Kombi 32 (ilman kuvaa) nitojanastoille (tyyppi 15 mm -

mm ja upponauloille (tyyppi SKN) 16 mm - 32 mm. Tuotenro 090 105 4711

• Nitoja KG 80/16 (ilman kuvaa) nitojanastoille (tyyppi 80) 6 mm - 16 mm. Tuotenro 090 105 4681

• Nitoja KG 90/25 (ilman kuvaa) nitojanastoille (tyyppi 90) 15 mm -

• Nitoja KG 90/40 (ilman kuvaa) nitojanastoille (tyyppi 90) 20 mm - 40 mm. Tuotenro 090 105 4703

• Uppokantanaulain SKN 50 (ilman kuvaa) uppokantanauloille (tyyppi SKN)

mm - 50 mm. Tuotenro 090 105 4738 Maalaus E Väriruiskupistooli FB 2200 HVLP High-Volume-Low-Pressure-varus- tus vähentää värisumun hukkarois- ketta ja huolehtii materiaalin parem- masta levityksestä vähäisemmällä maalin kulutuksella. Tuotenro 090 105 4460

• Väriruiskupistooli FB 2200 (ilman kuvaa) 0,5 l-virtausastialla; ammattimainen väriruiskupistooli; säädettävissä por

taattomasti pyörö- ja leveäsuihkua varten. Tuotenro 090 105 4452

• Väriruiskupistooli SB 200 (ilman kuvaa) 1,0 l-imuastialla. Tuotenro 090 100 3882

• Väriruiskupistooli FB 150 (ilman kuvaa) 0,5 l-virtausastialla; pohjamaalauk- siin ja eri viskositeettisille maaleille. Tuotenro 090 100 3874

• Väriruiskupistooli FB 90 (ilman ku- vaa) 0,75 l-virtausastialla; pohjamaalauk- siin ja eri viskositeettisille maaleille. Tuotenro 090 105 6064 Talttaus F Talttavasarasarja MHS 450 työskentelyyn rakennuksilla ja kori- alueella. Tuotenro 090 100 9210

• Talttavasarasarja MHS 315 (ilman kuvaa) rappauksen ja laattojen irrotukseen ja kevyisiin tilkitystöihin. Tuotenro 090 100 6911 Renkaiden täyttö / mittaus G Renkaan täyttölaite RF 480 ammattikäyttöön tarkoitettu rakenne (kalibroitu). Tuotenro 090 105 4630

• Renkaan täyttölaite RF 363 (ilman kuvaa) kuten RF 480, kuitenkin kalibroima- ton. Tuotenro 090 105 4622

• Renkaan täyttölaite RF 200 (ilman kuvaa) renkaiden ja pallojen pumppaukseen (kalibroitu). Tuotenro 090 105 6188

• Renkaan täyttölaite RF 100 (ilman kuvaa) kuten RF 200, kuitenkin kalibroima- ton. Tuotenro 090 102 6724 Puhdistus H Puhalluspistooli BP 200 täysmuovirakenne. Tuotenro 090 105 4606

• Puhalluspistooli BP 300 (ilman ku- vaa) täysmuovirakenne; erityisen korkea ilmamäärä venturisuuttimen läpi. Tuotenro 090 105 4614

• Puhalluspistooli BP 70 (ilman kuvaa) kevytmetallirakenne (100 mm-pidennyksellä). Tuotenro 090 102 6726

• Puhalluspistooli BP 60 (ilman kuvaa) kevytmetallirakenne (lyhyt). Tuotenro 090 102 6718 Ruuvaus I Iskuruuvain SR 230 kestävä rakenne, soveltuva kotira- kentajien ja autokorjaajien käyttöön. Tuotenro 090 105 6170

• Iskuruuvain SR 340-sarja (ilman kuvaa) ammattimainen rakenne kattavien li- sätarvikkeiden kanssa. Tuotenro 090 105 6137

• Iskuruuvain SR 140-sarja (ilman kuvaa) soveltuu moniin käyttötarkoituksiin harrastuksissa ja auton korjauksissa; kattavien lisätarvikkeiden kanssa. Tuotenro 090 100 8582

• Iskuruuvain SR 120-sarja (ilman kuvaa) vähäinen ilmantarve, soveltuu täten myös pienemmille kompressoreille; kattavien lisätarvikkeiden kanssa. Tuotenro 090 100 6750

• Räikkäruuvain RS 320 (ilman kuvaa) kapean rakenteen ja kumitetun räik- käpään ansiosta erittäin soveltuva auton korjaustarkoituksiin. Tuotenro 090 105 4541

• Räikkäruuvain RS 220-sarja (ilman kuvaa) Täydellinen sarja kattavien lisätarvik- keiden kanssa. Tuotenro 090 100 6717

• Kiertoruuvain DS 1610 (ilman kuvaa) pyörimissuunta oikealle/vasemmal- le, pikasuunnanvaihdolla. Tuotenro 090 101 2440 Ruiskutus J Ruiskupistooli SPP 161 kylmäpuhdistusaineiden, öljyjen, nestemäisten vahojen yms. ruisku- tukseen. Tuotenro 090 105 4525

• Yhdistelmäruiskupistooli UBS 820 (ilman kuvaa) normaaleille 1,0 l ruuvipanoksille. Tuotenro 090 105 4479 Letkut K Letkurumpu ST 200 360°-käännettävissä; 30 m PU-pai- neilmaletkun kanssa. Tuotenro 090 105 4568

• Paineilmaletku kangassisuksella (il- man kuvaa) pikaliittimellä ja pistoholkilla; pituus

m; ulkohalkaisija 12 mm; sisähal- kaisija 6 mm. Tuotenro 090 105 4908

• Paineilmaletku kangassisuksella (il- man kuvaa) pikaliittimellä ja pistoholkilla; pituus 10 m; ulkohalkaisija 12 mm; sisähal- kaisija 6 mm. Tuotenro 090 105 4916

• Paineilmaletku kangassisuksella (il- man kuvaa) pikaliittimellä ja pistoholkilla; pituus 10 m; ulkohalkaisija 15 mm; sisähal- kaisija 9 mm. Tuotenro 090 105 4924

• Paineilmaletku kangassisuksella (il- man kuvaa) pituus 50 m; ulkohalkaisija 15 mm; sisähalkaisija 9 mm. Tuotenro 090 105 493276 SUOMI
• Spiraaliletku, Rilsan (ilman kuvaa) pikaliittimellä ja pistoholkilla; työpi- tuus 2,5 m; ulkohalkaisija 8 mm; si- sähalkaisija 6 mm. Tuotenro 090 105 4940
• Spiraaliletku, Rilsan (ilman kuvaa) pikaliittimellä ja pistoholkilla; työpi- tuus 7,5 m; ulkohalkaisija 8 mm; si- sähalkaisija 6 mm. Tuotenro 090 105 4959
• Spiraaliletku, Rilsan (ilman kuvaa) pikaliittimellä ja pistoholkilla; työpi- tuus 10,0 m; ulkohalkaisija 10 mm; sisähalkaisija 8 mm. Tuotenro 090 105 4967

• Letkurulla SA 100 (ilman kuvaa) kangasletkulla, pituus 20,0 m; ulko- halkaisija 15 mm; sisähalkaisija

• Letkurulla SA 200 (ilman kuvaa) Soveltuva seinä- ja kattokiinnitystä varten; automaattinen rullaus yksin- kertaisesti vetämällä; 8 m PU-pai- neilmaletkun kanssa; ulkohalkaisija 13 mm; sisähalkaisija 8 mm. Tuotenro 090 105 4550 Lisätarvikesarjat L Lisätarvikesarja LPZ 7-S sisältää: puhalluspistooli, renkaan täyttölaite, renkaan täyttönippa, pal- lontäyttösuutin, väriruiskupistooli, spiraaliletku. Tuotenro 090 100 3858

• Lisätarvikesarja LPZ 7-P (ilman ku- vaa) sisältää: puhalluspistooli, renkaan täyttölaite, renkaan täyttönippa, pal

lontäyttösuutin, väriruiskupistooli, 10 m kangasletku. Tuotenro 090 100 3890

• Lisätarvikesarja LPZ 6 (ilman kuvaa) sisältää: puhalluspistooli, renkaan täyttölaite, renkaan täyttönippa, pal

lontäyttösuutin, väriruiskupistooli,

• Lisätarvikesarja LPZ 4 (ilman kuvaa) sisältää: puhalluspistooli, renkaan täyttölaite, väriruiskupistooli, spiraali- letku. Tuotenro 090 101 3845

• Lisätarvikesarja LPZ 2 (ilman kuvaa) sisältää vaihtokahvan puhalluspis- toolin, renkaan täyttölaitteen, väri- ruiskupistoolin, spiraaliletkun kans- sa. Tuotenro 090 105 5971 AVaara! Ennen kaikkia laitteelle suoritettavia töitä: – kytke laite pois päältä. – irrota verkkopistoke virtalähtees- tä. – odota kunnes laite on pysähtynyt. – varmistu, että laite ja kaikki käy- tettävät paineilmatyökalut ja lisä- tarvikkeet ovat paineettomia. Kaikkien koneelle suoritettujen töi- den jälkeen: – aseta kaikki turvalaitteet taas toi- mintaan ja tarkasta ne. – varmista, ettei koneella tai sen si- sällä ole työkaluja tai muita vas- taavia esineitä. Kompressori ei käynnisty:
• ei verkkojännitettä – tarkasta sähköjohto, pistoke, pis- torasia ja sulake.
• liian alhainen verkkojännite. – käytä riittävällä sisähalkaisijalla varustettua jatkojohtoa (katso "Tekniset tiedot"). Vältä jatkojoh

don käyttöä, kun laite on kylmä.

• kompressori sammutettiin vetämällä verkkopistoke irti, kun se oli käynnis

sä. – kytke kompressori ensin päälle-/ pois-kytkimellä pois päältä, kytke tämän jälkeen uudelleen päälle.

• moottori ylikuumentunut, esim. riittä- mättömästä jäähdytyksestä johtuen (jäädytysrimat peitetty). – poista ylikuumentumisen aiheutta- ja, anna jäähtyä noin kymmenen minuuttia, kytke sen jälkeen uu- delleen päälle. Kompressori käy, mutta ei tuota riittä- vää painetta.
• suodattimen paineenalentimen kon- denssiveden tyhjennysruuvi auki. – sulje tyhjennysruuvi.
• takaiskuventtiili vuotaa. – anna ammattikorjaamon korjata takaiskuventtiili. Paineilmatyökalu ei saa riittävästi painetta.
• paineensäädintä ei ole avattu tar- peeksi. – avaa paineensäädintä enemmän.
• kompressorin ja paineilmatyökalun välinen paineilmaletku vuotaa. – tarkasta letkuliittimet; vaihda vau- rioituneet osat tarvittaessa. AVaara! Sähkötyökalujen korjauksia saavat suorittaa ainoastaan sähköalan am

mattihenkilöt! Korjausta tarvitsevat sähkötyökalut voi- daan lähettää kyseisen maan huoltopis- teeseen. Osoite löytyy varaosalistasta. Lähetettäessä laite korjaukseen, olkaa hyvä ja kuvatkaa havaittu vika. Laitteen pakkausmateriaali on 100 %:sti kierrätyskelpoista. Käytetyt koneet ja tarvikkeet sisältävät suuria määriä arvokkaita raaka-aineita ja muoveja, jotka myöskin voidaan kier

rätysprosessissa käyttää hyväksi. Käyttöohje on painettu ilman klooria val- kaistulle paperille.

7. Ongelmat ja häiriöt

9. Ympäristönsuojelu77

Imuteho l/min 500 Tehollinen tuottomäärä (tilavuusvirta) l/min 360 Täyttöteho l/min 430 Käyttöpaine (kompressorin loppupaine) baari 15 Painesäiliön tilavuus l 90 Ilman poistoaukkojen lukumäärä 2 Ulostulon maksimilämpötila 40 K ympäristön lämpötilaa korkeampi Kompressorityyppi B 5900 B Sylinterilukumäärä 2 Lieriökantaruuvien kiristysmomentti Nm 45 – 55 Kierrosluku (kompressori) min

Paineenalentimen säätöalue bar 0 – 10 Moottorin teho kW 4,0 S1 Liitäntäjännite (50 Hz) V 400 Nimellisvirta A 7,2 Sulake väh. A 16 hidas Suojaluokka IP 54 Maksimaalinen kokonaispituus jatkojohtoja käytettäessä: – 3 x 1,5 mm

johtimen poikkipinta-alalla – 3 x 2,5 mm

johtimen poikkipinta-alalla

Öljyn laatu (kompressori) SAE 40 Öljymäärä öljynvaihdon yhteydessä (kompressori) l 2,2 Mitat: Pituus x leveys x korkeus mm 1230 x 560 x 970 Paino kg 120 Äänenpainetaso L
