BRUGSANVISNING Mega 715 D METABO

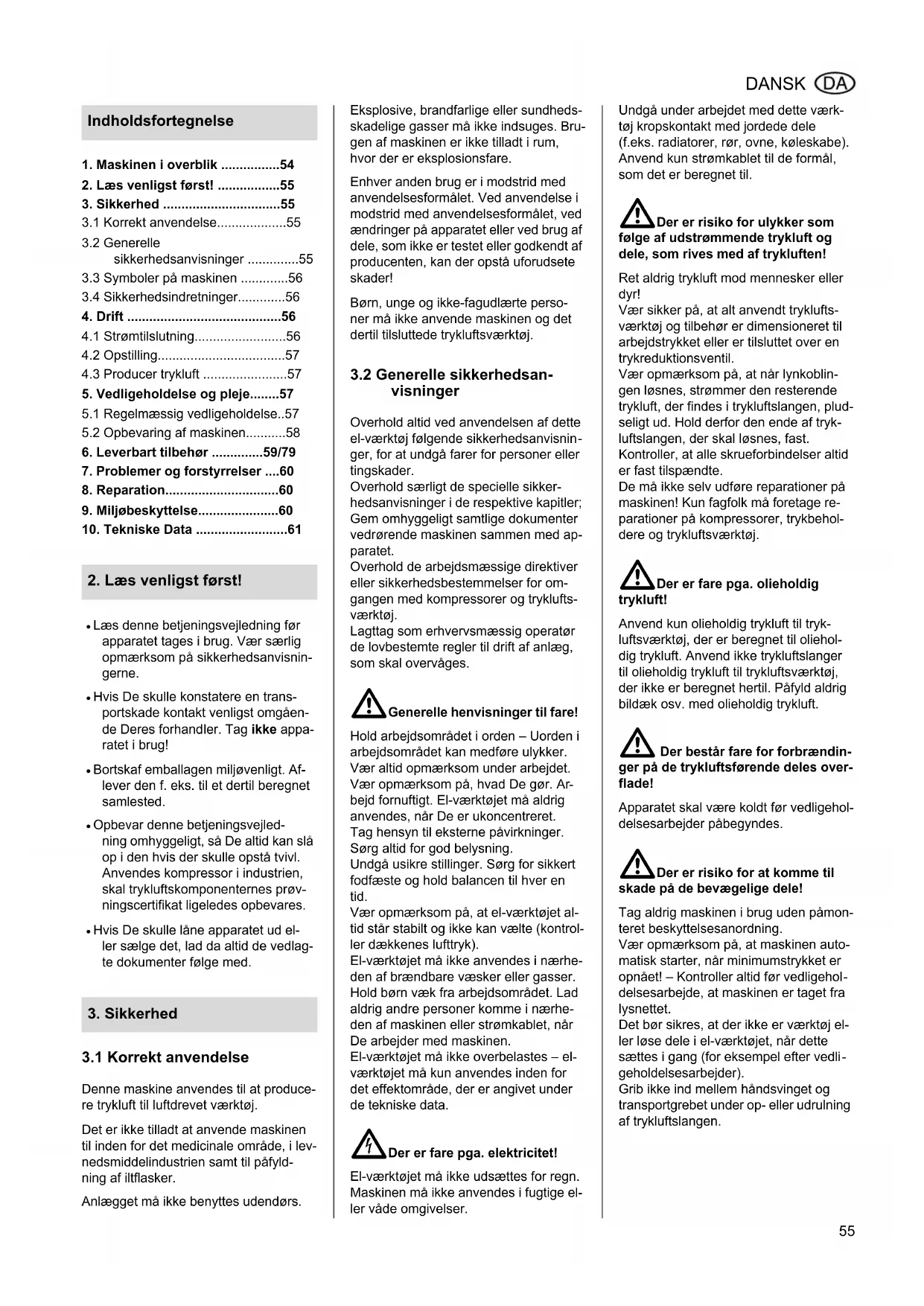

2. Læs venligst først! .................55

sikkerhedsanvisninger ..............55

5. Vedligeholdelse og pleje........57

5.1 Regelmæssig vedligeholdelse..57

• Læs denne betjeningsvejledning før apparatet tages i brug. Vær særlig opmærksom på sikkerhedsanvisnin

• Hvis De skulle konstatere en trans- portskade kontakt venligst omgåen- de Deres forhandler. Tag ikke appa- ratet i brug!
• Bortskaf emballagen miljøvenligt. Af- lever den f. eks. til et dertil beregnet samlested.
• Opbevar denne betjeningsvejled- ning omhyggeligt, så De altid kan slå op i den hvis der skulle opstå tvivl. Anvendes kompressor i industrien, skal trykluftskomponenternes prøv

• Hvis De skulle låne apparatet ud el- ler sælge det, lad da altid de vedlag- te dokumenter følge med.

3.1 Korrekt anvendelse

Denne maskine anvendes til at produce- re trykluft til luftdrevet værktøj. Det er ikke tilladt at anvende maskinen til inden for det medicinale område, i lev- nedsmiddelindustrien samt til påfyld- ning af iltflasker. Anlægget må ikke benyttes udendørs. Eksplosive, brandfarlige eller sundheds- skadelige gasser må ikke indsuges. Bru- gen af maskinen er ikke tilladt i rum, hvor der er eksplosionsfare. Enhver anden brug er i modstrid med anvendelsesformålet. Ved anvendelse i modstrid med anvendelsesformålet, ved ændringer på apparatet eller ved brug af dele, som ikke er testet eller godkendt af producenten, kan der opstå uforudsete skader! Børn, unge og ikke-fagudlærte perso- ner må ikke anvende maskinen og det dertil tilsluttede trykluftsværktøj.

3.2 Generelle sikkerhedsan-

visninger Overhold altid ved anvendelsen af dette el-værktøj følgende sikkerhedsanvisnin

ger, for at undgå farer for personer eller tingskader. Overhold særligt de specielle sikker- hedsanvisninger i de respektive kapitler; Gem omhyggeligt samtlige dokumenter vedrørende maskinen sammen med ap- paratet. Overhold de arbejdsmæssige direktiver eller sikkerhedsbestemmelser for om- gangen med kompressorer og tryklufts- værktøj. Lagttag som erhvervsmæssig operatør de lovbestemte regler til drift af anlæg, som skal overvåges. AGenerelle henvisninger til fare! Hold arbejdsområdet i orden – Uorden i arbejdsområdet kan medføre ulykker. Vær altid opmærksom under arbejdet. Vær opmærksom på, hvad De gør. Ar

bejd fornuftigt. El-værktøjet må aldrig anvendes, når De er ukoncentreret. Tag hensyn til eksterne påvirkninger. Sørg altid for god belysning. Undgå usikre stillinger. Sørg for sikkert fodfæste og hold balancen til hver en tid. Vær opmærksom på, at el-værktøjet al- tid står stabilt og ikke kan vælte (kontrol- ler dækkenes lufttryk). El-værktøjet må ikke anvendes i nærhe- den af brændbare væsker eller gasser. Hold børn væk fra arbejdsområdet. Lad aldrig andre personer komme i nærhe- den af maskinen eller strømkablet, når De arbejder med maskinen. El-værktøjet må ikke overbelastes – el- værktøjet må kun anvendes inden for det effektområde, der er angivet under de tekniske data. BDer er fare pga. elektricitet! El-værktøjet må ikke udsættes for regn. Maskinen må ikke anvendes i fugtige el- ler våde omgivelser. Undgå under arbejdet med dette værk- tøj kropskontakt med jordede dele (f.eks. radiatorer, rør, ovne, køleskabe). Anvend kun strømkablet til de formål, som det er beregnet til. ADer er risiko for ulykker som følge af udstrømmende trykluft og dele, som rives med af trykluften! Ret aldrig trykluft mod mennesker eller dyr! Vær sikker på, at alt anvendt tryklufts- værktøj og tilbehør er dimensioneret til arbejdstrykket eller er tilsluttet over en trykreduktionsventil. Vær opmærksom på, at når lynkoblin- gen løsnes, strømmer den resterende trykluft, der findes i trykluftslangen, plud- seligt ud. Hold derfor den ende af tryk- luftslangen, der skal løsnes, fast. Kontroller, at alle skrueforbindelser altid er fast tilspændte. De må ikke selv udføre reparationer på maskinen! Kun fagfolk må foretage re- parationer på kompressorer, trykbehol- dere og trykluftsværktøj. ADer er fare pga. olieholdig trykluft! Anvend kun olieholdig trykluft til tryk- luftsværktøj, der er beregnet til oliehol- dig trykluft. Anvend ikke trykluftslanger til olieholdig trykluft til trykluftsværktøj, der ikke er beregnet hertil. Påfyld aldrig bildæk osv. med olieholdig trykluft. ADer består fare for forbrændin- ger på de trykluftsførende deles over- flade! Apparatet skal være koldt før vedligehol- delsesarbejder påbegyndes. ADer er risiko for at komme til skade på de bevægelige dele! Tag aldrig maskinen i brug uden påmon- teret beskyttelsesanordning. Vær opmærksom på, at maskinen auto- matisk starter, når minimumstrykket er opnået! – Kontroller altid før vedligehol

delsesarbejde, at maskinen er taget fra lysnettet. Det bør sikres, at der ikke er værktøj el- ler løse dele i el-værktøjet, når dette sættes i gang (for eksempel efter vedli

geholdelsesarbejder). Grib ikke ind mellem håndsvinget og transportgrebet under op- eller udrulning af trykluftslangen. Indholdsfortegnelse

2. Læs venligst først!

DANSK ADer kan opstå fare som følge af utilstrækkelig brug af personlige værnemidler! Anvend altid høreværn. Anvend altid beskyttelsesbriller. Anvend altid et åndedrætsværn ved stø- vende arbejder eller når der opstår sundhedsskadelig tåge. Anvend altid egnet arbejdstøj. Ved ar- bejder i det fri anbefales det, at der an- vendes skridsikkert fodtøj. ADer er fare pga. mangler på el- værktøjet! Der må ikke foretages ændringer på værktøjet. Enhver ændring på trykluftfø- rende dele medfører, at typegodkendel- sen bliver ugyldig. Kun fagpersonale må arbejde på trykluftværktøj. El-værktøj samt tilbehør skal vedligehol- des omhyggeligt. Følg altid vedligehol- delsesforskrifterne. Kontroller, at værktøjet serviceres og kontrolleres regelmæssigt. Kontroller el-værktøjet før hver brug for evt. beskadigelser: Inden brugen af el- værktøjet skal man omhyggeligt kontrol- lere, at sikkerheds- og beskyttelsesan- ordninger fungerer fejlfrit og efter hen- sigten. Kontroller, om de bevægelige dele fungerer fejlfrit og ikke sidder fast. Samtlige dele skal være korrekt monte

ret og opfylde alle betingelser for at sik- re en fejlfri anvendelse af el-værktøjet. Beskadigede beskyttelsesanordninger eller dele skal udskiftes eller repareres korrekt af en elektriker. Beskadigede kontakter skal udskiftes af serviceafde

lingen. El-værktøjet må ikke anvendes, når en kontakt ikke kan tænde eller stoppe apparatet. Håndgrebene skal holdes tørre og fri for olie og fedt.

3.3 Symboler på maskinen

Angivelser på typeskiltet Servicemærkat

3.4 Sikkerhedsindretninger

Sikkerhedsventil Den fjederbelastede sikkerhedsventil (36) sidder ved start/stop-kontakten. Sikkerhedsventilen aktiveres, såfremt det tilladte maksimaltryk overskrides.

4.1 Strømtilslutning

BFare! Elektrisk spænding Anvend kun maskinen i tørre omgi- velser. Tilslut kun maskinen til en strømkil- de, som opfylder følgende krav: – Stik skal være installeret iht. for- skrifterne, jordet og testet; – Sikringer iht. de tekniske data; Læg strømkablet således, at det ikke forstyrrer og ikke kan beskadiges ved arbejdet. Kontroller altid, om maskinen er slået fra, før netstikket sættes i stikdåsen. BKontroller omdrejningsretning! Alt efter fasetildelingen er det muligt, at motoren drejer den forkerte vej. Dette kan medføre beskadigelse af maskinen. Derfor bør omdrejningsret

ningen kontrolleres efter hver tilslut- ning: Kompressorens remskive skal dreje i pilens retning (på rembeskyt- telsen). Ved forkert omdrejningsretning skal faserne skiftes på netstikket:

1. Træk netstikket ud.

2. Skift faserne med en skruetrækker

som vist på billedet: – Tryk kontakten (37) let ind – Kontakten drejes med 180 ° (18) Fabrikant (19) Artikel-, versions-, serienummer (20) Apparatbetegnelse (21) Tilsluttet spænding / frekvens (22) Motoreffekt P

sen. Beskyt strømkablet mod opvarmning, aggressive væsker og skarpe kanter. Anvend kun forlængerkabel med et tilstrækkeligt tværsnit (se "Tekniske data"). Sluk aldrig for maskinen ved at træk- ke i netstikket, men på start-/stop- kontakten. Tag netstikket ud af stikdåsen efter endt brug.

Apparatets opstillingssted skal opfylde følgende krav:

• Tør, kølig, beskyttet mod frost • Fast, vandret og jævnt underlag • Bæreevne mindst: Samlet vægt plus indholdet i trykbeholderen i kg (tryk- beholderen skal være fyldt med vand under trykprøvningen) AFare! Der kan opstå alvorlige uheld pga. forkert opstilling.
• Værktøjet skal sikres mod at rulle væk eller vælte.
• Træk ikke i værktøjets slange eller strømkabel.
• Sikkerhedsanordninger og betje- ningselementer skal til enhver tid være tilgængelige.

ren. Alt efter anvendelse er der to muligheder for tilslutning: – Trykluft-tilslutning til reguleret, fil- treret trykluft (38). – Trykluft-tilslutning til ureguleret, ufiltreret trykluft (39).

2. Tilslut maskinen (40) og vent indtil

det maksimale kedeltryk er opnået (kompressoren slår fra). Kedeltrykket vises på kedeltryk-ma- nometeret (41).

3. Regulatortryk på trykregulatoren (42)

indstilles. Det aktuelle regulatortryk vises på regulatortryk-manometeret (43). A Giv agt! Kontroller før trykluftsværktøjets til- slutning, om det maksimale drifts- tryk for det anvendte trykluftsværk- tøj ikke bliver overskredet!

4. Tilslut trykluftsværktøj til trykluftslan-

gen på kompressoren. Nu kan der arbejdes med trykluftsværktøjet.

5. Slå maskinen fra, når den ikke umid-

delbart skal bruges igen. Tag deref- ter netstikket ud.

6. Vær opmærksom på trykreduktions-

ventilens indstillingsområde. (se "Tekniske data"). AFare! Før alle arbejder på maskinen: – Sluk for apparatet. – Træk netstikket ud. – Vent til maskinen står stille. – Kontroller, at maskinen og det anvendte trykluftsværktøj og tilbe- høret er trykløse. Efter alle arbejder på maskinen: – Sæt samtlige beskyttelsesanord- ninger i drift igen og kontroller disse. – Kontroller, at der ikke findes værktøj eller lignende på eller i maskinen. Andre vedligeholdelses- eller repara- tionsarbejder, end de her i kapitlet beskrevne, må kun foretages af fag- folk.

5.1 Regelmæssig vedligehol-

delse A Giv agt! Kontroller skruernes tilspændings- momenter (se de "tekniske data") på den nye kompressor efter de første 50 og 250 driftstimer. Oplysninger til erhvervsmæssig brug: – Før idriftsættelsen skal et autoriseret kontrolorgan udføre en kontrol. – Opret en inspektions- og service- plan, som tager hensyn til faktorer såsom opstillingssted eller driftstype. Afstem inspektions- og servicepla- nen med det autoriserede kontrolor- gan. Gentagne afprøvninger skal udføres af det autoriserede kontrolorgan.

5. Vedligeholdelse og pleje58

planer samt bevis på udførte kontrol- ler. Serviceafdelingen for landet har ska- beloner. Adressen findes ved reser- vedelslisten. Før arbejdet startes

• Kontroller trykluftslanger for beskadi- gelser, om nødvendigt erstattes dis- se.
• Kontroller skrueforbindelserne for fasthed, om nødvendigt tilspændes disse.
• Kontroller tilslutningskablet for be- skadigelser, om nødvendigt skal det- te erstattes af en elektriker. Hver 50 driftstimer

• Kontroller luftfilteret (44) på kom- pressoren, om nødvendigt rengøres dette.
• Kontroller kompressorens oliestand (45), om nødvendigt efterfyldes (46).
• Tøm trykbeholderens kondensvand i en beholder (48), evt. vippes eller løftes apparatet. AKondensvandet indeholder oli- erester. Kondensvandet skal bort- skaffes miljøvenligt via tilsvarende opsamlingssteder!
• Forskruningens pakning og gevind skal rengøres igen, inden de sættes ind..

• Kontroller kilerem: – Skru rembeskyttelsen (51) af. – Udskift eller efterspænd eventu- elt kileremmen. – For at kunne justere remspændin- gen, skal de fire skruer ved moto- rens fod løsnes og motoren kan forskydes. – Spænd igen skruerne fast ved motorens fod. – Monter igen rembeskyttelsen. Hver 250 driftstimer
• Erstat luftfilter på kompressoren.
• Erstat luftfilter på filterreduktionsven- tilen. Hver 500 driftstimer
• Aftap og udskift kompressorens olie ved bundproppen (47). ABortskaf den gamle olie miljø- venligt ved et depot! Efter 1000 driftstimer
• Inspektion bør gennemføres af et værksted. Herigennem forhøjes kompressorens levetid væsentligt.

5.2 Opbevaring af maskinen

1. Slå maskinen fra og træk netstikket

2. Udluft trykbeholder samt tilsluttet

ikke kan sættes i gang af uvedkom- mende. A Giv agt! Opbevar ikke maskinen ubeskyttet i det fri eller i fugtige omgivelser. Maskinen må ikke lægges på siden i forbindelse med opbevaring eller til transport.

DANSK For særlige arbejdsopgaver findes i spe- cialforretningerne følgende tilbehør – Il- lustrationerne ses på den bagerste side: Pakning A Fugepistol KP 910 til gængse patroner. Art.-nr. 090 101 0030 Pladebearbejdning B Pladeklipper BN 540 særlig smal skæreradius; skærer stålplader op til 1,0 mm tykkelse. Art.-nr. 090 100 6784 Boring C Boremaskine BM 310 meget handy apparatet uden at virke trættende; højregang. Art.-nr. 090 100 6725

• Boremaskine BM 500 (uden bil.) med selvspændende borepatron 3/ 8" og højre-/venstregang med lyn- omstilling. Art.-nr. 090 105 4533 Hæftning / sømning D Kombisømpistol kombi 40/50 til hæfteklammer (type 90) fra 20 mm til 40 mm og dykkersøm (type SKN) fra 20 mm til 50 mm. Art.-nr. 090 105 4720

• Kombisømpistol kombi 32 (uden bil.) til hæfteklammer (type 90) fra 15 mm til 32 mm og dykkersøm (type SKN) fra 16 mm til 32 mm. Art.-nr. 090 105 4711

• Hæftemaskine KG 80/16 (uden bil.) til hæfteklammer (type 80) fra 6 mm til 16 mm. Art.-nr. 090 105 4681

• Hæftemaskine KG 90/25 (uden bil.) til hæfteklammer (type 90) fra 15 mm til 25 mm. Art.-nr. 090 105 4690

• Hæftemaskine KG 90/40 (uden bil.) til hæfteklammer (type 90) fra 20 mm til 40 mm. Art.-nr. 090 105 4703

• Dykker SKN 50 (uden bil.) til dykkersøm (type SKN) fra 20 mm til 50 mm. Art.-nr. 090 105 4738 Lakering E Farvesprøjtepistol FB 2200 HVLP high-volume-low-pressure-udstyr for- ringer farvetågens tilbagespring og sørger for bedre materialepåføring ved ringe farveforbrug. Art.-nr. 090 105 4460

• Farvesprøjtepistol FB 2200 (uden bil.) med 0,5 l-flydebeholder; professionel farvesprøjtepistol; kan indstilles trin

• Farvesprøjtepistol SB 200 (uden bil.) med 1,0 l-sugebeholder. Art.-nr. 090 100 3882

• Farvesprøjtepistol FB 150 (uden bil.) med 0,5 l-flydebeholder; til grunde- ringer og farvning med forskellig vis- kositet. Art.-nr. 090 100 3874

• Farvesprøjtepistol FB 90 (uden bil.) med 0,75 l-flydebeholder; til grunde- ringer og farvning med forskellig vis- kositet. Art.-nr. 090 105 6064 Mejsling F Mejselhammer-sæt MHS 450 til arbejder på byggepladsen og til karosseriarbejde. Art.-nr. 090 100 9210

• Mejselhammer-sæt MHS 315 (uden bil.) til afmejsling af puds og fliser samt til lette stemmearbejder. Art.-nr. 090 100 6911 Påfyldning / måling af dæk G Lufttrykmåler RF 480 professionel udførelse (kalibreret). Art.-nr. 090 105 4630

• Lufttrykmåler RF 363 (uden bil.) som RF 480, dog ikke kalibreret. Art.-nr. 090 105 4622

• Lufttrykmåler RF 200 (uden bil.) til pumpning af dæk og bolde (kali- breret). Art.-nr. 090 105 6188

• Lufttrykmåler RF 100 (uden bil.) som RF 200, dog ikke kalibreret. Art.-nr. 090 102 6724 Rengøring H Blæsepistol BP 200 i gennemført plast. Art.-nr. 090 105 4606

• Blæsepistol BP 300 (uden bil.) i gennemført plast; særligt høj luft- mængde på grund af venturidysen. Art.-nr. 090 105 4614

• Blæsepistol BP 70 (uden bil.) i letmetal (med 100 mm-forlængel- se). Art.-nr. 090 102 6726

• Blæsepistol BP 60 (uden bil.) i letmetal (kort). Art.-nr. 090 102 6718 Skruning I Slagskruetrækker SR 230 robust model beregnet til hobbyar- bejde og til bilen. Art.-nr. 090 105 6170

• Slagskruetrækker SR 340-sæt (uden bil.) professionel model med meget tilbe- hør. Art.-nr. 090 105 6137

• Slagskruetrækker SR 140-sæt (uden bil.) egnet til mangesidigt arbejde fra hobbyarbejde og til bilarbejde; med meget tilbehør. Art.-nr. 090 100 8582

• Slagskruetrækker SR 120-sæt (uden bil.) ringe luftbehov, derfor også egnet til mindre kompressorer; med meget til- behør. Art.-nr. 090 100 6750

• Skraldenøgle RS 320 (uden bil.) meget velegnet til biler på grund af den smalle stil og gummibeklædt omskifter. Art.-nr. 090 105 4541

• Skraldenøgle RS 220-sæt (uden bil.) Komplet sæt med omfangsrigt tilbe- hør. Art.-nr. 090 100 6717

• Skruetrækker DS 1610 (uden bil.) med højre-/venstregang med lyn- omstilling. Art.-nr. 090 101 2440 Sprøjtning J Sprøjtepistol SPP 161 til sprøjtning af affedtningsmidler, olie, flydende voks osv. Art.-nr. 090 105 4525

• Kombi sprøjtepistol UBS 820 (uden bil.) til gængse 1,0 l-skruepatroner. Art.-nr. 090 105 4479 Slanger K Slangetromle ST 200 360°-drejelig; med 30 m PU-trykluft- slange. Art.-nr. 090 105 4568

• Trykluftslange med vævindlæg (uden bil.) med lynkobling og nippel; 5 m læng- de; 12 mm udv. diameter; 6 mm indv. diameter. Art.-nr. 090 105 4908

6. Leverbart tilbehør60

• Trykluftslange med vævindlæg (uden bil.) med lynkobling og nippel; 10 m længde; 12 mm udv. diameter; 6 mm indv. diameter. Art.-nr. 090 105 4916
• Trykluftslange med vævindlæg (uden bil.) med lynkobling og nippel; 10 m længde; 15 mm udv. diameter; 9 mm indv. diameter. Art.-nr. 090 105 4924
• Trykluftslange med vævindlæg (uden bil.) 50 m længde; 15 mm udv. diameter;

• Spiralslange, Rilsan (uden bil.) med lynkobling og adapter; 2,5 m ar- bejdslængde; 8 mm udv. diameter;

• Spiralslange, Rilsan (uden bil.) med lynkobling og adapter; 7,5 m ar- bejdslængde; 8 mm udv. diameter;

• Spiralslange, Rilsan (uden bil.) med lynkobling og adapter; 10,0 m arbejdslængde; 10 mm udv. diame- ter; 8 mm indv. diameter. Art.-nr. 090 105 4967

• Slangeoprulleværk SA 100 (uden bil.) med armeret slange 20,0 m længde; 15 mm udv. diameter; 9 mm indv. diameter. Art.-nr. 090 105 4975

• Slangeoprulleværk SA 200 (uden bil.) Egnet til væg og loftsfastgørelse; automatisk oprulning ved et enkelt træk; med 8 m PU-trykluftslange;

mm udv. diameter; 8 mm indv. diameter. Art.-nr. 090 105 4550 Tilbehør-sæt L Tilbehør-sæt LPZ 7-S indeholder: Blæsepistol, dækoppum- peapparat, dækpumpenippel, spids til oppumpning af bolde, farvesprøj- tepistol, sprøjtepistol, spiralslange. Art.-nr. 090 100 3858

• Tilbehør-sæt LPZ 7-P (uden bil.) indeholder: Blæsepistol, dækoppum- peapparat, dækpumpenippel, spids til oppumpning af bolde, farvesprøj

• Tilbehør-sæt LPZ 6 (uden bil.) indeholder: Blæsepistol, dækoppum- peapparat, dækpumpenippel, spids til oppumpning af bolde, farvesprøj- tepistol, 5 m armeret slange Art.-nr. 090 104 4487

• Tilbehør-sæt LPZ 4 (uden bil.) indeholder: Blæsepistol, dækoppum- peapparat, farvesprøjtepistol, spiral- slange. Art.-nr. 090 101 3845

• Tilbehør-sæt LPZ 2 (uden bil.) indeholder ekstra håndtag med blæ- sepistolen, dækoppumpeapparat, farvesprøjtepistol, spiralslange. Art.-nr. 090 105 5971 AFare! Før alle arbejder på maskinen: – Sluk for apparatet. – Træk netstikket ud. – Vent til maskinen står stille. – Kontroller, at maskinen og det anvendte trykluftsværktøj og tilbe- høret er trykløse. Efter alle arbejder på maskinen: – Sæt samtlige beskyttelsesanord- ninger i drift igen og kontroller disse. – Kontroller, at der ikke findes værktøj eller lignende på eller i maskinen. Kompressoren starter ikke:
• Ingen strøm. – Kabel, stik, stikdåse og sikring kontrolleres.
• For lav netspænding. – Anvend et forlængerkabel med til- strækkeligt tværsnit (se "Tekni- ske data"). Er maskinen kold, undgå forlængerkabel.
• Kompressoren slog fra, mens den kørte, da netstikket blev trukket fra. – Kompressoren slukkes først på start-/stop-kontakten, og sluttes derefter til igen.
• Motoren er overophedet, f.eks. på grund af manglende afkøling (køle- ribber er tildækkede). – Afhjælp årsagen til overophednin- gen, lad maskinen køle cirka 10 minutter, tilslut den derefter igen. Kompressoren kører uden af opbygge tilstrækkeligt tryk.
• Bundproppen til kondensvandet for filterreduktionsventilen er åbnet. – Luk bundproppen.
• Kontraventil er utæt. – Kontraventil bør kontrolleres på et elektrikerværksted. Trykluftsværktøj får ikke tilstrække- ligt tryk.
• Der er ikke åbnet nok for trykregula- toren. – Åbn mere for trykregulatoren.
• Slangeforbindelsen mellem kom- pressor og trykluftsværktøj er utæt. – Kontroller slangeforbindelsen; ud- skift om nødvendigt den beskadi- ge del. AFare! Reparationer på elværktøjet må kun udføres af en elektriker! El-værktøj, som skal repareres, kan ind- sendes til den lokale service-afdeling. Adressen står ved reservedelslisten. Ved indsendelse til reparation skal den fastslåede fejl beskrives. Maskinens emballage består af 100 % recyclingsmateriale. Udtjente maskiner og tilbehør indehol- der store mængder af værdifulde råstof- fer og plast, som ligeledes kan genan- vendes i en recyclingsproces. Vejledningen er trykt på klorfrit bleget papir.

9. Miljøbeskyttelse61

Slagvolumen l/min 500 Effektiv kapacitet (Volumenstrøm) l/min 360 Påfyldnings-ydelse l/min 430 Driftstryk (kompressionssluttryk) bar 15 Trykbeholdervolumen l 90 Antal luftudgange 2 Maksimal udløbstemperatur 40 K højere end omgivelsestemperaturen Kompressortype B 5900 B Cylinderantal 2 Tilspændingsmoment skrue Nm 45 – 55 Omdrejningshastighed (Kompressor) min

Trykreduktionsventilens indstillingsområde bar 0 – 10 Motoreffekt kW 4,0 S1 Tilslutningsspænding (50 Hz) V 400 Mærkestrøm A 7,2 Sikring min. A 16 træg Beskyttelsesklasse IP 54 Maksimal samlet længde ved anvendelse af forlængerkabler: – ved 3 x 1,5 mm

tværsnit – ved 3 x 2,5 mm

Oliekvalitet (Kompressor) SAE 40 Oliemængde ved olieskift (Kompressor) l 2,2 Dimensioner: Længde x bredde x højde mm 1230 x 560 x 970 Vægt kg 120 Lydtryksniveau L
