BRUKSANVISNING Mega 715 D METABO

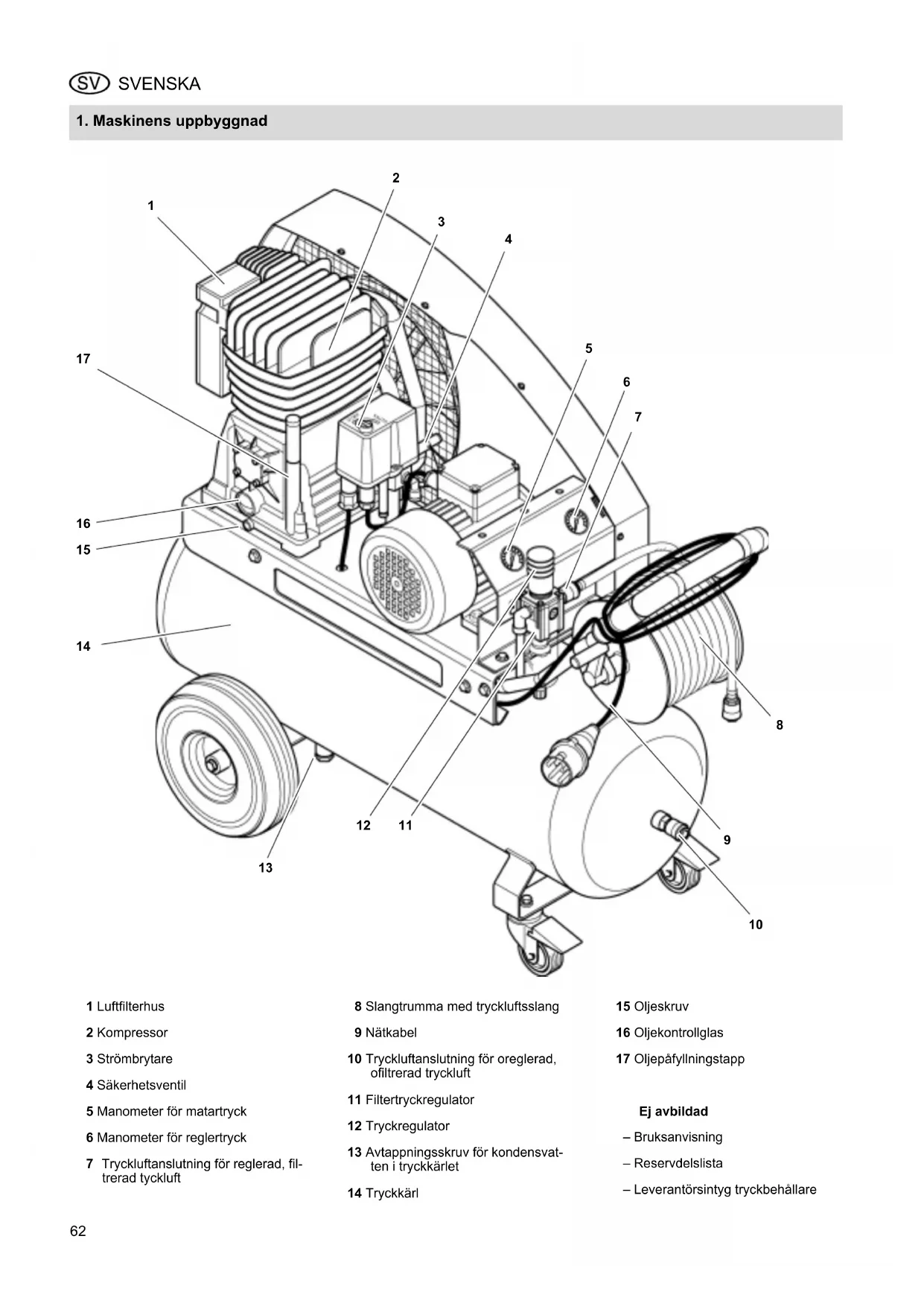

1. Maskinens uppbyggnad

1 Luftfilterhus 2 Kompressor 3 Strömbrytare 4 Säkerhetsventil 5 Manometer för matartryck 6 Manometer för reglertryck 7 Tryckluftanslutning för reglerad, fil- trerad tyckluft 8 Slangtrumma med tryckluftsslang 9 Nätkabel 10 Tryckluftanslutning för oreglerad, ofiltrerad tryckluft 11 Filtertryckregulator 12 Tryckregulator 13 Avtappningsskruv för kondensvat- ten i tryckkärlet 14 Tryckkärl 15 Oljeskruv 16 Oljekontrollglas 17 Oljepåfyllningstapp Ej avbildad – Bruksanvisning – Reservdelslista – Leverantörsintyg tryckbehållare Xk0017A2.fm Bruksanvisning SVENSKA63 SVENSKA

1. Maskinens uppbyggnad.........62

2. Läs detta först!........................63

3. Säkerhet ..................................63

3.1 Använd maskinen enligt

3.4 Säkerhetsanordningar ..............64

5. Reparation och underhåll ......65

5.1 Regelbundet underhåll .............65

5.2 Förvaring av maskinen .............66

6. Tillgängliga tillbehör .........66/79

• Läs detta innan kompressorn tas i drift första gången. Observera sär- skilt våra säkerhetsföreskrifter.

delbart underrättas. Använd under inga som helst omständigheter en skadad maskin.

• Ta hand om förpackningen på miljö- vänligt sätt. Lämna den t ex till mot- svarande inlämningsställe/miljösta- tion.
• Förvara instruktionsboken på ett sä- kert ställe så att du alltid har den till hands när den behövs. Bevara tryck- luftkomponenternas typkontrollintyg om kompressorn används industriellt.
• Se till att instruktionsboken medföljer kompressorn om du säljer den eller lånar ut den.

3.1 Använd maskinen enligt

anvisningarna Kompressorn levererar tryckluft till tryckluftsdrivna verktyg. Den får inte användas för medicinska ändamål, inom livsmedelsindustrin eller för att fylla syrgastuber med luft. Anläggningen får inte användas utom- hus. Den får inte heller användas för att suga upp explosiva, brandfarliga eller hälso

farliga gaser. Det är förbjudet att använ- da kompressorn i explosionsfarliga rum. All annan användning är förbjuden. Vid ej avsedd användning, förändringar på maskinen eller vid användning av delar som ej testats och godkänts av tillverka

ren kan oförutsebara skador uppstå! Barn, ungdomar och personer som inte undervisats i hur kompressorn fungerar får varken använda kompressorn eller tryckluftsverktyg som är anslutna till kompressorn.

3.2 Allmänna säkerhets-

anvisningar Observera följande säkerhets- anvisningar när du använder denna elektriska maskin för att förhindra per

son- eller sakskador. Läs säkerhetsanvisningarna som före- kommer i de olika kapitlen. Spara alla dokument som medföljer kompressorn. Läs även gällande direktiv eller arbets- skyddsföreskrifter för hantering med kompressorer och tryckluftsverktyg. Som professionell brukare skall de lagli- ga föreskrifterna för användning av an- läggningar med övervakningsbehov föl- jas. AAllmän fara! Håll ordning på arbetsplatsen – Oord- ning på arbetsplatsen kan medföra risk för olyckstillbud. Var alltid uppmärksam. Observera vad du gör och arbeta förnunftigt. Använd inte elmaskinen om du är okoncentre

rad. Kom ihåg att även ta hänsyn till yttre faktorer. Se till att du har bra belysning. Undvik onormala kroppsställningar. Det är viktigt att stå stadigt och att alltid hålla jämvikten. Se till att elmaskinen står stadigt och att den inte kan välta (kontrollera lufttrycket i däcken). Denna elmaskin får inte användas i när- heten av brandfarliga vätskor. Se till att inga barn vistas inom arbets- området. Låt inga andra personer vidrö- ra verktyget eller nätkabeln under drift. Undvik att överbelasta elmaskinen – an- vänd den endast inom det effektområde som anges i tekniska data. BFara för elektricitet! Undvik att utsätta elmaskinen för regn. Använd den inte heller på fuktiga eller våta arbetsplatser. Undvik att komma i beröring med jorda- de delar (t ex värmeelement, rör, spisar, kylskåp). när du arbetar med elmaski

nen. Nätkabeln får inte användas för ända- mål som den inte är avsedd för. ARisk för personskada på grund av utströmmande tryckluft och delar som dras med av tryckluften! Tryckluft får aldrig riktas mot människor eller djur. Se till att alla tryckluftsverktyg och tillbe- hör som används är konstruerade för ar- betstrycket eller är anslutna till tryckre- gulatorer. Obs! När snabbkopplingen lossas kan det plötsligt strömma ut tryckluft ur tryck

luftsslangen. Håll därför fast den delen på tryckluftsslangen som skall lossas. Kontrollera alltid att alla skruvförband är hårt åtdragna. Undvik att själv utföra reparationer på maskinen. Reparationer på kompresso- rer, tryckkärl och tryckluftsverktyg får endast utföras av expertis. AFara för oljehaltig tryckluft! Tryckluftsslangar för oljehaltig tryckluft får endast användas för tryckluftsverktyg som är avsedda för oljehaltig tryckluft. Tryckluftsslangar för oljehaltig tryckluft får inte användas för tryckluftsverktyg som inte är avsedda för oljehaltig tryck

luft. Bildäck etc. får aldrig fyllas med ol- jehaltig tryckluft. ARisk för brännskador på ytor- na på tryckluftsförande delar! Låt maskinen svalna innan du påbörjar servicearbeten på den. ARisk för klämskador och andra personskador på rörliga delar! Maskinen får inte användas utan skyddsanordning. Obs! Kompressorn startar automatiskt vid uppnått minimitryck. – Kontrollera alltid före underhållsarbete att kompres

sorn inte är ansluten till elnätet. Kontrollera att inga verktyg eller lösa de- lar ligger kvar i maskinen när den star- tas (t ex efter servicearbeten). Trä inte in handen mellan handveven och transporthandtaget när du rullar på eller av tryckluftsslangen. AFara på grund av bristande personlig skyddsutrustning! Använd hörselskydd. Använd skyddsglasögon. Använd andningsskydd om det dammar eller bildas hälsovådlig dimma. Innehållsförteckning

SVENSKA Använd lämpliga arbetskläder. Vid arbe- ten utomhus rekommenderas halkfria skor. AFara på grund av brister på el- apparater! Inga ändringar får utföras på apparaten. All ändring på tryckluftförande delar medför att byggmönstergodkännandet förlorar sin giltighet. Arbete på tryckluft

apparater får bara utföras av fackperso- nal. Elapparaten och dess tillbehör skall skö- tas omsorgsfullt. Följ underhållsanvis- ningarna. Säkerställ att apparaten regelbundet un- derhålls och kontrolleras. Inför varje användning skall elappara- ten kontrolleras på ev skador: Innan fort- satt användning skall elapparatens sä- kerhets- och skyddsanordningar noggrant kontrolleras på felfri och av

sedd funktion. Kontrollera att de rörliga delarna fungerar felfritt och inte fastnar. Alla delar måste vara korrekt monterade och alla villkor uppfyllda för att elmaski

nen skall kunna fungera felfritt. Skadade skyddsanordningar eller delar skall repareras eller bytas på fackman

namässigt sätt av en auktoriserad servi- ceverkstad. Låt en serviceverkstad byta ut trasiga strömbrytare. Elmaskinen får inte användas om det inte går att sätta på och stänga av strömbrytaren. Handtagen skall vara torra och får inte vara nedsmutsade med olja eller fett.

3.3 Symboler på utrustningen

Uppgifter på typskylten Underhållsdekal

3.4 Säkerhetsanordningar

Säkerhetsventil Den fjäderbelastade säkerhetsventilen (36) sitter på strömbrytaren. Säkerhets- ventilen slår till när trycket stiger över det maximalt tillåtna värdet.

BFara! för elektricitet! Kompressorn får endast användas i torra utrymmen. Kompressorn får endast anslutas till en strömkälla under följande förut

sättning: – Eluttagen skall vara föreskrifts- mässigt installerade, jordade och testade. – Avsäkringen skall motsvara upp- gifterna i de tekniska specifikatio- nerna. Nätkabeln skall installeras på sådant sätt att den inte utgör något hinder eller kan skadas under arbetets gång. Kontrollera alltid att kompressorn är avstängd innan du ansluter kontak- ten till eluttaget. BKontrollera rotationsriktningen! Det kan hända att motorn roterar åt fel håll beroende på fasbeläggning. Det kan leda till skador på maskinen. Kon

trollera därför rotationsriktningen ef- ter varje ny anslutning: Kompressorns remskivan måste rotera i pilens rikt

ning (på remskyddsgallret). Vid fel rotation måste faserna på nät- kontakten bytas:

1. Dra ur kontakten.

2. Byt fas med en skruvdragare som

visas på bilden: – Tryck in brytaren (37) något. – Vrid brytaren 180 °.

3. Sätt i nätkontakten i uttaget igen.

Skydda nätkabeln mot värme, ag- gressiva vätskor och vassa kanter. Använd endast en förlängningskabel med tillräckligt stor ledararea (se "Tekniska data"). Stäng inte av maskinen genom att dra ur stickkontakten, använd ström- brytaren. Dra ur stickkontakten ur eluttaget när du är klar med arbetet.

Apparatens placeringsplats skall uppfyl- la de följande villkoren:

• Torr, sval, frostskyddad • Fast, vågrätt och plant underlag • Bärförmåga minst: Totalvikt plus tryckregulatorns innehåll i kg (För (18) Tillverkare (19) Artikel-, versions-, serienummer (20) Apparatbeteckning (21) Anslutningsspänning / frekvens

(se även “Tekniska data“) (23) Säkring / skyddsklass (24) Antal cylindrar (25) Varvtal motor (26) Nationalitetsbeteckning (27) Sugeffekt (28) Påfyllningskapacitet (29) Varvtal kompressor (30) Maximalt tryck (31) Volym tryckkärl (32) Tillverkningsår (33) CE-märkning – Denna apparat uppfyller EU-direktiven enligt över

ensstämmelseförklaringen (34) Symbol för omhändertagande – utrustningen kan lämnas tillbaka till leverantören för återvinning (35) Vikt

SVENSKA tryckprovningar måste tryckregula- torn fyllas med vatten) AFara! Felaktig placering kan medföra svåra olyckor.

• Apparaten måste säkras mot rull- ning och tippning.
• Apparaten får inte dras i slangen eller nätkabeln.
• Säkerhetsanordningar och manö- verelement skall alltid vara lättill- gängliga.

1. Anslut tryckluftsslangen till kompres-

sorn. Kompressorn har två olika an- slutningar beroende på hur den skall användas: – Tryckluftanslutning för reglerad, filtrerad tryckluft (38). – Tryckluftanslutning för oreglerad, ofiltrerad tryckluft (39).

2. Starta kompressorn (40) och vänta

tills det maximala matartrycket instäl- ler sig (kompressorn stängs av). Matartrycket kan avläsas på mano- metern för matartrycket (41).

3. Ställ in reglertrycket på tryckregula-

torn (42). Det aktuella reglertrycket kan avläsas på reglertryckmanome- tern (43). AVarning! Se till innan du ansluter trycklufts- verktyget att tryckluftsverktygets maximala drifttryck ej överskrids!

4. Anslut tryckluftsverktyget till kom-

pressorns tryckluftsslang. Nu kan du börja arbeta med tryckluftsverktyget.

5. Stäng alltid av kompressorn när du

gör ett uppehåll i arbetet. Dra ur stickkontakten.

6. Observera tryckregulatorns juste-

ringsområde. (se "Teknisk data") AFara! Innan du börjar arbeta på kompres- sorn: – Stäng av maskinen. – Dra ur kontakten. – Vänta tills kompressorn stannar. – Se till att kompressorn och alla tryckluftsverktyg och tillbehör som används är utan tryck. Efter avslutat arbete på kompressorn: – Montera alla säkerhetsanordning- ar igen och kontrollera dem. – Kontrollera att det inte sitter några verktyg etc. kvar i eller på kom

pressorn. Övriga underhålls- eller reparations- arbeten än de som beskrivs i detta avsnitt får endast utföras av expertis.

5.1 Regelbundet underhåll

A Varning! Kontrollera cylinderlocksskruvarnas åtdragningsmoment på den nya kom- pressorn (se "Tekniska data") efter de första 50 och 250 timmarna. Anvisningar för professionell använd- ning: – Innan idrifttagandet skall en kontroll genom en godkänd övervakningsin- stans genomföras. – En inspektions- och underhållsplan skall upprättas som tar hänsyn till driftförhållandena som uppställning och driftsätt. Samråd med den godkända över- vakningsinstansen skall ske om in- spektions- och underhållsplanen. Återkommande kontroller skall ge- nomföras av den godkända övervak- ningsinstansen. Tillsynsmyndigheten kan kräva upp- visning av inspektions- och övervak- ningsplanen samt intyg om de ge- nomförda kontrollerna. Du kan beställa en mall från Ditt lands servicerepräsentant. Adres

sen finns vid reservdelslistan. Före varje arbetstillfälle

• Kontrollera tryckluftsslangarna med avseende på skador och byt ut dem vid behov.
• Kontrollera att alla skruvförband är fast åtdragna eller dra ev. åt dem.
• Kontrollera nätkabeln med avseende på skador. Är den trasig skall den bytas av behörig elektriker. Efter 50 drifttimmar
• Kontrollera luftfiltret på kompressorn och rengör det om så behövs (44).

5. Reparation och underhåll

• Kontrollera oljenivån (45) i kompres- sorn och fyll ev. på mer olja (46).
• Släpp ut tryckbehållarens kondens- vatten i en behållare (48). Lyft eller tippa apparaten vid behov. AKondensvattnet innehåller ol- jerester. Kondensvattnet skall om- händertas på ett miljöriktigt sätt på rätt insamlingspunkt. – Skruvlockets packning och gän- gor skall rengöras innan de sätts tillbaka.

• Rengör luftfiltret på tryckregulatorn (49).

• Tappa av kondensvattnet på filter- tryckregulatorn (50).
• Kontrollera kilremmen: – Skruva av remskyddsgallret (51). – Byt vid behov kilremmen eller spänn den. – För att justera remspänningen lossar du fyra skruvar vid motorns fot och skjuter undan den. – Dra till skruvarna vid motorns fot igen. – Montera remskyddsgallret igen. Efter 250 drifttimmar
• Byt luftfiltret på kompressorn. • Byt luftfiltret på filtertryckregulatorn. Efter 500 drifttimmar
• Töm oljan i kompressorn med oljeav- tappningsskruven (47) och fyll på ny olja. AAvfallshantera den gamla oljan miljöriktigt och lämna in den på ett uppsamlingsställe! Efter 1000 drifttimmar
• Lämna in kompressorn för översyn på en fackversktad. Då håller den mycket längre.

5.2 Förvaring av maskinen

1. Stäng av maskinen och dra ur nät-

2. Avlufta tryckkärlet och alla anslutna

3. Förvara maskinen på sådant sätt att

den inte kan startas av misstag. A Varning! Maskinen får inte förvaras utomhus utan skydd eller i fuktiga utrymmen. Maskinen får inte förvaras eller trans- porteras liggande på en sida. För speciella uppgifter finns följande till- behör i fackhandeln – bilder återfinns på omslagets sista sida: Tätning A Patronpistol KP 910 för i handeln tillgängliga patroner. Art. nr 090 101 0030 Plåtarbeten B Plåtnibblare BN 540 särskilt liten skärradie; kapar stålplåt upp till 1,0 mm tjocklek. Art. nr 090 100 6784 Borrning C Borrmaskin BM 310 mycket behändig maskin för icke- tröttande arbete; högergång. Art. nr 090 100 6725

• Borrmaskin BM 500 (utan bild) med snabbchuck 3/8" och höger-/ vänstergång med snabbomkoppling. Art. nr 090 105 4533 Häftning / Spikning D Kombispikpistol Kombi 40/50 för häftklammer (typ 90) från 20 mm till 40 mm och träspik (typ SKN) från

6. Tillgängliga tillbehör67

SVENSKA 20 mm till 50 mm. Art. nr 090 105 4720

• Kombispikpistol Kombi 32 (utan bild) för häftklammer (typ 90) från 15 mm till 32 mm och träspik (typ SKN) från

• Häftpistol KG 80/16 (utan bild) för häftklammer (typ 80) från 6 mm till 16 mm. Art. nr 090 105 4681

• Häftpistol KG 90/25 (utan bild) för häftklammer (typ 90) från 15 mm till 25 mm. Art. nr 090 105 4690

• Häftpistol KG 90/40 (utan bild) för häftklammer (typ 90) från 20 mm till 40 mm. Art. nr 090 105 4703

• Spikpistol SKN 50 (utan bild) för träspik (typ SKN) från 20 mm till 50 mm. Art. nr 090 105 4738 Lackering E Färgsprutpistol FB 2200 HVLP High-Volume-Low-Pressure-utföran- de minskar färgdimmans återslag. Därigenom får man mer materialbe- läggning och mindre lackförbrukning. Art. nr 090 105 4460

• Färgsprutpistol FB 2200 (utan bild) med 0,5 l-färgkopp; professionell färgsprutpistol; steglöst inställbar för rund- och bredstråle. Art. nr 090 105 4452

• Färgsprutpistol SB 200 (utan bild) med 1,0 l-sugkopp. Art. nr 090 100 3882

• Färgsprutpistol FB 150 (utan bild) med 0,5 l-färgkopp; för grundning och färger av olika viskositet. Art. nr 090 100 3874

• Färgsprutpistol FB 90 (utan bild) med 0,75 l-färgkopp; för grundning och färger av olika viskositet. Art. nr 090 105 6064 Bilning F Bilningshammare-sats MHS 450 för arbeten på byggen och på karos- seriområdet. Art. nr 090 100 9210

• Bilningshammare-sats MHS 315 (utan bild) för att slå bort puts och kakel och för lätta rivningsarbeten. Art. nr 090 100 6911 Fyllning / mätning av däck G Däckmanometer RF 480 professionellt utförande (kalibrerad). Art. nr 090 105 4630

• Däckmanometer RF 363 (utan bild) som RF 480, men ej kalibrerad. Art. nr 090 105 4622

• Däckmanometer RF 200 (utan bild) för pumpning av däck och bollar (ka- librerad). Art. nr 090 105 6188

• Däckmanometer RF 100 (utan bild) som RF 200, men ej kalibrerad. Art. nr 090 102 6724 Rengöring H Renblåsningspistol BP 200 utförande i massiv plast. Art. nr 090 105 4606

• Renblåsningspistol BP 300 (utan bild) utförande i massiv plast; särskilt stor luftmängd tack vare Venturi

• Renblåsningspistol BP 70 (utan bild) utförande i lättmetall (med 100 mm- förlängning). Art. nr 090 102 6726

• Renblåsningspistol BP 60 (utan bild) utförande i lättmetall (kort). Art. nr 090 102 6718 Skruvdragning I Slagskruvdragning SR 230 robust utförande lämpad för hobby- arbete och inom personbilsområdet. Art. nr 090 105 6170

• Slagskruvdragare SR 340-sats (utan bild) professionellt utförande med omfat- tande tillbehör. Art. nr 090 105 6137

• Slagskruvdragare SR 140-sats (utan bild) lämpad för mångfaldig användning inom hobby- och personbilsområ

• Slagskruvdragare SR 120-sats (utan bild) lågt luftbehov, därför även lämpad för små kompressorer; med omfat

• Mutterdragare RS 320 (utan bild) den smala konstruktionen och det gummiklädda spärrhuvudet lämpar sig utmärkt för användningar inom personbilsområdet. Art. nr 090 105 4541

• Mutterdragare RS 220-sats (utan bild) Komplett sats med omfattande tillbe- hör. Art. nr 090 100 6717

• Skruvdragare DS 1610 (utan bild) med höger-/vänstergång med snabbomkoppling. Art. nr 090 101 2440 Sprutning J Sprutpistol SPP 161 för sprutning av kallrengörare, olja, flytande vax osv. Art.-Nr. 090 105 4525

• Kombisprutpistol UBS 820 (utan bild) för i handeln tillgängliga 1,0 l-skruv- patroner. Art. nr 090 105 4479 Slangar K Slangtrumma ST 200 360°-vridbar; med 30 m PU-tryck- luftsslang. Art. nr 090 105 4568

• Tryckluftsslang med vävinlägg (utan bild) med snabbkoppling och anslut- ningsnippel; 5 m längd; 12 mm ytter- diameter; 6 mm innerdiameter. Art. nr 090 105 4908

• Tryckluftsslang med vävinlägg (utan bild) med snabbkoppling och anslut- ningsnippel; 10 m längd; 12 mm yt- terdiameter; 6 mm innerdiameter. Art. nr 090 105 4916

• Tryckluftsslang med vävinlägg (utan bild) med snabbkoppling och anslut- ningsnippel; 10 m längd; 15 mm yt- terdiameter; 9 mm innerdiameter. Art. nr 090 105 4924

• Tryckluftsslang med vävinlägg (utan bild) 50 m längd; 15 mm ytterdiameter; 9 mm innerdiameter. Art. nr 090 105 4932

• Spiralslang, Rilsan (utan bild) med snabbkoppling och anslutnings- hylsa; 2,5 m arbetslängd; 8 mm yt- terdiameter; 6 mm innerdiameter. Art. nr 090 105 4940

• Spiralslang, Rilsan (utan bild) med snabbkoppling och anslutnings- hylsa; 7,5 m arbetslängd; 8 mm yt- terdiameter; 6 mm innerdiameter. Art. nr 090 105 4959

• Spiralslang, Rilsan (utan bild) med snabbkoppling och anslutnings- hylsa; 10,0 m arbetslängd; 10 mm yt- terdiameter; 8 mm innerdiameter. Art. nr 090 105 4967

• Slangupprullare SA 100 (utan bild) med vävinlägg 20,0 m längd; 15 mm ytterdiameter; 9 mm innerdiameter. Art. nr 090 105 497568 SVENSKA

• Slangupprullare SA 200 (utan bild) lämpad för vägg- och takfästning; automatisk upprullning med en enkel dragning; med 8 m PU-trycklufts- slang; 13 mm ytterdiameter; 8 mm innerdiameter. Art. nr 090 105 4550 Tillbehörsats L Tillbehörsats LPZ 7-S innehåller: Rengöringspistol, däck- manometer däckmanometernippel, ballongventil, färgsprutpistol, sprutpi- stol, spiralslang. Art. nr 090 100 3858

• Tillbehörsats LPZ 7-P (utan bild) innehåller: Rengöringspistol, däck- manometer däckmanometernippel, ballongventil, färgsprutpistol, sprutpi

• Tillbehörsats LPZ 6 (utan bild) innehåller: Rengöringspistol, däckmano- meter, däckmanometernippel, ballong- ventil, färgsprutpistol, 5 m vävslang. Art. nr 090 104 4487

• Tillbehörsats LPZ 4 (utan bild) innehåller: Rengöringspistol, däckma- nometer, färgsprutpistol, spiralslang. Art. nr 090 101 3845

• Tillbehörsatsen LPZ 2 (utan bild) innehåller växelhandtag med rengö- ringspistol, däckmanometer, färg- sprutpistol, spiralslang. Art. nr 090 105 5971 AFara! Innan du börjar arbeta på kompres- sorn: – Stäng av maskinen. – Dra ur kontakten. – Vänta tills kompressorn stannar. – Se till att kompressorn och alla tryckluftsverktyg och tillbehör som används är utan tryck. Efter avslutat arbete på kompressorn: – Montera alla säkerhetsanordning- ar igen och kontrollera dem. – Kontrollera att det inte sitter några verktyg etc. kvar i eller på kom- pressorn. Kompressorn startar inte:
• Ingen nätspänning – Kontrollera kabel, stickkontakt, ut- tag och säkring.
• För låg nätspänning. – Använd endast en förlängnings- kabel med tillräckligt stor ledara- rea (se "Tekniska data"). Undvik att använda förlängningskabel på kall maskin.
• Kompressorn har stängts av med stickkontakten medan den var igång. – Stäng av kompressorn med strömbrytaren och starta den igen.
• Motorn är överhettad, t ex på grund av att det saknas kylning (kyllamel

lerna är blockerade). – Åtgärda felet till överhettningen och vänta tio minuter innan du startar maskinen igen. Kompressorn arbetar utan att bygga upp rätt tryck.

• Avtappningsskruven för kondensvat- tnet i filtertryckregulatorn är öppen. – Stäng skruven.
• Backslagsventilen läcker. – Lämna in backslagsventilen för översyn på verkstan. Tryckluftsverktyget får inte nog med tryck.

• Tryckregulatorn är inte öppen or- dentligt. – Öppna tryckregulatorn mer.
• Slangkopplingen mellan kompressor och tryckluftsverktyg är inte tät. – Kontrollera slangkopplingen, byt ev. trasiga delar. AFara! Reparationer på elververktyg får en- dast utföras av elektriker! Elverktyg som behöver repareras kan lämnas in till närmaste servicekontor i Sverige. Adressen står på reservdelslis

tan. Beskriv de fel som har konstaterats när verktyget skickas in för reparation. Maskinens förpackningsmaterial kan återvinnas till 100 %. Uttjänta maskiner och tillbehör innehål- ler stora mängder värdefullt råmaterial och plaster som kan lämnas in för åter

vinning. Bruksanvisningen är tryckt på klorfritt oblekt papper.

Sugeffekt l/min 500 Effektiv matarmängd (volymström) l/min 360 Påfyllningskapacitet l/min 430 Arbetstryck (komprimeringstryck) bar 15 Tryckkärlsvolym l 90 Antal luftutgångar 2 Maximal utsläppstemperatur 40 K högre än omgivningstemperaturen Kompressortyp B 5900 B Antal cylindrar 2 Åtdragningsmoment cylinderskruv Nm 45 – 55 Varvtal (kompressor) min

Tryckregulatorns justeringsområde bar 0 – 10 Motoreffekt kW 4,0 S1 Nätspänning (50 Hz) V 400 Märkström A 7,2 Avsäkring min. A 16 trög Kapslingsklass IP 54 Maximal totallängd med förlängningskablar – vid 3 x 1,5 mm

ledararea – vid 3 x 2,5 mm

Oljekvalitet (kompressor) SAE 40 Oljemängd vid oljebyte (kompressor) l 2,2 Mått: Längd x bredd x höjd mm 1230 x 560 x 970 Vikt kg 120 Ljudtrycksnivå L
