KÄYTTÖOHJE HDMC9800LB HOOVER

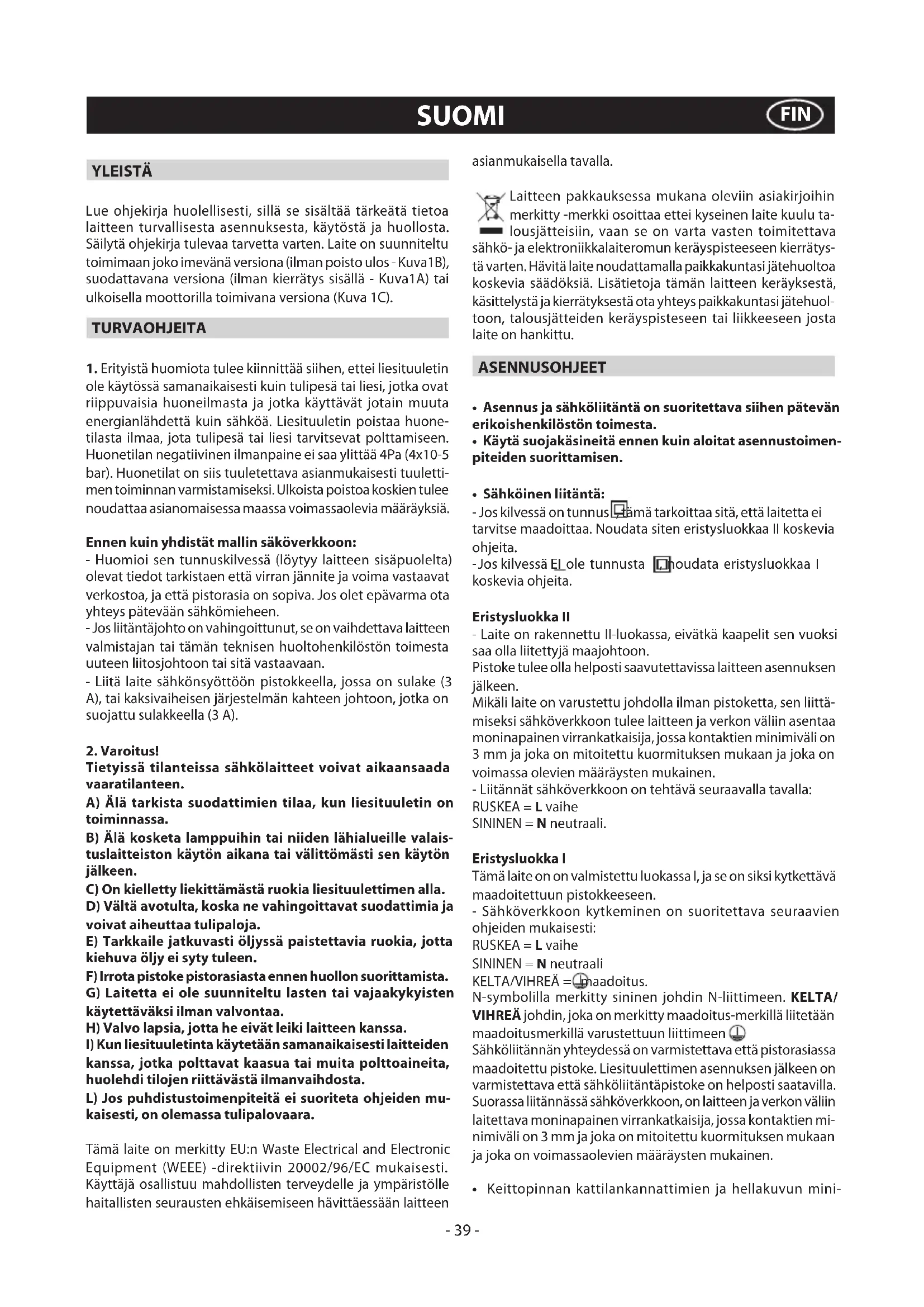

AF OVENSTÅENDE ADVARSLER.z- 39 - SUOMI FIN YLEISTÄ Lue ohjekirja huolellisesti, sillä se sisältää tärkeätä tietoa laitteen turvallisesta asennuksesta, käytöstä ja huollosta. Säilytä ohjekirja tulevaa tarvetta varten. Laite on suunniteltu toimimaan joko imevänä versiona (ilman poisto ulos - Kuva1B), suodattavana versiona (ilman kierrätys sisällä - Kuva1A) tai ulkoisella moottorilla toimivana versiona (Kuva 1C). TURVAOHJEITA

1. Erityistä huomiota tulee kiinnittää siihen, ettei liesituuletin

ole käytössä samanaikaisesti kuin tulipesä tai liesi, jotka ovat riippuvaisia huoneilmasta ja jotka käyttävät jotain muuta energianlähdettä kuin sähköä. Liesituuletin poistaa huone- tilasta ilmaa, jota tulipesä tai liesi tarvitsevat polttamiseen. Huonetilan negatiivinen ilmanpaine ei saa ylittää 4Pa (4x10-5 bar). Huonetilat on siis tuuletettava asianmukaisesti tuuletti- men toiminnan varmistamiseksi. Ulkoista poistoa koskien tulee noudattaa asianomaisessa maassa voimassaolevia määräyksiä. Ennen kuin yhdistät mallin säköverkkoon: - Huomioi sen tunnuskilvessä (löytyy laitteen sisäpuolelta) olevat tiedot tarkistaen että virran jännite ja voima vastaavat verkostoa, ja että pistorasia on sopiva. Jos olet epävarma ota yhteys pätevään sähkömieheen. - Jos liitäntäjohto on vahingoittunut, se on vaihdettava laitteen valmistajan tai tämän teknisen huoltohenkilöstön toimesta uuteen liitosjohtoon tai sitä vastaavaan. - Liitä laite sähkönsyöttöön pistokkeella, jossa on sulake (3 A), tai kaksivaiheisen järjestelmän kahteen johtoon, jotka on suojattu sulakkeella (3 A).

Tietyissä tilanteissa sähkölaitteet voivat aikaansaada vaaratilanteen. A) Älä tarkista suodattimien tilaa, kun liesituuletin on toiminnassa. B) Älä kosketa lamppuihin tai niiden lähialueille valais- tuslaitteiston käytön aikana tai välittömästi sen käytön jälkeen. C) On kielletty liekittämästä ruokia liesituulettimen alla. D) Vältä avotulta, koska ne vahingoittavat suodattimia ja voivat aiheuttaa tulipaloja. E) Tarkkaile jatkuvasti öljyssä paistettavia ruokia, jotta kiehuva öljy ei syty tuleen. F) Irrota pistoke pistorasiasta ennen huollon suorittamista. G) Laitetta ei ole suunniteltu lasten tai vajaakykyisten käytettäväksi ilman valvontaa. H) Valvo lapsia, jotta he eivät leiki laitteen kanssa.

I) Kun liesituuletinta käytetään samanaikaisesti laitteiden

kanssa, jotka polttavat kaasua tai muita polttoaineita, huolehdi tilojen riittävästä ilmanvaihdosta. L) Jos puhdistustoimenpiteitä ei suoriteta ohjeiden mu- kaisesti, on olemassa tulipalovaara. Tämä laite on merkitty EU:n Waste Electrical and Electronic Equipment (WEEE) -direktiivin 20002/96/EC mukaisesti. Käyttäjä osallistuu mahdollisten terveydelle ja ympäristölle haitallisten seurausten ehkäisemiseen hävittäessään laitteen asianmukaisella tavalla. Laitteen pakkauksessa mukana oleviin asiakirjoihin merkitty -merkki osoittaa ettei kyseinen laite kuulu ta- lousjätteisiin, vaan se on varta vasten toimitettava sähkö- ja elektroniikkalaiteromun keräyspisteeseen kierrätys- tä varten. Hävitä laite noudattamalla paikkakuntasi jätehuoltoa koskevia säädöksiä. Lisätietoja tämän laitteen keräyksestä, käsittelystä ja kierrätyksestä ota yhteys paikkakuntasi jätehuol- toon, talousjätteiden keräyspisteseen tai liikkeeseen josta laite on hankittu. ASENNUSOHJEET

• Asennusjasähköliitäntäonsuoritettavasiihenpätevän erikoishenkilöstön toimesta.

• Käytäsuojakäsineitäennenkuinaloitatasennustoimen- piteiden suorittamisen.

• Sähköinenliitäntä: - Jos kilvessä on tunnus , tämä tarkoittaa sitä, että laitetta ei tarvitse maadoittaa. Noudata siten eristysluokkaa II koskevia ohjeita. - Jos kilvessä EI ole tunnusta , noudata eristysluokkaa I koskevia ohjeita. Eristysluokka II - Laite on rakennettu II-luokassa, eivätkä kaapelit sen vuoksi saa olla liitettyjä maajohtoon. Pistoke tulee olla helposti saavutettavissa laitteen asennuksen jälkeen. Mikäli laite on varustettu johdolla ilman pistoketta, sen liittä- miseksi sähköverkkoon tulee laitteen ja verkon väliin asentaa moninapainen virrankatkaisija, jossa kontaktien minimiväli on 3 mm ja joka on mitoitettu kuormituksen mukaan ja joka on voimassa olevien määräysten mukainen. - Liitännät sähköverkkoon on tehtävä seuraavalla tavalla: RUSKEA = L vaihe SININEN = N neutraali. Eristysluokka I Tämä laite on on valmistettu luokassa I, ja se on siksi kytkettävä maadoitettuun pistokkeeseen. - Sähköverkkoon kytkeminen on suoritettava seuraavien ohjeiden mukaisesti: RUSKEA = L vaihe SININEN = N neutraali KELTA/VIHREÄ = maadoitus. N-symbolilla merkitty sininen johdin N-liittimeen. KELTA/ VIHREÄ johdin, joka on merkitty maadoitus-merkillä liitetään maadoitusmerkillä varustettuun liittimeen . Sähköliitännän yhteydessä on varmistettava että pistorasiassa maadoitettu pistoke. Liesituulettimen asennuksen jälkeen on varmistettava että sähköliitäntäpistoke on helposti saatavilla. Suorassa liitännässä sähköverkkoon, on laitteen ja verkon väliin laitettava moninapainen virrankatkaisija, jossa kontaktien mi- nimiväli on 3 mm ja joka on mitoitettu kuormituksen mukaan ja joka on voimassaolevien määräysten mukainen.

• Keittopinnan kattilankannattimien ja hellakuvun mini-- 40 - mietäisyyden on oltava vähintään 45 cm. Mikäli joudutaan käyttämään kaksi- tai useampiosaista liitosputkea, on ylemmän osan oltava alemman ulkopuolella. Poistoilmaa ei saa johtaa kuumailmahormiin tai hormiin, jota käytetään savun poistamiseen laitteista, jotka toimivat jollakin muulla energianlähteellä kuin sähköllä. - Jos asennetaan imevä hellakupu on ensin tehtävä ilmanpois- toaukko.

• Suositellaan käyttämään ilmanpoistoputkea, jonka halkaisija vastaa ilman ulostuloaukon mittoja. Pienentävien sovituskap- paleiden käyttö voi alentaa tuotteen toimintatulosta ja lisätä meluisuutta. Varoitus!

• Ennen asennustoimenpiteiden suorittamista, liesituuletti- men liikuttamisen helpottamiseksi, suorita seuraavat toimen- piteet:

1. Irrota rasvasuodatin vetämällä kahvasta kuvassa 2 - vaihe

1 osoitettuun tapaan.

2. Jos tuote on varustettu aktiivihiilisuodattimilla (B-C),

irrota ne kuvassa 2 - vaihe 2B-2C.

3. Irrotakupu M kuvassa 2 - vaihe 4 osoitettuun tapaan.

• Asennusseinälle(Kuva 3): Tee seinään merkki tuulettimen alaosan kohdalle kuva kuva

3 - vaihe 1 (huomioiden vähimmäisetäisyys keittotasosta).

- Aseta kiinnityssapluuna seinälle ollen tarkkana, että se on suorassa linjassa aiemmin seinään piirretyn viivan kanssa. - Merkitse ja tee neljä kiinnitysreikää kuva 3 - vaihe 2. - Kiinnitä neljä laajennustappia ja kaksi ruuvia A-B ruuvaamat- ta niitä loppuun asti kuva 3 - vaihe 2. - Aseta laitteisto seinälle ja kiinnitä se lopullisesti vetämällä kahdesta ruuvista B kuva 3 - vaihe 3-4 ja kahdesta turvaruuvista B kuva 3 - vaihe 5. - Eri asennuksissa käytä ruuveja ja proppuja, jotka sopivat asennettavaan seinätyyppiin (esim. betoniseinä, harkkoseinä jne.). Jos ruuvit ja proput ovat tulleet laitteen mukana, var- mista että ne sopivat siihen seinätyyppiin, johon liesikupu on asennettava.

• AsennusseinälleLISÄVARUSTE (Kuva 4): Tähän tuuletinmalliin on saatavilla lisävarusteena tasauspidik- keet. Pyydä lisätietoa jälleenmyyjältäsi. Tee seinään merkki tuulettimen alaosan kohdalle kuva kuva

3 - vaihe 1 (huomioiden vähimmäisetäisyys keittotasosta).

- Aseta kiinnityssapluuna seinälle ollen tarkkana, että se on suorassa linjassa aiemmin seinään piirretyn viivan kanssa. - Merkitse ja tee neljä kiinnitysreikää kuva 3 - vaihe 2. - Ota kaksi tasauspidikettä C ja kiinnitä ne kuvun kehikkoon ruuveilla D kuten näytetty kuvassa 4 - vaihe 1. Varmista että 2 tasausruuvia D eivät ole ruuvattuna kiinni. - Ota laite ja ripusta se kahden ruuvin B varaan kuva 4 - vaihe 2. - Linjaa laite vaakasuoraan asentoon kahden tasausruuvin D avulla, kuva 4 - vaihe 3. - Kun säätö on tehty, kiristä kaksi ruuvia B kuva 4 - vaihe 4, ja kiinnitä kupu seinään kahdella varmistusruuvilla B kuva

- Eri asennuksissa käytä ruuveja ja proppuja, jotka sopivat asennettavaan seinätyyppiin (esim. betoniseinä, harkkoseinä jne.). Jos ruuvit ja proput ovat tulleet laitteen mukana, var- mista että ne sopivat siihen seinätyyppiin, johon liesikupu on asennettava.

• Suodattavamalli: - Kytke kupu M irti ja ota ritilä E (Kuva 5) pois. - Pujota virtajohto kuvussa M olevan aukon läpi, joka on osoi- tettu Kuvassa 6. - Ota kaapeliohjain H ja aseta se virtajohdon ja reiän väliin. - Aseta kupu M ja ritilä E takaisin paikoilleen ja ole varovainen, että se kytkeytyy täydellisesti kiinnitystappeihin G (Kuva 6). Suodattimet asennetaan tuulettimen sisäpuolella olevaan imuryhmään kiertäen niitä 90 astetta kunnes pidike naksahtaa (Kuva 10B).

• Lisävaruste: Tähän liesituuletinmalliin voidaan liittää lisävarusteena koris- tehormi, joita voit tiedustella jälleenmyyjältä. Ennen koriste- hormien asentamista, irrota kupu ja ruuvaa auki 4 ruuvia B, jotka lukitsevat kiinnitystapit G Kuvassa 7 osoitettuun tapaan.

• Mallienasennuskoristehormeilla: Imevä malli Valmistele virransyöttö koristehormin sisäpuolelle. Liitä letkua L käyttämällä laippa F ilman ulostuloaukkoon (Kuva 7). Säädä ylemmän koristehormia tukevan kannattimen leveys (Kuva 8). Kiinnitä se sen jälkeen seinään siten, että se on samassa suunnassa hormisi kanssa ruuvien A avulla ja noudattamalla Kuvassa 8 osoitettua etäisyyttä. Aseta ylempi koristehormi alemman koristehormin sisään ja aseta ne liesituulettimen päälle (Kuva 9). - Kiinnitä alempi liitin kupuun käyttämällä laitteen mukana toimitettuja ruuveja B (kuva 9B). Vedä ylempi koristehormi kannattimeen asti ja kiinnitä se ruuveilla B (Kuva 8). Muuntaaksesi kuvun imevästä mallista suodattavaksi malliksi pyydä jälleenmyyjältämme aktiivihiilisuodattimia ja seuraa asennusohjeita.

• Suodattavaversio: Varoitus! - Jos halutaan muuttaa liesituuletin IMEVÄSTÄ versiosta SUODATTAVAKSI versioksi, tulee tilata lisävarusteena hiili- suodattimet jälleenmyyjältä. Tarjolla on 3 erityyppistä sarjaa: hiilikasetit (Kuva 10B) sekä uudelleen käytettävät (pestävät) hiilisuodattimet (Kuva 10C - Kuva 10D). - Hankkimasi mallin perusteella PYÖREÄT aktiivihiilisuodat- timet on asennettava liesituulettimen sisälle sen keskelle kääntämällä niitä 90 astetta, kunnes ne napsahtavat paikalleen (Kuva 10B). Vaihda ne suorittamalla toimenpiteet päinvastai- sessa järjestyksessä. - PESTÄVIÄ (kuva10C) regeneroitavia aktiivihiilisuodattimia varten noudata PAKKAUKSESSA olevia asennusohjeita. - Uudistuvien, PESTÄVIEN PYÖREIDEN aktiivihiilisuodattimi- en kohdalla (kuva 10D), poista patja ja noudata kappaleessa KÄYTTÖ JA HUOLTO annettuja ohjeita, "uudistuvat aktiivihii- lisuodattimet".

KÄYTTÖ JA HUOLTO-OHJEET

• Suositellaan käynnistämään laite ennen minkä tahansa ruuan kypsennyksen aloittamista. On suositeltavaa antaa laitteen toimia vielä 15 minuuttia käytön jälkeen, jotta ruo- anvalmistuksesta aiheutuneet käryt saadaan kokonaan pois huonetilasta. Liesituulettimen hyvä toiminta riippuu oikeasta ja säännöllisestä huollosta; erityistä huomiota tulee kiinnittää rasvasuodattimeen ja aktiivihiilisuodattimeen.- 41 -

• Rasvasuodattimen tehtävänä on pidättää ilmassa leijuvat rasvahiukkaset ja siksi se on altis tukkeutumaan ajanjaksossa, jonka pituus vaihtelee laitteen käytön mukaan. - Tulipalovaaran ennaltaehkäisemiseksi, pese rasvasuodatti- met käsin vähintään 2 kuukauden välein neutraaleja ja han- kaamattomia pesuaineita käyttämällä tai astianpesukoneessa alhaisessa lämpötilassa ja lyhyellä pesuohjelmalla. - Muutamien pesukertojen jälkeen voi syntyä värinmuutoksia. Tämä ei oikeuta valituksen kautta osien mahdolliseen vaih- toon.

• Aktiivihiilisuodattimiakäytetään ilman puhdistamiseen, joka palautetaan huoneeseen ja jonka tehtävänä on vähentää ruoanvalmistuksen aikana syntyviä epämiellyttäviä hajuja. - Ei regeneroituvat aktiivihiilisuodattimet tulee vaihtaa korkeintaan 4 kuukauden välein. Aktiivihiilen kyllästyminen riippuu laitteen käyttöajasta, ruoanvalmistustavasta ja rasva- suodattimen puhdistustiheydestä. - Aktiivihiilisuodattimet tulee pestä käsin, neutraaleja ja han- kaamattomia pesuaineita käyttämällä tai astianpesukoneessa korkeintaan 65°C lämpötilassa (pesujakso tulee suorittaa koko- naan ilman astioita). Poista ylimääräinen vesi vahingoittamatta suodatinta, irrota muoviosat, anna pehmusteen kuivua uunissa vähintään 15 minuutin ajan korkeintaan 100°C lämpötilassa. Säilyttääksesi regeneroitavan hiilisuodattimen toiminnan tehokkaana, suorita tämä toimenpide 2 kuukauden välein. Ne tulee vaihtaa korkeintaan 3 vuoden välein tai kun pehmuste vahingoittuu.

• Ennenrasvasuodattimienjaregeneroitavienaktiivi- hiilisuodattimien asentamista on tärkeää, että ne ovat kuivuneet kunnolla.

• Puhdistaliesituuletinsäännöllisestisekäsisältäettä ulkoa käyttäen riepua, joka on kostutettu denaturoidulla alkoholilla tai nestemäisillä neutraaleilla ei-hankaavilla pesuaineilla.

• Valaistuslaitteisto on suunniteltu käytettäväksi ruokien kypsennyksen aikana eikä pitkäaikaiseen ympäristön yleiseen valaisuun. Valaistuksen pitkäaikainen käyttö vähentää huomat- tavasti lamppujen keskimääräistä käyttöikää.

• Jos laite on varustettu hajavalolla, sitä voidaan käyttää pit- käaikaiseen ympäristön yleiseen valaisuun.

• Varoitus: liesituulettimen puhdistukseen ja vaihtoon sekä suodattimien puhdistukseen kuuluvien ohjeiden noudat- tamatta jättäminen aiheuttaa tulipalovaaran. Näin ollen suositellaan annettujen ohjeiden noudattamista.

• Halogeenilamppujenvaihtaminen(Kuva11A): Halogeenilamppujen B vaihtamiseksi ota pois lasi C käyttäen viputukena asianmukaisia aukkoja. Vaihda tilalle vastaavan tyyppiset lamput. Varoitus: älä koske lamppuun paljain käsin.

• LED-valojenvaihtaminen(Kuva11B): Jos malli on varustettu LED-valoilla, toimenpiteen saa suorittaa ammattitaitoinen teknikko.

• Ohjaukset(kuva12): HUOM: tällä ohjauksella on mahdollista ohjata laitetta myös lisävarusteena saatavalla kaukosäätimellä. Painike A =Käynnistää/sammuttaa liesituulettimen. Laite käynnistyy 1. nopeudelle. Painike B = Laskee moottorin nopeutta. Näyttö C = Osoittaa valitun moottorin nopeuden ja ajasti- men aktivoinnin/tehostetun nopeuden/suodattimien ilmoi- tuksen. Painike D = Nostaa moottorin nopeutta. Painamalla 4. nopeuden painiketta tehostettu toiminto käyn- nistyy 6 minuutin ajaksi, minkä jälkeen laite palaa käynnis- tyshetkellä käytössä olleelle nopeudelle. Tämän toiminnon aikana näytöllä vilkkuu numero 4. - Jos haluat kytkeä toiminnon pois päältä ennen kuin 6 mi- nuuttia on kulunut paina painiketta B. Huomio! Jotkut mallit toimivat vain 3. nopeuteen saakka, jol- loin tehostettua toimintoa ei ole käytettävissä. Painike E = Minkä tahansa nopeuden 1-2-3 ollessa kytketty- nä (paitsi tehostettu nopeus 4), painettaessa tätä painiketta Ajastin-toiminto aktivoituu. Kun Ajastin on aktivoitu, näytöllä on vilkuttava ajastimen aktivointihetkellä asetettu nopeus. 15 min jälkeen liesituuletin sammuu (moottori ja mahdolliset palavat valot). Jos käytössä on tehostettu nopeus, Ajastin-toimintoa ei voi aktivoida. - Jos haluat kytkeä toiminnon pois päältä ennen kuin 15 mi- nuuttia on kulunut paina painiketta E. Painike F = Valojen sytytys/sammutus.

• Rasvanpoisto-/aktiivihiilisuodattimen täyttymisilmoi- tus aktivoitu: - 30 h toimintatunnin jälkeen, kun näytöllä C vilkkuu vaihte- levalla nopeudella kirjain F (esim. 2 ja F), tämä tarkoittaa, että rasvanpoistosuodattimet on pestävä. -120 h toimintatunnin jälkeen, kun näytöllä C vilkkuu vaihte- levalla nopeudella kirjain C/F (esim.2 ja C/F), tämä tarkoittaa, että aktiivihiilisuodattimet on pestävä tai vaihdettava. - Kun puhdas suodatin on palautettu paikalleen, käynnissä olevan liesituulettimen elektroninen muisti on nollattava pai- namalla painiketta B noin 3 sekunnin ajan. Kun tämä aika on kulunut, näytölle ilmestyy kirjain E (vahvis- tus nollauksesta) ja liesituuletin sammuu.

• Mekaanisetohjaukset(Kuva13):Symbolit on annettu seuraavassa:

Jos liesituuletin sammutetaan ensimmäisessä, toisessa tai kolmannessa nopeudessa, kun se käynnistetään uudelleen, se käynnistyy samalla nopeudella jolla se sammutettiin. ASIAKASPALVELU Ennen kuin otat yhteyttä tekniseen asiakaspalveluun. Tuotteen toimintahäiriön esiintyessä suosittelemme tarkistamaan seuraavat seikat: - Tarkista johdon asianmukainen liitäntä pistorasiaan. Jos toimintahäiriön syy ei tästä huolimatta selviä: Sammuta laite, älä yritä korjata sitä vaan ota yhteys asiakaspalveluun. TUOTTEEN TUNNUS. Mistä se löytyy? On tärkeää ilmoittaa asiakaspalvelulle tuotteen tunnus ja numero (16 merkkiä, jotka alkavat numerolla 3), jotka löytyvät vakuutustodistuksesta tai tai laitteen sisällä olevasta arvokilvestä. Näin vältetään teknisen henkilökunnan tarpeeton siirtyminen paikasta toiseen ja siihen liittyvät kulut. LAITTEEN VALMISTAJA EI OLE VASTUUSSA VAHINGOISTA,
