MANUAL DE UTILIZADOR HDMC9800LB HOOVER

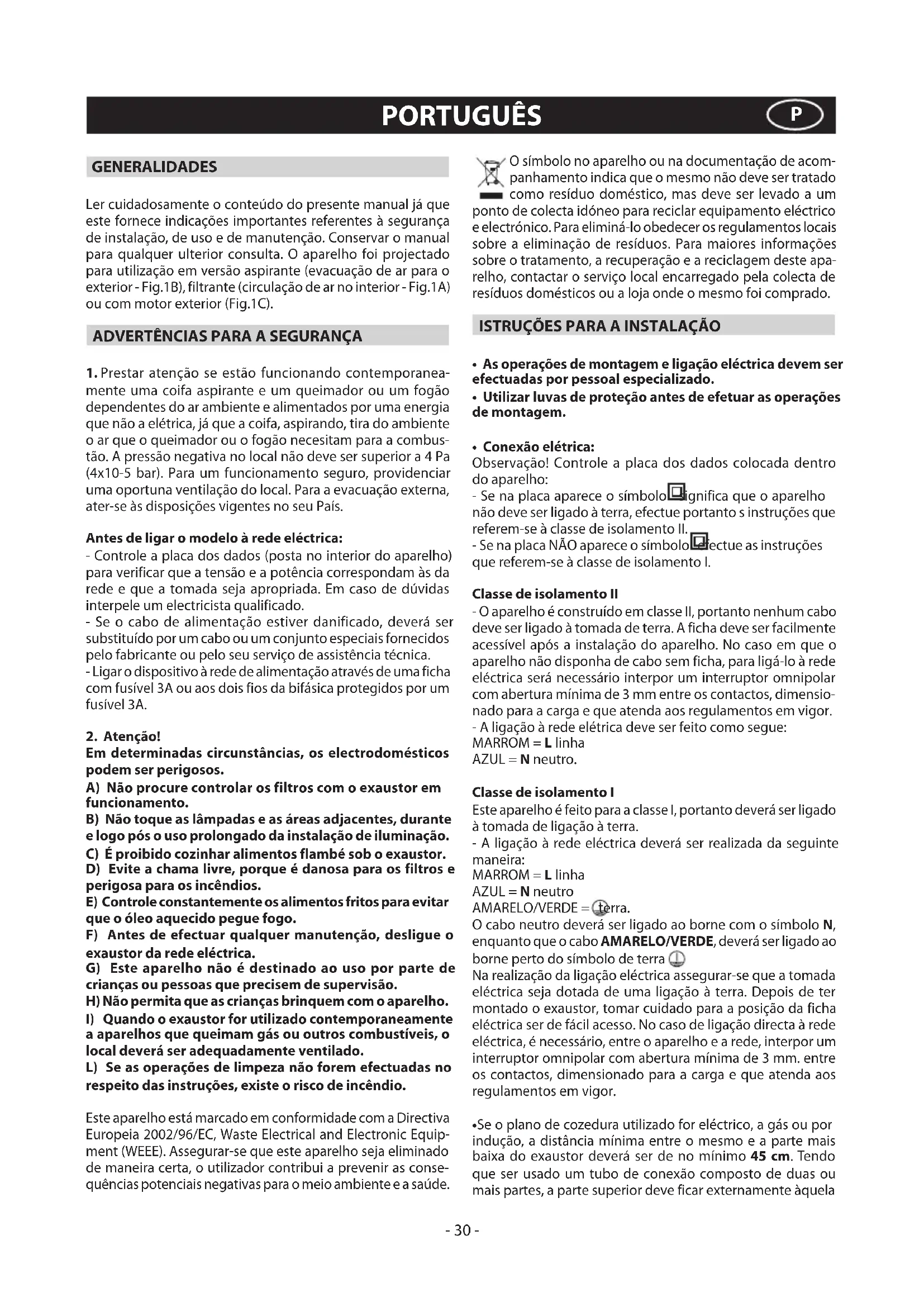

GENERALIDADES Ler cuidadosamente o conteúdo do presente manual já que este fornece indicações importantes referentes à segurança de instalação, de uso e de manutenção. Conservar o manual para qualquer ulterior consulta. O aparelho foi projectado para utilização em versão aspirante (evacuação de ar para o exterior - Fig.1B), filtrante (circulação de ar no interior - Fig.1A) ou com motor exterior (Fig.1C).

ADVERTÊNCIAS PARA A SEGURANÇA

1. Prestar atenção se estão funcionando contemporanea-

mente uma coifa aspirante e um queimador ou um fogão dependentes do ar ambiente e alimentados por uma energia que não a elétrica, já que a coifa, aspirando, tira do ambiente o ar que o queimador ou o fogão necesitam para a combus- tão. A pressão negativa no local não deve ser superior a 4 Pa (4x10-5 bar). Para um funcionamento seguro, providenciar uma oportuna ventilação do local. Para a evacuação externa, ater-se às disposições vigentes no seu País. Antes de ligar o modelo à rede eléctrica: - Controle a placa dos dados (posta no interior do aparelho) para verificar que a tensão e a potência correspondam às da rede e que a tomada seja apropriada. Em caso de dúvidas interpele um electricista qualificado. - Se o cabo de alimentação estiver danificado, deverá ser substituído por um cabo ou um conjunto especiais fornecidos pelo fabricante ou pelo seu serviço de assistência técnica. - Ligar o dispositivo à rede de alimentação através de uma ficha com fusível 3A ou aos dois fios da bifásica protegidos por um fusível 3A.

Em determinadas circunstâncias, os electrodomésticos podem ser perigosos. A)Nãoprocurecontrolarosfiltroscomoexaustorem funcionamento. B) Não toque as lâmpadas e as áreas adjacentes, durante e logo pós o uso prolongado da instalação de iluminação. C)Éproibidocozinharalimentosflambésoboexaustor. D) Evite a chama livre, porque é danosa para os filtros e perigosa para os incêndios. E) Controle constantemente os alimentos fritos para evitar que o óleo aquecido pegue fogo. F) Antes de efectuar qualquer manutenção, desligue o exaustordaredeeléctrica. G) Este aparelho não é destinado ao uso por parte de crianças ou pessoas que precisem de supervisão. H) Não permita que as crianças brinquem com o aparelho. I)Quandooexaustorforutilizadocontemporaneamente a aparelhos que queimam gás ou outros combustíveis, o local deverá ser adequadamente ventilado. L) Se as operações de limpeza não forem efectuadas no respeitodasinstruções,existeoriscodeincêndio. Este aparelho está marcado em conformidade com a Directiva Europeia 2002/96/EC, Waste Electrical and Electronic Equip- ment (WEEE). Assegurar-se que este aparelho seja eliminado de maneira certa, o utilizador contribui a prevenir as conse- quências potenciais negativas para o meio ambiente e a saúde. O símbolo no aparelho ou na documentação de acom- panhamento indica que o mesmo não deve ser tratado como resíduo doméstico, mas deve ser levado a um ponto de colecta idóneo para reciclar equipamento eléctrico e electrónico. Para eliminá-lo obedecer os regulamentos locais sobre a eliminação de resíduos. Para maiores informações sobre o tratamento, a recuperação e a reciclagem deste apa- relho, contactar o serviço local encarregado pela colecta de resíduos domésticos ou a loja onde o mesmo foi comprado.

ISTRUÇÕES PARA A INSTALAÇÃO

• Asoperaçõesdemontagemeligaçãoeléctricadevemser efectuadas por pessoal especializado.

• Utilizarluvasdeproteçãoantesdeefetuarasoperações de montagem.

• Conexãoelétrica: Observação! Controle a placa dos dados colocada dentro do aparelho: - Se na placa aparece o símbolo significa que o aparelho não deve ser ligado à terra, efectue portanto s instruções que referem-se à classe de isolamento II. - Se na placa NÃO aparece o símbolo efectue as instruções que referem-se à classe de isolamento I. Classe de isolamento II - O aparelho é construído em classe II, portanto nenhum cabo deve ser ligado à tomada de terra. A ficha deve ser facilmente acessível após a instalação do aparelho. No caso em que o aparelho não disponha de cabo sem ficha, para ligá-lo à rede eléctrica será necessário interpor um interruptor omnipolar com abertura mínima de 3 mm entre os contactos, dimensio- nado para a carga e que atenda aos regulamentos em vigor. - A ligação à rede elétrica deve ser feito como segue: MARROM = L linha AZUL = N neutro. Classe de isolamento I Este aparelho é feito para a classe I, portanto deverá ser ligado à tomada de ligação à terra. - A ligação à rede eléctrica deverá ser realizada da seguinte maneira: MARROM = L linha AZUL = N neutro AMARELO/VERDE = terra. O cabo neutro deverá ser ligado ao borne com o símbolo N, enquanto que o cabo AMARELO/VERDE, deverá ser ligado ao borne perto do símbolo de terra . Na realização da ligação eléctrica assegurar-se que a tomada eléctrica seja dotada de uma ligação à terra. Depois de ter montado o exaustor, tomar cuidado para a posição da ficha eléctrica ser de fácil acesso. No caso de ligação directa à rede eléctrica, é necessário, entre o aparelho e a rede, interpor um interruptor omnipolar com abertura mínima de 3 mm. entre os contactos, dimensionado para a carga e que atenda aos regulamentos em vigor.

• Se o plano de cozedura utilizado for eléctrico, a gás ou por indução, a distância mínima entre o mesmo e a parte mais baixa do exaustor deverá ser de no mínimo 45 cm. Tendo que ser usado um tubo de conexão composto de duas ou mais partes, a parte superior deve ficar externamente àquela- 31 - inferior. Não conectar a descarga da coifa a um duto pelo qual circule ar quente ou utilizado para evacuar fumos de aparelhos alimentados por uma energia que não a elétrica. - No caso de montagem do aparelho em versão aspirante predisponha o furo de evacuação do ar.

• Aconselha-se o uso de um tubo de evacuação do ar com o mesmo diâmetro da boca de saída do ar. O uso de uma redução poderia diminuir o desempenho do produto e aumentar o ruído. Atenção!

• Antes de efetuar a operação de montagem seguir as instruções abaixo para manusear mais facilmente o exaustor:

2. Se o produto for fornecido com ltros comcarvãoativo(B-C),

removê-los como indicado na gura 2 - fase 2B ou 2C.

3. Desencaixar a cúpula M como indicado na gura 2 - fase 4.

• Fixaçãonaparede(Fig.3): - Trace o lado inferior do exaustor no muro, gura 3 - fase 1(considerando a distância mínima do plano de cozedura). - Posicione o molde de xação na parede, preste atenção para a linha coincidir com a linha traçada no parágrafo anterior. - Marque e realize os furos para prender gura 3 - fase 2. - Fixar as 4 buchas de expansão e os 2 parafusos A-B sem apertá-los completamente gura 3 - fase 2 . - Posicionar o aparelho contra a parede e xá-lo denitiva- mente apertando os 2 parafusos B gura 3 - fase 3-4 e os 2 parafusos de segurança B gura 3 - fase 5. - Para as várias montagens utilize parafusos e buchas de ex- pansão idóneas para o tipo de parede (por ex.: betão, cartão gesso etc.). - Se os parafusos e as buchas forem fornecidas juntamente com o aparelho, certicar-se que sejam idóneas para o tipo de parede na qual o exaustor será preso.

• FixaçãonaparedeOPCIONAL (Fig.4): Este modelo de coifa pode ter, como opcional, suportes de nivelamento que devem ser solicitados ao seu revendedor. - Trace o lado inferior do exaustor no muro, gura 3 - fase 1(considerando a distância mínima do plano de cozedura). - Posicione o molde de xação na parede, preste atenção para a linha coincidir com a linha traçada no parágrafo anterior. - Marque e realize os furos para prender gura 3 - fase 2. - Segurar os dois suportes de nivelamento C e fixá-los no suporte do exaustor utilizando os parafusos D como indicado na figura 4 - fase 1; prestar atenção para que os 2 parafusos de nivelamento D não sejam apertados. - Segurar o aparelho e fixá-lo nos dois parafusos B figura

- Alinhar o aparelho na posição horizontal atuando nos dois parafusos de nivelamento D figura 4 - fase 3. - Ao terminar a regulação, apertar os 2 parafusos B figura

4 - fase 4 e fixar definitivamente a coifa no muro mediante os

dois parafusos de segurança B figura 4 fase 5. - Para as várias montagens utilize parafusos e buchas de expansão idóneas para o tipo de parede (por ex.: betão, cartão gesso etc.). - Se os parafusos e as buchas forem fornecidas juntamente com o aparelho, certicar-se que sejam idóneas para o tipo de parede na qual o exaustor será preso. - Versão ltrante - Desencaixar a cúpula M e retirar a grade E (Fig. 5). - Passar o cabo de alimentação na respectiva perfuração da cúpula M indicada na Fig.6. - Segurar o passa-cabos H e posicioná-lo entre o cabo de alimentação e a respectiva perfuração. - Fixar a cúpula M e a grade E prestando atenção para que se encaixe perfeitamente aos eixos de xação G. (Fig.6). Os filtros devem ser aplicados ao grupo aspirante situado no interior do exaustor centrando-os e girando-os em 90 graus até que se ouça o sinal de tranca (Fig.10B).

• Opcional Este modelo de exaustor pode ter como opcional uma chaminé estética, que deve ser solicitada ao vosso revendedor. Antes de instalar as chaminés decorativas é necessário remover a cúpula e desaparafusar os 4 parafusos B que bloqueiam os eixos de xação G, como indicado na Fig.7.

• Instalaçãoparamodeloscomchaminéestética-Versão aspirante Predispor a alimentação eléctrica dentro das medidas da junta decorativa. Ligar, com um tubo exível L o ange F ao furo de escoamento do ar (Fig. 7). Regular a largura do suporte da junta superior (Fig. 8). Em seguida, xar ao tecto de forma que esteja alinhada com o exaustor através dos parafusos A e respeitando a distância do tecto, indicada na (Fig. 8). Instalar a conexão superior no interior da chaminé inferior e apoiar em cima a caixa (Fig. 9). - Fixar a chaminé decorativa inferior ao exaustor utilizando os parafusos H fornecidos (Fig.9B). Desar a chaminé superior até o suporte e xá-la através dos parafusos B (Fig. 8). Para transformar a campânula da versão aspirante para versão ltrante, solicite ao seu revendedor os ltros de carbono activo e siga as instruções de montagem.

• Versãofiltrante: Atenção! - Para transformar o exaustor de versão ASPIRANTE para versão FILTRANTE, encomende ao seu revendedor os filtros de carvão activo. Dispomos de três diferentes conjuntos, um com os filtros de carvão ativo não regeneráveis (Fig.10B) e outro com os filtros ao carvão ativado regeneráveis (laváveis) (Fig.10C - Fig.10D). - De acordo com o modelo adquirido, os filtros de carvão ativado CIRCULARES, devem ser aplicados ao grupo aspirante situado dentro da coifa de modo centralizado, através de uma rotação de 90 graus, até ouvir o ruído característico de travamento (Fig.10B); para a substituição, efetuar a operação inversa. - Para os filtros com carvão ativado regeneráveis LAVÁVEIS (Fig. 10C), seguir as instruções de montagem contidas no KIT. - Para os filtros ao carvão ativado regeneráveis LAVÁVEIS CIRCULARES (Fig.10D), retirar a forração e seguir as instruções indicadas no parágrafo USO E MANUTENÇÃO, "filtros ao carvão ativado regeneráveis".

• É recomendável colocar o aparelho a funcionar antes de pro- ceder com a cozedura de qualquer alimento. É recomendável deixar o aparelho 15 minutos a funcionar, depois de ter termi- nado a cozedura dos alimentos, para descarregar inteiramente o ar impuro. O bom funcionamento do exaustor depende de uma correcta e constante manutenção; uma atenção especial deve ser dedicada ao filtro anti-gordura e ao filtro de carvão activado.- 32 -

• Ofiltroanti-gordura tem como função reter as partículas de gordura em suspensão no ar e, portanto, é sujeito a obstruir- -se, com tempos que variam de acordo com a utilização do aparelho. - Para evitar o perigo de incêndio é necessário lavar os filtros anti-gordura, manualmente, a cada 2 meses, no máximo, com detergente líquido neutro não abrasivo ou na máquina de lavar pratos, com baixas temperaturas e ciclos breves. - Depois de algumas lavagens pode ocorrer alterações de cor. Este fato não dá direito à reclamação para eventuais substitui- ções.

• Osfiltrosdecarvãoativado são utilizados para depurar o ar que é introduzido no ambiente e tem a função de atenuar os odores desagradáveis gerados pelo cozimento. - Os filtros de carvão ativo não regeneráveis devem ser substi- tuídos a cada 4 meses, no máximo. A saturação do carvão ativo depende do uso mais ou menos prolongado do aparelho, tipo de alimento e regularidade de lavagem do filtro anti-gordura. - Os filtros ao carvão ativado regeneráveis devem ser lavados manualmente, com detergentes neutros não abrasivos ou na máquina de lavar louças, com temperatura máxima de 65°C (o ciclo de lavagem deve ser completo e sem louças). Retirar a água em excesso sem danificar o filtro, remover as partes plás- ticas e secar a forração no forno por 15 minutos, pelo menos, em 100°C de temperatura, no máximo. Para manter eficiente a função do filtro ao carvão regenerável, esta operação deve ser repetida a cada 2 meses. Estes devem ser substituídos, no máximo, a cada 3 anos ou quando a forração estiver danificada.

• Antesdemontarosfiltrosanti-gorduraeosfiltrosao carvão ativado regeneráveis é importante que estejam bem secos.

• Limparfrequentementeoexaustor,pordentroeporfora, utilizando um pano húmido com álcool desnaturado ou detergentes líquidos neutros não abrasivos.

• O sistema de iluminação é projetado para o uso durante o cozimento e não para o uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui nota- velmente a duração média das lâmpadas.

• Se o aparelho for dotado de luz de cortesia esta pode ser utilizada para o uso prolongado de iluminação geral do am- biente.

• Atenção:a inobservância das advertências de limpeza e do exaustor e da substituição e limpeza dos filtros comporta riscos de incêndios. Aconselha-se seguir as instruções mencionadas.

• Substituiçãodaslâmpadasdicróicas(Fig.11A): Para substituir as lâmpadas de halogéneo B tire o vidro C fazendo forças nas específi cas espessuras. Substitua com lâmpadas do mesmo tipo. Atenção: não toque a lâmpada directamente com as mãos.

• SubstituiçãodaslâmpadasLED(Fig.11B): Se a versão do aparelho for com lâmpadas LED é necessário que um técnico especializado intervenha para a sua subs- tituição.

• Comandos(Fig.12): NOTA: com este comando é possível controlar o aparelho também com um telecomando a pedir como acessório. Tecla A = Acende/desliga o exaustor. O aparelho acende-se à primeira velocidade. Tecla B = Diminui a velocidade do motor. Ecrã C = Indica a velocidade do motor selecionada e a ativação do timer/velocidade intensiva/sinalização dos filtros. Tecla D = Aumenta a velocidade do motor. Pressionando a tecla da 4ª velocidade insere-se a função inten- siva durante 6 min, em seguida o aparelho volta a funcionar à velocidade de exercício no momento da ativação. Durante esta função pisca no ecrã o número 4. - Se se deseja desativar a função antes dos 6 minutos pressionar a tecla B. Atenção! Alguns modelos trabalham até à 3ª velocidade para a qual a função intensiva não é prevista. Tecla E = Com qualquer velocidade inserida 1-2-3 velocidades (excluída a vel. Intensiva 4) pressionando a tecla ativa-se a função Timer. Quando a função Timer estiver ativa no ecrã deve piscar a velocidade definida no momento da ativação do temporizador. Depois de 15 min no final da contagem o exaustor desliga-se (motor e eventuais luzes acesas). Se estiver em funcionamento a velocidade intensiva, o Timer não se pode ativar. - Se se deseja desativar a função antes dos 15 minutos pres- sionar a tecla E. Tecla F = Acende/desliga as luzes.

• SaturaçãodefiltrosAntigordura/Carvãoativado: - Depois de 30 h de funcionamento, quando o ecrã C pisca alternando a velocidade de exercício com a letra F (ex. 2 e F), isto significa que se devem lavar os filtros anti-gordura. - Depois de 120 h de funcionamento quando o ecrã C pisca alternando a velocidade de exercício com a letra C/F (ex.2 e C/F), isto significa que se devem lavar ou substituir o filtros de carvão. - Uma vez recolocado o filtro limpo é necessário fazer reset à memória eletrónica com o exaustor aceso, pressionando a tecla B durante cerca de 3 seg. Depois deste tempo no ecrã aparece a letra E (confirmação de reset realizado) e o exaustor desliga-se.

• Comandosmecânicos(Fig.13):a simbologia é indicada a seguir: A= botão LUZ / ON-OFF B= botão OFF / PRIMEIRA VELOCIDADE C= botão SEGUNDA VELOCIDADE D = botão TERCEIRA VELOCIDADE Se a coifa for desligada quando está na primeira, segunda ou terceira velocidade, quando for acendida novamente, recomeçará a trabalhar com a velocidade em que estava quando foi desligada. SERVIÇO DE ASSISTÊNCIA AOS CLIENTES Antes de chamar o serviço de assistência técnica. Se o produto não funcionar, aconselhamos: - Verificar a correcta introdução da ficha na tomada de corrente. Caso não se consiga identificar a causa do mau funcionamento: desligar o aparelho, não efectuar alterações no mesmo e chamar o Serviço de Assistência Técnica. NÚMERO DE IDENTIFICAÇÃO DO PRODUTO. Onde se encontra? É importante comunicar ao Serviço de Assistência Técnica a sigla do produto e o número de identificação (16 caracteres que começam com o valor 3) que se encontra no certificado de garantia ou na placa de identificação colocada no interior do aparelho. Desta forma, poderá contribuir a evitar inúteis visitas do técnico, economizando também os respectivos custos.
