BRUKSANVISNING HDMC9800LB HOOVER

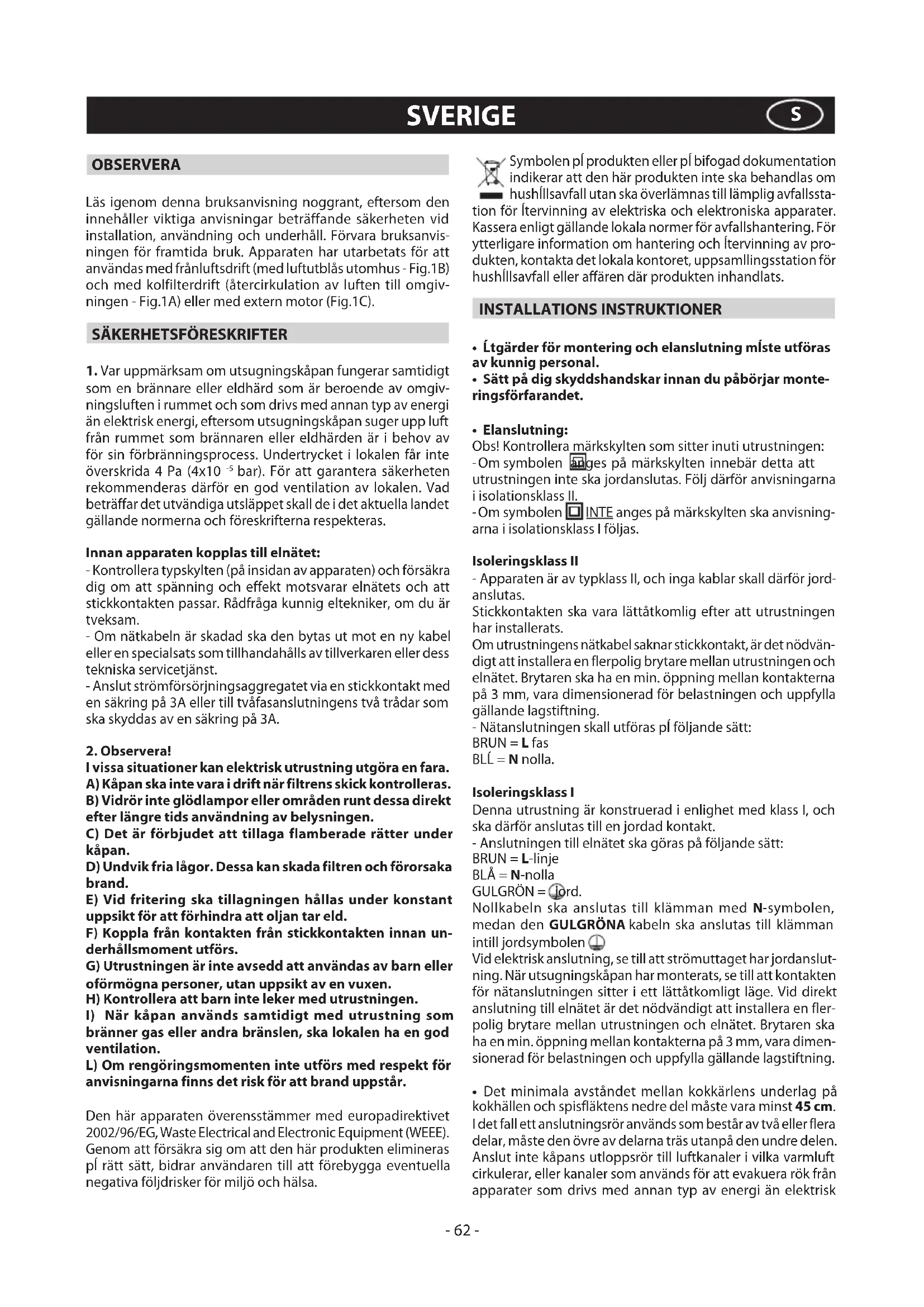

OBSERVERA Läs igenom denna bruksanvisning noggrant, eftersom den innehåller viktiga anvisningar beträffande säkerheten vid installation, användning och underhåll. Förvara bruksanvis- ningen för framtida bruk. Apparaten har utarbetats för att användas med frånluftsdrift (med luftutblås utomhus - Fig.1B) och med kolfilterdrift (återcirkulation av luften till omgiv- ningen - Fig.1A) eller med extern motor (Fig.1C).

SÄKERHETSFÖRESKRIFTER

1. Var uppmärksam om utsugningskåpan fungerar samtidigt

som en brännare eller eldhärd som är beroende av omgiv- ningsluften i rummet och som drivs med annan typ av energi än elektrisk energi, eftersom utsugningskåpan suger upp luft från rummet som brännaren eller eldhärden är i behov av för sin förbränningsprocess. Undertrycket i lokalen får inte överskrida 4 Pa (4x10

bar). För att garantera säkerheten rekommenderas därför en god ventilation av lokalen. Vad beträffar det utvändiga utsläppet skall de i det aktuella landet gällande normerna och föreskrifterna respekteras. Innan apparaten kopplas till elnätet: - Kontrollera typskylten (på insidan av apparaten) och försäkra dig om att spänning och effekt motsvarar elnätets och att stickkontakten passar. Rådfråga kunnig eltekniker, om du är tveksam. - Om nätkabeln är skadad ska den bytas ut mot en ny kabel eller en specialsats som tillhandahålls av tillverkaren eller dess tekniska servicetjänst. - Anslut strömförsörjningsaggregatet via en stickkontakt med en säkring på 3A eller till tvåfasanslutningens två trådar som ska skyddas av en säkring på 3A.

I vissa situationer kan elektrisk utrustning utgöra en fara. A) Kåpan ska inte vara i drift när filtrens skick kontrolleras. B) Vidrör inte glödlampor eller områden runt dessa direkt efter längre tids användning av belysningen. C) Det är förbjudet att tillaga flamberade rätter under kåpan. D) Undvik fria lågor. Dessa kan skada filtren och förorsaka brand. E) Vid fritering ska tillagningen hållas under konstant uppsikt för att förhindra att oljan tar eld. F) Koppla från kontakten från stickkontakten innan un- derhållsmoment utförs. G) Utrustningen är inte avsedd att användas av barn eller oförmögnapersoner,utanuppsiktavenvuxen. H) Kontrollera att barn inte leker med utrustningen.

I) När kåpan används samtidigt med utrustning som

bränner gas eller andra bränslen, ska lokalen ha en god ventilation. L) Om rengöringsmomenten inte utförs med respekt för anvisningarna finns det risk för att brand uppstår. Den här apparaten överensstämmer med europadirektivet 2002/96/EG, Waste Electrical and Electronic Equipment (WEEE). Genom att försäkra sig om att den här produkten elimineras pĺ rätt sätt, bidrar användaren till att förebygga eventuella negativa följdrisker för miljö och hälsa. Symbolen pĺ produkten eller pĺ bifogad dokumentation indikerar att den här produkten inte ska behandlas om hushĺllsavfall utan ska överlämnas till lämplig avfallssta- tion för ĺtervinning av elektriska och elektroniska apparater. Kassera enligt gällande lokala normer för avfallshantering. För ytterligare information om hantering och ĺtervinning av pro- dukten, kontakta det lokala kontoret, uppsamllingsstation för hushĺllsavfall eller affären där produkten inhandlats. INSTALLATIONS INSTRUKTIONER

• Ĺtgärderförmonteringochelanslutningmĺsteutföras av kunnig personal.

• Sättpådigskyddshandskarinnandupåbörjarmonte- ringsförfarandet.

• Elanslutning: Obs! Kontrollera märkskylten som sitter inuti utrustningen: - Om symbolen anges på märkskylten innebär detta att utrustningen inte ska jordanslutas. Följ därför anvisningarna i isolationsklass II. - Om symbolen INTE anges på märkskylten ska anvisning- arna i isolationsklass I följas. Isoleringsklass II - Apparaten är av typklass II, och inga kablar skall därför jord- anslutas. Stickkontakten ska vara lättåtkomlig efter att utrustningen har installerats. Om utrustningens nätkabel saknar stickkontakt, är det nödvän- digt att installera en flerpolig brytare mellan utrustningen och elnätet. Brytaren ska ha en min. öppning mellan kontakterna på 3 mm, vara dimensionerad för belastningen och uppfylla gällande lagstiftning. - Nätanslutningen skall utföras pĺ följande sätt: BRUN = L fas BLĹ = N nolla. Isoleringsklass I Denna utrustning är konstruerad i enlighet med klass I, och ska därför anslutas till en jordad kontakt. - Anslutningen till elnätet ska göras på följande sätt: BRUN = L-linje BLÅ = N-nolla GULGRÖN = jord. Nollkabeln ska anslutas till klämman med N-symbolen, medan den GULGRÖNA kabeln ska anslutas till klämman intill jordsymbolen . Vid elektrisk anslutning, se till att strömuttaget har jordanslut- ning. När utsugningskåpan har monterats, se till att kontakten för nätanslutningen sitter i ett lättåtkomligt läge. Vid direkt anslutning till elnätet är det nödvändigt att installera en fler- polig brytare mellan utrustningen och elnätet. Brytaren ska ha en min. öppning mellan kontakterna på 3 mm, vara dimen- sionerad för belastningen och uppfylla gällande lagstiftning.

• Det minimala avståndet mellan kokkärlens underlag på kokhällen och spisfläktens nedre del måste vara minst 45 cm. I det fall ett anslutningsrör används som består av två eller flera delar, måste den övre av delarna träs utanpå den undre delen. Anslut inte kåpans utloppsrör till luftkanaler i vilka varmluft cirkulerar, eller kanaler som används för att evakuera rök från apparater som drivs med annan typ av energi än elektrisk- 63 - energi. - Om apparaten ska monteras med utsugningversion ska hål för luftuttömning anordnas.

• Det rekommenderas att använda ett ventilationsrör med samma diameter som öppningen för luftutgången. Om ett reducerstycke används försämras utrustningens kapacitet och bullernivån ökas. Varning!

• Innan ni påbörjar monteringen bör ni för en enklare hante- ring av fläktkåpan utföra följande moment:

1. Ta loss fettfiltret genom att dra i handtaget såsom figur 2

2. Om produkten är försedd med aktiva kolfilter (B-C) ska ni

ta loss dessa såsom figur 2 visar - steg 2B-2C.

3. Haka av kapseln M såsom figur 2 visar - steg 4.

• Fastsättningpåväggen(Fig.3): Märk kåpans nedre sida på väggen (tänk på minsta avstånd från kokplattan) figur 3 - steg 1. - Placera fastsättningsmallen på väggen. Se till att linjen över- ensstämmer med linjen som du har markerat i föregående punkt. - Märk ut och gör 4 hål för fäste figur 3 - steg 2. - Fäst de 4 expansionspluggarna och de 2 skruvarna A-B utan att dra åt dem helt figur 3 - steg 2. - Placera spiskåpan vid väggen och blockera den denitivt genom att dra åt de två skruvarna B figur 3 - steg 3-4 och säkerhetsskruvarna B figur 3 - steg 5. - Använd expansionsskruvar och pluggar av lämplig typ för väggen vid de olika monteringsmomenten (t.ex. betong, gips o.s.v.). Om skruvarna och pluggarna bifogas produkten, se till att de är av lämplig typ för väggen där kĺpan ska sättas upp.

• FastsättningpåväggenTILLVAL(Fig.4): Denna typ av kåpa kan ha justerfästen som tillval som du kan fråga efter hos din återförsäljare. Märk kåpans nedre sida på väggen (tänk på minsta avstånd från kokplattan) figur 3 - steg 1. - Placera fastsättningsmallen på väggen. Se till att linjen över- ensstämmer med linjen som du har markerat i föregående punkt. - Märk ut och gör 4 hål för fäste figur 3 - steg 2. - Ta de två justerfästena C och fäst dem på kåpans stöd med skruvarna D såsom visas i figur 4 - fas 1. Se till att de 2 juster- skruvarna D inte är åtdragna. - Ta apparaten och häng upp den på de två skruvarna B figur

- Rikta in apparaten i horisontalt läge genom att verka på de två justerskruvarna D figur 4 - fas 3. - Efter utförd justering ska du dra åt de 2 skruvarna B figur

4 - fas 4 och fästa kåpan permanent på väggen med de två

säkerhetsskruvarna B figur 4 - fas 5. - Använd expansionsskruvar och pluggar av lämplig typ för väggen vid de olika monteringsmomenten (t.ex. betong, gips o.s.v.). Om skruvarna och pluggarna bifogas produkten, se till att de är av lämplig typ för väggen där kĺpan ska sättas upp.

• Versionmedkolfilterdrift: - Haka loss kupolen M och ta bort gallret E (Fig.5). - För in matarkabeln i hålet i kupolen M som visas i Fig.6. - Placera kabelgenomföringen H mellan elkabeln och slitsöpp- ningen. - Sätt tillbaka kapseln M med gallret E och var samtidigt noga med att kapseln hakas fast ordentligt på fäststiften G (Fig.6). Filtren måste sättas på plats i fläktenheten inuti kåpan och skall vridas i 90 grader till stoppläge (Fig.10B).

• Tillval: Denna kĺpmodell kan ha skorstenskĺpor som tillval. Dessa kan beställas frĺn ĺterförsäljaren. Innan dekorationsrören installeras är det nödvändigt att ta bort kupolen och skruva loss de 4 skruvarna B som håller fast spärrarna G så som visas i Fig.7.

• Installationförmodellermeddekorationsrör: - Version med utsugsdrift Förbered strömtillförseln inom utrymmet som upptas av dekorationsröret. Anslut flänsen F till luftutsläppet med hjälp av en slang L (Fig.7). Justera bredden på det övre dekorationsrörets stödbygel (Fig.8). Fäst det därefter på väggen, på så sätt att det ställs axialt till fläkten, med skruvarna A och genom att respektera avståndet som anges i Fig.8. Sätt i den övre dekorativa rökgången i den undre dekorativa rökgången och ställ dem båda ovanpå fläktkåpan (Fig.9). - Fäst underdelen i spiskåpan med de medlevererade skruvarna H (Fig.9B). Drag upp det övre dekorationsröret tills det når bygeln och fäst det med skruvarna B (Fig.8). För att modiera spiskåpan från insugande version till ltre- rande version ska du beställa kollter från din återförsäljare och följ sedan monteringsanvisningarna.

• Filtrerandeversion: Observera! - Beställ filtren med aktivt kol som tillbehör hos din återför- säljare för att omvandla kåpan från INSUGANDE version till FILTRERANDE. Vi tillhandahåller 3 olika satser, en med lådkolfilter (Fig.10B) och en med kolfilter som kan återställas (rengöras) (Fig.10C - Fig.10D). - Beroende på vilken modell ni har, ska de CIRKULÄRA fil- tren med aktivt kol monteras i sugenheten som sitter inuti köksfläkten och centreras i denna och vridas 90 grader fram till stoppläget (Fig.10B). Utför momentet i omvänd ordning vid byte av filter. - För regenerativt filter med aktivt kol som går att RENGÖRA (Fig.10C), ska monteringsanvisningarna KITET följas. - För regenererbara aktiva TVÄTTBARA RUNDA kolfilter (Fig. 10D), ta bort fiberduken och följ instruktionerna i avsnittet AN- VÄNDNING OCH UNDERHÅLL, "regenererbara aktiva kolfilter".

ANVÄNDNING OCH UNDERHÅLL

• Det rekommenderas att starta utrustningen innan någon typ av livsmedel tillagas. Vi rekommenderar att du låter ap- paraten gå i 15 minuter efter att matlagningen avslutats, så att matoset helt sugs ut. Kåpan ska underhållas regelbundet och på ett korrekt sätt för att fungera på bästa sätt. Detta gäller i synnerhet avfettningsfiltret och filtret med aktivt kol.

• Avfettningsfiltret har till uppgift att stoppa fettpartiklarna som finns i luften. Detta filter sätts igen efter en viss tid, bero- ende på hur mycket utrustningen används. - För att undvika risk för brand är det nödvändigt att tvätta av- fettningsfiltret för hand med flytande neutralt icke-polerande diskmedel eller i diskmaskin på låg temperatur och med kort program minst en gång varannan månad. - Efter några tvättar kan filtren ändra färg lite. Detta ger inte rätt till reklamation för eventuell ersättning av dem.

• Deaktivakolfiltrenanvänds för att rena luften som återcir-- 64 - kuleras till rummet och har som funktion att mildra de otrevliga lukter som genereras av matlagning. - Engångskolfiltren bör bytas ut minst var 4:e månad. Det aktiva kolets mättnad beror på hur mycket apparaten har använts, på typen av kök samt på hur ofta avfettningsfiltret rengörs. - De återanvändbara aktivt kolfiltrena bör diskas för hand med neutralt icke-polerande diskmedel, eller i diskmaskin med en högsta temperatur på 65° C (tvättprogrammet måste göras utan annan disk). Ta bort överflödigt vatten utan att skada filtret, ta bort plastdelarna och torka den lilla dynan i ugnen i minst 15 minuter vid en temperatur på max 100° C. För att behålla det återanvändbara aktiva kolfiltrets effektiva funktion ska denna handling upprepas varannan månad. Dessa måste bytas ut minst vart tredje år eller när den lilla dynan är skadad.

• Innandusättertillbaksavfettningsfiltrenochdeåter- användbara aktiva kolfiltren är det viktigt att dessa har torkat ordentligt.

• Rengörakåpanregelbundetbådepåinsidanochutsidan med en trasa fuktad med denaturerad sprit eller milt fly- tande rengöringsmedel som inte slipar.

• Belysningen är avsedd att endast vara tänd under tillag- ningen och inte för att lysa upp rummet i allmänhet under en längre tid. Om belysningen är tänd under en längre tid förkortas lampornas livslängd betydligt.

• Om apparaten är försedd med innerbelysning kan denna användas som allmän rumsbelysning under längre tid.

• Viktigt! Att ignorera anvisningarna om rengöring av kåpan samt om byte och rengöring av filtren medför brandrisk. Det rekommenderas därför att man följer dessa instruktioner.

• Bytahalogenlampor(Fig.11A): För att byta halogenlamporna B, bänd upp glaset C i spring- orna. Byt ut mot lampor av samma typ. OBS! Ta inte i lampan med bara händer.

• ByteavLED-lamporna(Fig.11B): Om din apparat är försedd med LED-lampor är det nödvändigt att kontakta en specialiserad tekniker när de behöver bytas ut..

• Manöverfunktioner(Fig.12): ANMÄRKNING: med detta kommando kan du även styra enheten med en fjärrkontroll, som kan begäras som tillbehör. Knapp A = Slår på/av huven. Apparaten slås på vid 1:a has- tighetsnivån. Knapp B = Sänker hastigheten på motorn. Display C = Anger den valda motorns hastighet och aktiverar timer/hastighet intensiv/signalering filter. Knapp D = Ökar motorns hastighet. Genom att trycka på knappen för den 4:e hastighetsnivån, införs den intensiva funktionen under 6 minuter, därefter återgår apparaten till sin driftshastighet vid tiden för aktive- ring. Under denna funktion blinkar nummer 4 på displayen. - För att aktivera funktionen innan de 6 minuterna , tryck på knappen B. Viktigt! Vissa modeller arbetar upp till den 3:e hastighetsni- vån, därför tillhandahålls inte den intensiva funktionen. Knapp E = Med varje hastighetsnivå inställd 1-2-3 (exklu- sive hast. Intensiv 4), genom att trycka på knappen aktiveras funktionen Timer. När funktionen Timer är aktiv på displayen, måste den inställda hastigheten blinka under aktiveringen av timern. Efter 15 minuter, vid slutet av räkningen, stängs huven av (motor och eventuellt tända lampor). Om den intensiva hastigheten är i funktion, kan Timern inte aktiveras. - Om man vill inaktivera funktionen innan de 15 minuterna , tryck på knappen E. Knapp F = Slår på/av lamporna.

• Mättningfilterantifett/kolaktiv: - Efter 30 driftstimmar när displayen C blinkar och alternerar driftshastigheten med bokstaven F (ex. 2 och F), vilket inne- bär att man måste rengöra antifett filtren. - Efter 120 driftstimmar när displayen C blinkar och alterne- rar driftshastigheten med bokstaven C/F (ex.2 och C/F), vilket innebär att man måste rengöra eller byta ut i kolfiltren. - När det rena filtret har återplacerats, måste man återställa det elektroniska minnet med huven påslagen, genom att trycka på knappen B i ungefär 3 sekunder. När tiden passerat visas bokstaven E på displayen (bekräf- telse på genomförd återställning), och huven stängs av.

• Mekaniskakommandon(Fig.13):symbologin är följande: A= knapp LJUS / ON-OFF B= knapp OFF / FÖRSTA HASTIGHETEN C= knapp ANDRA HASTIGHETEN D = knapp TREDJE HASTIGHETEN Om kåpan stängs av i första, andra eller tredje hastigheten, startar den, när den sätts på igen, om med samma hastighet som var inställd när den stängdes av.

Innan du kontaktar den tekniska kundtjänsten. Vid felfunktion på produkten rekommenderas att: - Kontrollera att stickkontakten är ordentligt isatt i uttaget. Om orsaken till felfunktion inte kan finnas. Stäng av utrust- ningen, mixtra inte med den och ring Kundtjänst. PRODUKTENS SERIENUMMER. Var finns den? Det är viktigt att du uppger produktens förkortning och serienummer (16 tecken som börjar med siffran 3) som anges på garantibeviset eller på märketiketten som sitter inuti utrustningen. På detta sätt kan onödiga resekostnader för teknikern und- vikas. TILLVERKAREN FRÅNSÄGER SIG ALLT ANSVAR FÖR EVEN- TUELLA SKADOR SOM ORSAKTS P.G.A. ATT OVANSTÅENDE INSTRUKTIONER INTE RESPEKTERATS.- 65 -- 66 -3LIK1969
