MANUALE UTENTE HDMC9800LB HOOVER

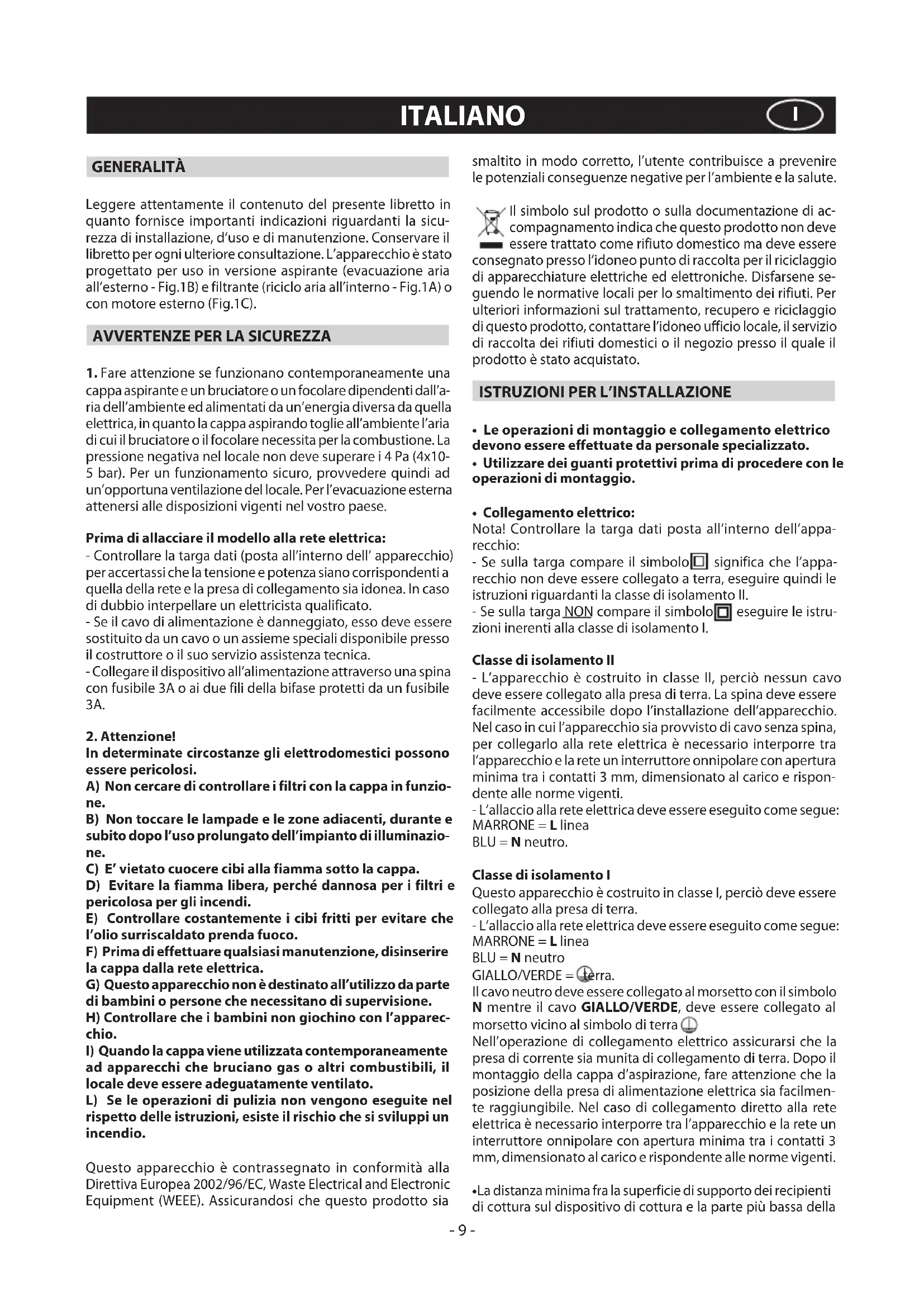

GENERALITÀ Leggere attentamente il contenuto del presente libretto in quanto fornisce importanti indicazioni riguardanti la sicu- rezza di installazione, d’uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione. L’apparecchio è stato progettato per uso in versione aspirante (evacuazione aria all’esterno - Fig.1B) e filtrante (riciclo aria all’interno - Fig.1A) o con motore esterno (Fig.1C).

AVVERTENZE PER LA SICUREZZA

1. Fare attenzione se funzionano contemporaneamente una

cappa aspirante e un bruciatore o un focolare dipendenti dall’a- ria dell’ambiente ed alimentati da un’energia diversa da quella elettrica, in quanto la cappa aspirando toglie all’ambiente l’aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10- 5 bar). Per un funzionamento sicuro, provvedere quindi ad un’opportuna ventilazione del locale. Per l’evacuazione esterna attenersi alle disposizioni vigenti nel vostro paese. Prima di allacciare il modello alla rete elettrica: - Controllare la targa dati (posta all’interno dell’ apparecchio) per accertassi che la tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sia idonea. In caso di dubbio interpellare un elettricista qualificato. - Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo o un assieme speciali disponibile presso il costruttore o il suo servizio assistenza tecnica. - Collegare il dispositivo all’alimentazione attraverso una spina con fusibile 3A o ai due fili della bifase protetti da un fusibile 3A.

In determinate circostanze gli elettrodomestici possono essere pericolosi. A) Non cercare di controllare i filtri con la cappa in funzio- ne. B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l’uso prolungato dell’impianto di illuminazio- ne. C) E’ vietato cuocere cibi alla fiamma sotto la cappa. D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi. E) Controllare costantemente i cibi fritti per evitare che l’olio surriscaldato prenda fuoco. F) Prima di effettuare qualsiasi manutenzione, disinserire la cappa dalla rete elettrica. G) Questo apparecchio non è destinato all’utilizzo da parte di bambini o persone che necessitano di supervisione. H) Controllare che i bambini non giochino con l’apparec- chio.

I) Quando la cappa viene utilizzata contemporaneamente

ad apparecchi che bruciano gas o altri combustibili, il locale deve essere adeguatamente ventilato. L) Se le operazioni di pulizia non vengono eseguite nel rispetto delle istruzioni, esiste il rischio che si sviluppi un incendio. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le potenziali conseguenze negative per l’ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di ac- compagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene se- guendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l’idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L’INSTALLAZIONE

• Leoperazionidimontaggioecollegamentoelettrico devono essere effettuate da personale specializzato.

• Utilizzaredeiguantiprotettiviprimadiprocedereconle operazioni di montaggio.

• Collegamentoelettrico: Nota! Controllare la targa dati posta all’interno dell’appa- recchio: - Se sulla targa compare il simbolo significa che l’appa- recchio non deve essere collegato a terra, eseguire quindi le istruzioni riguardanti la classe di isolamento II. - Se sulla targa NON compare il simbolo eseguire le istru- zioni inerenti alla classe di isolamento I. Classe di isolamento II - L’apparecchio è costruito in classe II, perciò nessun cavo deve essere collegato alla presa di terra. La spina deve essere facilmente accessibile dopo l’installazione dell’apparecchio. Nel caso in cui l’apparecchio sia provvisto di cavo senza spina, per collegarlo alla rete elettrica è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima tra i contatti 3 mm, dimensionato al carico e rispon- dente alle norme vigenti. - L’allaccio alla rete elettrica deve essere eseguito come segue: MARRONE = L linea BLU = N neutro. Classe di isolamento I Questo apparecchio è costruito in classe I, perciò deve essere collegato alla presa di terra. - L’allaccio alla rete elettrica deve essere eseguito come segue: MARRONE = L linea BLU = N neutro GIALLO/VERDE = terra. Il cavo neutro deve essere collegato al morsetto con il simbolo N mentre il cavo GIALLO/VERDE, deve essere collegato al morsetto vicino al simbolo di terra . Nell’operazione di collegamento elettrico assicurarsi che la presa di corrente sia munita di collegamento di terra. Dopo il montaggio della cappa d’aspirazione, fare attenzione che la posizione della presa di alimentazione elettrica sia facilmen- te raggiungibile. Nel caso di collegamento diretto alla rete elettrica è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.

• La distanza minima fra la superficie di supporto dei recipienti di cottura sul dispositivo di cottura e la parte più bassa della ITALIANO I- 10 - cappa da cucina deve essere di almeno 45 cm. Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all’esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un’energia diversa da quella elettrica. - Nel caso di montaggio dell’apparecchio in versione aspirante predisporre il foro di evacuazione aria.

• Si consiglia l’utilizzo di un tubo evacuazione aria con lo stesso diametro della flangia uscita aria. L’utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed aumentare la rumorosità. Attenzione!

• Prima di procedere con le operazioni di montaggio, per una più facile manovrabilità della cappa, eseguire le seguenti operazioni:

1. Togliere ltro antigrasso tirando la maniglia come indicato

2. Se il prodotto è fornito di ltri al carbone attivo (B-C),

rimuoverli come indicato in gura 2 - fase 2B o 2C

3. Sganciare il cupolino M come indicato in gura 2 - fase 4.

• Fissaggioaparete(Fig.3) Tracciare il lato inferiore della cappa sul muro gura 3 - fase 1 (tenendo conto della distanza minima dal piano di cottura). - Posizionare la dima di ssaggio sulla parete, facendo atten- zione che la linea coincida con quella tracciata nel paragrafo precedente. - Segnare ed eseguire i 4 fori di ssaggio gura 3 - fase 2 . - Fissare i 4 tasselli ad espansione e le 2 viti A-B senza avvitarle completamente gura 3 - fase 2 . - Posizionare l’apparecchio al muro e ssarlo denitivamente tirando le 2 viti B gura 3 - fase 3-4 . e le 2 viti di sicurezza B gura 3 - fase 5. - Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc). - Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui deve essere ssata la cappa.

• Fissaggioaparete(OPTIONAL)(Fig.4) Questo modello di cappa può avere come optional delle stae di livellamento da richiedere al Vs rivenditore. Tracciare il lato inferiore della cappa sul muro gura 3 - fase 1 (tenendo conto della distanza minima dal piano di cottura). - Posizionare la dima di ssaggio sulla parete, facendo atten- zione che la linea coincida con quella tracciata nel paragrafo precedente. - Segnare ed eseguire i 4 fori di ssaggio gura 3 - fase 2 . - Prendere le due stae di livellamento C e ssarle sul supporto cappa con le viti D come indicato in gura 4 - fase 1, fare attenzione che le 2 viti di livellamento D non siano serrate. - Prendere l’apparecchio e appenderlo sulle due viti B gura

- Allineare l’apparecchio in posizione orizzontale agendo sulle due viti di livellamento D gura 4 - fase 3. - A regolazione avvenuta serrare le 2 viti B figura 4 - fase 4 e fissare definitivamente la cappa al muro con le due viti di sicurezza B figura 4 - fase 5. - Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc). Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui deve essere ssata la cappa. - Versione ltrante - Sganciare il cupolino M e togliere la griglia E (Fig. 5). - Far passare il cavo di alimentazione sull’asola del cupolino M indicata in Fig.6. - Prendere il passacavo H e posizionarlo tra il cavo di alimen- tazione e l’asola. - Riposizionare il cupolino M e la griglia E facendo attenzione che si agganci perfettamente ai perni di ssaggio G (Fig.6). - I filtri devono essere applicati al gruppo aspirante posto all’interno della cappa centrandoli ad esso e ruotandoli di 90 gradi fino allo scatto d’arresto (Fig.10B).

• Optional Questo modello di cappa può avere come optional dei camini decorativi da richiedere al Vs rivenditore. Prima di installare i camini decorativi bisogna rimuovere il cupolino e svitare le 4 viti B che bloccano i perni di ssaggio G come indicato in Fig.7.

• Installazionepermodelliconcaminidecorativi-Versione aspirante Predisporre l’alimentazione elettrica entro l’ingombro del camino decorativo. Collegare, mediante un tubo essibile L, la angia F al foro evacuazione aria (Fig.7). Regolare la larghezza della staa di supporto del camino de- corativo superiore (Fig.8). Successivamente ssarla alla parete in modo che sia in asse con la vostra cappa tramite le viti A e rispettando la distanza indicata in (Fig. 8). Inlare il camino decorativo superiore all’interno del camino decorativo inferiore ed appoggiarli sopra la cappa (Fig.9). - Fissare il camino decorativo inferiore alla cappa utilizzando le viti H in dotazione (Fig.9B). Slare il camino decorativo superiore no alla staa e ssarlo tramite le viti B (Fig.8). Per trasformare la cappa da versione aspirante a versione ltrante, richiedere al vostro rivenditore i ltri al carbone attivo e seguire le istruzioni di montaggio.

• Versionefiltrante: Attenzione! - Per trasformare la cappa da versione ASPIRANTE a versione FILTRANTE i filtri al carbone devono essere ordinati presso il vostro rivenditore come accessorio. Abbiamo disponibili TRE tipi diversi di Kit, uno con filtri al carbone attivo non rigenerabili (Fig.10B) e l’altro con i filtri al carbone attivo rigenerabili (lavabili) (Fig.10C - Fig.10D). - In base al modello che si possiede, i filtri al carbone attivo CIRCOLARI, devono essere applicati al gruppo aspirante posto all’interno della cappa centrandoli ad esso e ruotandoli di 90 gradi fino allo scatto d’arresto (Fig.10B), per la sostituzione effettuare l’operazione inversa. - Per i filtri al carbone attivo rigenerabili LAVABILI (Fig.10C), seguire le istruzioni di montaggio contenute nel KIT. - Per i filtri al carbone attivo rigenerabili LAVABILI CIRCOLARI (Fig.10D), togliere il materazzino e seguire le istruzioni indicate nel paragrafo USO E MANUTENZIONE, "filtri al carbone attivo rigenerabili"

• Si raccomanda di mettere in funzione l’apparecchio prima di procedere alla cottura di un qualsiasi alimento. Si rac- comanda di lasciar funzionare l’apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un’evacuazione completa dell’aria viziata. Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al filtro antigrasso e al- 11 - filtro al carbone attivo.

• Ilfiltroantigrasso ha il compito di trattenere le particelle grasse in sospensione nell’aria, pertanto è soggetto ad intasarsi in tempi variabili relativamente all’uso dell’apparecchio. - Per prevenire il pericolo di eventuali incendi, al massimo ogni 2 mesi, è necessario lavare i filtri antigrasso a mano, utilizzando detersivi liquidi neutri non abrasivi, oppure in lavastoviglie a basse temperature e con cicli brevi. - Dopo alcuni lavaggi, si possono verificare delle alterazioni del colore. Questo fatto non dà diritto a reclamo per l’eventuale loro sostituzione.

• Ifiltrialcarboneattivo servono per depurare l’aria che viene rimessa nell’ambiente ed ha la funzione di attenuare gli odori sgradevoli generati dalla cottura. - I filtri al carbone attivo non rigenerabili devono essere sosti- tuiti ogni 4 mesi al massimo. La saturazione del carbone attivo dipende dall’uso più o meno prolungato dell’apparecchio, dal tipo di cucina e dalla regolarità con cui viene effettuata la pulizia del filtro antigrasso. - I filtri al carbone attivo rigenerabili devono essere lavati a mano, con detergenti neutri non abrasivi, o in lavastoviglie con una temperatura massima di 65°C (il ciclo di lavaggio deve essere completo senza stoviglie). Togliere l’acqua in eccesso senza rovinare il filtro, rimuovere le parti in plastica, e far asciugare il materassino in forno per almeno 15 minuti circa ad una temperatura di 100°C massimo. Per mantenere efficiente la funzione del filtro al carbone rigenerabile questa operazione deve essere ripetuta ogni 2 mesi. Questi devono essere sostituiti al massimo ogni 3 anni oppure quando il materassino risulta danneggiato.

• Primadirimontareifiltriantigrassoeifiltrialcarbone attivo rigenerabili è importante che questi siano asciugati bene.

• Pulirefrequentementelacappa,siainternamenteche esternamente, usando un panno inumidito con alcool denaturato o detersivi liquidi neutri non abrasivi.

• L’ impianto di illuminazione è progettato per l’uso durante la cottura e non per l’uso prolungato di illuminazione generale dell’ambiente. L’uso prolungato dell’illuminazione diminuisce notevolmente la durata media delle lampade.

• Se l’apparecchio è dotato della luce ambiente questa può essere utilizzata per l’uso prolungato di illuminazione generale dell’ambiente.

• Attenzione: l’inosservanza delle avvertenze di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

• Sostituzionedellelampadealogene(Fig.11A): Per sostituire le lampade alogene B togliere il vetrino C facendo leva sulle apposite fessure. Sostituire con lampade dello stesso tipo. Attenzione: non toccare la lampadina a mani nude.

• SostituzionedellelampadeLED(Fig.11B): Se la versione dell’apparecchio è con lampade LED per la so- stituzione è necessario l’intervento di un tecnico specializzato.

• Comandi(Fig.12): NOTA: con questo comando è possibile controllare l’apparec- chio anche con un telecomando da richiedere come accessorio. Tasto A = Accende/spegne la cappa. L’apparecchio si accende alla 1° velocità. Tasto B = Diminuisce la velocità del motore. Display C = Indica la velocità del motore selezionata e l’at- tivazione del timer/velocità intensiva/segnalazione dei filtri. Tasto D = Aumenta la velocità del motore. Premendo il tasto dalla 4° velocità si inserisce la funzione intensiva per 6 min, poi l’apparecchio ritorna a funzionare alla velocità di esercizio al momento dell’attivazione. Durante questa funzione sul display lampeggia il numero 4. - Se si vuole disattivare la funzione prima dei 6 minuti premere il tasto B. Attenzione! Alcuni modelli lavorano fino alla 3° vel., per cui la funzione intensiva non è prevista. Tasto E = Con qualsiasi velocità inserita1-2-3 velocità (esclusa la vel. Intensiva 4) premendo il tasto si attiva la funzione Timer. Quando la funzione Timer è attiva sul display deve lampeggiare la velocità impostata nel momentoi dell'attivazione del timer. Dopo 15 min al termine del conteggio la cappa si spegne (motore ed eventuali luci accese). Se è in funzione la velocità intensiva il Timer non si può attivare. - Se si vuole disattivare la funzione prima dei 15 minuti premere il tasto E. Tasto F = Accende/spegne le luci.

• Saturazionefiltriantigrasso/carboneattivo: - Dopo 30 h di funzionamento quando il display C lampeggia alternando la velocità d’esercizio con la lettera F (es. 2 e F), ciò significa che si devono lavare i filtri antigrasso. - Dopo 120 h di funzionamento quando il display C lampeggia alternando la velocità d’esercizio con la lettera C/F (es.2 e C/F), ciò significa che si devono lavare o sostituire i filtri carbone. - Una volta ricollocato il filtro pulito bisogna resettare la memoria elettronica a cappa accesa, premendo il tasto B per circa 3 sec. Passato questo tempo sul display compare la lettera E (con- ferma reset effettuato) e si spegne la cappa.

• Comandimeccanici(Fig.13): la simbologia è di seguito riportata: A= tasto LUCE / ON-OFF B= tasto OFF / PRIMA VELOCITA’ C= tasto SECONDA VELOCITA’ D = tasto TERZA VELOCITA’. Se la cappa viene spenta in prima,seconda o terza velocità, nel momento in cui viene riaccesa, questa riparte con la stessa velocità di esercizio impostata al momento dello spegnimento. SI DECLINA OGNI RESPONSABILITA’ PER EVENTUALI DANNI

SERVIZIO ASSISTENZA CLIENTI

Prima di chiamare il servizio di Assistenza Tecnica In caso di mancato funzionamento del piano vi consigliamo di: — verificare il buon inserimento della spina nella presa di corrente; — verificare che l’afflusso di gas sia regolare. Nel caso non si individui la causa di mal funzionamento: spegnere l’apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecnica. MATRICOLA DEL PRODOTTO. Dove si trova? È importante che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola. In questo modo Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.- 13 - ALLGEMEINES Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthält. Die Anleitung für eventuelle zukünftige Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch in Aspirationsversion (Luftausscheidung nach außen - Abb.1B), Fitrationsversion (innerer Luftumlauf - Abb.1A) oder mit äuße- rem Motor (Abb.1C) entworfen. SICHERHEITSHINWEISE
