KÄYTTÖOHJE WX160.3 WORX

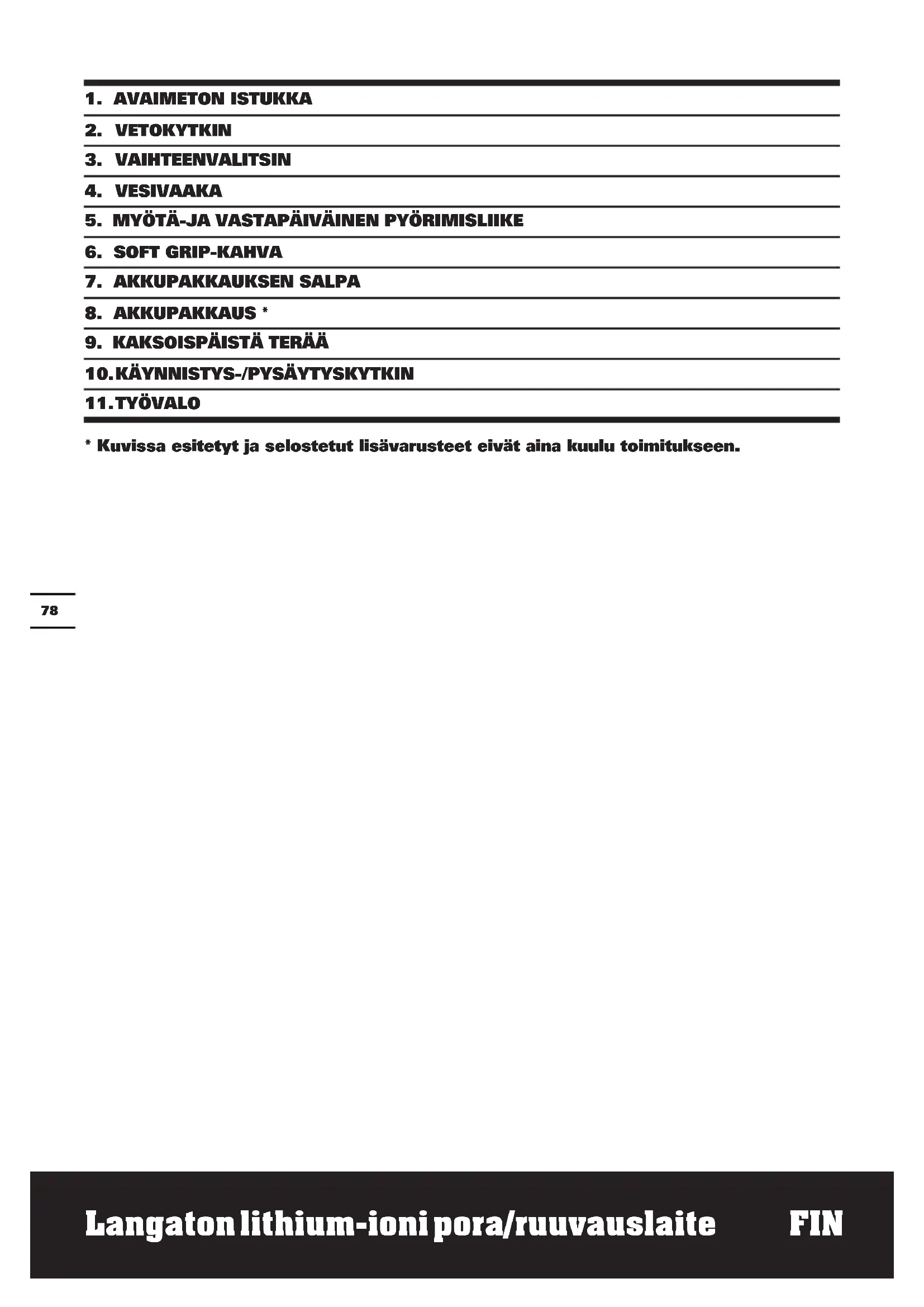

1. AVAIMETON ISTUKKA
2. VETOKYTKIN
3. VAIHTEENVALITSIN
4. VESIVAAKA
5. MYÖTÜA-JA VASTAPÄIVÄINEN PYÖRIMISLIIKE
6. SOFT GRIP-KAHVA
7. AKKUPAKKAUKSEN SALPA
8. AKKUPAKKAUS *

9. KAKSOISPÄISTÄ TERÄÄ
   10.KÄYNNISTYS-/PYSÄYTYSKYTKIN
   11.TYÖVALO

10. Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen.

TEKNISET TIEDOT

Tyyppi wX160 wX160.1 wX160.2 wX160.3 wX160.4 wX163 wX163.1 wX163.2 wX163.3 (1-koneen määritykset, esimerkki Langatonpora)

Malli nro:		wX160 wX160.1 wX160.2 wX160.3 wX160.4	wX163 wX163.1 wX163.2 wX163.3
Nimellisjännite 14.4V 18V		---	---
Nimellisnopeus kuormittamattomana		0-350/0-1200/min
Kuormittamaton iskutaajuus 23+1
Suurin väantömomentti 30N.m 35N.m
Istukan koko 10mm
Suurin poraussyvyys	Teräkseen	10mm
	Puuhun 28	mm 30mm
Koneen paino 1.6kg 1.7kg

MELUPÄASTÖT

A-painotettu änenpaine	LpA: 77dB(A)
A-painotettu äniteho	LwA: 88dB(A)
KPA & KWA	3.0dB(A)
Käytä kuulonsuojaimia, kun änenpaine on yli	80dB(A)

TÄRINÄTASOT

EN 60745: n mukaiset kokonaistärinärvot:
Metallin poraus	Tärinäpäästö ah=1.91m/s2
	Epävarmuus K = 1.5m/s2
Ruuvit	Tärinäpäästö ah=1.16m/s2
	Epävarmuus K = 1.5m/s2

VAROITUS: Tyokalun kayton todelliset tärinärvot saattavat poiketa annetuista arvoista riippuen tyokalun kayttotavoista seuraavien maäritelmien muiden kayttotapojen

perusteella:

Kuinka tyokalua kaytetaan ja mita materiaaleja lahataan tai porataan.

Onko tyokalu hyvässä kunnossa ja hyvin houlettu.

Käytetäänkö työkalussa oikeita lisāvarustetia ja ovatko ne teräviä ja hyväkunteoisia.

Kahvojen otteen pitävyys,Jos tyokalussa kaytetaan tärinaa estvià lisavarusteita. Kaytetaänkö tyokalua asianmukaisesti ja naïta ohjeita noudattaen.

Tämä työkalu saattaa aiheuttaa käsien/käsivarsien tärinäsndrooman, jos laitetta ei käytetä oikein.

VAROITUS: Altistustason arvioinnissa tulee tarkkuuden vuoksi ottaa huomioon todelliset käytöolosuhteet, mukan lukien aika, kun työkalu on kytketty pois pälta ja kun se käy joutokäynnillä. Tämä saattaa vähentä koko työajan yhteinlaskettua altistusaikaa huomattavasti.

Tärinalle altistumisriskin vahentäminen.

Käytä AINA teräviä talttoja, poria ja teria.

Huolla tata tyokalua ohjeiden mukaisesti ja pidä tyokalu hyvin voideltuna (soveltuvissa kohdissa).

Jos tyokalua kaytetaan saannollisesti, hanki tarinaa estavat lisavarusteet.

Välta työkalun käytämista 10 °C lampötiloissa tai sitä viileammässa.

Suunnitte lyot siten, etta paljon tärinä aiheuttavien toiden suorittaminen jakautuu usealle paivalle.

VARUSTEET

Malli nro: wX160 wX16	0.1 wX160.2	wX160.3	wX160.4
1,3 Ah Li-Ion-akkuyksikkö	1 (WA3515)	2 (WA3515)	1 (WA3515)	2 (WA3515)	2 (WA3515)
Laturi	1 (WA3730)	1 (WA3730)	1 (WA3839)	1 (WA3839)	1 (WA3730)
Kaksoispäistä terää	1	1	1	1	1
158 Varusteet	/	/	/	/	1

Malli nro:	wX163	wX163.1	wX163.2	wX163.3
1,3 Ah Li-Ion-akkuyksikkö	1 (WA3512)	2 (WA3512)	1 (WA3512)	2 (WA3512)
Laturi	1 (WA3731)	1 (WA3731)	1 (WA3839)	1 (WA3839)
Kaksoispäistä terää	1	1	1	1
158 Varusteet	/	/	/	/

Suosittelemme ostamaan kaikki tarvikkeet samasta liikkeestä, josta hankit koneen.
Käytä hyvalaatuisia merkkitarvikkeita. Valitse karkeus käsillä olevan työn mukaan. Katso tarkemmat tiedot kyseisen tarvikdeen pakkauksesta. Saat apua ja nuvoja myös myymälän henkilökunnalta.

LISÄÄ AKKUPORAKONEEN KÄYTTÖTURVATIETOJA

1. Poista akku porakoneesta ennen saatjentekoa.
2. Älä jätä laitetta sateeseen tai veteen.
3. Älä säilytä alkupakkausta yli 40^ lampötiloissa.
4. Lataa aina akkupakkaus lamptila-alueella 0^ - 30^ . Paras lataus lamptola on 18^-24^
5. Käytä ainoastaan mukana toimitettua laturia ja alkupakkausta.
6. Alä päästa akkupakkauksen liittimiä oikosulkuun (ruuvit ja naulat).
7. Alä tuhoa akkupakkausta polttamalla, se voi rajähtä.
8. Alà lataa viallsta akkupakkausta.
9. Vaihda laturin vioittunut virtajohto uuteen.
10. Irota aina laturin virtajohto pistorasiasta ennen liittämista akkupakkaukseen tai irrottamista siitta.
11. Akkupakkaus ja laturi kuumenevat lataamisen aikana, joka on normalaia.
12. Kun laite ei ole käytössä, irrota ladattu alkupakkaus laturista.
13. Irrota aina akkupakkaus laturista valittomasti latauksen paatytytja.
14. Pora ja akkupakkaus kuumenevat kaytettäessä, mika on normalaia.
15. Alä havitta akkuja polttamalla tai kotitalousjätteen joukossa. Vie loppuun käytetyt akut paikalliseen ongelmajätteiden keräyspisteeseen.
16. Tarkasta aina seinista, lattioista ja katoista mahdolliset piiloon asennetut virtajohdot ja putket.
17. Käytä sahkötyokalun mukana toimitettuja lisakahvoja. Hallinnan menettäminen saattaa johtaa loukkaantumisiin.
18. Varusteet ja metalliosat voivat tulla hyvin kuumaksi.
19. Tartu sahkötyökaluun ainoastaan eristetyista pinnoista, tehdessäti työta, jossa vaihtotyökalu saattaisi osua piilossa olevaan sahköjohtoon tai sahkötyokalun omaan sahköjohtoon. Kosketus jannitteiseen johtoon voi saattaa sahkötyokalun metalliosat jannitteisiksi ja johtaa sahköiskuun.

VAROITUS: Jos pienikin määrä akkunestettä sattuu vuotamaan akkupakkauksesta ärimmäisissä lampötiloissa tai raskaan kayton jälleen, pese se valittomästi poisi iholta ja käsistä puhtaalla vedellä.

Silmakosketuksen sattuessa huuhtele huolellisesti puhtaalla vedellä ja hanki laakärin apua valittomästi.

AKUN TURVAOHJEET

1. Alä pura, avaa tai revi toissijaisia nappikennoparistoja tai akkua.
2. Alä altista nappikennoparistoja tai akkua kuumudelle tai tulelle. Alä sailytä niitta suorassa auringonvalossa.
3. Alä oikosulje nappikennoparistoa tai akkua. Alä sailyta nappikennoparistoja tai akkua sattumanvaraisesti lautikossa tai kaapissa, jossa ne voivat joutua oikosulkuun toistensa kanssa tai lyhytsulkuun muiden metalliesineiden kanssa.
4. Älä poista nappikennoparistoa tai akkua alkuperäisesta kayttokotelostaan.
5. Alä kohdista nappikennoparistoihin tai akkuun mekaanisia iskuja.
6. Jos nappikennoparisto vuotaa, alä paësta nestetta kosketuksiin ihon tai silmien kanssa. Jos nain kay, huuhtele kosketusalue runsaalla vedellä ja hakeudu laakärin hoitoon.
7. Alä kayta mitään muuta kuin laitteen toimitukseen kuuluvaa laturia.
8. Huomioi nappikennopariston, akun ja laitteen plus (+) - ja (-) -merkinnat ja aseta paristot ja akku niiden mukaisesti.
9. Alä käytä mitään paristoja tai akkua, jota ei ole suunnitelu käytettaväksi tassä laitteessa.
10. Älä sekoita eri valmistajan, kapasiteetin, koon tai tyypin nappikennoparistoja tassä laitteessa.
11. Pida nappikennoparistot ja akku lasten ulottumattomissa.
12. Jos nappikennoparisto tulee niellyksi, hakeudu valittomasti laakarin vastaanotolle.
13. Osta aina laitteelle oikean typipiset

nappikennoparistot tai akku.

1. Pidä nappikennoparistot ja akku puhtaina ja kuivina.
2. Pyyhi nappikennoparistojen tai akun paatteet puhtaalla, kuivalla liinalla, jos ne ovat likaantuneet.
3. Toissijaiset nappikennoparistot ja akku on ladattava ennen kayttöa. Kaytä aina oikeaa laturia ja katso oikeat latausohjeet valmistajan ohjeista tai laitteen kayttöoppaasta.
4. Alä jata akkua ladattavaksi pitkään, jos sitä ei käyteta.
5. Pitkān varastointiajan jälkeen voi olla välttämätontä ladata ja purkaa nappikennoparistot tai akku useita kertoja maksimaalisen suorituskyvyn saavuttamiseksi.
6. Toissijaiset nappikennoparistot ja akku antavat parhaan tehon, kun niitta kaytetaa nonmaalissa huonelampotilassa (20^ ± 5^) .
7. Säilytä tuotteen alkuperäiset asiakirjat tulevaa käyttoa varten.
8. Käytä nappikennoparistoja tai akkua vain sovellukssessa, johon ne on tarkoitettu.
9. Jos mahdollista, poista akku laitteesta, kun laitetta ei kayteta.
10. Havita kaytetyt nappikennoparistot ja akku oikein.

SYMBOLIT

Käytäjan taytyy lukea ohjekirja loukkaantumisvaaran vahentämiseksi

Varoitus

Käytä kuulosuojaimia

Käytä suojalaseja

Käytä polysuojainta

Käytö vain sisatiloissa

Alä jata laitetta sateeseen tai veteen

Ei avotulee

Alä havita akkuja itse. Vie loppuun kaytetyt akut paikalliseen ongelmajatteiden keräyspisteseen

KÄYTTÖOHJEET

HUOMAUTUS: Ennen tyokalun kayttoa, lue ohjekirja huolellisesti.

MÄRÄYKSENMUKAINEN KÄYTTO

Sahkötyökalu on tarkoitetu ruuvinvaantöön ja poraamiseen puuhun, metallin, ja muoviin.

ENNEN KÄYTTOÖN OTTOA A) AKUN LATAAMINEN

Toimitukseen kuuluva akkulaturi on laitteen Lithium-loni-akun mukainen. Alä käytä muuta akkulaturia.

Lithium-loni-akku on suojattu
liikapurkautumista vastaan. Kun akku on tyhja, laite kytketyy pois paalta sulojaavan virtapiirin asiosta: Teran pidike ei enaa pyori. Lampimassy ymparistossa tai raskaan kayton jälkeen akkupakkauksesta voi tulla liian kuuma lataamiseen. Anna akun jahtya aikansa ennen uudelleenlatausta. Kun akku on latautunut ensimmästakertaa pitkan varastoinnin jälkeen, useiden latausten ja purkausjakson jälkeen akku ottaa kuitenkin vastaan 100% :n latauksen.

B) AKKUPAKKAUKSEN POISTO TAI ASENNUS (Katso Kuva A)

Paina akkuyksikon salpaa ja poista
akkuyksikkö porasta. Uudelleenlataamisen
jälkeen liu'uta akkuyksikkö poran
akkuporttiin. Yksinkertainen tyonto ja kevyt
painaminen riittäa.

KÄYTTOOHJEET

1. ON/OFF-KYTKIN (Katso Kuva B)

Käynnistäpora painamalla ja pysäytä
vapauttamalla. Virtakytkimeen on asennettu
jarrutoiminto joka pysäyttaä istukan
valittomästi kun kytkin vapautetaan nopeasti.
Se on myos saadettäva nopeuskytkin,
joka antaa suuremman nopeuden
ja väantömomentin suuremmalla
liipaisinpainella. Noeputta saadetään
kytkinliipaisinta painamalla.

VAROITUS: Älä käytä pitkä aikoja alhaisella nopeudella, koska laitteen sisäosat kuumenevat liikaa.

2. PAINIKELUKKO

Suuntavalitsin voidaan lukita estamaa n Iaitteen kaynnistyminen vahingossa. Lukitsekoneisto siirtamalla suuntavalitsin keskelle.

3. SUUNNAN VAIHTO (Katso Kuva C1, C2)

Käytä poraukseen ja ruuvien
kiinnitykseen "△" -merkittyä normaalia
pyörimissuuntaa (kaannä vipu vasemmalle).
Käytä painvastaista "Merkittyä
pyörimissuuntaa vain ruuvien tai juuttuneen
poranterän irrotukseen.

VAROITUS: Älä koskaan yritä muuttaa pyörimissuuntaa istukan pyöriessä; odota kunnes istukka on tãysin pysähtynyt!

4. KAKSINOPEUKKSINEN HAMMASPYÖRÄVAIHDE (Katso Kuva D)

Porassa on kaksinopeuksinen
hammaspyörävaihde joka on suunniteltu
poraamaan matalalla (merkki 1) tai korkealla
(merkki 2) pyörmisnopeudella. Poran
yläosassa olevalla liukukytkimellä voidaan
valita matala tai korkea nopeus. Käytettäessä
poraa hitaan nopeuden alueella, nopeus
hidastuu jaORA tuottaa enemmän tehoa
ja väantöa. Käytettäessä poraa suuren
nopeuden alueella, nopeus kiihtyy ja para
tuottaa vahemman tehoa ja väantöa.

Vaihde I

Alhainen nopeusalue: ruuvaamiseen tai työskentelyyn suurella poraushalkaisijalla. Vaihde II

Korkea nopeusalue: työskentelyyn pienellä
poraushalkaisijalla.

VAROITUS: Varmistu
hammaspyörävahingon
vältämiseksi että istukka pysähtyy
kokonaan ennen pyörimissuunnan tai
vaihteen vaihtamista.

5. ISTUKAN SÄÄTÖ (Katso Kuva E)

Istukan saatö on helppoa porassa, koska se on varustetty karanlukituktuksella. Avaa istukan kynnet kiertamalla istukan etuosaa vastapäivän (katsottuna poraa kohden edestä pain). Työnnä porantera istukan

kynsien valiin, keskittaen teran istukan kynsien keskelle. Kiinnitera lopuksi pyorittamalla istukan etuosa myotapaivaaan.

6. VÄNTÖMOMENTIN SÄÄTO (Katso Kuva F)

(Ruuvinvaantövoima)

Väantömomentia säädetaan käantämälla momentinsaatorengasta. Väantömomenti on suurempi kun momentinsaatorengas on asetetu suuremmalle asetuksete. Väantömomenti on pienempi kun momentinsaatorengas on asetetu pienemmalle asetuksete.

Tee seuraavat asetukset:

	1 - 4 pienten ruuvien pyörittämiseen
	5 - 9ruuvien poraamiseen pehmeään materiaaliin
	10 - 14ruuvien poraamiseen kovaan materiaaliin
	15 - 19ruuvien poraamiseen kovapuuhun
	20 - 23suurten ruuvien pyörittämiseen
84	raskaaseen poraamiseen

7. AUTOMAATTINEN KARANLUKITUS (Katso Kuva G)

Automaattisen karanlukituksen avulla poraa
voidaan kayttä ravallisena ruuvitaltana.
Voit jatkaa ruuvin kiristämista hyvin tiukaksi,
loysatä ennestaan erittain tiukan ruuvin tai
jatkaa tyoskentelyä akkuvoiman loputtua.
Kasin ruuvausta varten istukka on lukittuna
tyokalun ollessa kytkettna pois paälta.

8. TYÖVALO

Työvalon ansiosta nakymä työskentelykohta pysyy hyvin nakyvissa huonosti valaistussa ympäristössa. Valo sytytetaän painamalla Käynnistys-/Pysäytyskytkintä. Kun vapautat Käynnistys-/Pysäytyskytkimen, valosammuu.

9. TASOPORAUS (Katso Kuva H)

Tasoilmaisin on moottorisuojuksessa poranylaosassa. Sen avulla voidaan varmistua porauksen tapahtuvan vaakatasossa.

Tasoilmaisin on upotettu moottorikoteloon ruuvinvaantimen takana. Sitā voidaan käyttaa poraustason pitamiseksi samana pystyporauksen aikana.

10. PORAUS

Porattaessa tasaista pintaa, merkitse pistepuikolla haluttu reiän kohta. Se estaa poranteräa lipsumasta pois keskityskohdasta porauksen alussa. Pitele tyokalua tiukasti ja aseta terän kärki porauskohtaan. Kaynnistä tyokalu painamalla liipaisinkytkintä. Paina poranteräa tyostokohdetta vastaan poran uppoamseen riittavälla voimalla. Alä kaytä voimaa sivuttaissuunnassa tai pakota teräa suurentamaan reikäa.

Käytä vain volframikarbidista valmistetuja poranteriä betonin ja tiilien poraukseen. Käytä vain hyväkuntoisia HSS-poranteriä metallin poraukseen. Käytä aina magneettista poranteräpidikettä lyhyiden ruuvitaltapäiden kanssa. Ruuvattaessa kostuta ruuvinkierteet vähäisellä märällä nestetty porautumisen helpottamiseksi.

11. LOPPUUN KULUNEEN AKKUPAKKAUKSEN HAVITTÄMINEN

Luonnonvarojen suojelemiseksi kerrata tai havita akkupakkaus oikealla tavalla. Akkupakkaus

sisältaa Lithium-paristo. Pyydä paikallsilta
jatehuoltoviranomaisila tietoja kaytettavissä
olevista mahdollisuksista kierrattä tai
havittä tällaisia akkuja. Pura alkupakkaus
täysin kayttamalla sen varaus tyhjäksi
porassa, poista sitten alkupakkaus poran
koteloinista ja suojaa alkupakkauksen
liittimet tekevalla teipillä oikosulkjen ja
tahattomien sahköiskujen estämiseksi.
Alä yritä avata tai irrottaa mitään
akkupakkauksen osia.

12. YLIKUORMITUSSUOJAUS

Ylikuormitetti moottori pysahtyy. Vahennä laitteen kuormitusta valittomästi ja anna jäahtyänoin 30 sekuntia suurimmalla lastittomalla nopeudella.

13. LäMPöTILARIIIPPUVA yLIKUORMITUSSUOjA

Asialisessa käytössä ei sahkötyokalua voida ylikuormittaa. Lian suurella kuormalla tai, jos akun salittu lampöila 75^ ylitetaän kytkee sahkötyokalun elektroniikka irti, kunnes tyokalu taas on saavuttanut optimaalisen käyttolampötilan.

14. SyVäPURKAUSSUOjA

Li-loni-akku on suojattu syväpurkausta vastaan " Discharging Protection System" avulla. Akun tyhjetessä suojakytkent pysayttä sähkötyökalun: Vaihtotyökalu ei enää liiku.

VIANETSINTÄ

1. MIKSI PORA EI TOIMI KUN LIIPAISINTA PAINETAAN?

Tarkista liipaisimen ylapuolella olevasuuntavalitsin. Se on saatetu asettaakeskiasentoon (lukittu). Siirra kytkin jommalle kummalle puolle ja cokeileporausta painamalla liipaisinta.

2. MIKSI PORA PySahTyy ENNEN KUIN RUUVI ON KANTAA MyöTEN SISäLLä?

Tarkista istukan ja poran rungon valissä olevasta momentinsätorenkaasta vaantomomenttisaato. Asennossa 1 on alhaisin vaantomomentti, asennossa 23 on korkein vaantomomenttietuset ruuvausta varten. Asono 24 on porausta varten. Kännä momentinsätorengasta suurempaan asentoon parhaiden tulosten saavuttamiseksi.

3. SylTä AKKUPAKKAUSTEN ERILAIIN TOIMINTA-AIKOIhIN

Edellä selostetut latausaikaongelmat sekä
akkupakkauksen pitäminen käyttemattä
ja varastossa pitkä aikoja lyhentäa
akkupakkauksen toiminta-iaikaa. Se voi
korjautua usean lataus- ja purkausjakson
jälkeen lataamalla akkupakkausta
ja käyttemällä sillä konetta. Raskaat
työolosuheet kuten suurten ruuvien ruuvaus
kovaan puuhun kuluttaa akkupakkauksen

energiaa nopeammin kuin kevyemmät työolosuheet. Alä lataa akkupakkausta alle 0^ ja yli 45^ lampötiloissa, koska se heikentä tehoa.

HUOLTO

Kone ei vaadi voitelua eikä huoltoa.
Koneen sisällä ei ole käytäjan huollettavia osia. Älä käytä vetta tai kemiallisia puhdistusaineita koneen puhdistukseen. Pyyhi puhtaaksi kuivalla liinalla. Säilytä kone kuivassa paikassa. Pidä moottorin tuuletsaukot puhtaana. Pidä kytkimet ja säätimet polytöminä. Tuuletsaukoista nakyväkipinointi on normala eikä vahingoita konetta.

YMPÄRISTÖN SUOJELU

Romutetuja sähkölaitteita ei saa heittä pois talousjätteen mukana. Toimita ne kierratyspisteeseen.

Lisātietoja kierrätyksesta saa paikallsilta viranomaisilta tai jalleenmyyjälta.

VAATIMUSTENMUKAISUUSVAKUUTUS

Me,

POSITEC Germany GmbH

Vakuutamme taten, etta tuote

Selostus WORX Langaton Lithium-Ioni
pora/ruuvauslaite

määritykset, esimerkki Langatonpora )

Toimi Pora

Täytäa seuraavien direktiivien märäykset:

Konedirektiivi 2006/42/EC

Direktiivi sähkömagneettisesta

yhdenmukaisuudesta 2004/108/EC

RoHS direktivi 2011/65/EU

Yhdenmukaiset standardit

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Henkilo valtuutetu käntämän teknisen tiedoston,

Nimi Russell Nicholson

Osoite Positec Power Tools (Europe)

POSITEC Laatupaallikkö

1. NØKKELLøS CHUCK

2. VARIABLE CLUTCH

3. GIRKONTROLL

4. LIBELLVATERPASS

5. ROTASJON I BEGGE RETNINGER

6. MYKT GRIPEHÄNDTAK

7. LÅS FOR BATTERIPAKKE

8. BATTERIPAKKE *

9. DOBBELENDEDE BITER

10. AV/PÅ-BRYTEREN

11. SIKTELYS

*Illustriert aller beskrevet tilbehör inngår delvis/DDke i leveransen.

TEKNISKE DATA

Type wX160 wX160.1 wX160.2 wX160.3 wX160.4 wX163 wX163.1 wX163.2 wX163.3 (1-betegner maskin, anger Batteridrill)

Modellnr.		wX160 wX160.1 wX160.2 wX160.3 wX160.4	wX163 wX163.1 wX163.2 wX163.3
Merkespenning 14.4V 18V		---	---
Nominell tomgangshastighet 0-350/0-1200/min
Momentinnstilling 23+1
Maks moment 30N.m 35N.m
Chuck-kapasitet 10mm
Maks drill-kapasitet i	Stål 10mm
	Tre 28mm 30mm
Maskinvekt		1.6kg	1.7kg

STOYINFORMASJON

Belastning lydtrykk	LpA: 77dB(A)
Belastning lydeffekt	LwA: 88dB(A)
KPA & KWA	3.0dB(A)
Bruk hørselsvernær lydtrykke er over	80dB(A)

VIBRASJONSINFORMASJON
