BRUGSANVISNING WX160.3 WORX

*Illustreret aller beskrevet tilbehör er kun delvis indeholdt i leverancen.

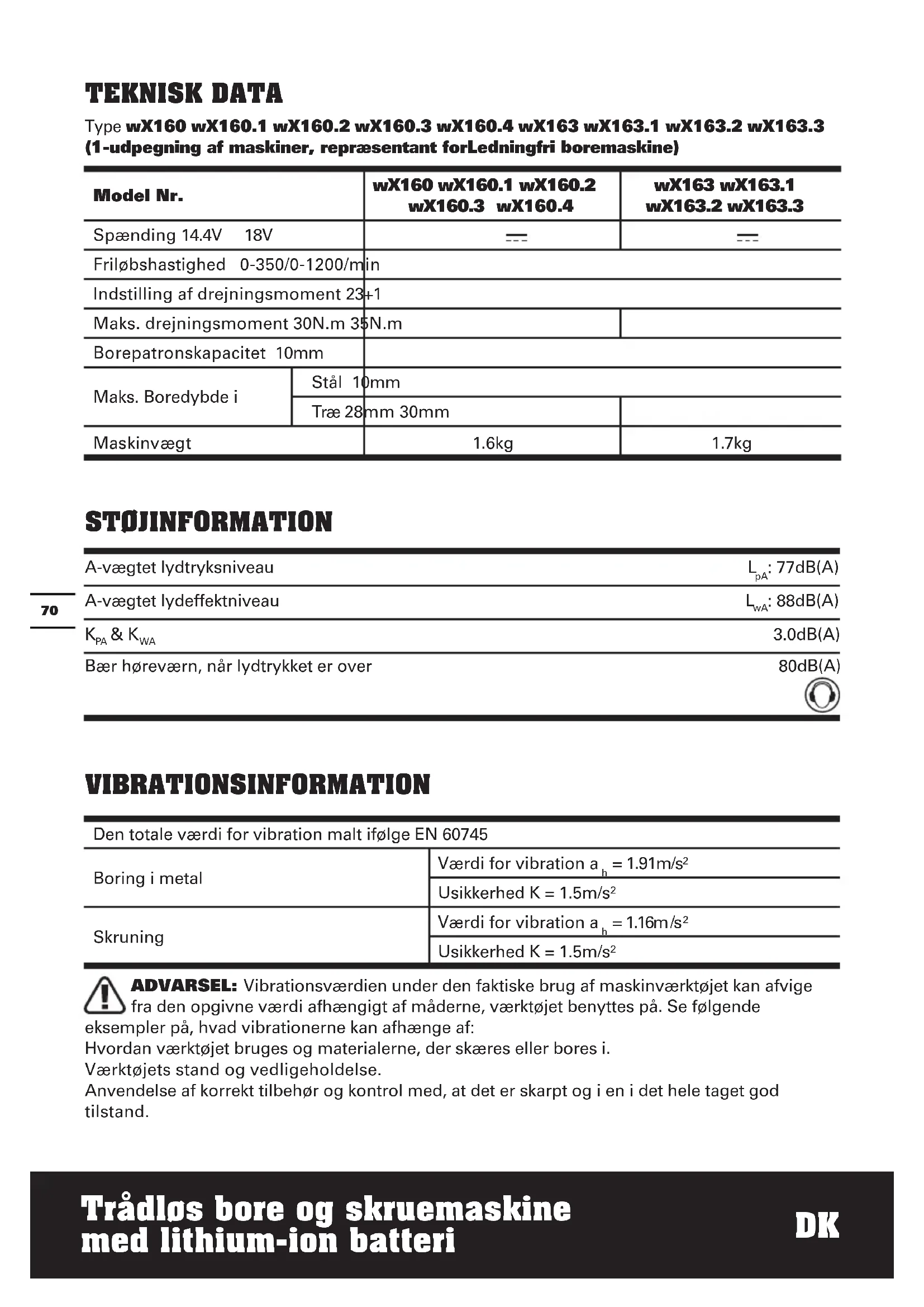

TEKNISK DATA

Type wX160 wX160.1 wX160.2 wX160.3 wX160.4 wX163 wX163.1 wX163.2 wX163.3 (1-udpegning af maskiner, repraesentant forLedningfri boremaskine)

Model Nr.		wX160 wX160.1 wX160.2 wX160.3 wX160.4	wX163 wX163.1 wX163.2 wX163.3
Spænding 14.4V 18V		---	---
Friløbshastighed 0-350/0-1200/min
Indstilling af drejningsmoment 23+1
Maks. drejningsmoment 30N.m 35N.m
Borepatronskapacitet 10mm
Maks. Boredybde i	Stål 10mm
	Træ 28mm 30mm
Maskinvægt		1.6kg	1.7kg

STOJINFORMATION

A-vægtet lydtryksniveau	LpA: 77dB(A)
A-vægtet lydeffektniveau	LwA: 88dB(A)
KPA & KwA	3.0dB(A)
Bær hørevær,ær lydtrykke er over	80dB(A)

VIBRATIONSINFORMATION

Den totale værdi for vibration malt ifølge EN 60745
Boring i metal	Værdi for vibration ah = 1.91m/s2
	Usikkerhed K = 1.5m/s2
Skruning	Værdi for vibration ah = 1.16m/s2
	Usikkerhed K = 1.5m/s2

ADVARSEL: Vibrationsværdien under den faktiske brug af maskinveerktøjet kan afvige fra den opgivne værdi afhængigt af mærnde, værktøjet benyttes på. Se folgLende

eksempler pa, hvad vibrationerne kan afhenge af:

Hvordan værktogt bruges og materialerne, der skares ell er bores i.

Værktjets stand og vedligeholdelse.

Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand.

Hvor kraftigt, der holdes fast i handtaget og, om der benyttes antivirusribationsudstyr. Om værktoget anwendes i henhold til dets konstruktion og nærverende anvisninger.

Værktøjet kan medføre et hand/arm-vibrationssyndrom, hvis det ikke bruges på rigtig在这方面。

ADVARSEL: En vuring af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, herunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for delve arbejdspogaven. Dette kan afgørende reducere udsættelsesniveauaet i den samlede arbejdsperiode.

Sādan kan du minimiere risikoen for udsættelse for vibrationer:

Brug ALTID skarpe mejsler, bor og blade.

Vedligehold værktjet i overensstemmelse med disse instruktioner og hold det korrekt smurt.

Hvis værktjot bruges ofte, bcr du anskaffe antivibrationsudstyr.

Brug/DDtj ttemperaturer p 10 C ellr lavere.

Planlaeg dit arbejde, sa du kan fordele arbejde med kraftige vibrationer over flere dage.

TILBEHOR

Model Nr. wX160 wX160.1 wX160.2 wX160.3 wX160.4
1.3Ah Lithium batteri	1 (WA3515)	2 (WA3515)	1 (WA3515)	2 (WA3515)	2 (WA3515)
Opladningsaggregat	1 (WA3730)	1 (WA3730)	1 (WA3839)	1 (WA3839)	1 (WA3730)
Bits med dobbelte ender 1	1 1 1	1
158 Tilbehør	/	/	/	/	1

Model Nr.	wX163	wX163.1	wX163.2	wX163.3
1.3Ah Lithium batteri	1 (WA3512)	2 (WA3512)	1 (WA3512)	2 (WA3512)
Opladningsaggregat	1 (WA3731)	1 (WA3731)	1 (WA3839)	1 (WA3839)
Bits med dobbelte ender	1	1	1	1
158Tilbehør	/	/	/	/

Det anbefales, at alt udstyr kbes i samme butik som maskinen. Anvend udstyr af god kvalitet og af et velkendt mærke. Vælg slibepapir afhængigt af opgaven. Se på emballagen til tilbehørret for at få yderligere oplysninger. Få hjælp og ränd i butikken.

EKSTRA SIKKERHEDSREGLER FOR DIN LEDNINGSFRI SLAGBOREMASKINE

1. Fjern batterienheden fra boremaskinen, før du udforer justeringen.
2. Udsæt den ikke for regn eller vand.
3. Opbevar icike batterienheden i temperaturer over 40^
4. Oplad altid batterienheden i temperaturer mellem 0^ til 30^ . Ideel opladningstemperatur er 18^ til 24^ .
5. Brug kun den medfolgende oplader og batterienhed.
6. Undgå kortslutning af batterienhedens stik (skruer & søm).
7. Afbrænd ikke batterienheden, da den kan eksplodere.
8. Oplad ikke en beskadiget batterienhed.
9. Udskift beskadigede forsyningsledninger pa din oplader.
10. Tag altid din oplader ud af stikkontakten, før du reparerer eller bryder stikkene pa batterienheden.
11. Det er helt normalt, at batterienheden og opladeren bliver varme under opladning.
12. När den ikke anvendes, skal du fjerne en opladet batterienhed fra opladeren.
13. Fjern altid batterienheden straks after genopladning er fuldfort.
14. Boremaskine og batterienhed bliver varme, när du arbejder, og det er helt normalt.
15. Kast/DDke batterier i ild, ellr bortskaf dem sammen med husholdningsaffald. Returning de brugte batterier til din lokale genbrugsplads erer indsamlingssted.
16. Kontroller altid vægge, gulve og lofter for skjulte ledningskabler og -rør.
17. Brug de ekstra handgreb, der følger med elværktøj. Tabes kontrollen over el-værktøj, kan det fjre til kvæstelser.
18. Udstyr og metaldele kan blive meget varme.
19. Hold el-værktøjet i de isolerede gribeflader, när du udfører arbejde, hvor indsatsværktøjet kan ramme bjoede strømledninger eller el-værktøjets eget kabel. Kontakt med en spændingsførende

ledning kan ogsa sætte elværktøjets metaldele under spænding, hvilket kan føre til elektrisk stød.

ADVARSEL: Hvis der lækker en lille smule akkumulatorvæske fra batterienheden ved ekstremete temperaturer uller after kraftig brug, skal du straks vaske det af huden og henderne med rent vand. Ved øjenkontakt skal du skylle omhyggeligt med rent vand og straks soge lage.

SIKKERHEDSFORSKRIFTER TIL BATTERISÄET

1. Sekundærelementer eller batterisæt ma ikke skilles ad, abnes eller knuses.
2. Elementer aller batterisæt ma ikke udsættes for varme uller ild. Ma ikke opbevares i direkte sollys.
3. Et element aller batterisæt ma ikke kortsluttes. Elementer aller batterisæt ma ikke opbevares lemfaeldigt i en kasse ellerskuffle, hvor de kan kortslutte hinandenEller kortsluttes af andre metalgenstande.
4. Et element aller en batterisæt*** må ikke fjernes fra den originale batteriindkapsling, der er nødvendig for anvendelsen.
5. Elementer aller batterisæt ma ikke udsættes for mekaniske stød.
6. I tilfælde af at element lækker, ma væsken ikke komme i kontakt med huden eller øjne. Hvis der er sket kontakt, skal det berørte område vaskes med rigelige mxengder vand, hvorefter der søges lægehjælp.
7. Der må ikke anvendes andre opladere end den, der udtrykkelegt medfolger til brug sammen med udstyret.
8. Overhold angivelsene af plus (+) og minus (-) på elementet, batteriet og udstyret, og kontroller, at de vender rigtigt.
9. Elementer aller batterisæt, som ikke er beregnet til brug sammen med udstyret, på ikke anvendes.
10. Elementer af forskelligt fabrikat, kapacitet, størrelse eller type违法犯罪

samme udstyr.

1. Elementer og batterisæt skal opbevares uden for børns rækkevidde.
2. Sg straks lagegehjaelp, hvis et elementeller batterisæt er nedsvælget.
3. Anskaf altid det korrekte element aller batteri til udstyret.
4. Opbevar elementer og batterisæt pa et rent og tørsted.
5. Aftør elementets eller batterisættets poler med en tør klud, hvis de bliver snavsede.
6. Sekunderelementer og batterisæt skal oplades før anvendelsen. Anvend altid den korrekte oplader, og læs producentens anvisninger eller brugervejledning for, hvordan batterierne oplades korrekt.
7. Et batterisæt ma ikke afterlades til opladning i længere tid, hvis det ikke anvendes.
8. After længere opbevaringsperioder kan det være nɒdvendigt at oplade eller aflade elementer eller batterisættet flere gange for at op den optimale ydelse.
9. Sekundærelementer og batterisæt yder mest optimalt, när de anvendes ved normal stuetemperatur (20^ ± 5^) .
10. Opbevar den originale varedokumentation for fremtidig reference.
11. Elementer aller batterisæt mA kun anvendes til det formal, de er beregnet til.
12. Om muligt skal batterisættet fjernes fraudstyret, nar det ikke er i brug.
13. Bortskaffes pa en miljørrigtig mäde.

SYMBOLER

For at undgå risikoen for
personskader skal brugeren læse
brugervejledningen

Advarsel

Baeh horevaern

Baejenvaern

Bae stovmaske

Ma kun anvendes indenfor

Må ikke udsættes for regn ellervand

Ma ikke brændes

Batterier må ikke kastes bort
Returner brugte batterier til dit locale indsamlings- eller genbrugssted

BETJENINGSVEJLEDNING

NOTER: Før du bruger dette værktj, Iaes instruktionsbogen omhyggeligt.

BEREGNET ANVENDELS

El-værktøjet er beregnet til i- og udskruning af skruer samt til boring i træ, metal, og kunststof.

FØR VÆRKTØJET TAGES I BRUG A) OPLAD BATTERIET

Den medfologende batterioplader matcher det installererede Li-Ion batteri pa maskinen. Brug ici en anden batterioplader.

Li-Ion batteriet er beskyttet mod fuldstændig afladning. Nár batteriet er afladet, bliver maskinen slukket ved hjælp af et beskyttelseskredsløb: Værktøjet roterer/DDke Iængere.

I varme omgivelseer after heftig drug, kan batteripakken blive for varm til at tillade opladning. Lad batteriet kole ned for opladning.

När batteriet bliver oplatet første gang og after længere tids opbevaring, imidlertid after adskillige opladninger og afladningscyklus vil batteriet acceptere en 100% opladning.

B) SÄDAN FJERNES ELLER ISÄETTES BATTERIENHEDEN (Se A)

Tryk på batterienhedens lås og fjern enheden fra boremaskinen. Efter genopladning, anbring batterienheden i boremaskinens batteriport. Tryk ikke - et,enkt skub eller let tryk er nok.

BETJENINGSVEJLEDNING

1. TÄND/SLUK-KONTAKT MED BREMSEFUNKTION (Se B)

Tryk for at starte og udløs for at standse boremaskinen. Tænd/sluk-kontakten er monteret med en bremsefunktion, som standser borepatronen straks, nr du hurtigt udløser kontakten.

Det er også en varibel hastighedskontrol, der leverer højere hastighed og drejningsmoment ved foroget tryk pa aftrækkeren. Hastigheden bliver kontrolleret ved det tryk der lægges pa aftrækkerens kontakt.

ADVARSEL: BrugIkke værktoget I Lange perioder med lav hastighed fordi varme vil blive producret internt.

2. KONTAKTLÅS

Retningsvaelgeren kan lases for at forbindreutilsigtet start af maskinen. For at lase drevet, skal du dreje retningsvaelgeren til midten.

3. REVERSIBEL (Se C1,C2)

Ved boring og iskruning skal der kun
anvendes normal omløbsretning, markeret
" 一 _ 一 (funktionsvælgeren står til venstre).
Baglæns omløbsretning, markeret
" 一 _ 一 (funktionsvælgeren står til højre), mA
kun anvendes til at skrue skruer ud med eller
for at frigøre et fastkilet bor.

ADVARSEL: Forsog aldrig at
aandre rotationsretningen, mens
borepatronen drejer; vent indtil den er
fuldstændig standset!

4. GEAR-UDVEKSLING MED TO HASTIGHER (Se D)

Boremaskinen har en gear-udveksling, der er beregnet for boring aller brug ved LO-(mærket 1) aller ved HI-(mærket 2) hastigheder. En glidekontakt befinder sig overst på boremaskinen til valg af hastighederne LO aller HI. Nar boremaskinen korer med hastigheden LO, falder hastigheden, og boremaskinen har storre kraft og drejningsmoment. Nar boremaskinen korer med hastigheden HI, oges hastigheden, og boremaskinen har mindre kraft og drejningsmoment.

Gear I

Lavt hastighedsomrade: Til skruning ell er arbejde med storre borediametre.

Gear II

Hojt hastighedsomrade: Til arbejde med mindre borediametre.

ADVARSEL: For at forhindre skader, skal du kontrollere, at borepatronen standser fuldstændig, før du ænder rotationsretning eller gearhastighed.

5. JUSTERING AF BOREPATRON (Se E)

For at abne borepatronens kæber, skal du

dreje den forreste del pa borepatronen mod uret (när man ser pa boremaskinen forfra). Isæt borebitten mellem borepatronens kæber, idet du holder bitten i midten af borepatronens kæber. Til sidst drejer du den forreste del af borepatronen med uret for at fastgøre bitten.

6. INDSTALLING AF MOMENTET (Se F)

(Din boremasks skruetrækkerkraft) Drejningsmomentet justeres ved at dreje justeringsringen. Drejningsmomentet er højere,ningaringsringen er sat pa en hjøere indstilling. Drejningsmomentet er lavere,ningaringsringen er sat pa en lavere indstilling.

Udfor indstillingen som ffolger:

1 - 4 for skruning af små skruer
5 - 9	for skruning af skruer i blødt materiale
10 - 14	for skruning af skruer i jævnt ogHardt materiale
15 - 19 for skruning af skruer i HARDt træ
20 - 23 for skruning af store skruer
S	for kraftig boring

7. AUTOMATISK SPINDELLÅS (Se G)

Den automatiske spindellås gør det muligt at bruge boremaskinen som en almindelig skruetrækker. Du kan give en ekstra skruning for at stramme en skrue, løsne en meget stram skrue eller fortsette med at arbejde,ningar batteriet er opbrugt.Ved brug som manuel skruetrækker, er borepatronen lax,ningar der er slukket for værktøjet.

8. SYNSBELYSNING

Sigtelyset tillader dig at fä et klart lys under dārlige lysforhold. For at tænde for lyset trykkes på til/fra kontakten. När du slipper til/ fra kontakten, vil lyset ogsa slukkes.

9. INDBYGGET VATERPAS (Se H)

Libellen er indbygget for oven pa boremaskinen. Den anvendes til at sikre, at der bores vendret, sa boringen er i vater.

Libellen er indbygget for enden af boremaskinen. Den anvendes til at sikre, at der bores lodret, sa boringen er i lod.

10. BORING

När der bores i en HARD jævn overflade, skal du bruge en kørner til at markere placeringen af det ønskede hul. Det vil forhindre, at borebitten skrider ud af midten, när du starter med at bore hullet. Hold godt fast på værktøjet, og placer spidsen af bitten på det sted, hvor der skal bores. Tryk på triggerkontakten for at starte værktøjet. Tryk borebitten mod arbejdsemnet med et tilstrækkeligt tryk for at bore med bitten. Tryk ikke på sider, og tving ikke bitten til at udvide et hul.

Brug kun wolframkarbid-borebits til boring i beton og murværk. Brug kun HSS-borebits, som er velegnede til boring i metal. Brug altid en magnetisk bitholder, när du bruger korte skruetrækkerbits. När du bruger skruetrækken, skal du påfrole lidt væske påGVindet for at lette indføringen.

11. BORTSKAFFALSE AF EN BRUGT BATTERIENHED

For at bevare naturen, skal du sorge for, at batterienheder genbruges aller bortskaffes korrekt. Batterienheden indeholder Litium batteri. Kontakt din lokale genbrugsplads for nærmere oplysning om genbrugs- og/eller bortskaffelsesmuligheder. Tøm batterienheden welt ved at bruge boremaskinen, og fjern derefter batteriet fra boremaskinen's cabinet, og dæk batteristikkene med kraftig selvklæbende tape for at forhindre kortslutting og tilfældig energiudladning. Forsog ikke på at abne eller fjerne nogenkomponenter fra batterienheden.

12. OVERBELASTNINGSBESKYTTALSE

Ved overbelastning vil motoren standse.
Fjern belastningen på maskinen øjemblikeligt og tillad den at afkole i omkring 30 sekunder på den højeste hastighed.uden belastning.

13. TEMPERATURAFhaeNGIG OVERBELASTNINGSBESKyTTESE

El-værktøjet kan ikke overbelastes, hvis det bruges iht. formålet. Udsættes el-værktøjet for for meget belastning eller overskrides den tilladte akku-temperatur på 75^ , slukker el-værktøjets elektroniske system, til detteigen befinder sig i det optimal driftstemperaturområde.

14. BESKyTTELSE MOD DyBDEAFLADNING

Li-Ion-akkuen er beskyttet mod afladning med „Discharging Protection System". Er akkuen afladet, slukkes el-vaerktoget med en beskytteseskontakt: Indsatsvaktoget bevæger sig/DDke mere.

FEJLFINDING

1. hVORFOR KØRER BOREMASKINEN IKKE, NaR DER ER TRYKKET NED Pa TRIGGEREN?

Kontroller retningsvælgerens kontakt, der er placeret øverst på triggeren. Det kan vare, at den stared midten (låst) position. Flyt kontakten til en af siderne og forsøg at bore ved at trykke på triggeren.

2. hVORFOR STANDSER BOREMASKINEN, FØR SKRUEN ER SKRUET hELT I?

Kontroller drejningsmomentet på justeringsringen, som findes mellem borepatronen og borehuset. Position 1 har det laveste drejningsmoment; position 23 har det hjeste drejningsmoment for skruetrækkerkraft. Position 24 er til boring. Flyt justeringsringen til en hjere position for at opnå bedre resultater.

3. ÅRSAGER TIL FORSKELLIG ARBEjDSTID MED BATTERIENhEDEN.

Opladningsproblemer som angivet ovenfor, og hvis du ikke har brugt batterienheden after længere tids opbevaring, vil nedbringe batterienhedens arbejdstid. Dette kan rettes after mange opladninger og afladninger ved at oplade og arbejde med din maskine. Kraftige arbejdsbetingelser som ved

f.eks. store skruer i HARD træ vil opbruge batterienhedens energi hurtigere end ved lettere arbejdsbetingelser. Genoplad/DDn batterienhed under 0^ og over 45^, da det vil pavirke dens ydelse.

VEDLIGEHOLDELS

Denne bore-/skruemaskine kræver ikke særlig smøring eller vedligeholdelse. Bore-/skruemaskinen违法犯罪sted. Brug aldrig vand eller kemiske rengøringsmidler til rengøring. Må kun rengøres med en tør klud. Opbevares på et ørt sted. Hold motorens ventilationsabninger rene. Knapperne o.l. skal vare rene og frie for stv. Det er helt normalt, at der kan forekomme gnister i ventilationsabningerne, og det beskadiger ikke bore-/skruemaskinen.

MILJOBESKYTTESE

Affald af elektriskeprodukter ma\ ikke bortskaffes sammen med\ husholdningsaffald. Indlever sa vidt\ muligt produitet til genbrug. Kontakt de\ lokale myndigheder aller forhandleren, hvis\ du er i tvivl.
